치과 에어컴프레서 탱크 누설 수리 · 부식 구멍 스테인리스 판재 출장용접

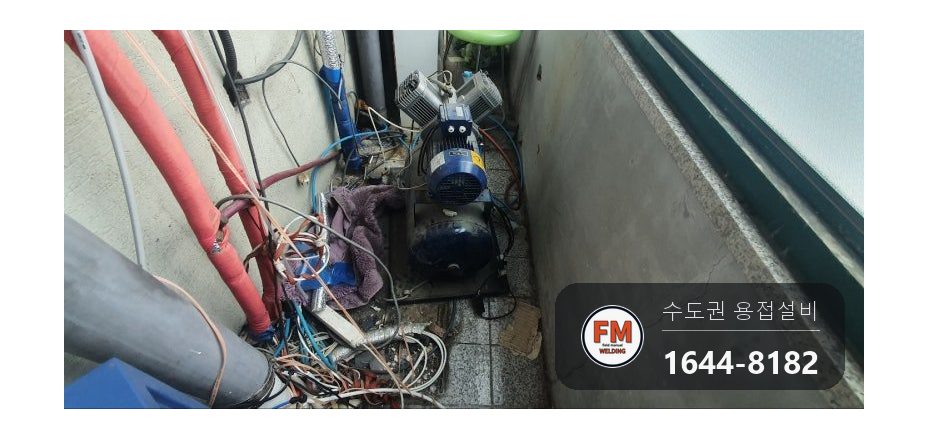

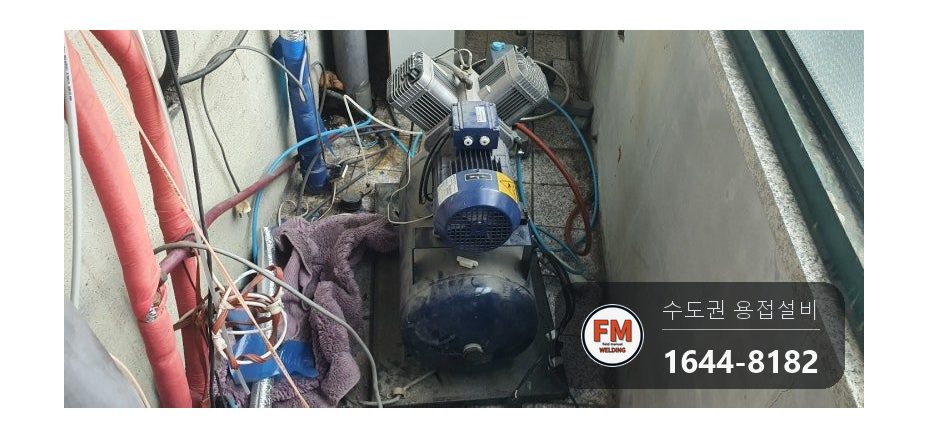

치과에서 쓰는 에어컴프레서가 바람이 샌다는 연락이었습니다. 진료 기기를 돌리는 데 꼭 있어야 하는 장비라 서둘러 와 달라는 요청이었고, 병원 점심시간에 맞춰 찾아갔습니다.

페인트와 녹을 걷어 구멍을 드러낸 뒤 구멍보다 넓은 스테인리스 판재를 덧대 용접하고 시험했습니다.

기계 부품 용접 · 2022-06-17 · 사진 10장

작업 사진

현장에서 찍은 사진입니다. 순서대로 진행 과정이 담겨 있습니다.

기계 부품 용접 작업 요약 (2022-06-17)
작업 구분	기계 부품 용접
주요 증상	치과 에어컴프레서에서 바람이 새, 뒤집어 보니 탱크 부식 자리에 구멍이 나 있었습니다.
원인	컴프레서 탱크는 대부분 철로 만들고 바깥만 페인트로 덮어 둡니다. 공기를 빨아들여 압축해 담는 동안 탱크 안에는 물이 고입니다.
조치	페인트와 녹을 걷어 구멍을 드러낸 뒤 구멍보다 넓은 스테인리스 판재를 덧대 용접하고 시험했습니다.
사진	10장

작업 방식 — 크랙 끝까지 파내고 다층으로 살 올리기

주물 · 알루미늄 — 주물은 예열 · 후열 · 서냉, 알루미늄 예열은 두께에 따라

알루미늄 엔진블럭 풀용접 전류 — 150A 전후

보강 철판 — 2T 각파이프에 3T 철판

철 구조물 용접봉 — 저수소계 7016 · 3.2mm

현장에 도착해 확인한 내용입니다.

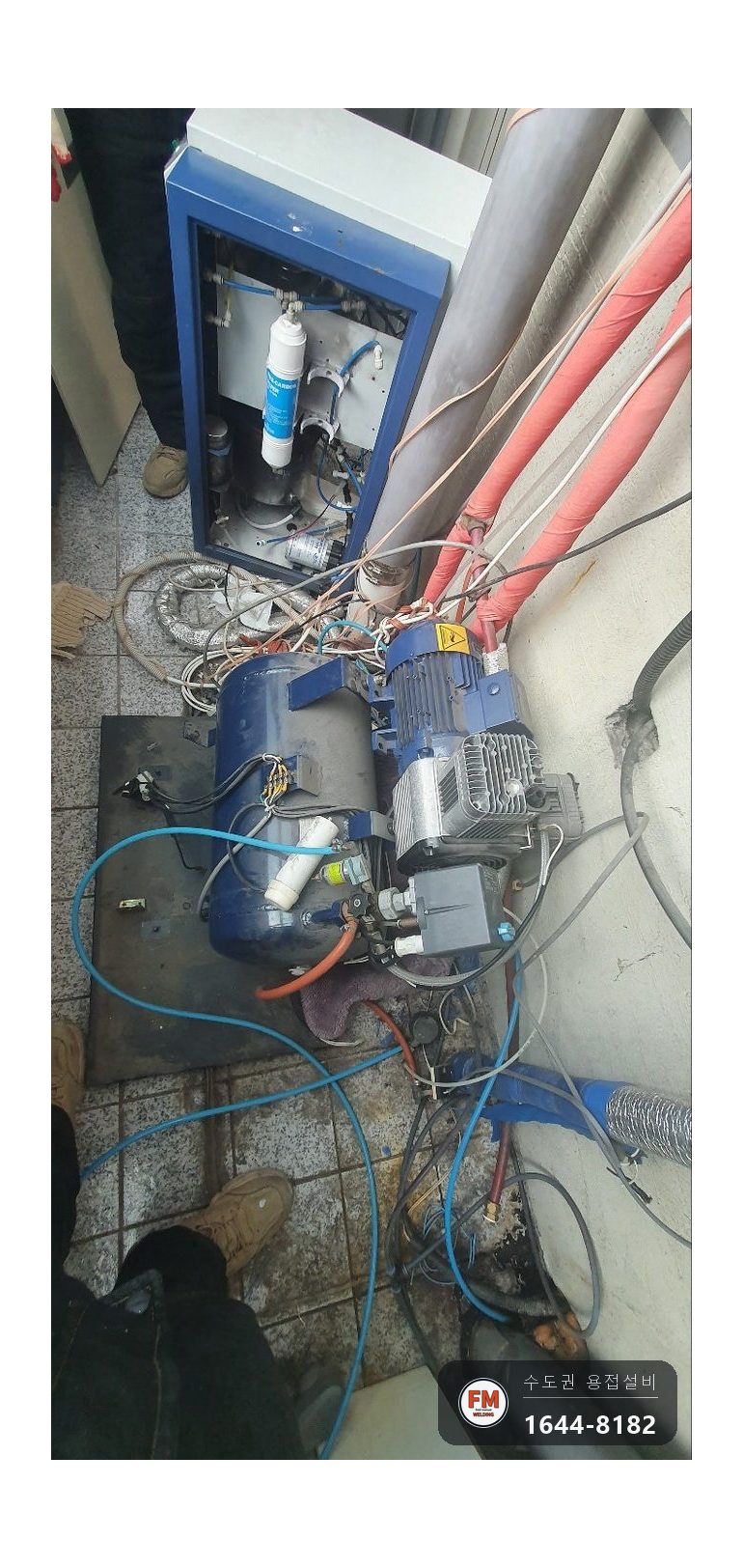

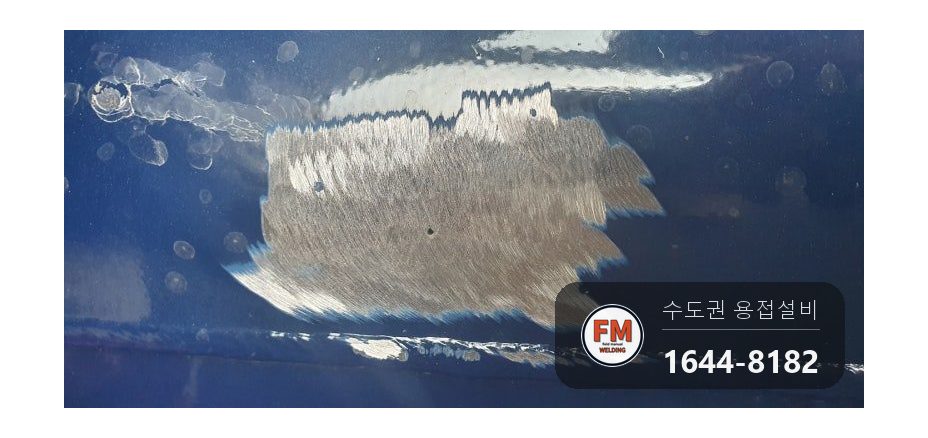

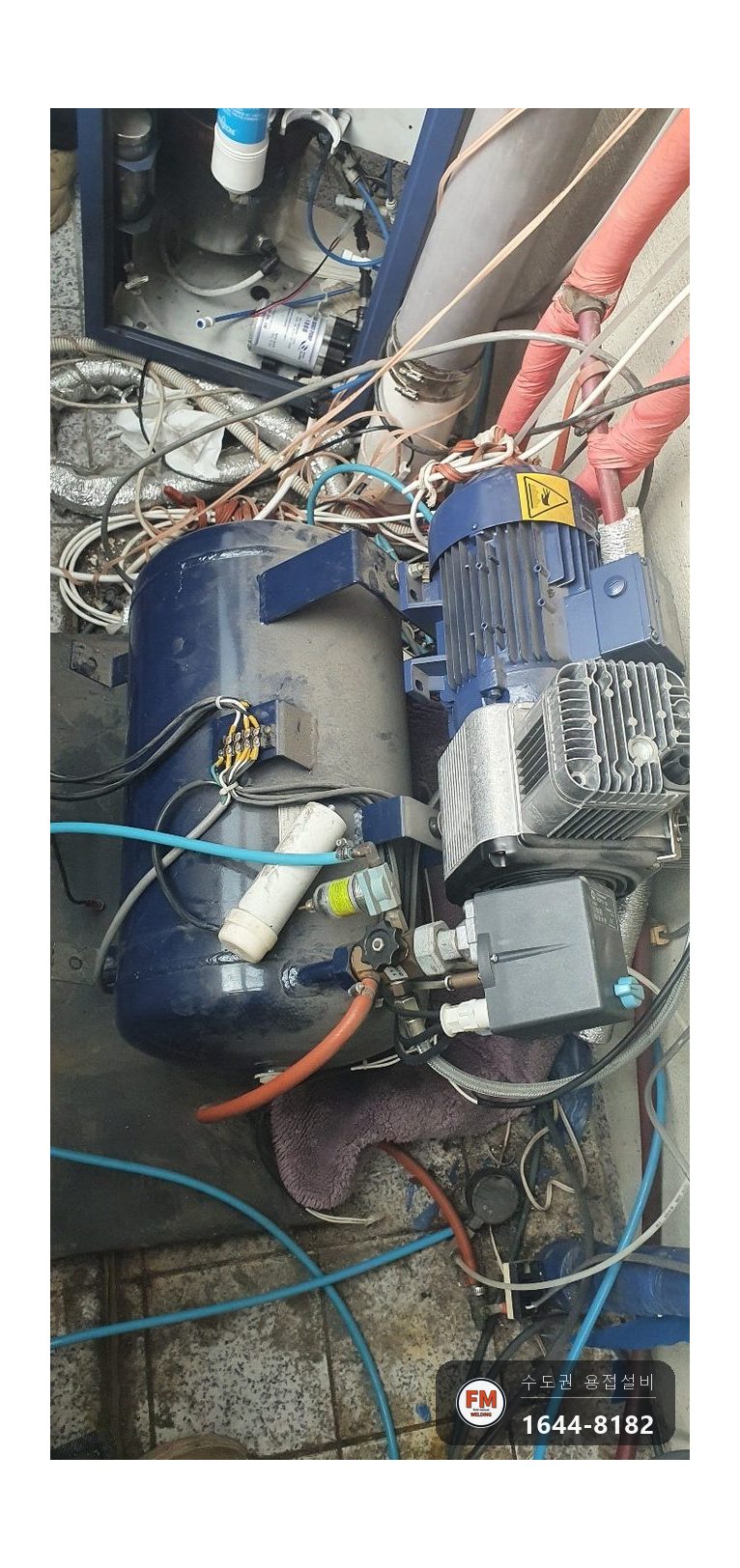

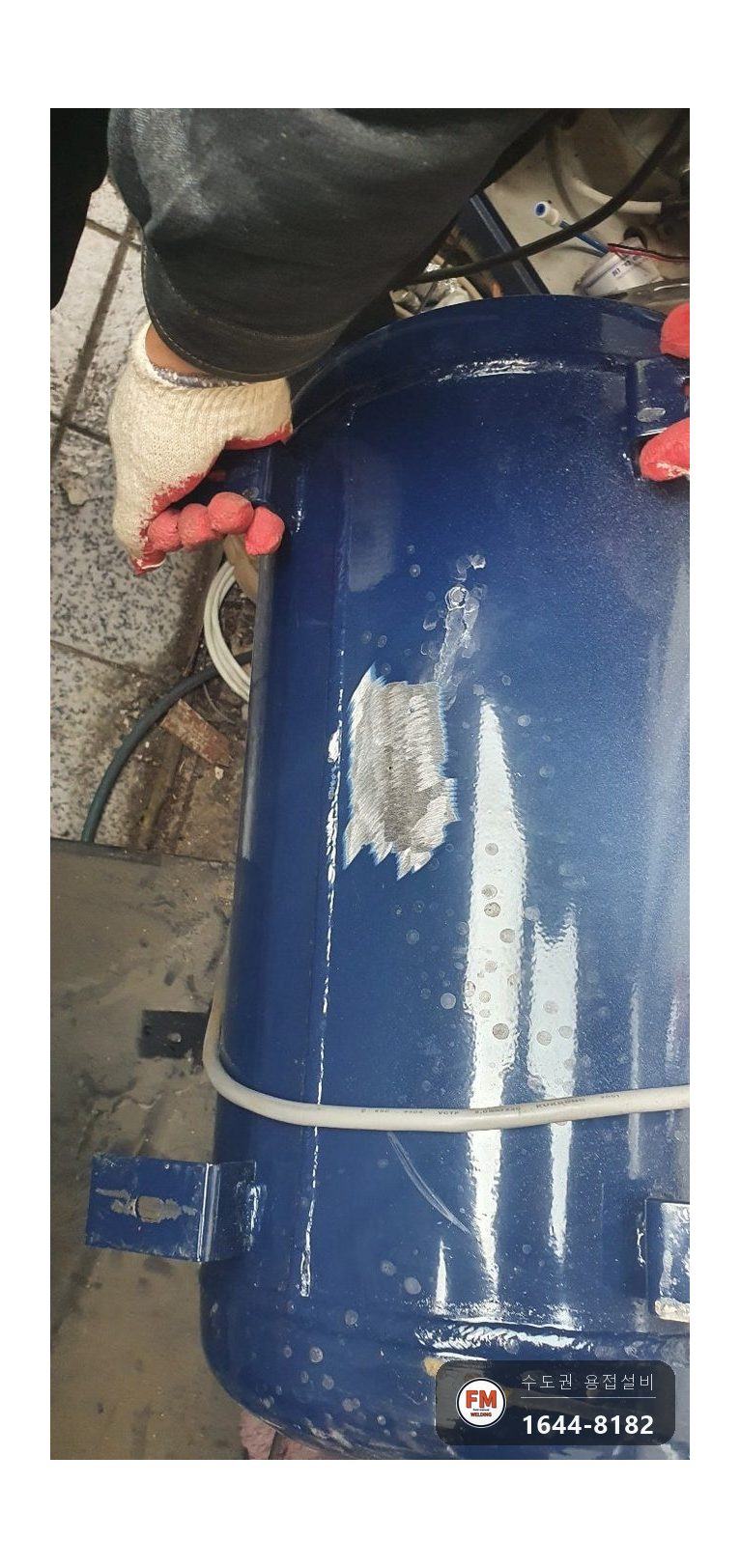

컴프레서를 뒤집어 보니 탱크 바닥 쪽에 부식된 자리가 있었습니다. 겉의 페인트와 녹을 벗겨 내자 그 안에 뚫린 구멍이 또렷하게 드러났습니다.

같은 증상이라도 원인은 다릅니다.

컴프레서 탱크는 대부분 철로 만들고 바깥만 페인트로 덮어 둡니다. 공기를 빨아들여 압축해 담는 동안 탱크 안에는 물이 고입니다.

고인 물에 닿은 안쪽 철판부터 녹이 슬고, 오래 쓰다 보면 얇아진 자리가 압력을 못 이기고 뚫립니다. 바깥 페인트가 멀쩡해 보여도 속에서는 부식이 먼저 진행되는 구조입니다.

겉으로 보이는 구멍은 작아도 안쪽은 훨씬 넓게 부식된 상태입니다. 구멍 하나만 용접으로 막으면 바로 옆 얇아진 자리에서 다시 구멍이 날 가능성이 큽니다.

작업 순서와 방법입니다.

사용한 자재와 장비입니다.

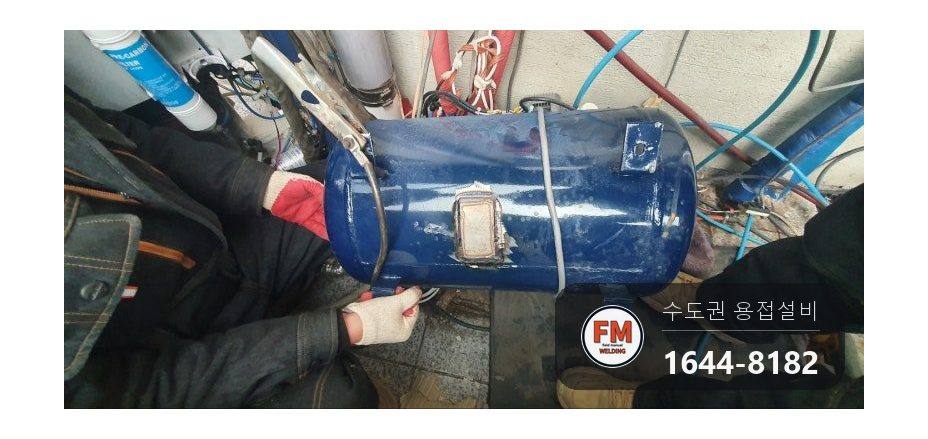

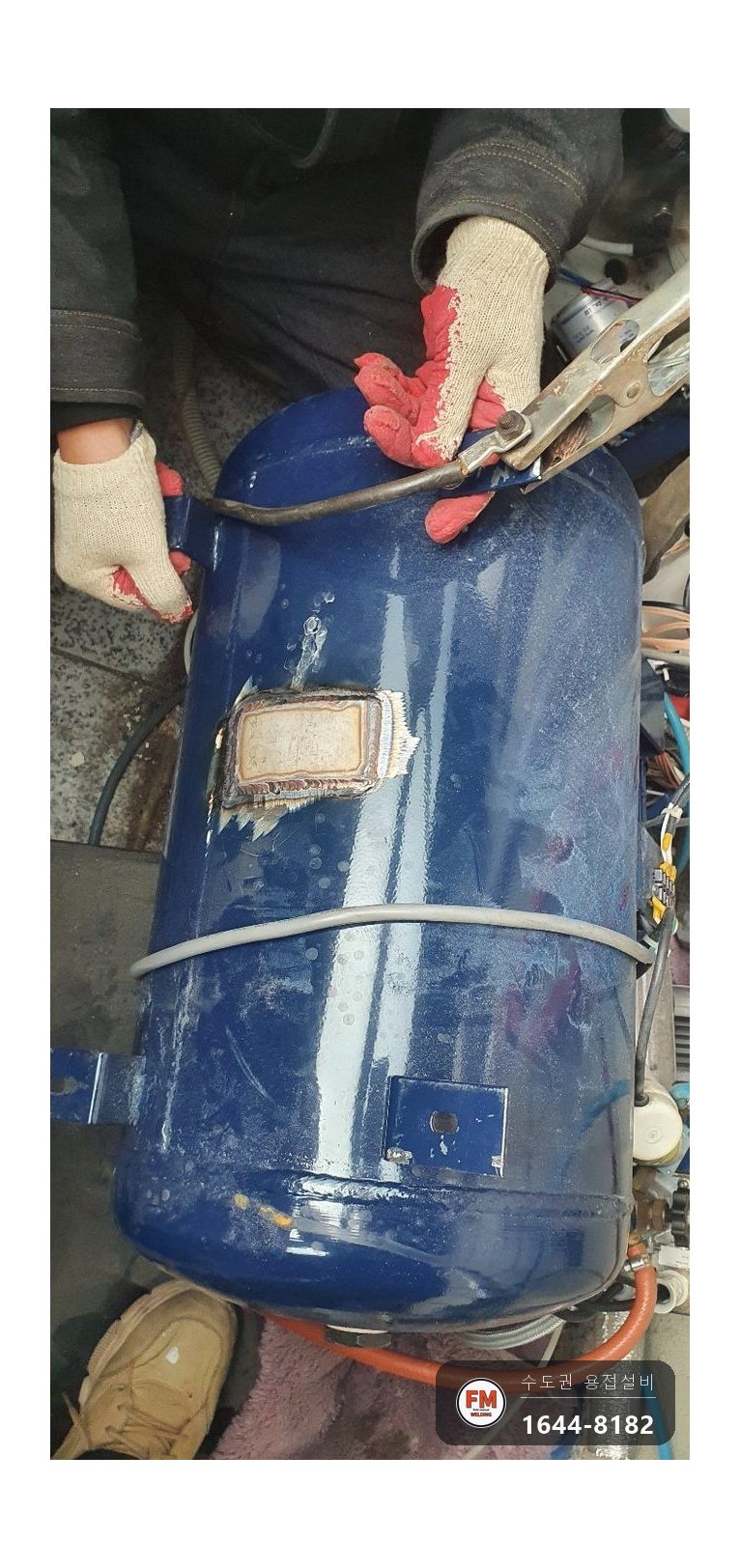

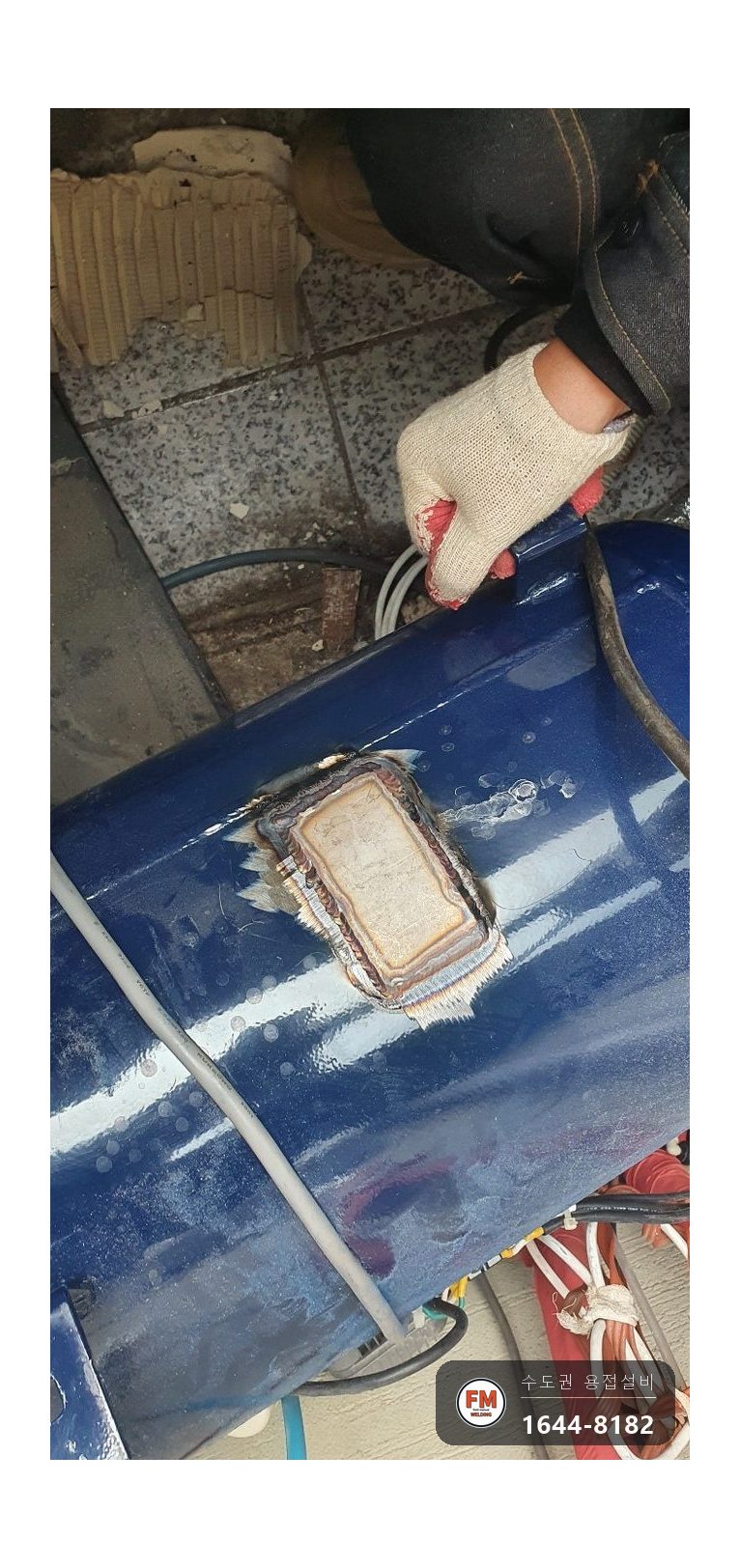

덧댄 판재는 스테인리스입니다. 탱크 모재는 철이고, 그 위에 덮은 판만 스테인리스로 골랐습니다.

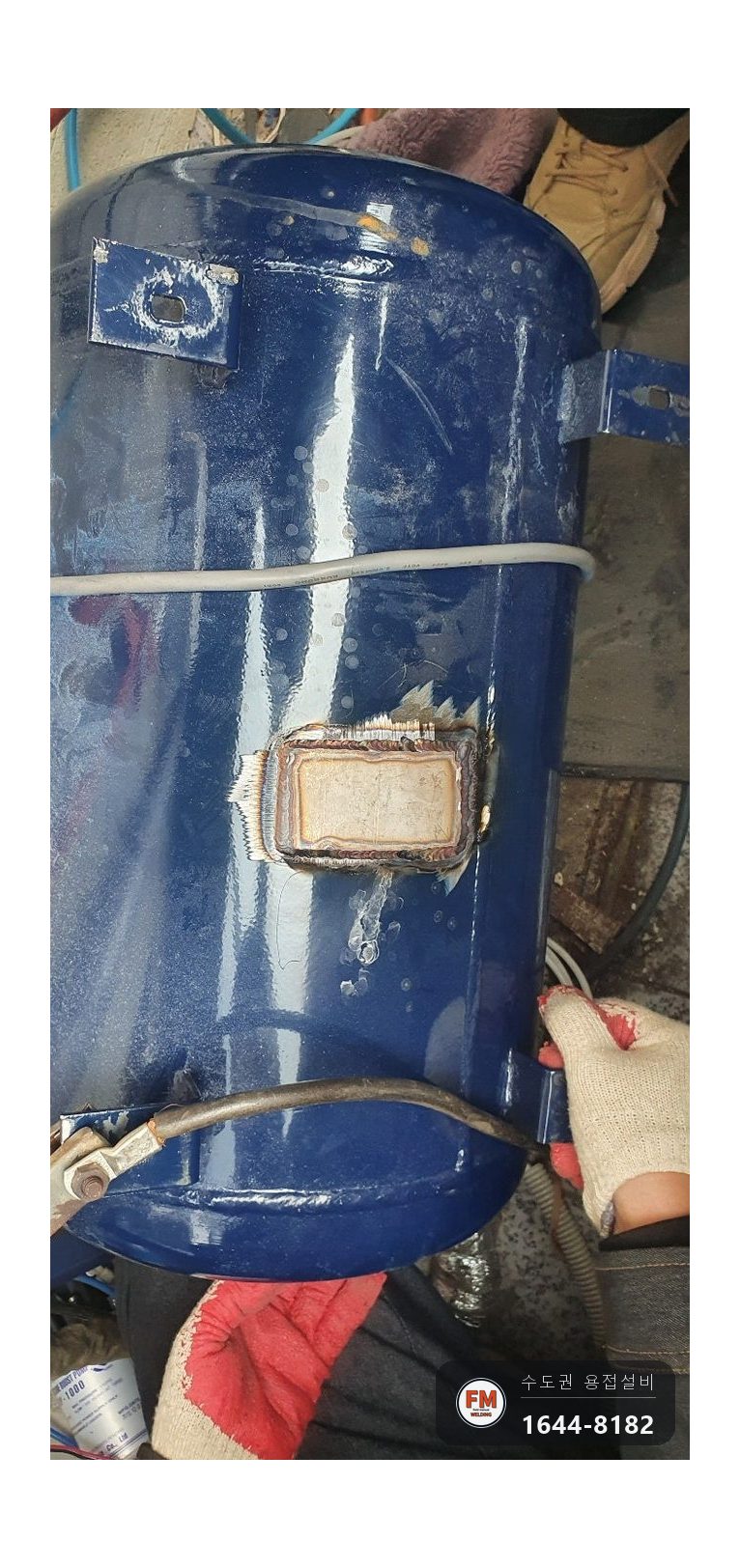

판재를 구멍 크기에 딱 맞추지 않고 넓게 잡은 것은 주변의 얇아진 부분까지 함께 덮기 위해서입니다. 안쪽 부식 범위가 겉보다 넓다는 점을 감안한 크기입니다.

작업 후 확인한 내용입니다.

판재 용접을 마친 뒤 컴프레서를 돌려 테스트까지 끝냈습니다. 바람이 새던 자리가 막힌 것을 확인하고 작업을 마쳤습니다.

에어컴프레서 탱크에 구멍이 나 공기가 새더라도 탱크를 통째로 바꾸지 않고 용접 보수로 다시 쓸 수 있습니다. 에프엠웰딩은 병원처럼 장비가 멈추면 곤란한 곳의 일정에 맞춰 찾아갑니다.
