물류창고 화물용 승강기 수리 · 레일바퀴 아크용접 체크철판 교정 출장용접

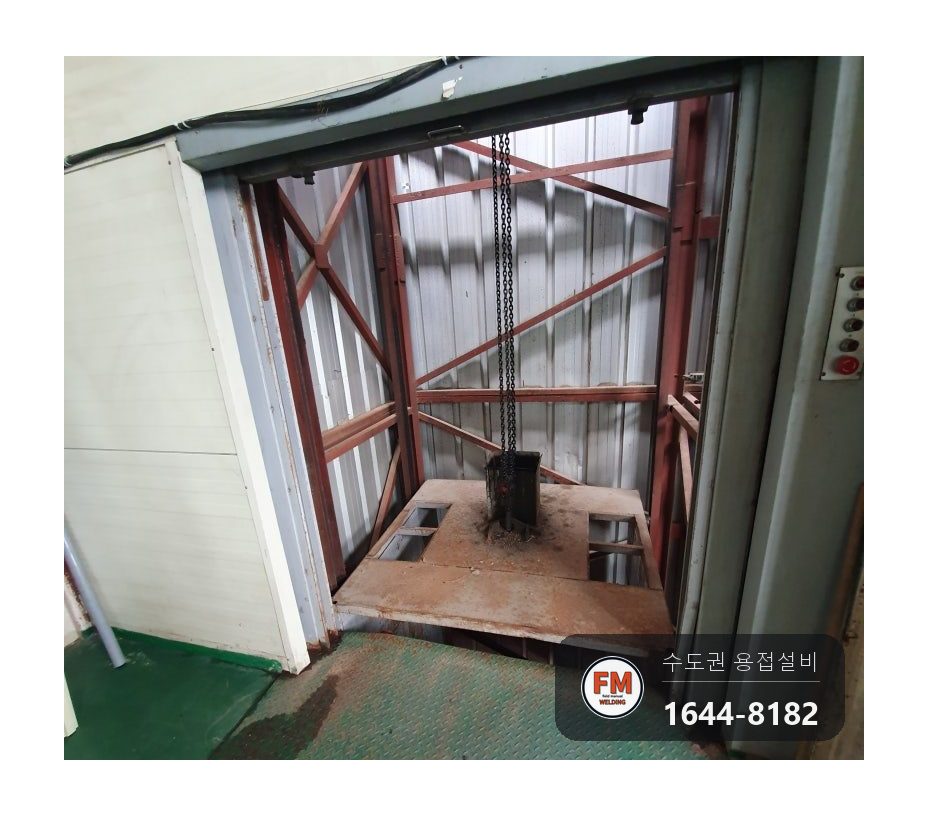

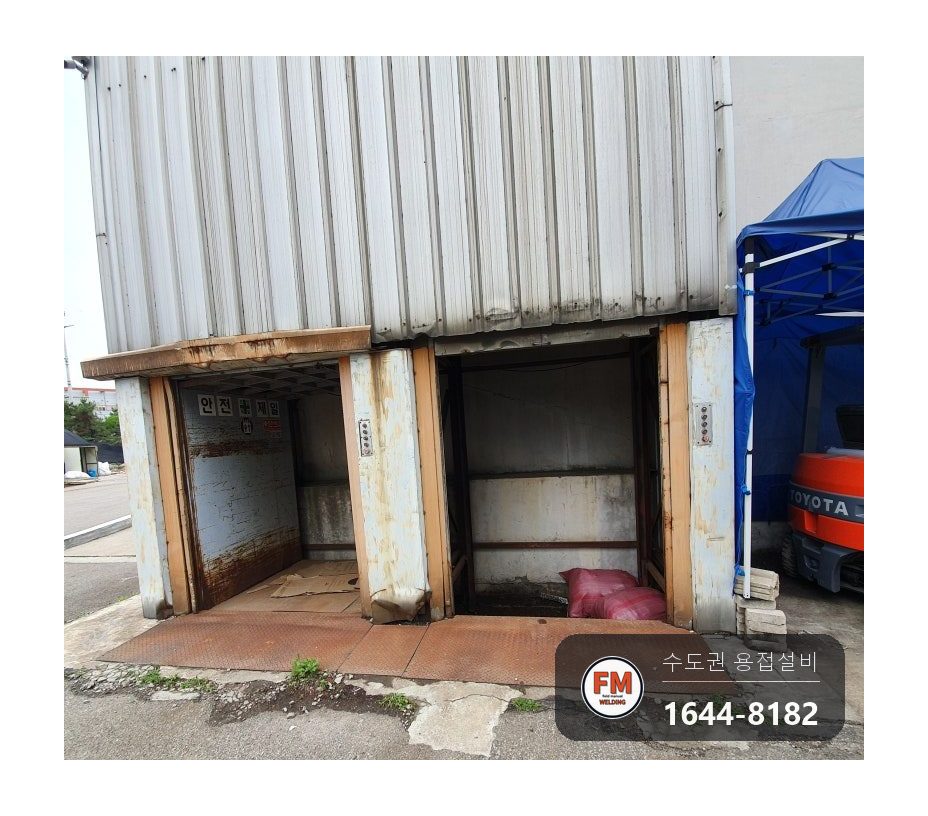

물류창고로 쓰던 건물을 새로 인수해 손보던 중, 안쪽 화물용 승강기가 2층에서 내려오지 않는 것을 발견하셨습니다. 겉으로 봐도 낡고 부식이 진행된 승강기였습니다.

휜 체크철판을 두드려 일자로 교정하고, 휜 레일바퀴를 펴서 볼트 대신 아크용접으로 4개 모두 다시 고정했습니다.

승강기·레일 · 2020-01-05 · 사진 10장

작업 사진

현장에서 찍은 사진입니다. 순서대로 진행 과정이 담겨 있습니다.

승강기·레일 작업 요약 (2020-01-05)
작업 구분	승강기·레일
주요 증상	팰릿이 걸리는 사고로 화물용 승강기 레일바퀴 3개가 빠지고 체크철판이 솟아 승강기가 2층에서 내려오지 않았습니다.
원인	짐을 실은 팰릿(파레트)을 올리던 중 팰릿 끝이 걸리면서 사고가 났습니다. 그 충격으로 레일이 뒤틀려 빠지고 레일바퀴가 휘었습니다. 다행히 다친 사람은 없었습니다.
조치	휜 체크철판을 두드려 일자로 교정하고, 휜 레일바퀴를 펴서 볼트 대신 아크용접으로 4개 모두 다시 고정했습니다.
사진	10장

작업 방식 — 크랙 끝까지 파내고 다층으로 살 올리기

주물 · 알루미늄 — 주물은 예열 · 후열 · 서냉, 알루미늄 예열은 두께에 따라

알루미늄 엔진블럭 풀용접 전류 — 150A 전후

보강 철판 — 2T 각파이프에 3T 철판

철 구조물 용접봉 — 저수소계 7016 · 3.2mm

현장에 도착해 확인한 내용입니다.

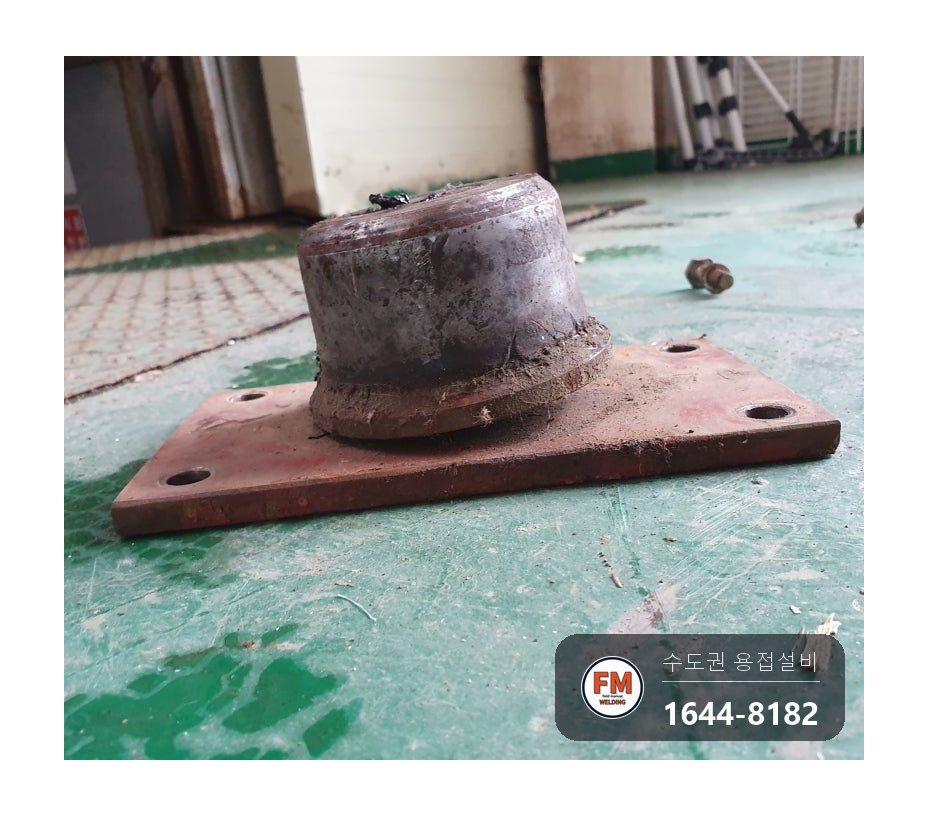

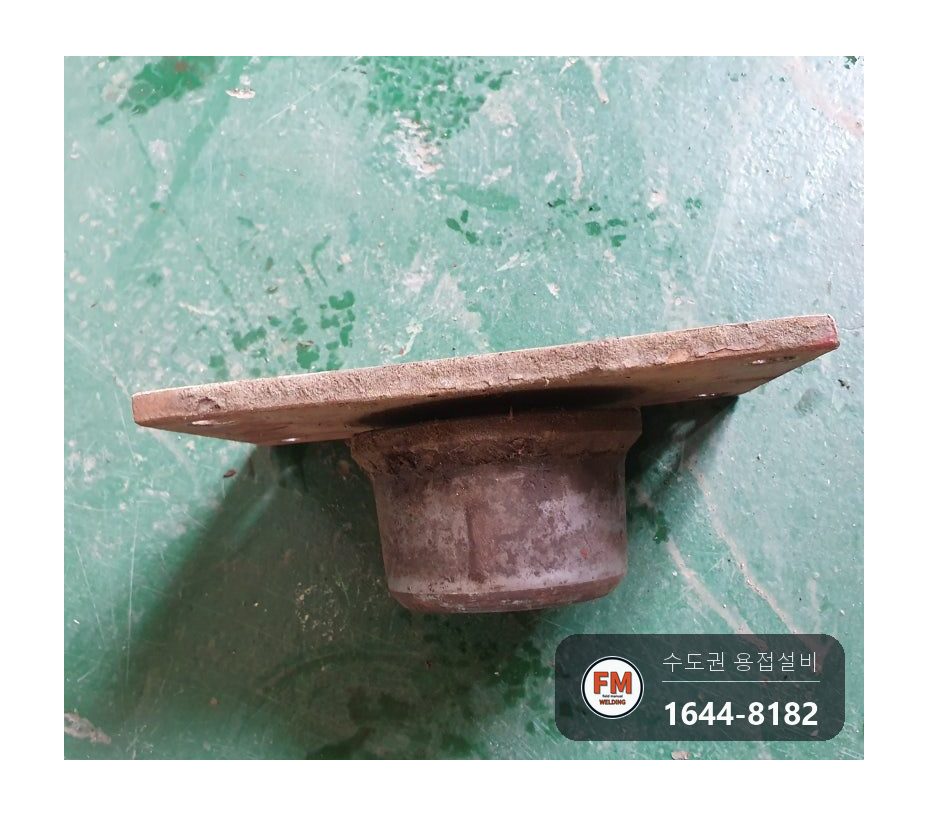

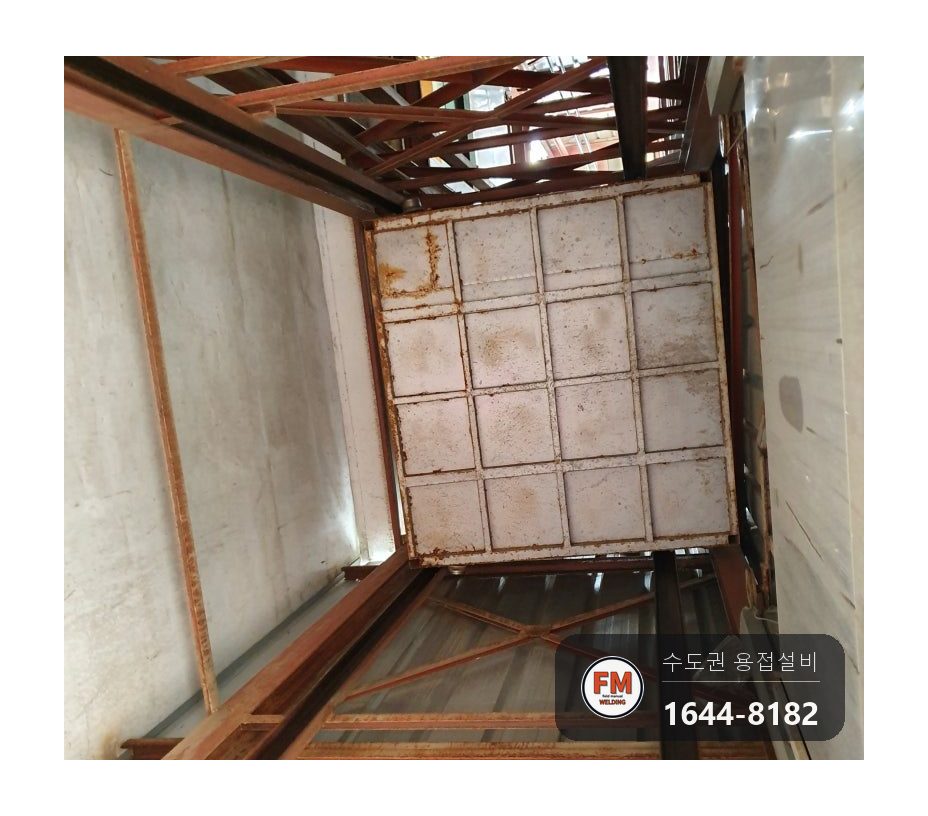

승강기를 좌우로 잡아 주는 레일바퀴 4개 가운데 3개가 떨어져 나가, 남은 바퀴 1개로 겨우 승강기를 붙들고 있었습니다. 떨어진 바퀴 3개는 승강로 바닥에서 찾았습니다.

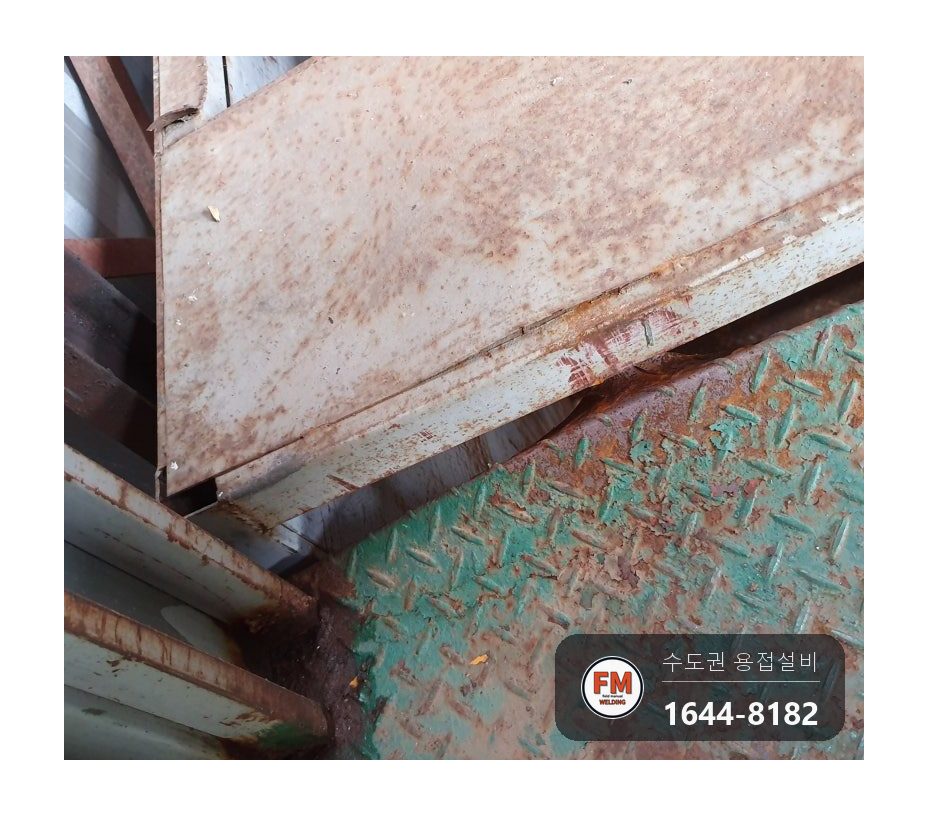

남은 레일바퀴도 충격으로 휘어 있었고, 2층 바닥의 체크철판 발판은 휘어 위로 솟아 있었습니다.

같은 증상이라도 원인은 다릅니다.

짐을 실은 팰릿(파레트)을 올리던 중 팰릿 끝이 걸리면서 사고가 났습니다. 그 충격으로 레일이 뒤틀려 빠지고 레일바퀴가 휘었습니다. 다행히 다친 사람은 없었습니다.

승강기가 2층에 멈춰 선 직접 원인은 체크철판이었습니다. 팰릿에 걸려 함께 들린 체크철판이 위로 휘면서 튀어나왔고, 그 자리에 승강기 위쪽이 걸려 하강하지 못했습니다.

작업 순서와 방법입니다.

휘어 튀어나온 체크철판을 큰 해머로 두드려 일자로 교정했습니다. 그 뒤 시운전해 보니 승강기는 내려갔지만, 레일이 빠진 탓에 흔들리며 불안정하게 움직였습니다.

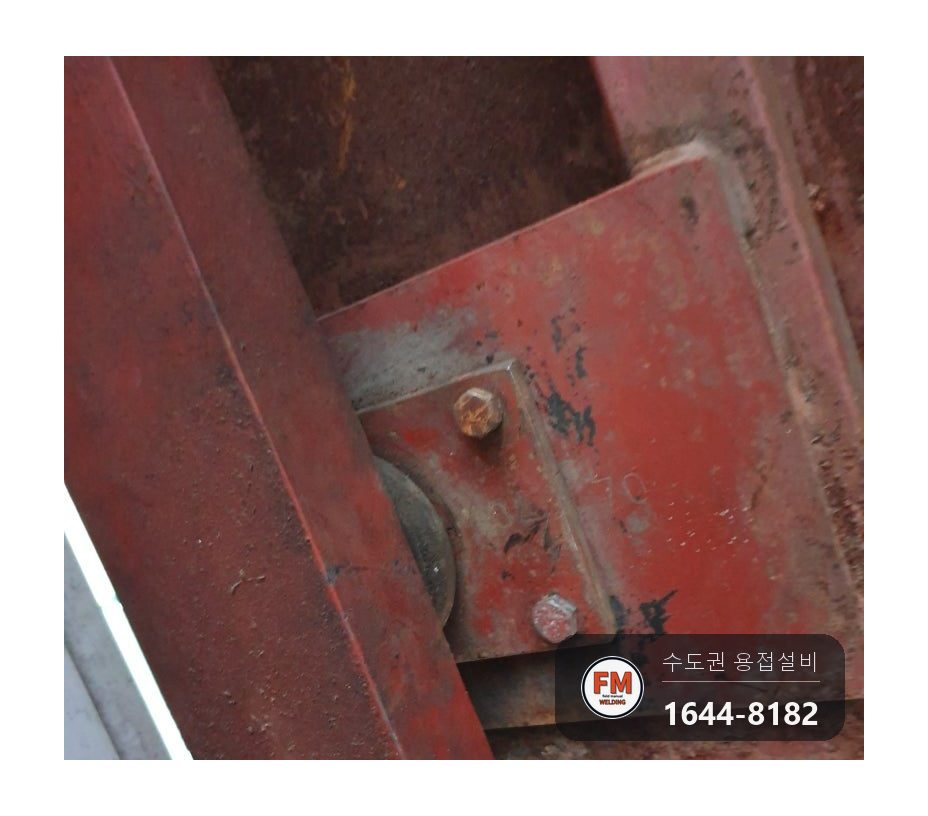

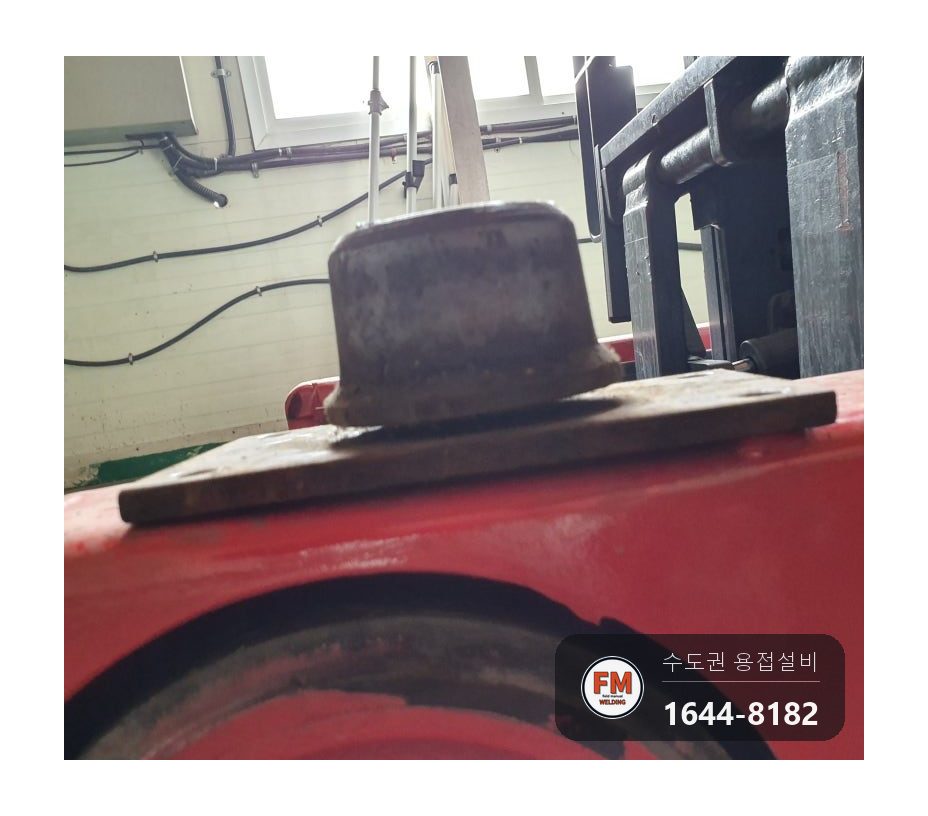

레일을 분해해 휘어진 레일바퀴를 원래 모양으로 펴고 수평을 다시 잡았습니다.

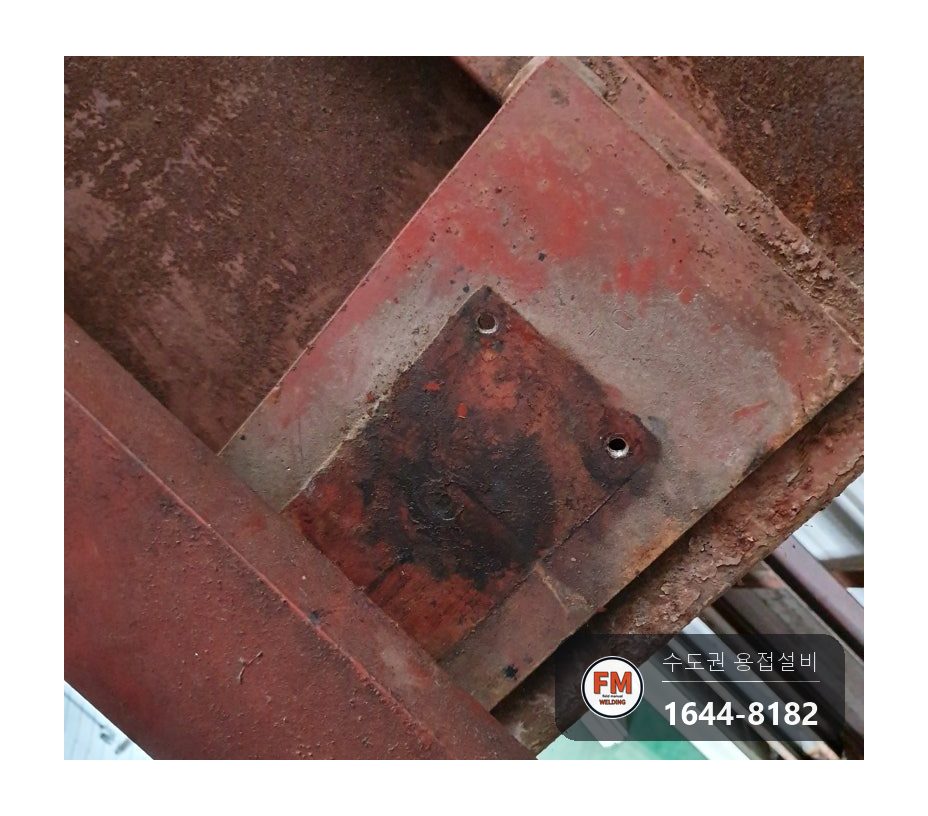

승강로 바닥에서 찾은 레일바퀴 3개를 제자리에 맞췄습니다. 볼트로 조립하기 애매한 자리는 전부 아크용접으로 고정했습니다.
레일바퀴 4개를 모두 맞춘 뒤 용접해 레일 라인을 다시 잡았습니다.

사용한 자재와 장비입니다.

레일바퀴는 승강기 무게를 받는 부품이 아니라 좌우 흔들림을 막아 주는 부품입니다. 그래서 볼트 대신 아크용접으로 단단히 고정해도 제 역할을 할 수 있습니다.

새 부품은 쓰지 않았습니다. 떨어져 나간 바퀴까지 기존 부품을 전부 다시 썼고, 원인을 정확히 짚었기 때문에 바꾸거나 잘라 낼 부분이 없었습니다.

작업 후 확인한 내용입니다.

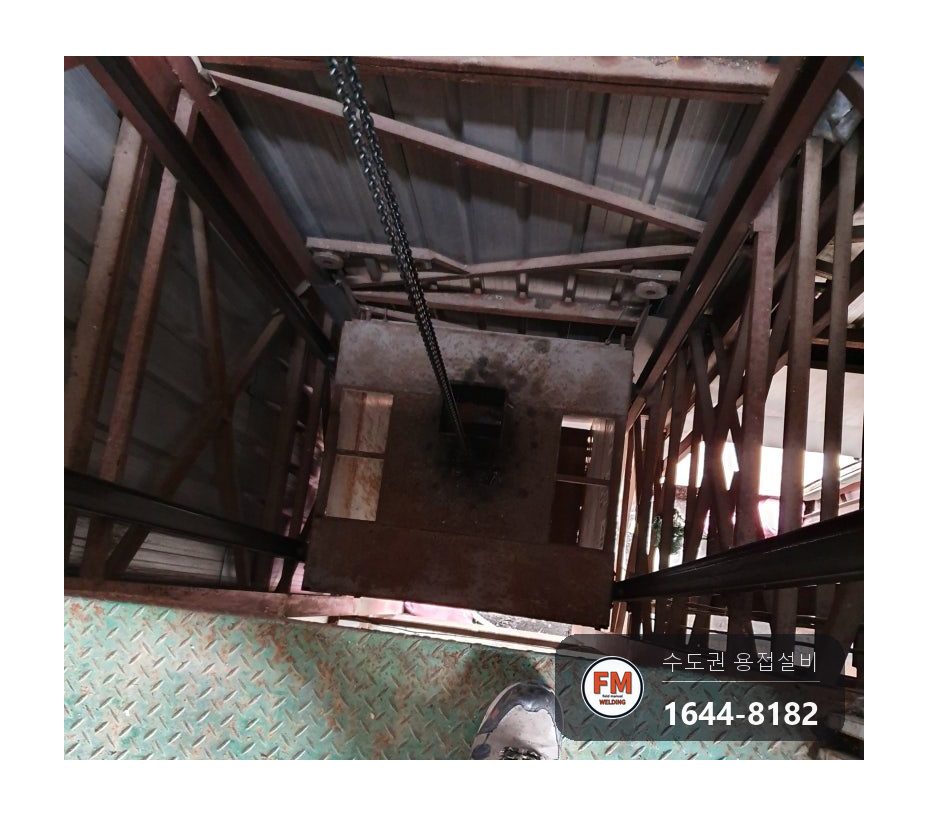

작업이 끝난 뒤 승강기를 여러 번 오르내려 보며 걸림이나 흔들림이 없는지 확인했습니다.

체크철판에 걸리던 2층에서도 막힘 없이 내려왔고, 레일을 따라 흔들리지 않고 곧게 오르내리는 것을 보고 마무리했습니다.
