승강기·레일, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

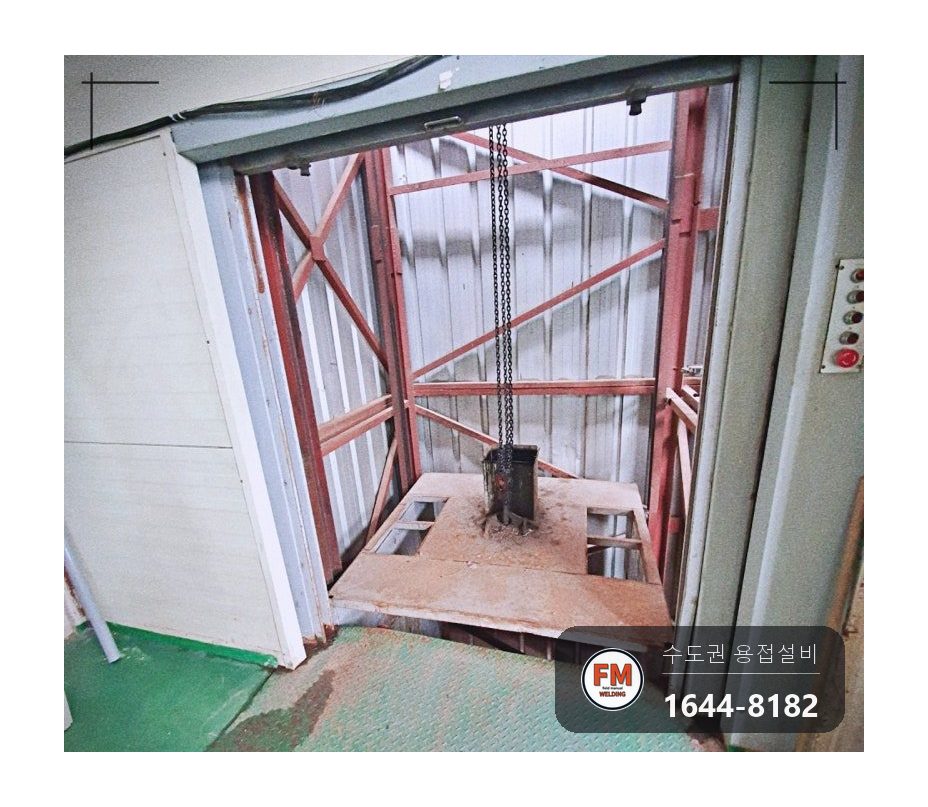

물류창고 건물 안에 설치된 화물용 엘리베이터가 2층에서 더 내려오지 못하고 멈췄습니다. 창고를 새로 넘겨받아 낡은 곳을 하나씩 고쳐 쓰던 중에 운행이 제대로 되지 않는 것을 발견하셨습니다.

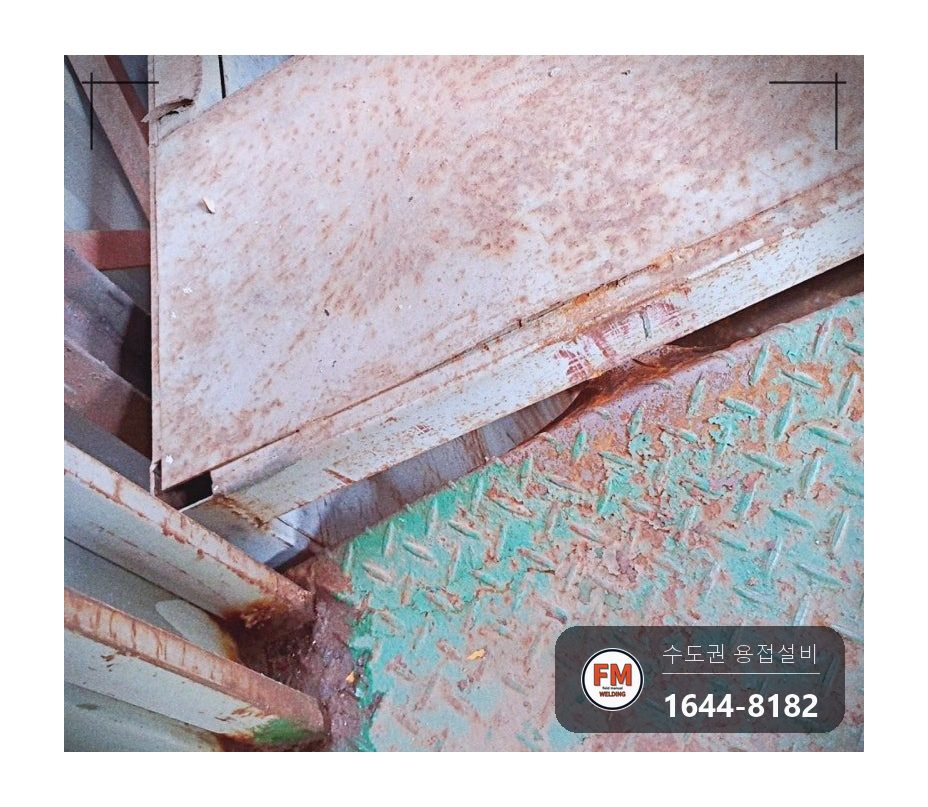

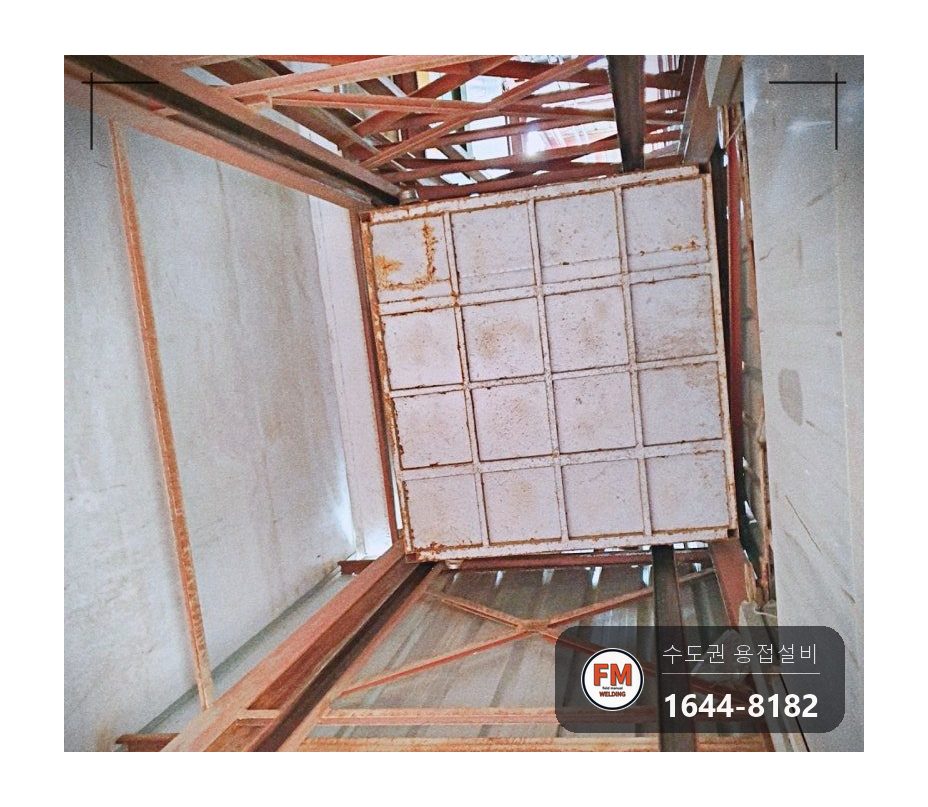

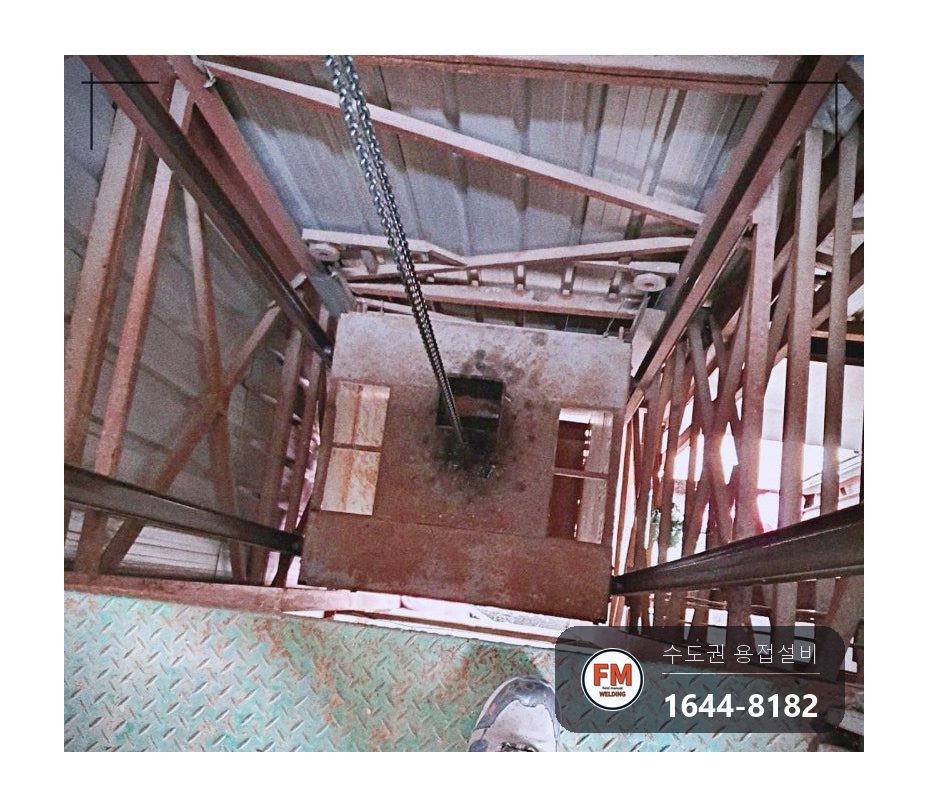

승강기 칸의 바닥 철판 한쪽이 위로 휘어 올라와 있었고, 승강로 옆 레일 쪽은 비틀린 채 부재가 빠져 있었습니다. 시설 전체가 오래돼 철 부분 곳곳에 녹이 빠르게 번지고 있었습니다.

무거운 화물을 싣던 도중에 생긴 일이라 관계자분이 많이 놀라셨습니다. 다행히 다친 사람은 없었습니다.

승강기·레일, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

팔레트에 짐을 싣고 올리던 중 팔레트 끝이 승강기에 걸린 채로 칸이 움직인 것이 시작이었습니다. 걸린 힘에 바닥 철판이 휘었고, 그 충격으로 레일을 따라 구르던 바퀴가 빠졌습니다.

휘어 오른 철판이 승강로 위쪽 구조에 닿으면서 내려올 때마다 걸렸습니다. 2층부터 하강이 막힌 까닭이 이것이었습니다.

레일 바퀴는 모두 4개였는데 3개가 부서져 탈락하고 1개만 남아 칸을 겨우 붙들고 있었습니다. 남은 바퀴도 충격을 받아 휘어 있었습니다.

레일 바퀴는 칸 무게를 받는 동시에 좌우 수평을 잡아 흔들림을 막는 부품입니다. 바퀴가 빠지면 걸리는 곳이 없어도 칸이 크게 흔들리며 불안하게 오르내립니다.

승강기·레일, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 휘어 오른 바닥 철판을 망치로 두드려 펴고 라인을 일자로 맞췄습니다. 시험 운행을 해 보니 걸림은 없어졌지만, 바퀴가 빠진 탓에 칸이 심하게 흔들렸습니다.
2. 레일 쪽을 분해해 상태를 확인했습니다. 충격으로 휘고 파손된 바퀴는 수평을 다시 잡아 제 모양으로 바로잡았습니다.

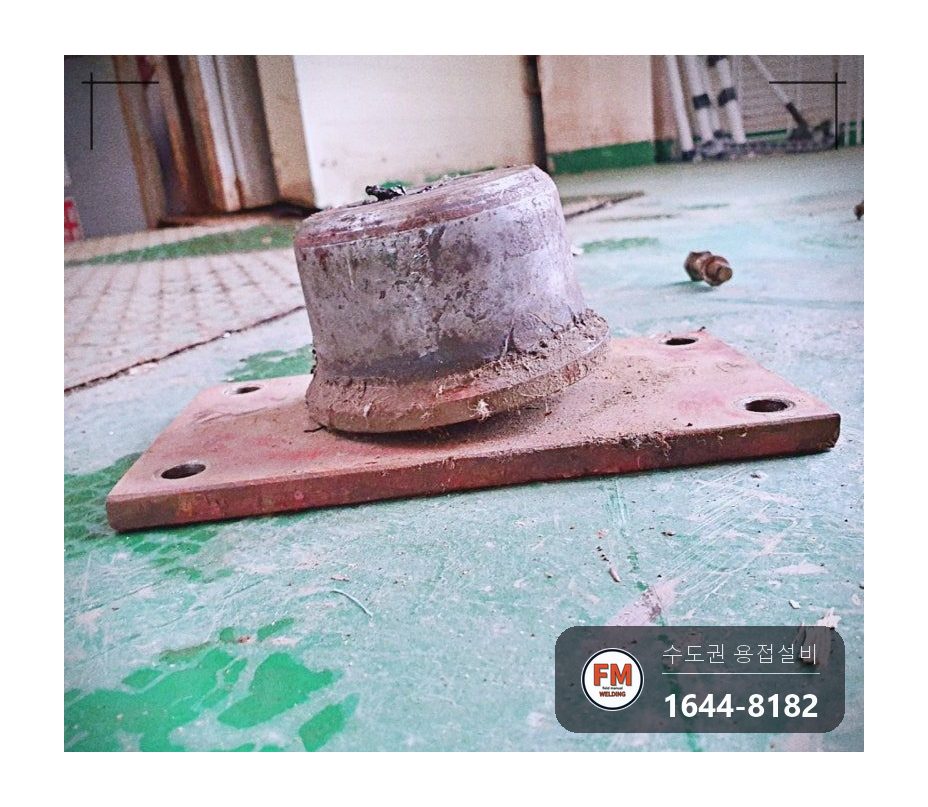

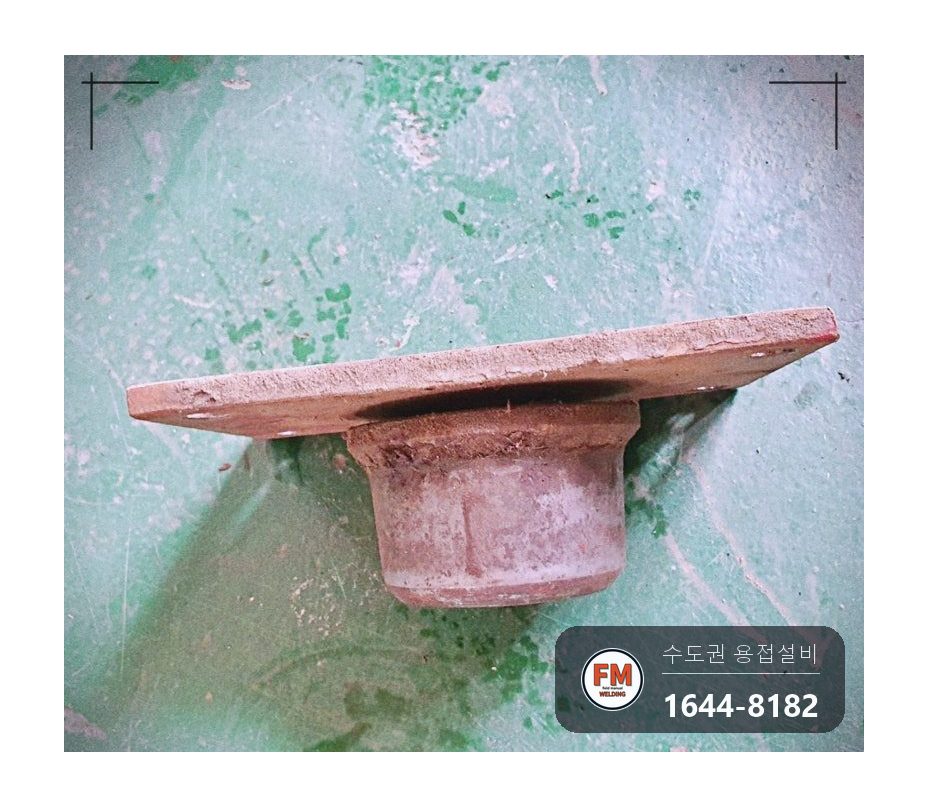

3. 떨어져 나간 바퀴 3개는 승강로 맨 아래 바닥에서 찾아 올렸습니다. 새 부품 대신 원래 있던 부품을 그대로 다시 썼습니다.

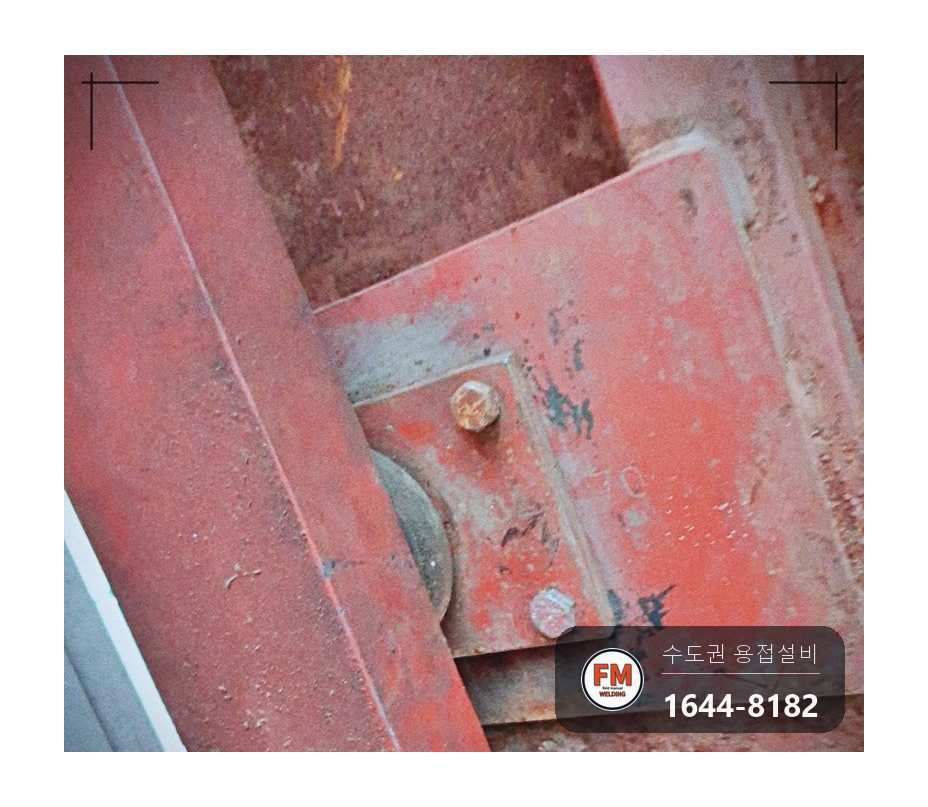

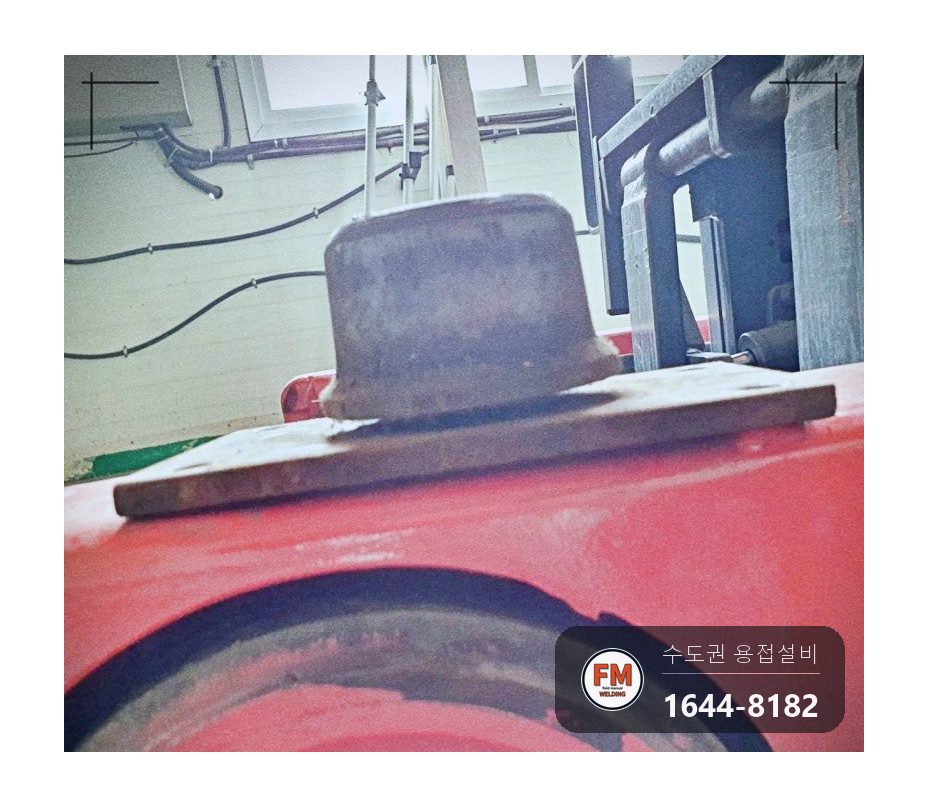

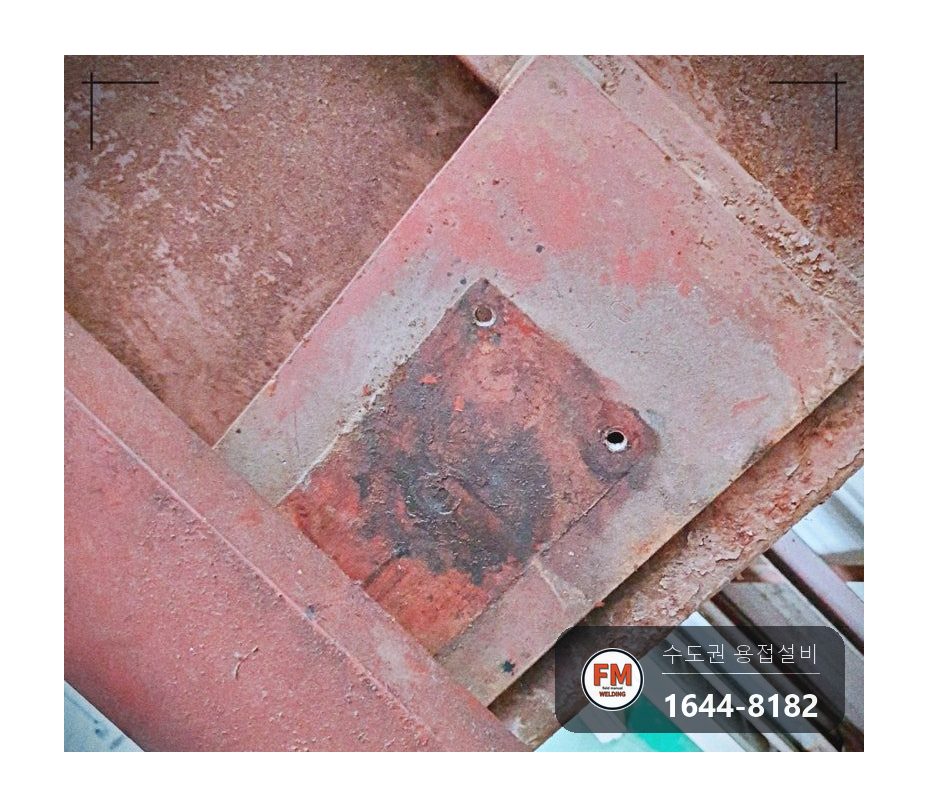

4. 바퀴가 레일 라인에 맞도록 위치를 잡은 뒤, 볼트로 조립하기 어려운 자리는 아크용접으로 단단히 고정했습니다. 좌우 흔들림이 생기지 않게 바퀴 4개의 줄을 함께 맞췄습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

철제 구조라 아크용접으로 붙였습니다. 볼트를 다시 체결할 수 없는 자리를 용접으로 대신 잡았습니다.

부품은 새로 사지 않고 기존 바퀴와 철판을 펴고 다시 맞춰 썼습니다. 낡은 승강기를 통째로 잘라 바꾸는 공사에 비해 손님 부담이 훨씬 적었습니다.

망치 작업은 휜 철판을 펴는 데 썼습니다. 철판 라인이 맞지 않으면 바퀴를 고쳐도 다시 위쪽 구조에 걸립니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

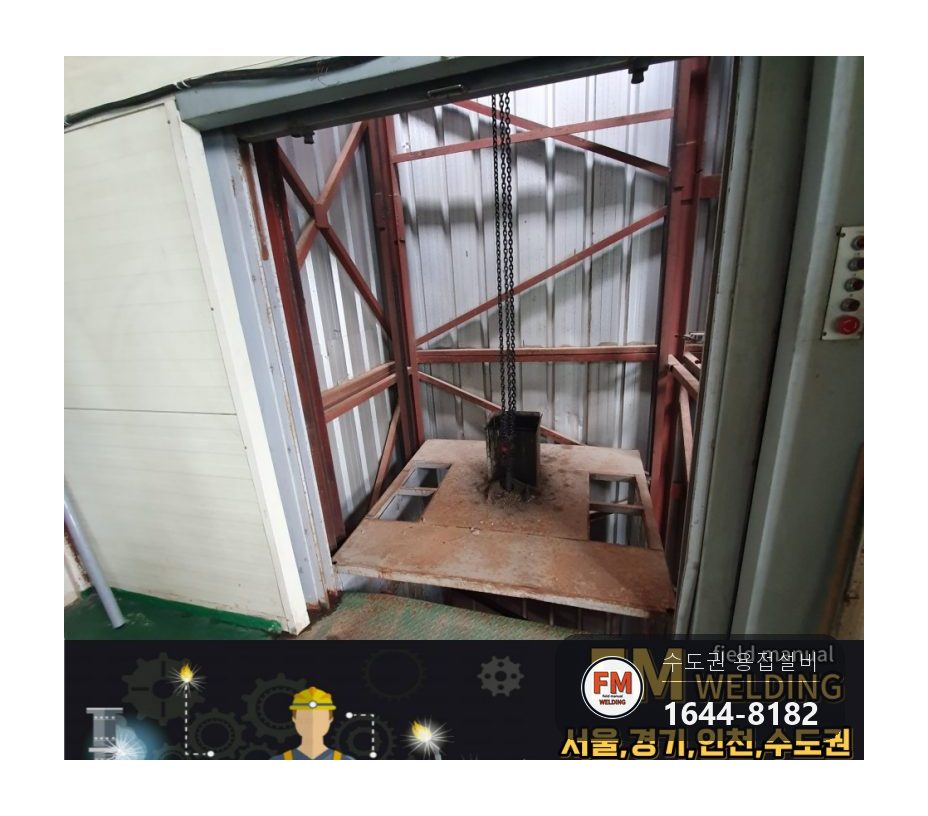

작업을 마친 뒤 승강기를 여러 번 오르내리게 해 봤습니다. 흔들림 없이, 어느 한 곳에도 걸리지 않고 매끄럽게 운행됐습니다.

바닥 철판과 바퀴 라인을 함께 맞춘 상태에서 2층 하강도 막힘 없이 되는 것을 확인했습니다.

화물용 엘리베이터가 오르내릴 때 칸이 좌우로 흔들리거나 특정 층에서 걸리는 느낌이 들면 레일 바퀴와 바닥 철판부터 살펴보는 것이 좋습니다.
