용접 수리 전후 사진
고치기 전과 고친 뒤를 같은 자리에서 같은 각도로 찍었습니다. 날짜와 무엇을 했는지 함께 남깁니다.
25건 · 사진 50장 · 서울 · 경기 · 인천 전역 출장 · 기준
사진은 어느 시점에 찍나요?
분야마다 봐야 할 자리가 다릅니다. 드러난 상태를 먼저 찍고 손본 뒤 같은 자리를 다시 찍습니다.
사진은 전부 직접 시공한 현장에서 찍은 것입니다. 지역명은 적지 않고 날짜만 남깁니다.
시공 전후 사진 전체
1층 창에 방범창 신설방범창 보수 · · 사진 2장1층이라 창이 불안하다고 하셔서 방범창을 새로 달았습니다. 창틀 치수를 재서 규격에 맞춰 제작해 오고 수평을 잡은 뒤 칼블럭으로 고정했습니다. 흔들어 보고 유격이 없는 것을 확인하고 마쳤습니다.
알루미늄 엔진 블록 크랙 보수엔진 크랙 · · 사진 2장볼트 자리 주변이 갈라져 오일이 배어 나오던 엔진입니다. 알루미늄이라 AC 교류 알곤으로 작업했습니다. 표면을 클리닝하고 크랙 끝을 확인한 뒤 살을 채워 붙였습니다.
차량 알루미늄 브래킷 균열 보수브래킷 보수 · · 사진 2장주행 진동과 하중이 반복되며 균열이 생긴 브래킷입니다. 그라인더로 균열 자리를 정리하고 예열한 뒤 붙였습니다. 냉각한 다음 다시 확인하고 시운전으로 마쳤습니다.
헬스장 각도조절 벤치 고정핀 보수운동기구 보수 · · 사진 2장각도를 잡아 주는 고정핀이 부러져 사용중지를 걸어 둔 상태였습니다. 힘을 받는 자리라 같은 하중을 받는 다른 곳도 함께 봤습니다. 붙인 뒤 실제로 힘을 실어 보고 마쳤습니다.
전기차 충전기 기둥 받힌 브래킷 재용접브래킷 보수 · · 사진 2장후진하던 차가 충전기 기둥 아래를 받아 브래킷 이음이 벌어지고 틈에 녹이 올라와 있었습니다. 도장과 실리콘을 벗기고 수평계로 기둥을 바로 세워 가접한 뒤 아크로 이음을 둘러 붙였습니다. 페인트를 두 번 칠해 마쳤습니다.
콘크리트 펌프카 붐대 프레임 육성용접붐대 보수 · · 사진 2장처음에는 크랙 하나만 눈에 띄었는데, 프레임 전체를 보니 좁은 틈 안쪽에 하나 더 진행 중이었습니다. 저수소계 고장력봉으로 여러 겹 쌓아 원래보다 두껍게 만들었습니다.
알루미늄 엔진오일팬 크랙 누유 보수오일팬 누유 · · 사진 2장차를 리프트에 올린 채로 오일을 빼고 작업했습니다. 크랙 자리만 보고 붙이면 옆에 남은 실금으로 다시 샙니다. 라이트로 비추며 주변까지 확인하고 의심 가는 곳을 전부 붙였습니다.
물류센터 카트 바퀴 교체 보수카트 보수 · · 사진 2장바퀴 축에 녹이 엉겨 굴러가지 않던 물류센터 카트들입니다. 들러붙은 바퀴는 잘라 떼어 내고 새 바퀴로 갈았습니다. 규격이 다른 볼트는 현장에서 깎아 맞추고 아래쪽을 두 겹으로 보강해 붙였습니다.
황동 조형물 파손부 접합조형물 보수 · · 사진 2장꼬리와 다리가 부서지고 곳곳에 금이 간 황동 조형물입니다. 얇은 황동 껍데기 속에 석고가 차 있어 열을 낮게 다뤄야 했습니다. 임시로 발라 둔 접착제를 갈아 내고 재질에 맞는 방법으로 천천히 붙인 뒤 전체를 칠해 색을 맞췄습니다.
차량 진입 경사로 체크철판 보수발판 보수 · · 사진 2장차가 오르내리는 경사로라 하중이 반복돼 용접 이음부가 벌어지고 그 틈으로 물이 들어가 아래부터 부식되고 있었습니다. 벌어진 자리를 갈아내고 다시 붙인 뒤 받침 구조까지 확인했습니다.
화물차 알루미늄 연료탱크 크랙 보수탱크 누유 · · 사진 2장진동이 반복되는 자리라 용접부위를 따라 크랙이 벌어져 있었습니다. 잔유를 빼고 표면을 클리닝한 뒤 AC 교류 알곤으로 크랙 끝을 넘어서까지 비드를 이어 올렸습니다.
수입차 주물 엔진블럭 파손 보수엔진 크랙 · · 사진 2장주물 엔진블럭은 예열 없이 붙이면 그 열로 크랙이 더 번집니다. 예열과 용접을 번갈아 하며 진행했고, 끝나고는 후열한 뒤 천천히 식혔습니다.
학교 시설물 기둥 하부 고정부 보강기둥 보수 · · 사진 2장현관 지붕을 받치던 기둥이 바닥에서 빠져 지붕 전체가 흔들리던 학교 현장입니다. 학생들이 기대는 자리라 예전 붙였던 자리를 다듬고 기둥을 본래 위치에 반듯이 세운 뒤 네 방향으로 알곤 용접해 잡았습니다. 손으로 흔들어 움직임이 없는 것을 확인했습니다.
헬스장 운동기구 파손부 보수크랙 보수 · · 사진 2장힘을 많이 받는 연결부가 떨어져 사용중지를 걸어 둔 상태였습니다. 이런 자리는 파손 전에 실금이 먼저 옵니다. 파단면을 정리하고 앞뒤로 돌려 붙인 뒤 체중을 실어 당겨 보고 마쳤습니다.
가로등 기둥 접합부 파손 보수기둥 보수 · · 사진 2장가로등 기둥 중간 접합부가 갈라져 있던 현장입니다. 기둥 하나가 서 있는 구조라 그 자리가 하중을 전부 받습니다. 파단면을 갈아 정리하고 맞춰 붙인 뒤 표면을 다듬어 마감했습니다.
배식카트 바퀴 접합부 재시공카트 보수 · · 사진 2장요양원 배식카트입니다. 바퀴가 물린 자리가 가접만 돼 있어 한쪽이 떨어지자 나머지로 하중이 몰려 차례로 주저앉았습니다. 부식된 면을 갈아내고 바퀴판을 전부 새로 붙였습니다. 음식과 물이 닿는 환경이라 스텐 코팅제를 도포해 마감했습니다.
아파트 안내판 기둥 파손 보강기둥 보수 · · 사진 2장안내판 기둥이 바닥 고정부에서 꺾여 기울어 있었습니다. 레벨기로 기준을 잡아 원래 방향으로 세우고 하중이 실리는 방향을 보며 살을 쌓아 붙였습니다. 마감은 도색으로 맞췄습니다.
놀이터 시소 파손부 재접합접합부 보수 · · 사진 2장시소 파이프가 부러져 테이프를 감아 막아 둔 상태였습니다. 떨어진 자리만 붙이면 남은 접합부로 하중이 몰립니다. 붙어 있는 곳까지 전부 다시 붙이고, 매달려도 흔들리지 않는지 확인했습니다.
아파트 입구 자동문 프레임 보수프레임 보수 · · 사진 2장자동문 상부 틀을 잇는 부품이 임시 용접 몇 점으로만 붙어 있어 문이 지나갈 때 간섭과 소음이 생기던 현장입니다. 그대로 두면 틀이 떨어져 오작동으로 이어집니다. 얇은 스텐 틀이라 DC TIG 알곤으로 여러 점에 나눠 붙여 열로 틀어지지 않게 잡았습니다.
축구골대 프레임 접합부 보강프레임 보강 · · 사진 2장골대 프레임 접합부가 떨어져 있었고 전에 손댄 자리도 엉망이었습니다. 붙어 있던 자리까지 걷어내고 다시 잡았습니다. 사람이 매달리는 물건이라 앞뒤로 전부 돌려 붙였습니다.

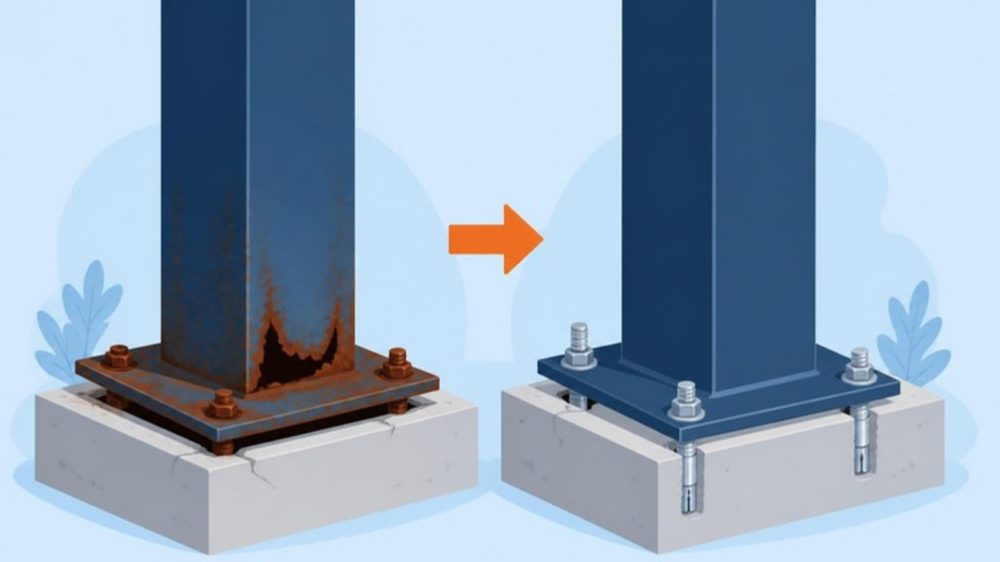

주차장 각파이프 기둥 하부 교체구간 교체 · · 사진 2장바닥에 물이 고이는 자리라 기둥 아래가 붉게 부식돼 부스러지고 있었습니다. 남은 두께를 보고 부식된 구간을 전부 잘라낸 뒤 새 각파이프로 갈아 끼웠습니다. 방청을 올리고 도색까지 맞췄습니다.
철봉 풀업바 벽 브래킷 앵커 고정브래킷 고정 · · 사진 2장사람이 매달리는 물건이라 벽에 그냥 고정하면 안 됩니다. 하중을 넓은 면으로 받도록 브래킷을 만들어 앵커로 심고 붙였습니다. 직접 매달려 흔들림이 없는 것을 보고 마쳤습니다.
주차장 배기덕트 받힘 탈락 재용접덕트 보수 · · 사진 2장차체가 높은 차가 지하주차장 배기덕트를 받아 볼트가 끊기고 한 부분이 떨어진 현장입니다. 부러진 볼트를 빼고 수평을 맞춰 가접한 뒤, 아연과 도장을 갈아 내고 알곤으로 붙였습니다. 용접부에는 아연도금 처리와 도장을 했습니다.
차량 오일탱크 누유 보수탱크 누유 · · 사진 2장기름이 배어 나와 주변이 젖어 있던 자리입니다. 기름이 남으면 용착이 안 되기 때문에 클리닝부터 했습니다. 연마해 크랙 범위를 확인하고 비드를 올려 잡았습니다.
알루미늄 휠체어 프레임 접합부 파손 보수알루미늄 부품 · · 사진 2장프레임 접합부가 끊어져 앉으면 주저앉던 휠체어입니다. 알루미늄은 열전도가 높아 주변 프레임까지 온도가 올라가서 잘 녹는 의자와 부속을 먼저 떼어 냈습니다. AC 교류 알곤으로 접합부를 다시 붙이고 앉아 보며 확인했습니다.
알아 두실 수치
| 다루는 재질 | 철 · 스테인리스 · 알루미늄 · 주물 · 황동 · 마그네슘 |
|---|---|
| 스테인리스 | DC TIG 알곤 · 용가재 308 / 316L 1.6mm |
| 알루미늄 · 알루미늄 주물 | AC 교류 알곤 · 알코텍 4043/5356 · 엔진블럭 풀용접 150A 전후 |
| 철 중량 구조물 | 아크 · 저수소계 7016 · 3.2mm |
| 보강 철판 | 2T 각파이프에 3T 철판 덧대기 |
| 스텐과 철 이종 | 309 용가재 |
| 불꽃을 쓸 수 없는 자리 | 압착(SR · 몰코) |
| 마감 | 스텐 코팅제 · 광명단 · 방청 도장 |
자주 묻는 질문
비용은 어떻게 정해지나요?
재질과 크랙 범위, 예열이 필요한지에 따라 갈립니다. 크랙 한 곳이면 가장 쌉니다. 사진 세 장을 보내 주시면 보고 회신드립니다. 부품 전체 한 장, 새는 자리 한 장, 주변까지 나오게 한 장입니다. 사진으로 판단이 안 되면 보러 갑니다. 어디까지 손봐야 하는지가 사진에서 대개 드러납니다.
얼마나 걸리나요?
현장마다 다릅니다. 주물이라 예열과 후열이 필요하면 더 걸립니다. 오일을 빼고 클리닝하는 시간, 채운 뒤 확인하는 시간까지 함께 보셔야 합니다. 미세한 누유는 바로 안 나와서 시간을 두고 봅니다. 우리 동네는 당일 방문 원칙 지역입니다. 먼저 사진을 보고 재질을 가립니다. 그래야 알곤인지 아크인지, 예열이 필요한지를 정해 한 번에 끝냅니다.
사진은 어떻게 찍어 보내면 되나요?
세 장이면 됩니다. 부품 전체가 나오게 한 장, 크랙이나 새는 자리 한 장, 주변까지 나오게 한 장입니다. 차종과 어디에서 새는지, 전에 실런트나 본드로 막아 두신 적이 있는지도 함께 알려 주시면 판단이 빨라집니다. 어디까지 손봐야 하는지가 사진에서 대개 드러납니다.
같은 자리를 찍어 보내 주십시오
고장 난 자리와 그 주변이 보이게 사진 3장을 문자로 보내 주시면 견적을 바로 회신합니다. 재질이 무엇이고 얼마나 손이 가는 일인지에 따라 가격이 달라집니다. 그래서 사진 없이 금액을 말씀드리지 않습니다.
