전동스쿠터 철제 핸들 걸쇠 파손 수리 · 젖혀짐 알곤용접 출장용접

전동스쿠터의 핸들과 차체를 걸쇠로 걸어 고정하는 방식의 제품이었습니다. 걸쇠가 걸리는 걸쇠걸이 부분이 부서져 핸들을 고정할 수 없게 됐습니다.

간신히 붙어 있던 걸쇠걸이를 떼어 내고 용접 자리를 연마한 뒤, 방향과 모양을 맞춰 힘을 받는 자리 위주로 알곤용접했습니다.

기계 부품 용접 · 2020-04-03 · 사진 5장

작업 사진

현장에서 찍은 사진입니다. 순서대로 진행 과정이 담겨 있습니다.

기계 부품 용접 작업 요약 (2020-04-03)
작업 구분	기계 부품 용접
주요 증상	전동스쿠터 핸들을 차체에 묶어 주는 걸쇠걸이 두 개 가운데 하나는 떨어져 나가고, 하나는 위로 젖혀져 있었습니다.
원인	걸쇠걸이가 부서진 직접 원인은 달리는 중에 받은 충격입니다. 충격에 핸들이 뒤로 젖혀지면서 걸쇠걸이가 함께 꺾여 올라갔습니다.
조치	간신히 붙어 있던 걸쇠걸이를 떼어 내고 용접 자리를 연마한 뒤, 방향과 모양을 맞춰 힘을 받는 자리 위주로 알곤용접했습니다.
사진	5장

작업 방식 — 크랙 끝까지 파내고 다층으로 살 올리기

주물 · 알루미늄 — 주물은 예열 · 후열 · 서냉, 알루미늄 예열은 두께에 따라

알루미늄 엔진블럭 풀용접 전류 — 150A 전후

보강 철판 — 2T 각파이프에 3T 철판

철 구조물 용접봉 — 저수소계 7016 · 3.2mm

현장에 도착해 확인한 내용입니다.

전동스쿠터의 핸들과 차체를 걸쇠로 걸어 고정하는 방식의 제품이었습니다. 걸쇠가 걸리는 걸쇠걸이 부분이 부서져 핸들을 고정할 수 없게 됐습니다.

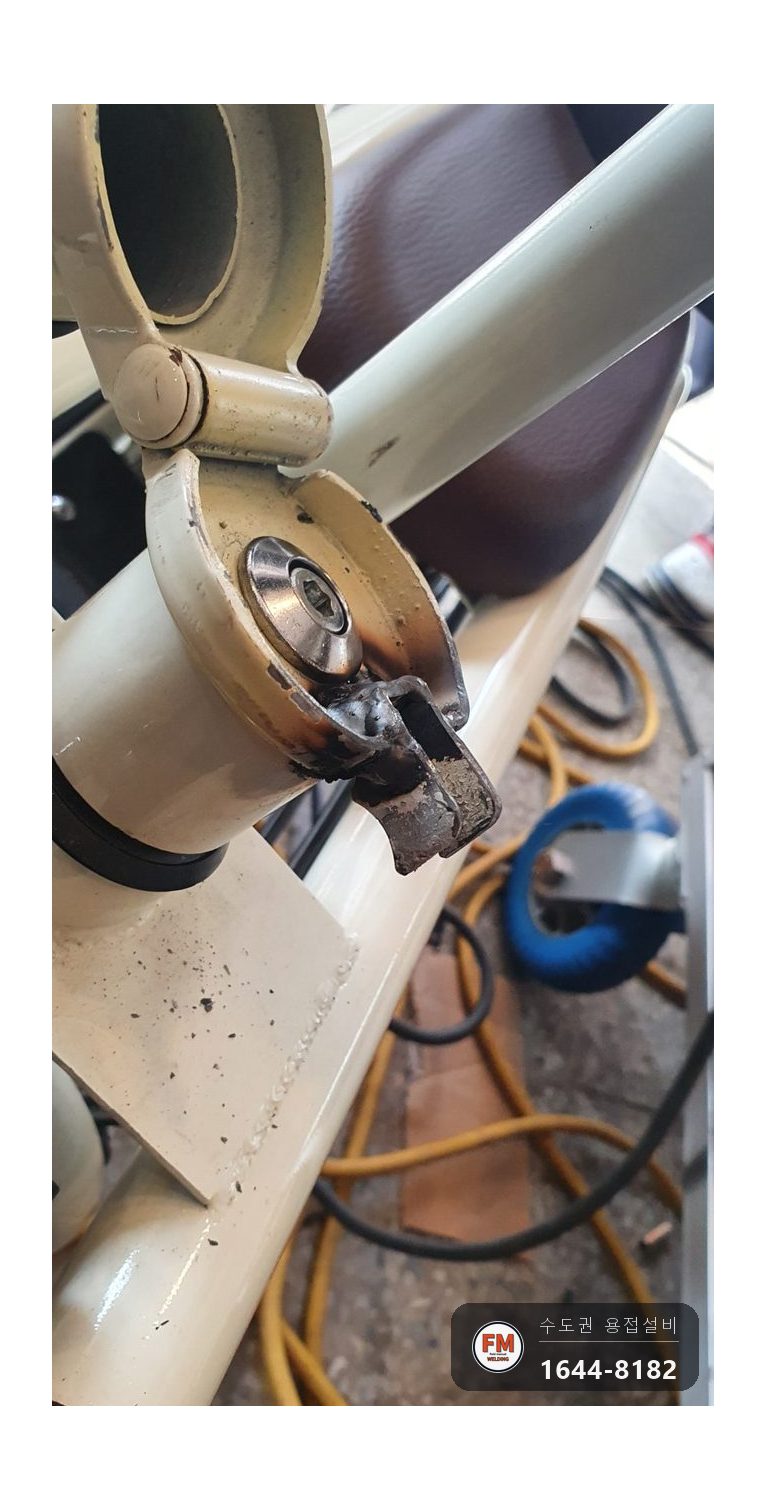

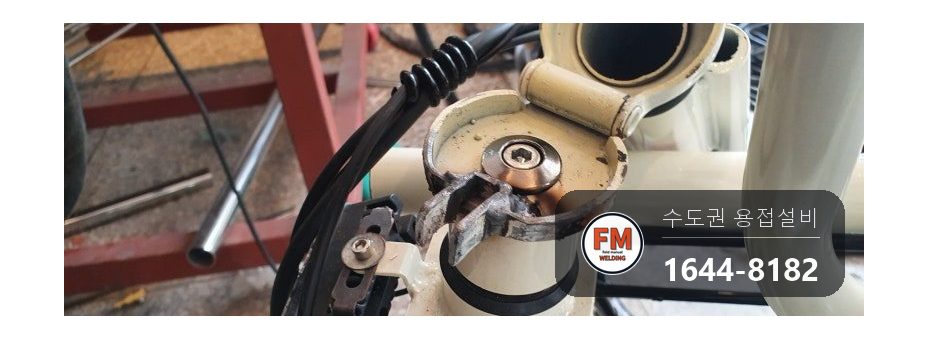

걸쇠걸이는 두 개가 용접돼 있었습니다. 하나는 아예 떨어져 나갔고, 남은 하나는 간신히 붙은 채 위로 젖혀져 있었습니다. 떨어진 부속을 잃어버리지 않고 챙겨 두셔서 그 부속을 그대로 다시 쓸 수 있었습니다.

같은 증상이라도 원인은 다릅니다.

걸쇠걸이가 부서진 직접 원인은 달리는 중에 받은 충격입니다. 충격에 핸들이 뒤로 젖혀지면서 걸쇠걸이가 함께 꺾여 올라갔습니다.

더 큰 원인은 처음 용접 상태였습니다. 원래 아크용접으로 붙어 있었는데, 모재가 제대로 녹아 섞이지 않았고 쇳물이 겉에만 덮인 오버랩 상태여서 힘을 받을 수 없는 용접이었습니다.

걸쇠걸이는 작은 부품이지만, 달리다 부서지면 핸들이 빠져 방향을 틀 수 없게 됩니다. 탄 사람의 안전과 바로 이어지는 자리라 허술한 용접을 그대로 두면 안 됩니다.

작업 순서와 방법입니다.

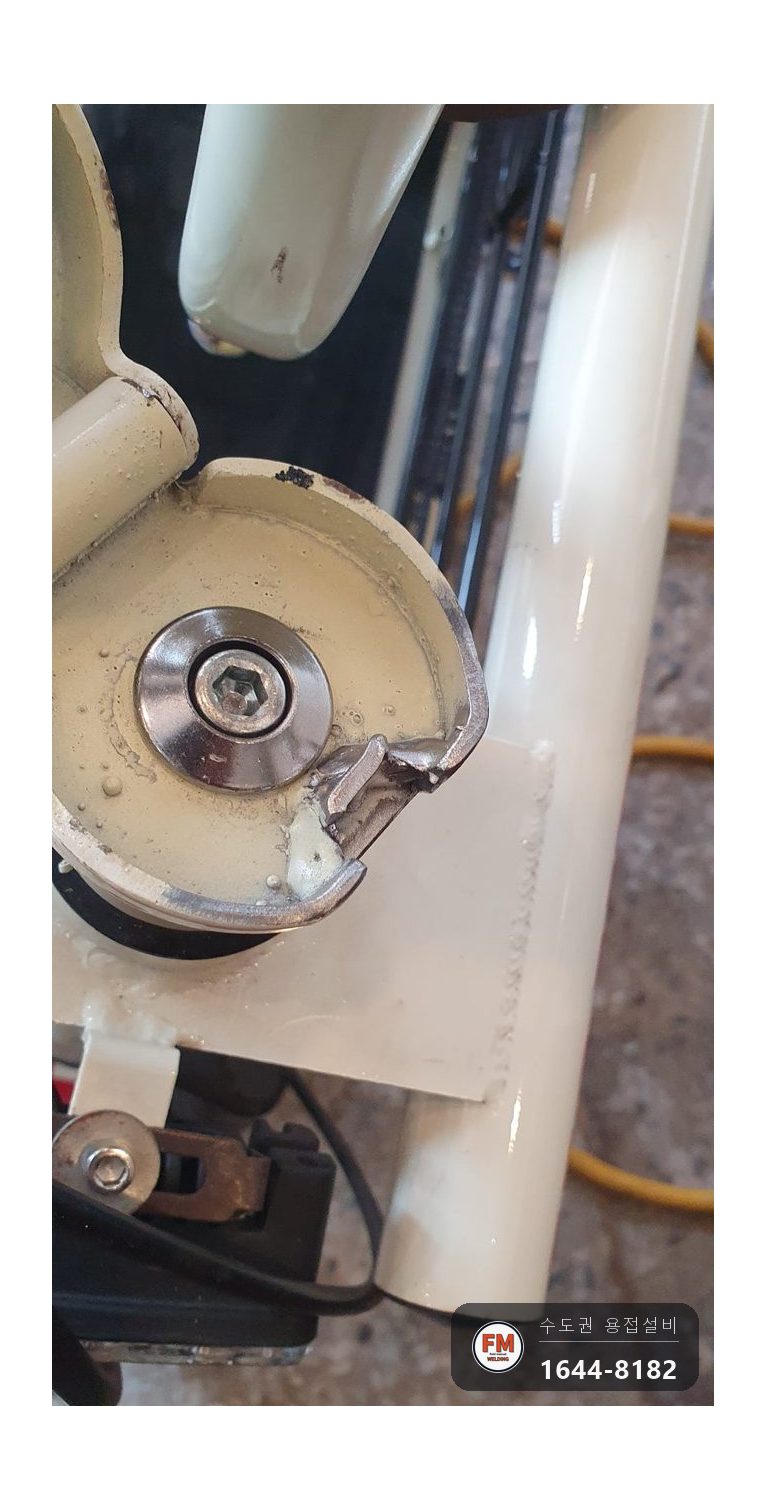

간신히 붙어 있던 걸쇠걸이를 떼어 내고, 예전 아크 용접부위를 연마해 깨끗한 바탕을 만들었습니다.
걸쇠를 다시 걸어 잠글 수 있도록 걸쇠걸이의 방향과 모양을 원래대로 맞췄습니다.
부품이 매우 작아서, 힘을 받는 자리를 골라 그 부분 위주로 DC 알곤(TIG) 용접을 했습니다. 떨어졌던 걸쇠걸이도 챙겨 두신 부속을 같은 방법으로 다시 붙였습니다.

사용한 자재와 장비입니다.

모재는 카본스틸(탄소강)이었습니다. 철 계열이라 TGC-50 용가재를 넣어 DC 알곤(TIG)으로 붙였습니다.

부품이 작고 얇은 자리라 열을 좁게 줄 수 있는 알곤 방식을 썼습니다. 생활에서 쓰는 금속은 대부분 용접이 되기 때문에, 부품을 따로 구하기 어려운 물건도 용접으로 고쳐 다시 쓸 수 있습니다.

작업 후 확인한 내용입니다.

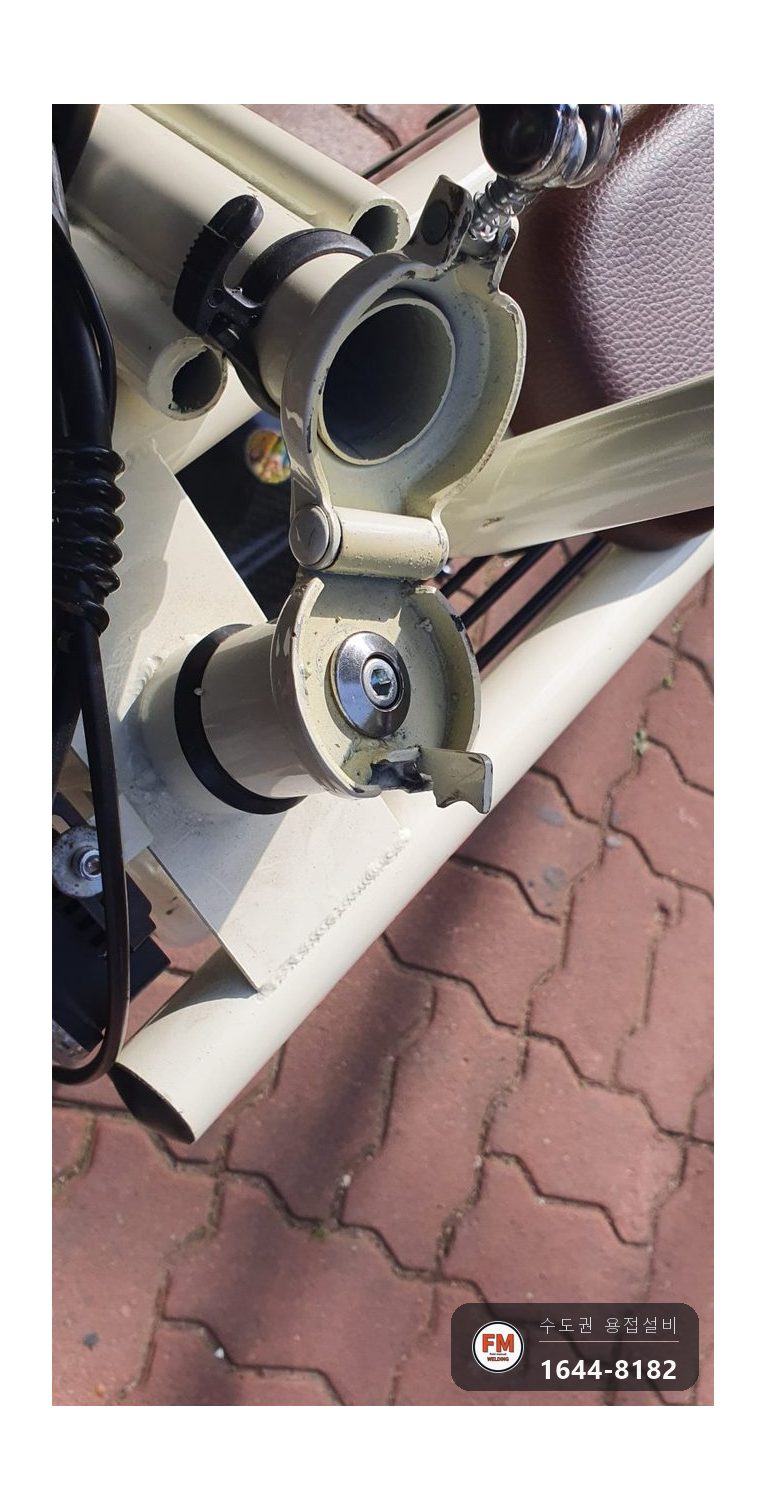

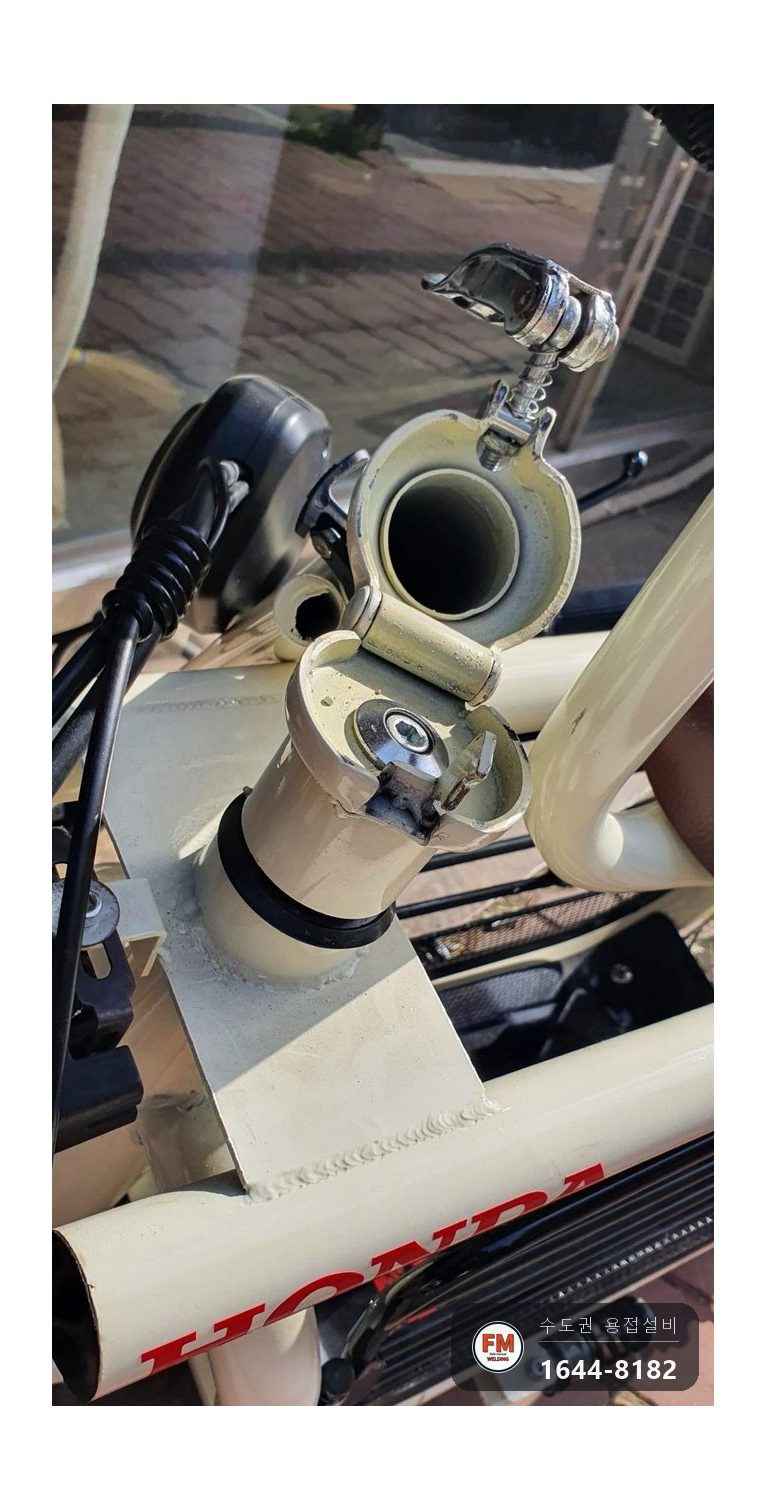

용접을 마친 걸쇠걸이는 걸쇠를 다시 걸어 핸들과 차체를 원래처럼 잠글 수 있는 방향과 모양으로 마무리했습니다.
