알루미늄 운반 대차 파손 수리 · 바퀴 프레임 알곤용접 출장용접

화환을 실어 나르는 업체에서 쓰던 알루미늄 운반 대차입니다. 바퀴를 받치는 프레임의 용접부위가 깨지면서 프레임 한 부분이 통째로 떨어져 나가 있었습니다.

AL5356 용가재로 바퀴 프레임을 알곤용접해 다시 붙이고, 약해진 철 구르마 연결부도 TGC-50 으로 함께 붙였습니다.

카트·운반구 · 2020-04-01 · 사진 6장

작업 사진

현장에서 찍은 사진입니다. 순서대로 진행 과정이 담겨 있습니다.

카트·운반구 작업 요약 (2020-04-01)
작업 구분	카트·운반구
주요 증상	짐을 끌고 다니던 알루미늄 운반 대차의 바퀴 프레임 용접부위가 깨져 떨어져 나갔습니다.
원인	알루미늄 대차가 깨진 까닭은 되풀이된 충격입니다. 짐을 싣고 끌고 다니는 동안 바퀴 쪽으로 들어온 충격이 용접부위 한곳에 쌓였습니다.
조치	AL5356 용가재로 바퀴 프레임을 알곤용접해 다시 붙이고, 약해진 철 구르마 연결부도 TGC-50 으로 함께 붙였습니다.
사진	6장

작업 방식 — 크랙 끝까지 파내고 다층으로 살 올리기

주물 · 알루미늄 — 주물은 예열 · 후열 · 서냉, 알루미늄 예열은 두께에 따라

알루미늄 엔진블럭 풀용접 전류 — 150A 전후

보강 철판 — 2T 각파이프에 3T 철판

철 구조물 용접봉 — 저수소계 7016 · 3.2mm

현장에 도착해 확인한 내용입니다.

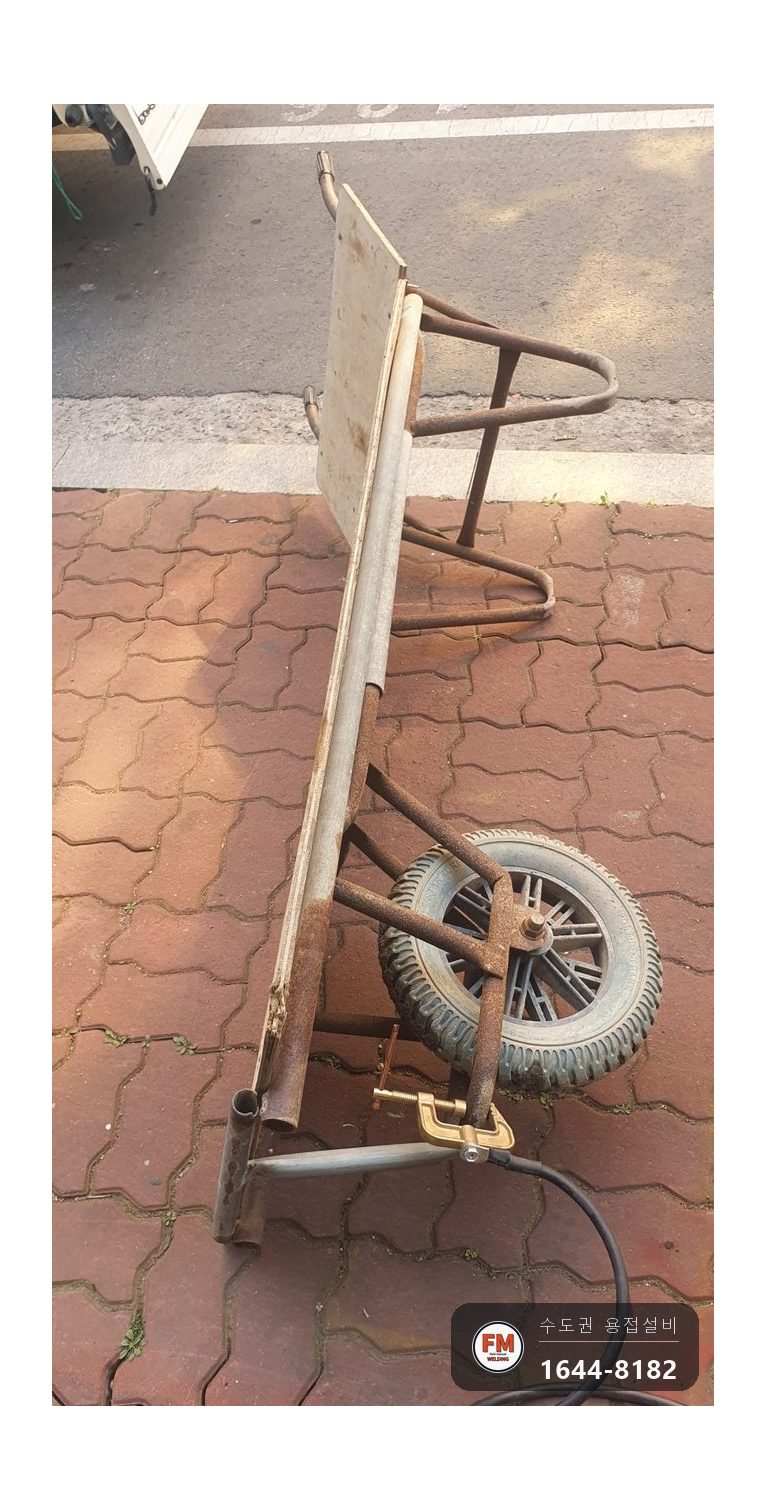

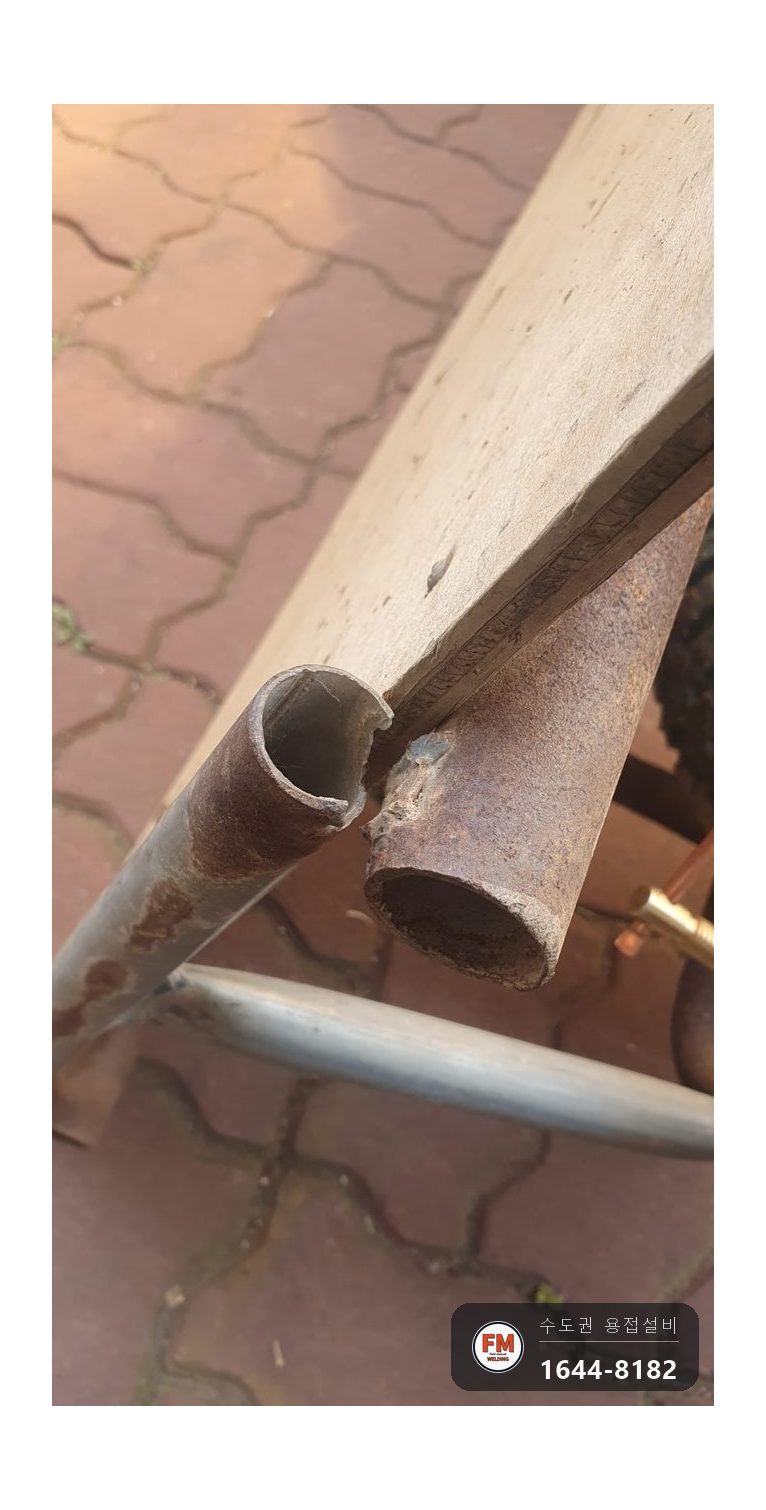

같은 업체에서 함께 쓰던 철 구르마도 상태가 좋지 않았습니다. 프레임 연결부의 용접부위가 약해 곧 떨어질 것처럼 보였고, 프레임 여기저기에 부식도 진행돼 있었습니다.

같은 증상이라도 원인은 다릅니다.

알루미늄 대차가 깨진 까닭은 되풀이된 충격입니다. 짐을 싣고 끌고 다니는 동안 바퀴 쪽으로 들어온 충격이 용접부위 한곳에 쌓였습니다.

알루미늄은 충격을 받으면 휘기보다 깨지는 성질(취성)을 지닌 재질입니다. 그래서 알루미늄 운반구는 용접부위가 떨어지거나 충격받은 자리에 크랙이 생겨 수리를 맡기는 일이 많습니다.

운반 대차가 포장된 길만 다니는 것도 아닙니다. 비포장 길을 지나야 할 때가 잦아서, 바닥에서 올라오는 충격이 일반 도로보다 크게 실립니다.

작업 순서와 방법입니다.

용접봉부터 정했습니다. 크랙에 강하고 잘 늘어나는(연성) 봉과, 부식과 충격에 강한 봉 사이에서 따져 본 끝에 비포장 길 충격을 고려해 AL5356 을 골랐습니다.

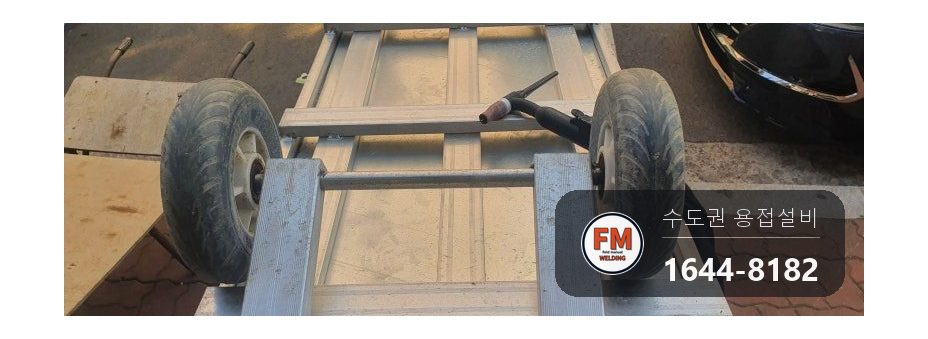

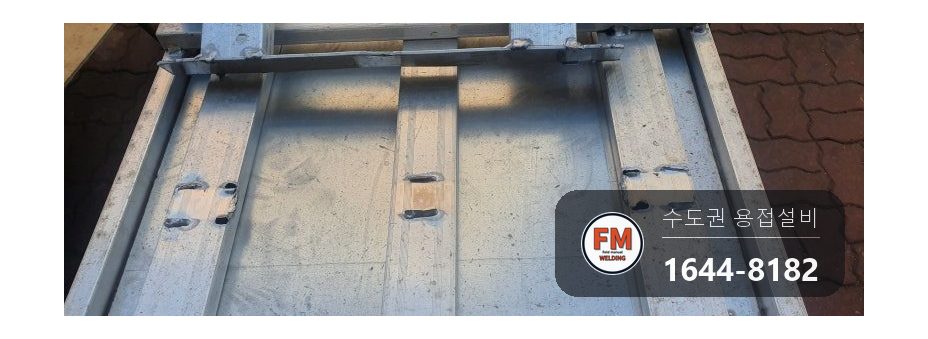

떨어져 나간 바퀴 프레임을 제자리에 맞추고, 대차 전체를 다시 떨어지지 않게 알곤용접으로 단단하게 붙였습니다.

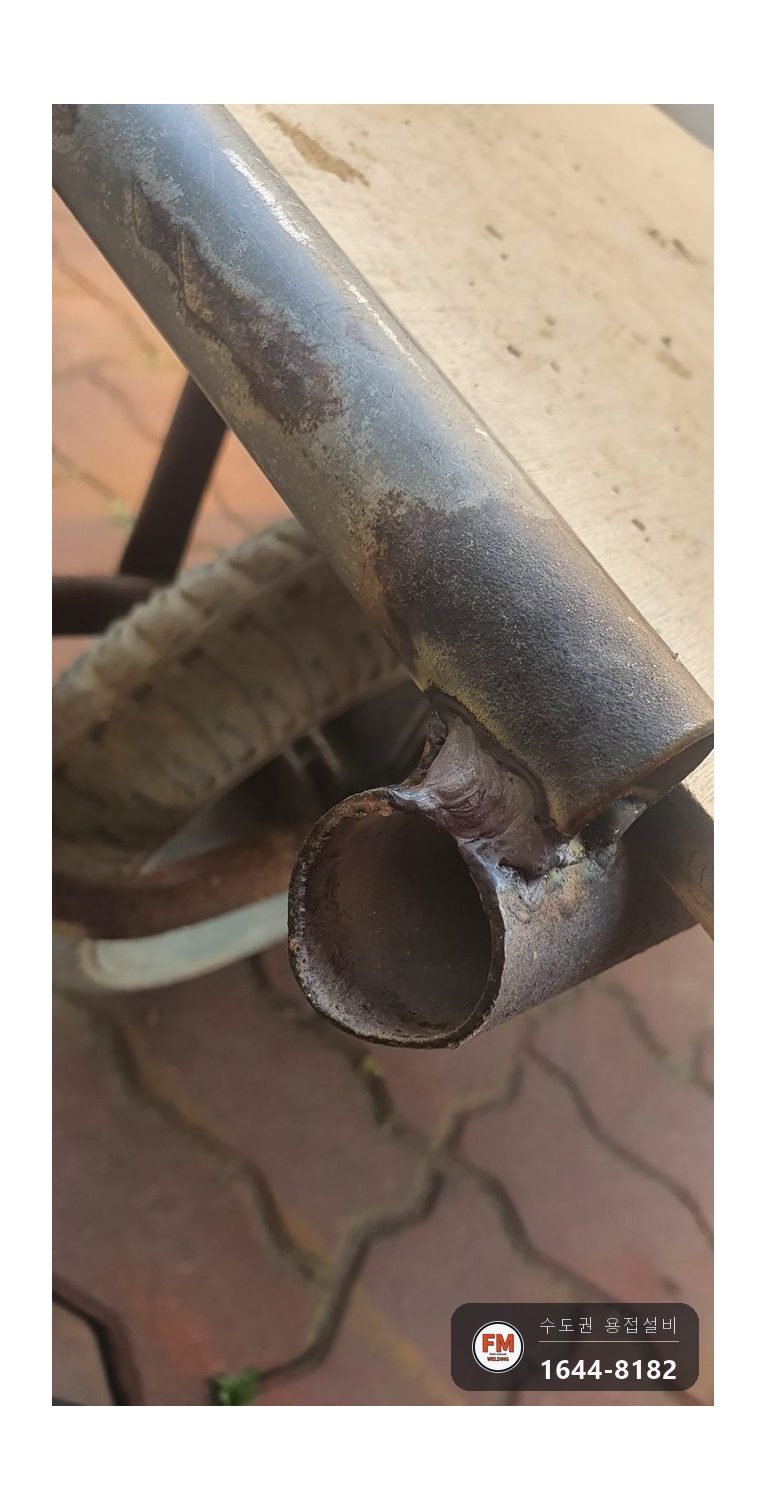

철 구르마는 맡기신 물건이 아니었지만, 프레임 연결부가 떨어지기 직전이라 약해 보이는 연결부를 알곤용접으로 함께 붙였습니다.

사용한 자재와 장비입니다.

알루미늄 대차에는 AL5356 용가재를 썼습니다. 내식성과 내충격성이 높은 쪽이라, 무거운 짐을 싣고 험한 길을 다니는 운반구에 맞는 선택입니다.

철 구르마에는 TGC-50 용가재를 썼습니다. 두 물건 모두 알곤(TIG) 방식으로 붙였고, 재질이 달라 용가재만 따로 골랐습니다.

일상에서 쓰는 금속과 합금강은 거의 모두 용접할 수 있습니다. 전동킥보드, 알루미늄 휠, 베어링, 오토바이 머플러와 핸들도 파손되면 같은 방식으로 용접 수리를 맡기십니다.

작업 후 확인한 내용입니다.

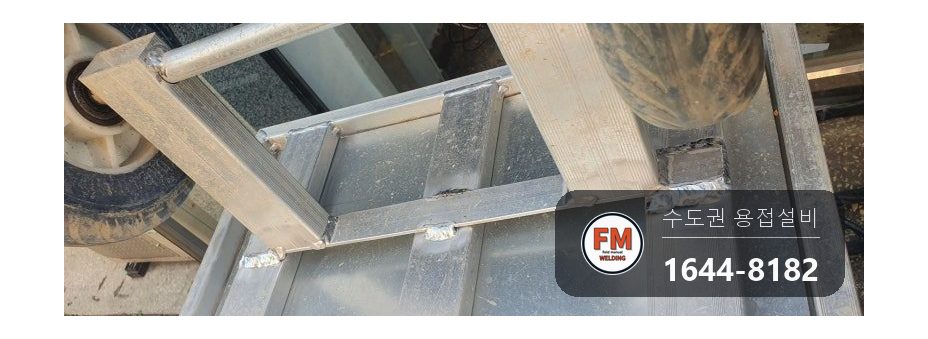

용접을 마친 뒤 알루미늄 대차의 바퀴 프레임이 다시 떨어지지 않도록 전체를 튼튼하게 붙여 마무리했습니다.

철 구르마는 프레임에 부식이 이미 진행된 상태입니다. 이번 용접으로 당장 쓰는 데는 지장이 없지만, 조금 더 쓰신 뒤에는 교체가 필요한 상태입니다.
