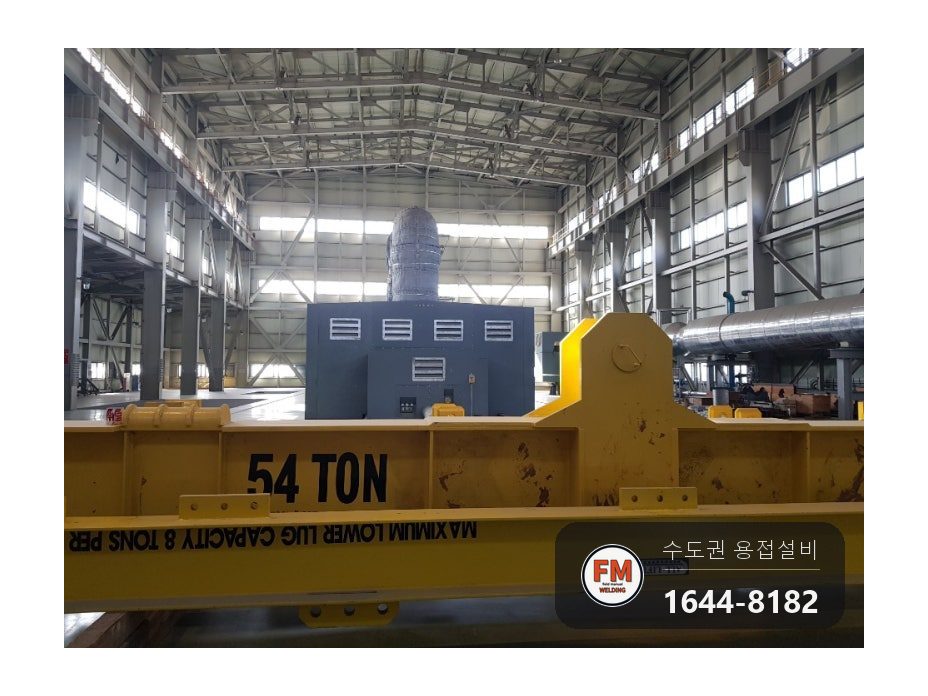

화력발전소 안 설비 배관 두 곳을 9크롬 재질로 용접하는 일이었습니다. 호이스트 크기만 봐도 규모를 짐작할 만큼 큰 발전소 내부 현장이었습니다.

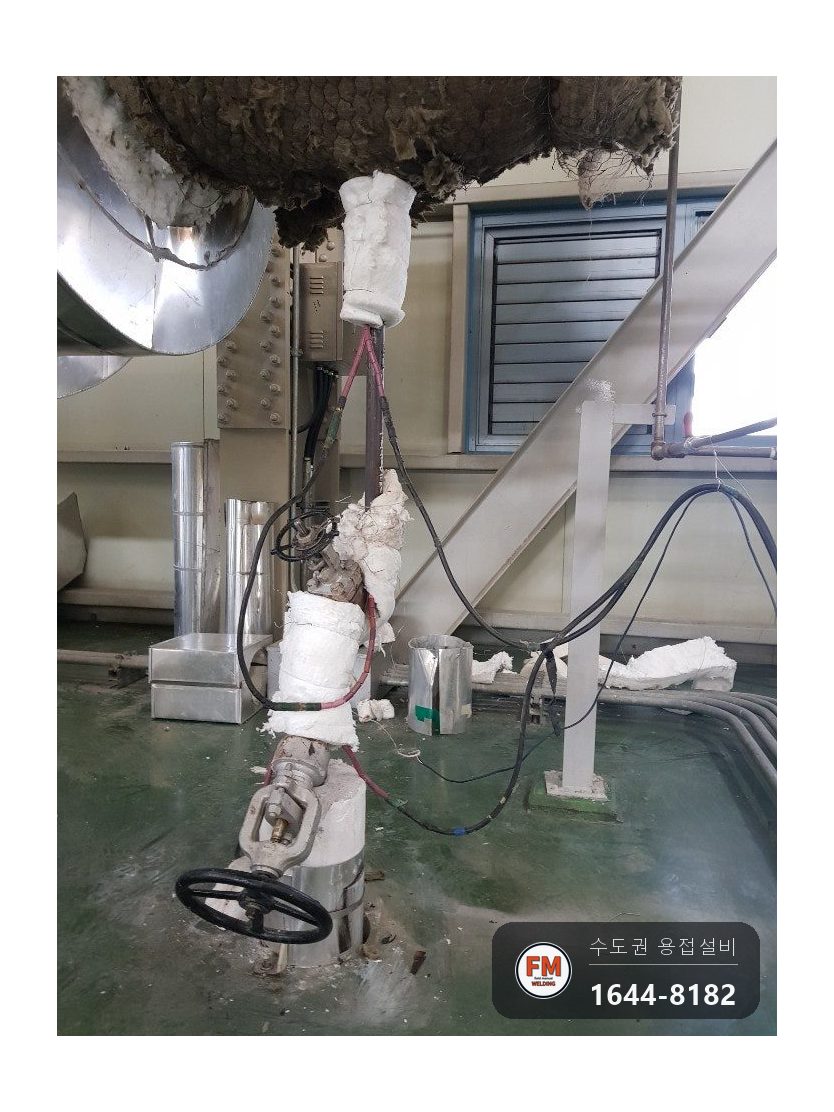

열처리 업체가 패드로 2~3시간 예열한 뒤 WPS 온도를 지키며 두 곳을 용접하고, 후열 패드를 덮어 후열한 다음 시운전했습니다.
기계 부품 용접 · · 사진 7장
작업 사진
현장에서 찍은 사진입니다. 순서대로 진행 과정이 담겨 있습니다.
작업 요약
| 작업 구분 | 기계 부품 용접 |
|---|---|
| 주요 증상 | 화력발전소 설비 배관 두 곳을 예열·후열 없이는 바로 크랙이 생기는 9크롬 내열강으로 용접해야 했습니다. |
| 원인 | 9크롬은 크롬과 몰리브덴을 더한 내열강입니다. 탄소강은 온도가 높아지면 당기는 힘을 견디는 강도가 떨어지는데, 크롬과 몰리브덴이 그 약점을 메웁니다. 덕분에 높은 온도에서도 기계적 성질이 크게 떨어지지 않고, 산화 같은 화학 작용에도 강합니다. |
| 조치 | 열처리 업체가 패드로 2~3시간 예열한 뒤 WPS 온도를 지키며 두 곳을 용접하고, 후열 패드를 덮어 후열한 다음 시운전했습니다. |
| 사진 | 7장 |
이 작업에서 늘 지키는 것
작업 방식 — 크랙 끝까지 파내고 다층으로 살 올리기
주물 · 알루미늄 — 주물은 예열 · 후열 · 서냉, 알루미늄 예열은 두께에 따라
알루미늄 엔진블럭 풀용접 전류 — 150A 전후
보강 철판 — 2T 각파이프에 3T 철판
철 구조물 용접봉 — 저수소계 7016 · 3.2mm
기계 부품 용접, 어떤 상태였나요?
현장에 도착해 확인한 내용입니다.
화력발전소 안 설비 배관 두 곳을 9크롬 재질로 용접하는 일이었습니다. 호이스트 크기만 봐도 규모를 짐작할 만큼 큰 발전소 내부 현장이었습니다.
9크롬은 발전소처럼 높은 온도에서 돌아가는 설비나 특수한 곳에 주로 쓰는 재질이라, 일반 현장에서는 좀처럼 다룰 일이 없습니다.
기계 부품 용접, 왜 이렇게 됐나요?
같은 증상이라도 원인은 다릅니다.
9크롬은 크롬과 몰리브덴을 더한 내열강입니다. 탄소강은 온도가 높아지면 당기는 힘을 견디는 강도가 떨어지는데, 크롬과 몰리브덴이 그 약점을 메웁니다. 덕분에 높은 온도에서도 기계적 성질이 크게 떨어지지 않고, 산화 같은 화학 작용에도 강합니다.
그 대신 용접이 까다롭습니다. 예열과 후열을 제대로 하지 않으면 용접하자마자 크랙이 생깁니다. 예열 온도, 용접하는 동안의 온도, 후열 가운데 하나만 어긋나도 마찬가지입니다.
크랙이 난 뒤에 고치기도 어렵습니다. 달궈진 상태에서 작업해야 하는 데다, 재질이 단단해 그라인더가 잘 먹히지 않습니다. 그래서 처음부터 절차를 지켜 한 번에 끝내는 것이 이 재질 용접의 핵심입니다.
기계 부품 용접, 어떻게 고쳤나요?
작업 순서와 방법입니다.

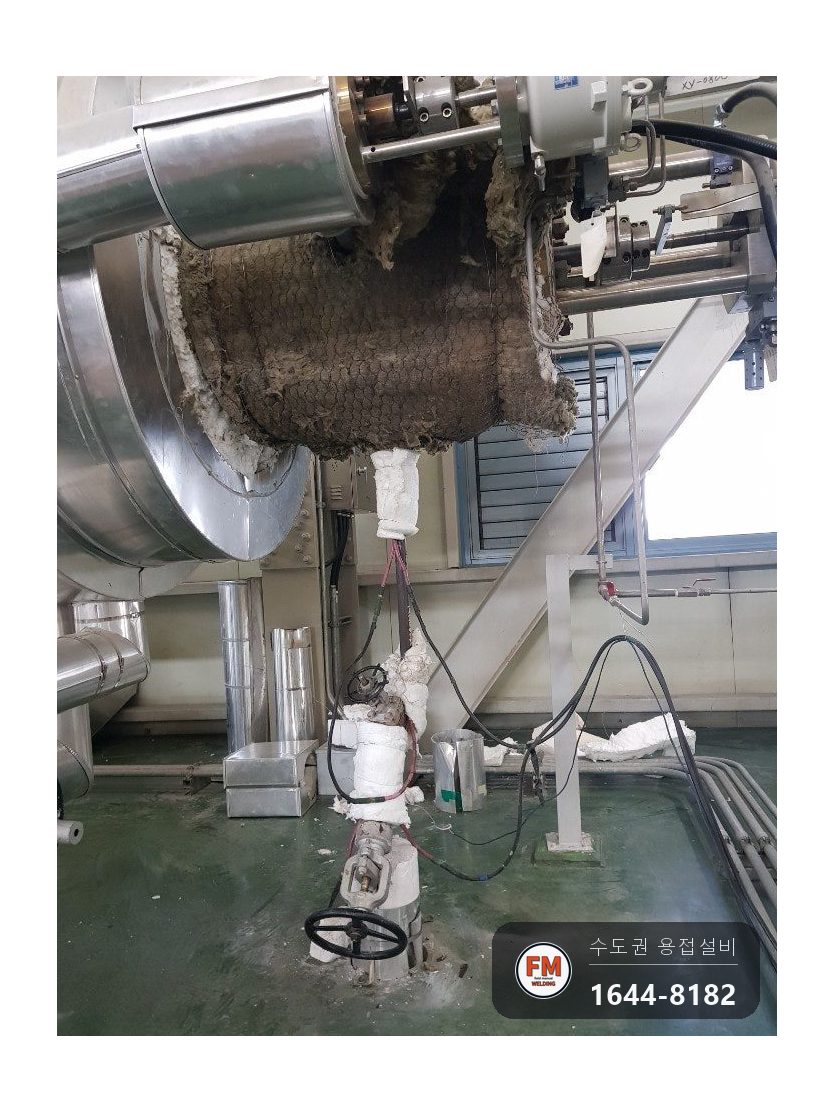

- 현장에 도착했을 때는 열처리 전문 업체가 배관에 예열 패드를 감아 두고 기다리고 있었습니다.
- 9크롬 같은 강은 용접 절차서(WPS)에 적힌 대로 작업합니다. 이 현장은 예열 온도를 205도 이상으로 맞춰야 했고, 예열에만 2~3시간가량이 걸렸습니다.
- 열처리 업체에서 온도가 올라왔으니 시작해도 된다고 확인해 준 뒤에 용접을 시작했습니다.
- 용접하는 동안 온도를 적정 범위로 지켰습니다. 온도가 맞을 때는 녹은 쇳물이 고르게 흐르며 잘 나아가지만, 온도가 내려가거나 지나치게 오르면 쇳물이 제대로 흐르지 않습니다.
- 두 곳의 용접을 마친 다음 후열 패드를 덮어 후열했습니다.
무엇을 썼나요?
사용한 자재와 장비입니다.

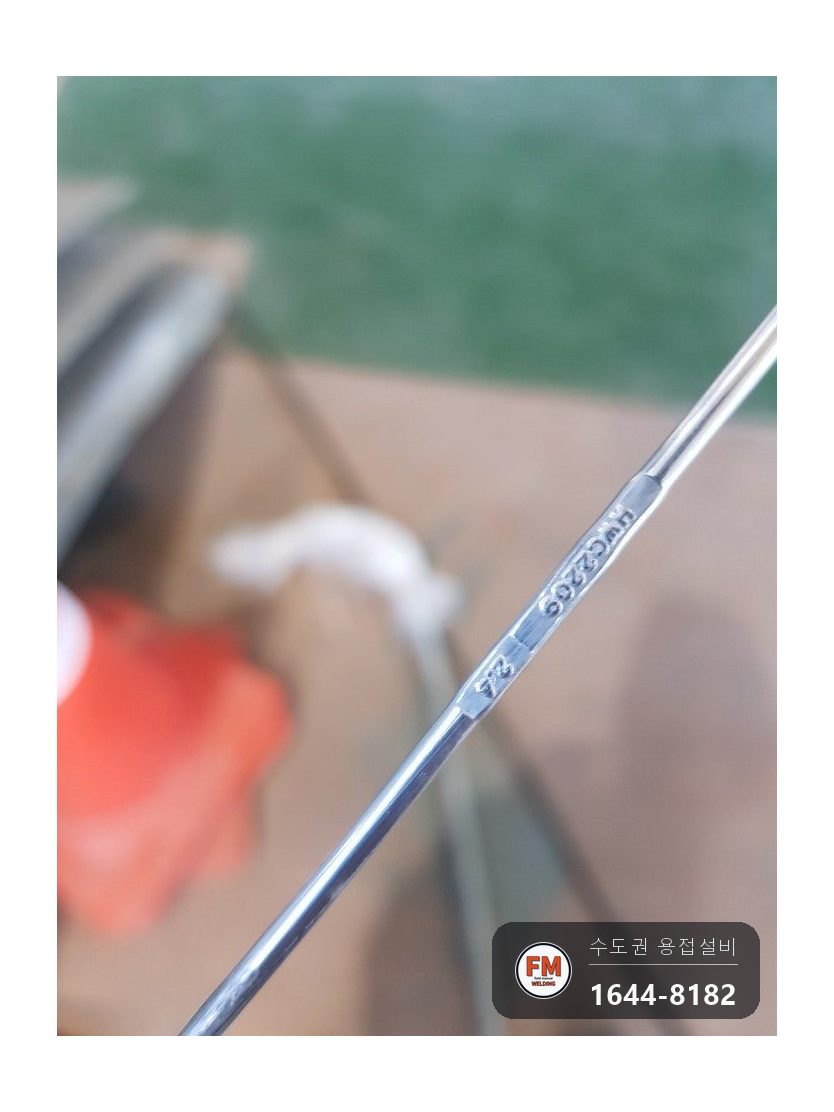

용가재는 9크롬 전용 용접봉을 썼습니다. 9크롬 용접봉은 은색이어서, 카본 용접봉처럼 황금색을 띠는 알로이·5크롬 용접봉과 겉으로도 구분됩니다.

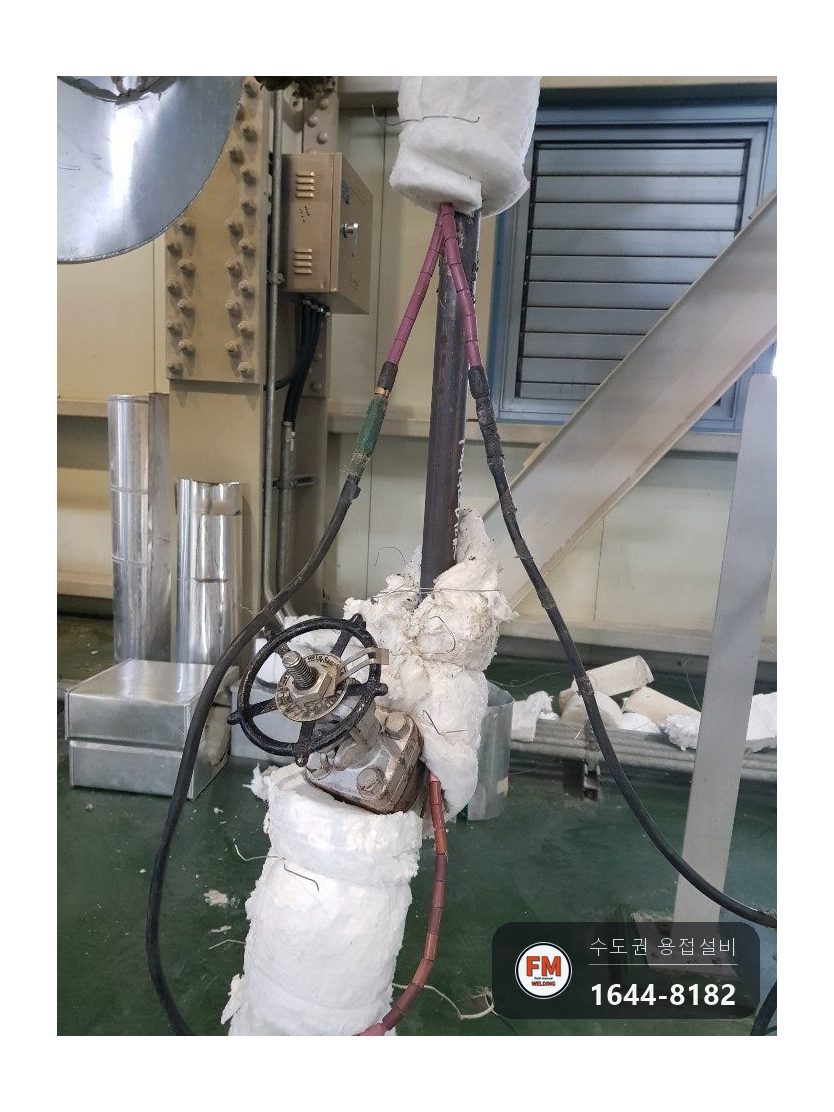

예열과 후열은 열처리 전문 업체의 패드로 했습니다. 패드를 배관에 감아 정해진 온도까지 올리고, 용접 뒤에는 다시 덮어 열을 줍니다.
작업 기준은 용접 절차서(WPS)입니다. 예열 205도 이상, 용접 중 온도, 후열까지 절차서 숫자를 그대로 따랐습니다.
마무리는 어떻게 했나요?
작업 후 확인한 내용입니다.

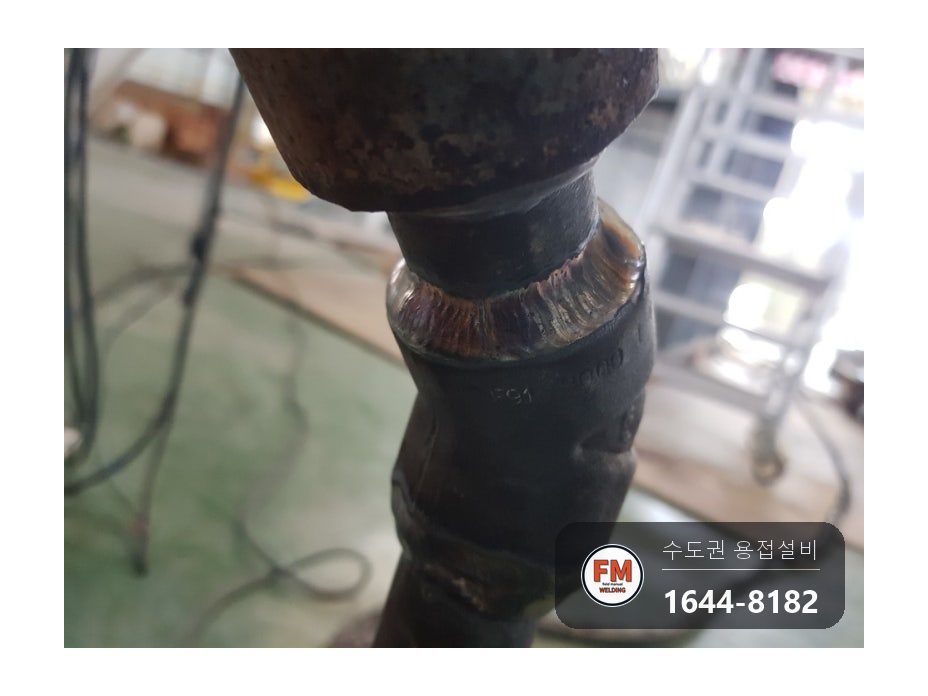

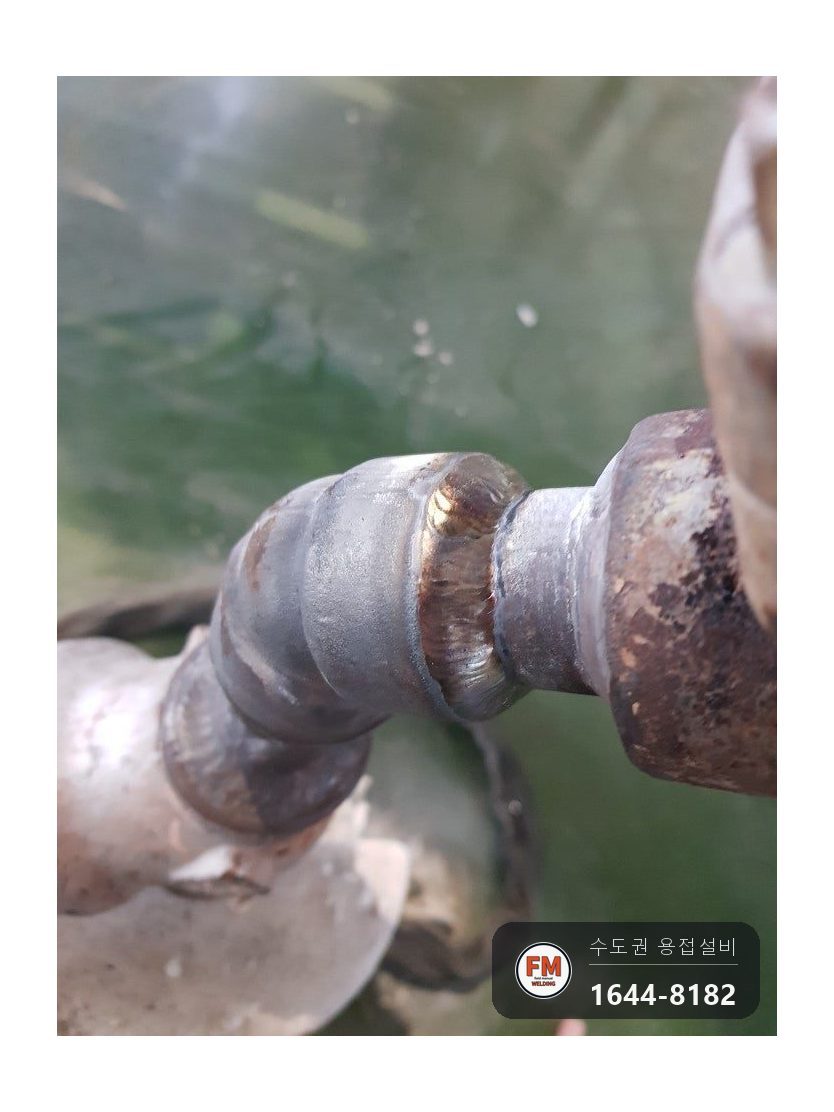

후열을 마친 뒤 설비를 시운전해 이상이 없는 것을 확인하고 현장을 정리했습니다.
크롬·몰리브덴 내열강은 예열·후열 온도가 어긋나면 그 자리에서 크랙이 생깁니다. 에프엠웰딩은 9크롬 같은 특수 재질과 비철 용접도 맡습니다.
