스테인리스 배관, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

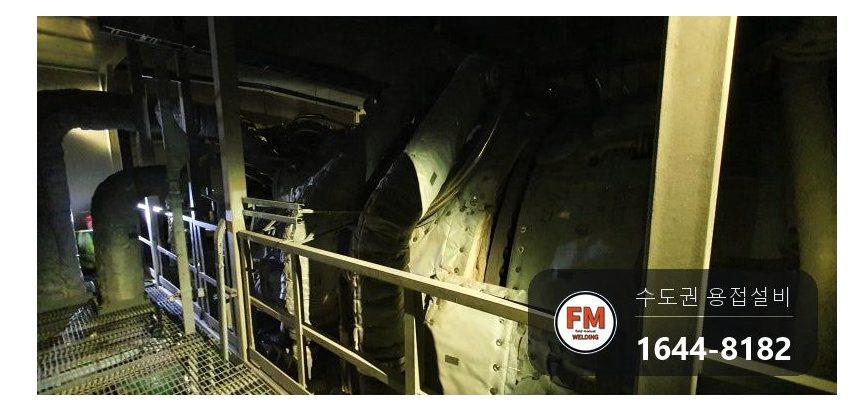

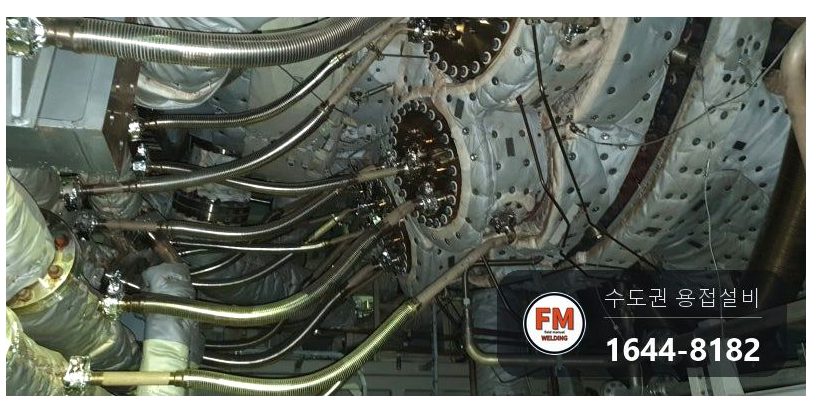

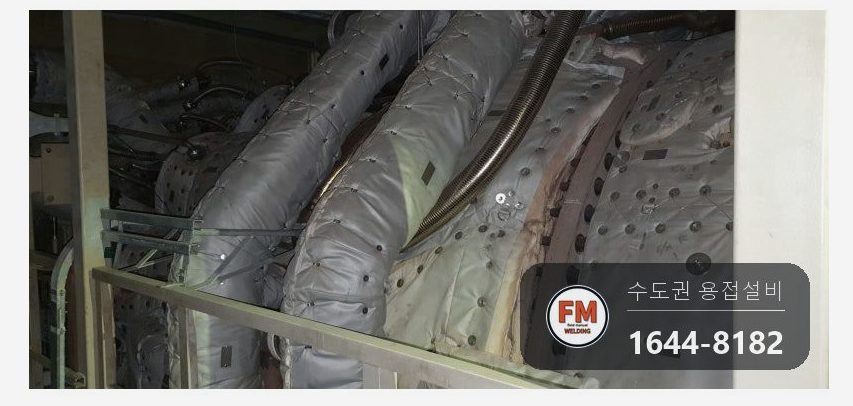

열병합발전소 안의 가스·물 라인 배관을 손보는 공사였는데, 열병합발전소는 전기를 만들고 남은 열로 지역난방을 돌리며 가정에 온수를 대는 시설입니다.

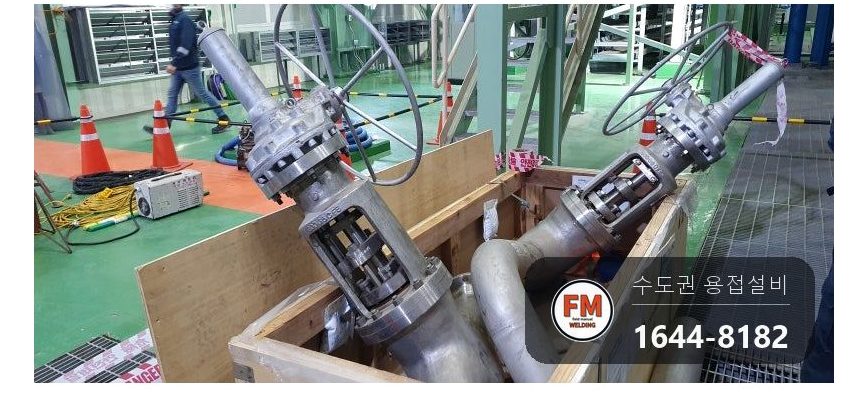

기존 스테인리스 배관 라인을 뜯어내고 새로 설치하면서 구조까지 바꾸는 공사였습니다.

새벽 5시에 도착해 준비했는데도 안전교육과 허가 절차 탓에 오전 10시가 지나서야 작업을 시작했습니다. 이곳은 안전과 작업 여건을 따지는 기준이 엄격한 편입니다.

스테인리스 배관, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

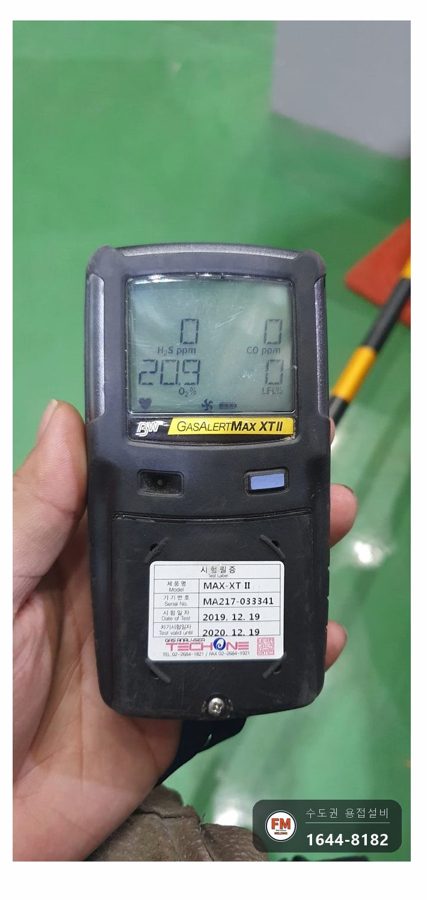

잘라야 할 배관에서 물뿐 아니라 가스까지 함께 나오는 라인이었습니다. 그래서 산소농도 측정기로 주위 산소량이 부족하지 않은지 계속 재며 진행했습니다.

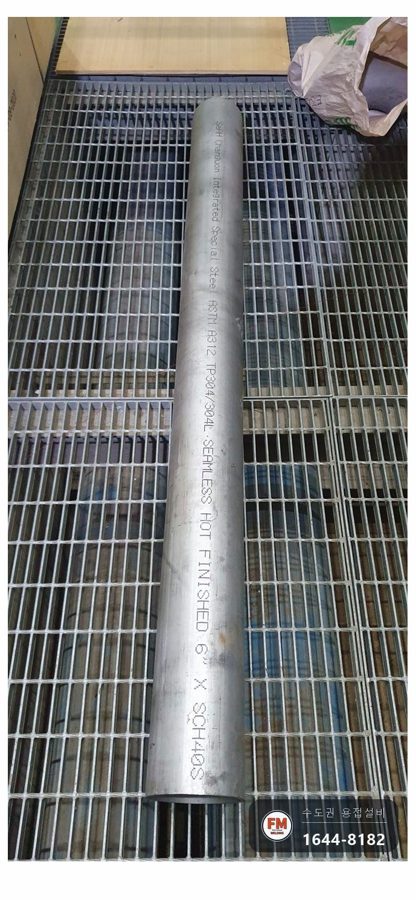

바꿔 넣을 배관은 일반 설비 현장에서 쓰는 것이 아니라 SCH40 스케줄 배관입니다. 이음매 없이 통으로 뽑아낸 심리스 배관이라 두께가 두껍습니다.

발전소 같은 고압설비 현장에서는 이런 스케줄 배관을 씁니다. 압력 조건이 일반 설비와 다르기 때문입니다.

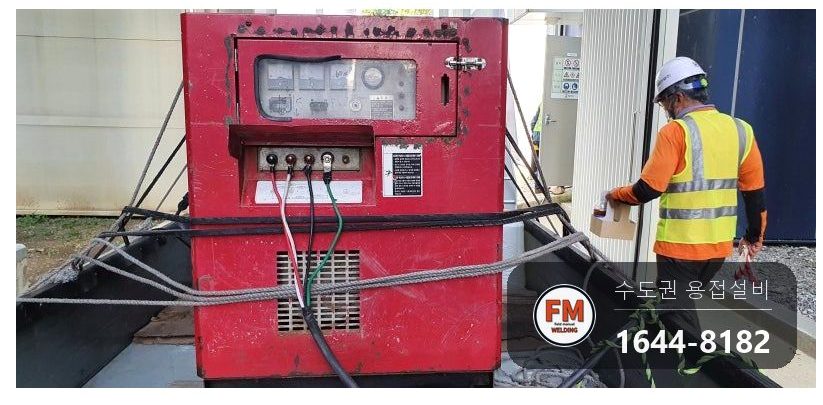

발전소인데도 그날 현장 전력이 약해서 발전기를 돌려 용접했습니다.

스테인리스 배관, 어떻게 고쳤나요?

작업 순서와 방법입니다.

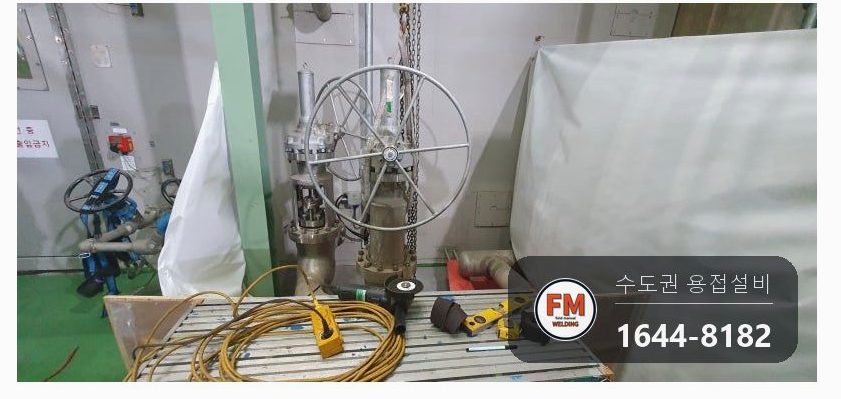

1. 장비를 세팅하고 불이 나지 않도록 하는 보양 작업부터 했습니다.
2. 잘라낸 관 끝을 베벨링해 접합할 면을 다듬었습니다.
3. 철거와 용접 앞뒤로 산소 농도계를 써서 주위 상태를 계속 살폈습니다.

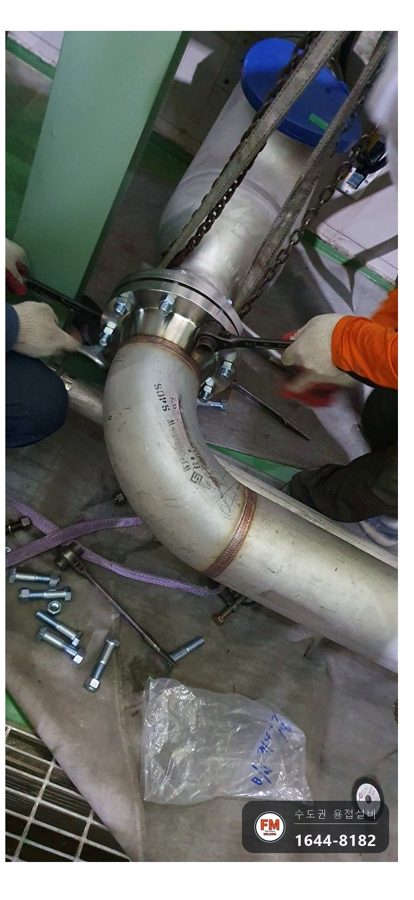

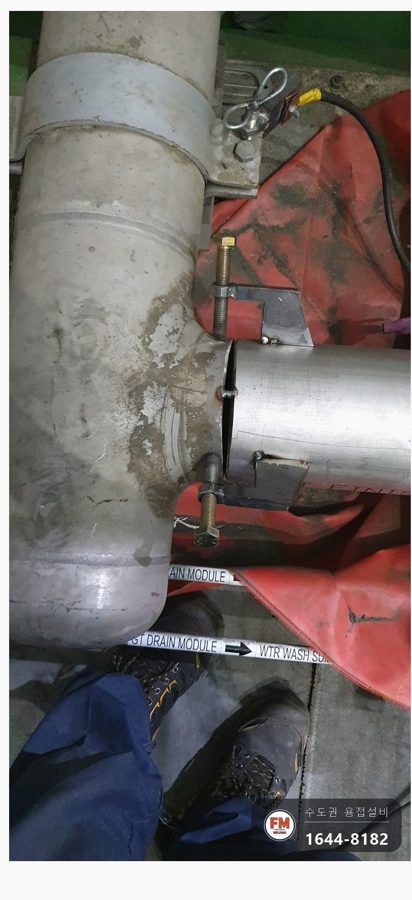

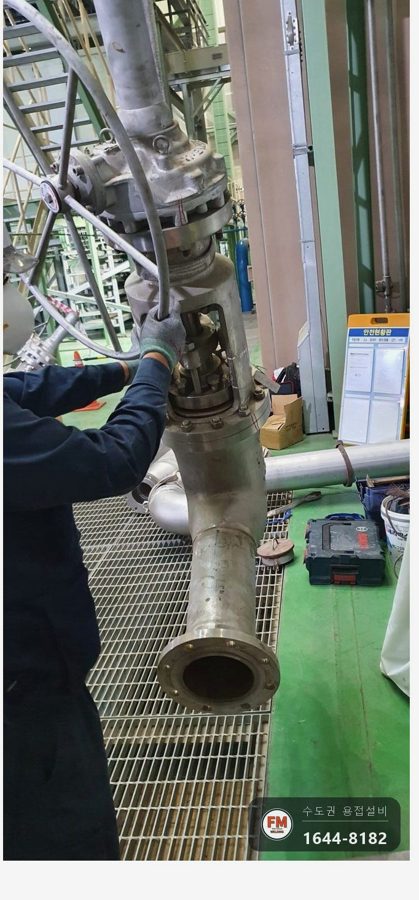

4. 브릿지 테크로 라인을 맞춘 다음 본용접에 들어갔습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

용접기는 DC/TIG 500이고 용가재로는 SMP-308을 썼습니다.

바꿔 넣은 배관과 부속은 SCH40 심리스 스케줄 배관입니다. 두께가 두꺼워 고압 라인에 들어갑니다.

현장 전력이 약해 발전기로 용접했습니다. 발전소 현장은 용접에 필요한 준비를 설비 쪽에서 도와줘서, 시간은 늦어져도 용접 자체에만 집중할 수 있습니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

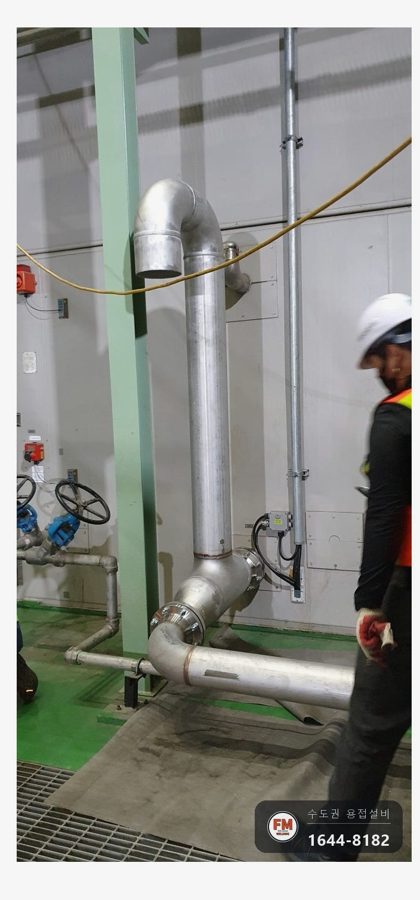

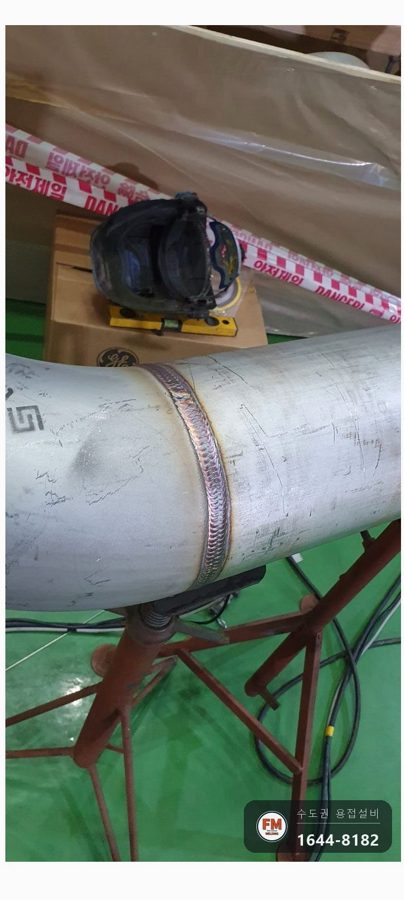

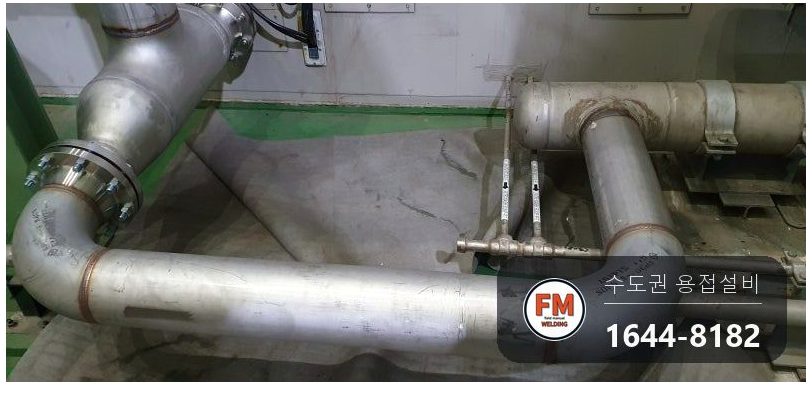

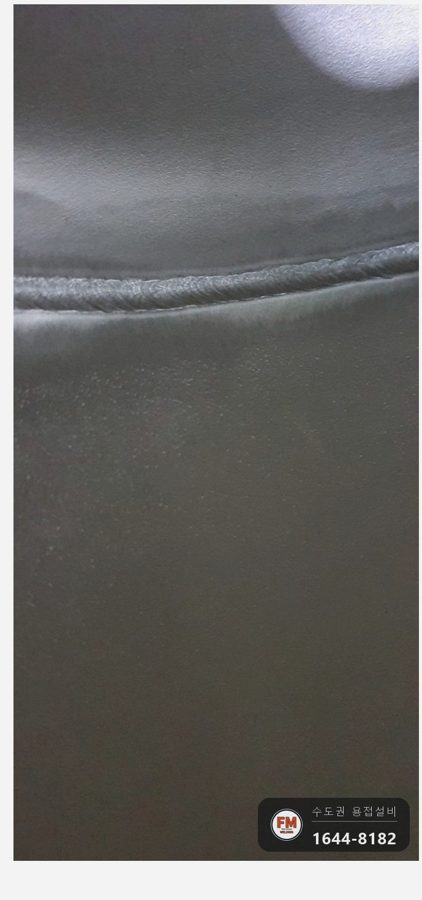

용접과 배관 교체를 전부 마쳤습니다.

바로 이튿날 비파괴검사를 받았는데 문제없이 통과했습니다. 발전소 라인은 수압테스트 대신 비파괴검사로 판정합니다.
