건물 옥상에 설치된 진공관 집열식 태양열 보일러 쪽에서 물줄기가 솟구쳤습니다. 새는 자리를 따라가 보니 저장 탱크 한쪽 끝, 덮개 안에 들어 있는 안전밸브였습니다.
급수를 막고 깨진 안전밸브를 같은 규격 새 밸브로 바꾼 뒤 엑셀관을 다시 물려 물을 채워 확인
밸브·연결부 누수 · · 사진 15장
작업 사진
현장에서 찍은 사진입니다. 순서대로 진행 과정이 담겨 있습니다.
작업 요약
| 작업 구분 | 밸브·연결부 누수 |
|---|---|
| 주요 증상 | 옥상 태양열 보일러의 저장 탱크 쪽에서 물줄기가 솟구침 |
| 원인 | 물이 그치지 않은 까닭은 안전밸브 파손입니다. 안전밸브 속에는 스프링이 있어 평소에는 밸브를 꾹 눌러 잠가 두고, 탱크 속 압력이 그 스프링 힘보다 세지면 밀려 열리며 물을 내보냅니다. 햇빛에 데워진 물은 부피가 커지고 그만큼 탱크 압력이 오르기 때문에 이런 밸브가 달려 있습니다. |
| 조치 | 급수를 막고 깨진 안전밸브를 같은 규격 새 밸브로 바꾼 뒤 엑셀관을 다시 물려 물을 채워 확인 |
| 사진 | 15장 |
이 작업에서 늘 지키는 것
작업 방식 — 크랙 끝까지 파내고 다층으로 살 올리기
주물 · 알루미늄 — 주물은 예열 · 후열 · 서냉, 알루미늄 예열은 두께에 따라
알루미늄 엔진블럭 풀용접 전류 — 150A 전후
보강 철판 — 2T 각파이프에 3T 철판
철 구조물 용접봉 — 저수소계 7016 · 3.2mm
밸브·연결부 누수, 어떤 상태였나요?
현장에 도착해 확인한 내용입니다.

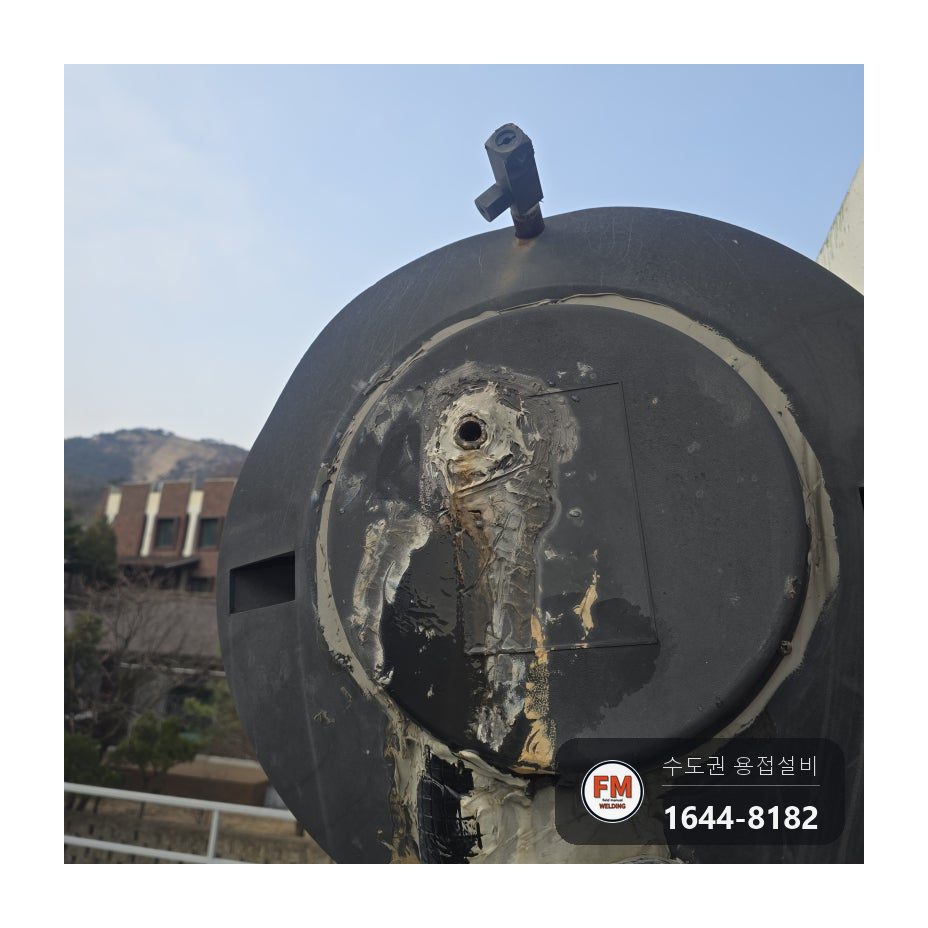

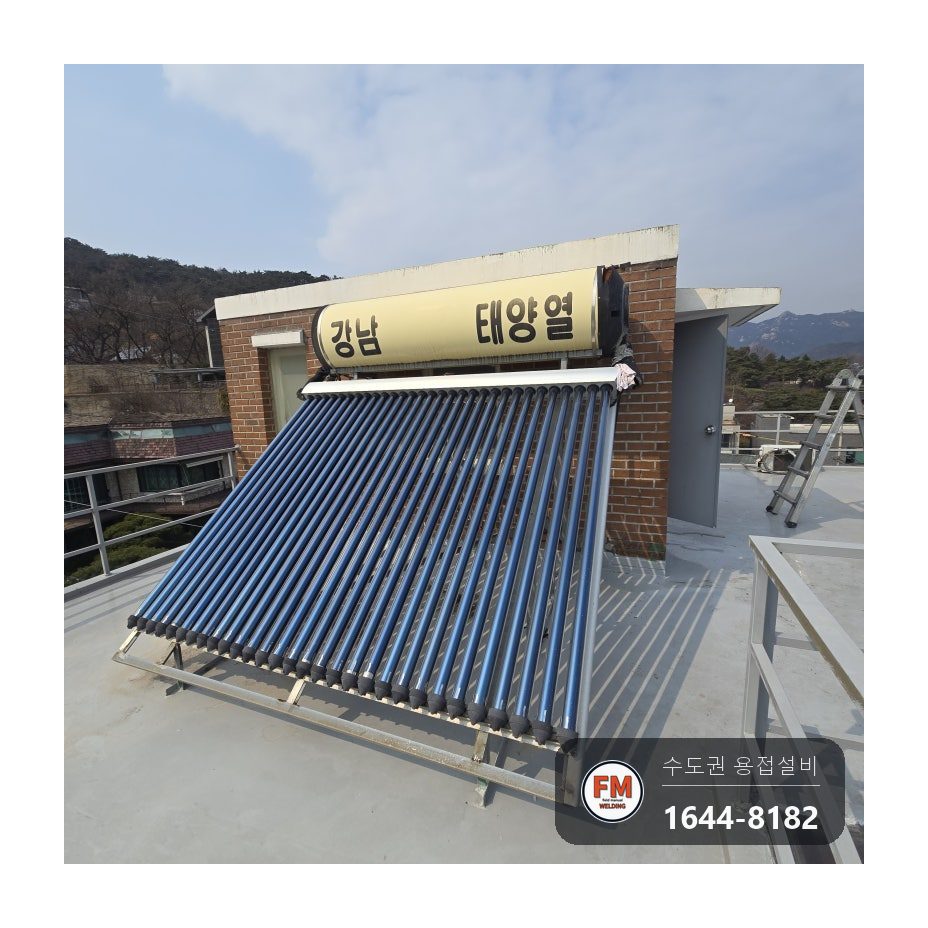

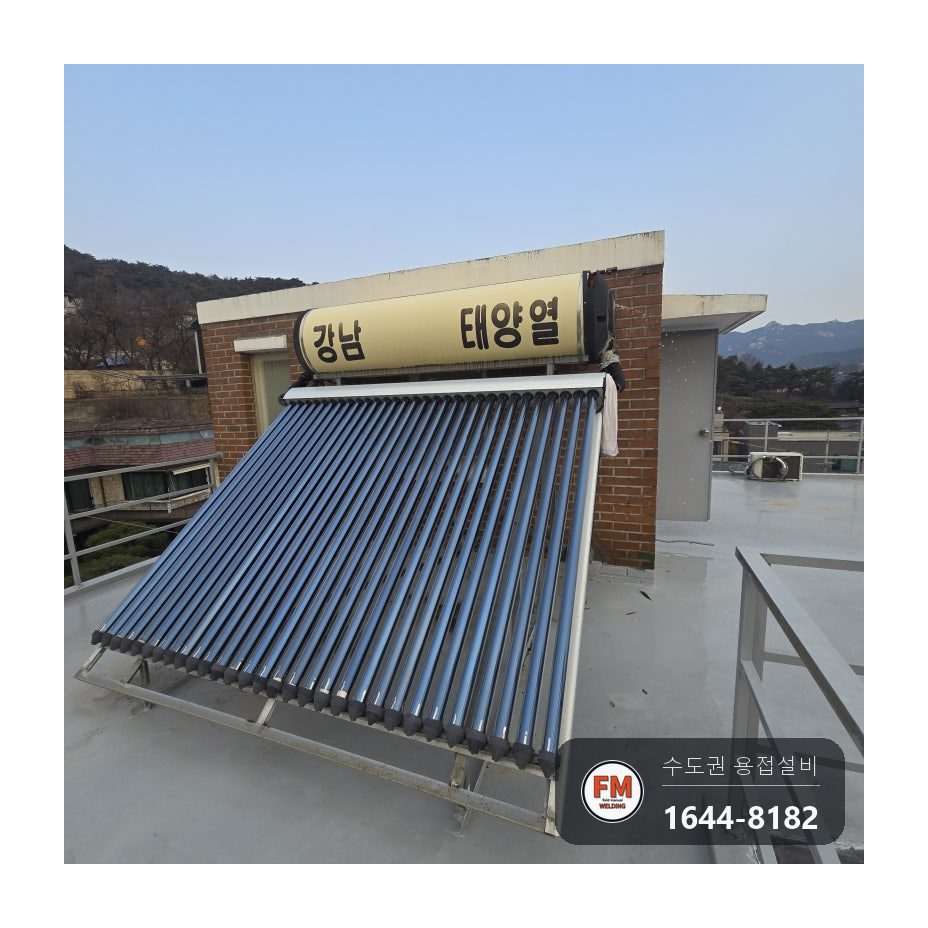

건물 옥상에 설치된 진공관 집열식 태양열 보일러 쪽에서 물줄기가 솟구쳤습니다. 새는 자리를 따라가 보니 저장 탱크 한쪽 끝, 덮개 안에 들어 있는 안전밸브였습니다.

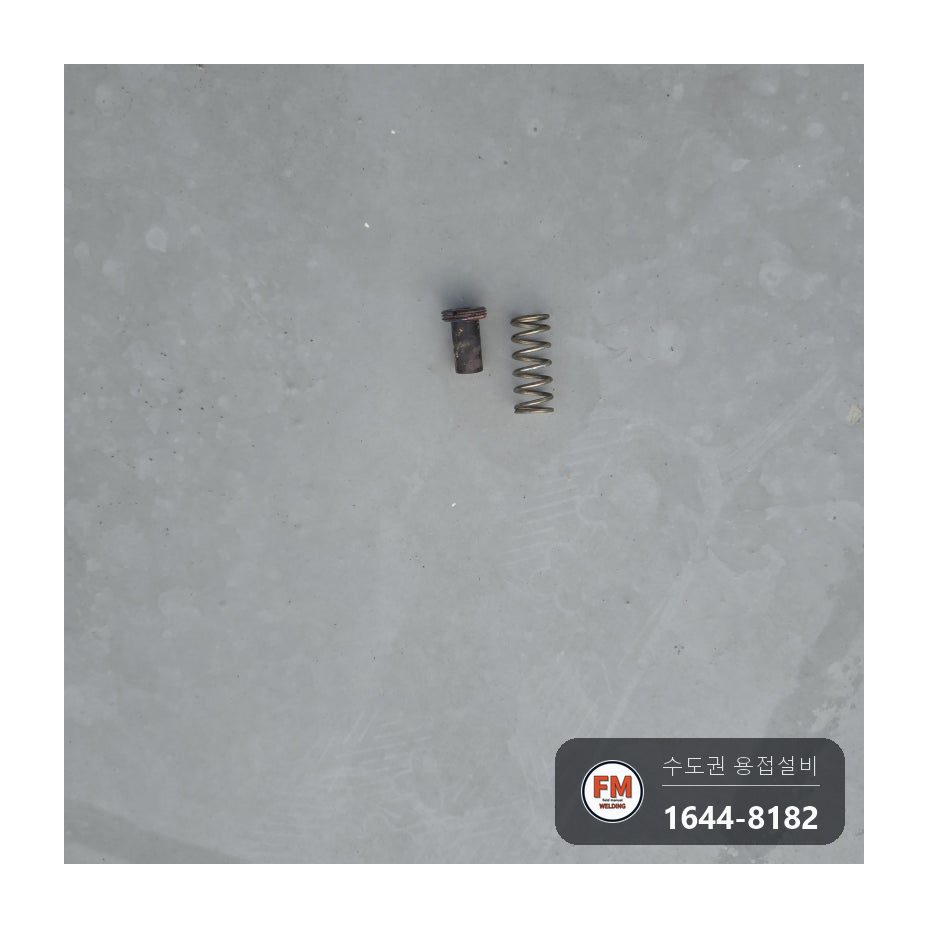

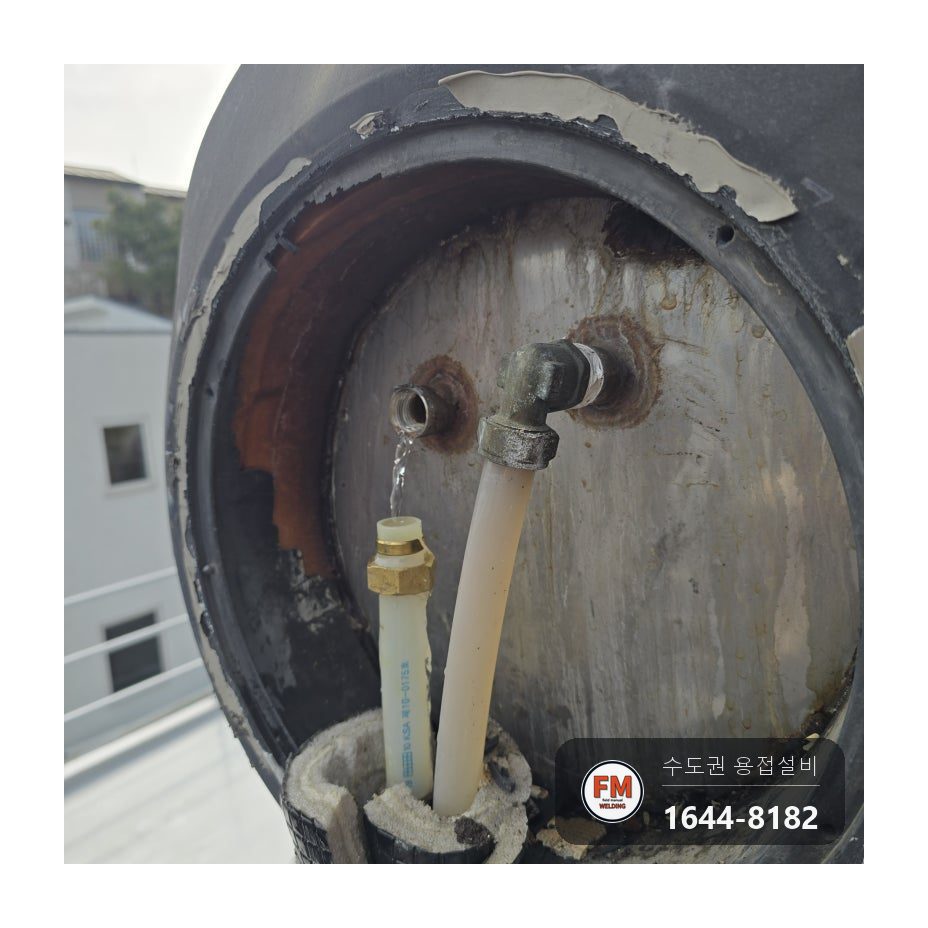

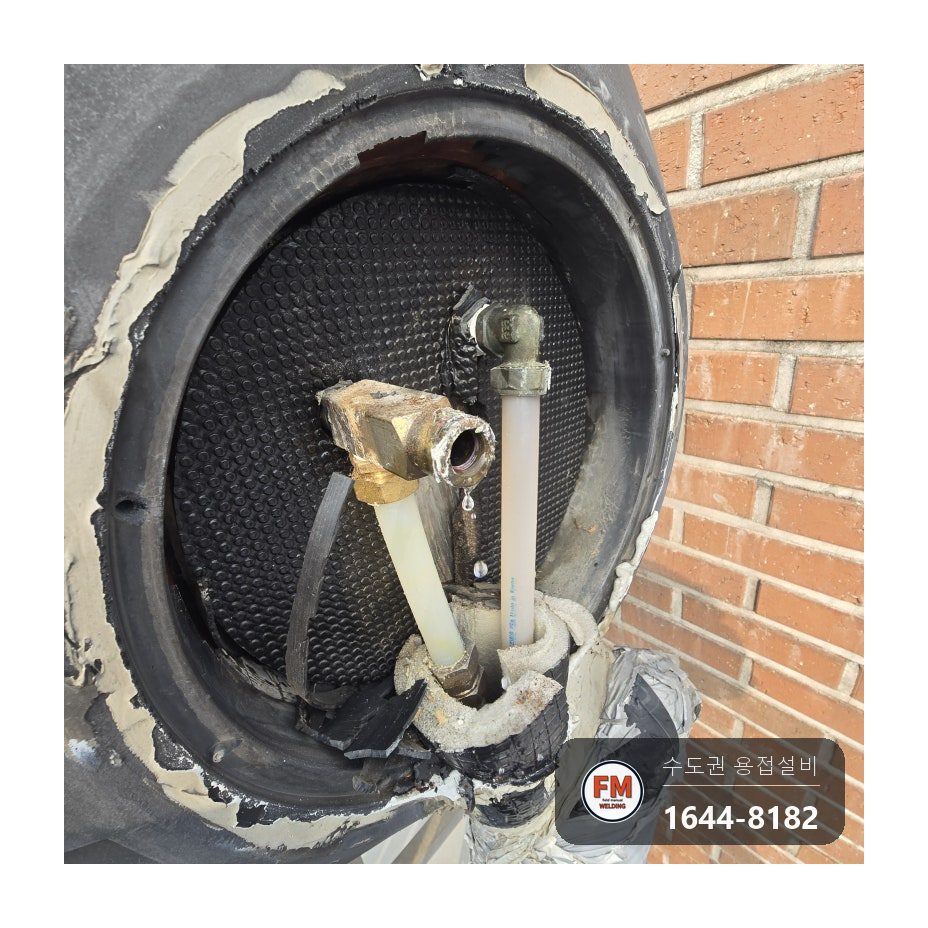

옥상 바닥에는 밸브 속에서 튕겨 나온 스프링과 자잘한 부품이 굴러다니고 있었습니다. 밸브 몸체가 깨지면서 물길을 닫아 둘 힘이 없어진 상태였습니다.
물이 새기 시작하면 탱크가 낡아 통째로 갈아야 하나 싶어 먼저 걱정하시는 분이 많습니다. 이 현장에서 망가진 것은 탱크 본체가 아니라 끝에 달린 밸브 한 개였습니다.
밸브·연결부 누수, 왜 이렇게 됐나요?
같은 증상이라도 원인은 다릅니다.
물이 그치지 않은 까닭은 안전밸브 파손입니다. 안전밸브 속에는 스프링이 있어 평소에는 밸브를 꾹 눌러 잠가 두고, 탱크 속 압력이 그 스프링 힘보다 세지면 밀려 열리며 물을 내보냅니다. 햇빛에 데워진 물은 부피가 커지고 그만큼 탱크 압력이 오르기 때문에 이런 밸브가 달려 있습니다.
밸브 몸체가 깨지면 눌러 잠그는 힘이 사라져 물이 멎지 않습니다. 새는 게 싫다고 안전밸브 출구를 틀어막으면 오히려 위험합니다. 온도가 올라 탱크 압이 높아져도 빠질 데가 없으니 탱크와 관에 부담이 쌓이고 누수가 더 크게 번질 수 있습니다.
물이 몇 방울 맺혔다가 그치는 정도라면 압력을 덜어 내는 정상 작동일 수 있습니다. 물이 다 식은 뒤에도 계속 흐르거나 이번처럼 세차게 뿜어 나오면 밸브 교체가 필요합니다.
밸브·연결부 누수, 어떻게 고쳤나요?
작업 순서와 방법입니다.
- 가장 먼저 탱크로 물을 넣는 급수 차단밸브를 잠갔습니다. 물을 막지 않고 밸브를 풀면 들어오는 물이 풀린 자리로 그대로 터져 나옵니다.
- 이 기종용 안전밸브를 갖고 있는 부품 업체에 전화로 재고를 확인하고, 그 길로 가서 새 밸브를 사 왔습니다.

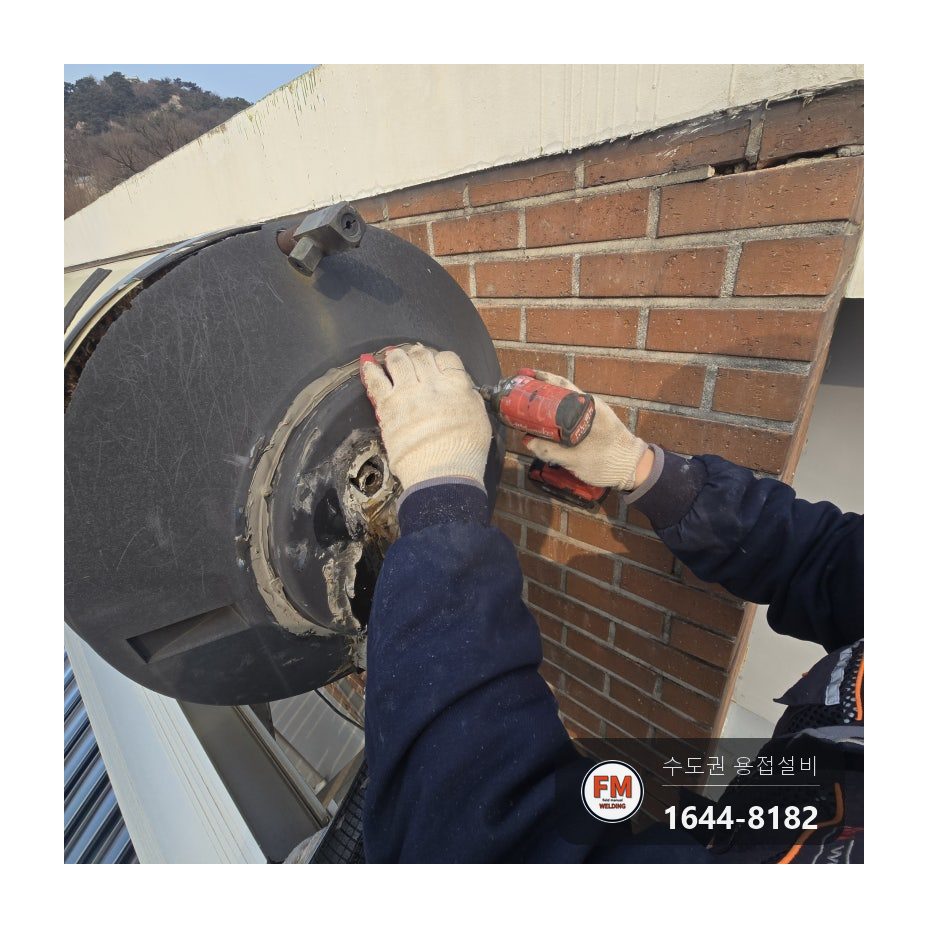

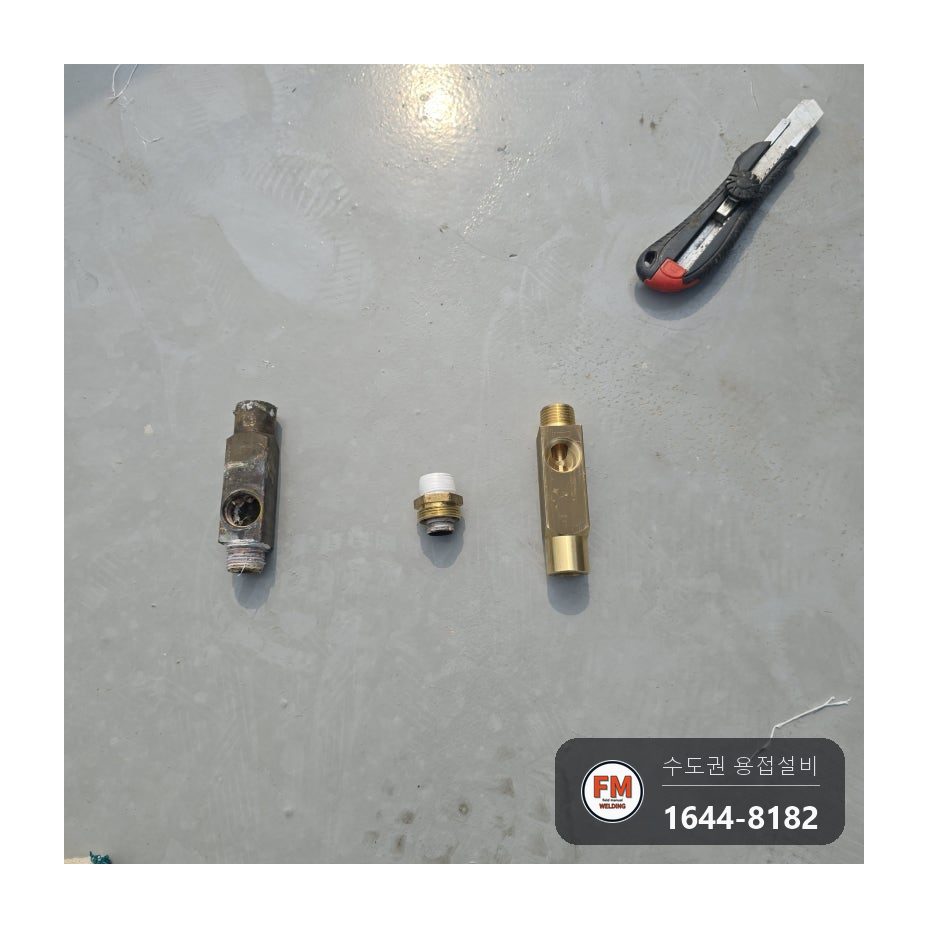

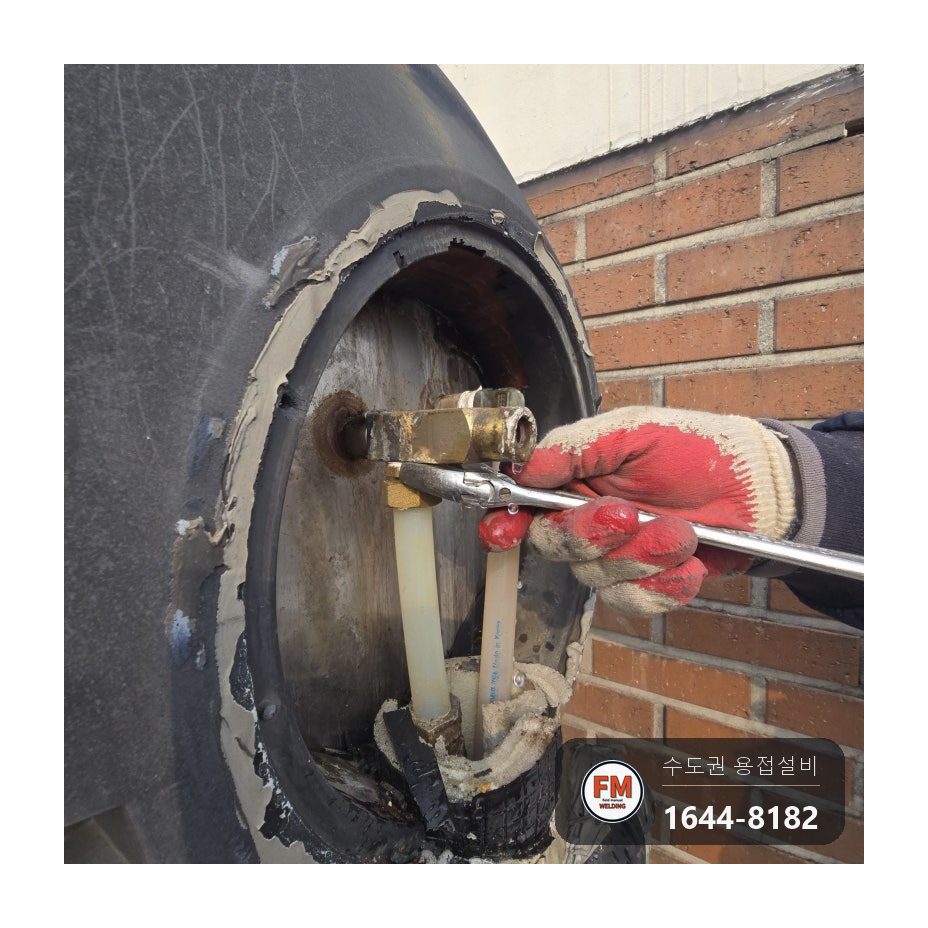

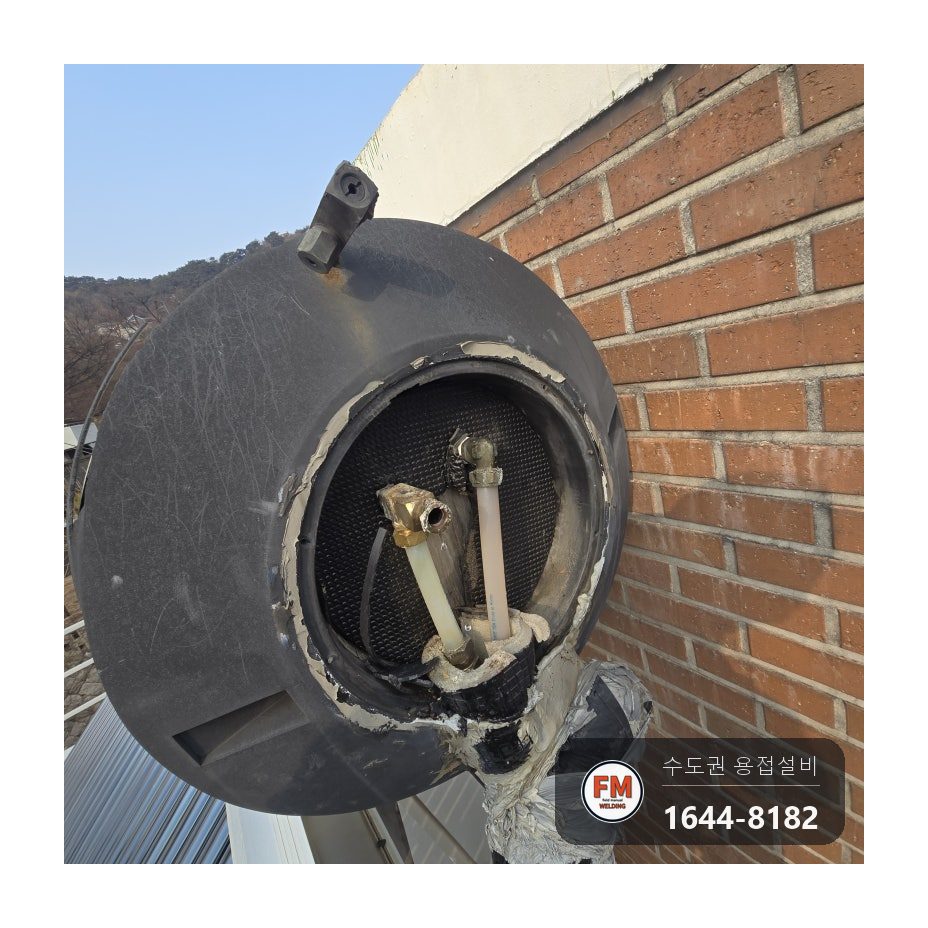

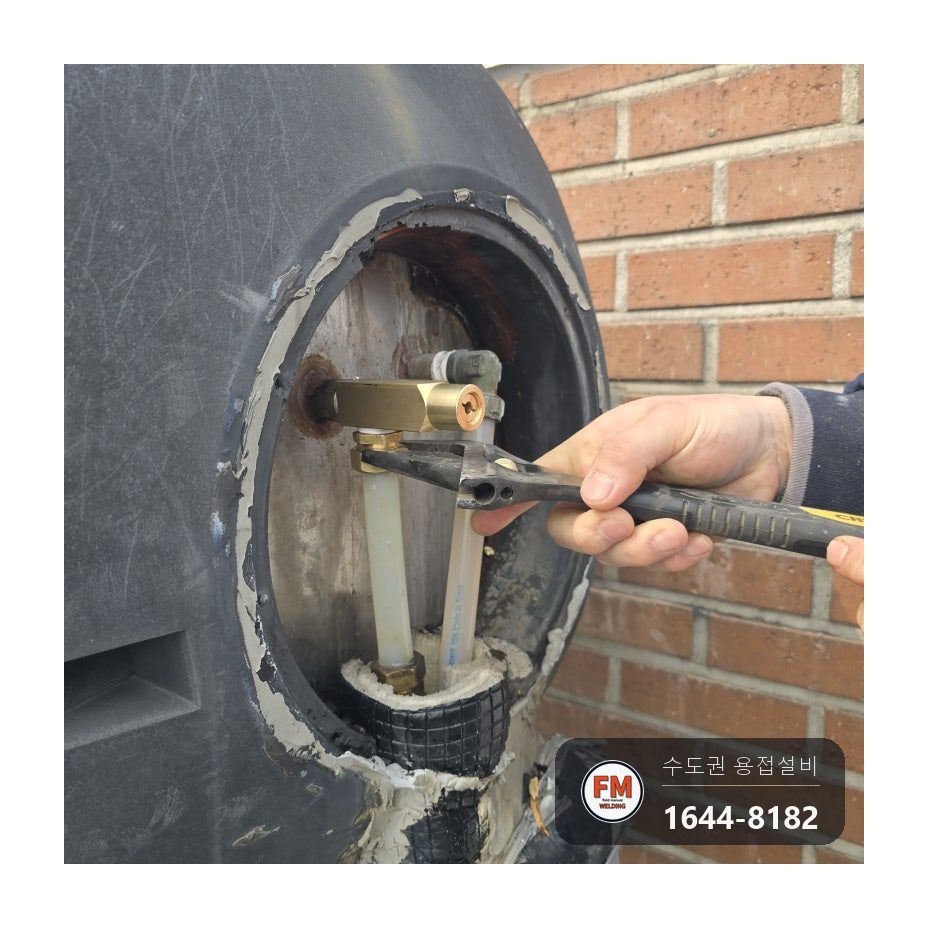

- 저장 탱크 끝 덮개를 고정한 나사를 풀어 덮개를 벗기고, 밸브에 물려 있던 엑셀관 연결 소켓을 풀었습니다. 그다음 깨진 안전밸브를 탱크에서 돌려 뺐습니다.

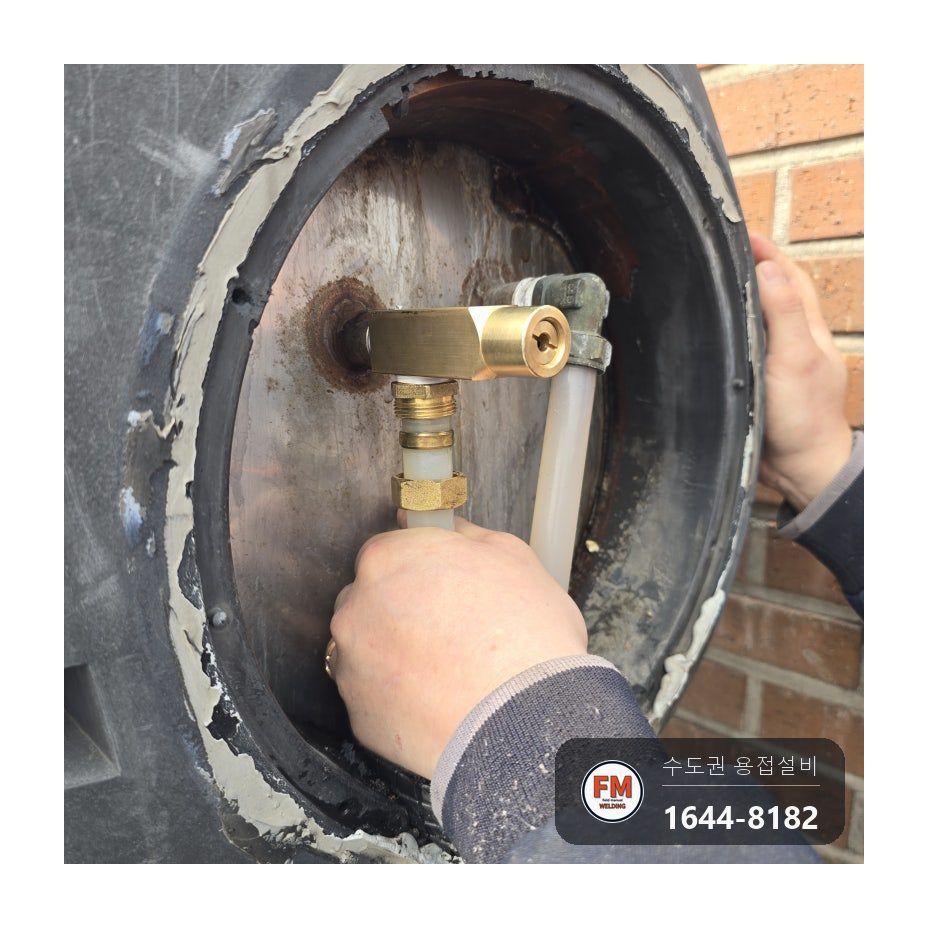

- 새 안전밸브를 탱크 구멍에 돌려 끼우고, 엑셀관을 소켓으로 다시 물렸습니다. 이 현장은 용접을 하지 않았고 밸브 교체와 재연결만으로 끝났습니다.
무엇을 썼나요?
사용한 자재와 장비입니다.

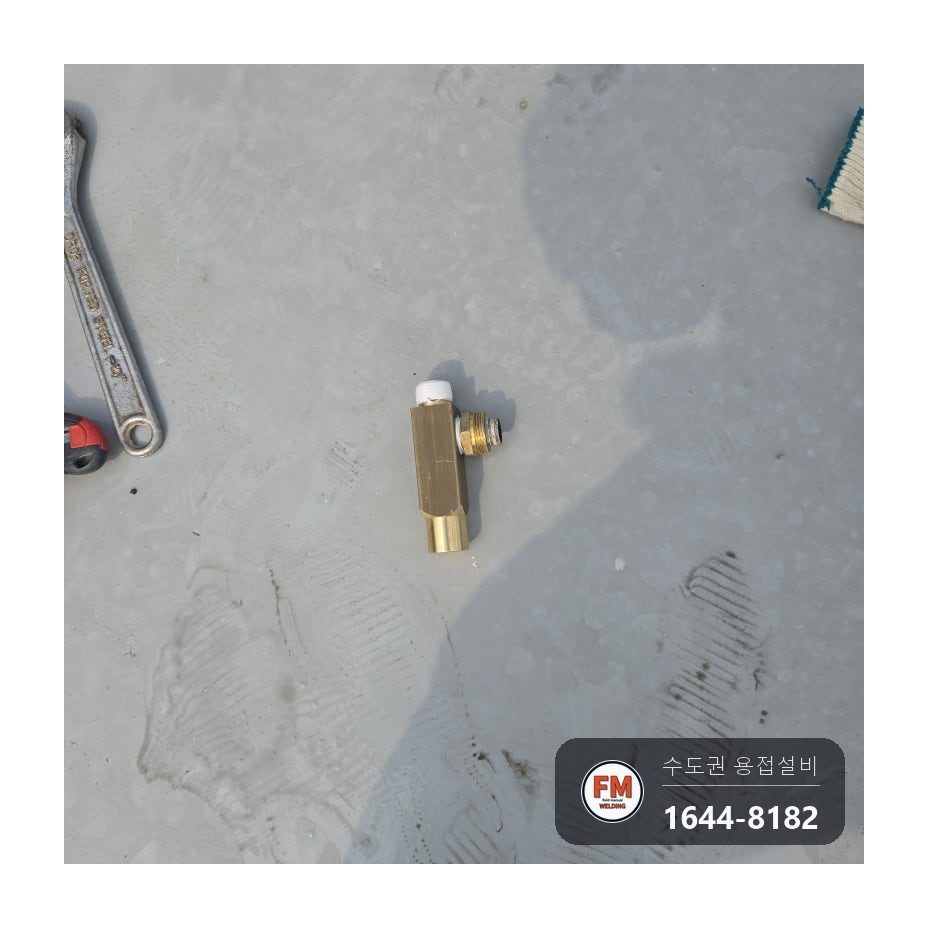

새 안전밸브는 탱크 구멍의 나사 규격과 열림 압력이 원래 것과 같은 제품으로 골랐습니다. 비슷해 보이는 밸브라도 이 두 가지가 다르면 쓸 수 없습니다. 배관 연결에는 엑셀관 연결 소켓을 다시 썼습니다.
엑셀관은 열에 잘 견디는 가교 폴리에틸렌 재질 관으로, 급수와 온수 배관에 씁니다. 쇠 파이프처럼 끝에 나사를 내지 않고 소켓에 끼워 잇는 방식입니다.

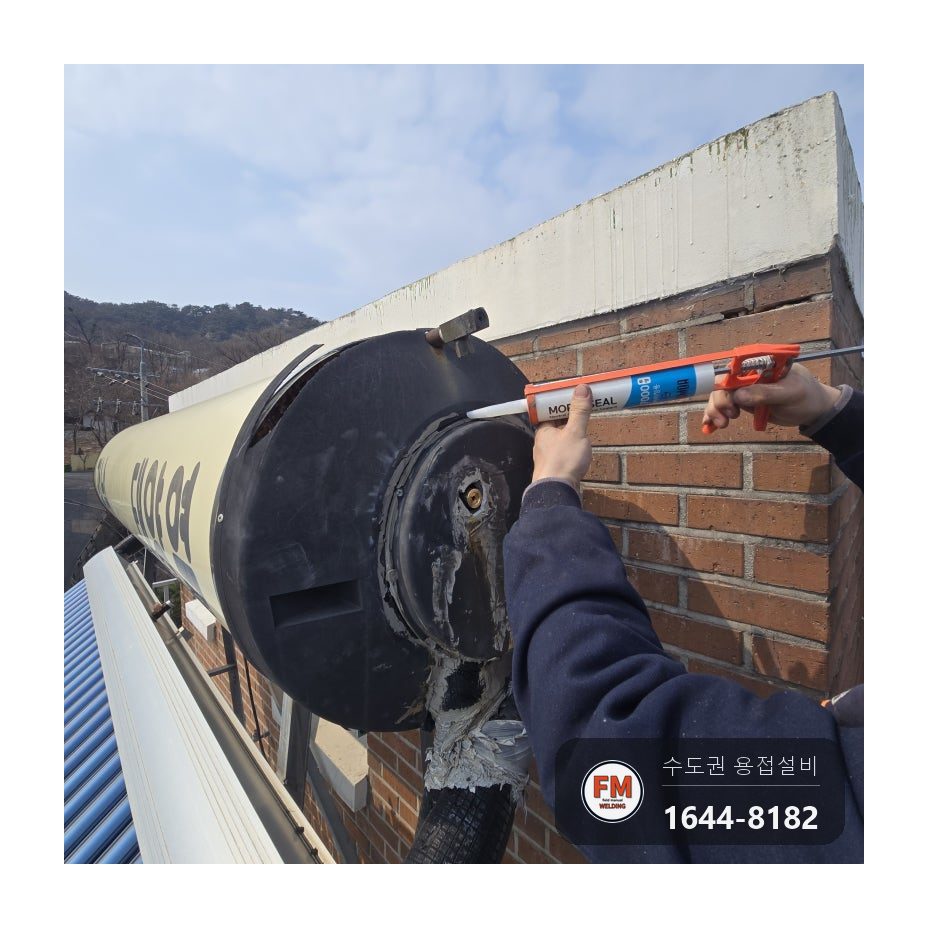

덮개를 닫은 다음 둘레 틈은 실링재를 둘러 막았습니다.
마무리는 어떻게 했나요?
작업 후 확인한 내용입니다.

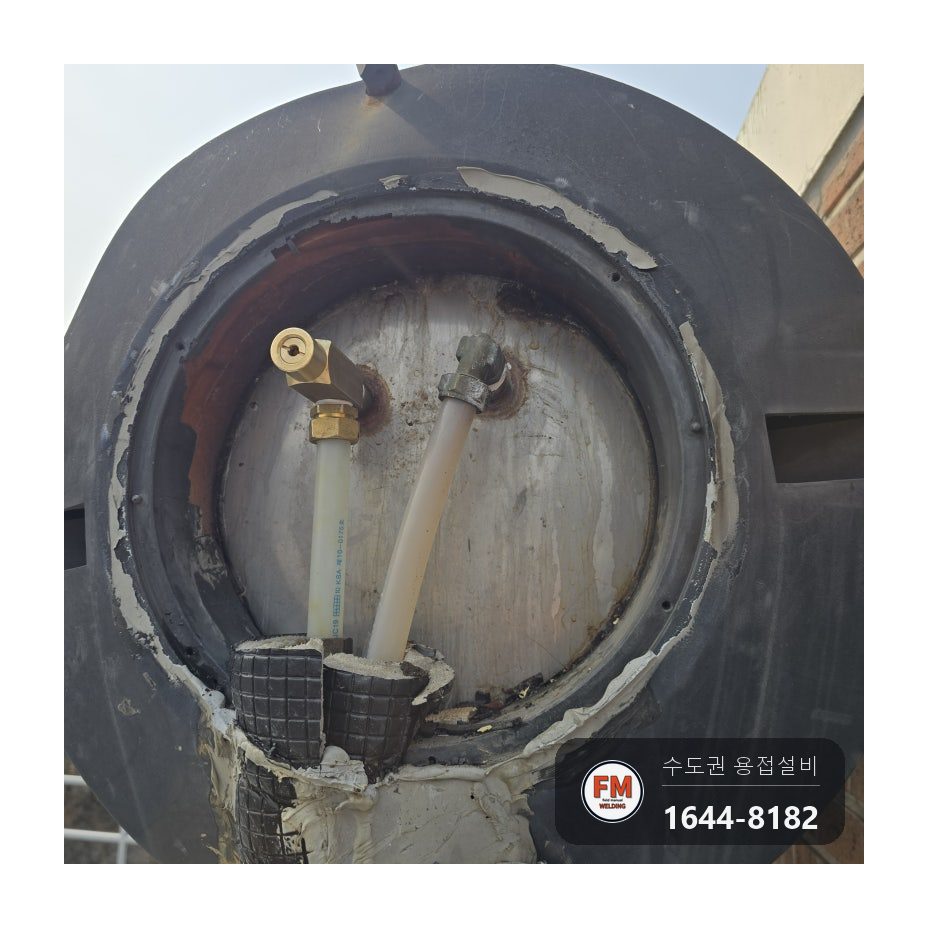

잠가 두었던 차단밸브를 열어 탱크에 물을 다시 받고, 물이 압을 받는 상태에서 새 밸브 둘레와 소켓에 물기가 비치는지 살폈습니다.
물기가 비치지 않는 것을 본 뒤 덮개를 원래대로 덮고 처음에 뺐던 나사를 다시 박았습니다. 보일러 본체는 바꾸지 않고 계속 쓰시게 됐습니다.
태양열 보일러는 햇빛을 모으는 집열관, 데운 물을 담는 저장 탱크, 그 사이를 잇는 관과 밸브로 나뉘어 있습니다. 물기가 보일 때 덮어놓고 막지 말고 어느 부분에서 나오는지부터 찾는 것이 수리 범위를 줄이는 길입니다.
