가드레일·볼라드, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

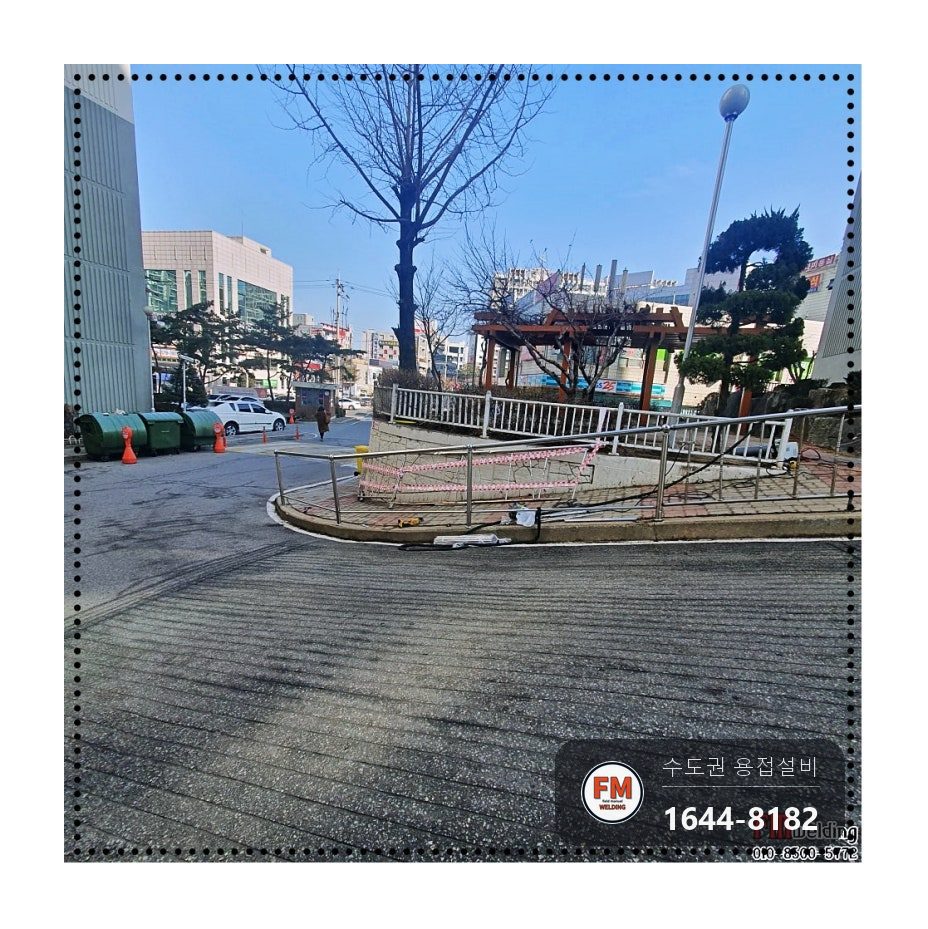

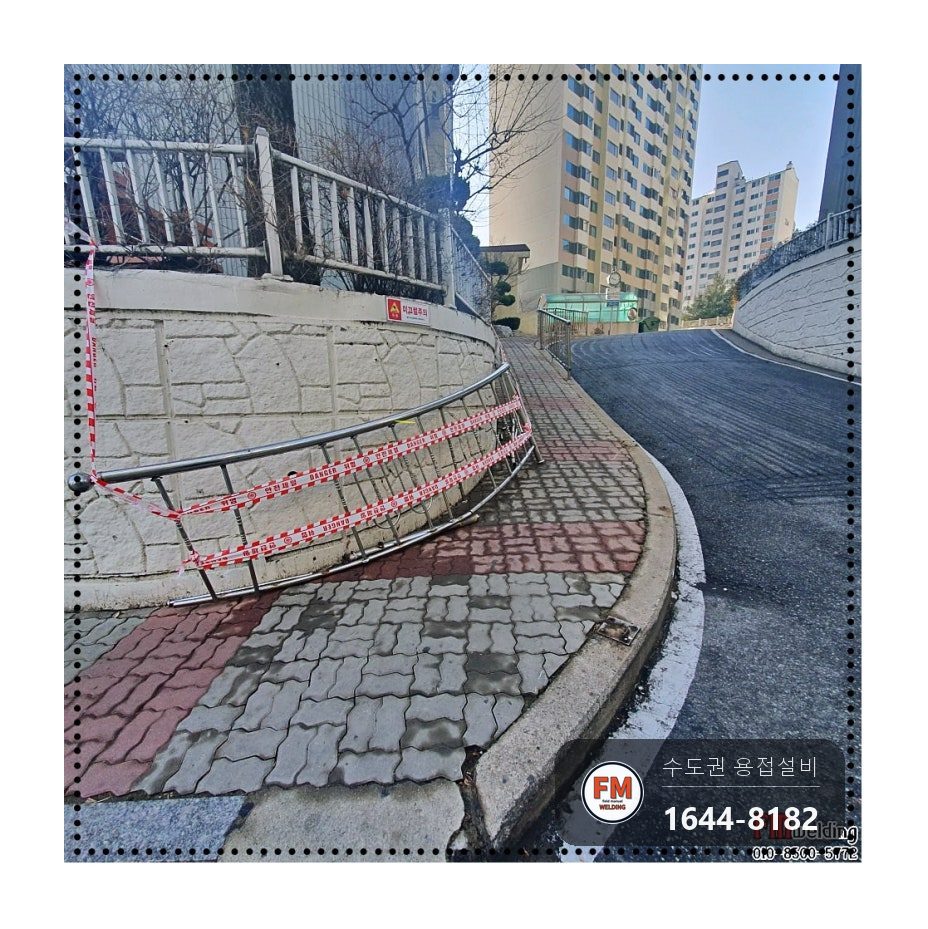

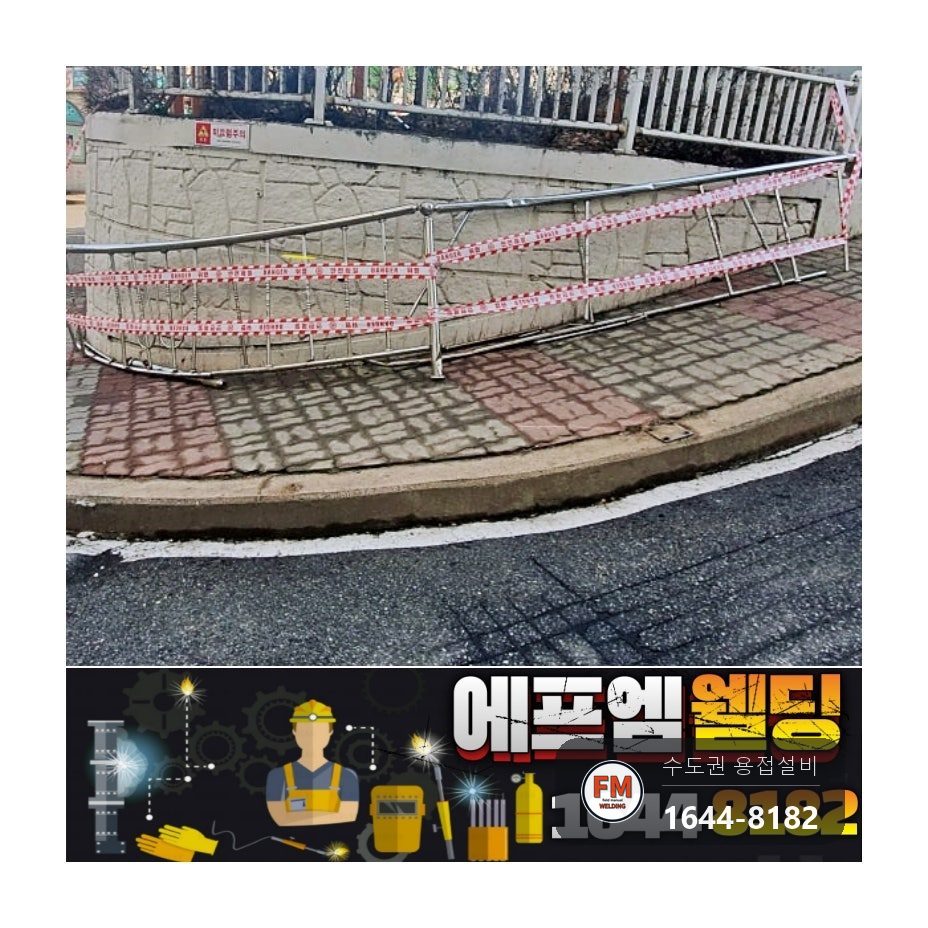

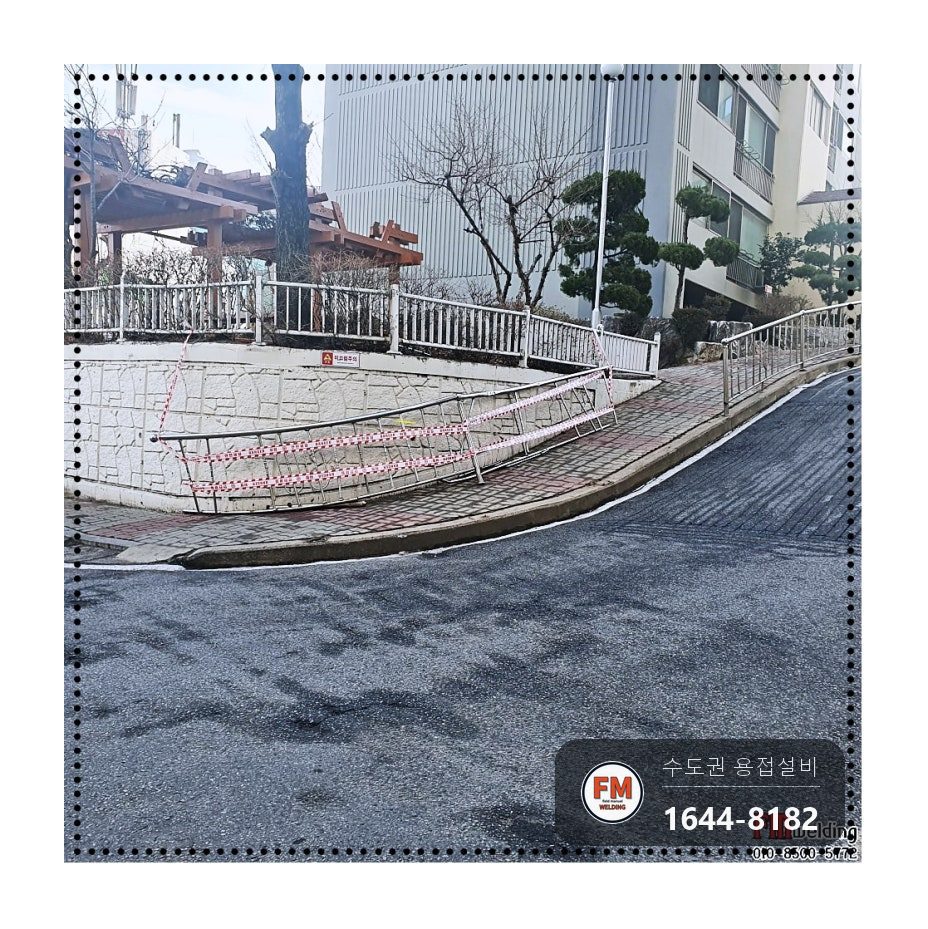

아파트 단지 들머리 가드레일이 택배 트럭과 부딪혀 망가졌는데요. 오르막에서 사람 다니는 길과 차 다니는 길을 갈라 주는 곳입니다.

망가진 정도가 컸는데요. 처음 만들 때 비탈을 따라 휘어지게 세운 자리라, 일부만 손봐서는 선을 되살릴 수 없었습니다.

세운 지 오래되기도 해서 손잡이와 기둥 사이 이음에는 부식이 진행되고 있었습니다.

바닥에 박힌 앵커 역시 부식돼 있었습니다.

가드레일·볼라드, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

바로 드러난 원인은 차에 받힌 것인데요. 다만 휘어진 구간은 일부 보수로는 선을 맞추기가 어렵습니다.

이음과 앵커까지 부식된 상태라면 일부 수리가 도리어 더 번거롭습니다. 손보는 김에 부식된 부재를 떼어 내야 하기 때문입니다.

선이 조금만 비틀려도 가드레일에 실리는 무게가 고르게 퍼지지 않아, 어느 한 곳부터 망가지게 됩니다.

가드레일·볼라드, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 상태를 본 뒤 바꾸는 쪽으로 정하고, 자재와 장비를 챙겨 찾아갔습니다.
2. 부식된 바닥 앵커와 말썽인 부재를 모두 떼어 냈습니다.

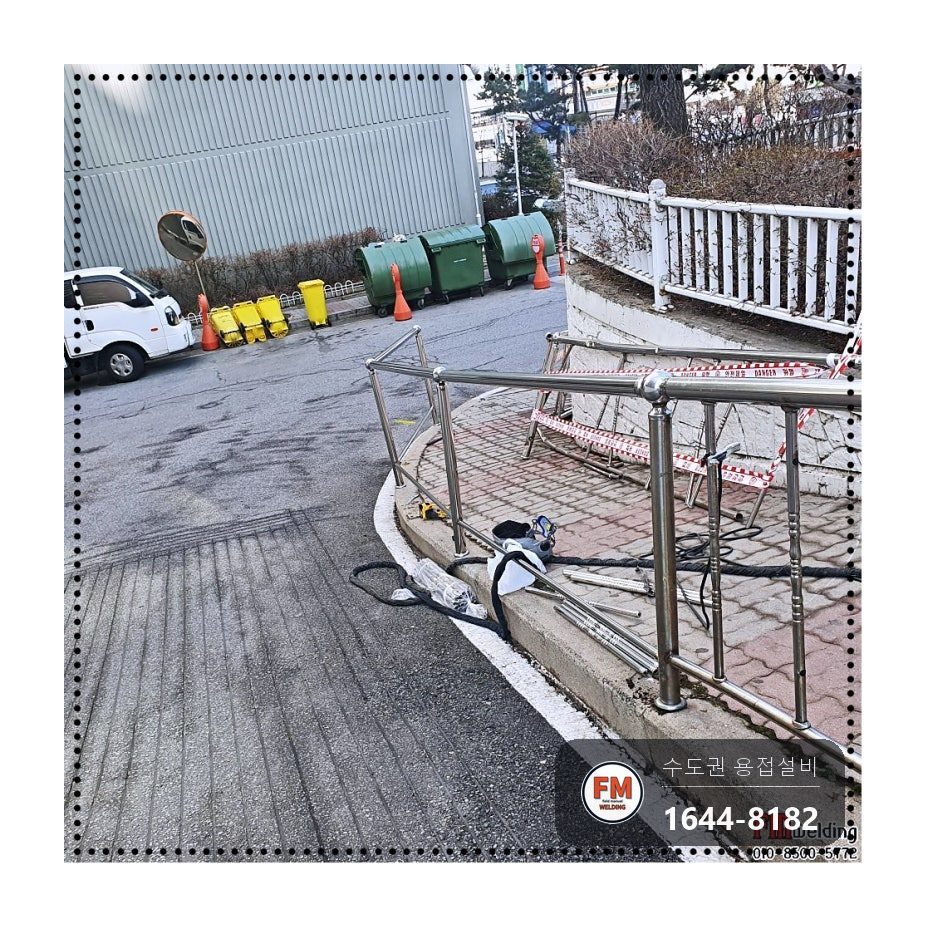

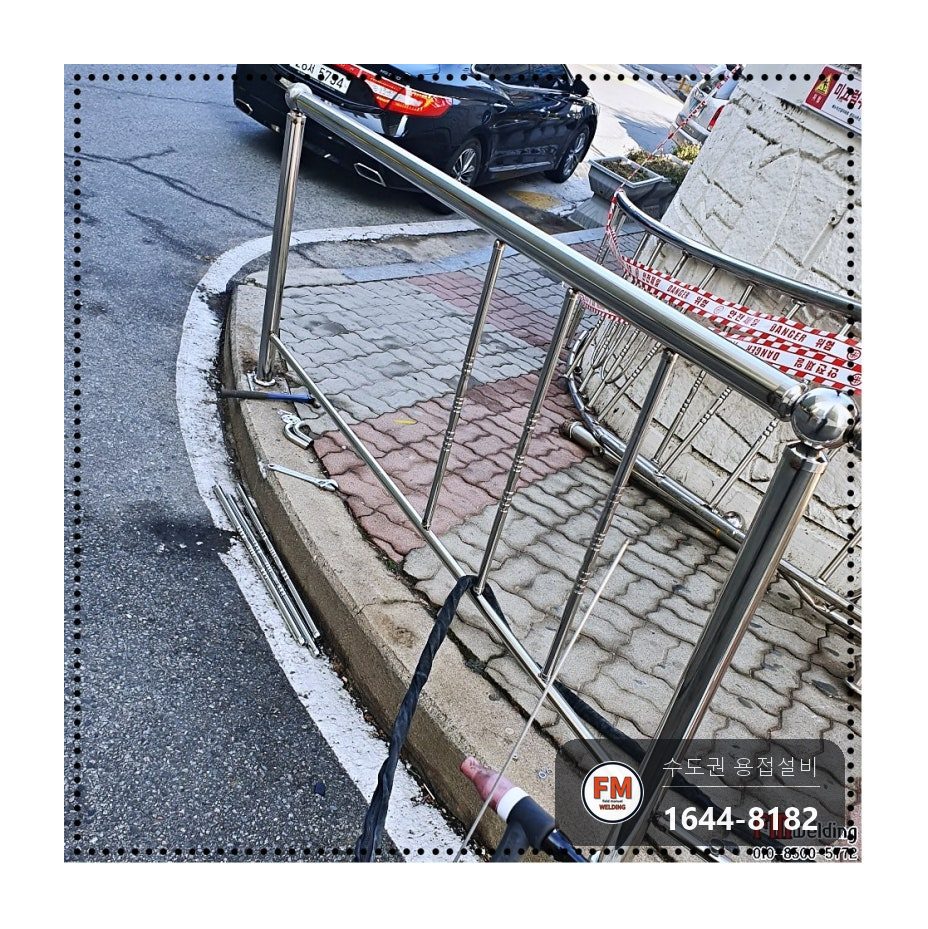

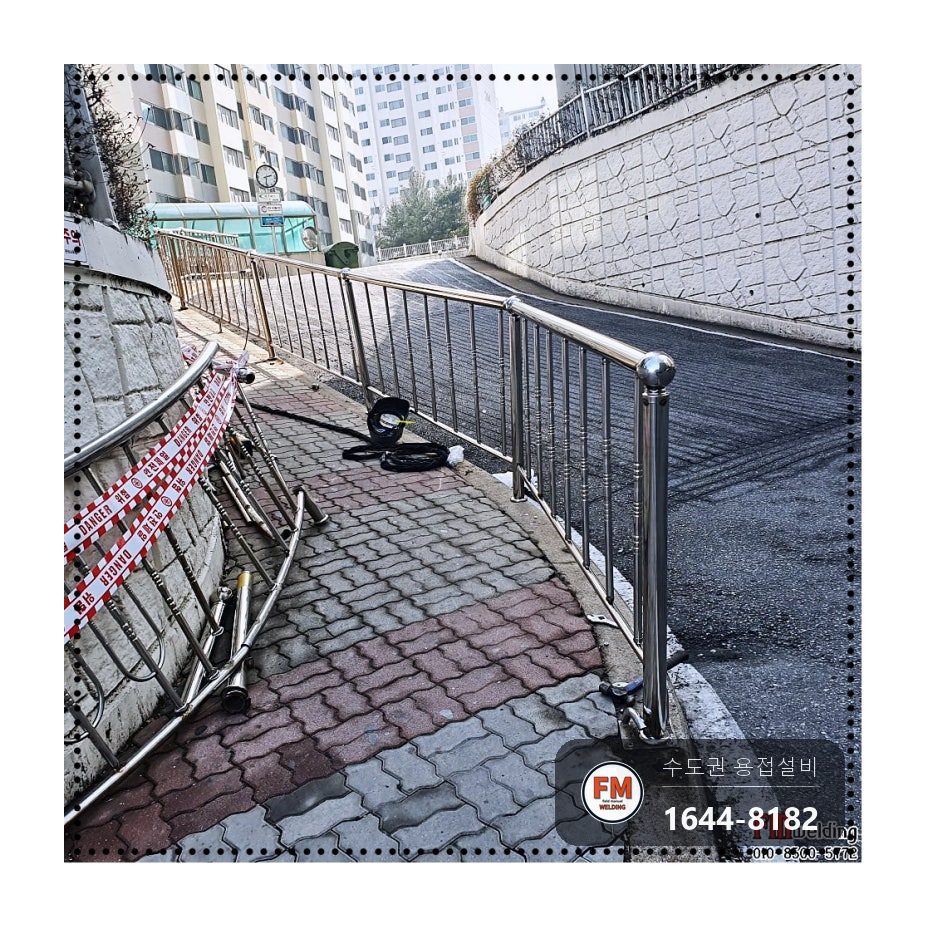

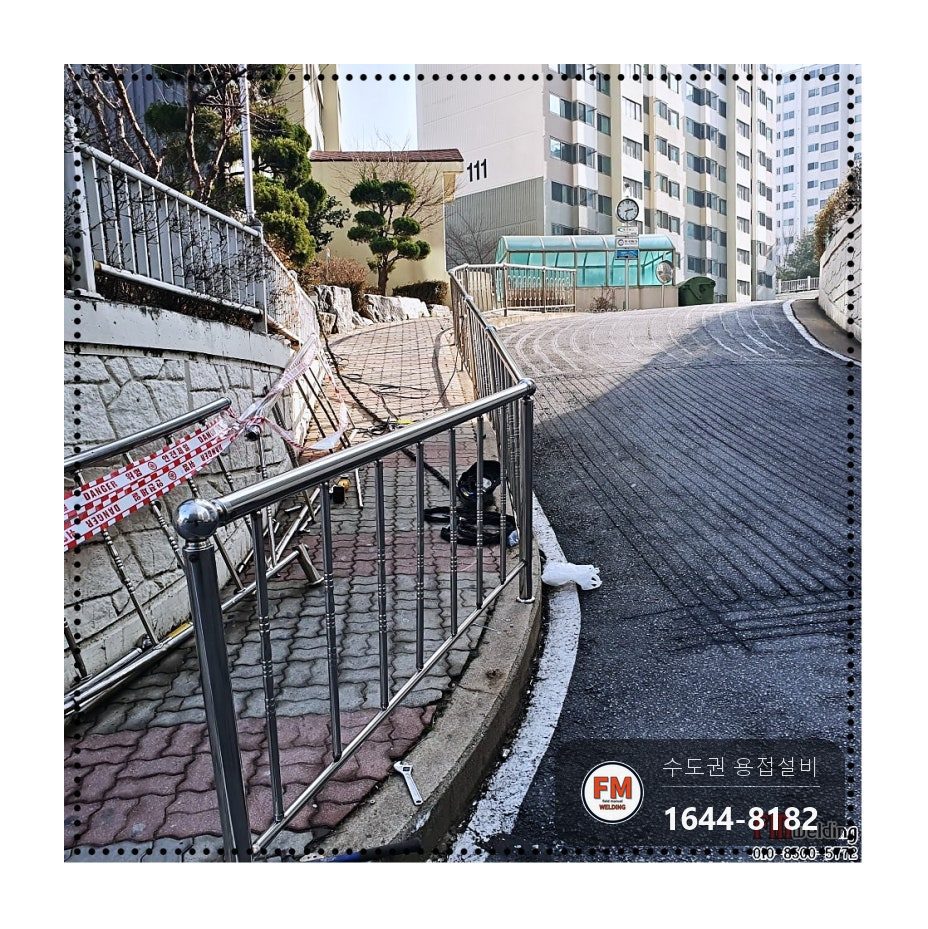

3. 자재와 부속으로 뼈대부터 짰는데요. 휘어지며 이어지는 구간이라 손잡이가 끊김 없이 부드럽게 이어지게 맞췄습니다.

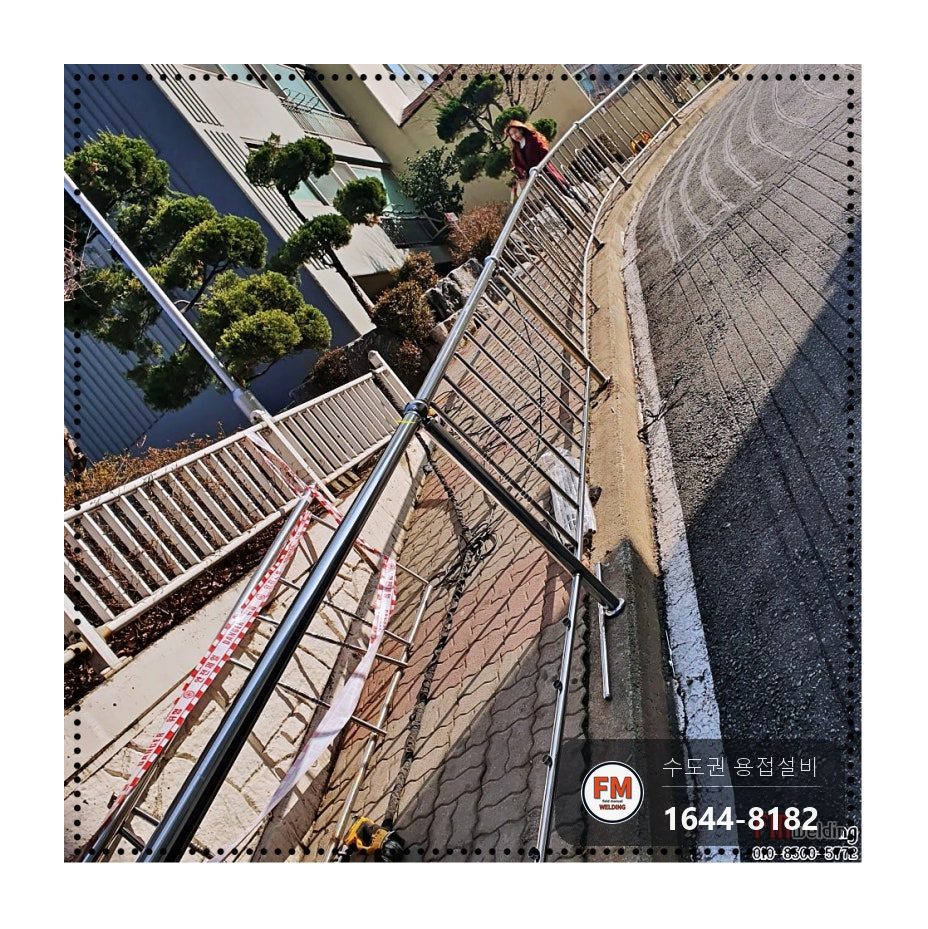

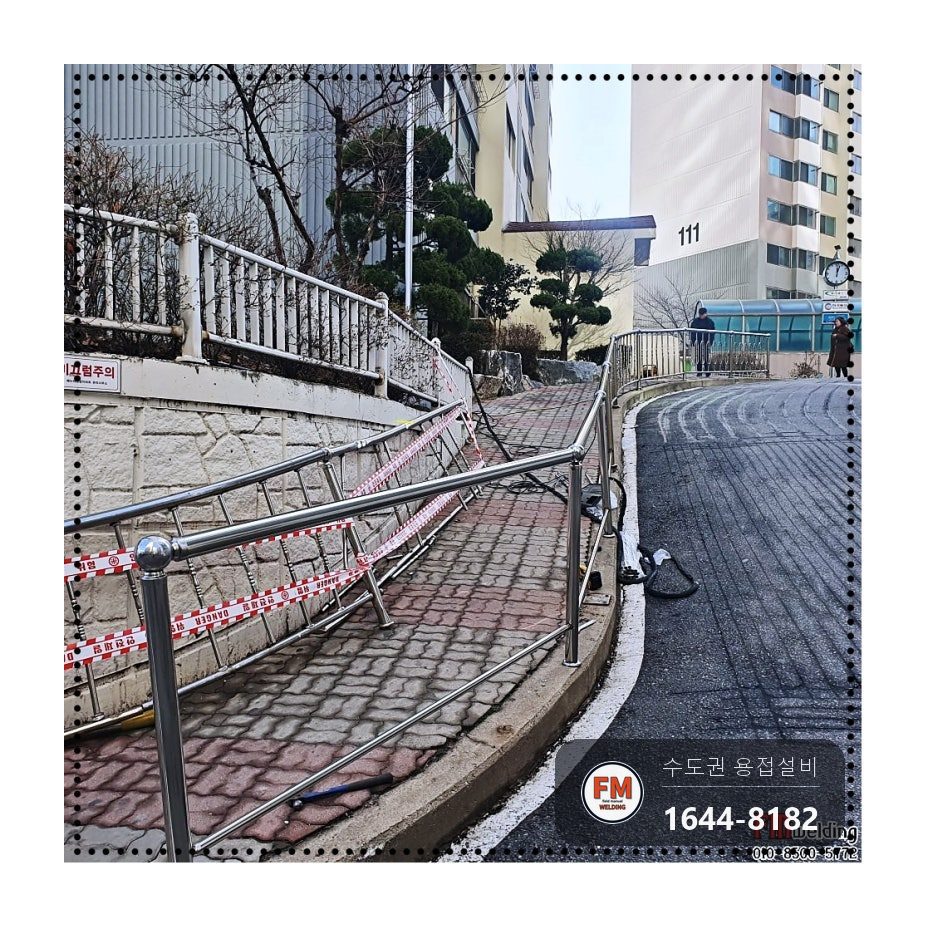

4. 선이 반듯하게 떨어지도록 전체 모양을 잡은 다음 가운데 지지대를 넣었습니다.
5. 가접으로 붙잡아 둔 채 전체 균형을 살피고 나서 알곤으로 본접했습니다.
6. 사람이 많이 지나는 끝 쪽은 용접 비드를 두툼하게 올렸는데요. 베이스판에는 서포트를 붙여 기둥이 튼튼히 서게 했습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

휘어진 구간에 들어가는 자재는 현장에서 맞춰 다듬습니다. 비탈과 굽은 정도가 함께 들어간 곳이라 기성 규격으로는 선이 맞지 않습니다.

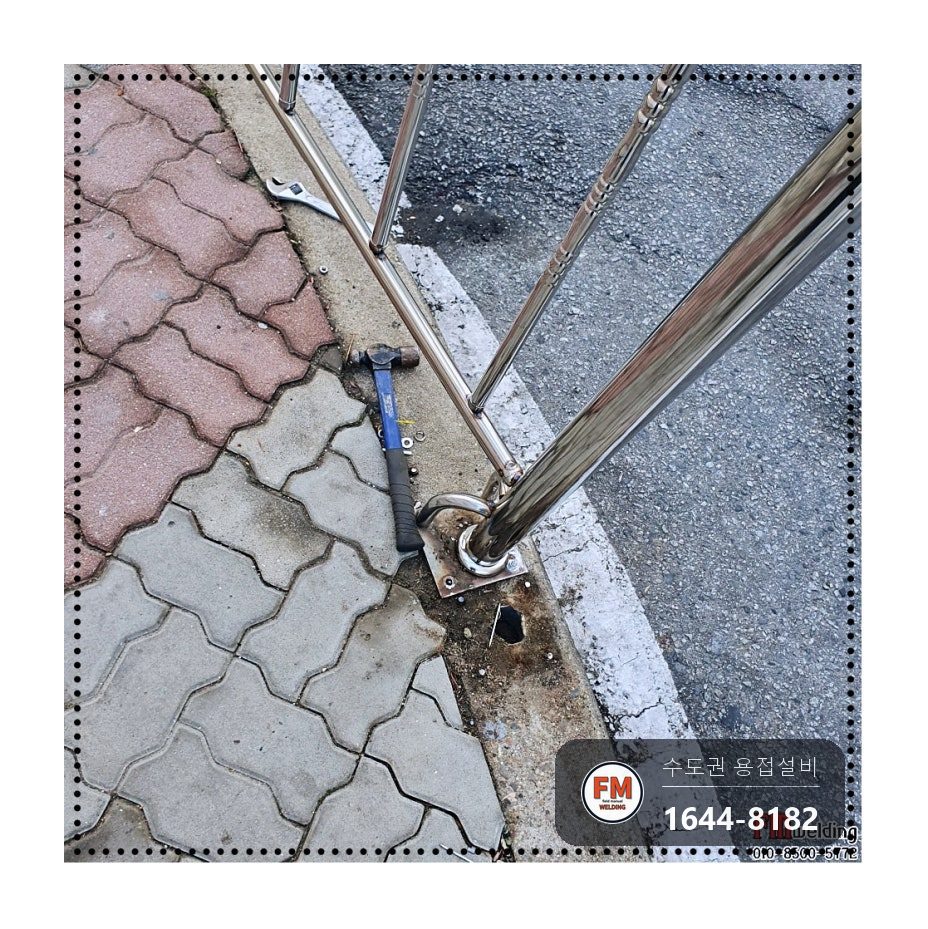

베이스판 서포트는 기둥 아래를 괴는 게 아니라 바닥판을 떠받치는 보강입니다. 차에 자주 받히는 곳이라면 이 보강이 있어야 기둥이 밀려나지 않습니다.

알곤은 이어지는 부위를 한 덩어리로 녹여 붙입니다. 가드레일처럼 충격을 견뎌야 하는 시설에 알맞은 방법입니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

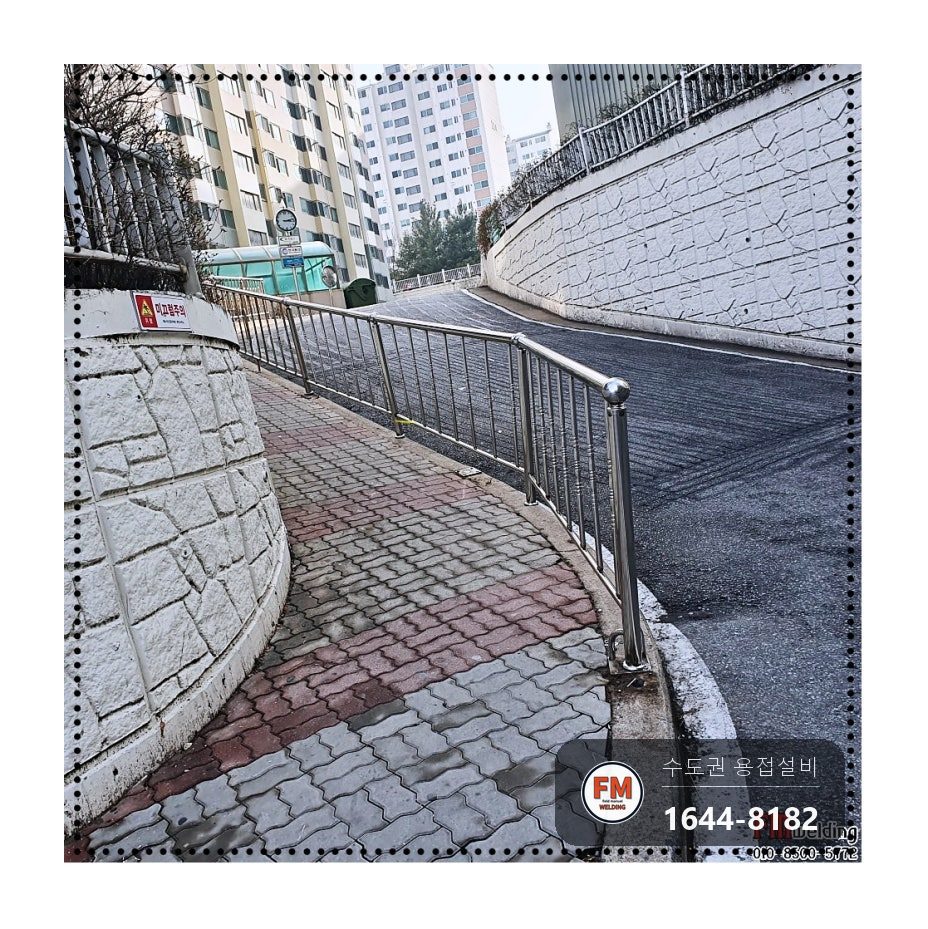

시험해 보니 흔들림이 전혀 없었습니다.

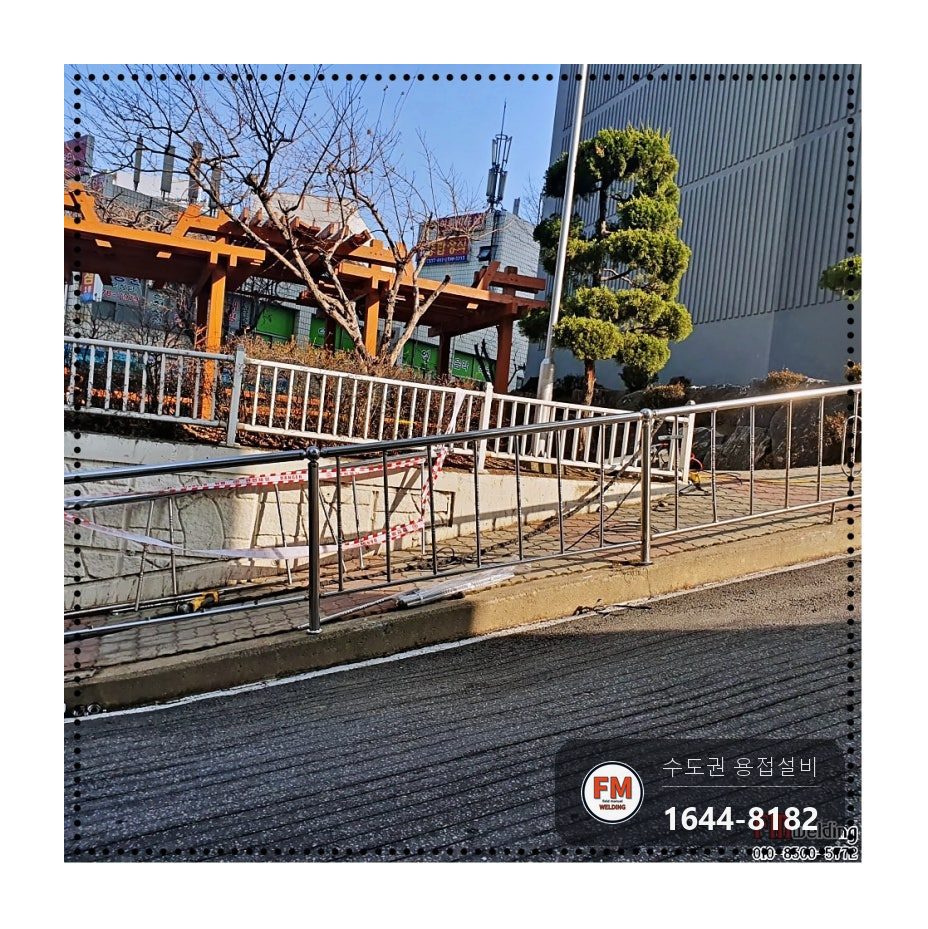

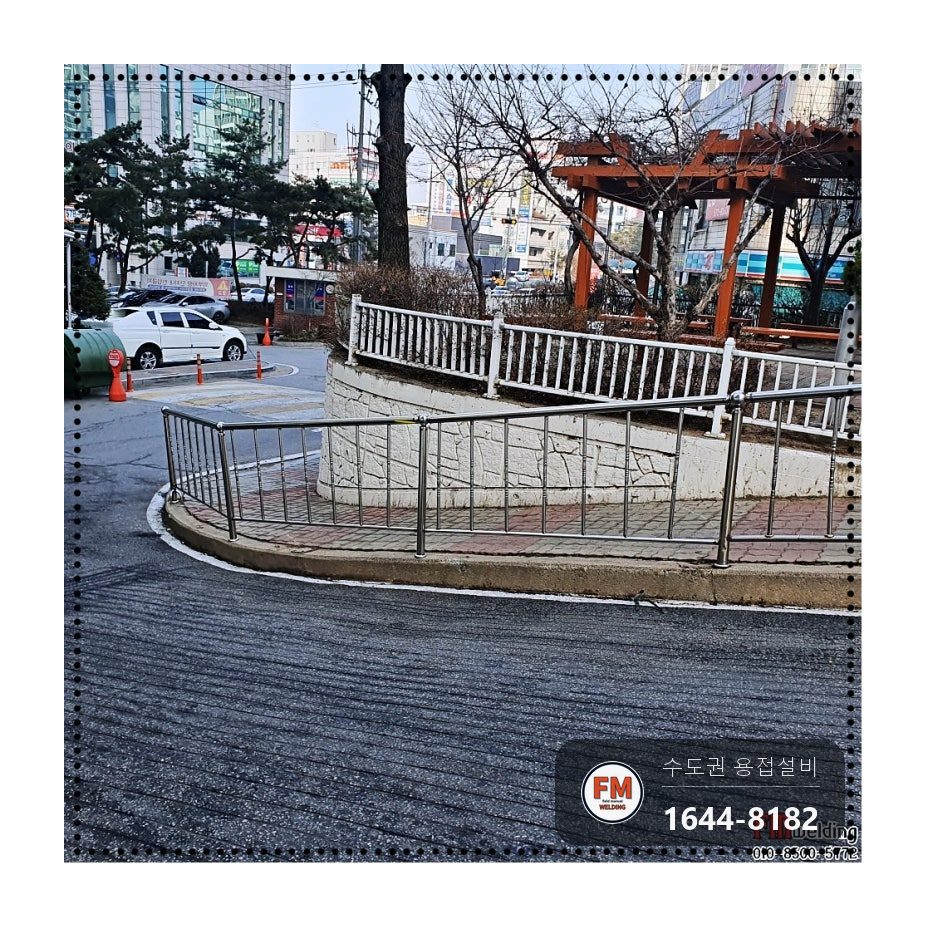

선이 매끄럽게 이어진 것을 관리소장님과 함께 살펴본 뒤 마쳤습니다. 고칠지 바꿀지는 형편에 따라 달라서, 현장을 먼저 보고 정합니다.
