공연장 알루미늄 무대소품 크랙 수리 · 각파이프 4T 판재 보강 출장용접

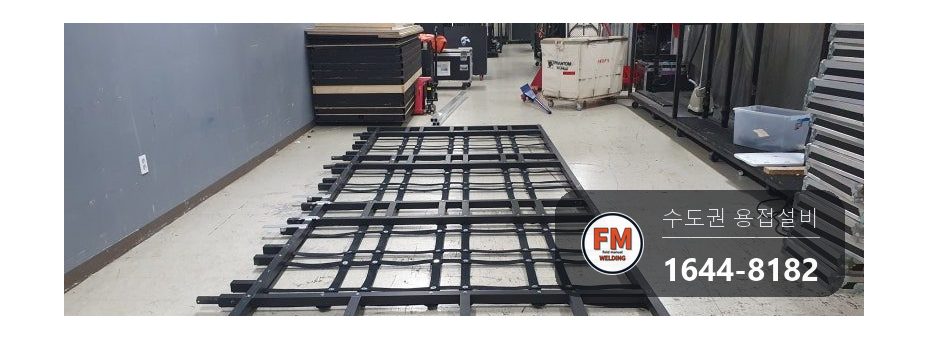

해외 뮤지컬 월드투어 제작팀이 공연장에서 쓰던 무대소품으로, 알루미늄 각파이프로 짠 틀입니다. 그 틀 여러 곳에 크랙이 생겨, 공연 중에 부서질까 걱정되는 상태였습니다.

크랙 난 자리를 포함해 프레임 각파이프에 4T 알루미늄 보강판을 대고 AC 알곤으로 보강 용접했습니다(소품 2개, 보강대 8개).

기둥·구조물 보강 · 2020-06-05 · 사진 11장

작업 사진

현장에서 찍은 사진입니다. 순서대로 진행 과정이 담겨 있습니다.

기둥·구조물 보강 작업 요약 (2020-06-05)
작업 구분	기둥·구조물 보강
주요 증상	공연 중 배우들이 매달리는 알루미늄 무대 장치 틀 곳곳의 각파이프 접합부에 크랙이 생겼습니다.
원인	크랙은 용접부위가 너무 가늘어서 생겼습니다. 각파이프를 네 면으로 둘러 용접한 자리 가운데 한쪽 면의 용접 살을 통째로 갈아 낸 상태였고, 그 탓에 프레임을 붙잡는 용접 두께와 각장이 모자라 충격을 받을 때 깨졌습니다.
조치	크랙 난 자리를 포함해 프레임 각파이프에 4T 알루미늄 보강판을 대고 AC 알곤으로 보강 용접했습니다(소품 2개, 보강대 8개).
사진	11장

작업 방식 — 크랙 끝까지 파내고 다층으로 살 올리기

주물 · 알루미늄 — 주물은 예열 · 후열 · 서냉, 알루미늄 예열은 두께에 따라

알루미늄 엔진블럭 풀용접 전류 — 150A 전후

보강 철판 — 2T 각파이프에 3T 철판

철 구조물 용접봉 — 저수소계 7016 · 3.2mm

현장에 도착해 확인한 내용입니다.

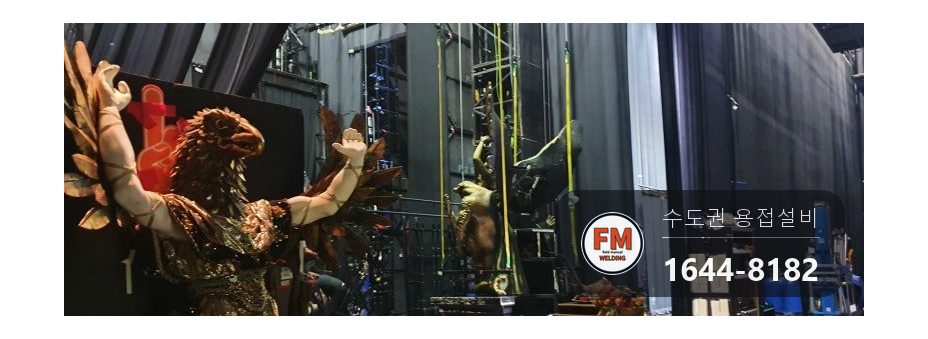

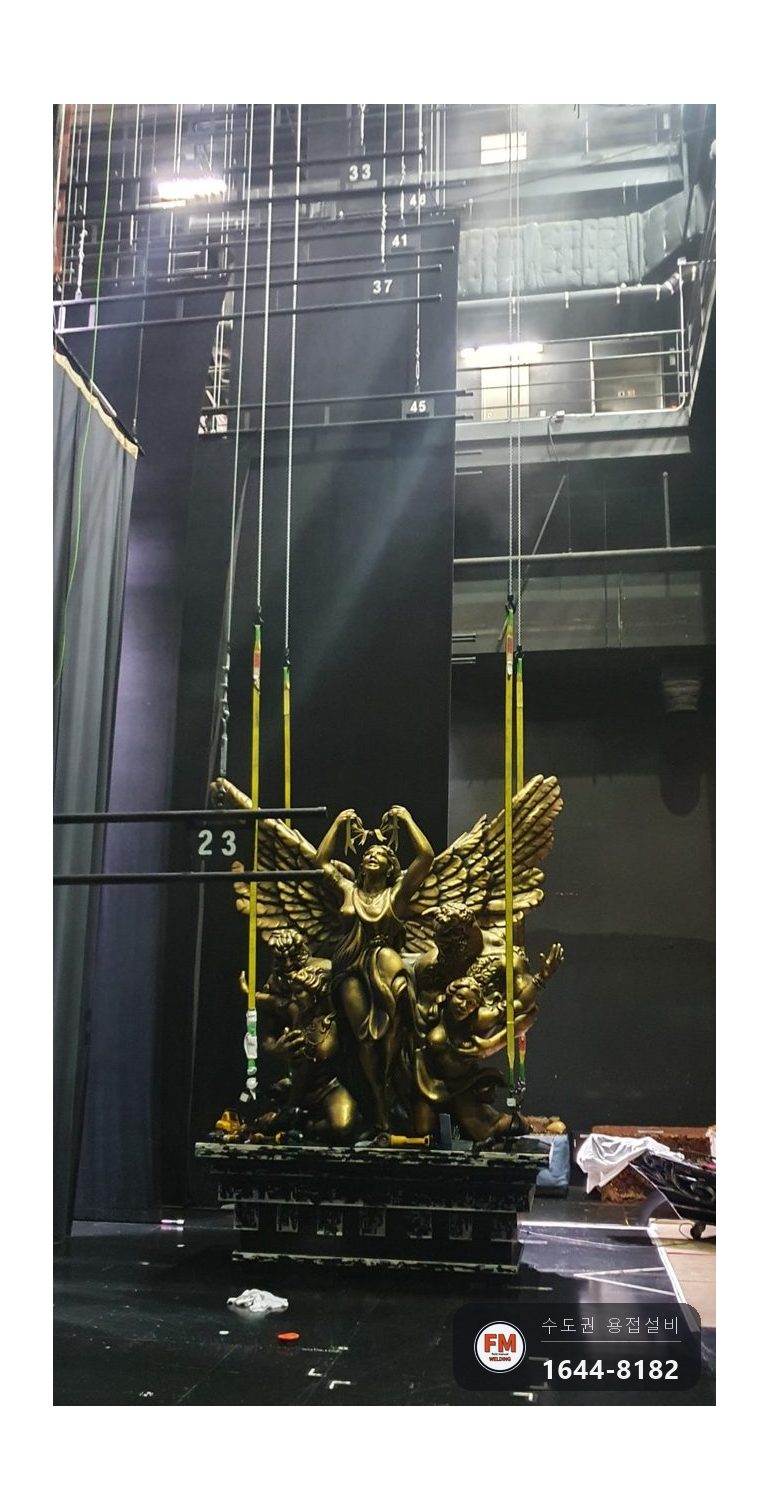

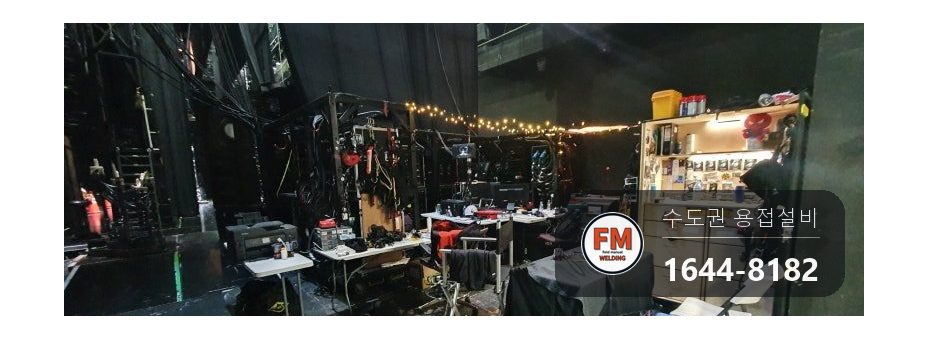

이 소품은 공연 도중 배우들이 실제로 매달리는 물건입니다. 크랙이 난 채로 무대에 올리면 사람이 다칠 수 있어, 제작팀이 안전 문제로 출장용접을 요청했습니다.

제작팀 직원이 모두 외국인이라, 작업을 지시하는 엔지니어 곁에 통역관이 함께 서서 설명을 주고받으며 작업을 진행했습니다.

같은 증상이라도 원인은 다릅니다.

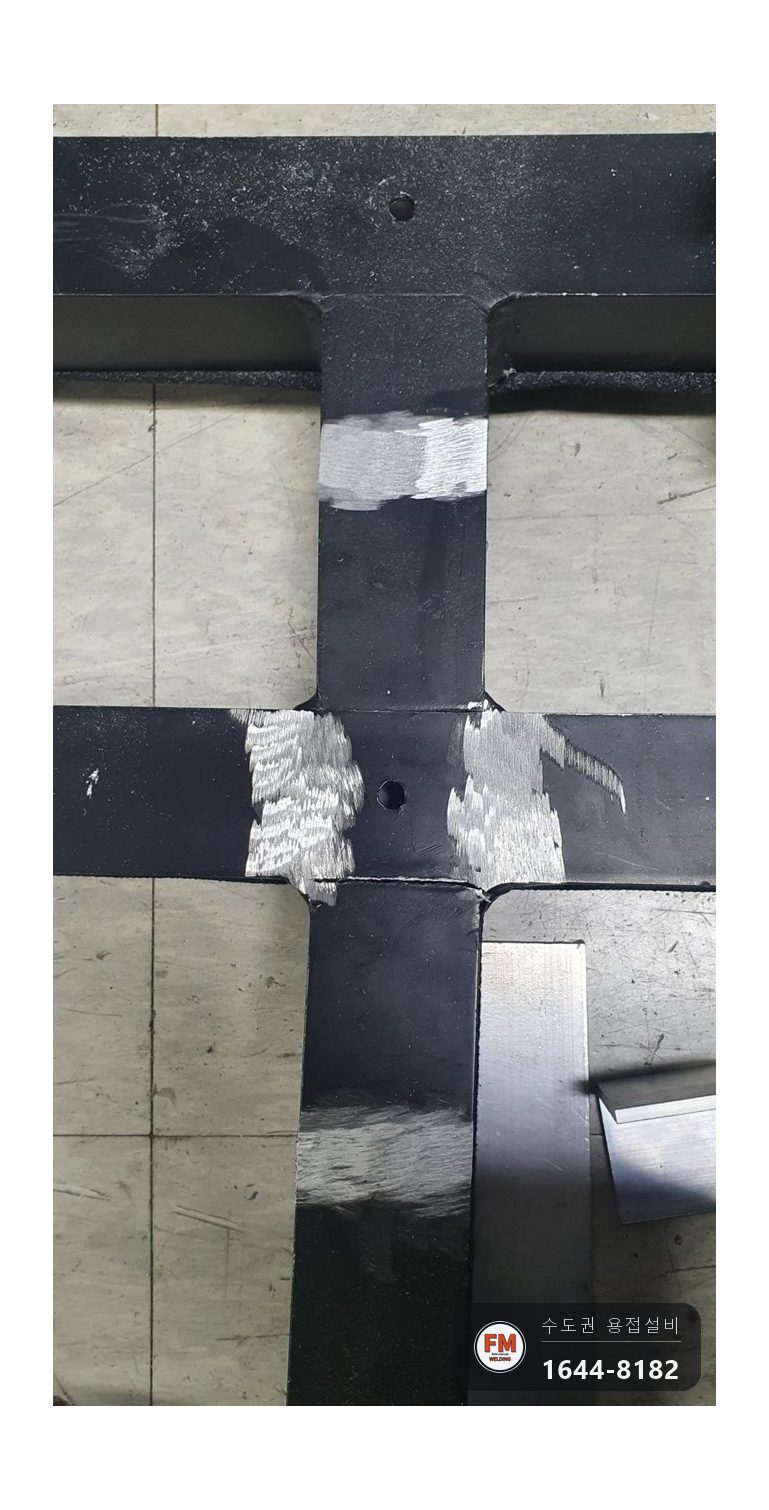

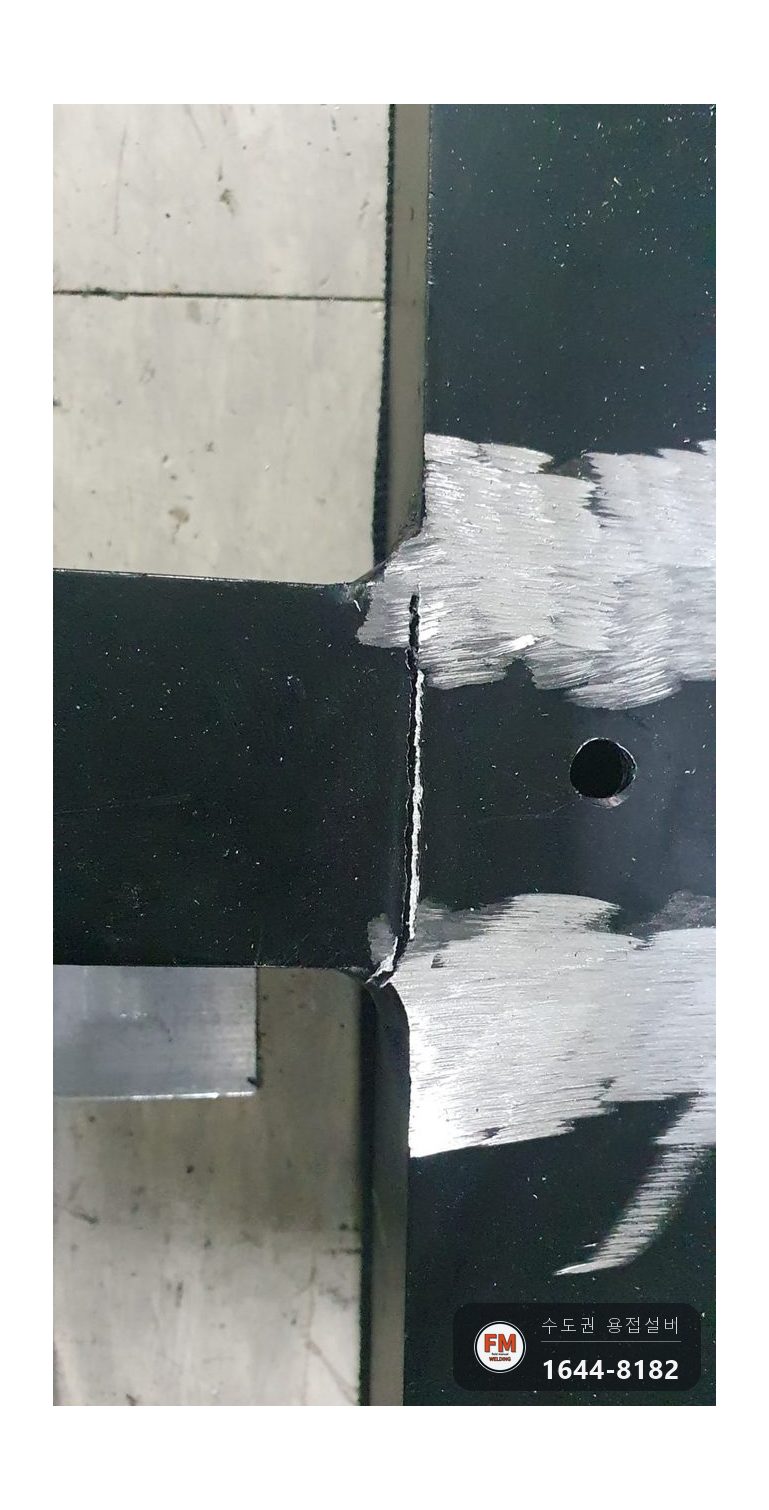

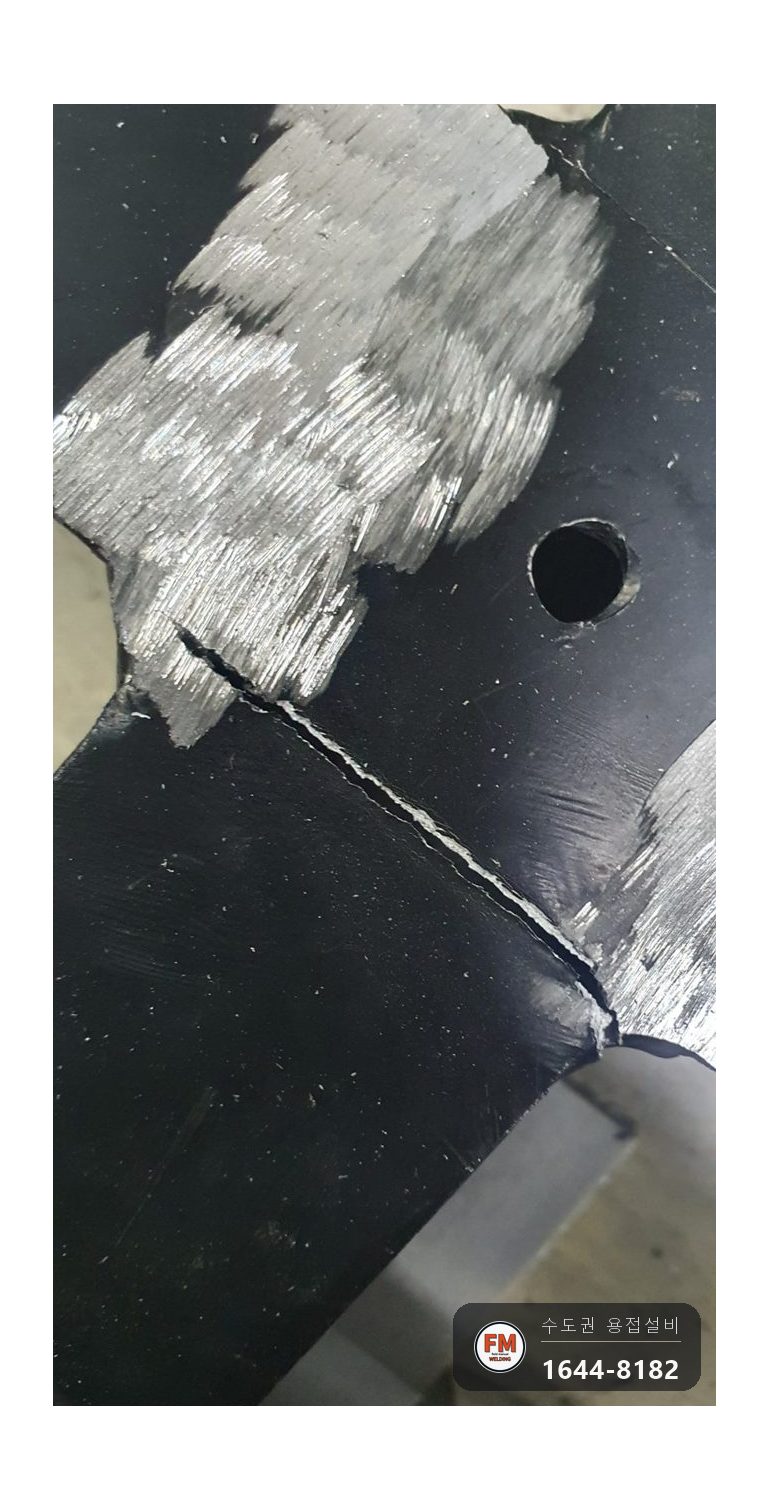

크랙은 용접부위가 너무 가늘어서 생겼습니다. 각파이프를 네 면으로 둘러 용접한 자리 가운데 한쪽 면의 용접 살을 통째로 갈아 낸 상태였고, 그 탓에 프레임을 붙잡는 용접 두께와 각장이 모자라 충격을 받을 때 깨졌습니다.

처음에는 용접을 두껍게 다시 올리고 겉을 갈아 내지 않으면 다시 깨질 걱정은 없다고 통역을 거쳐 설명드렸습니다.

현장 책임 엔지니어의 판단은 달랐습니다. 무대에 서는 사람들이 눈으로 보고 안심할 수 있어야 하니, 크랙 자리만 다시 붙이지 말고 보강대를 덧대 달라는 요청이었습니다. 다시 용접만 해도 충분한 자리였지만, 사람이 매달리는 소품이라 안전을 넉넉히 잡는 쪽을 따랐습니다.

작업 순서와 방법입니다.

사용한 자재와 장비입니다.

모재는 알루미늄 각파이프로 짠 틀이고, AC 교류 알곤(TIG)으로 붙였습니다.

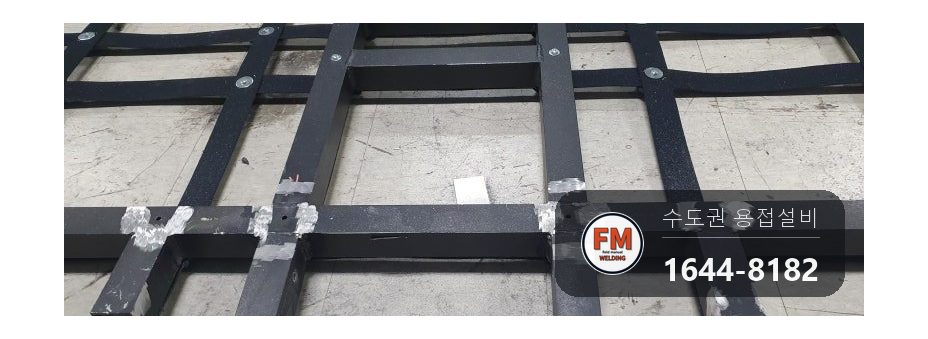

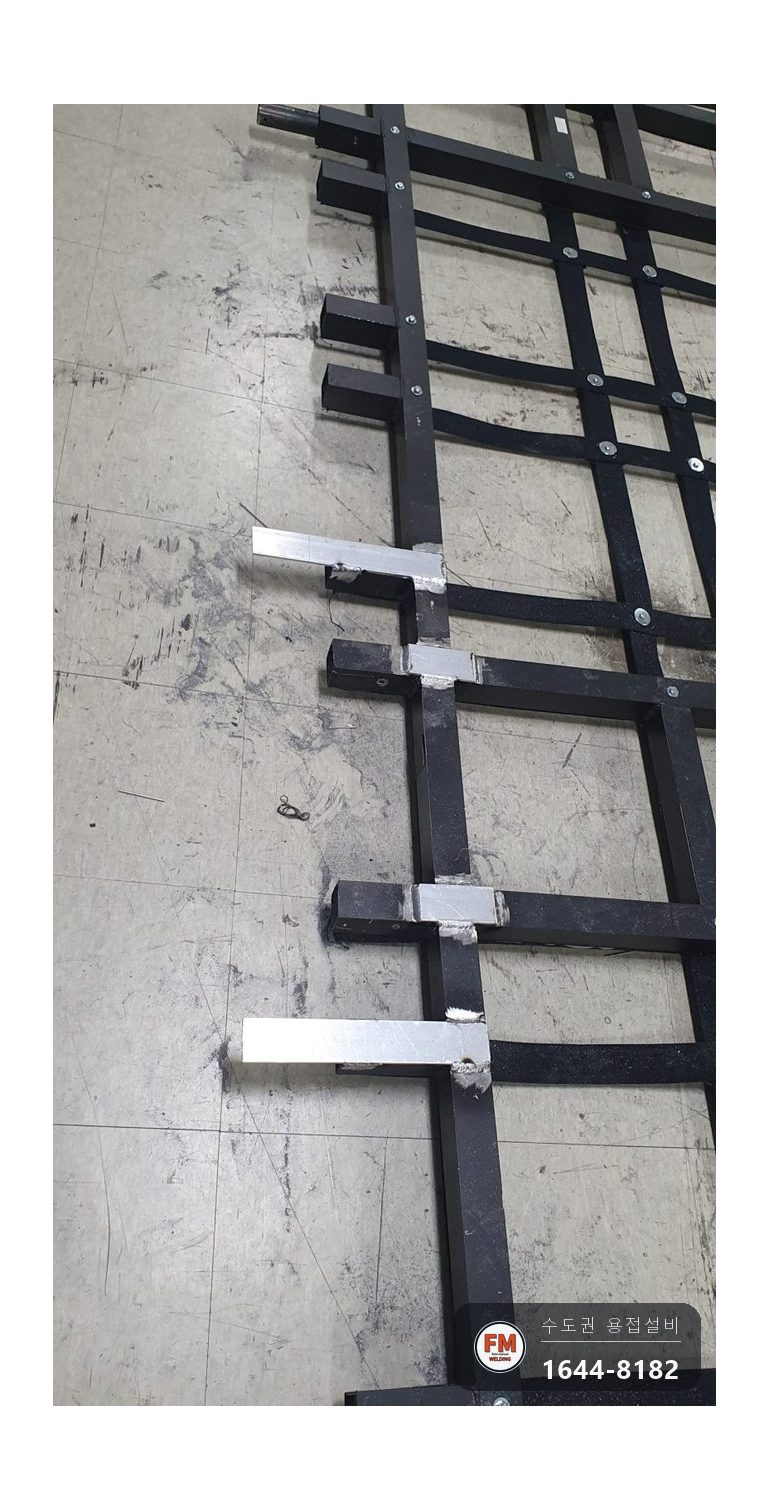

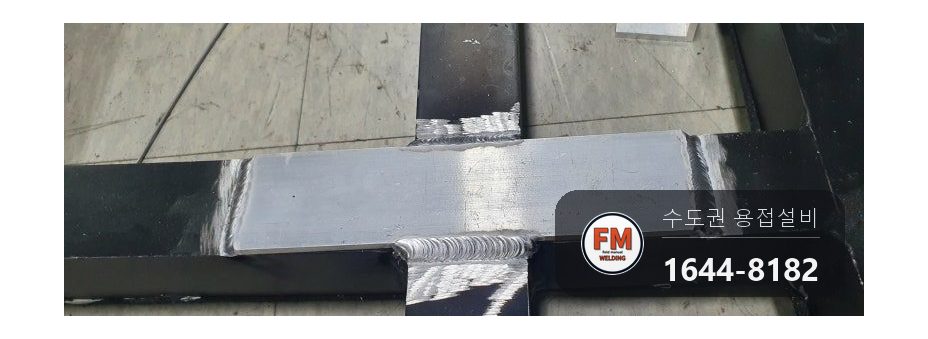

용가재는 알코텍 5356 을 썼습니다. 보강대는 두께 4T 판재를 썼고, 크랙이 났던 자리를 포함해 프레임 각파이프마다 덧대었습니다.

용접부위를 갈아 내 얇아진 자리는 붙잡는 힘이 그만큼 줄어듭니다. 알루미늄 프레임 접합부는 용접을 두껍게 올리고 갈아 내지 않는 것이 기본입니다.

작업 후 확인한 내용입니다.

작업 도중 제작팀 엔지니어가 용접을 마친 프레임을 직접 확인했고, 보강 상태에 만족한다는 답을 받은 뒤 나머지 작업을 마쳤습니다.
