덕트·환기, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

아파트 지하주차장 배기덕트가 부서졌다며 보수를 요청하셨습니다. 차체가 높은 차가 덕트를 받은 사고였습니다.

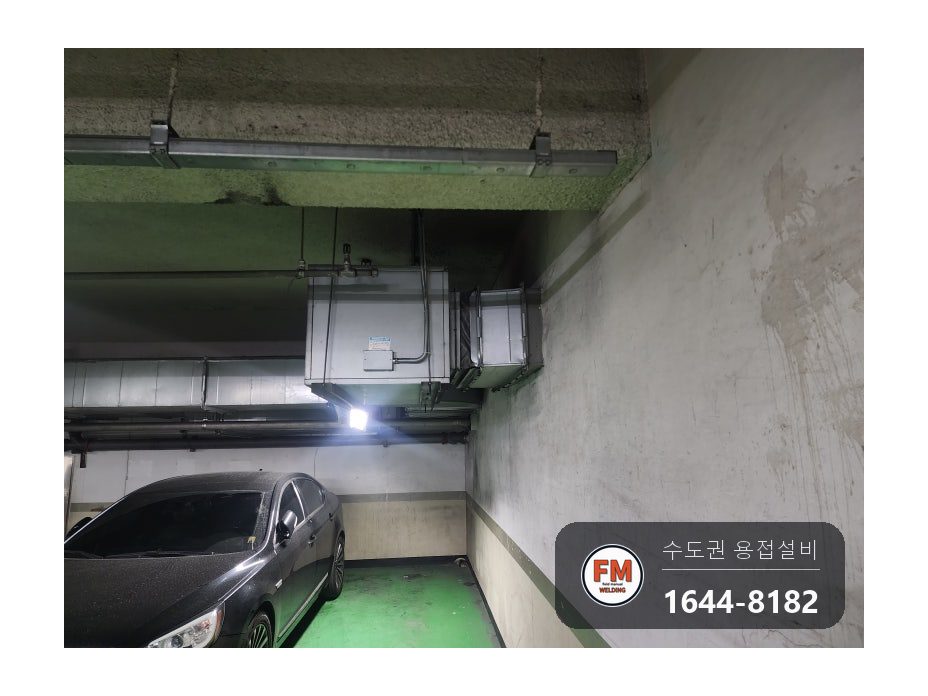

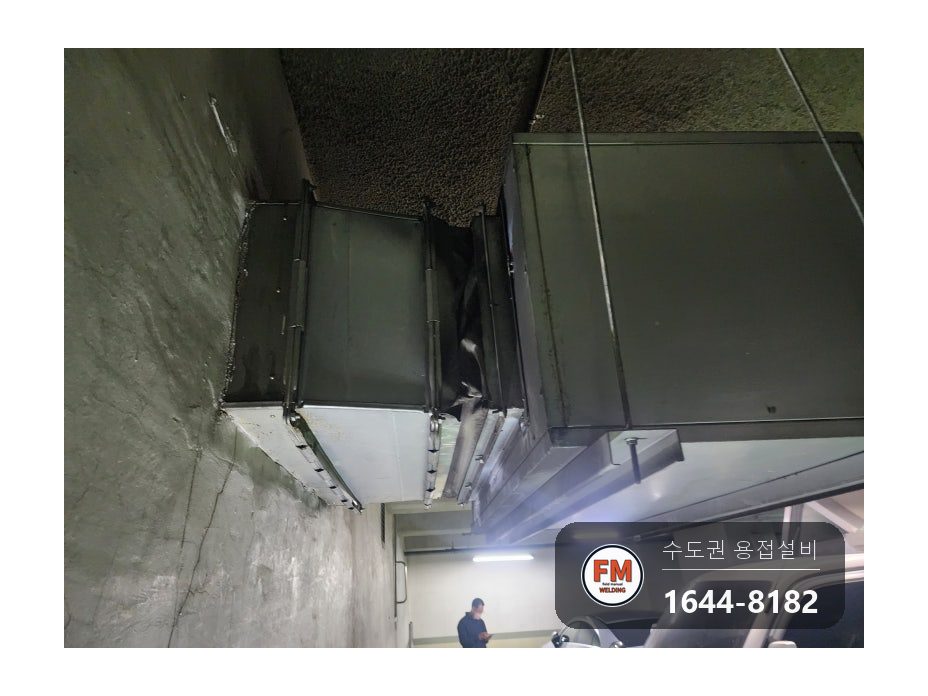

주차장 한쪽 구석에 달린 덕트였는데, 보기만 해도 낮게 걸린 위치였습니다.

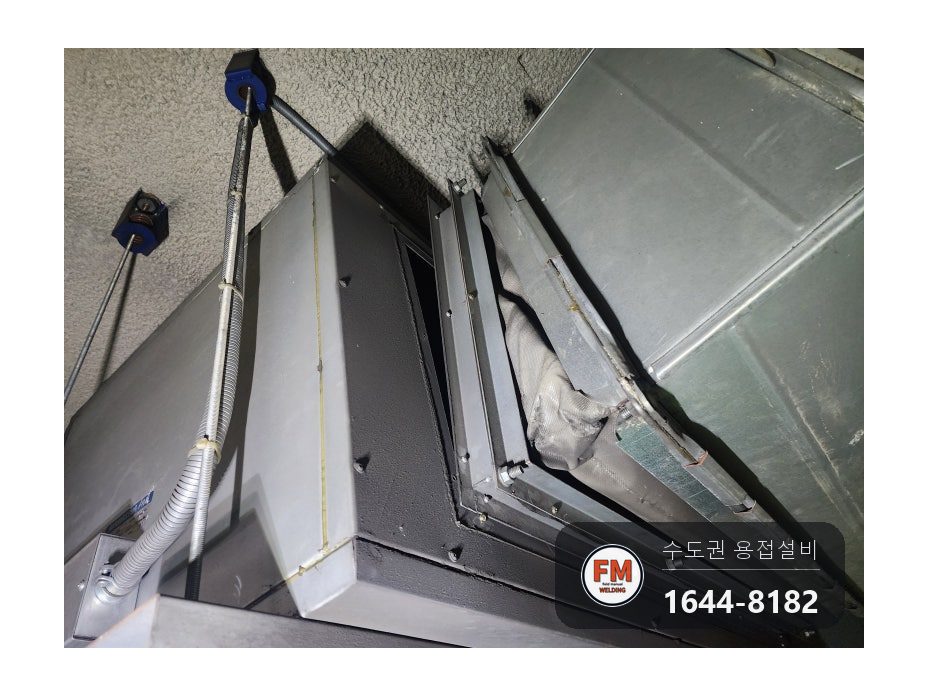

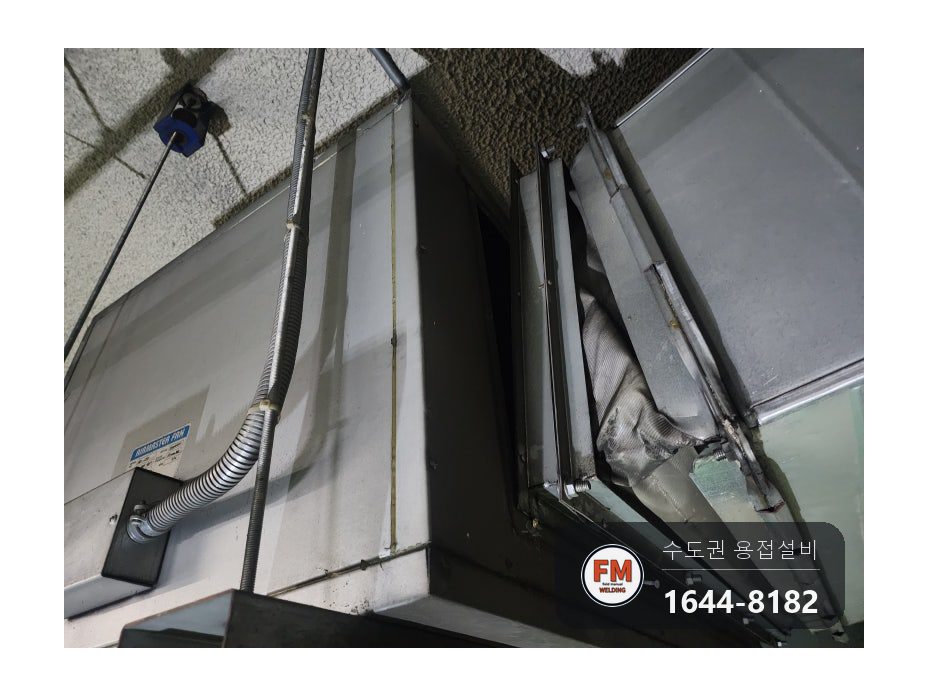

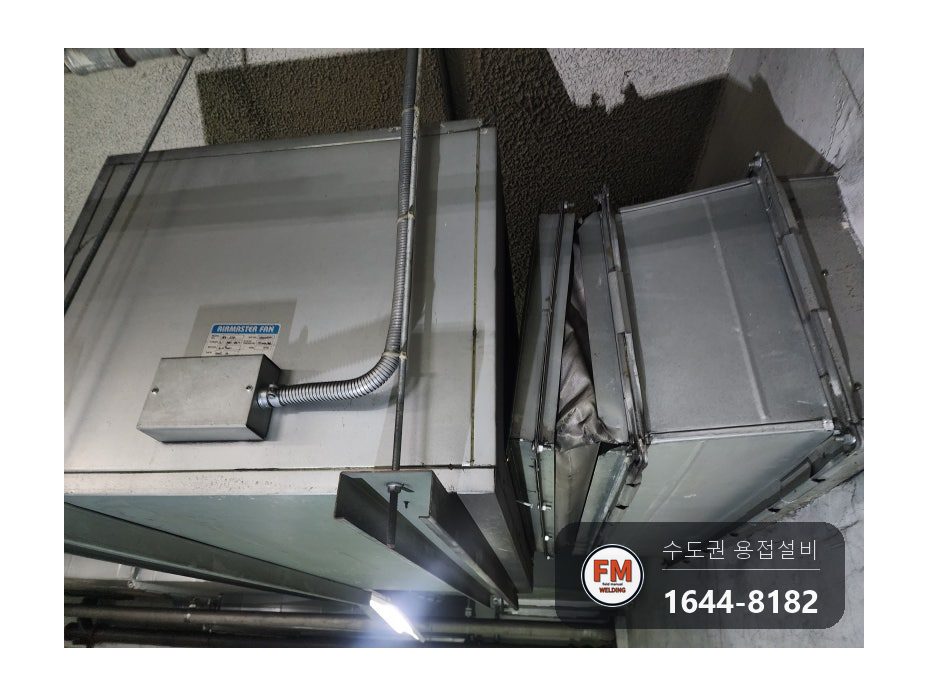

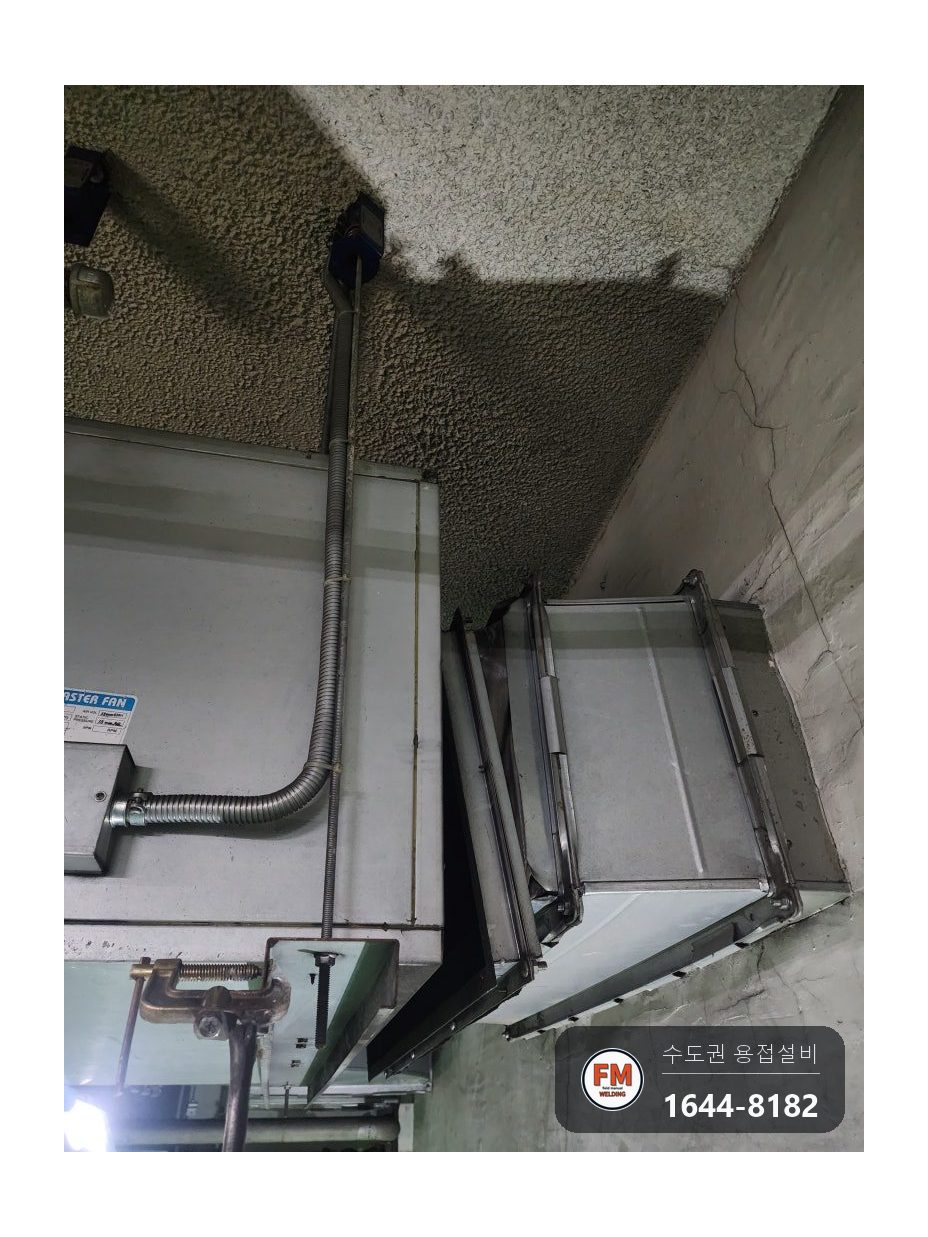

부딪힌 힘에 이어져 있던 덕트 한 부분이 떨어져 버렸습니다. 원래는 볼트로 연결된 곳이었지만 사고로 볼트가 모두 부러져 볼트로는 다시 이을 수 없었습니다.

덕트·환기, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

배기덕트는 지하주차장 공기를 빨아들여 걸러 낸 뒤 밖으로 내보내는 시설입니다. 차량 배기가스 속에서 공기 질을 지키는 설비여서 없어서는 안 됩니다.

천장이 낮은 주차장은 덕트도 낮게 달립니다. 차체가 높은 차가 주차하다가 덕트를 건드려 부수는 일이 생깁니다.

볼트가 부러져 있어 원래 방식대로는 되살릴 수 없었습니다. 철에 아연도금을 입힌 재질이라 용접이 되기 때문에 용접으로 방향을 정했습니다.

덕트·환기, 어떻게 고쳤나요?

작업 순서와 방법입니다.

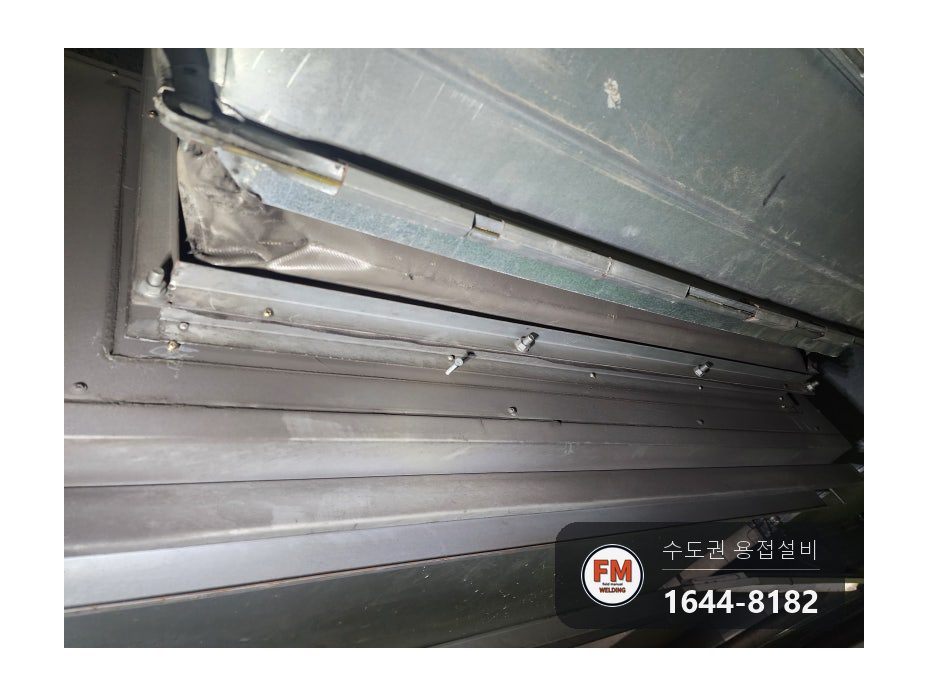

1. 박혀 있던 부러진 볼트를 빼내고, 떨어진 부분의 수평을 잡아 가접했습니다.
2. 겉면을 그라인딩해 아연과 도장 등 불순물을 없앴습니다. 아연도금 재질을 알곤으로 용접하면 아연이 튀면서 결함이 생깁니다.

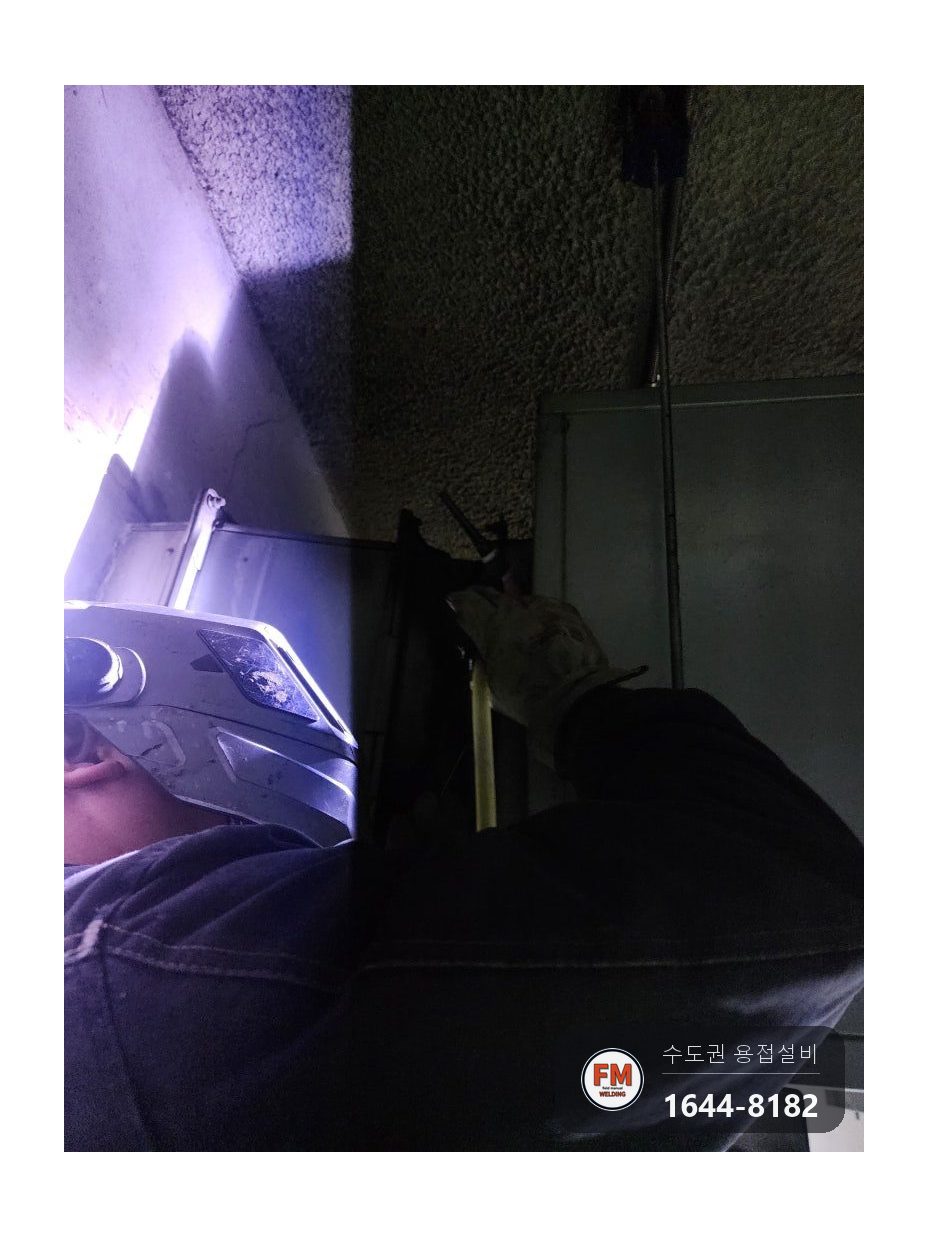

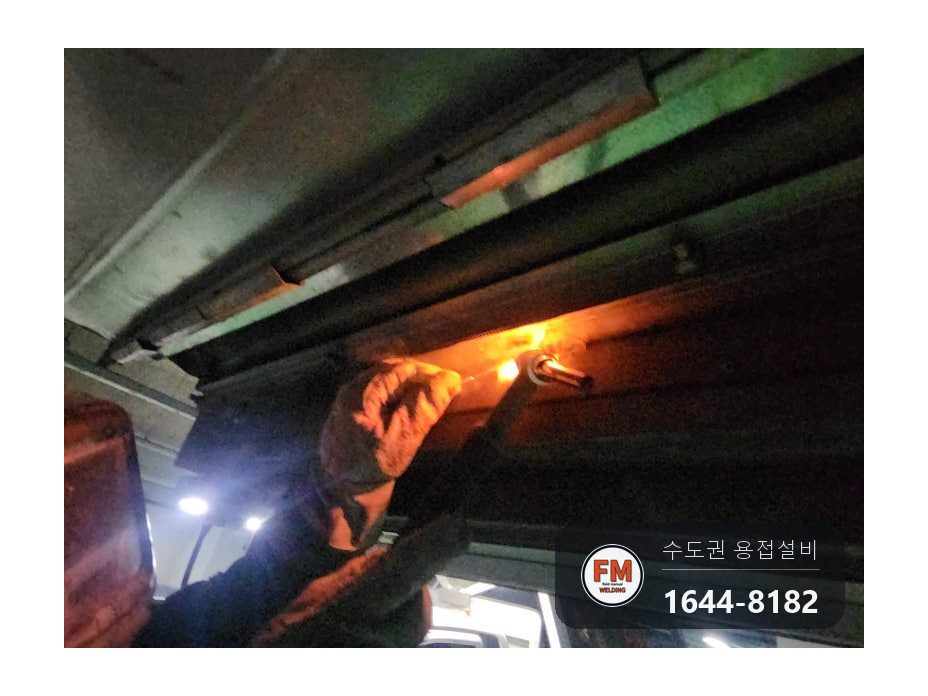

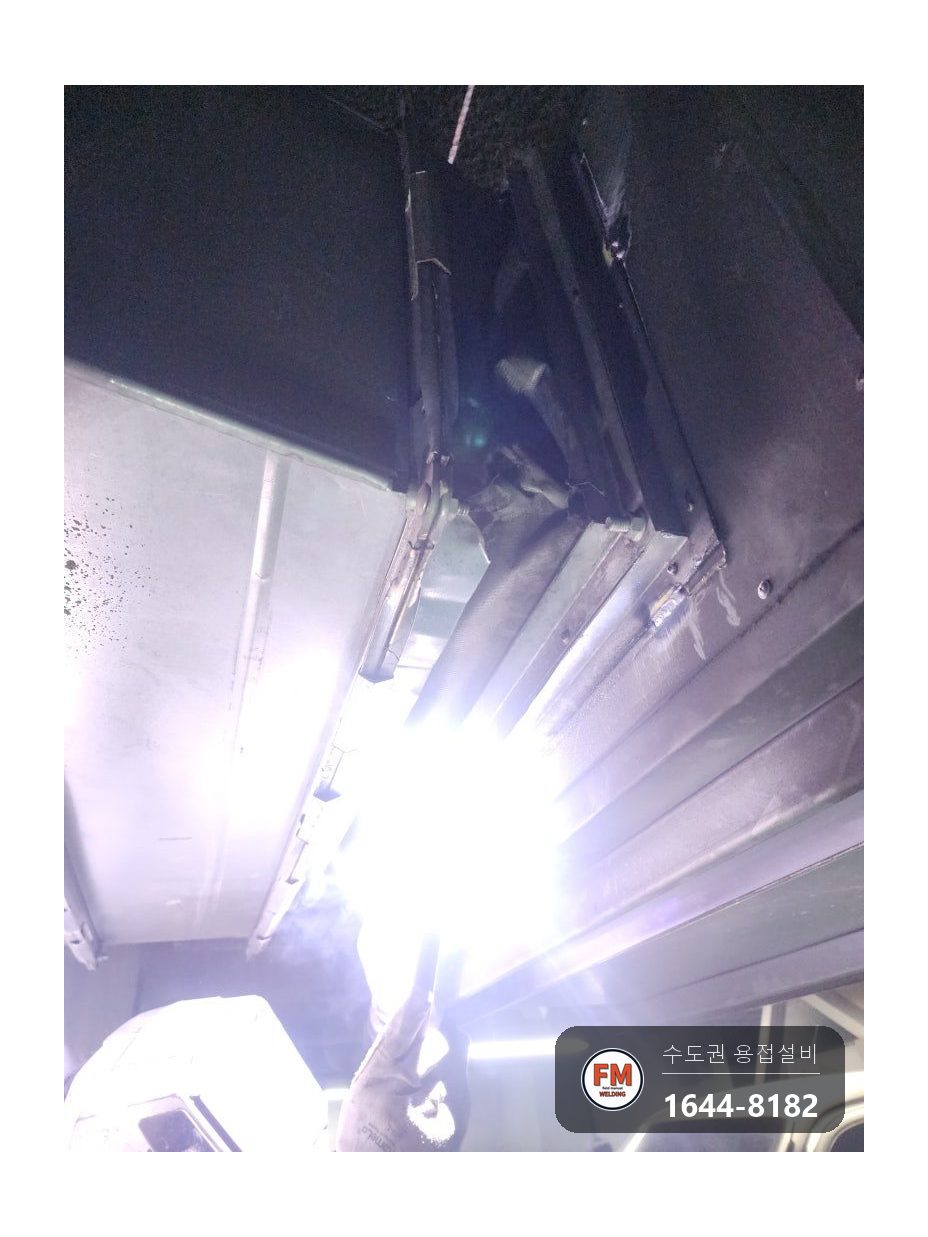

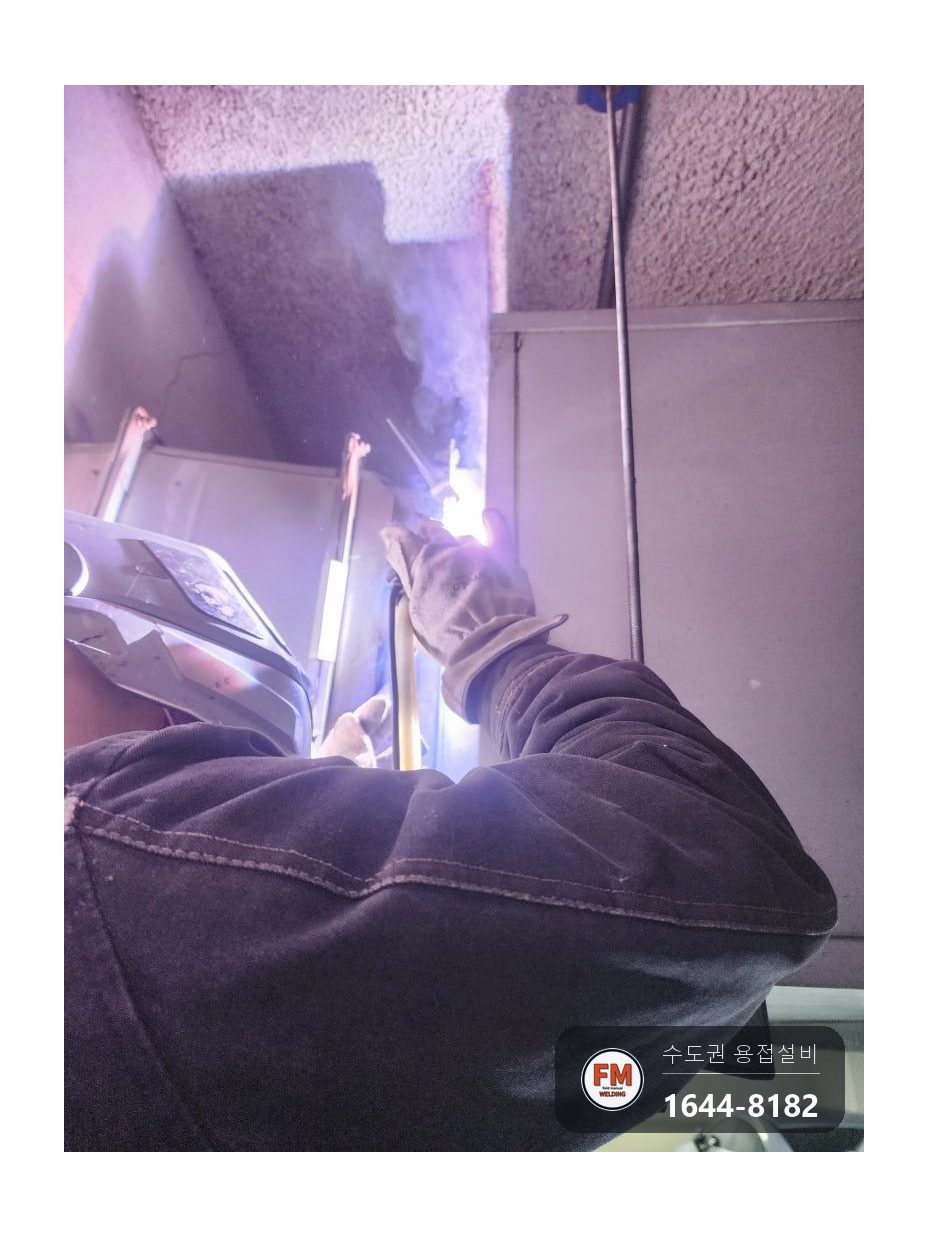

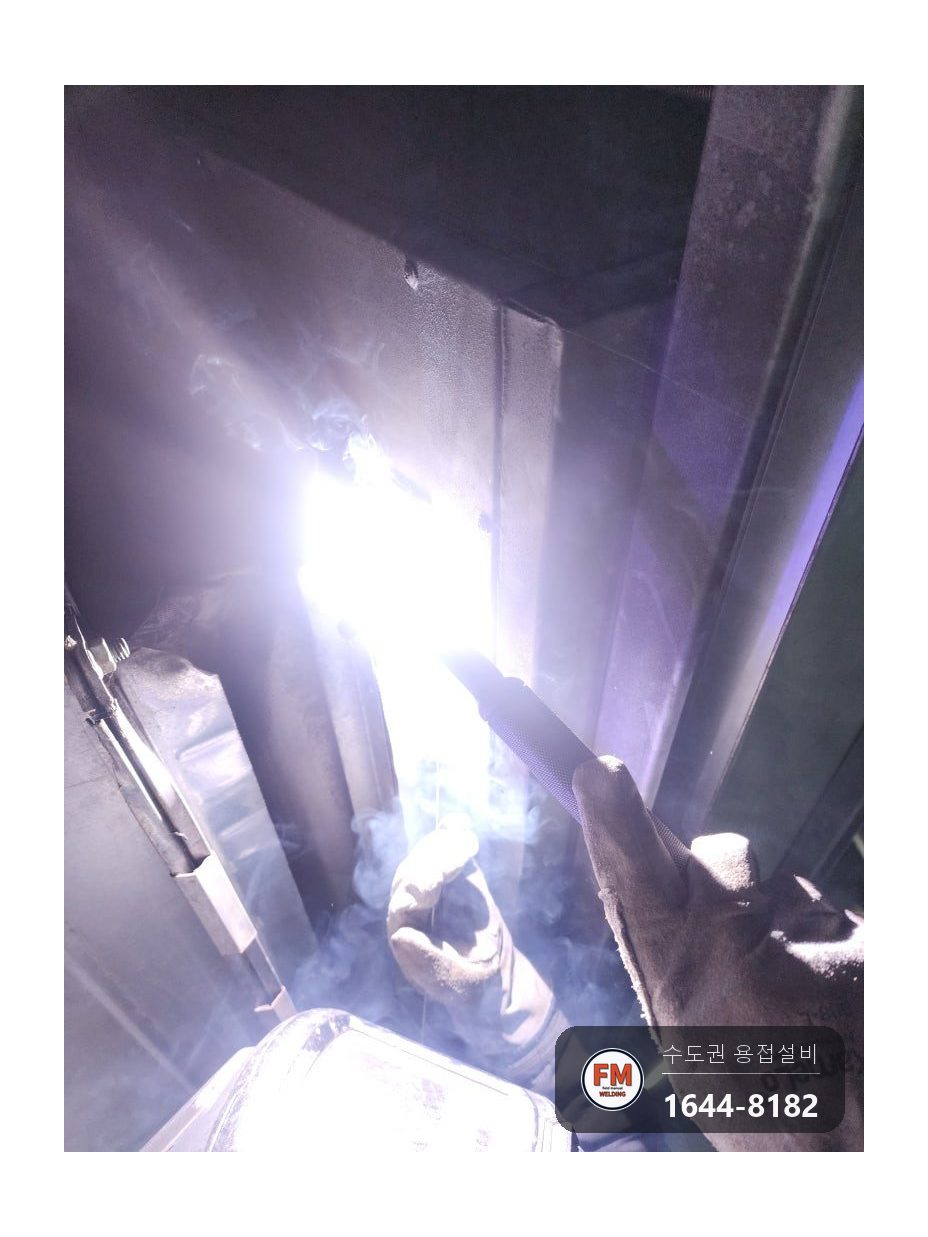

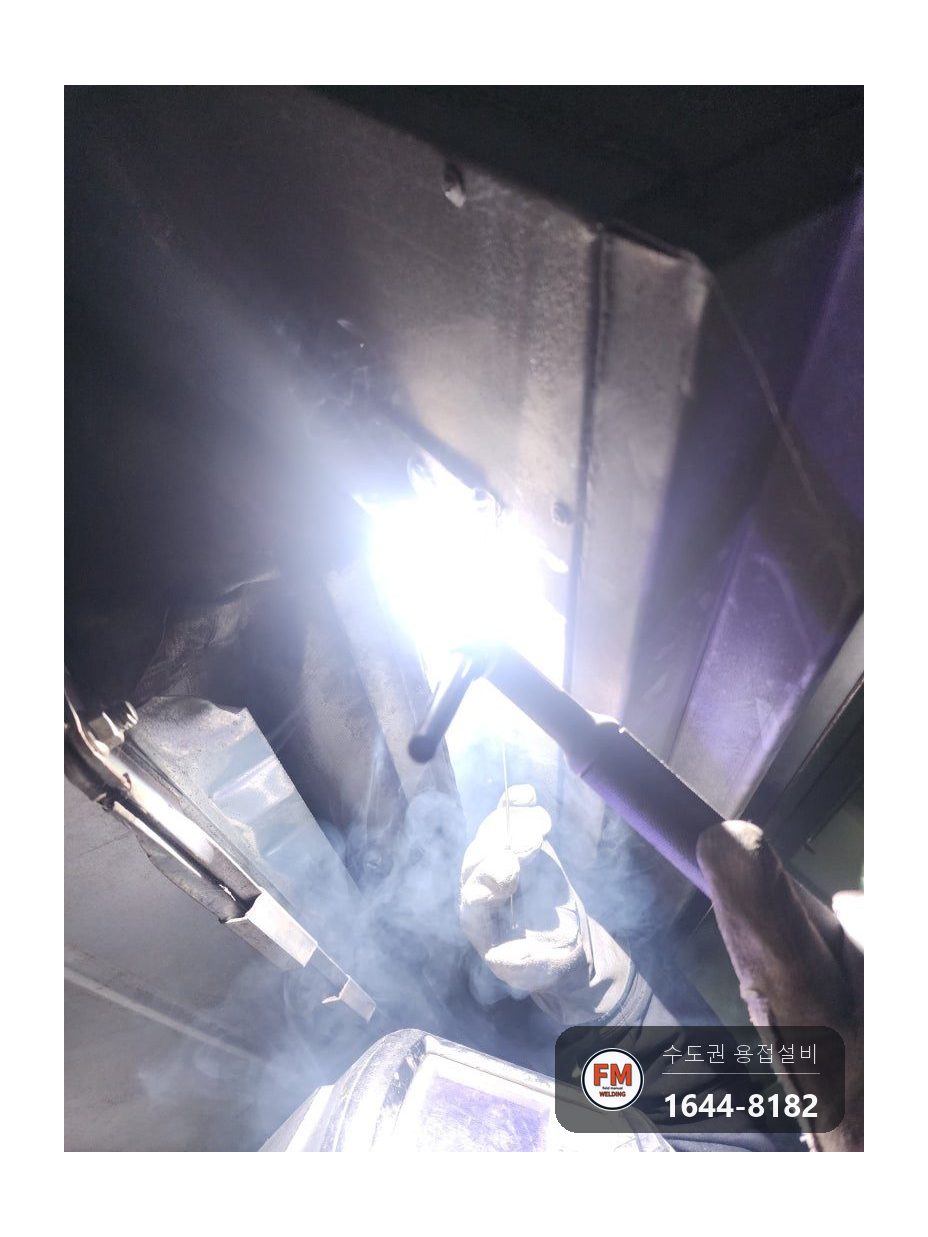

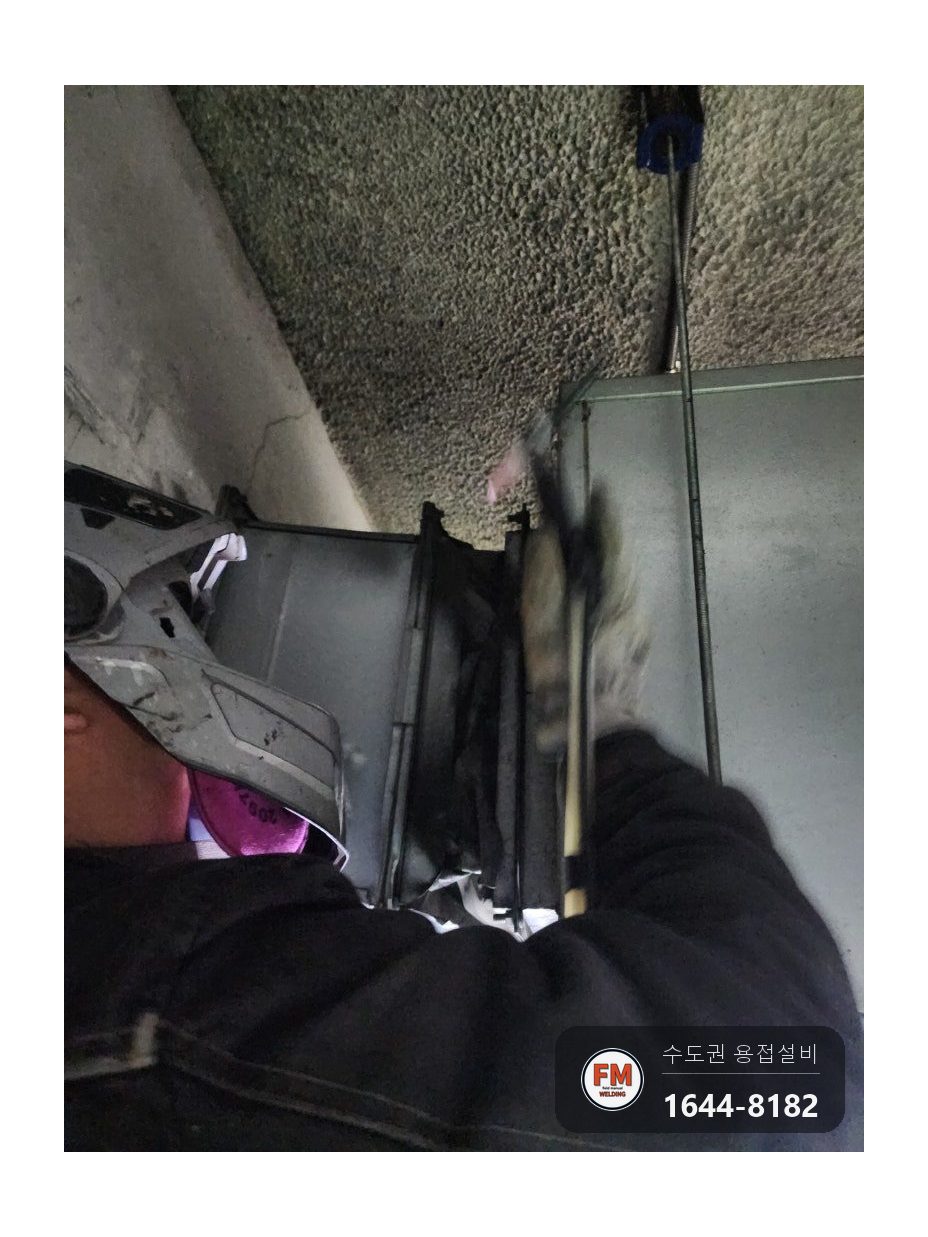

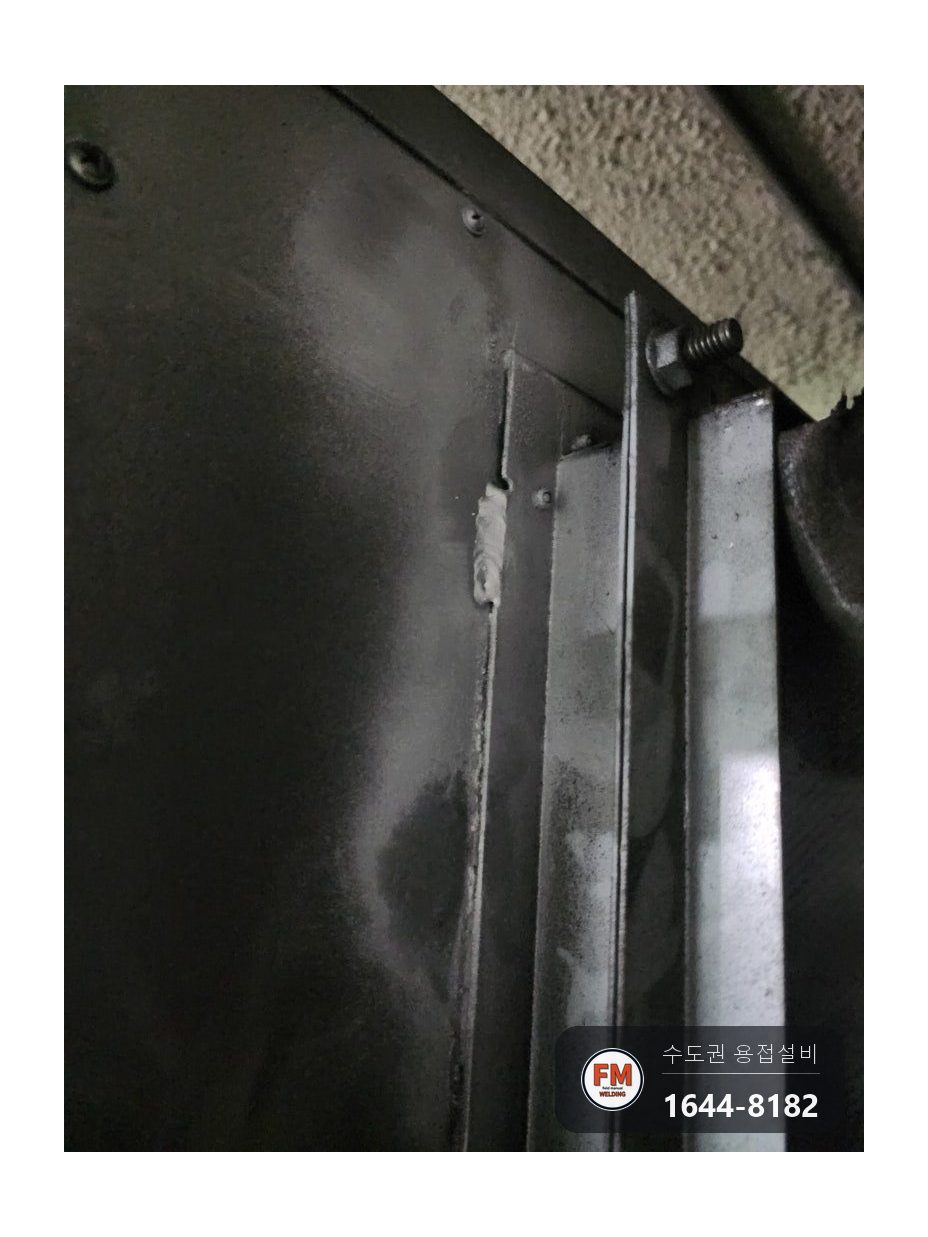

3. 불순물을 없앤 다음 알곤용접으로 라인을 맞춰 고정했습니다. 아연을 갈아 낸 뒤 붙여야 비드에 흠이 남지 않습니다. 알곤은 불티가 튀지 않아 주차장 안에서도 불이 날 걱정이 적습니다.
4. 덕트는 용접할 때 열 때문에 안쪽에서 불이 붙을 수도 있습니다. 불이 날 만한 요소가 있는지부터 확인하고 용접을 시작했습니다.

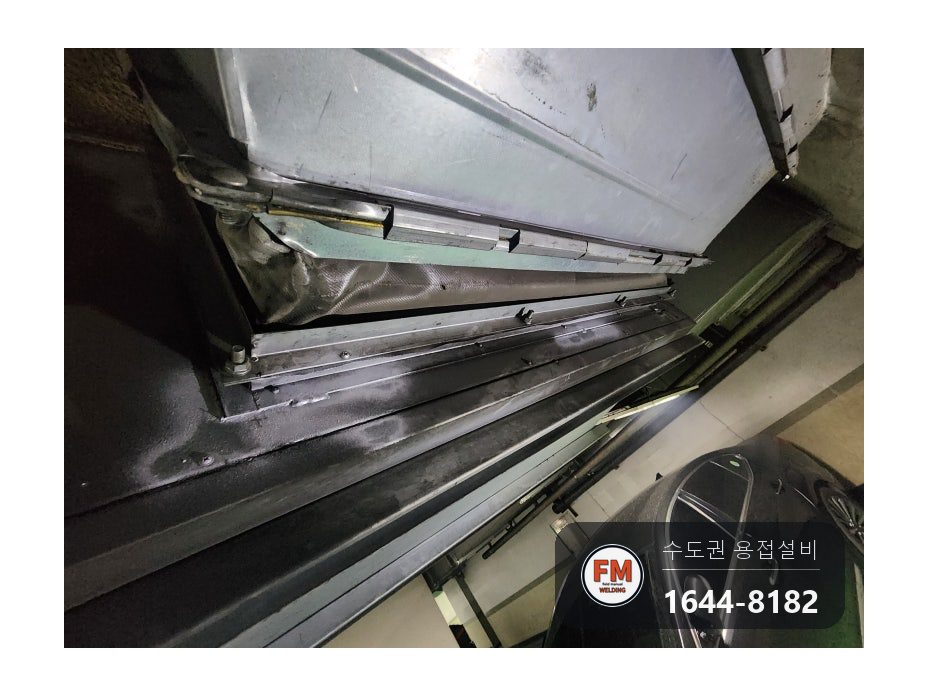

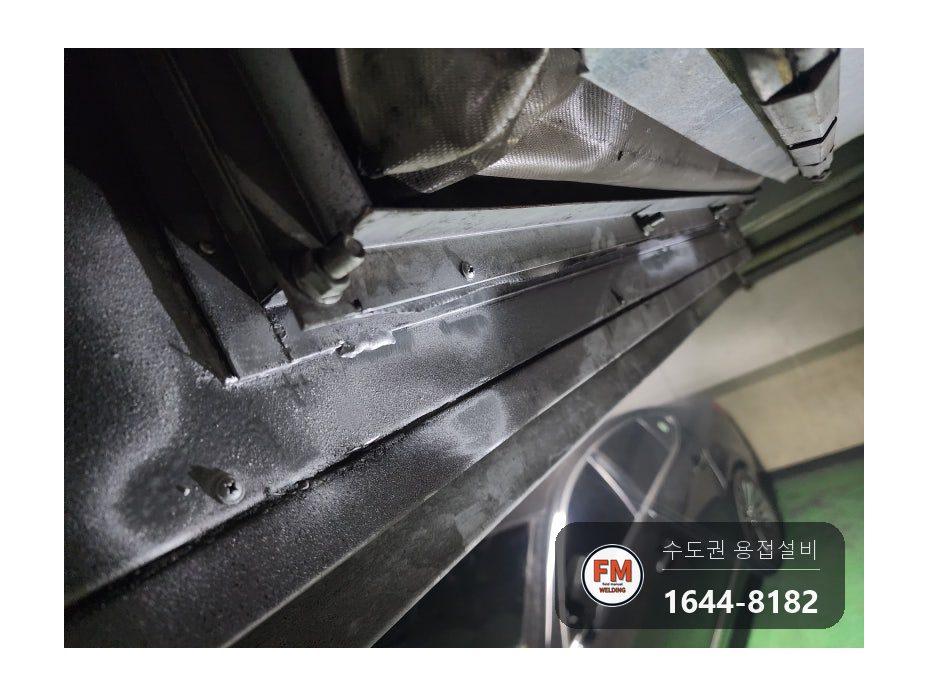

5. 용접한 부위에는 아연도금 처리를 하고 도장까지 이어서 했습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

용접은 알곤으로 했습니다. 지하주차장 안이어서 불티가 튀어서는 안 되는 현장이었습니다.

아연도금 면은 꼭 갈아 낸 뒤 용접합니다. 갈지 않으면 아연이 타면서 비드에 결함을 남깁니다.

마무리는 아연도금 처리와 도장으로 했습니다. 바깥 부식에 용접부가 드러나지 않도록 덮어 줍니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

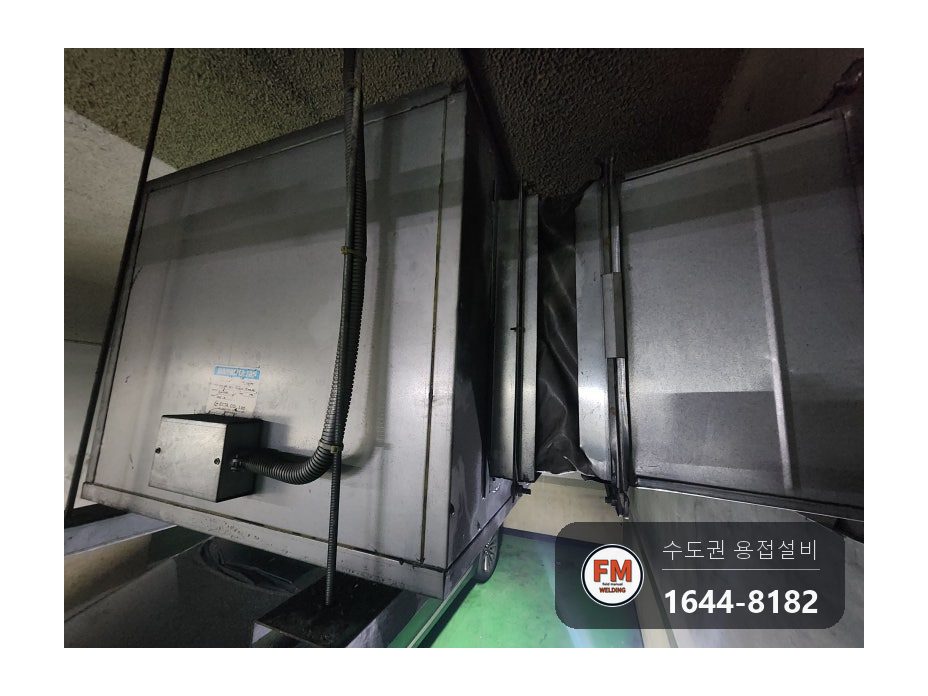

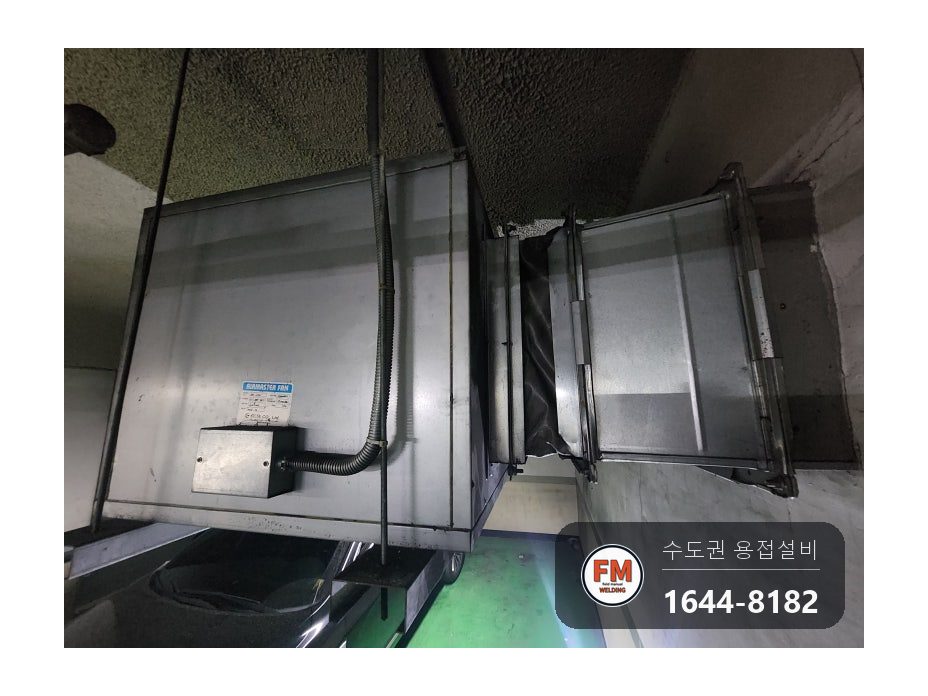

원래 달려 있던 위치에 그대로 붙여 비뚤어진 곳 없이 보수를 끝냈습니다.

볼트로 잡혀 있을 때보다 붙은 면적이 넓어졌습니다. 다만 덕트 용접은 안에서 불이 날 수 있어 안전을 먼저 확인한 뒤에만 작업합니다.
