기계 부품 용접, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

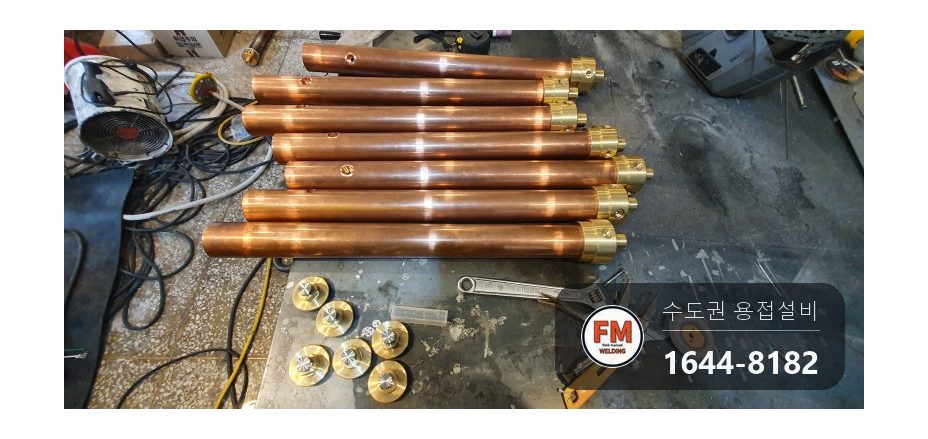

손님이 직접 설명할 것이 많다며 동관과 황동 부속을 챙겨 오신 연구용 제품이었습니다.

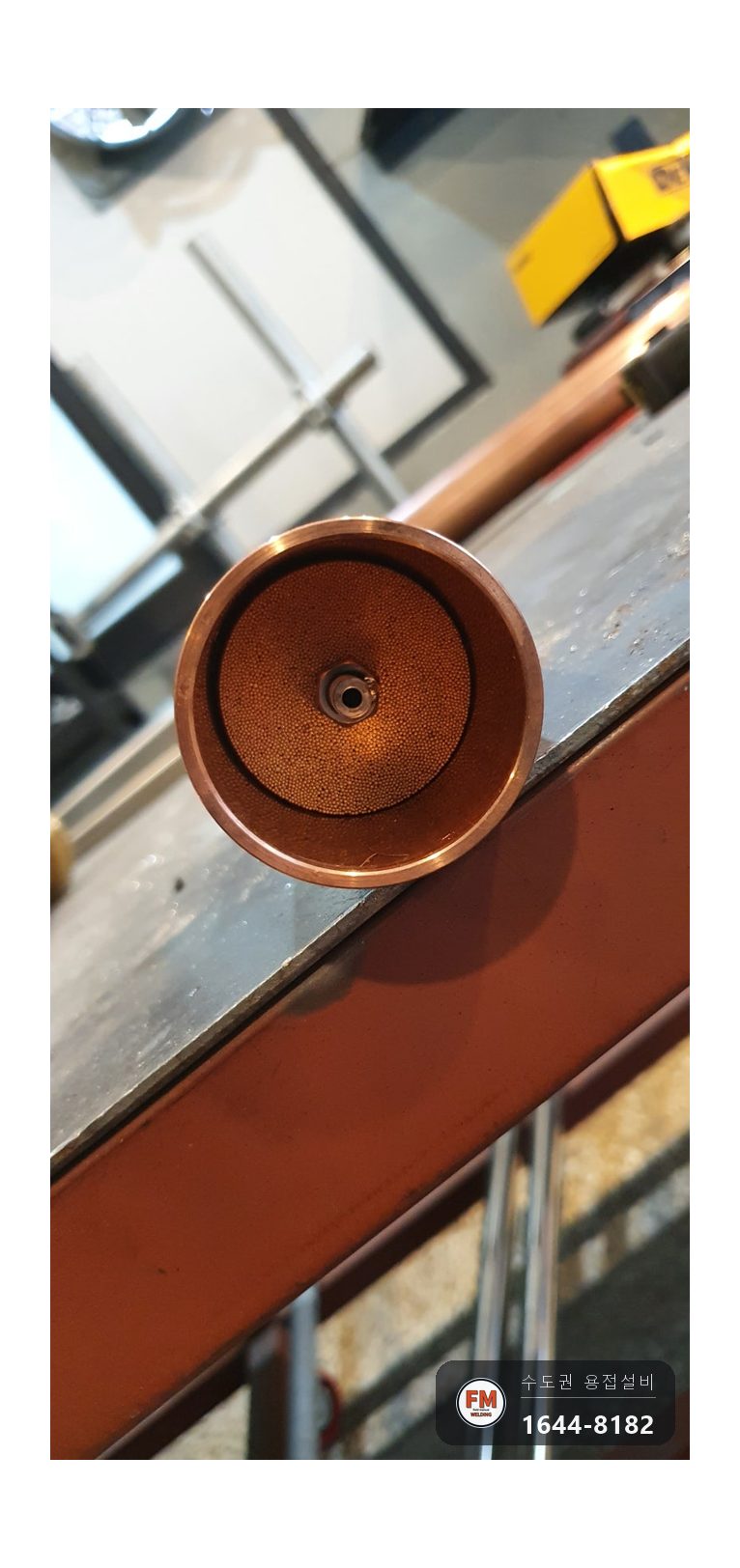

관 속에는 작은 알갱이가 뭉친 모양의 동 필터가 들어 있었고, 이 필터가 움직이지 않게 잡아 줘야 했습니다.

다 붙인 뒤에는 10kg 압력을 견디면서 공기와 물이 모두 새지 않아야 하는 제품이었습니다.

기계 부품 용접, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

알갱이 모양 필터와 관은 생김새가 달라 열을 받아들이는 속도가 서로 달랐고, 한쪽만 먼저 녹기 쉬웠습니다.

황동에는 아연이 섞여 있어 열이 조금만 지나쳐도 아연이 끓어 튀면서 기공 같은 결함이 남습니다. 아연도금관(백관)을 용접할 때와 같은 까닭입니다.

관 속 깊은 곳이라 토치 각도를 잡기 어려웠습니다.

기계 부품 용접, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 관 쪽에 먼저 열을 주어 그 열이 필터로 자연스럽게 번지게 해서 둘을 붙였습니다.

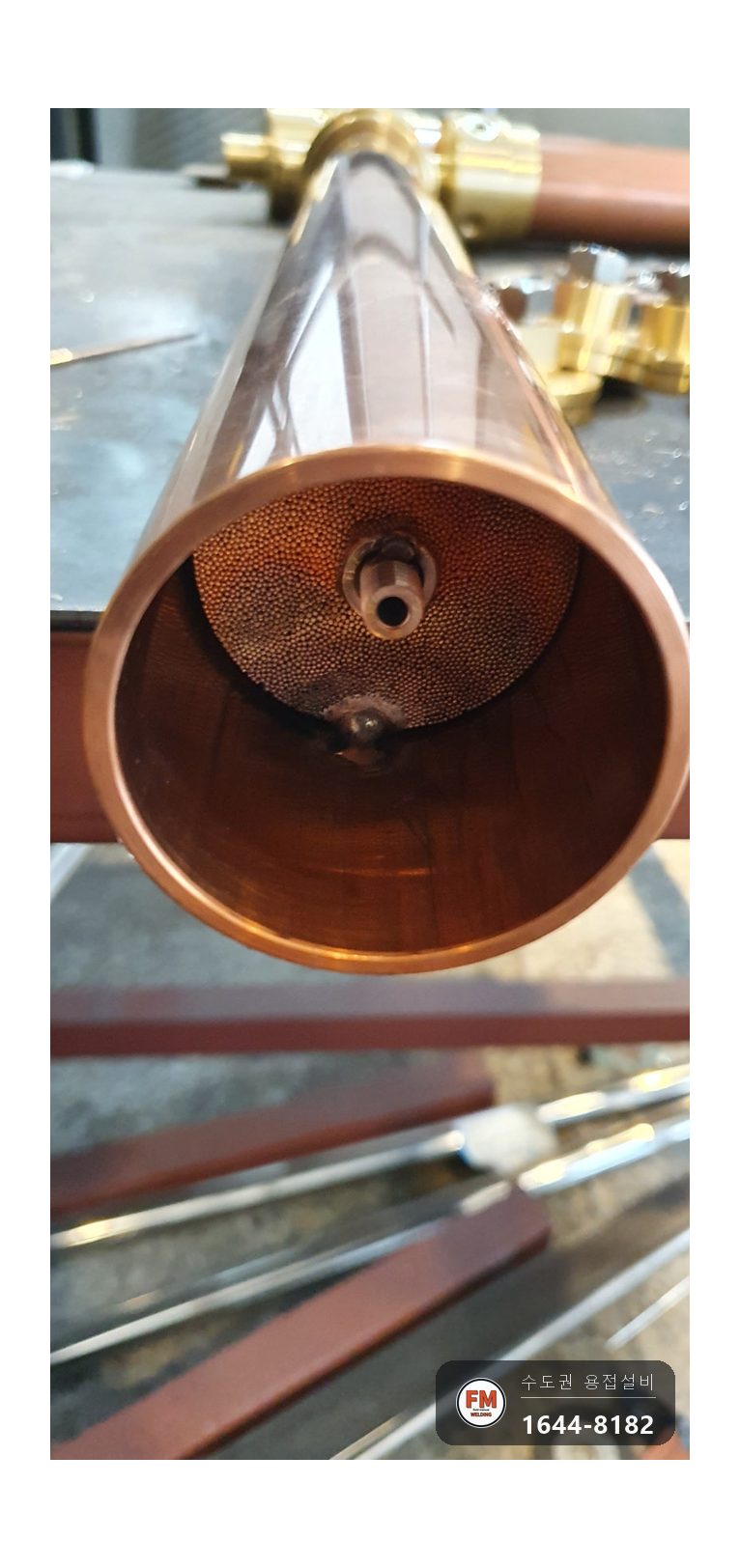

2. 토치가 깊이 들어가지 않는 자리라 전류와 손놀림을 아주 잘게 맞춰 필터를 가접해 고정했습니다.

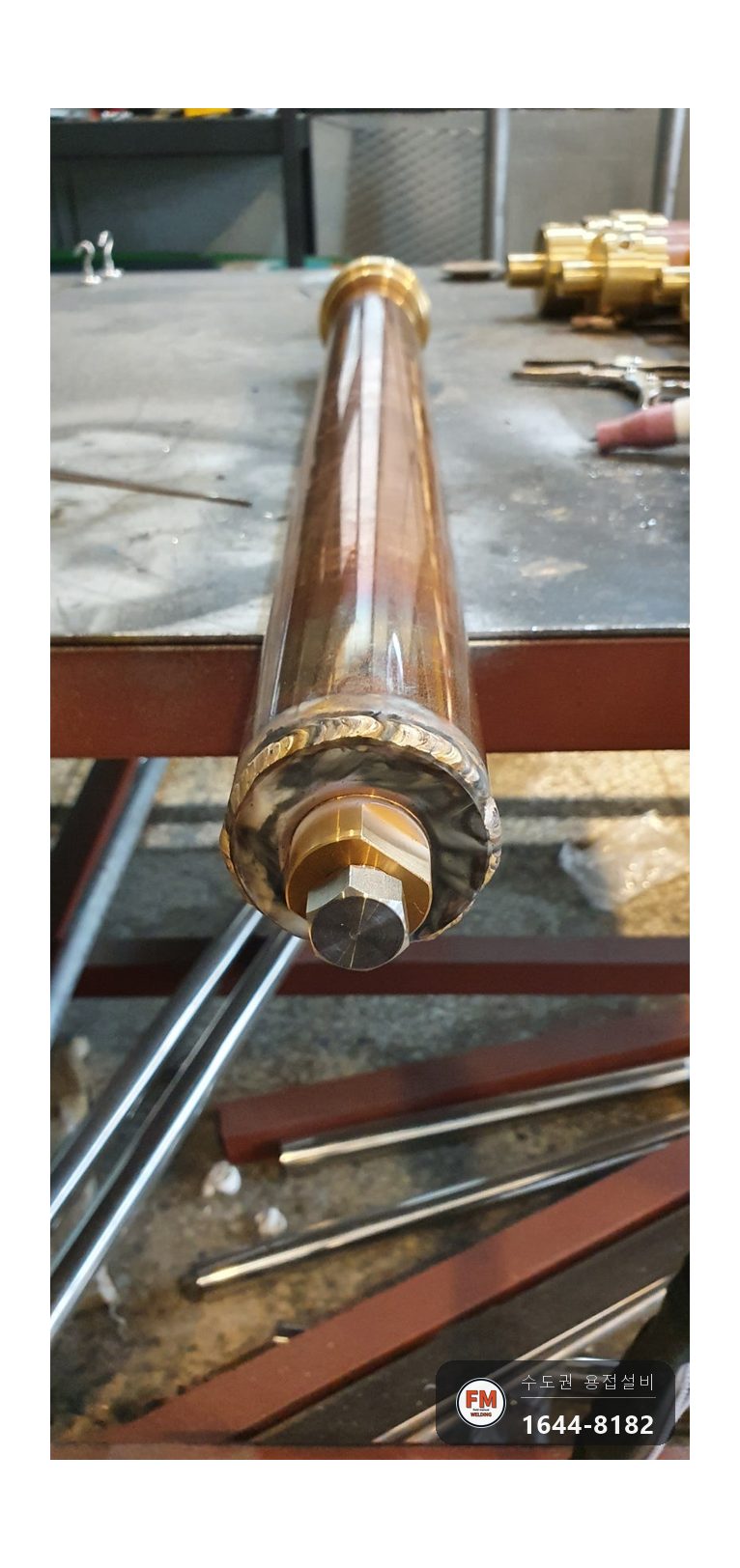

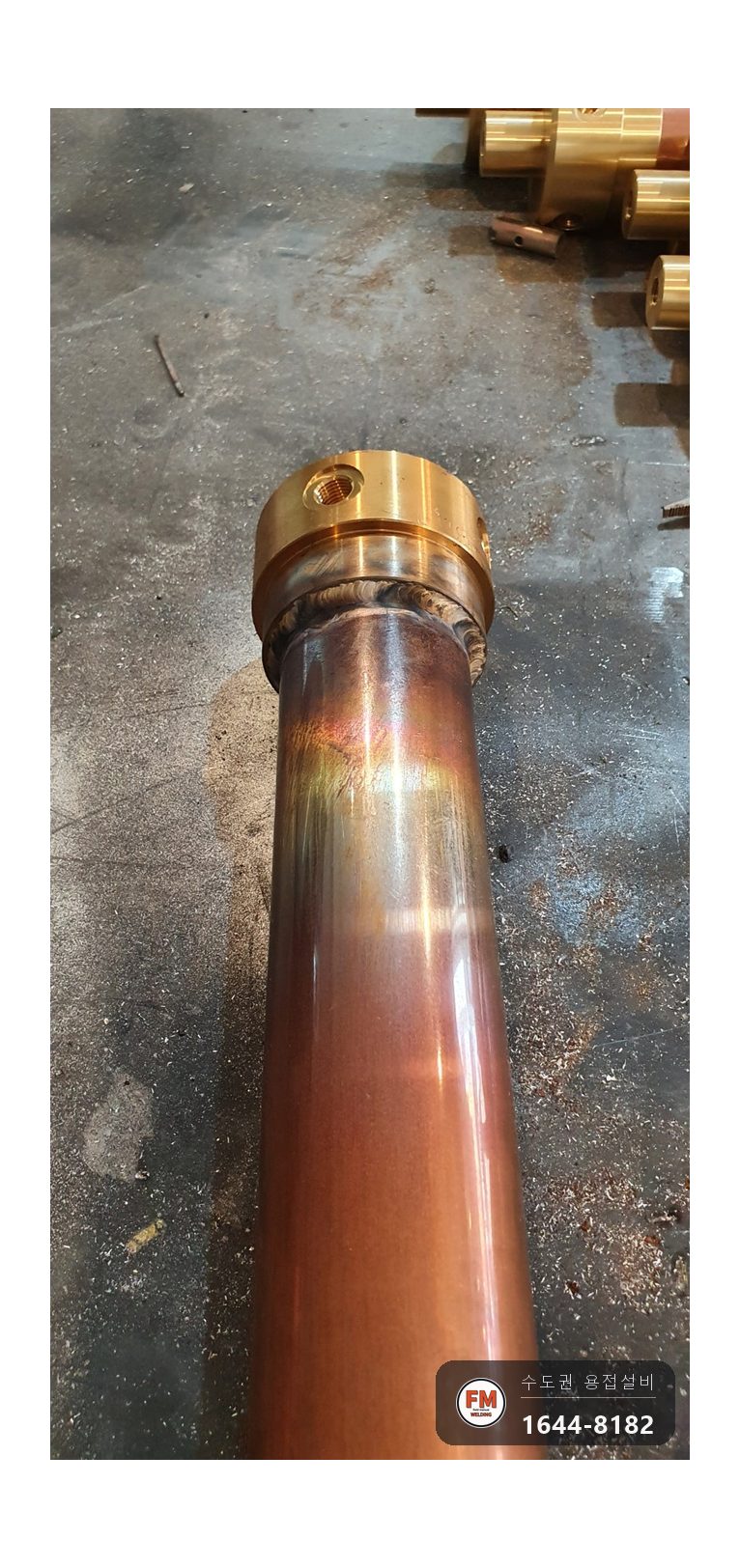

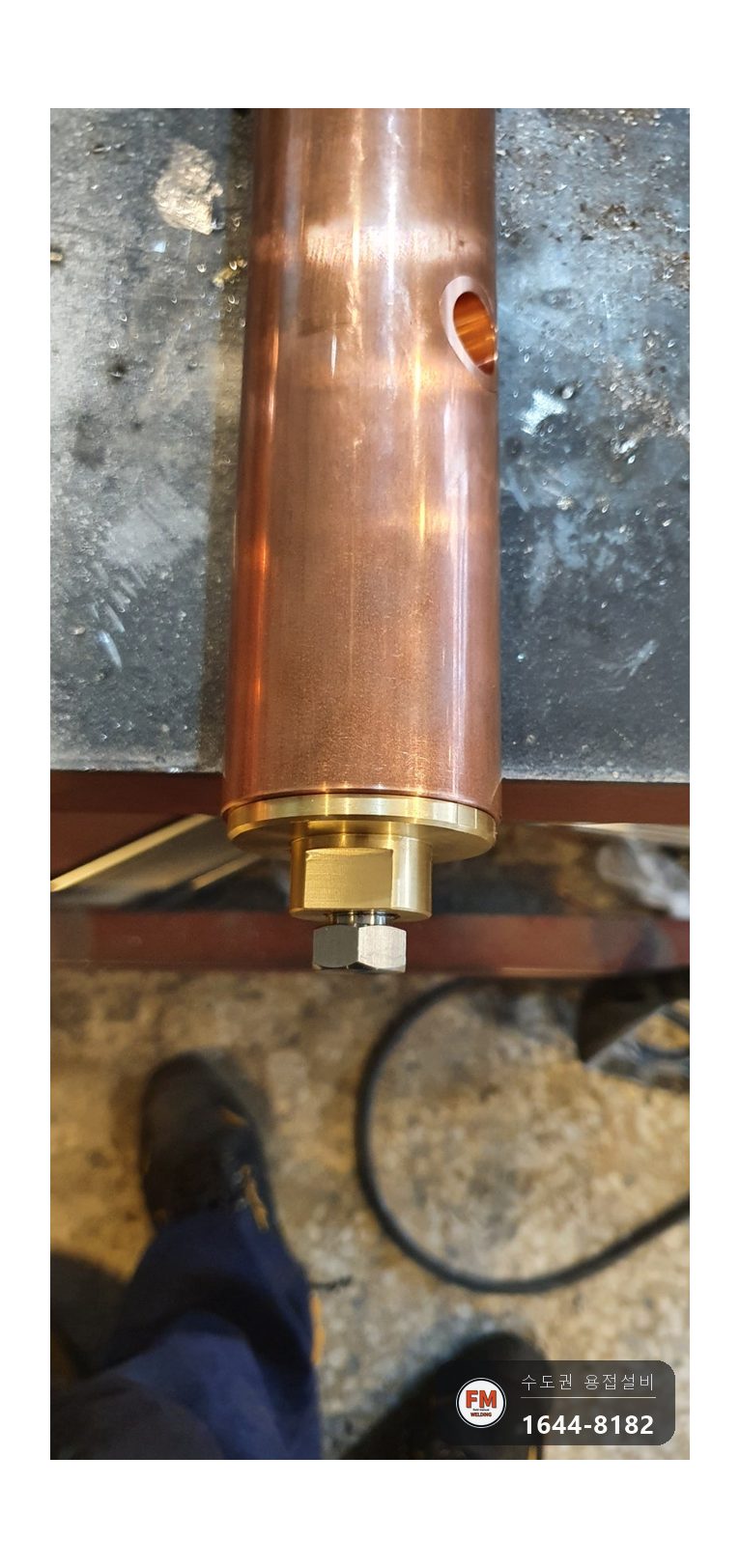

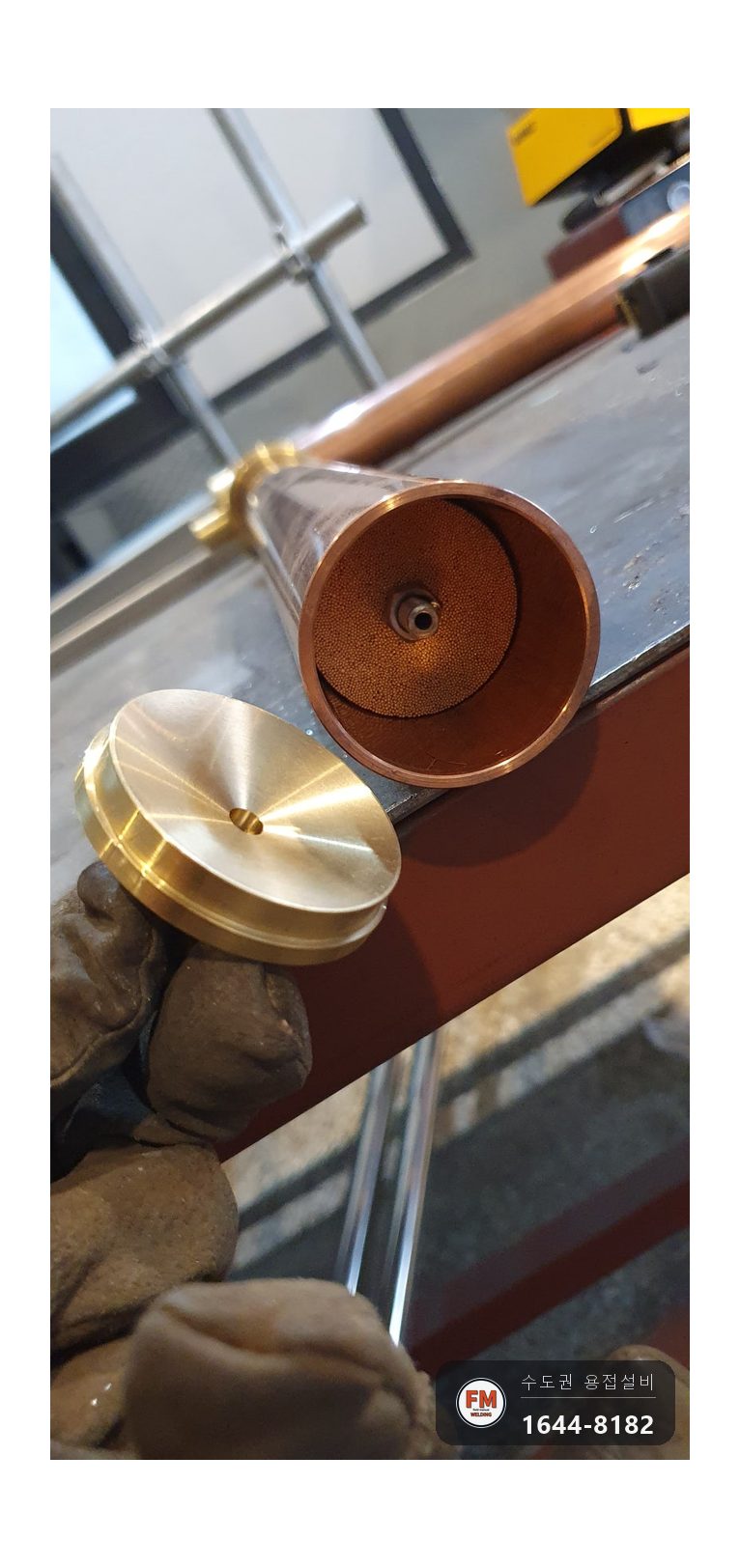

3. 고정이 끝난 관 끝에 황동 피팅을 끼우고 둘레를 알곤으로 붙여 막았습니다.
4. 반대쪽 끝도 같은 방법으로 붙여 관 전체를 막았습니다.
5. 맡기신 여덟 개를 모두 같은 차례로 마쳤습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

몸통은 동관, 양 끝 부속은 황동 피팅입니다.

황동은 아연 때문에 열 조절이 핵심이라, 한 번에 길게 녹이지 않고 짧게 끊어 가며 붙였습니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

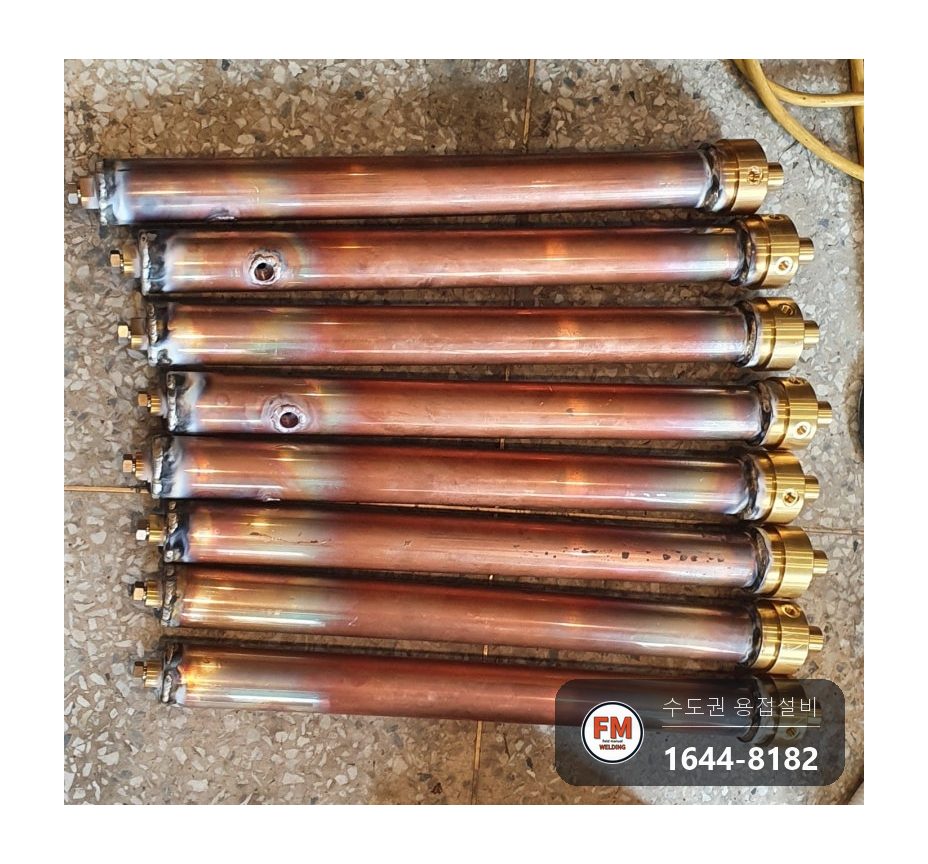

여덟 개 모두 피팅 둘레 용접부위에 기공이나 빈틈이 없는지 눈으로 살폈습니다.

다 된 제품은 손님 차에 실어 드렸습니다.
