수출용 황동 주물 주조품 보수 · 기공 결함 알곤 육성 출장용접

이 작업에서 늘 지키는 것

작업 방식 — 크랙 끝까지 파내고 다층으로 살 올리기

주물 · 알루미늄 — 주물은 예열 · 후열 · 서냉, 알루미늄 예열은 두께에 따라

알루미늄 엔진블럭 풀용접 전류 — 150A 전후

보강 철판 — 2T 각파이프에 3T 철판

철 구조물 용접봉 — 저수소계 7016 · 3.2mm

기계 부품 용접, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

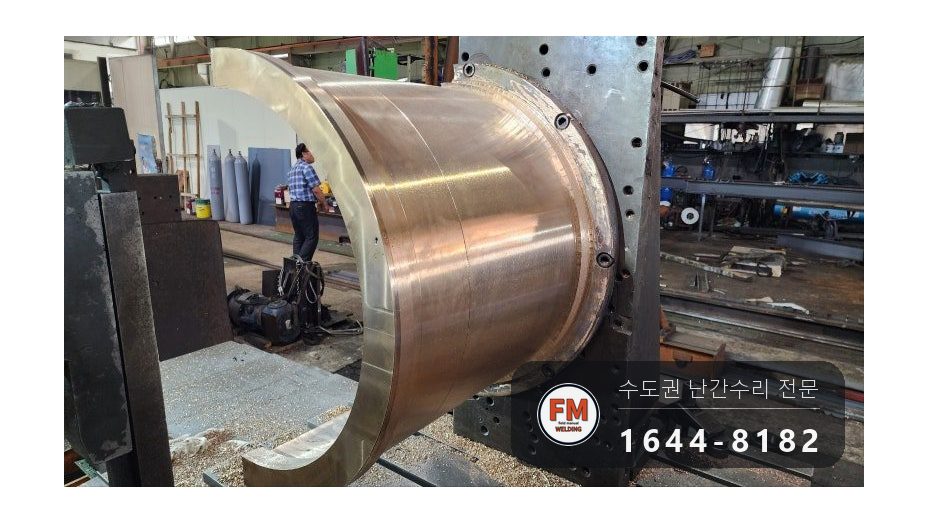

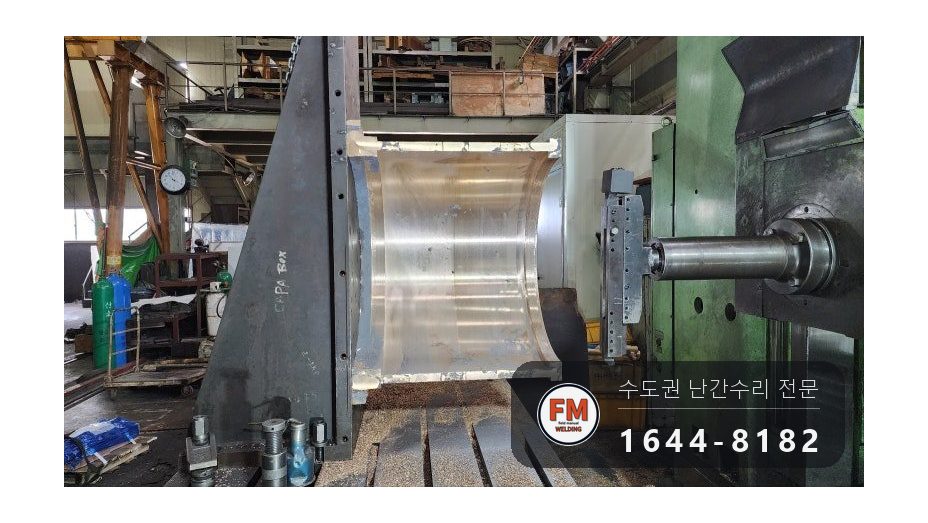

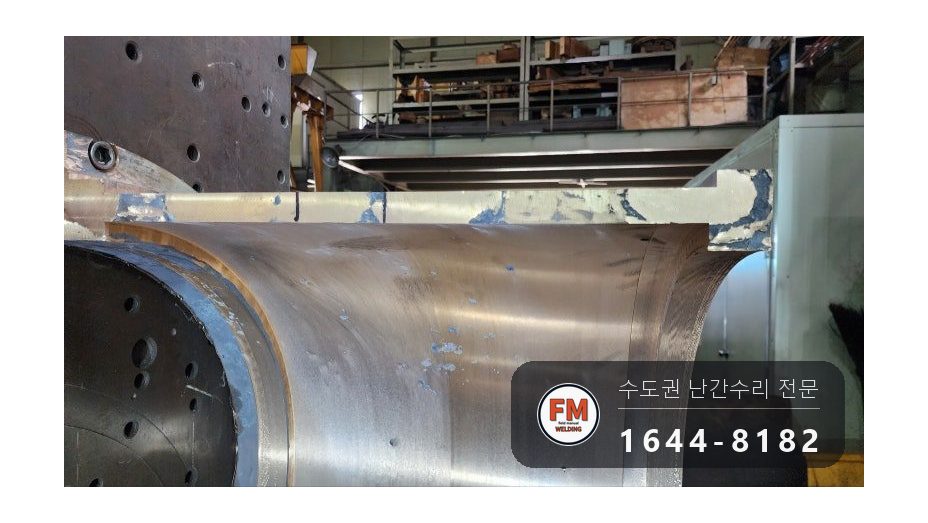

황동으로 뜬 커다란 주물 주조품에 기공과 흠이 무더기로 생겨 있었는데요. 깎아 가며 제품을 만들던 도중 가공이 제대로 되지 않는 상태였습니다.

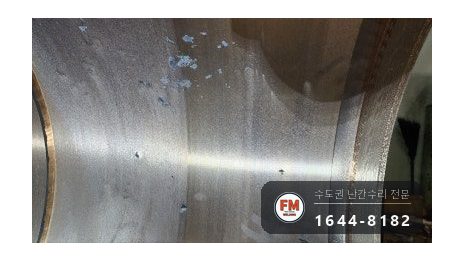

겉을 보면 주조가 잘못돼 군데군데 기공이 있었습니다. 기계로 깎아 내면 기공 자리에서 이물이 밀려 나왔습니다.

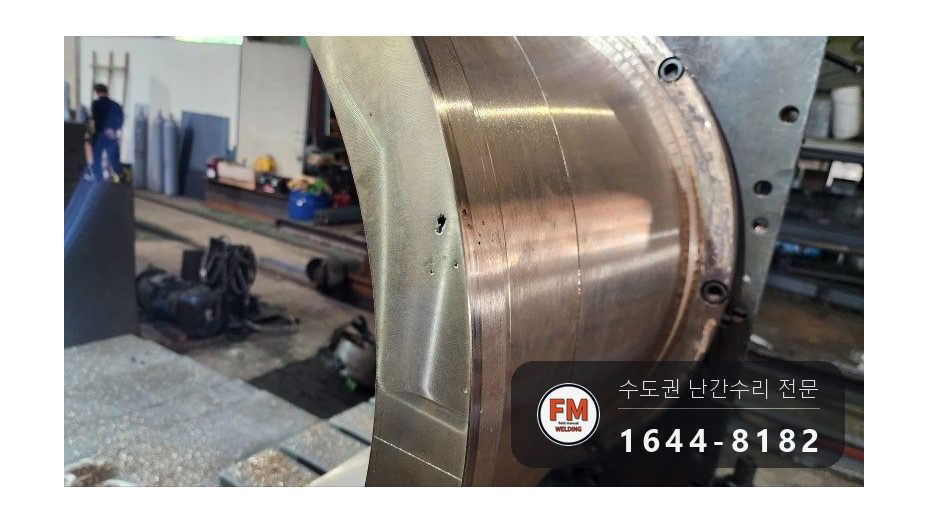

속만이 아니라 겉면과 옆면에도 기포가 많았습니다.

수출 납기가 코앞이어서 새로 만들 여유가 없었습니다. 원래 같으면 제품을 돌려보내고 다시 뜨면 되는 일이었습니다.

기계 부품 용접, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

비가 자주 오거나 덥고 습한 날씨에 주물을 뜨면 기공이나 흠이 자주 생긴다고 합니다.

기공이 남은 채로 기계 가공을 하면 겉이 밀려 올라와 치수가 맞지 않습니다.

이물이 조금만 남아도 쇳물이 튀어서 용접이 잘 붙지 않습니다. 얼마나 잘 파내고 가느냐에 결과가 달려 있습니다.

기계 부품 용접, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 흠이 난 곳을 빠짐없이 찾아 표시해 두었습니다.

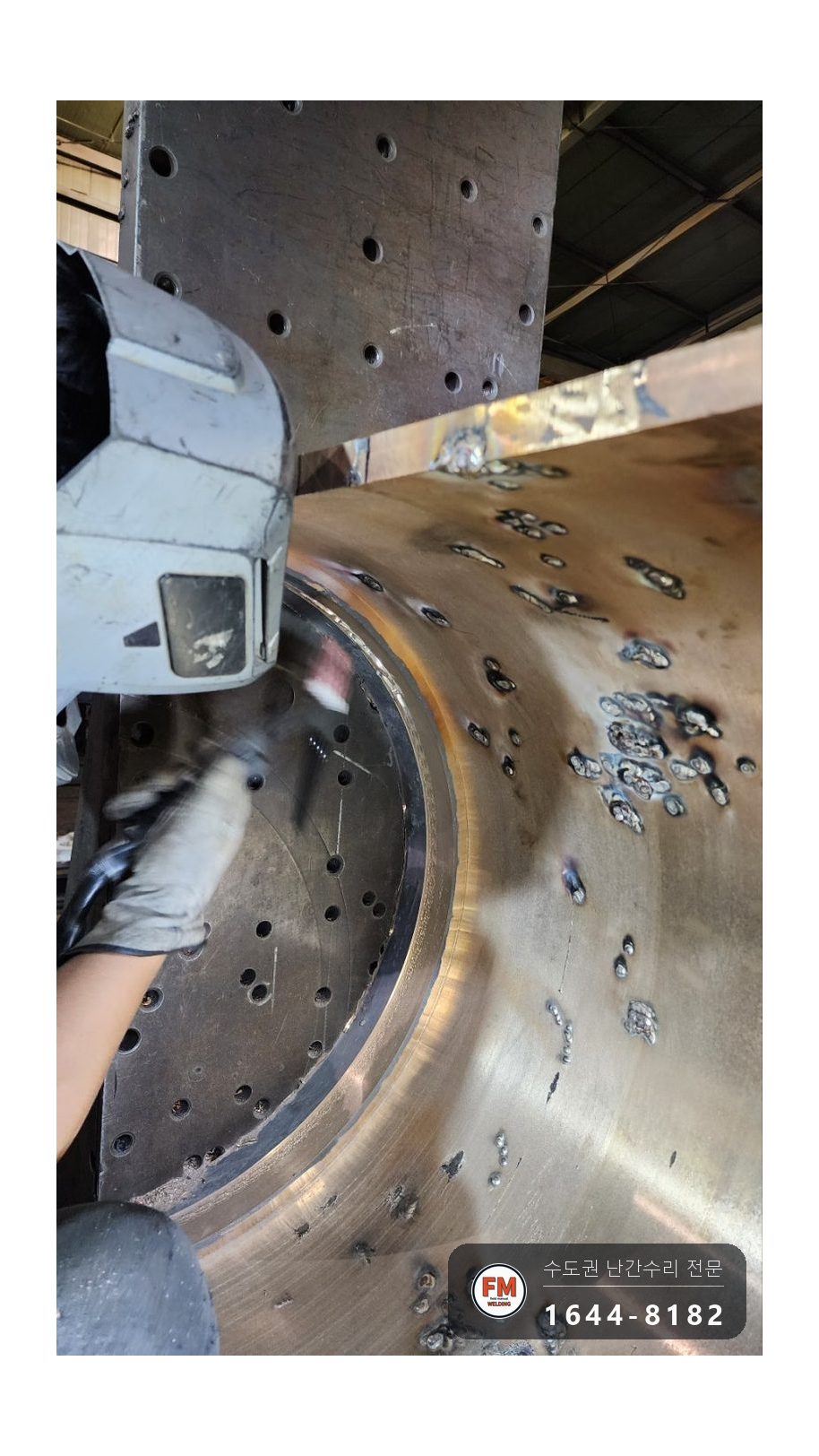

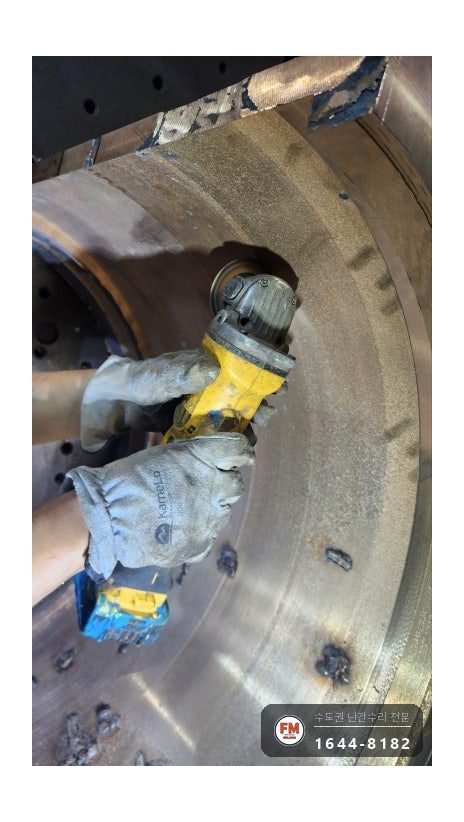

2. 겉을 그라인더로 갈고 다이그라인더로 흠 난 곳을 깊숙이 팠습니다. 깨끗한 황동 바탕이 드러날 때까지 계속 갈았습니다.

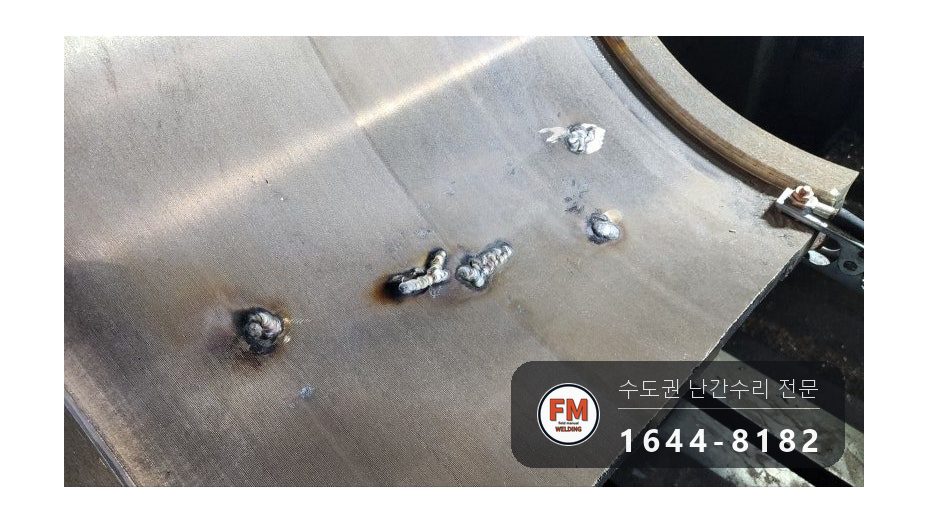

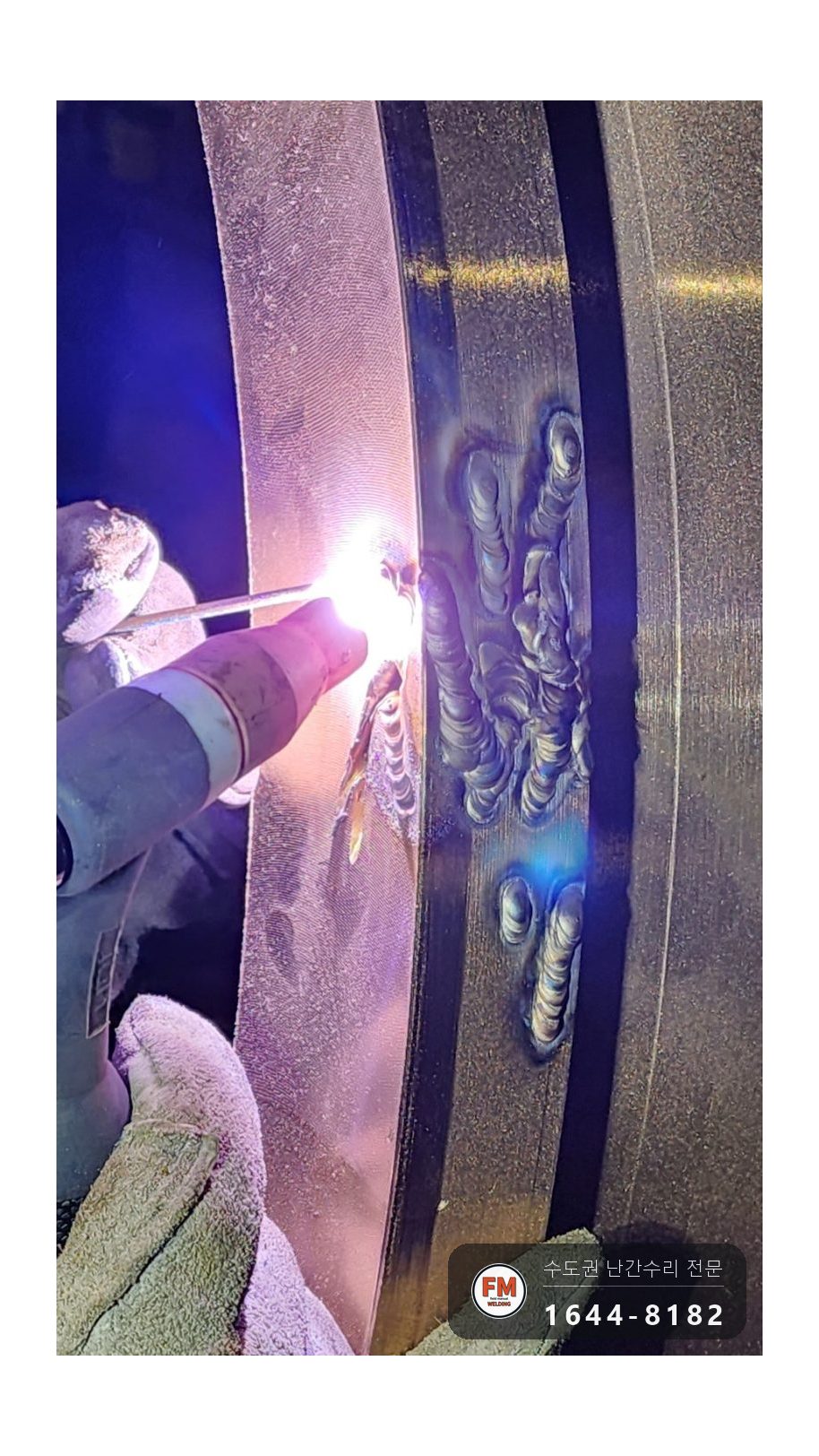

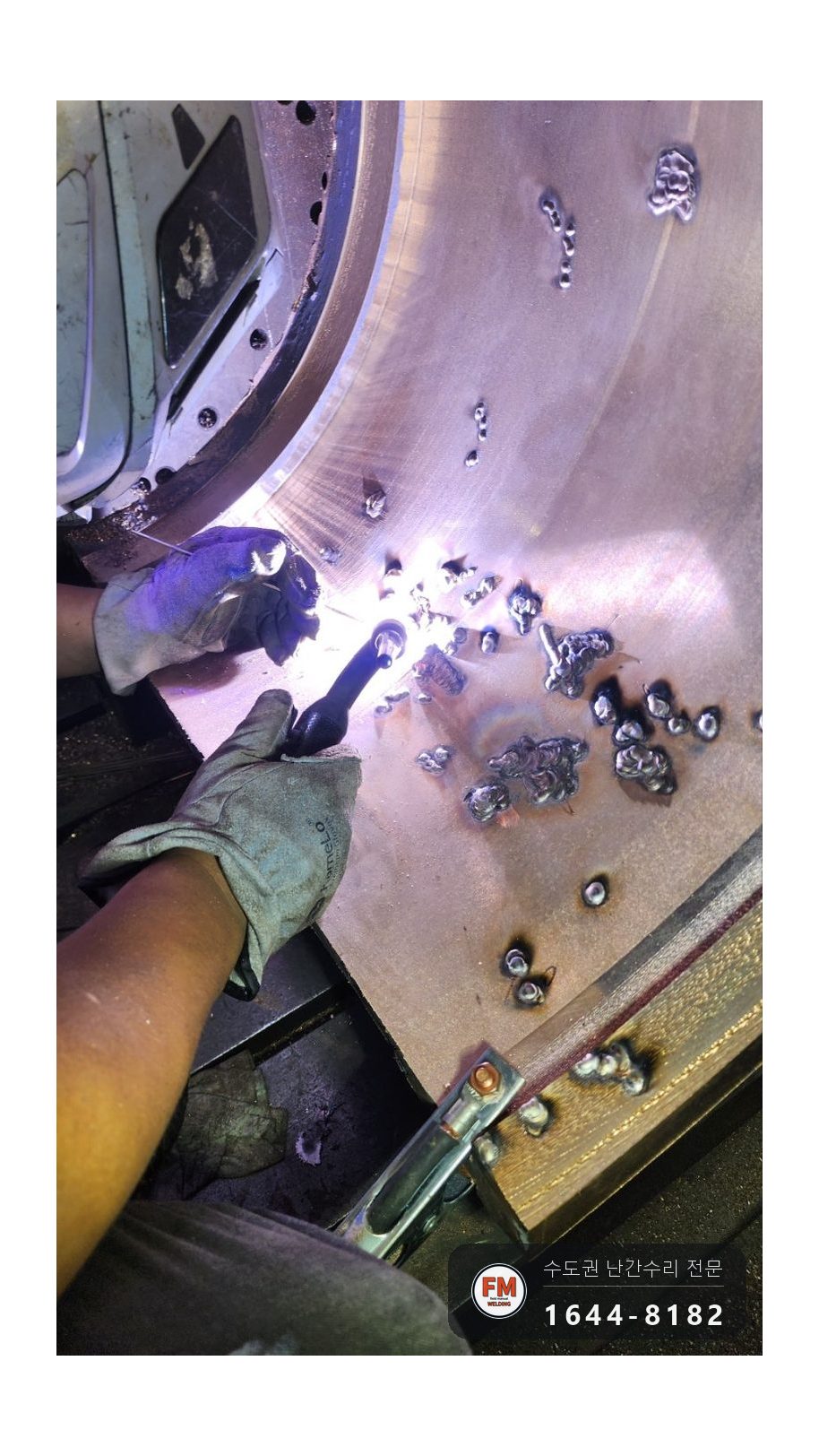

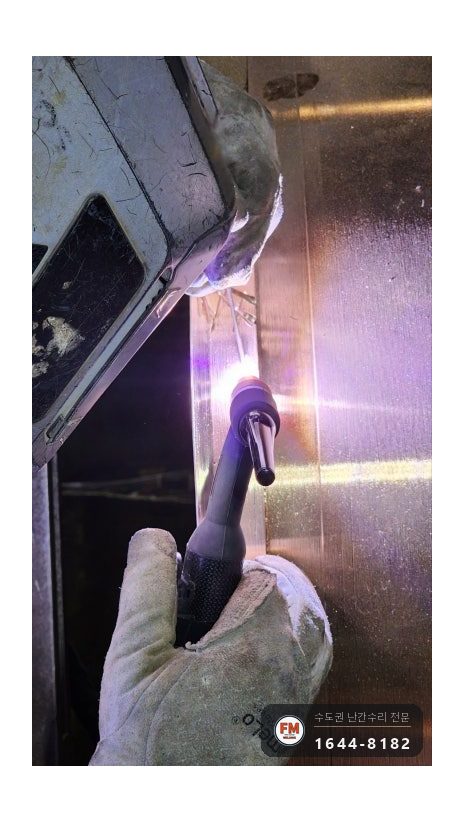

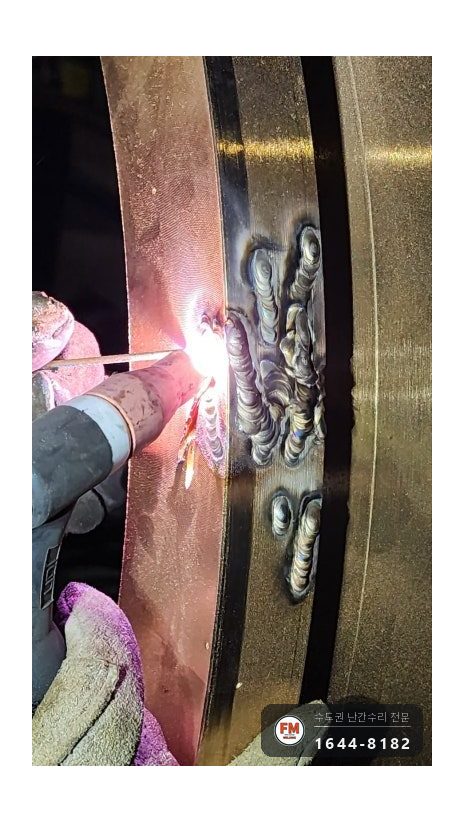

3. 깊이 판 곳은 가장 안쪽부터 황동으로 용접해 살을 쌓아 올렸습니다.

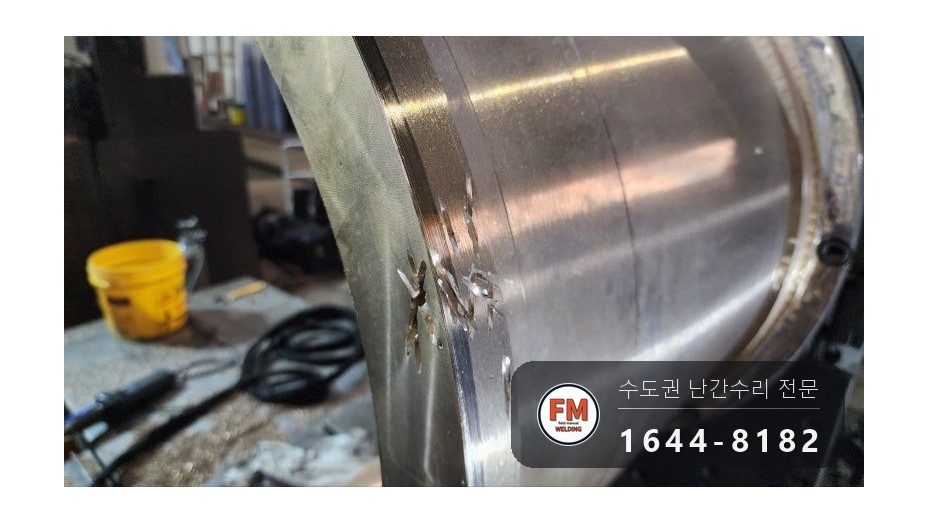

4. 옆면도 똑같이 깊이 파서 이물을 치운 다음 쌓아 올렸습니다.

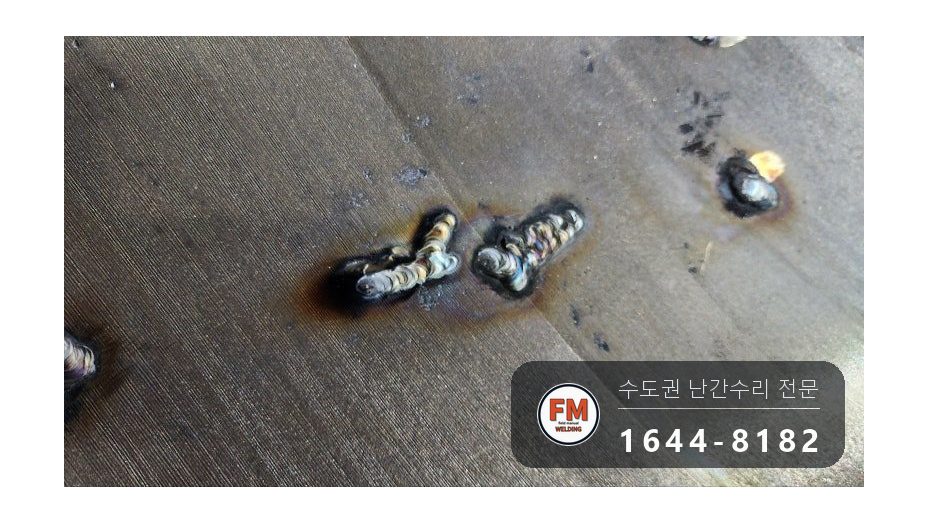

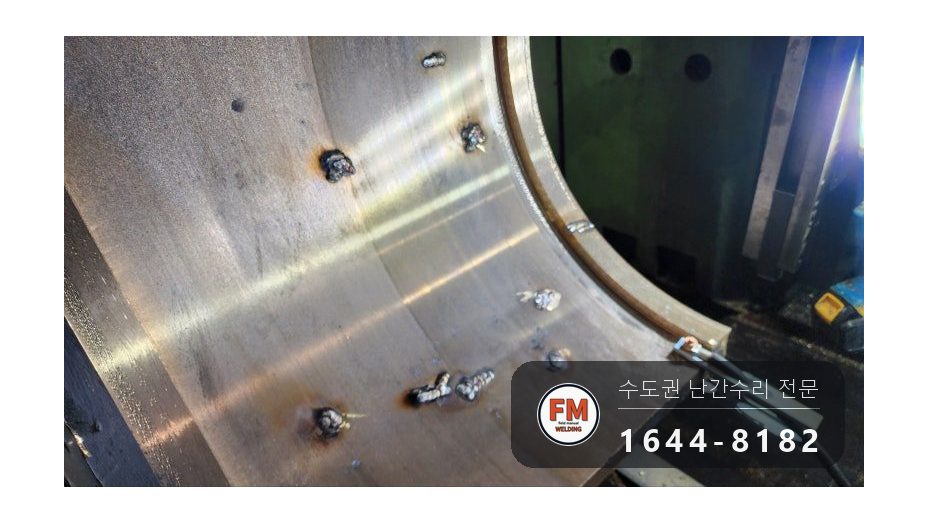

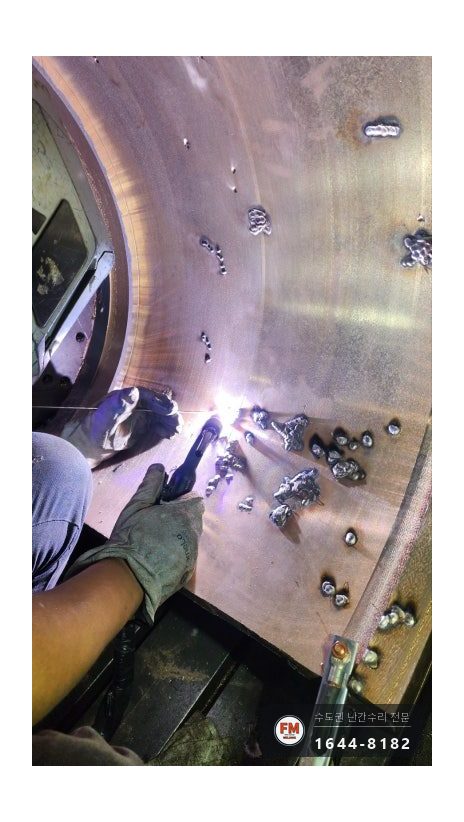

5. 아주 작은 기공도 그냥 두지 않고 모두 파내 가며 작업했습니다.
6. 기계로 깎았을 때 면이 평평해야 해서, 언더컷이 남지 않게 넓게 펴 가며 용접했습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

황동 주물은 알곤으로 붙입니다. 흠을 메우며 쌓아 올리는 작업이라 이어 붙일 때보다 열 다루기가 더 까다롭습니다.

주물 제품은 용접봉이 비싸고 손도 많이 가서 맡지 않는 업체가 많습니다.

에프엠웰딩은 흔히 쓰는 주물용 용접봉을 갖춰 두고 있어서 납기에 쫓기는 경우에도 고칠 수 있습니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

맨 윗부분까지 빠짐없이 쌓아 올려 끝냈습니다. 기계 가공에 들어가도 될 만큼 겉이 고른지 확인하고 마쳤습니다.

주물에 흠이 생겼다고 모두 새로 떠야 하는 건 아닙니다. 파내고 채워 올려 납기를 맞출 수 있는 때도 있습니다.
