운동기구·기물, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

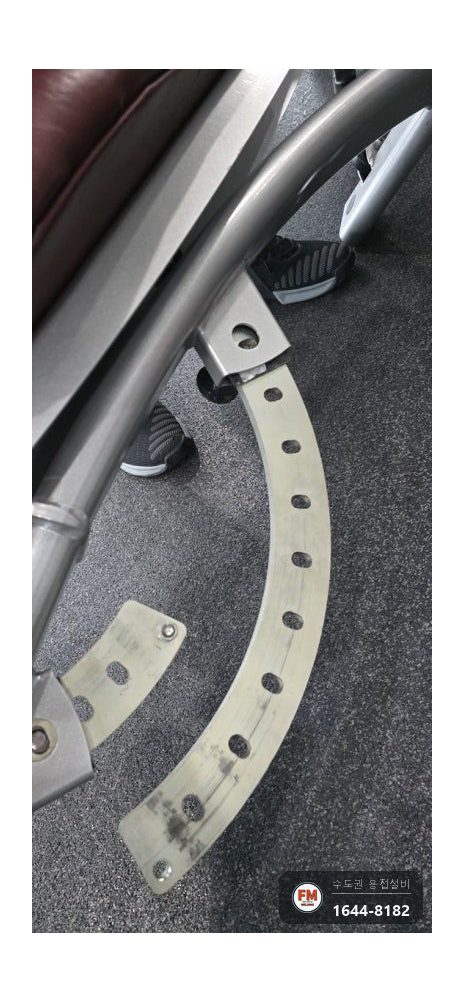

헬스장에서 쓰는 각도조절벤치였습니다. 브래킷과 고정핀이 맞물리는 부분에 금이 가 있었고 조절 기어는 프레임을 벗어나 바닥에 떨어져 있었습니다.

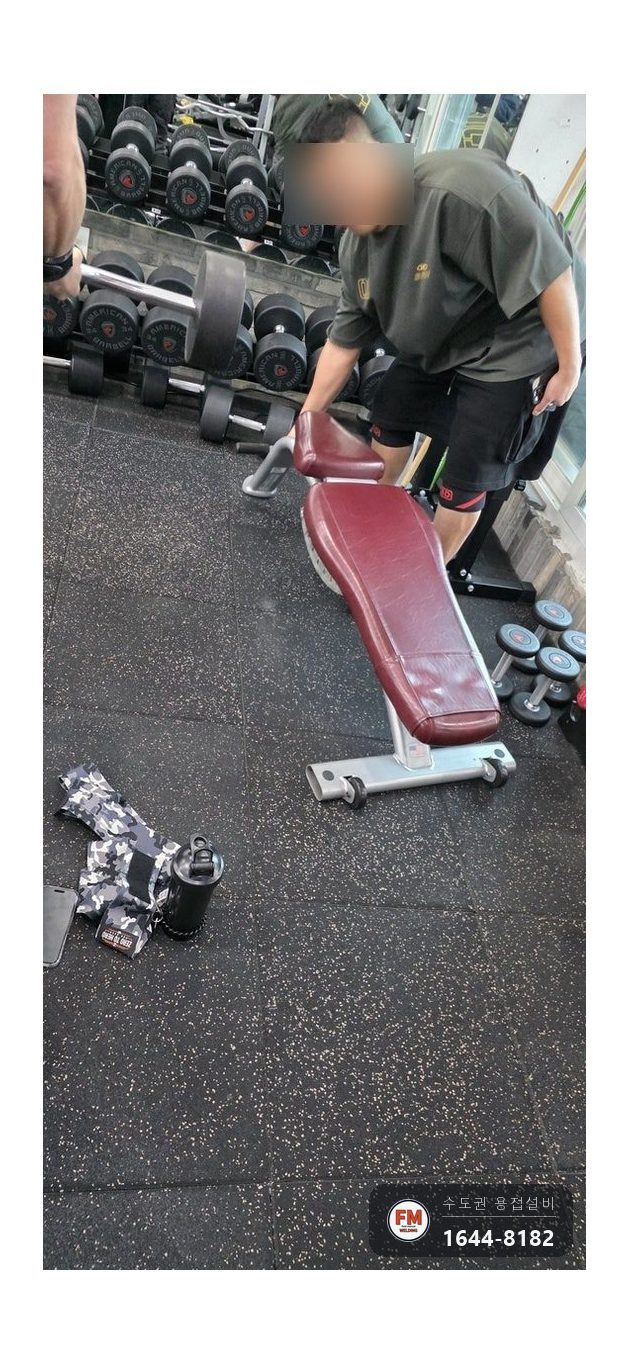

운동하시던 회원님이 등받이 각도를 바꾸다 이상하다고 느끼셨고 관장님께서 곧장 전화를 주셨는데요. 손잡이 부분이 부러진 듯하다는 말씀이었습니다.

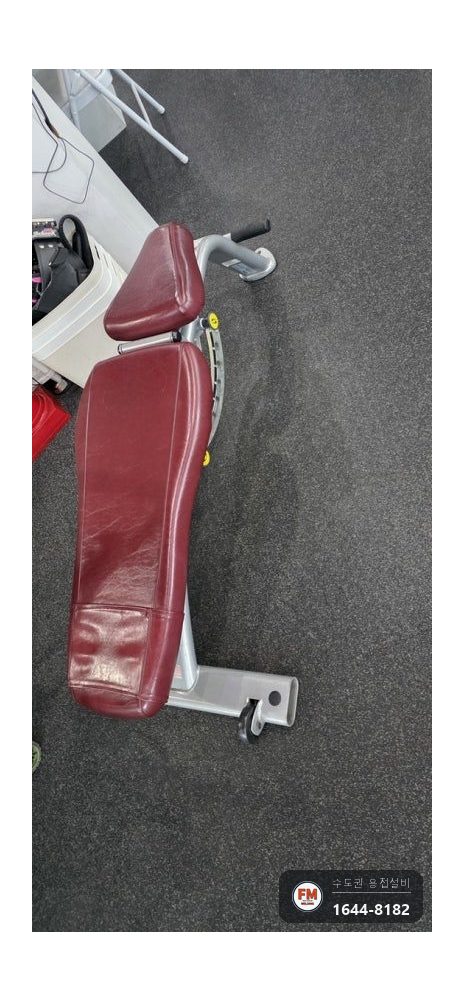

앉는 판과 프레임은 겉보기에 이상이 없었습니다. 등 뒤 조절 장치 안쪽을 봐야 고장이 보이는 위치였습니다.

운동기구·기물, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

고정핀이 프레임에 붙는 부위는 쓸 때마다 피로가 쌓입니다. 헬스기구가 되풀이되는 힘을 견디게 설계되더라도 이음 부위가 가장 먼저 버티지 못합니다.

핀이 부서진 상태로 계속 쓰면 조절 기어가 아예 빠져 버립니다. 운동하는 도중에 등받이가 갑자기 꺾이면 다칠 수 있습니다.

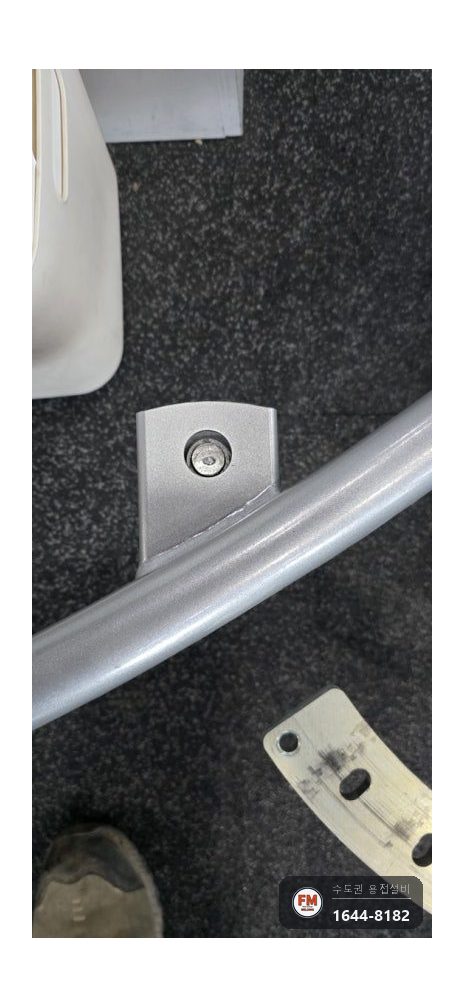

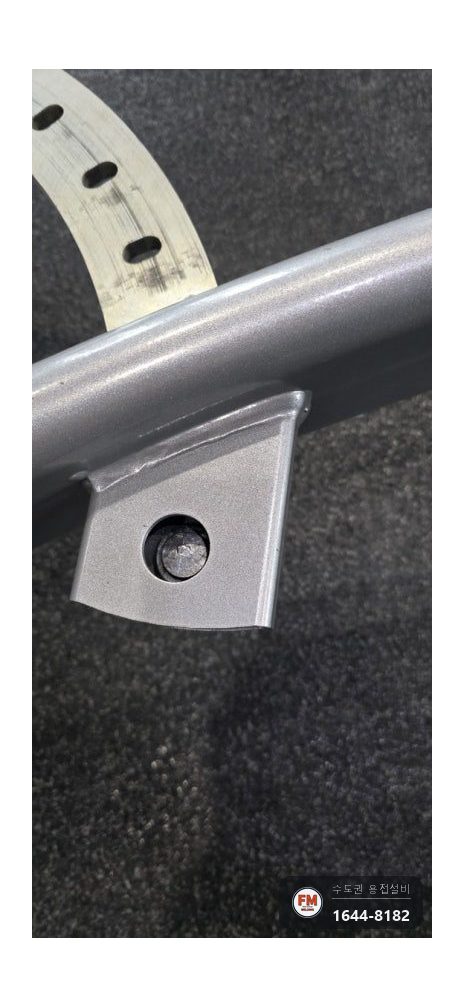

브래킷 볼트 둘레는 멀쩡하게 보이는 곳도 있었는데요. 등받이 각도를 움직여 보자 귀퉁이 쪽에 가느다란 금이 드러났습니다.

운동기구·기물, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 곧장 불을 대지 않았습니다. 브래킷에 금이 얼마나 퍼졌는지, 기어가 어떻게 빠졌는지를 먼저 보고 순서를 짰습니다.
2. 스프링 핸들 쪽을 떼어 냈습니다. 조절 기어가 프레임과 완전히 떨어져 있어서 제자리를 정확하게 잡아야 붙일 수 있었습니다.

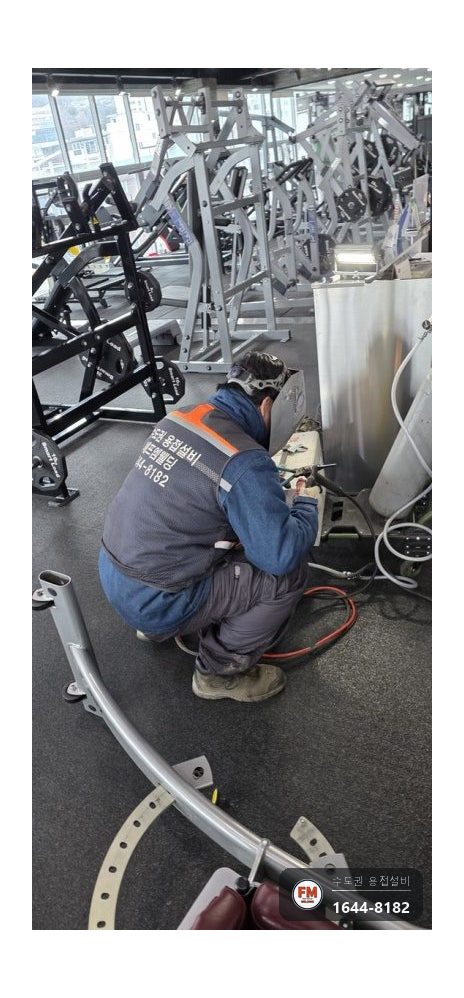

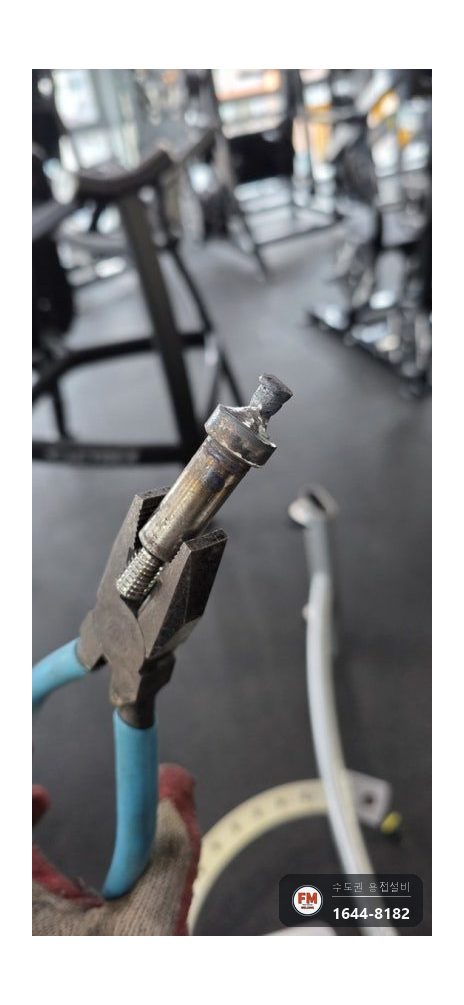

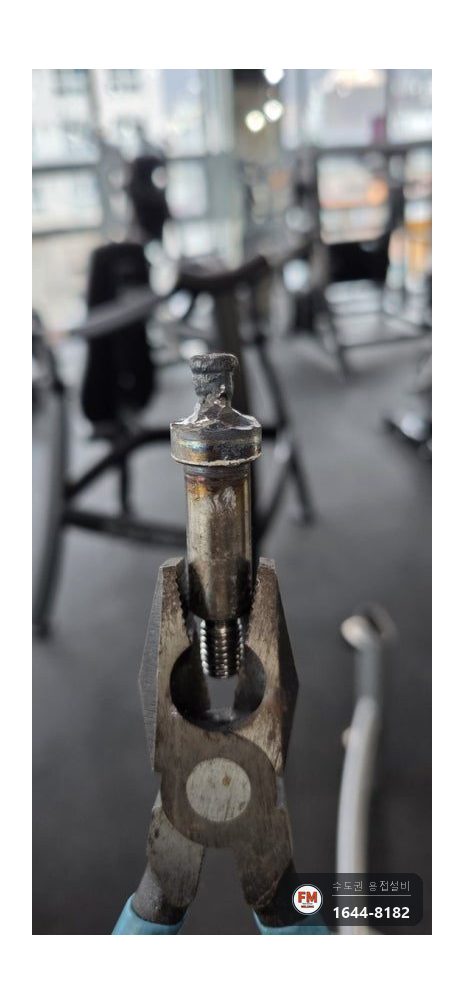

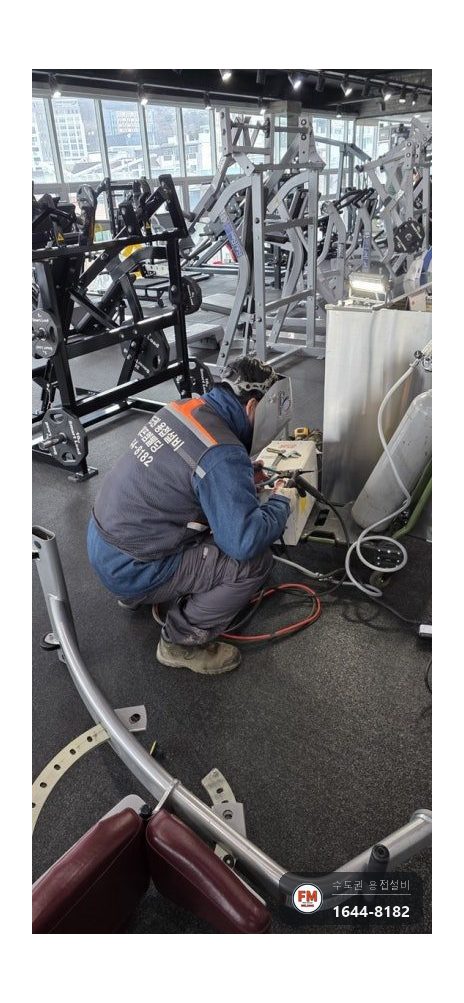

3. 고정핀은 TGC-50 봉으로 TIG 알곤, 직류(DC)로 붙였습니다. 알곤은 불티가 날리지 않아서 헬스장이 문을 연 상태에서도 작업이 됩니다.
4. 핀 하나로 끝내지 않고 바로 옆 브래킷 이음새의 금도 같이 다시 용접했습니다. 핀만 고치고 금을 그대로 두면 똑같은 곳이 또 벌어집니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

봉은 TGC-50을 썼고 방식은 TIG 알곤 직류입니다. 걸린 시간은 1시간 안팎입니다.

알곤을 고른 까닭은 불티가 튀지 않기 때문입니다. 헬스장 바닥재와 기구 덮개는 열에 쉽게 손상되고 회원들이 쉼 없이 오가는 곳이라 불꽃이 날리는 용접은 쓰기 곤란합니다.

고정핀 같은 작은 부품에 열을 많이 주면 둘레까지 휘어 버립니다. 전류를 낮춰 두고 꼭 필요한 양만 줍니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

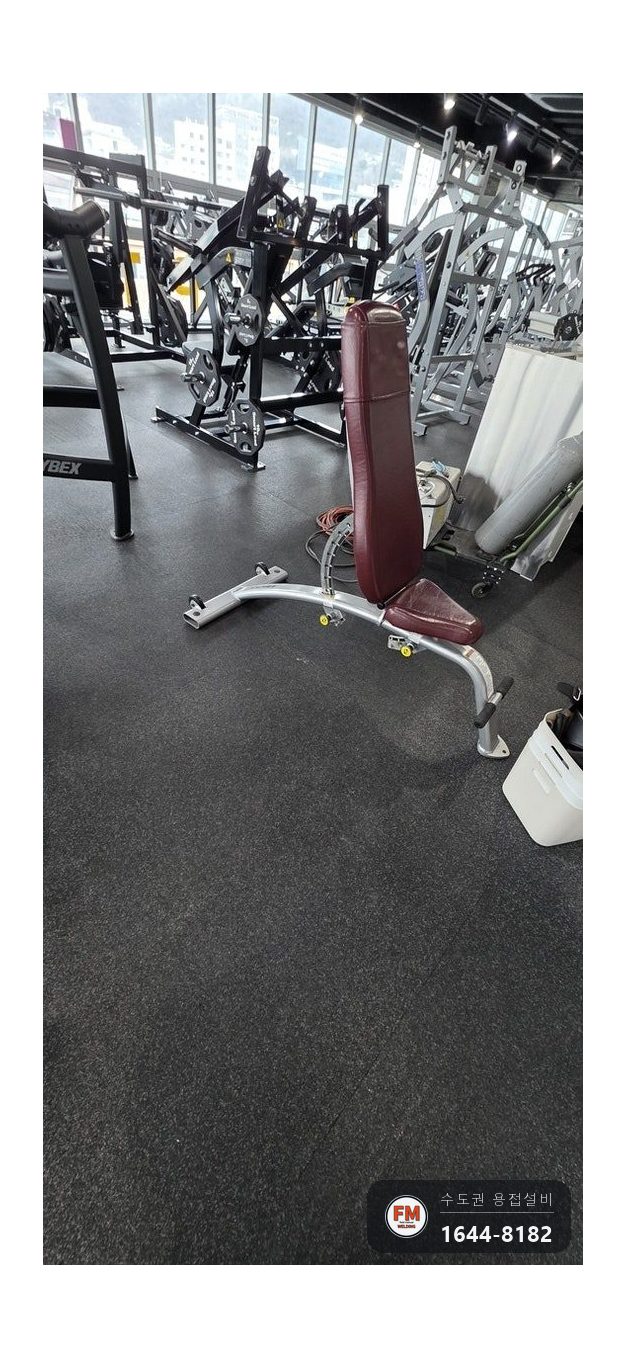

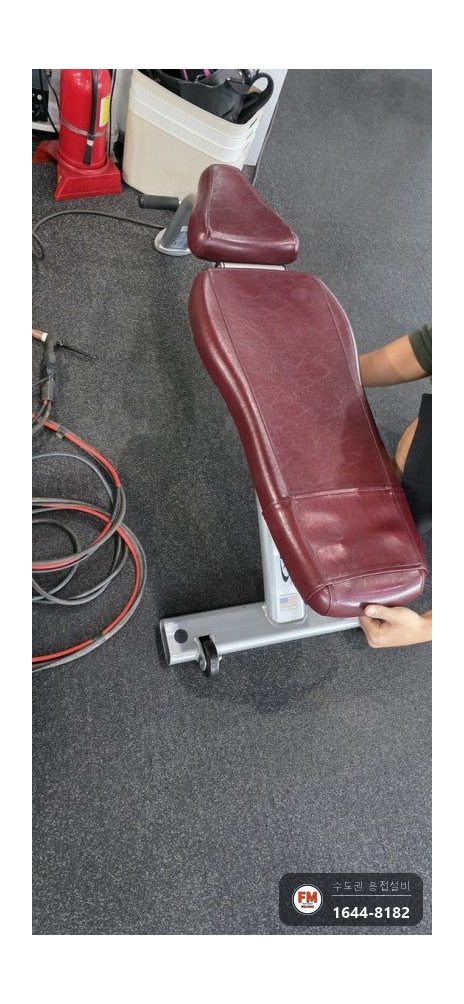

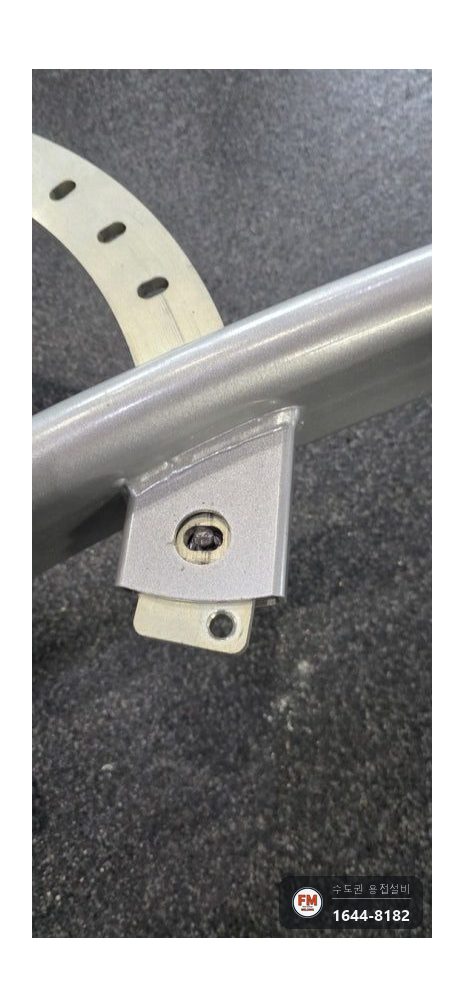

용접 뒤 부품을 다시 맞춰 끼우고 벤치를 원래 자리에 놓은 다음 제대로 움직이는지 봤습니다.

조절 손잡이를 몇 차례 올리고 내리며 걸림이나 흔들림이 없는지 살폈고, 고정핀 부위가 무게를 제대로 받는지도 확인했습니다.

각도 손잡이가 예전보다 느슨하거나 어딘가 걸리는 느낌이 드는 것은 점검이 필요하다는 신호입니다. 살필 곳은 조절 기어 둘레의 볼트, 브래킷 귀퉁이의 가는 금, 이음 부위가 노는 정도입니다.
