현장에 도착해 확인한 내용입니다.

빌딩 관리사무소 연락은 퇴근 무렵에 왔습니다. 유리문이 아래로 처져 닫히지 않고, 밑단 스텐 도어프레임이 찢겨 사고가 날까 걱정된다는 말씀이었습니다.

처음 들었을 때는 흔한 경첩 고장 정도로 여겼는데요. 보내 주신 사진을 보니 문 무게를 받는 피벗힌지 부위가 심하게 손상돼 있었습니다.

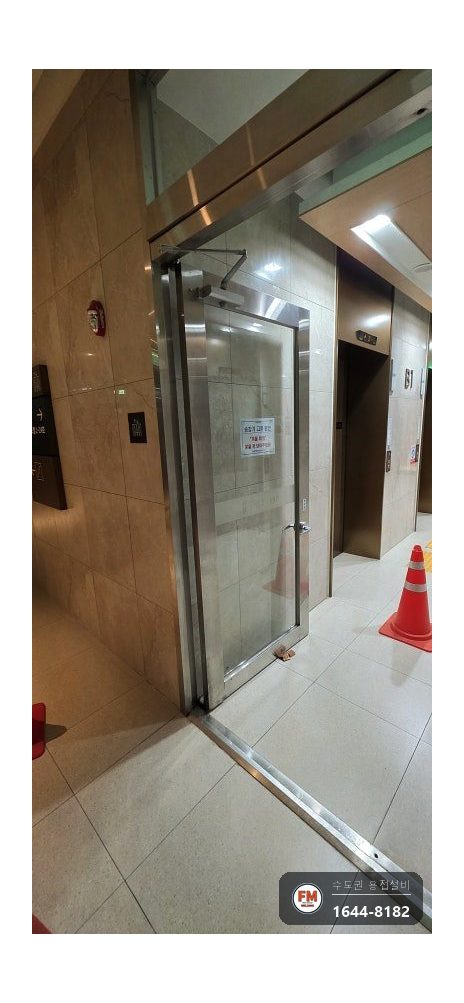

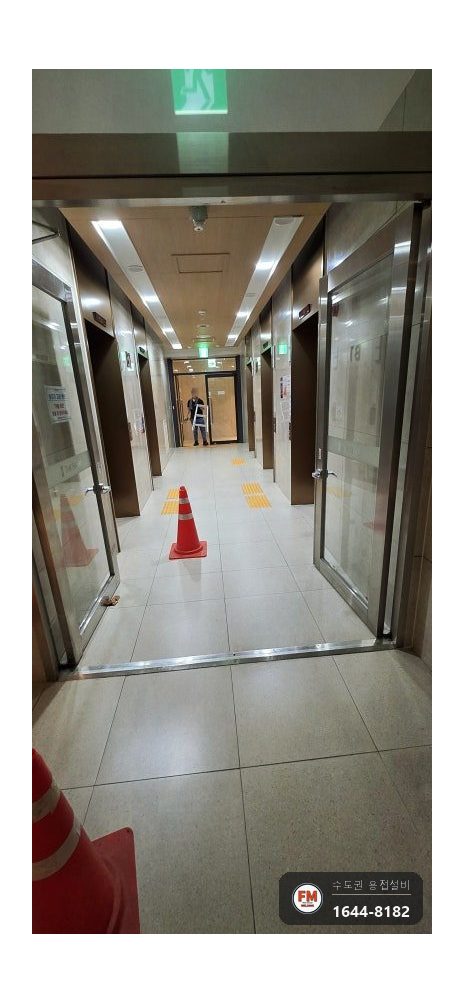

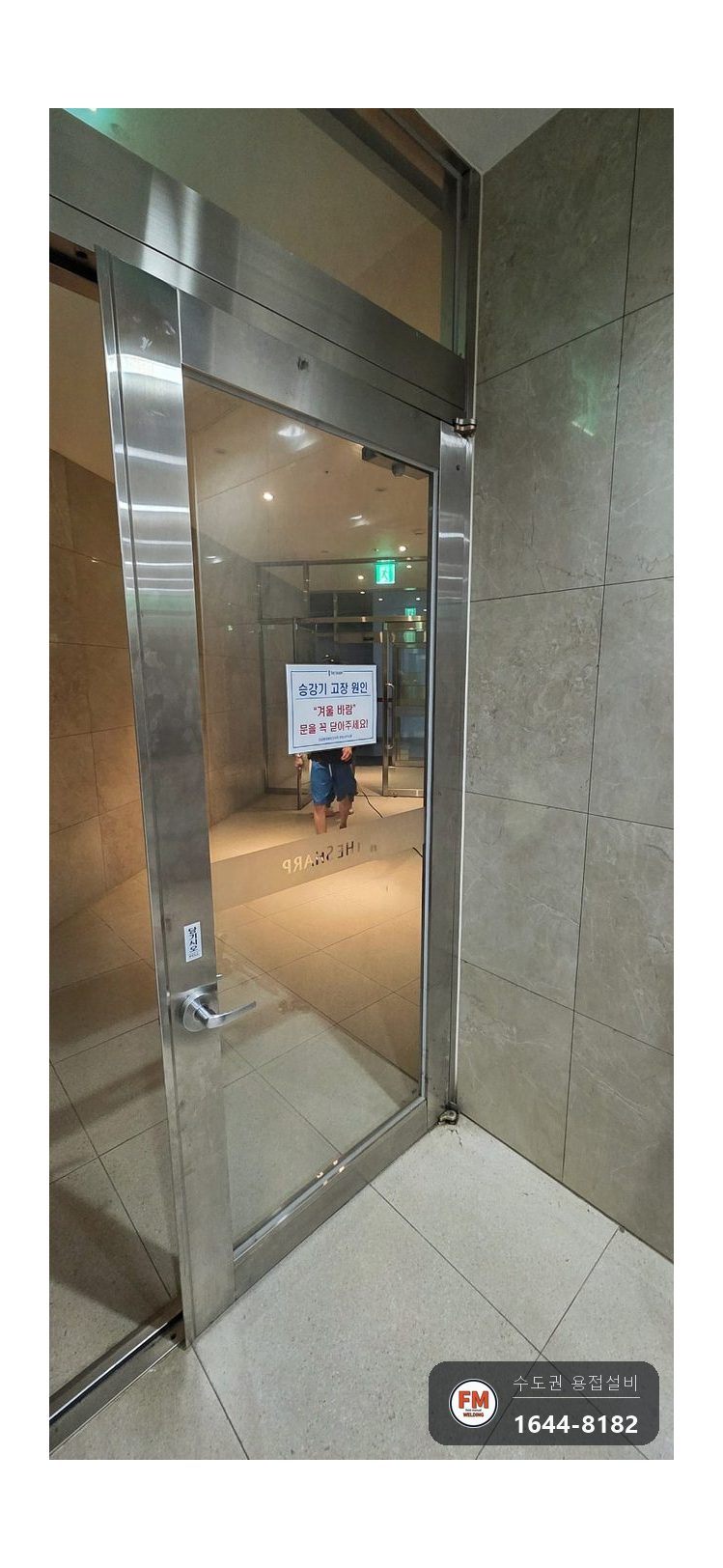

고장 난 자리는 둘이었습니다. 화장실 앞 출입문과 엘리베이터 앞 유리문에서 똑같은 증상이 나타났습니다.

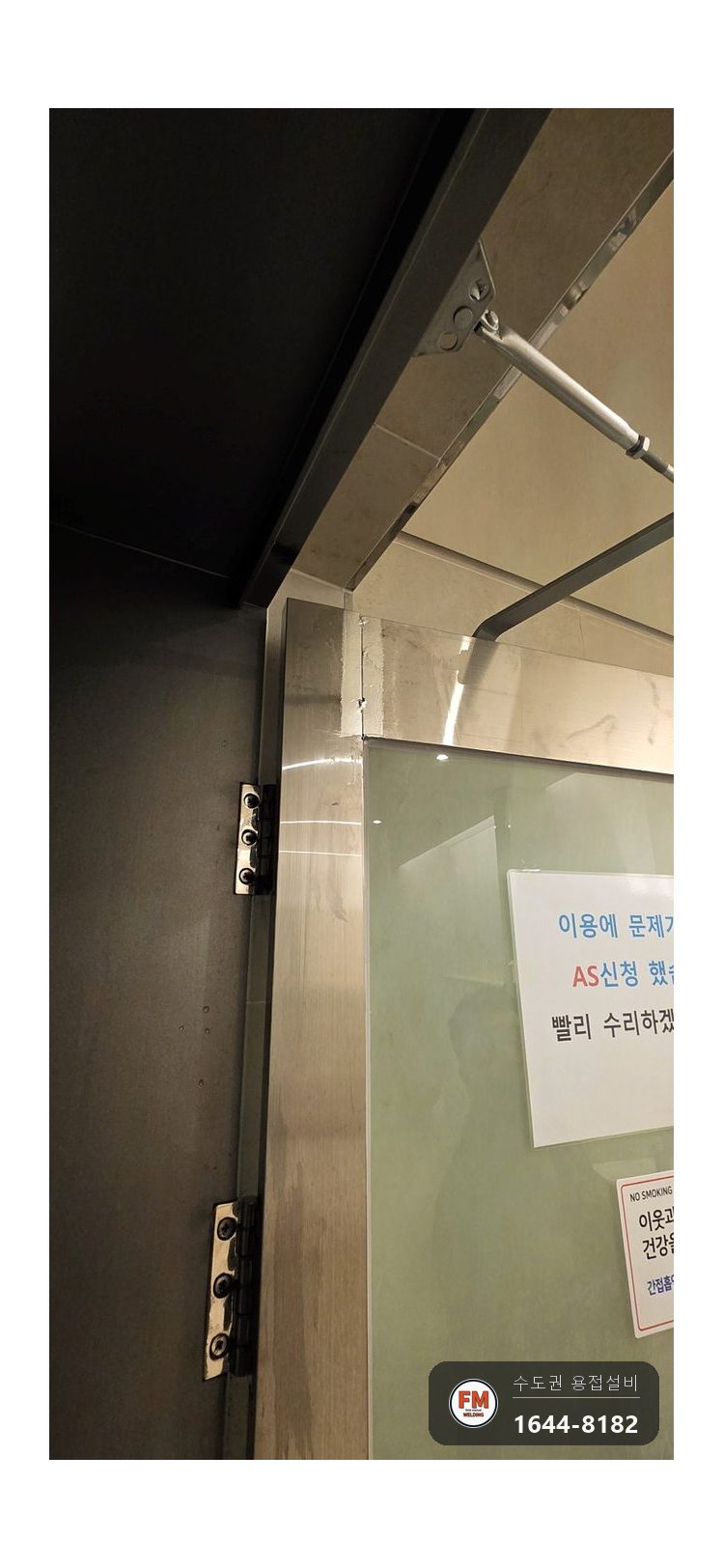

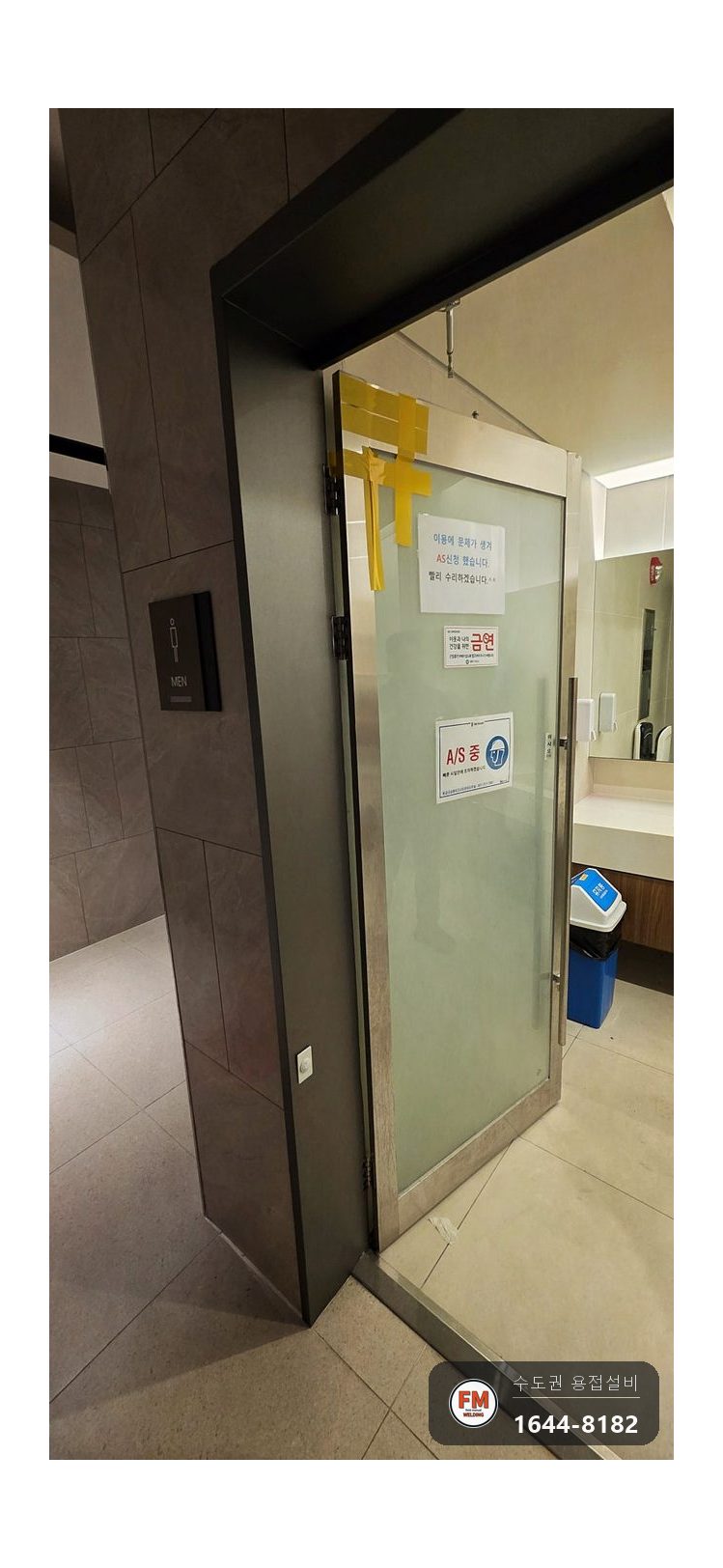

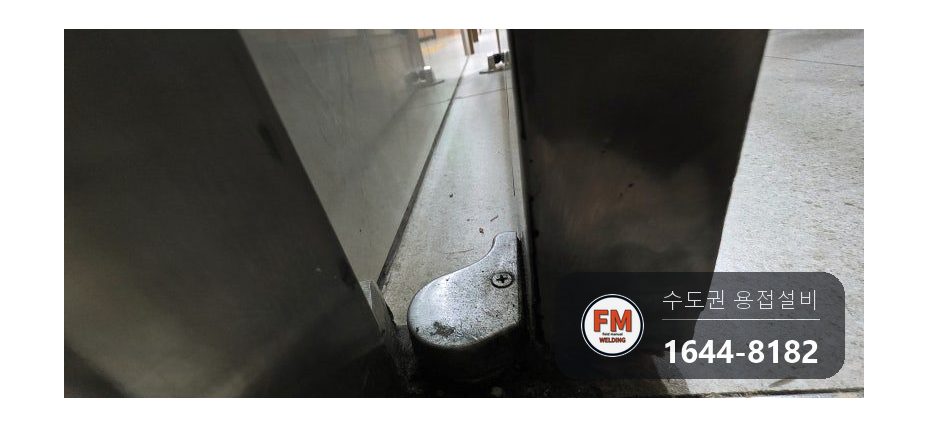

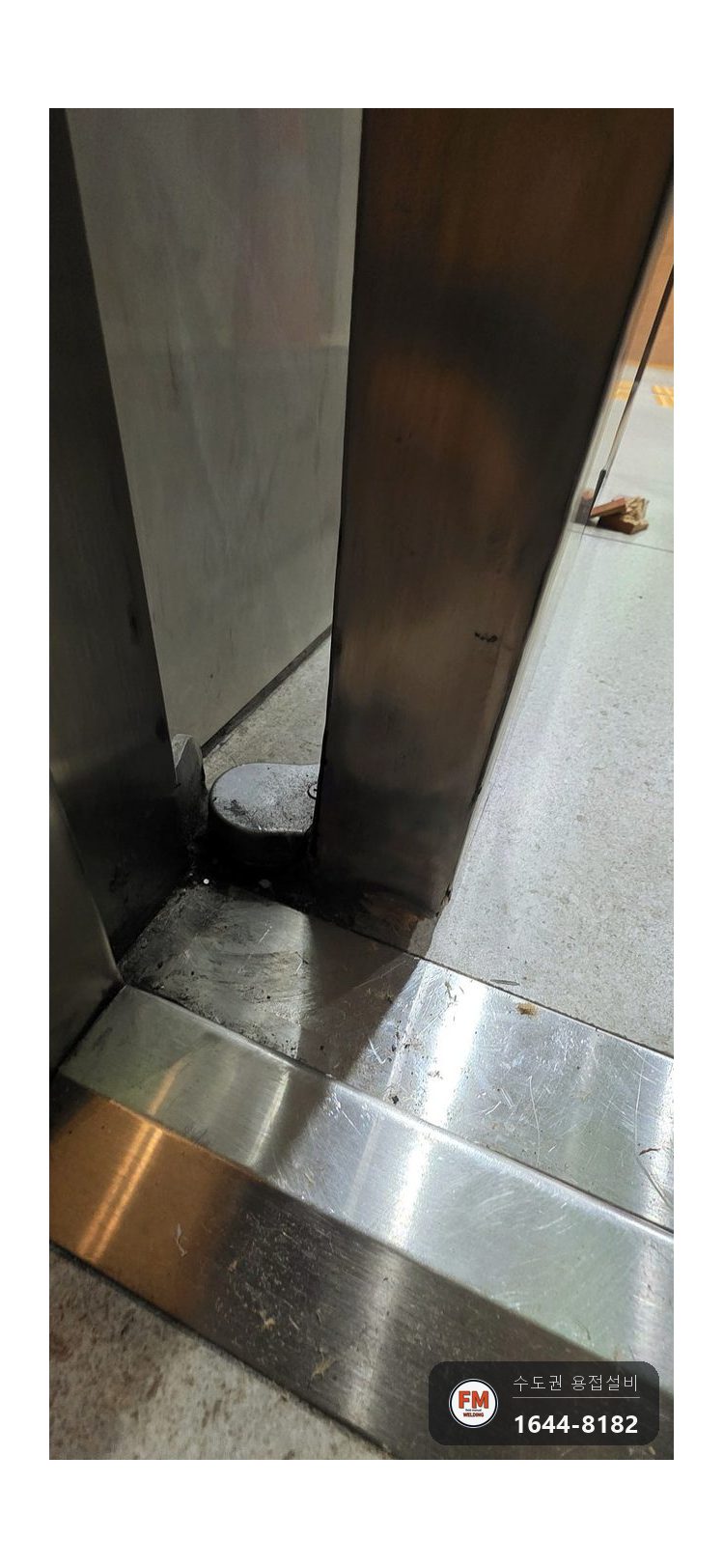

화장실 쪽 문은 하단 피벗힌지를 잡아 주는 볼트가 부서져 옆으로 쏠려 있었습니다. 닫으면 문틀에 부딪혀서 사고를 피하려고 열린 채로 두신 상황이었습니다.

기둥·구조물 보강, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

쏠린 채로 문을 계속 쓰면 스텐 프레임이 점점 더 뒤틀립니다. 끝내는 문을 통째로 갈아야 하는 지경에 이릅니다.

옆으로 기운 문은 무게가 한쪽에만 걸린 상태로 매달립니다. 한쪽에 몰린 무게 때문에 손상이 점점 빨라집니다.

낮 시간에는 빌딩을 드나드는 사람이 많습니다. 불꽃, 기계 소리, 쇳가루로 사고가 날 수 있어 관리사무소와 상의한 끝에 밤 9시가 지나서 작업하기로 했습니다.

기둥·구조물 보강, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 현장에서 보안팀을 거쳐 밤 출입 절차부터 밟았습니다. 작업하는 둘레에 통행 금지 표지를 세우고 바닥에는 미끄럼을 막는 매트를 폈습니다. 들고 다니는 LED 조명 세 대를 서로 다른 쪽에 두어 손댈 곳에 그림자가 지지 않게 했습니다.

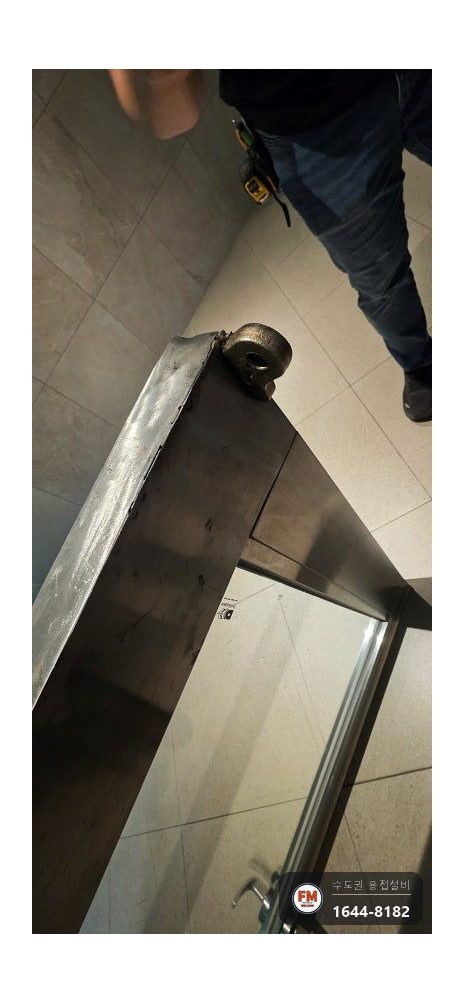

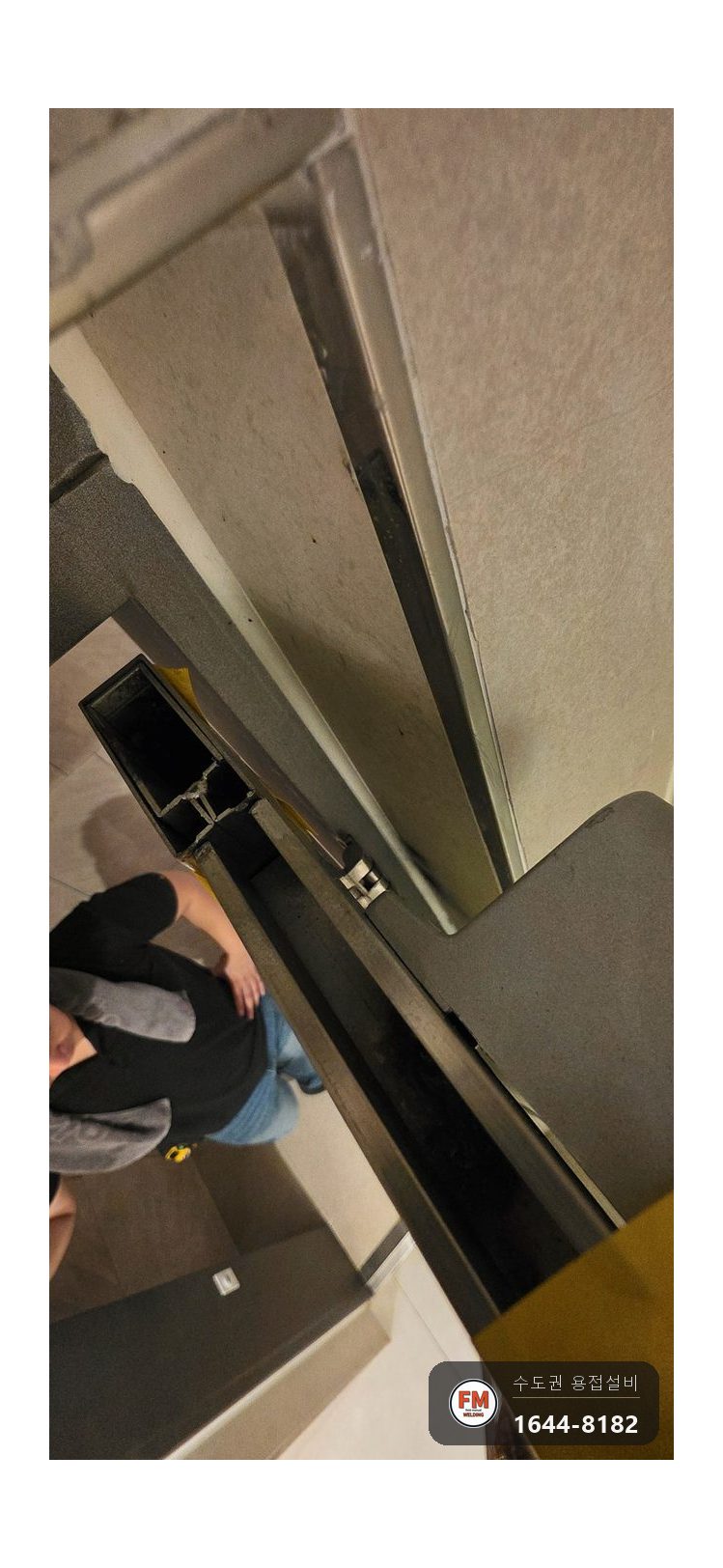

2. 화장실 문 밑에 나무 받침을 괴어 더 주저앉지 않게 무게를 받쳤습니다. 찢기고 휜 프레임 면은 그라인더로 갈아 때와 산화막을 벗겼습니다.

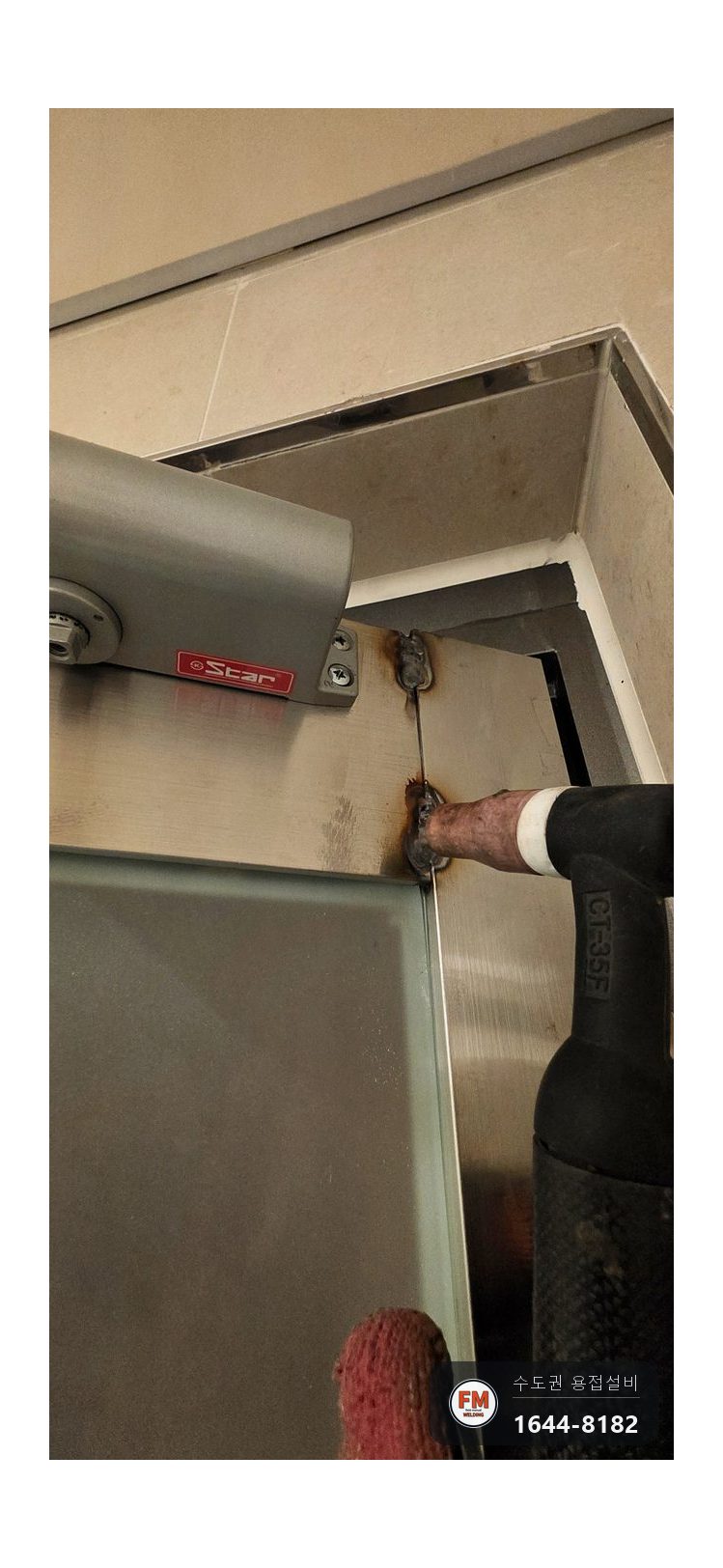

3. 수평계로 틈을 세밀하게 맞춘 다음 점을 찍듯 가볍게 붙여 자리를 잡았습니다. 가접만 한 채로 문을 수십 차례 열고 닫아 보며 걸리거나 소리 나는 데가 없는 걸 확인하고 나서 본격적으로 용접했습니다.

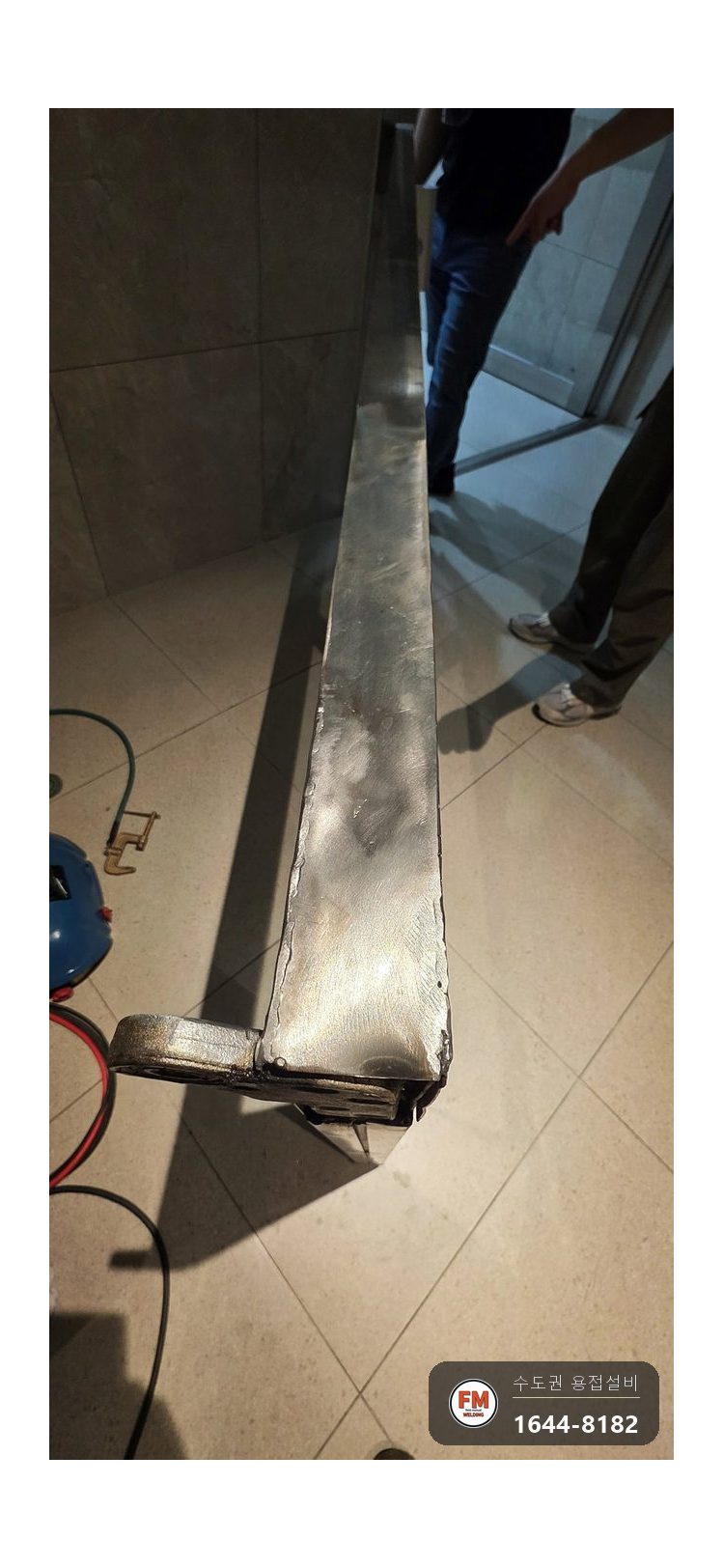

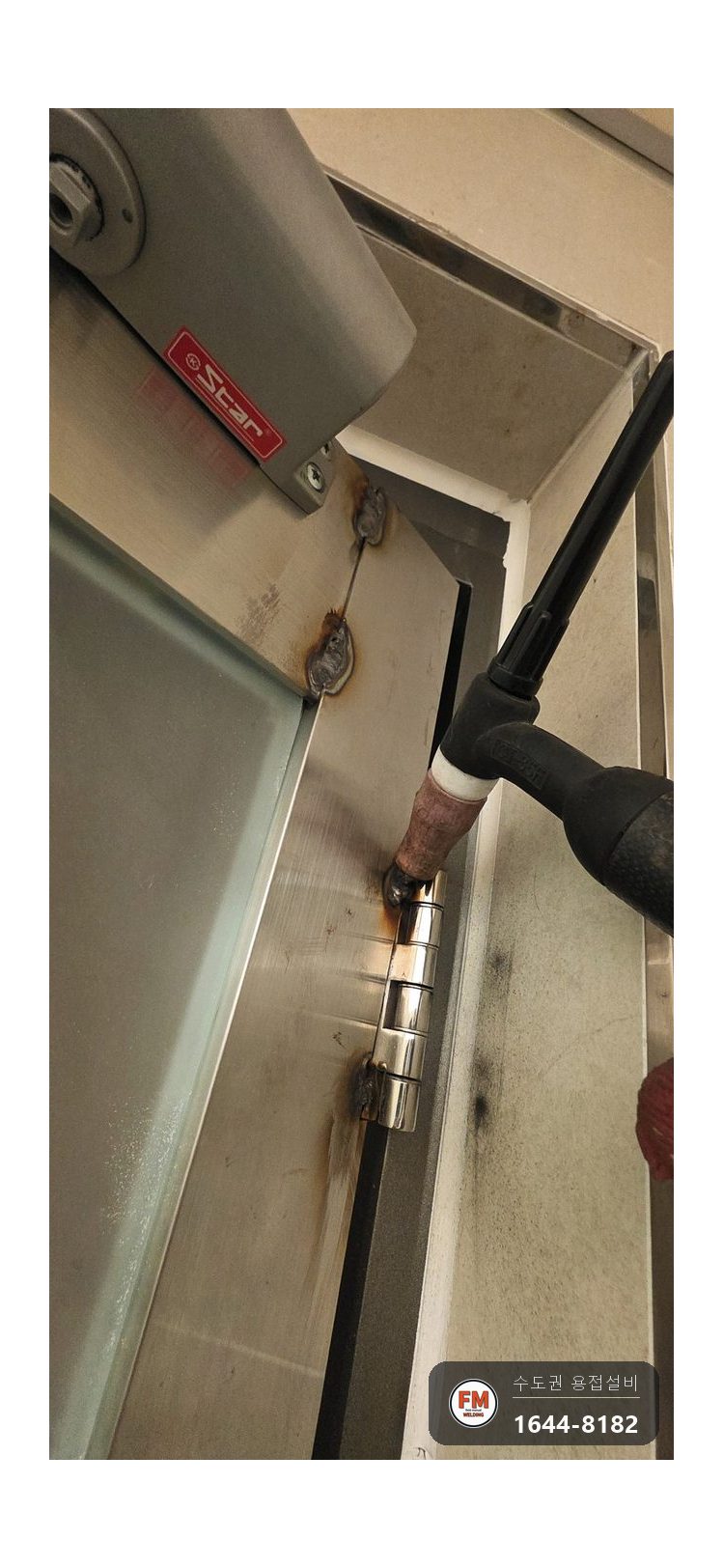

4. 본용접에는 스텐 전용 용가재를 쓰고 이음면 전체에 열이 고루 퍼지게 했습니다. 무게가 쏠리는 곳은 비드를 한층 넓게 깔고 녹아 들어가는 깊이도 충분히 잡아 보강했습니다.

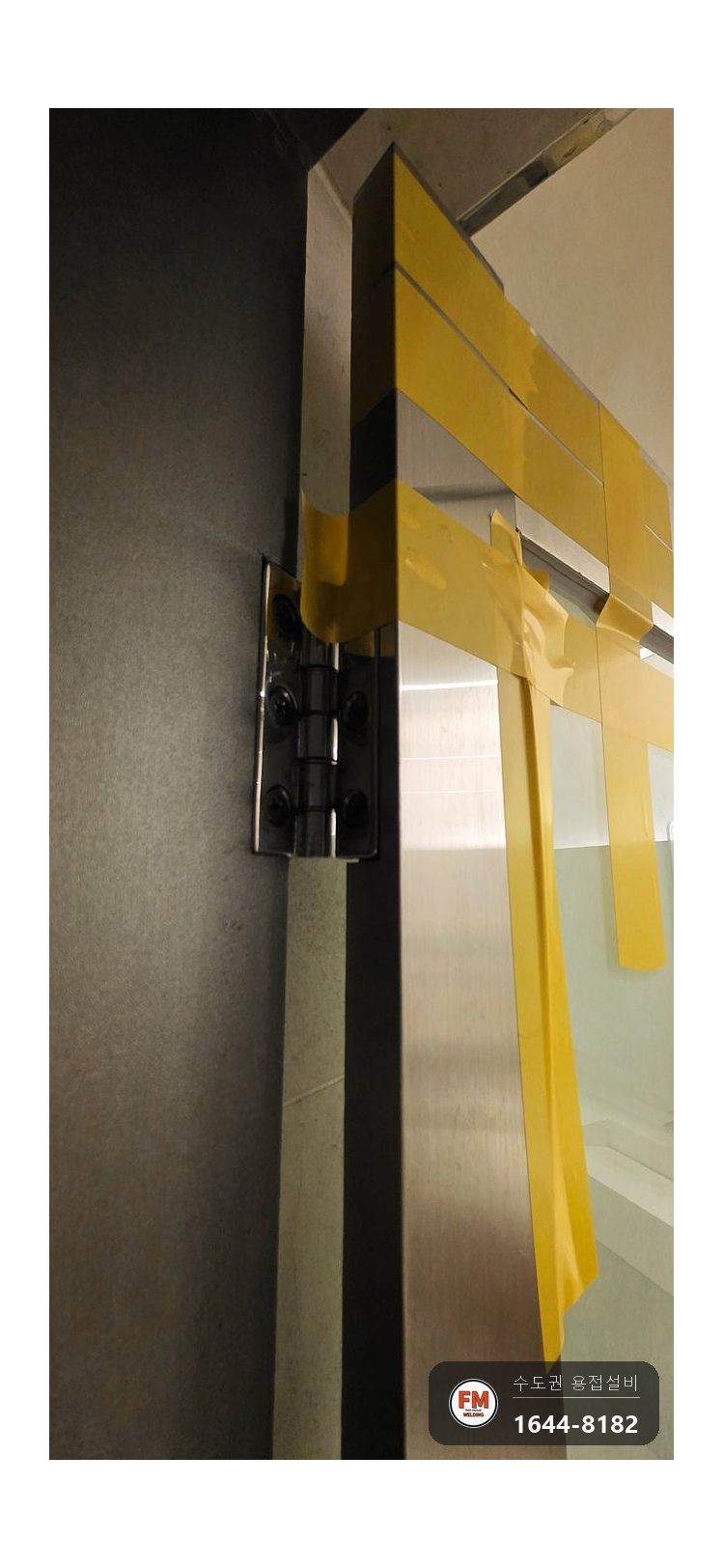

5. 유리가 깨지지 않도록 귀퉁이와 면에 보호 패드를 붙였습니다.

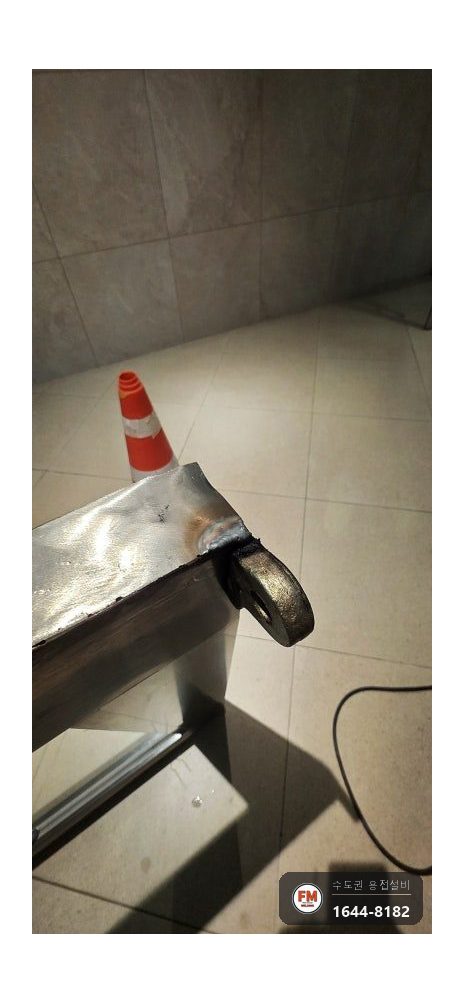

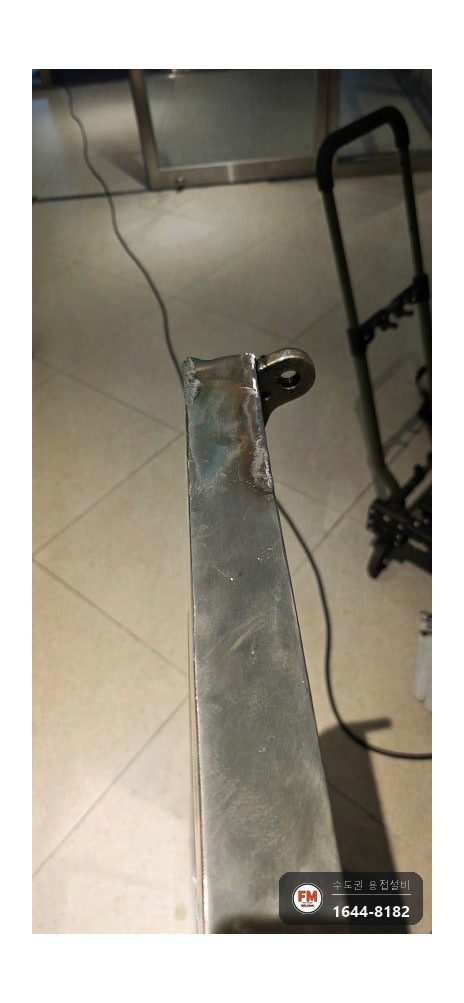

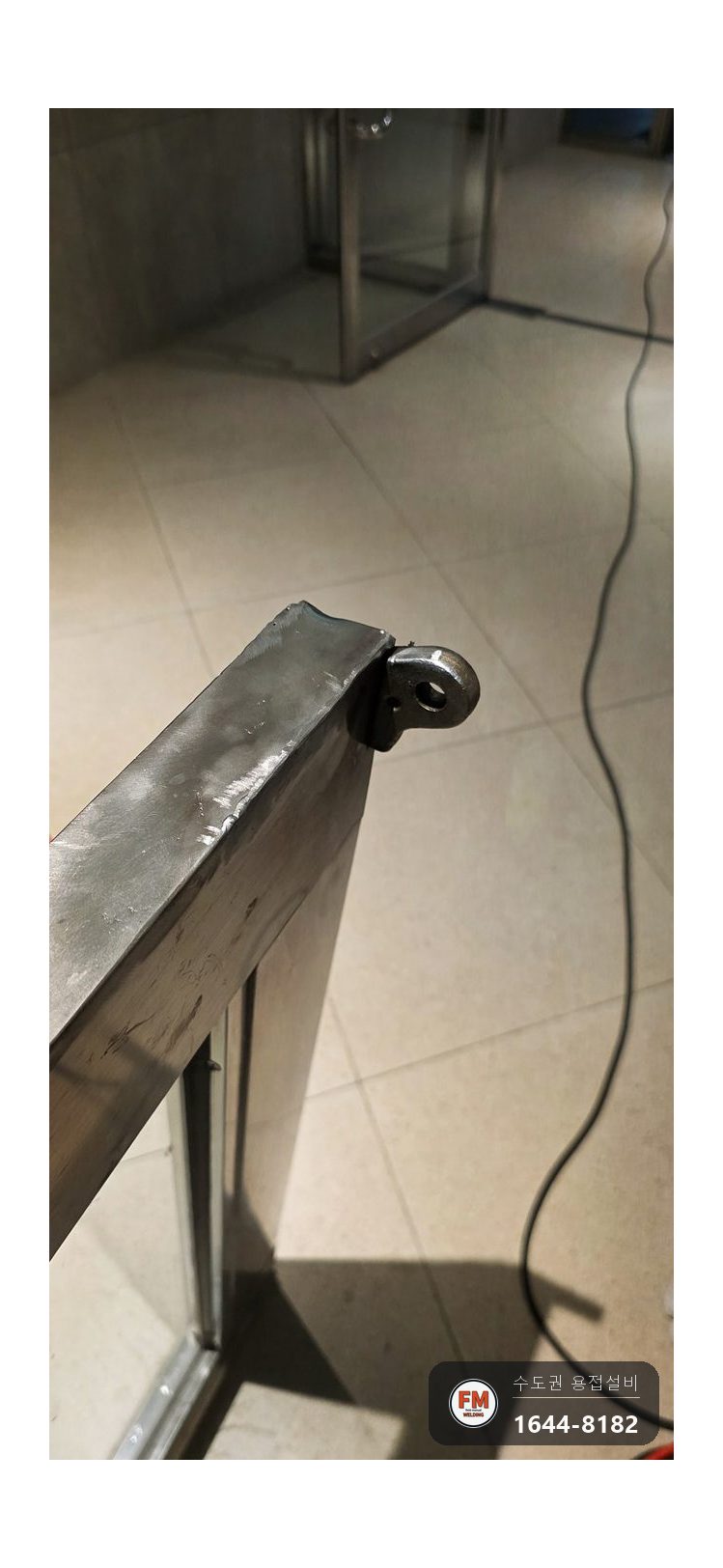

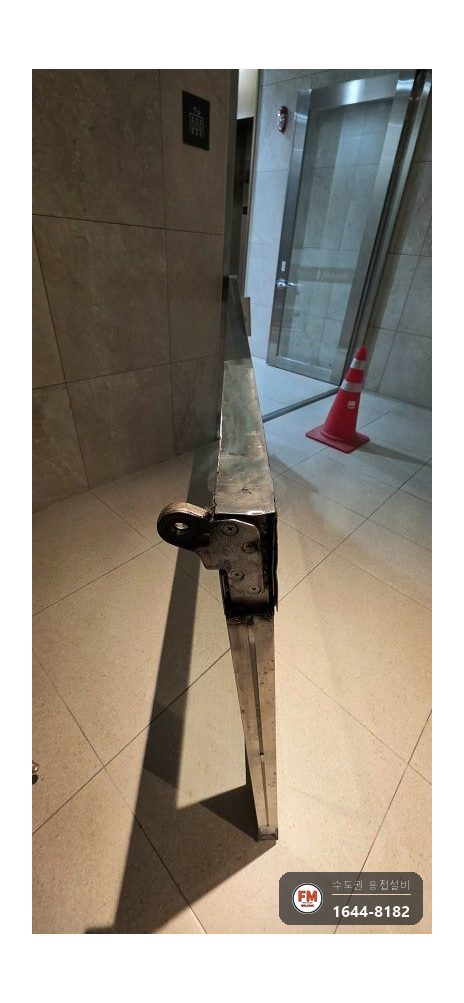

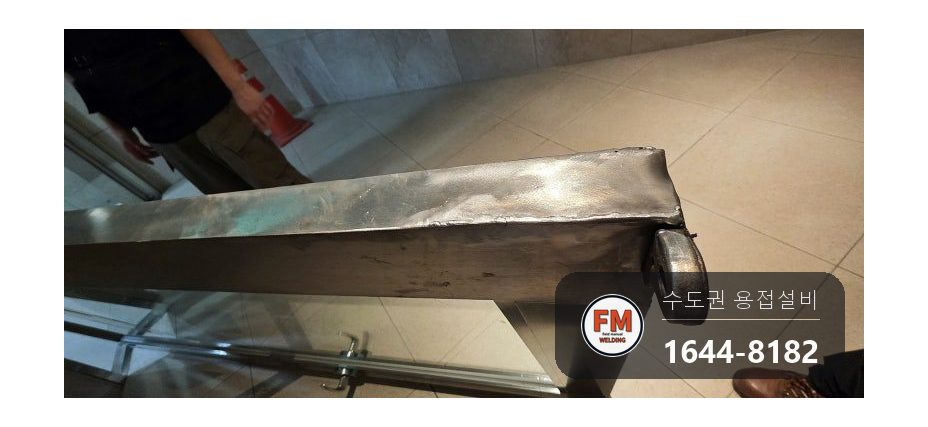

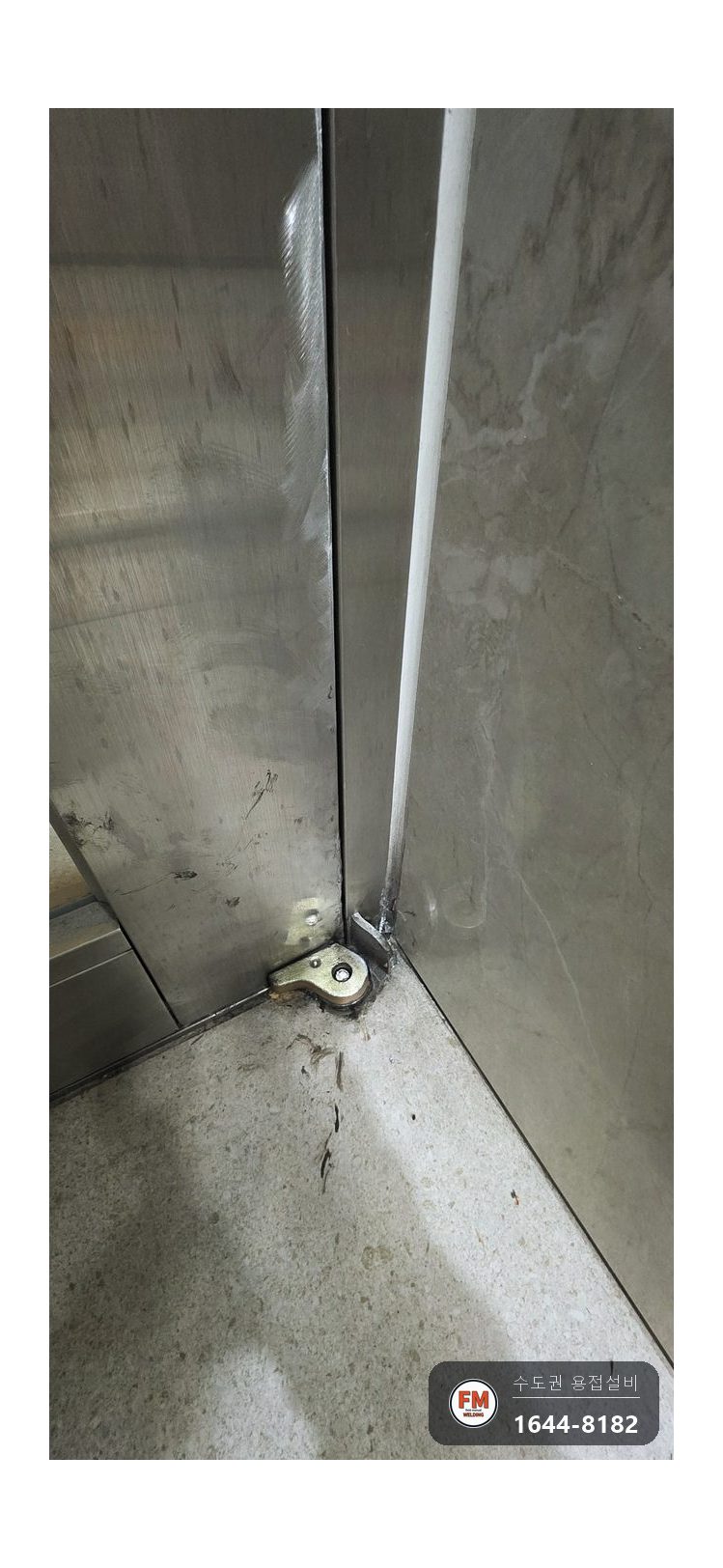

6. 엘리베이터 문 프레임 아래쪽은 금이 깊게 들어갔고 한 부분은 아예 찢어져 있었습니다. 손상된 구간을 얼마간 잘라 내 휜 귀퉁이를 펴고, 스테인리스 용가재로 짧게 붙인 뒤 식히기를 거듭해 열로 뒤틀리는 것을 줄였습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

용가재는 스테인리스용입니다. 프레임과 계열이 같아야 붙인 면이 다시 벌어지지 않습니다.

나무 받침과 보호 패드는 용접보다 먼저 씁니다. 유리문은 무게를 미리 받치지 않으면 손대는 동안 더 가라앉습니다.

휴대용 LED 조명은 세 대를 놓습니다. 밤에 실내에서 일할 때 그림자가 드리우면 비드 모양을 볼 수 없습니다.

끝손질은 방청제로 합니다. 습기와 온도가 계속 바뀌는 곳이라 용접부위에 칠해 둡니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

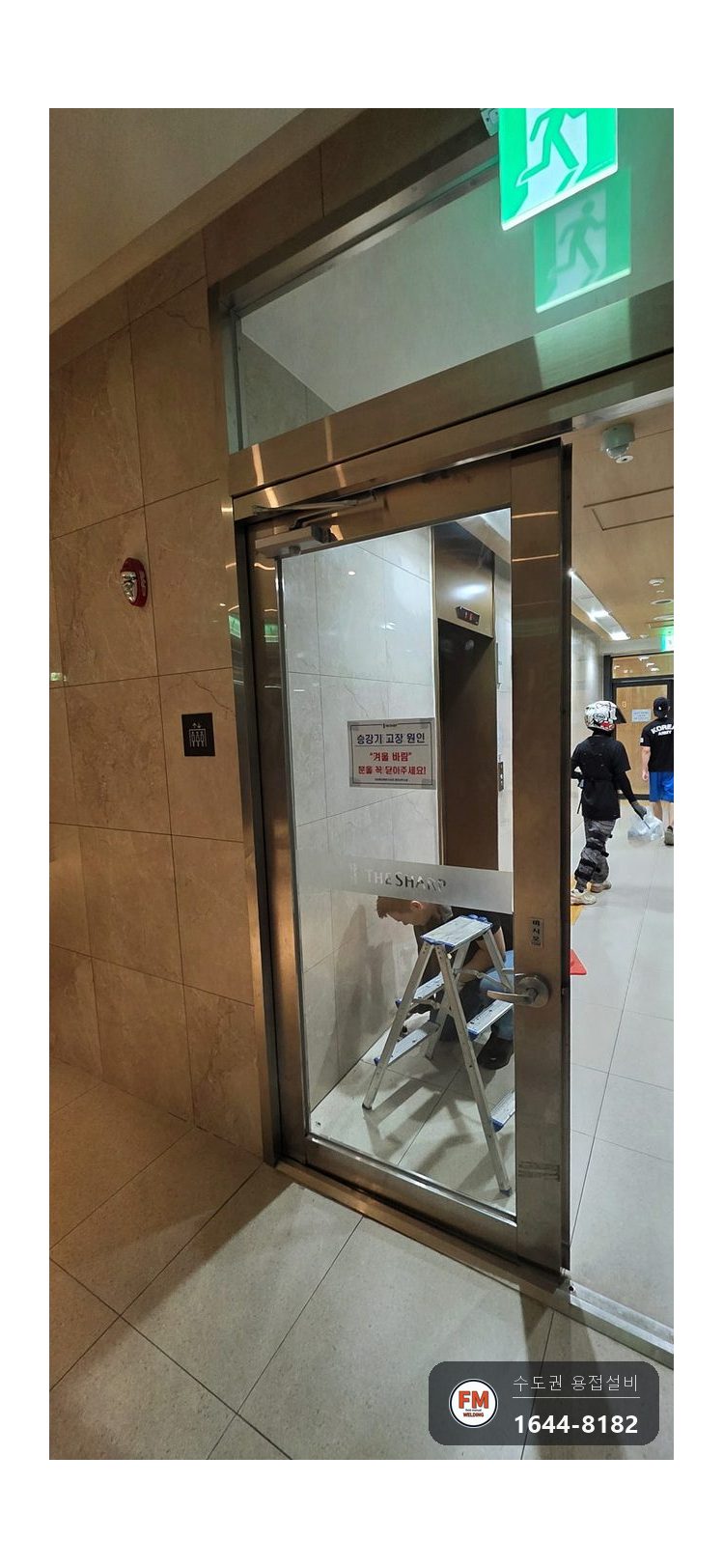

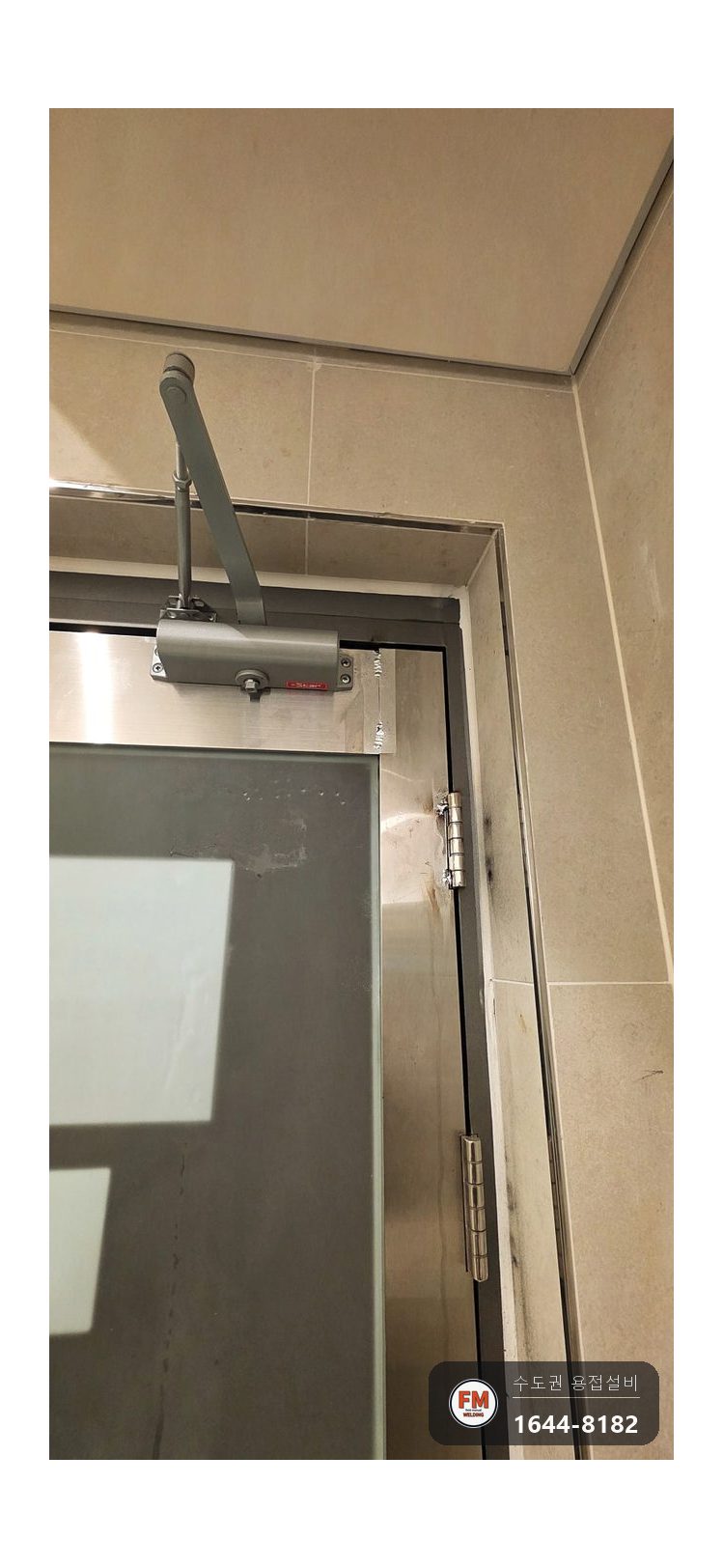

프레임을 본래 자리에 고정하고 피벗힌지에 맞춰 유리문을 걸었습니다. 수평계와 수직계를 둘 다 대어 자리를 세밀하게 맞췄습니다.

여닫힘이 매끄러운지, 닫히는 순간 쿵 하는 충격이 있는지, 틈 간격이 일정한지를 하나씩 나눠 여러 번 봤습니다.

마지막 시험은 세게 여닫기, 천천히 여닫기, 절반만 연 상태로 나눠서 했고 도어프레임이 흔들리는 일은 없었습니다.

바닥의 쇳가루, 잘라 낸 부스러기, 슬래그를 청소기로 빨아들이고 문에 묻은 먼지와 손때까지 닦은 다음 넘겨 드렸습니다.
