헬스장 헬스기구 레그컬 머신 수리 · 끊긴 프레임 풀용접 출장용접

이 작업에서 늘 지키는 것

작업 방식 — 크랙 끝까지 파내고 다층으로 살 올리기

주물 · 알루미늄 — 주물은 예열 · 후열 · 서냉, 알루미늄 예열은 두께에 따라

알루미늄 엔진블럭 풀용접 전류 — 150A 전후

보강 철판 — 2T 각파이프에 3T 철판

철 구조물 용접봉 — 저수소계 7016 · 3.2mm

운동기구·기물, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

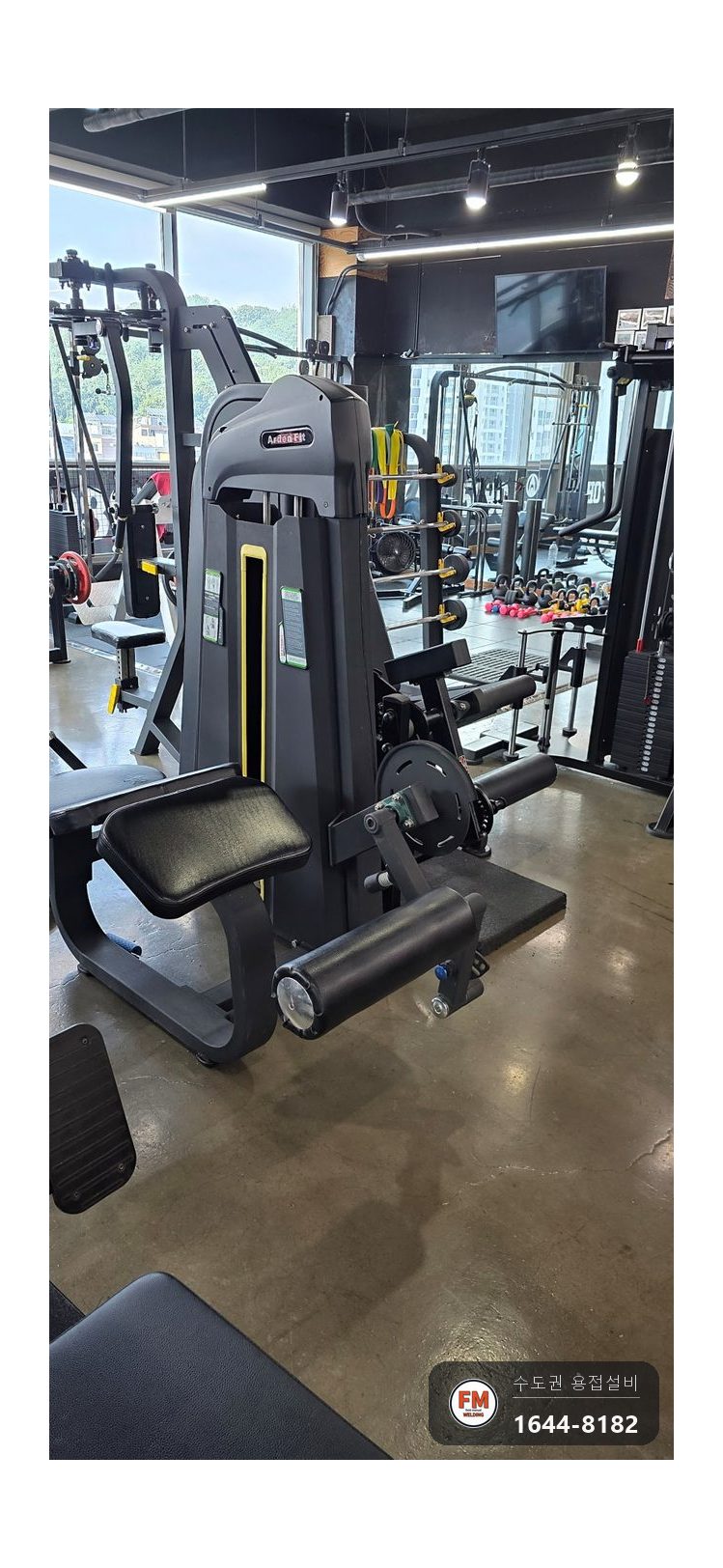

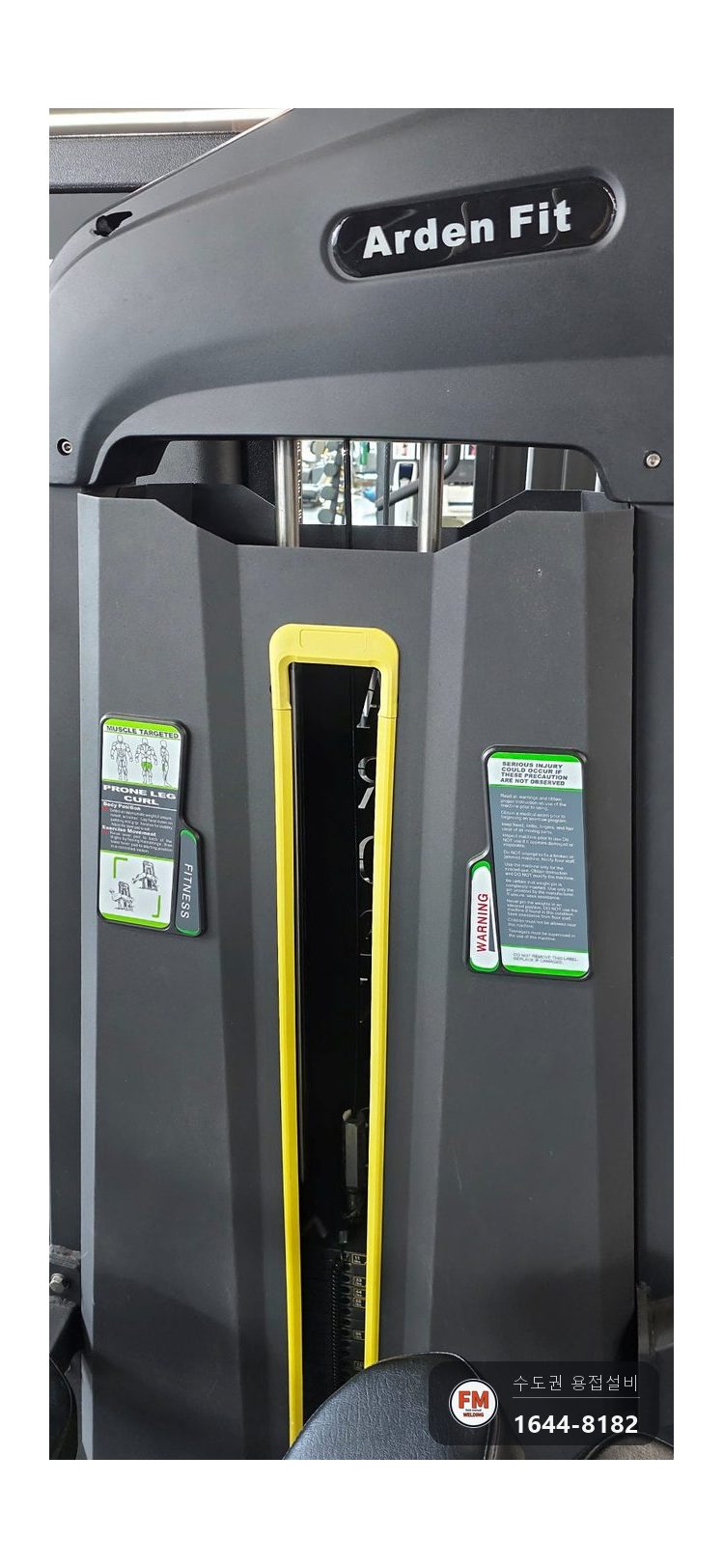

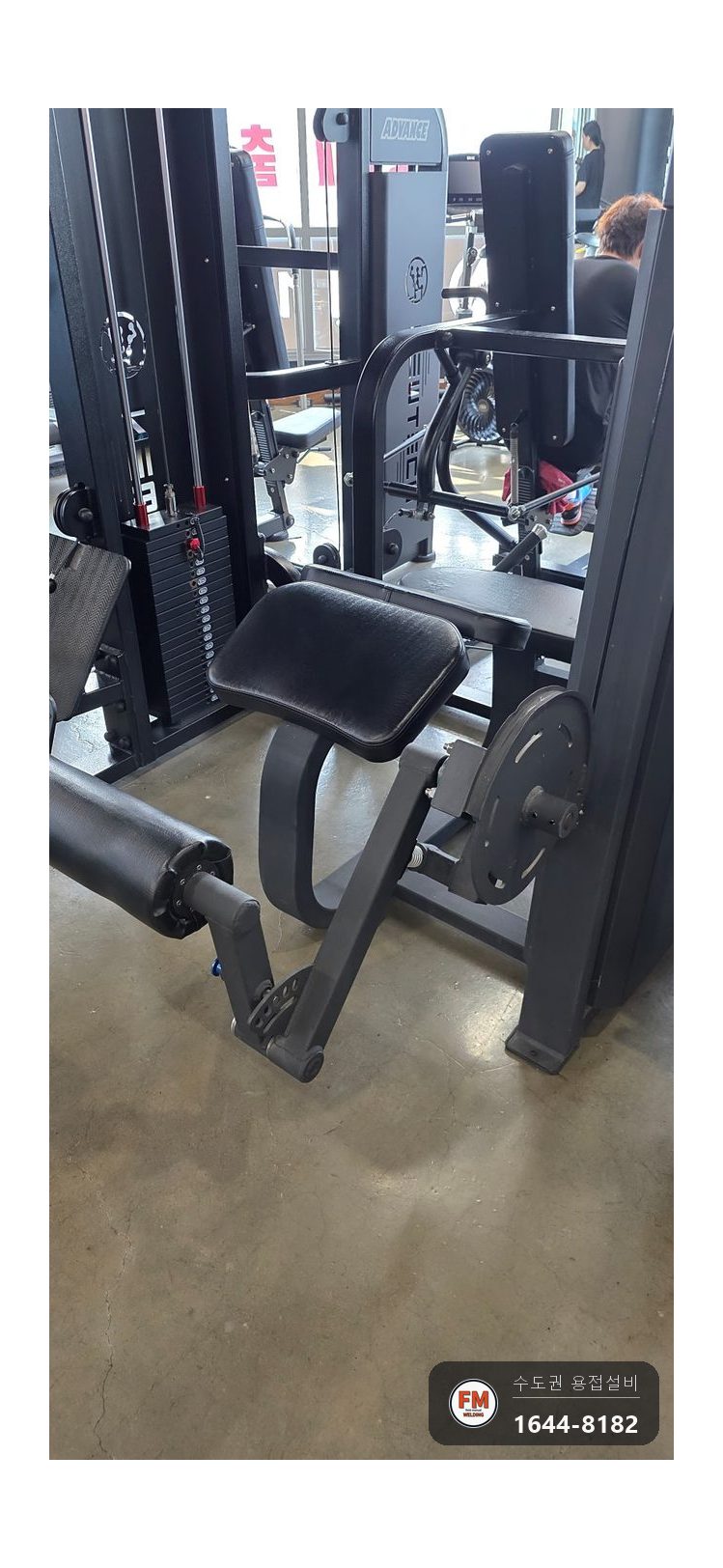

피트니스 센터 레그컬 머신이 망가졌다는 연락이었습니다. 맡고 계신 트레이너님이 회원들이 쓰지 못해 곤란하다며 전화를 주셨습니다.

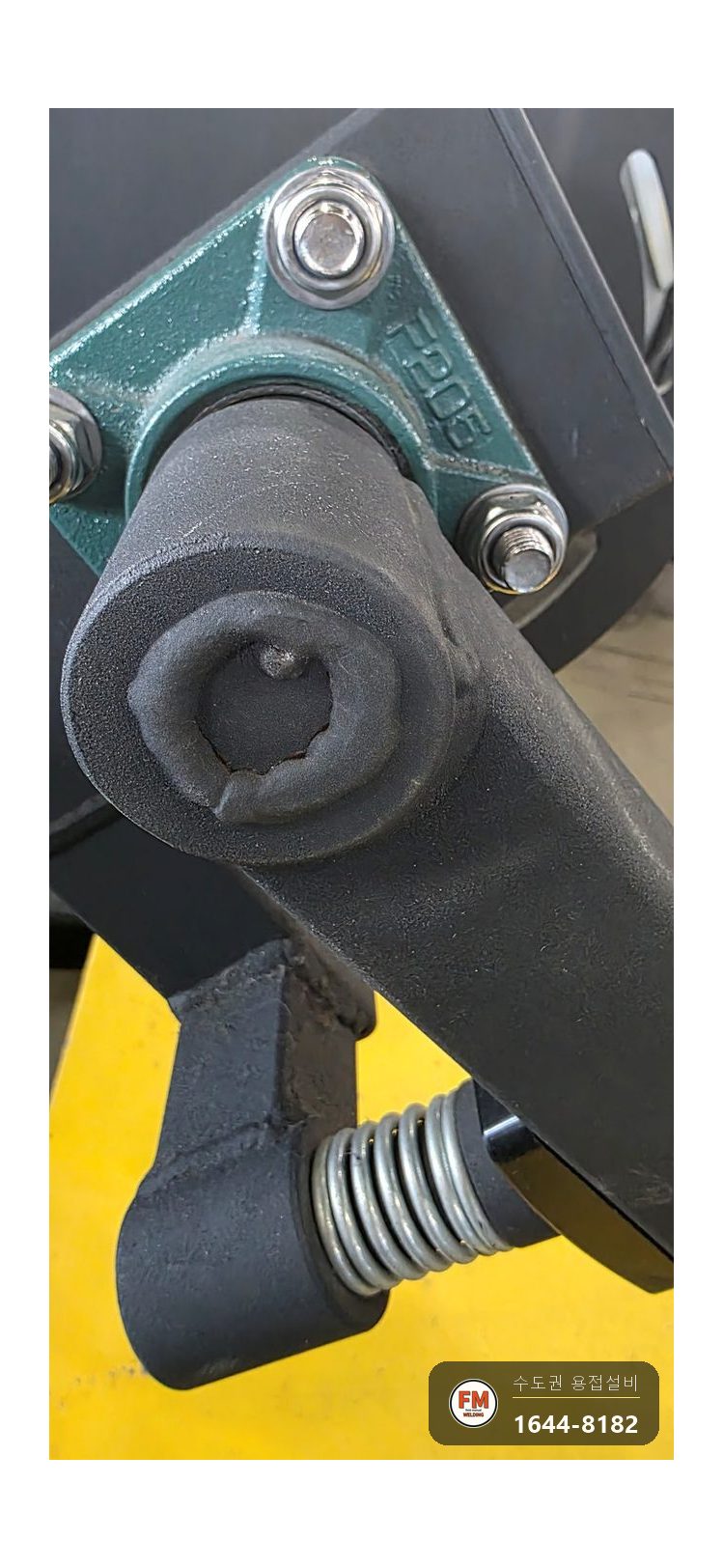

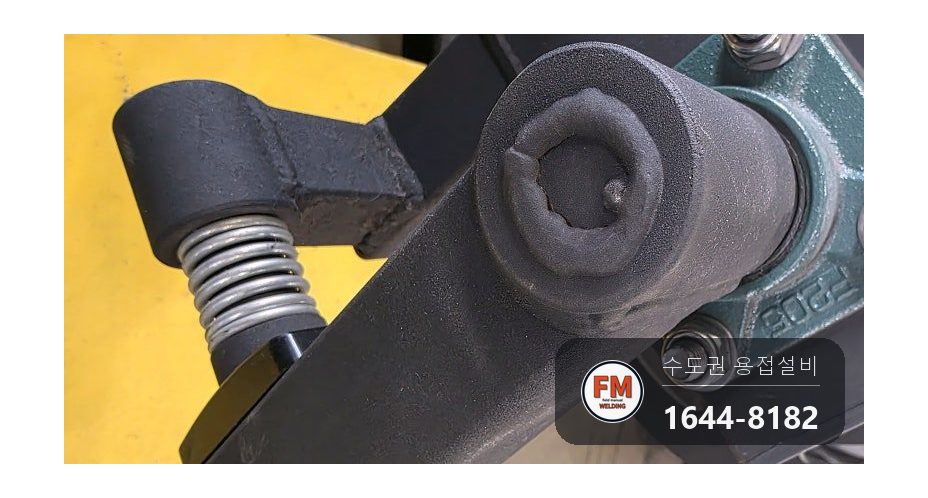

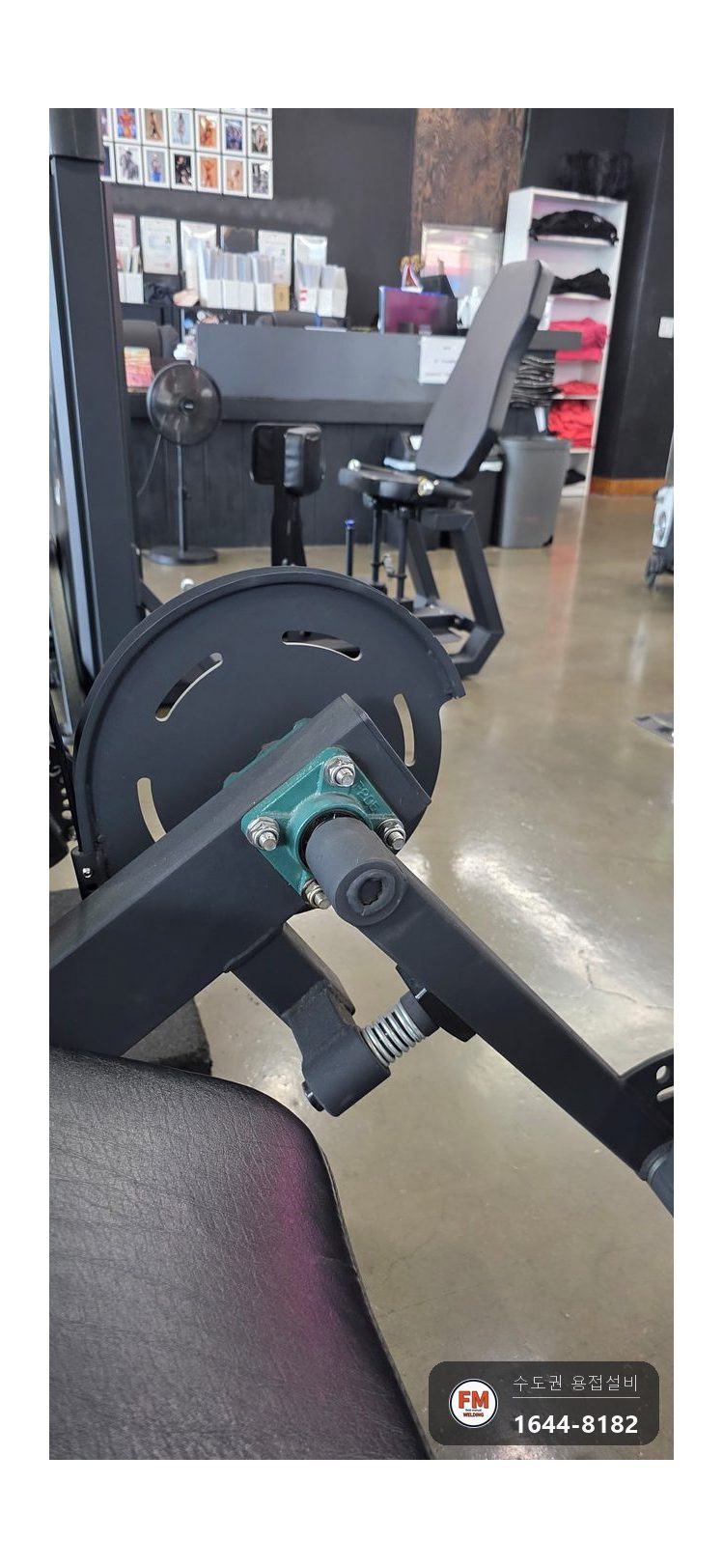

멀리서 보기엔 아무 탈 없는 기구였는데요. 다가가 보니 몸체를 이어 주는 프레임이 완전히 끊겨 있었습니다.

철판을 붙였던 용접 자리가 오랜 피로 하중을 버티지 못해 뚝 떨어진 모양이었습니다. 무게를 전혀 받치지 못하는 상태라 트레이너님도 당황하셨습니다.

운동기구·기물, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

레그컬 머신은 다리 힘이 기구에 곧장 실리게 짜여 있습니다. 프레임이 끊길 만큼 손상되면 운동하다 다칠 위험이 큽니다.

다리를 굽혀 올릴 때마다 꽤 큰 무게가 거듭 걸립니다. 되풀이된 힘이 쌓이면 잘 보이지 않는 피로균열이 자라고, 끝내 하루아침에 끊어집니다.

끊긴 곳 한 군데만 붙여서는 모자랍니다. 남은 용접부위에도 벌써 가는 금이 들어가 있을 가능성이 크고, 힘이 들어가는 방향도 새로 따져 봐야 합니다.

운동기구·기물, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 어떻게 고칠지는 트레이너님과 현장에서 의논했습니다. 기구를 오래 안전하게 쓰도록 무게를 여러 곳에 나눠 받게 하는 보강 용접으로 정했습니다.
2. 예전 용접부위 언저리의 도장은 쵸크그라인드로 벗겼습니다. 페인트가 남아 있으면 겉보기엔 반듯해도 속에 빈 곳이 생깁니다.

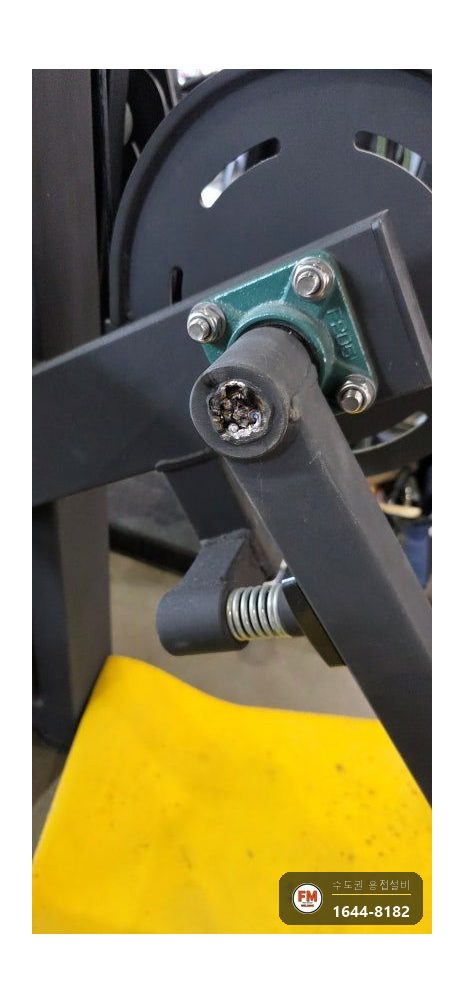

3. 끊긴 부위는 곧장 붙이지 않고 먼저 테크를 떠서 자리를 붙잡았습니다. 헬스기구는 움직이는 부품이 여럿이라 작동 방향과 각도부터 맞춰야 합니다.
4. 트레이너님이 늘 쓰시는 무게판을 실제로 걸고 운동하는 동작을 그대로 해 봤는데요. 몸체에 걸리는 힘의 방향이 짐작과 달라 붙이는 각도를 고쳐 잡았습니다.

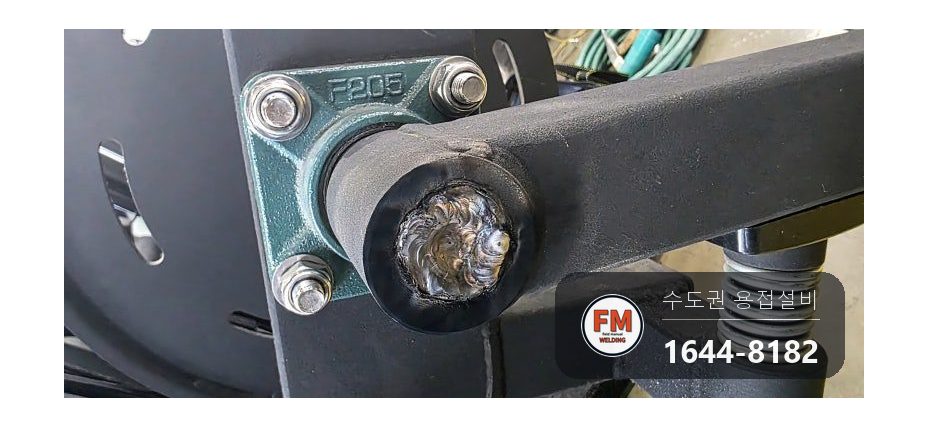

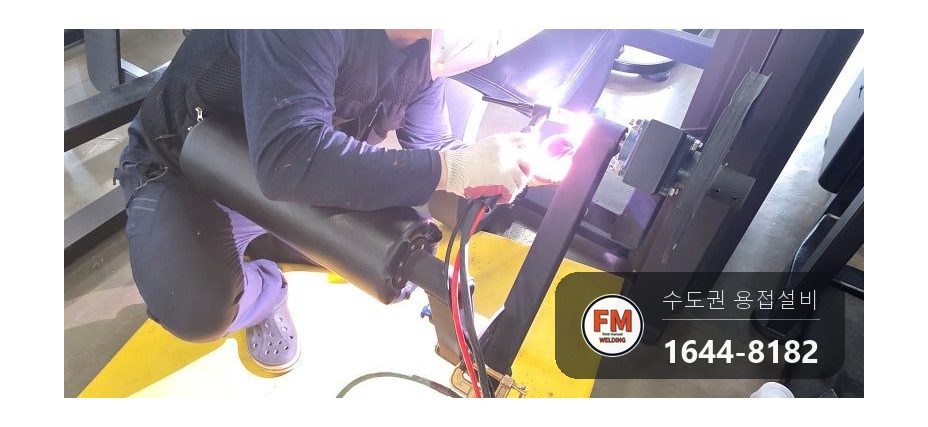

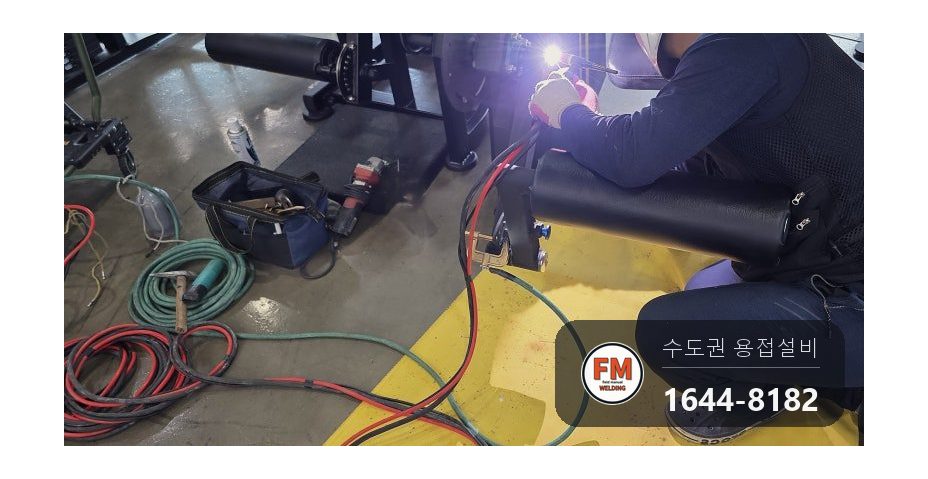

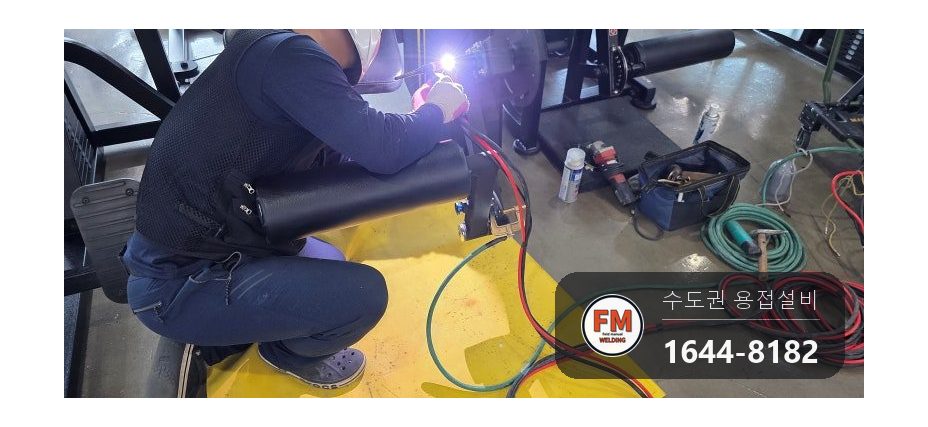

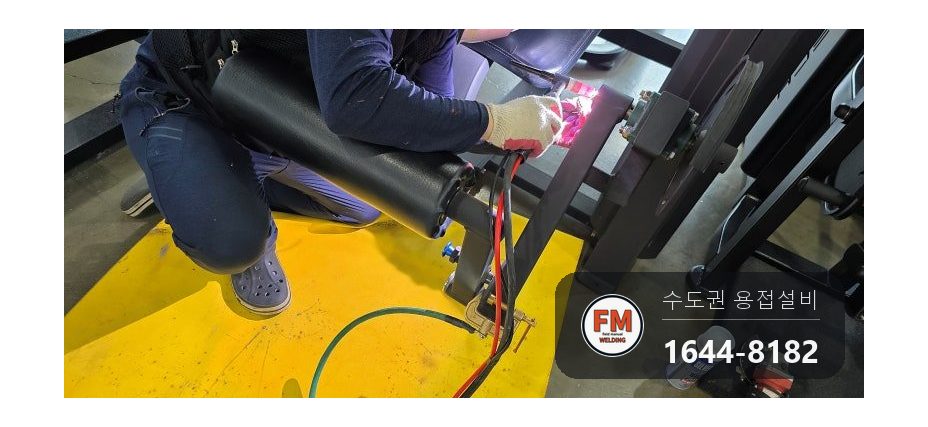

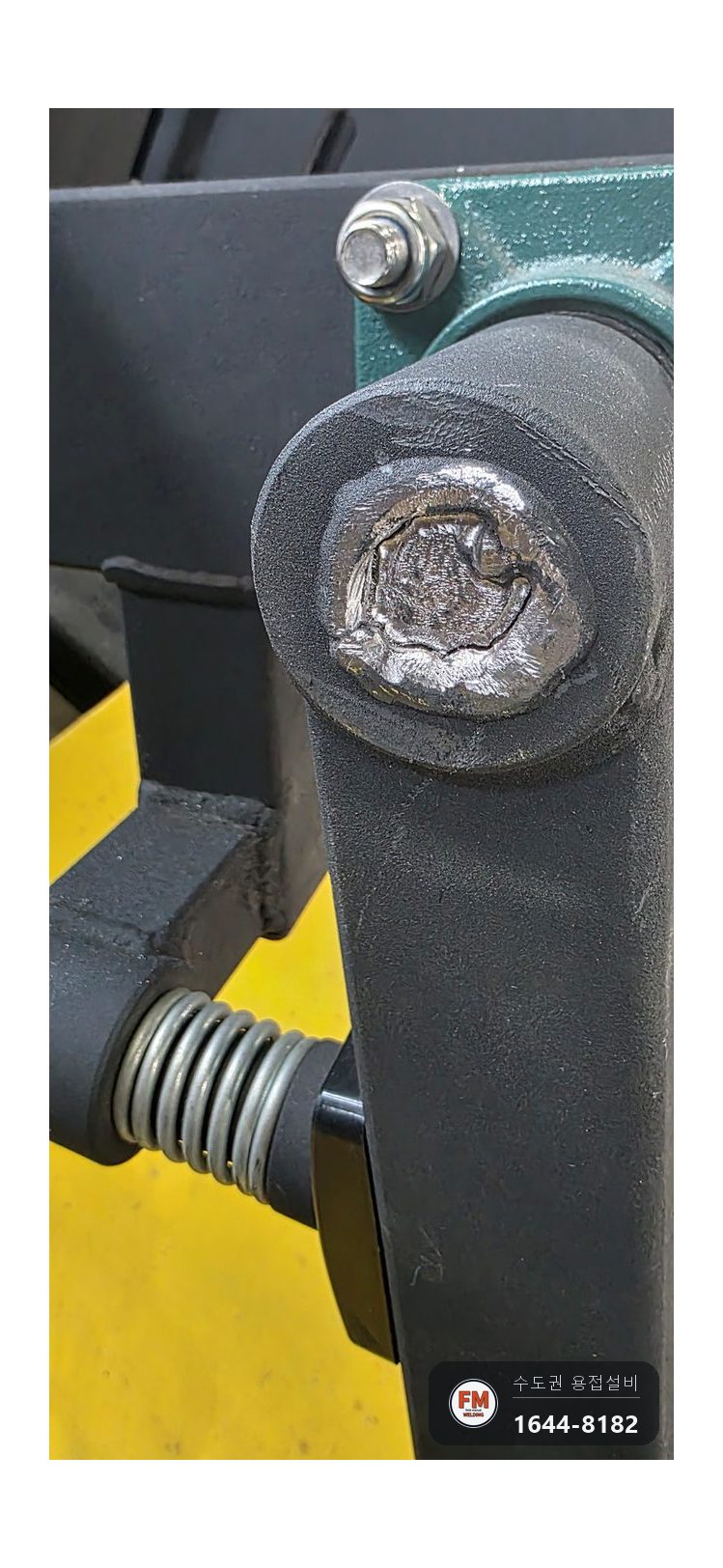

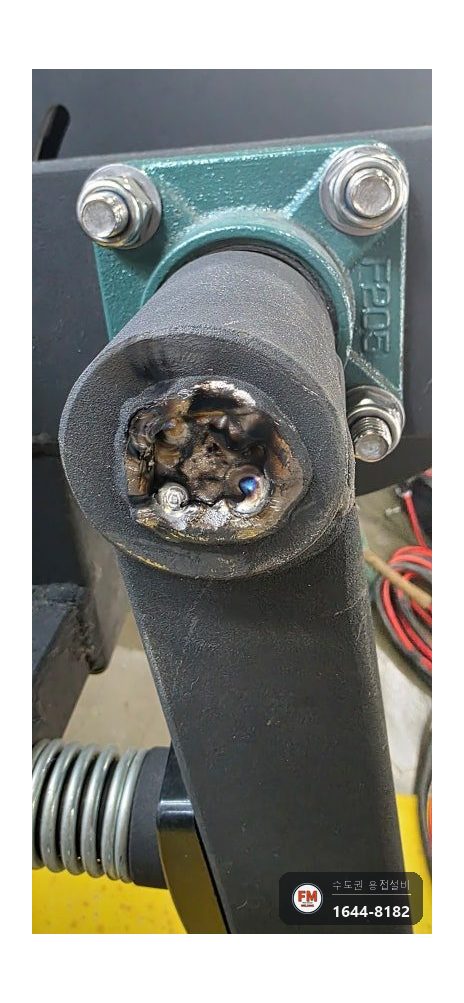

5. 자리를 잡은 다음 풀용접으로 이음 전체를 틈 없이 붙였습니다. 여러 점으로 나눠 붙이면 운동할 때 가는 틈이 벌어져 또 부러집니다. 응력이 덜 남도록 중간마다 열이 식을 틈을 줬습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

용접부위는 도중에 끊지 않고 이어서 그었습니다. 기계와 쇠 구조가 하나처럼 함께 움직여야 하는 부위라서입니다.

바탕 정리에는 쵸크그라인드를 썼습니다. 도장이 남은 채 용접하면 비드가 제대로 나오지 않습니다.

헬스장은 회원들이 맨살로 기구를 잡는 곳입니다. 작업하며 생긴 쇳가루와 페인트 부스러기는 기구 둘레 바닥까지 모조리 치웁니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

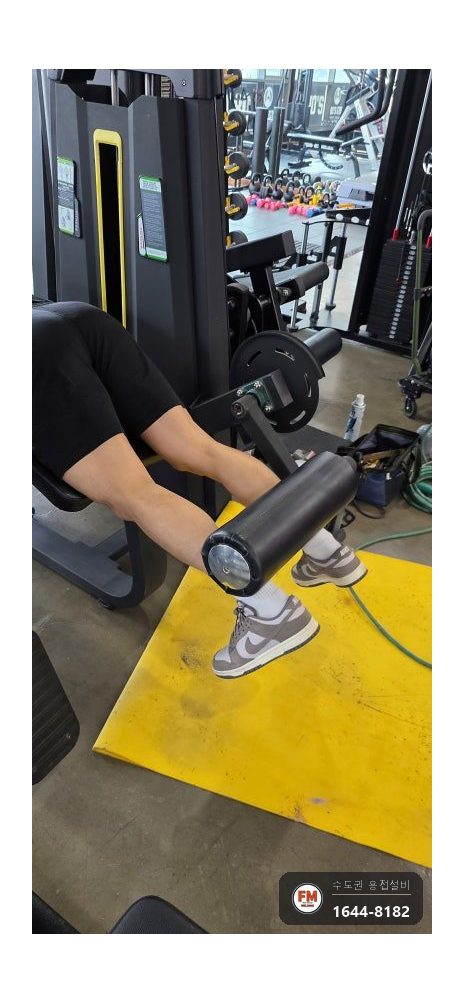

트레이너님과 같이 다리 운동을 여러 번 해 보며 떨리거나 놀거나 비틀리는 곳이 있는지 차례로 확인했습니다.

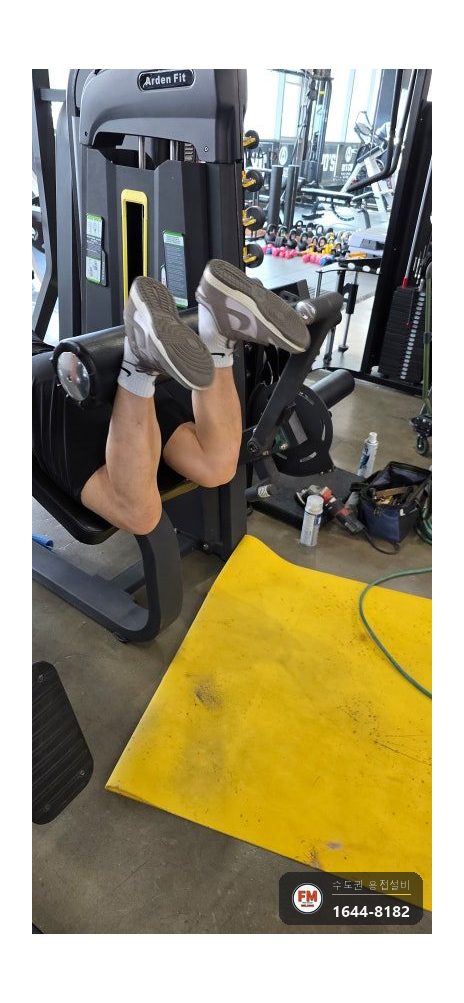

트레이너님이 손수 기구에 앉아 무게를 실어 보시더니 고치기 전보다 훨씬 튼튼하게 잡혔다고 하셨습니다.

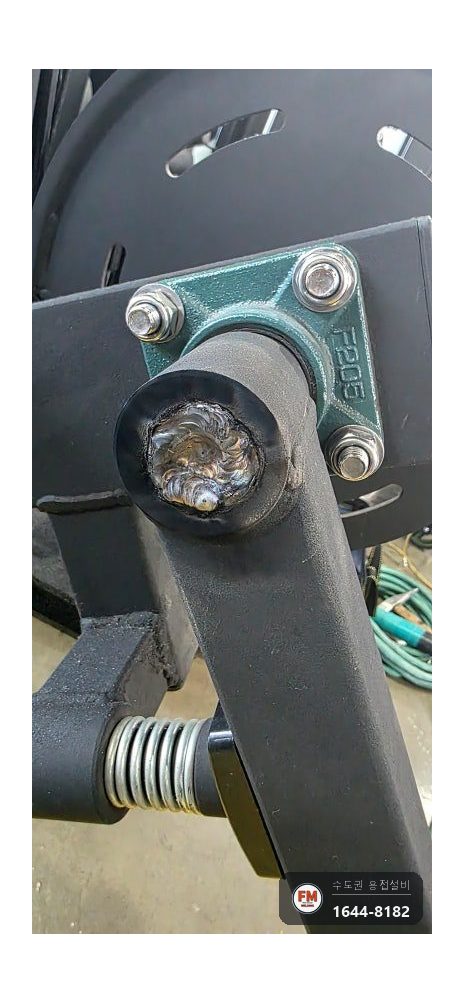

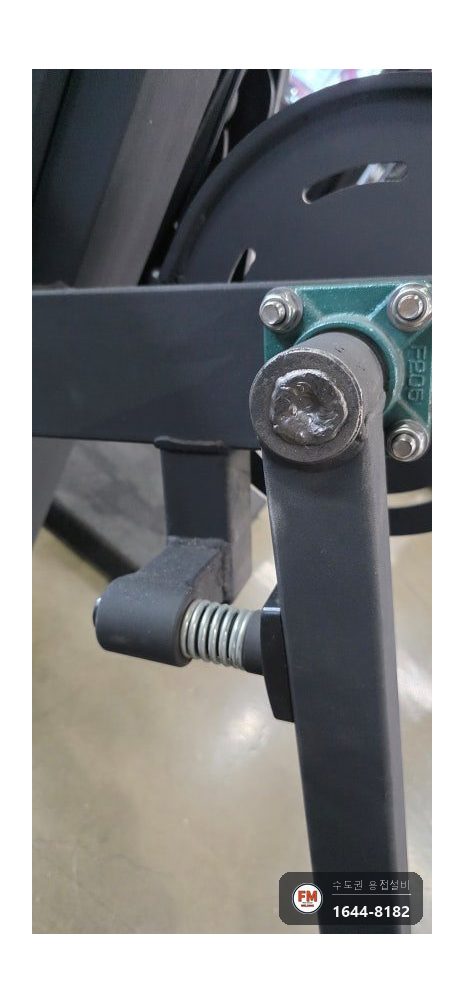

용접 자국이 도드라지지 않게 겉을 가볍게 다듬었고, 고치기 전과 후의 사진을 보내 드려 뒤에라도 보실 수 있게 했습니다.
