현장에 도착해 확인한 내용입니다.

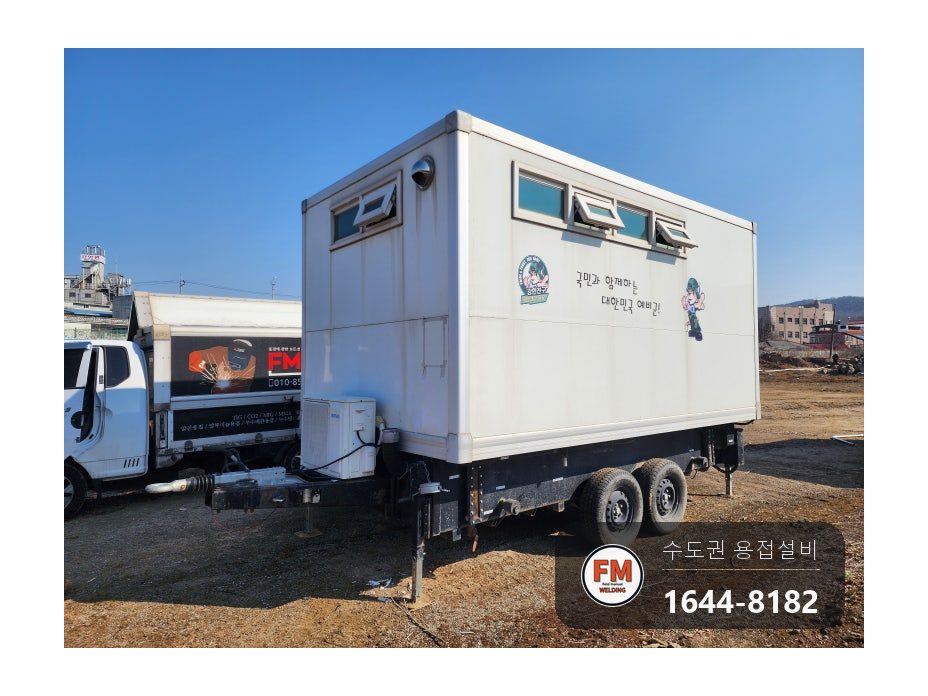

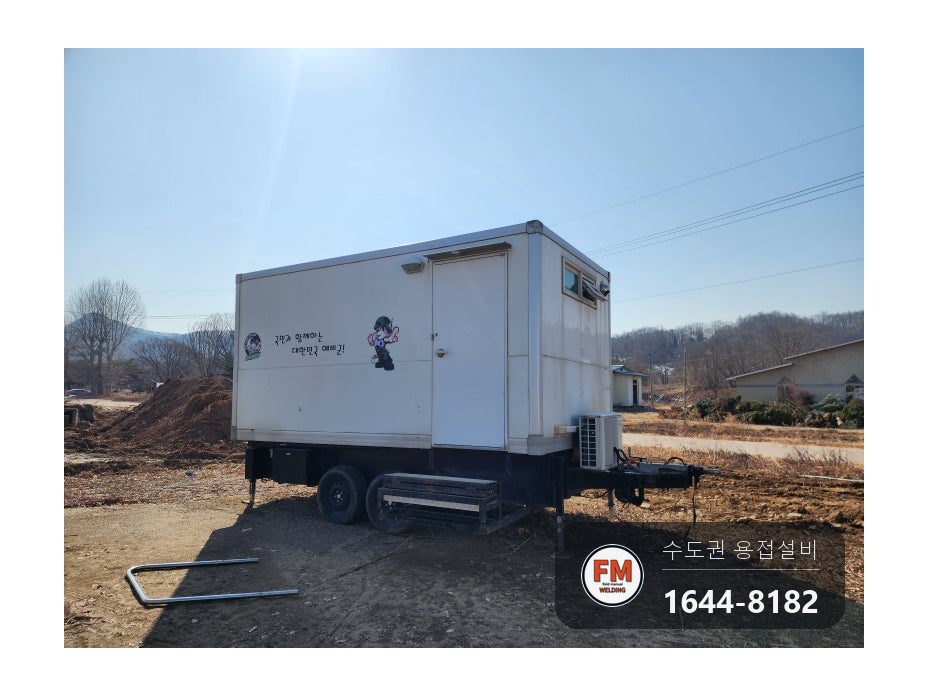

군부대에서 쓰는 카라반 프레임이 찢겼다며 서둘러 와 달라는 전화가 왔습니다. 곧바로 손보지 않으면 망가진 곳이 더 커질 듯하다는 말씀이었습니다.

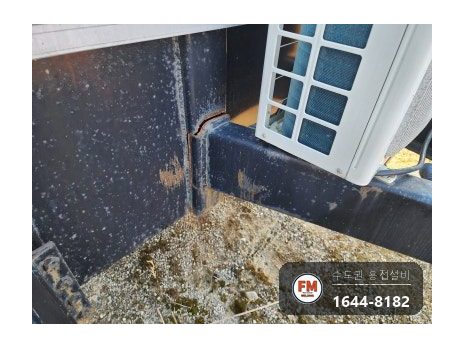

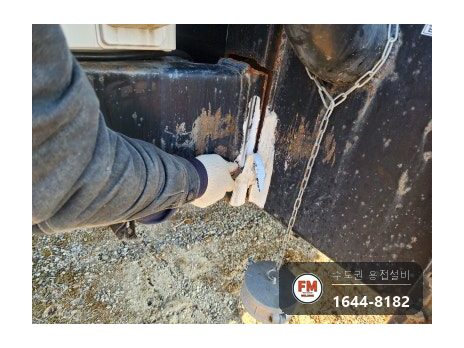

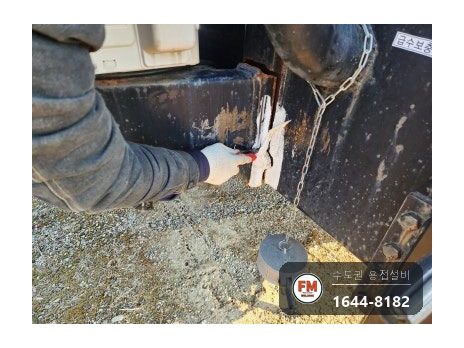

도착해서 제일 먼저 보인 건 찢긴 프레임과 급한 대로 덧발라 둔 실리콘, 에폭시 흔적이었습니다.

끊임없는 충격과 무거운 짐을 버티던 프레임 이음에 피로가 쌓여 찢긴 상태였는데요. 찢기면서 아래로 내려앉기까지 했습니다.

기둥·구조물 보강, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

군부대에서는 장비를 자주 옮깁니다. 무거운 짐이 거듭 실리면 이음 자리에 피로가 쌓입니다.

다급한 마음에 실리콘을 발라 막는 분들이 계십니다. 실리콘 같은 재료는 도리어 용접을 방해합니다.

실리콘이나 에폭시가 조금이라도 남아 있으면 용접이 잘 붙지 않습니다. 튼튼하게 붙이려면 이물부터 말끔히 없애야 합니다.

기둥·구조물 보강, 어떻게 고쳤나요?

작업 순서와 방법입니다.

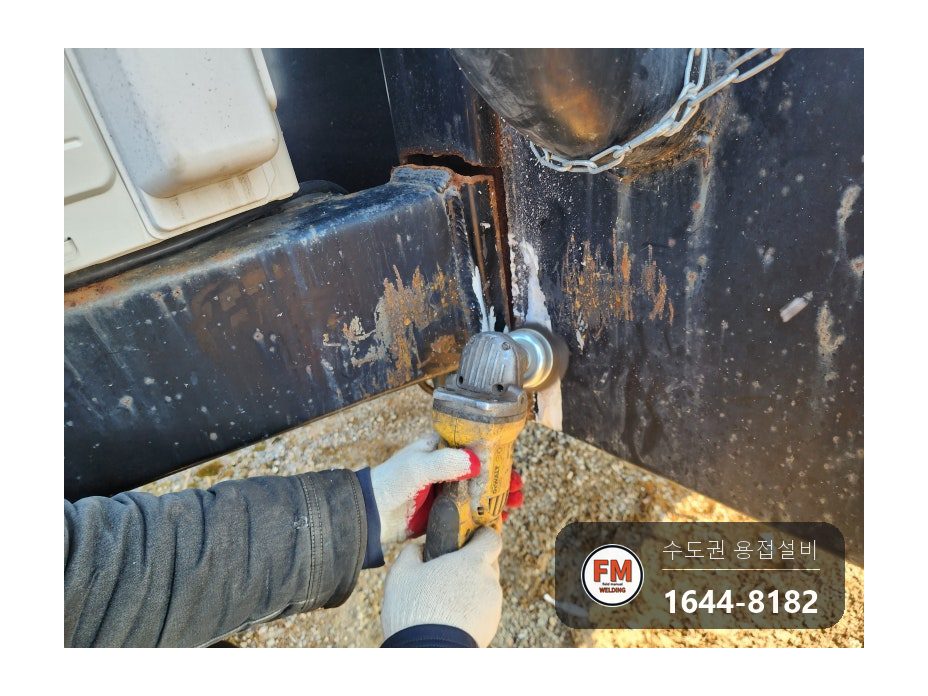

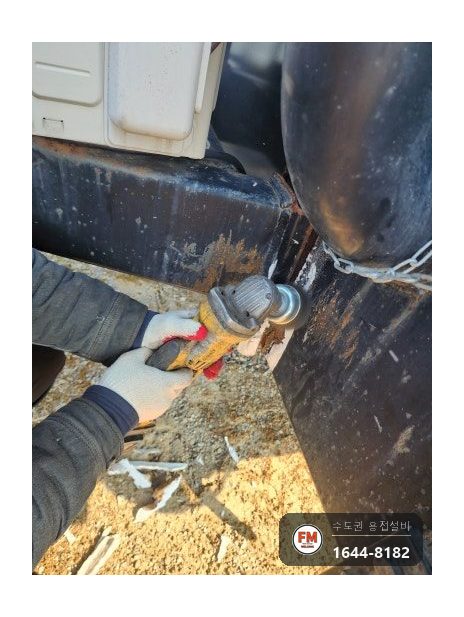

1. 찢긴 프레임에 발린 실리콘과 에폭시를 그라인더로 남김없이 갈아 냈습니다. 찌꺼기가 조금만 남아도 용접이 약해져 같은 곳이 또 말썽을 부립니다.
2. 전기를 끌어올 수 없는 곳이어서 늘 싣고 다니는 이동식 발전기를 돌렸습니다.
3. 내려앉은 프레임은 유압자키로 들어 올려 수평을 잡은 다음 가접했습니다. 수직과 수평을 맞추느라 시간이 들었지만 빼먹을 수 없는 과정입니다.

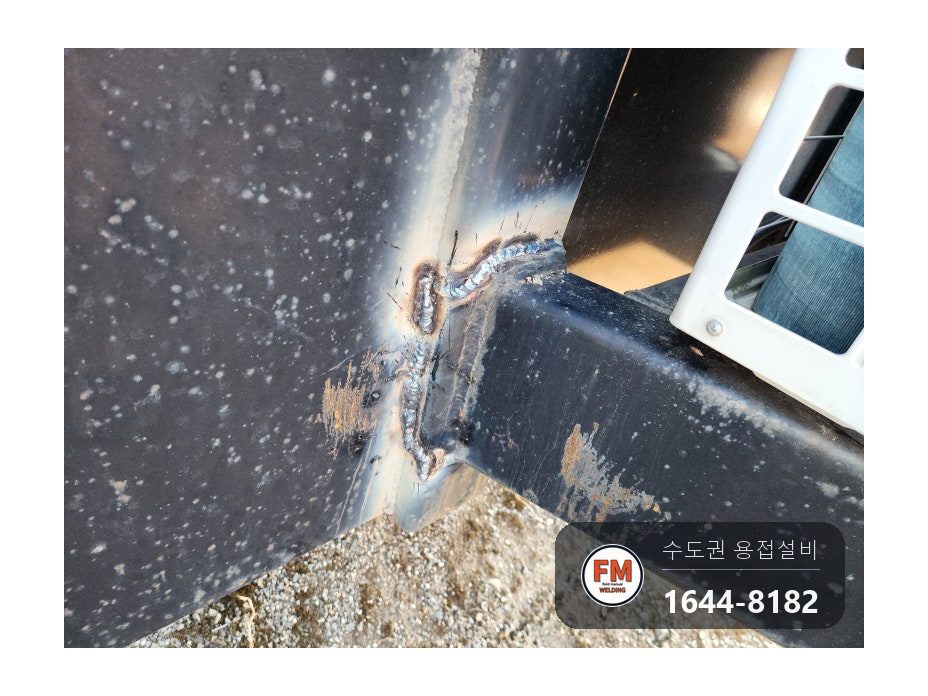

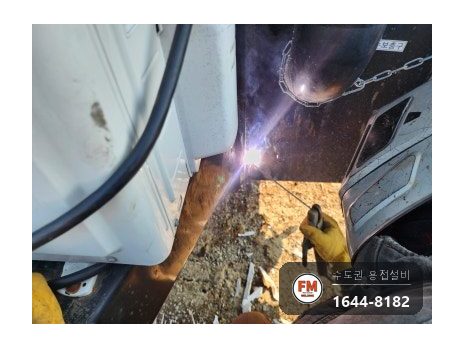

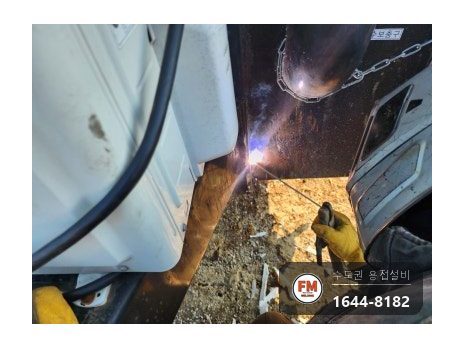

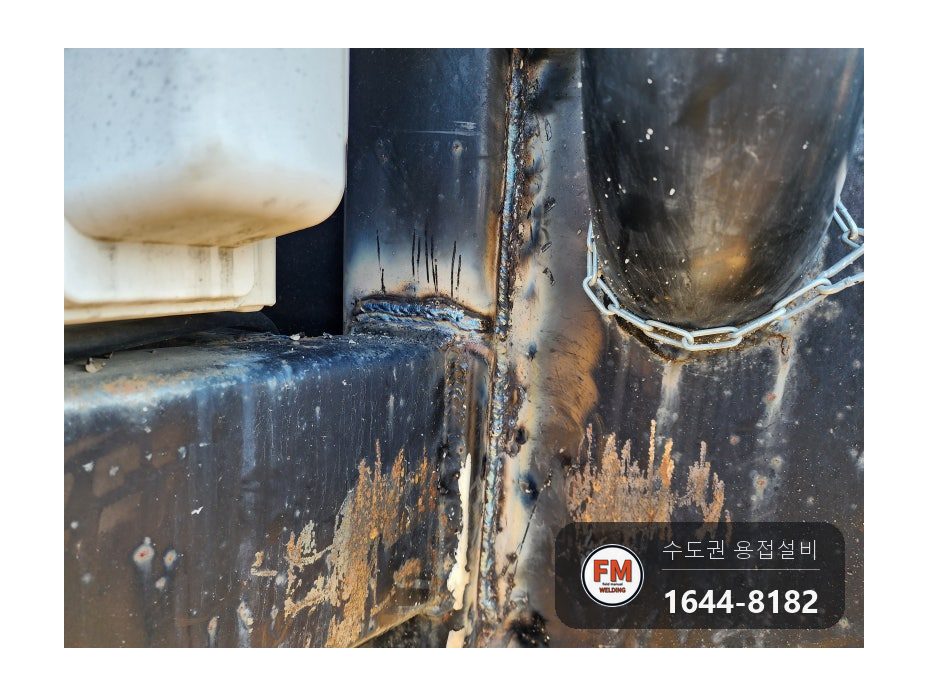

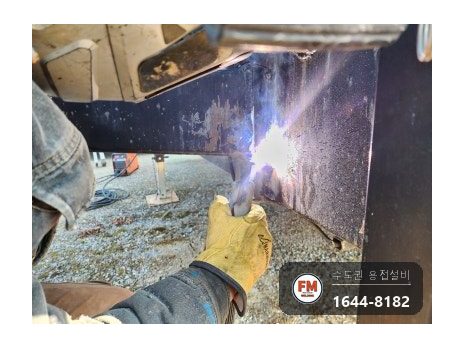

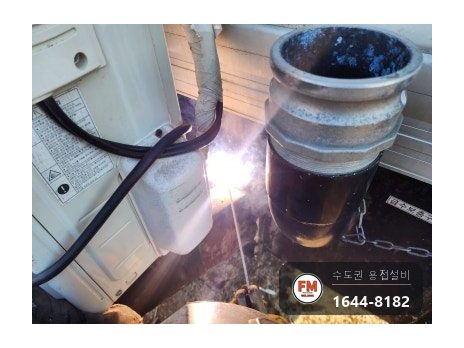

4. 본용접은 저수소계 7016 고장력봉으로 했습니다.

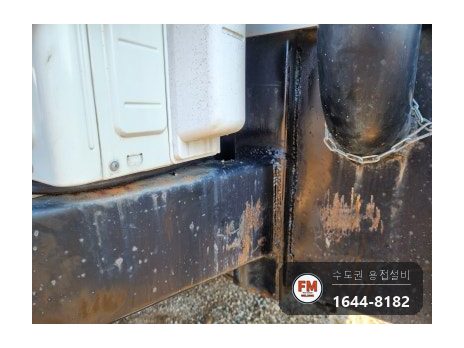

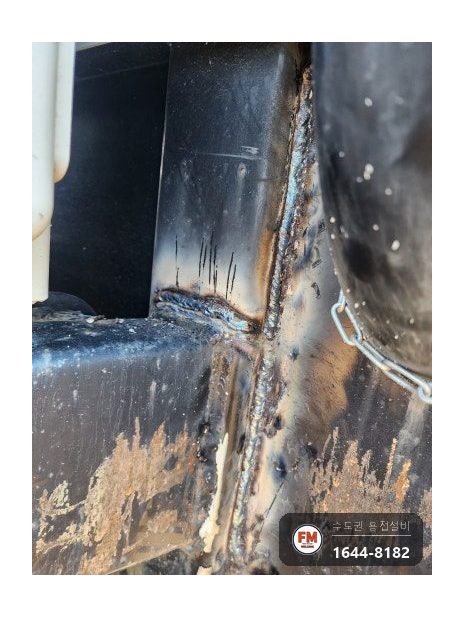

5. 눈에 띄는 곳보다 범위를 넓혀 붙였습니다. 카라반 프레임에는 보이지 않는 가는 금이 같이 있는 일이 많습니다.

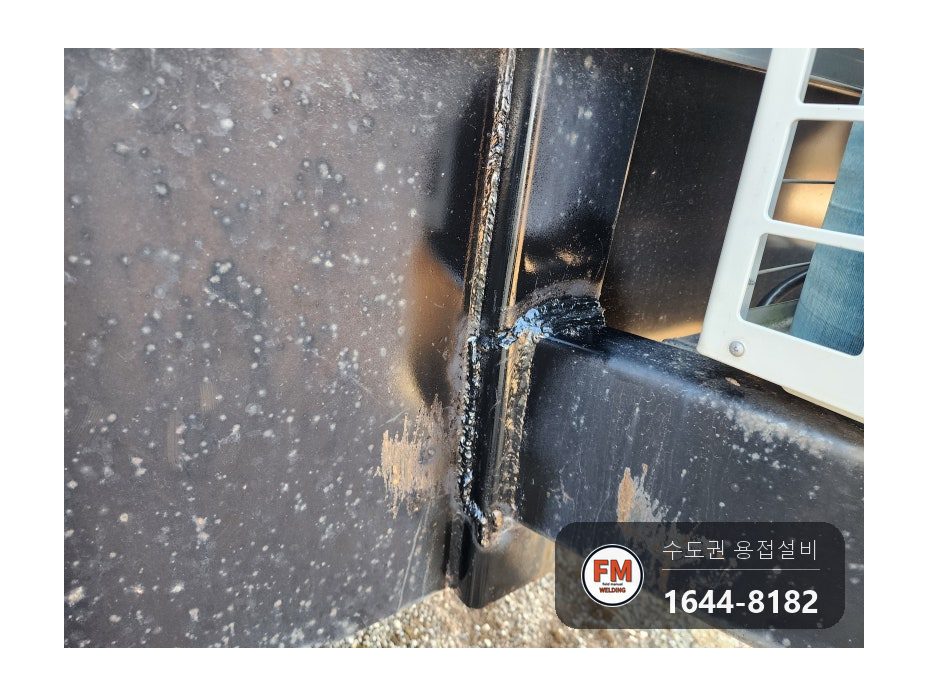

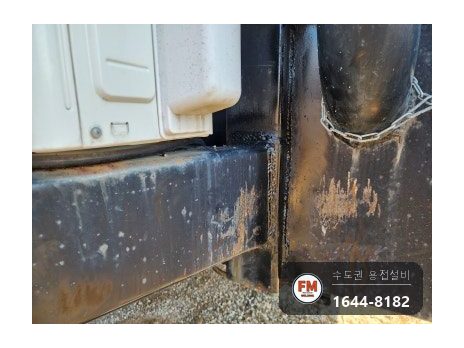

6. 용접한 곳에 녹 막는 스프레이를 뿌리고 색칠까지 해서 끝냈습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

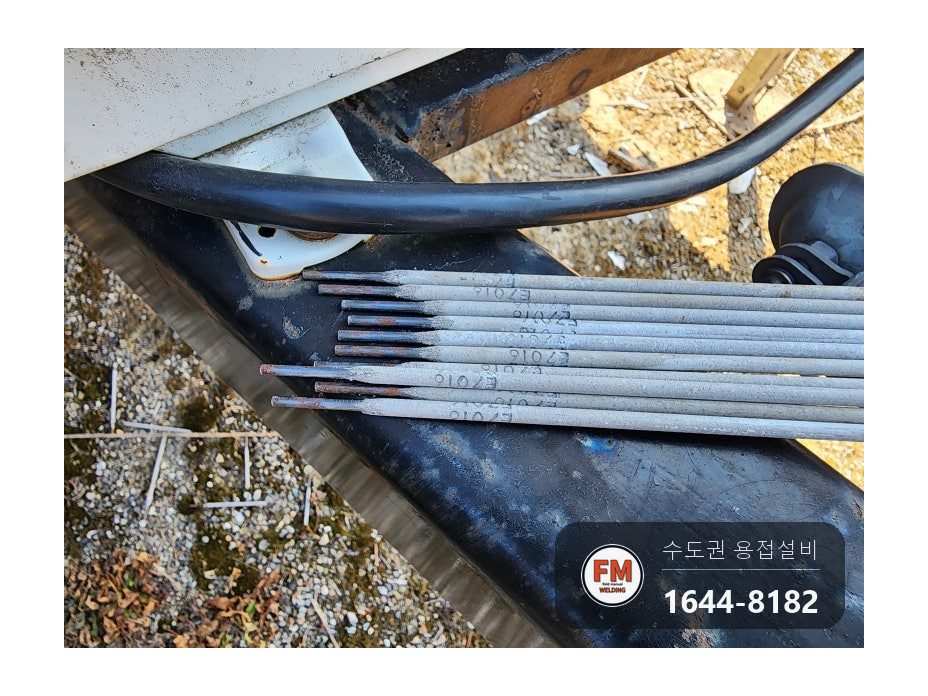

봉은 저수소계 7016 고장력봉을 썼습니다. 보통 봉보다 다루기는 까다로워도 무게를 견디는 힘이 좋아 안전이 걸린 현장에 씁니다.

이동식 발전기를 늘 싣고 다닙니다. 전기를 끌어다 쓸 수 없는 곳에서도 작업할 수 있습니다.

유압자키는 용접 전에 씁니다. 내려앉은 프레임을 들어 올리지 않으면 수평이 틀어진 채 굳어 버립니다.

끝마무리는 녹 막는 스프레이와 색칠입니다. 바깥에 두는 프레임은 용접한 곳이 비와 습기를 고스란히 맞습니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

일을 마친 뒤 현장을 처음부터 다시 둘러보며 빠뜨린 곳이나 또 다른 문제가 없는지 살폈습니다.

고객님께서 결과를 보시고 다른 곳도 봐 달라고 하셔서 같이 점검해 드렸습니다.
