운동기구·기물, 어떤 상태였나요?

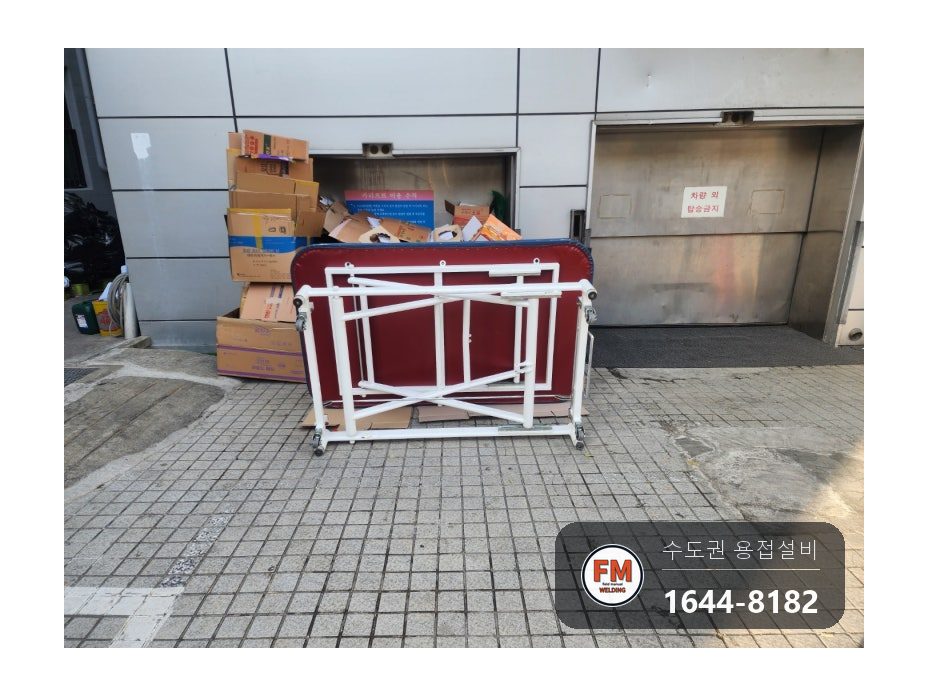

현장에 도착해 확인한 내용입니다.

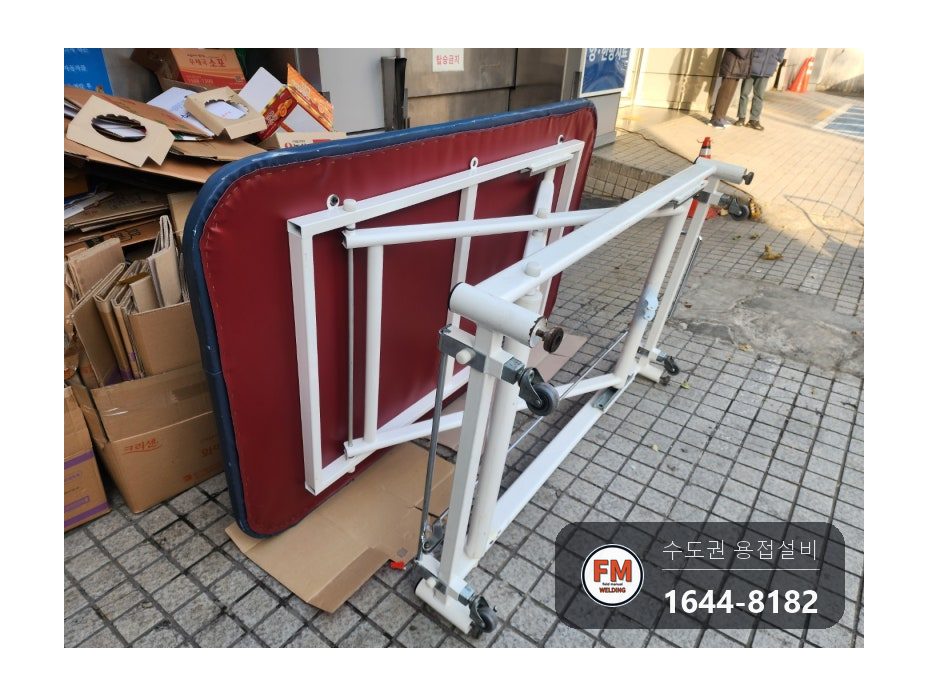

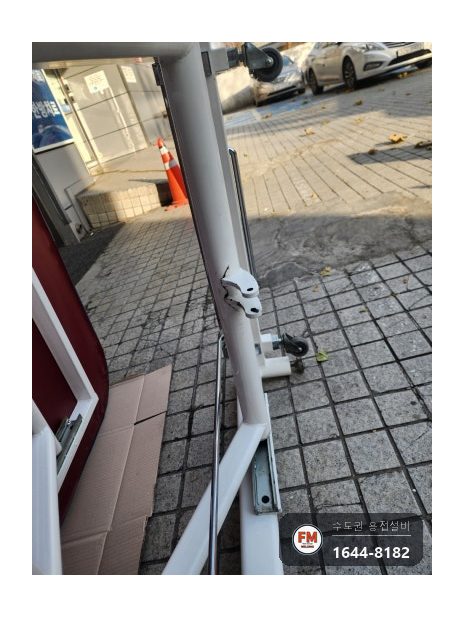

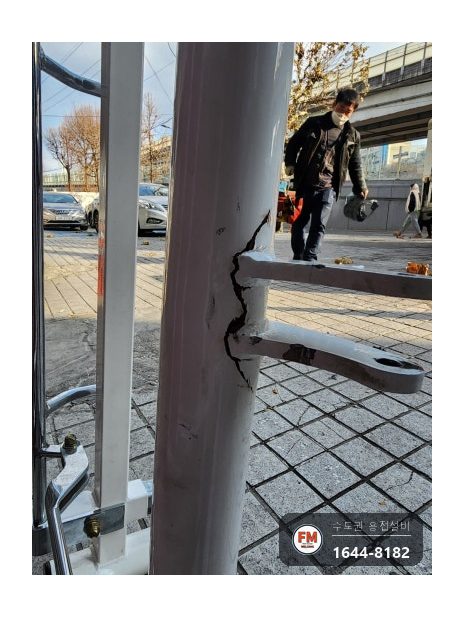

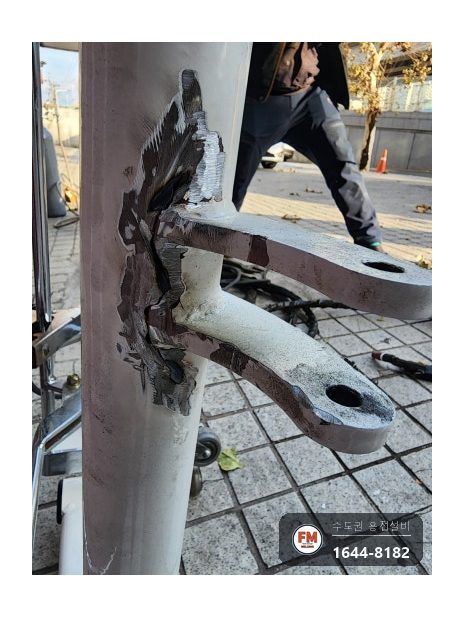

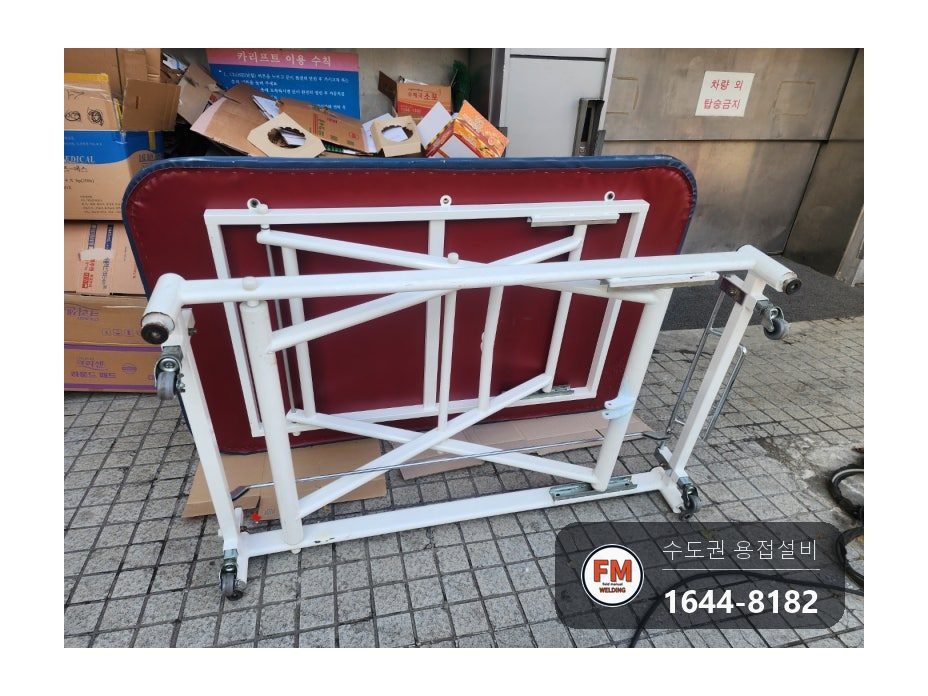

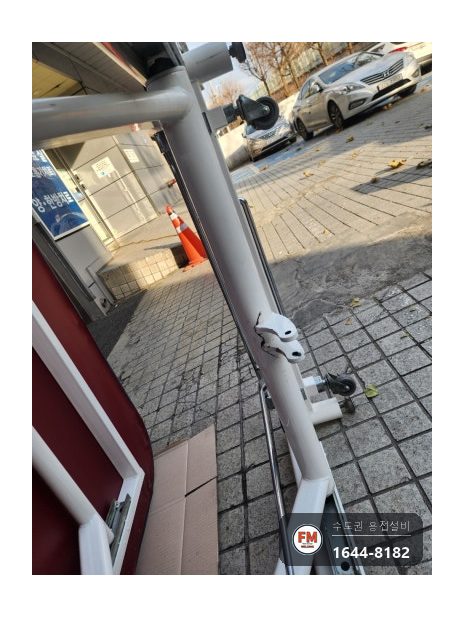

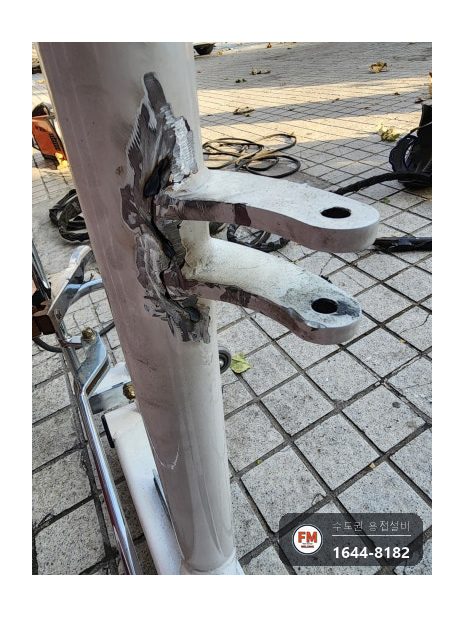

침대 아래 흰색 철제 기둥 한 곳에서 브래킷 두 개가 달린 자리 둘레가 톱니 모양으로 찢겨 있었습니다.

갈라진 틈이 기둥 둘레를 따라 벌어져 브래킷이 흔들렸고, 그대로 쓰면 환자가 누운 침대가 기울 수 있는 상태였습니다.

의뢰하신 분은 새것으로 바꾸지 않고 용접으로 다시 쓸 수 있는지 궁금해하셨습니다.

운동기구·기물, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

오랫동안 쓰면서 브래킷 쪽에 큰 힘이 되풀이해 걸린 것으로 보였습니다.

철관은 같은 자리에 힘이 반복해 걸리면 피로가 쌓여 금이 생기고, 그 금이 점점 커져 결국 단면이 떨어집니다.

브래킷이 붙은 뿌리는 힘이 한곳에 몰리는 자리라 갈라짐이 거기서부터 시작됐습니다.

운동기구·기물, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 부서진 곳을 꼼꼼히 살펴 금이 어디서 시작됐는지부터 찾았습니다.

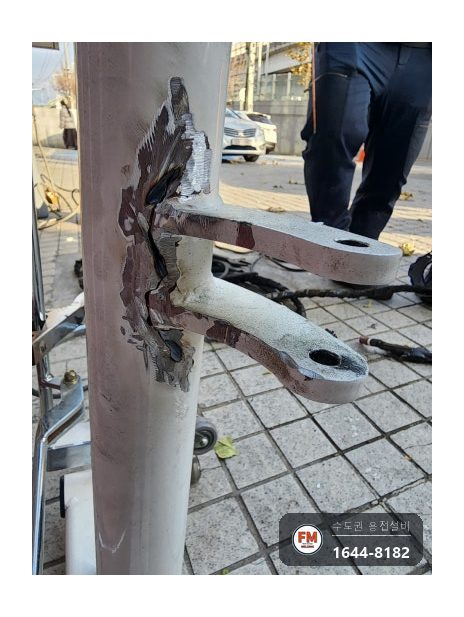

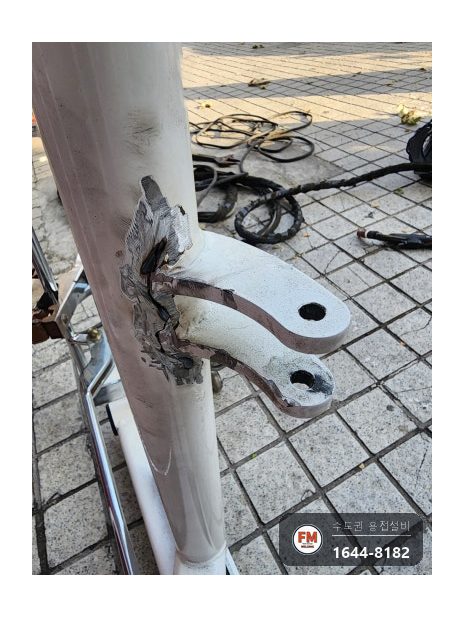

2. 연마기로 금이 시작된 끝부분까지 깊게 갈아 내 눈에 안 보이는 가는 금까지 없앴습니다.
3. 겉에 칠해진 도료는 용접할 때 불순물로 섞여 들어가므로 둘레까지 남김없이 벗겨 냈습니다.

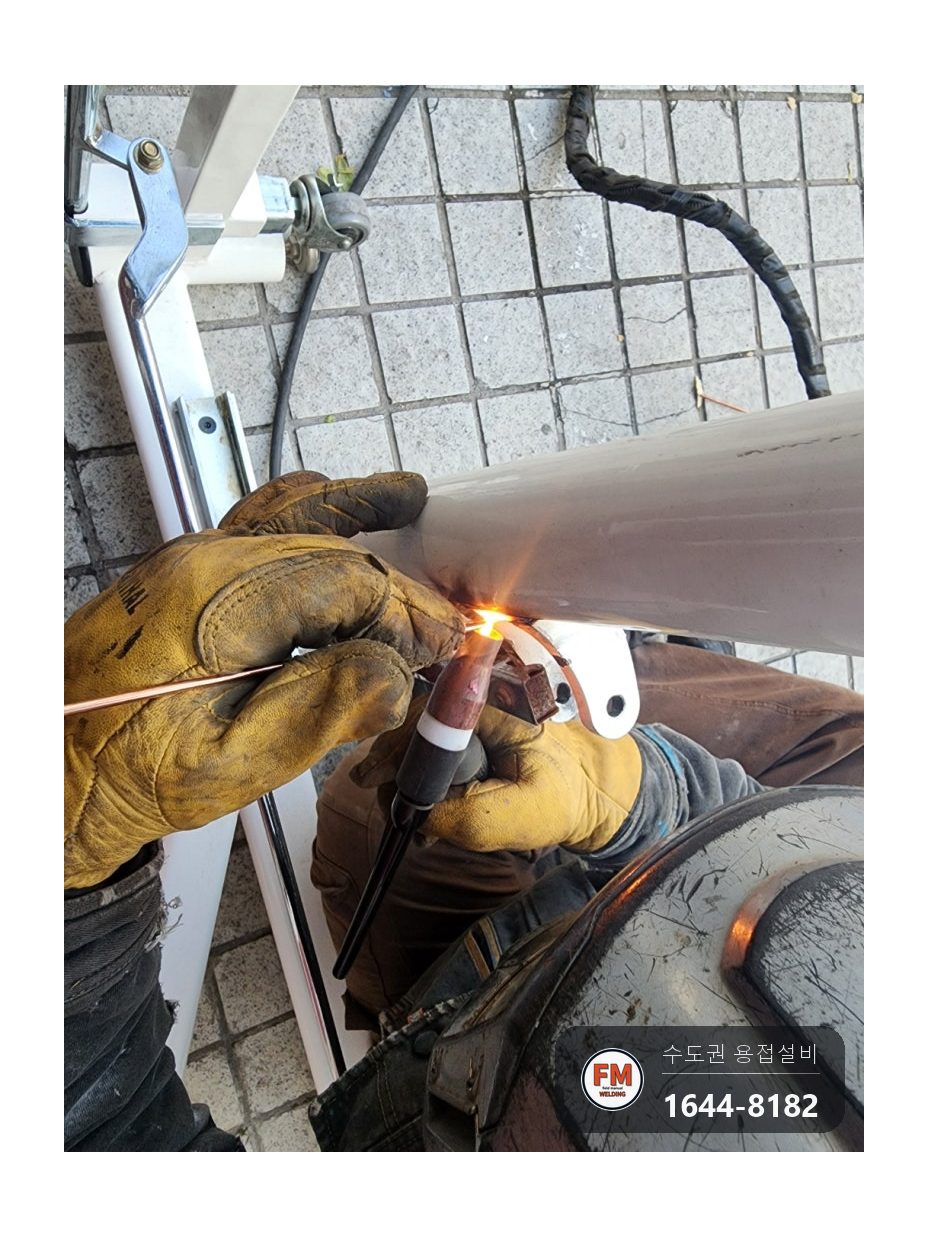

4. 준비가 끝난 뒤 TIG 용접으로 파낸 홈을 채우며 브래킷과 기둥을 다시 하나로 붙였습니다.

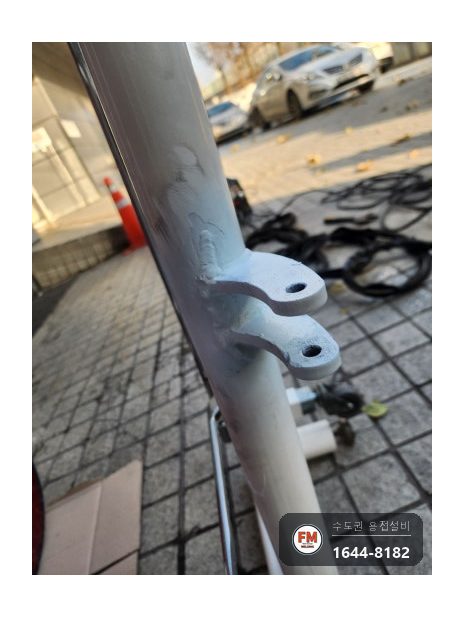

5. 용접부위가 식은 다음 부식을 막고 보기에도 깔끔하도록 분무 도료를 뿌렸습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

용접은 불티가 거의 튀지 않고 열을 세밀하게 조절할 수 있는 TIG(알곤) 방식으로 했습니다. 의료용 침대처럼 손이 섬세하게 가야 하는 물건에 알맞습니다.

마감에는 녹을 막아 주는 분무형 도료를 썼습니다. 철 기둥이 공기와 물기에 그대로 닿지 않게 해 오래 쓰도록 돕습니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

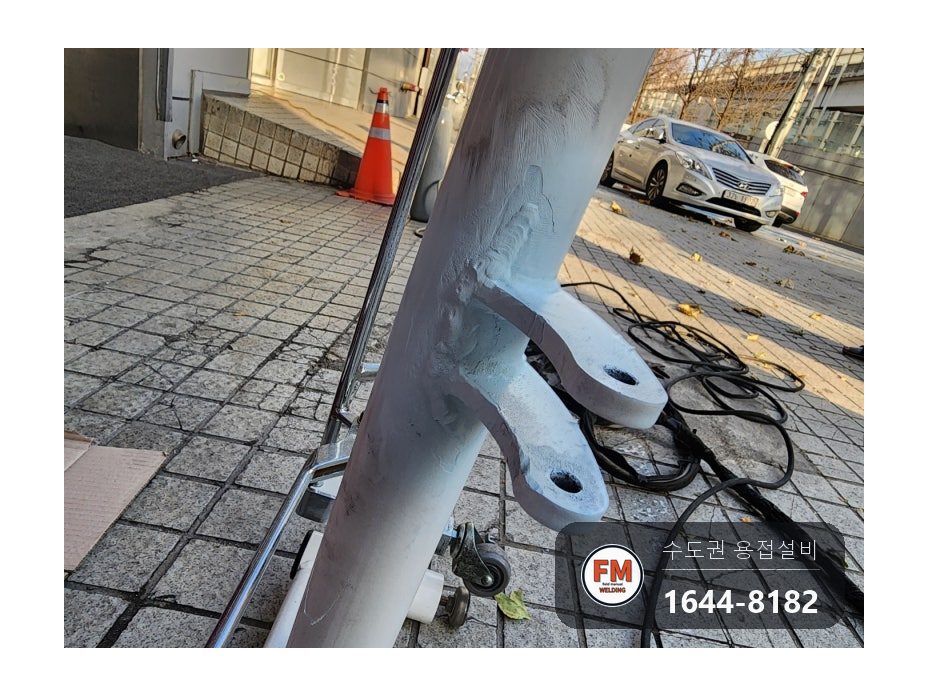

붙인 자리를 다시 보며 파낸 홈이 빈틈없이 채워졌는지, 브래킷이 흔들림 없이 붙었는지 확인했습니다.

용접이 끝나 열만 빠지면 곧바로 침대를 쓸 수 있다고 안내해 드렸습니다.

고친 뒤에도 가끔 기둥 상태를 살피고 도료가 벗겨지면 다시 뿌려 주면 부식을 늦출 수 있다고 말씀드렸습니다.
