놀이·운동시설, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

태권도장에서 철봉 틀이 망가져 흔들린다며 고쳐 달라고 하셨습니다. 아이들이 오기 전인 이른 아침으로 날을 잡았습니다.

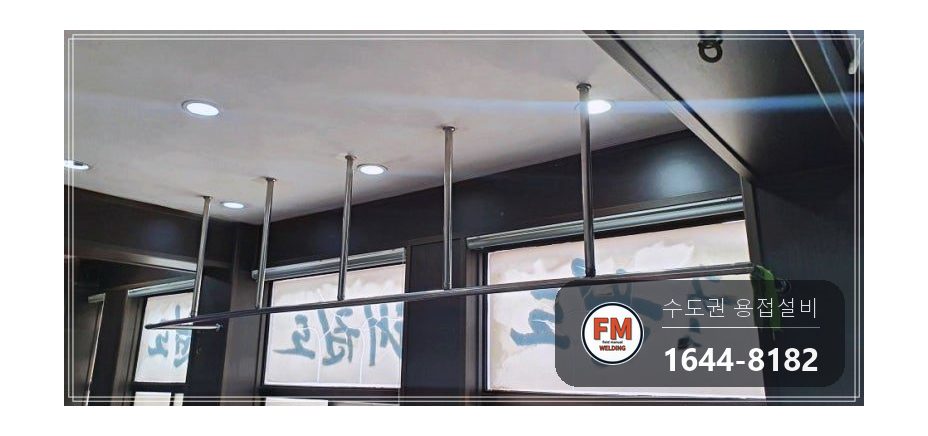

가서 보니 철봉은 스테인리스 파이프로 틀을 짜서 만든 것이었는데요. 난간 만들 때 쓰는 부속을 가져다 조립해 두셨더군요.

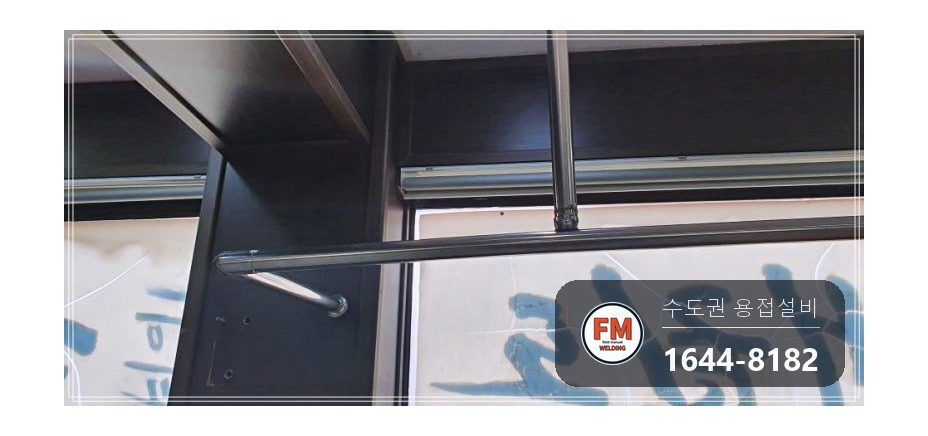

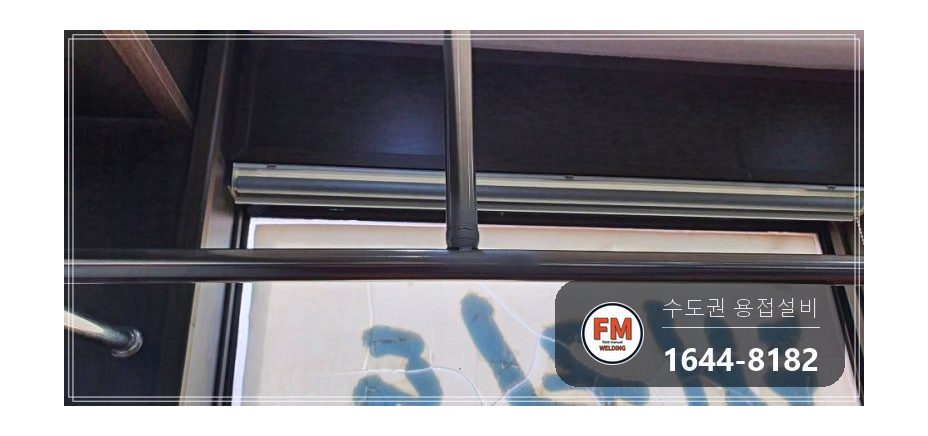

천장에서 내려온 파이프와 손잡이가 맞물린 곳이 벌어져서 흔들거리고 있었습니다.

놀이·운동시설, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

파이프가 속이 빈 얇은 재료입니다. 그렇다면 용접만큼은 튼튼하게 돼 있어야 하는데 용접도 허술했습니다.

틀 전체가 가접만 해 둔 모양으로 붙어 있었습니다. 가접은 무게를 버티기엔 모자란 방법이라, 서로 맞닿은 곳을 둘레 전부 이어야 합니다.

깨진 채로 아이들 여럿이 매달리면 간신히 붙어 있던 곳마저 떨어집니다. 틀이 떨어지면 곧 사고입니다.

놀이·운동시설, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 허술하게 이어진 곳이 많아서, 지금 탈이 난 자리뿐 아니라 나중에 탈이 날 자리까지 같이 손봤습니다.

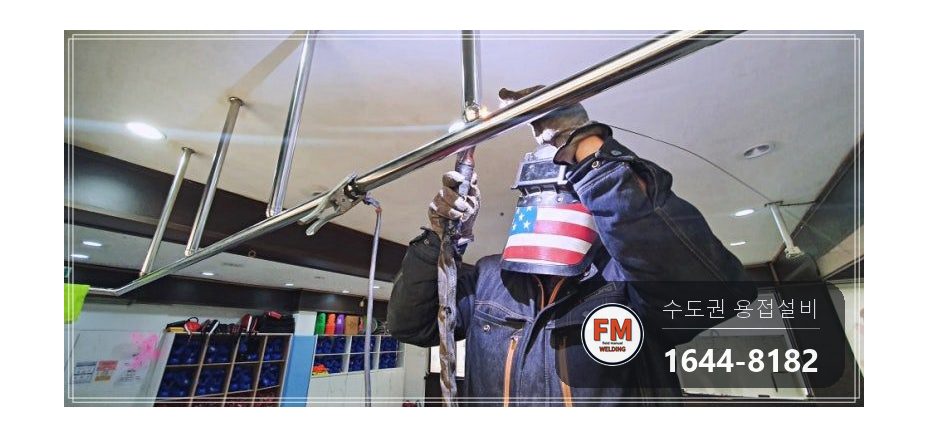

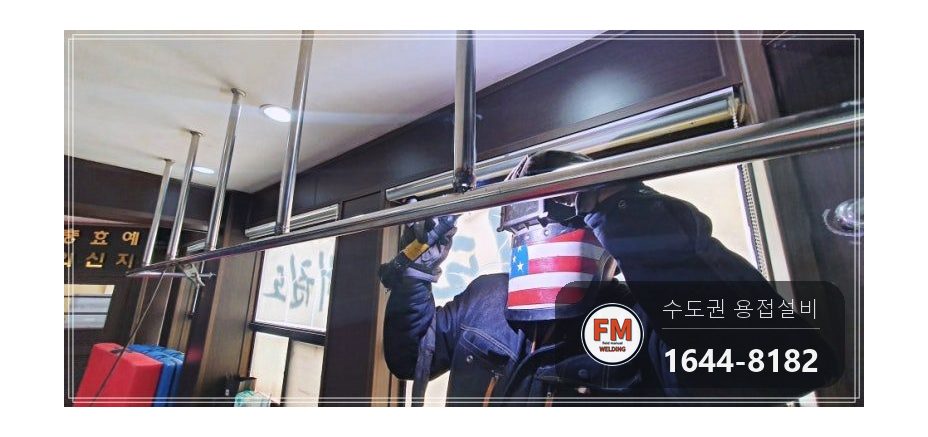

2. 용접이 떨어진 곳은 새로 다시 붙였습니다.

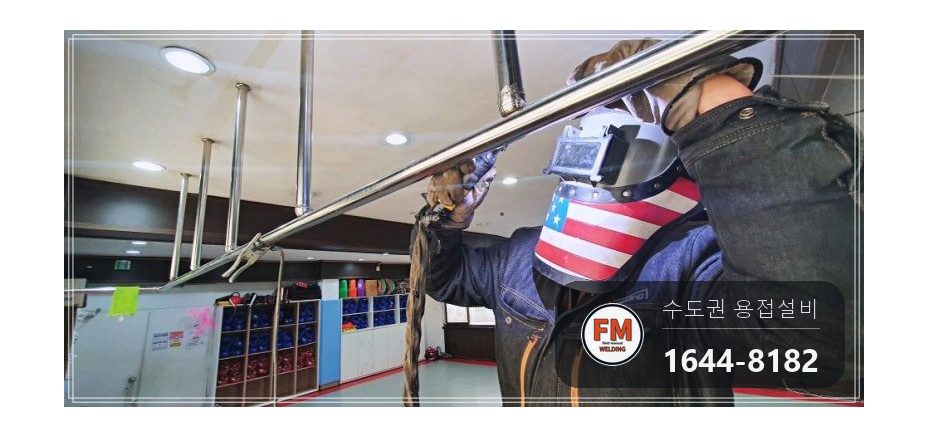

3. 아직 안 떨어진 곳은 덧대어 붙여 흔들림을 잡았습니다. 한 군데가 가접이면 다른 데도 똑같이 가접이기 때문입니다.

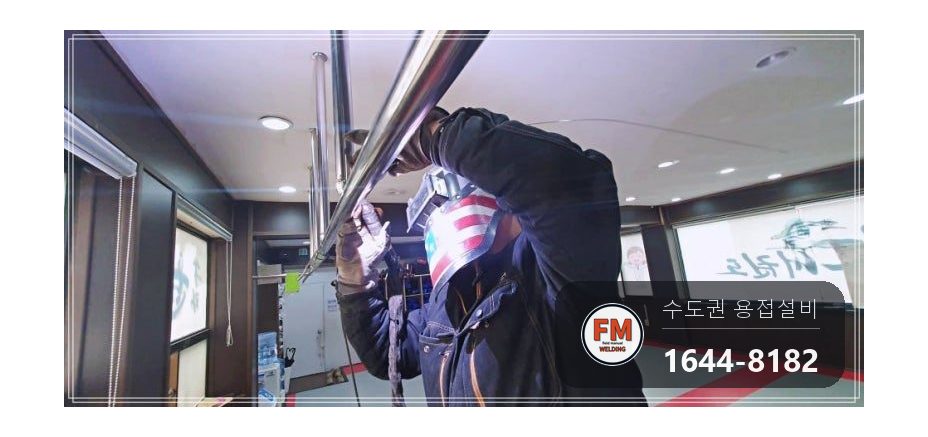

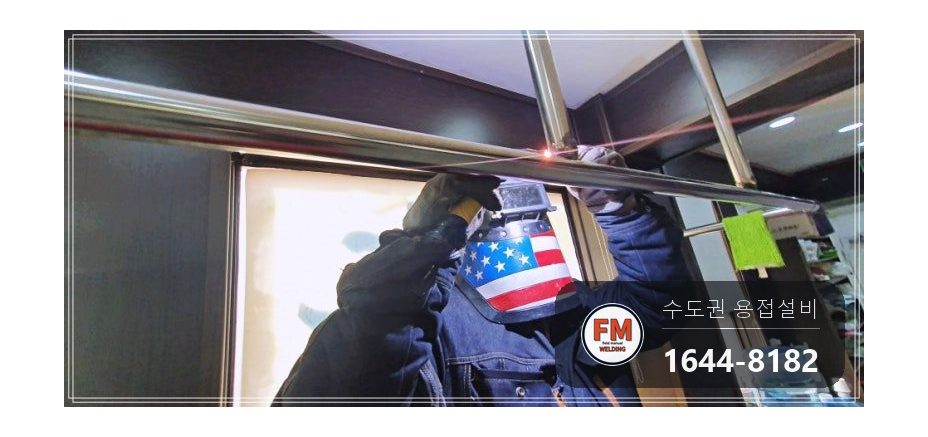

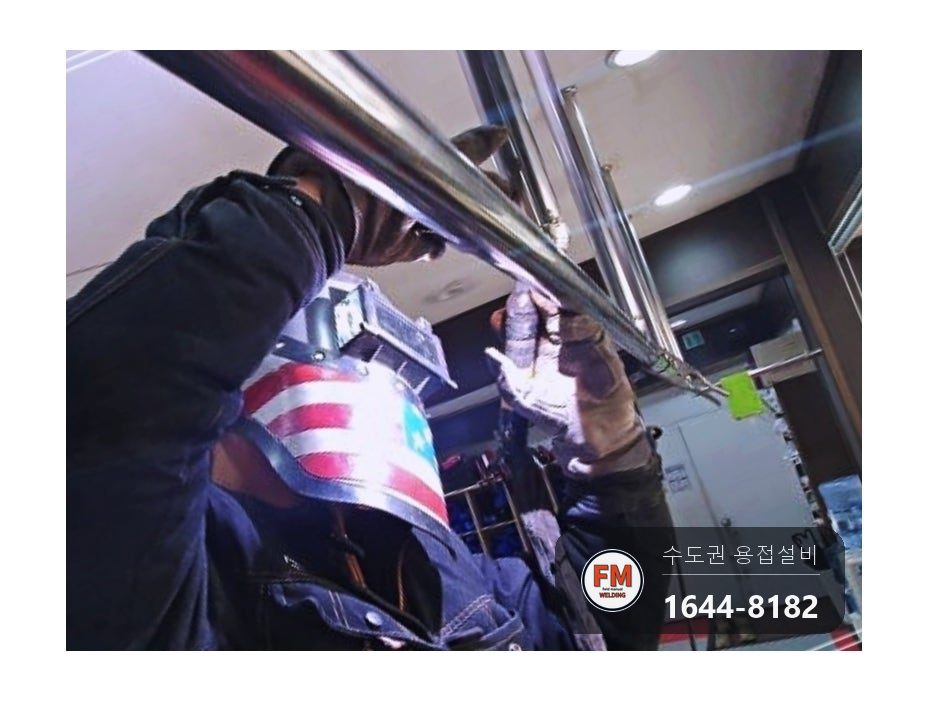

4. 파이프가 얇아서 열을 세밀하게 조절해 겉이 손상되지 않게 했습니다. 비드 모양을 눈으로 확인하면서 붙였습니다.
5. 불룩 솟은 비드와 모난 곳은 갈아서 매끈하게 다듬었습니다.

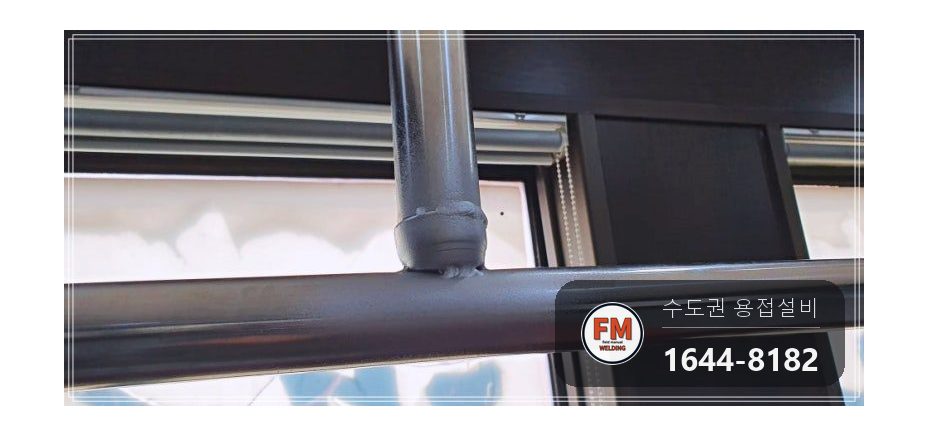

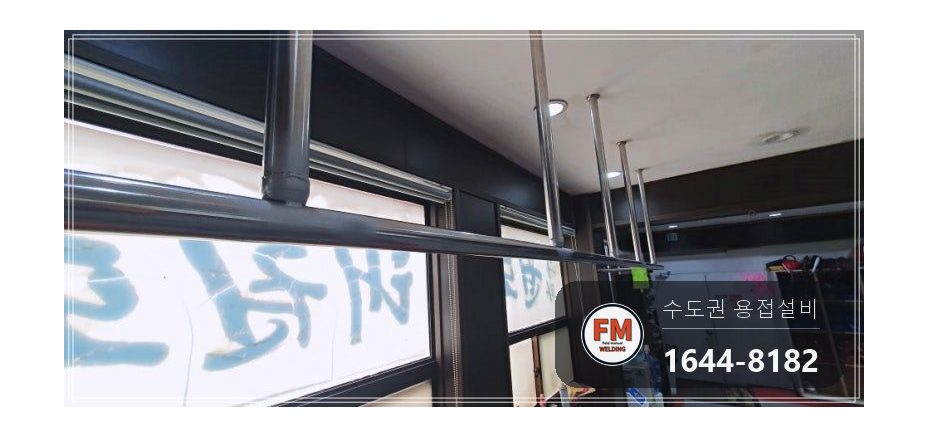

6. 녹이 슬지 않도록 스텐 코팅제를 칠했습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

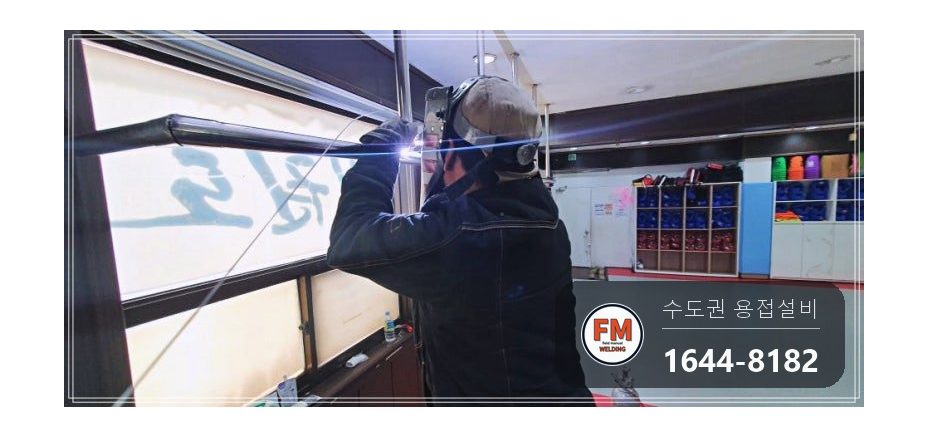

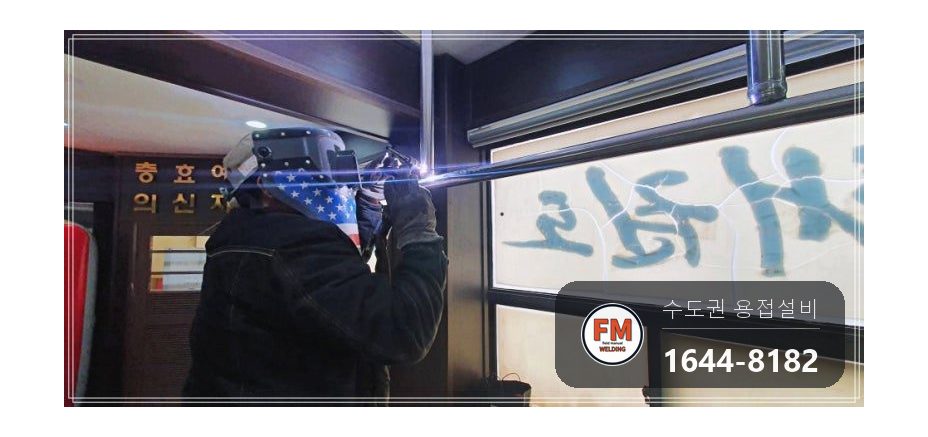

용접은 알곤으로 했습니다. 도장 바닥에 매트가 깔려 있어 불똥이 튀었다가는 매트가 손상되거나 불이 옮겨붙기 쉬웠습니다.

알곤은 바탕 금속과 용가재를 같이 녹여 붙입니다. 스테인리스를 이으면 이음 자리가 튼튼하게 버팁니다.

마무리는 스텐 코팅제입니다. 용접 열에 벗겨진 겉면을 덮어 두어야 부식으로 다시 망가지는 때를 늦출 수 있습니다.

난간 부속으로 짠 철봉은 애초에 사람이 매달리는 무게를 따져 만든 게 아닙니다. 붙는 면적을 할 수 있는 만큼 넓혀서 모자란 부분을 채웁니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

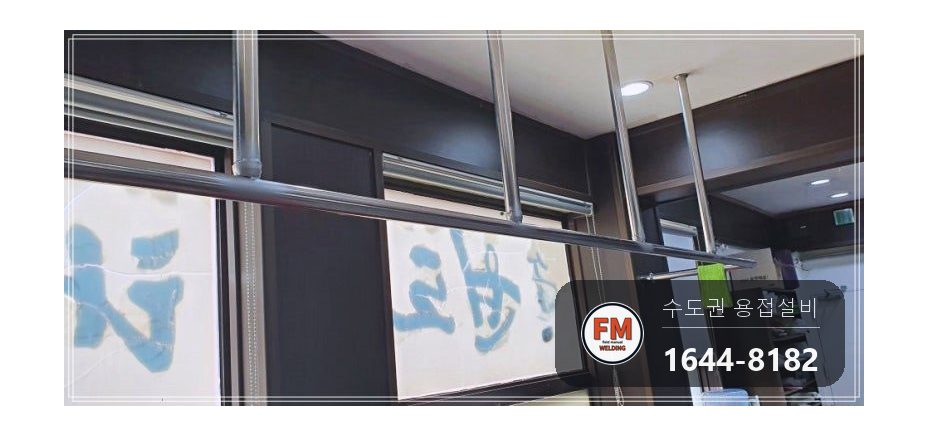

몸집이 큰 직원분이 철봉에 직접 매달려 보셨습니다.

조금도 움직이지 않는 걸 보고 안전에 문제가 없음을 확인한 다음 끝냈습니다.
