운동기구·기물, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

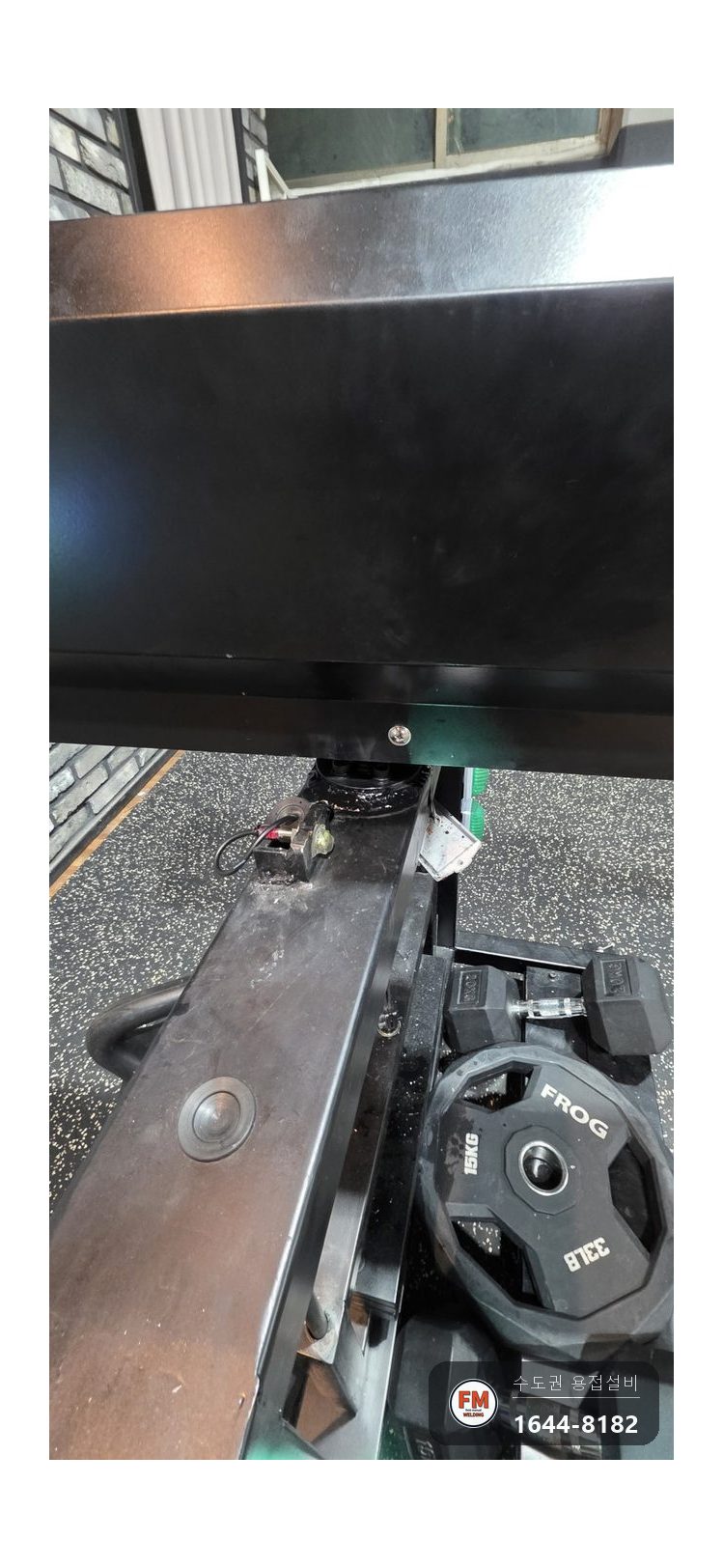

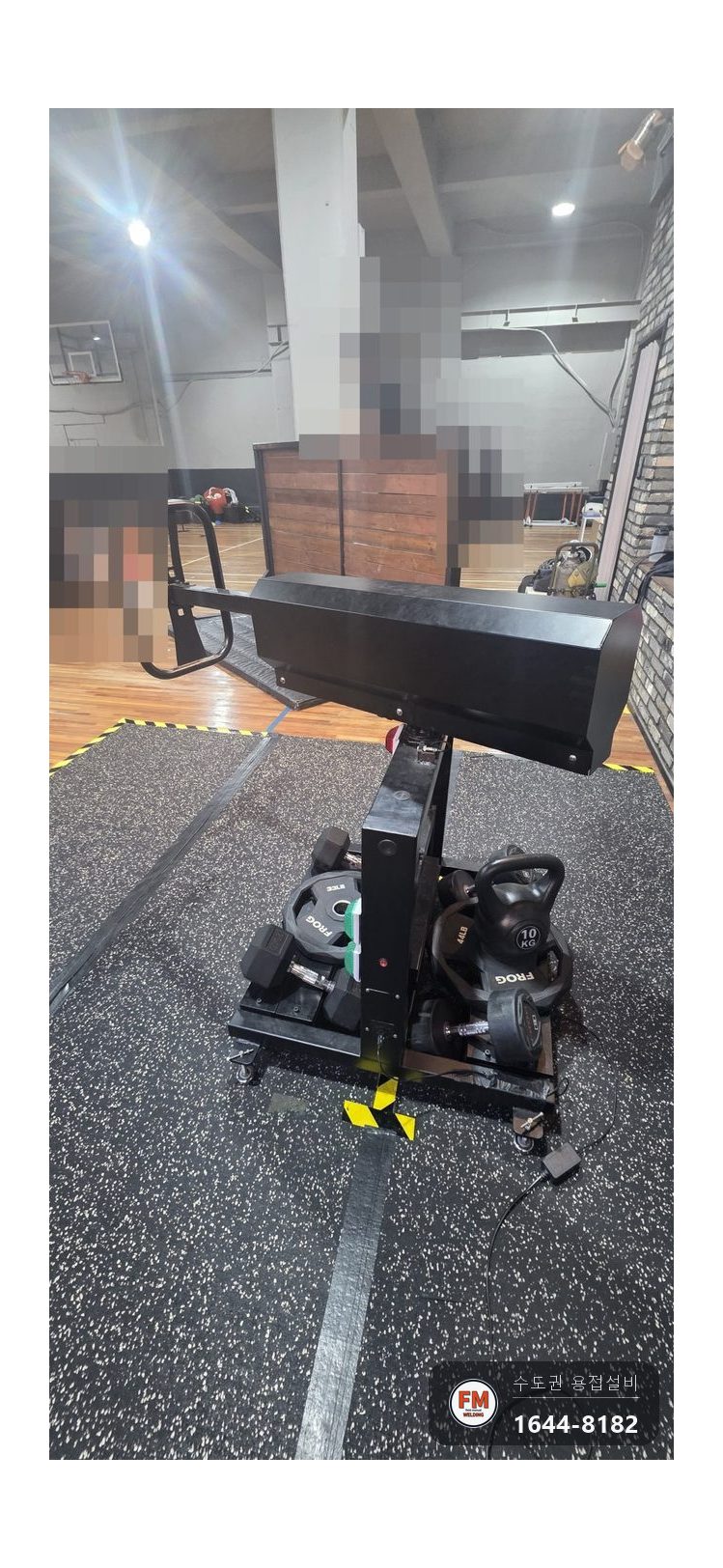

헬스장 저항성 운동기구의 회전축 하부가 본체에서 분리되어, 위쪽 몸체가 고정되지 않아 기구를 제대로 쓸 수 없게 된 상태였습니다. 처음 연락을 주신 관리자분은 떨어진 한 군데만 다시 붙이면 될 거라고 보셨습니다.

저항성 운동기구는 위쪽 몸체가 회전축을 중심으로 돌고, 무게는 하단 받침대에 올린 원판·덤벨로 조절합니다. 운동하는 사람이 손잡이에 주는 힘은 고스란히 회전축 밑 한곳으로 모입니다. 이 자리는 원형 플랜지가 본체 틀 위에 앉아 있고, 플랜지 가장자리를 한 바퀴 용접해 붙들어 둔 방식입니다.

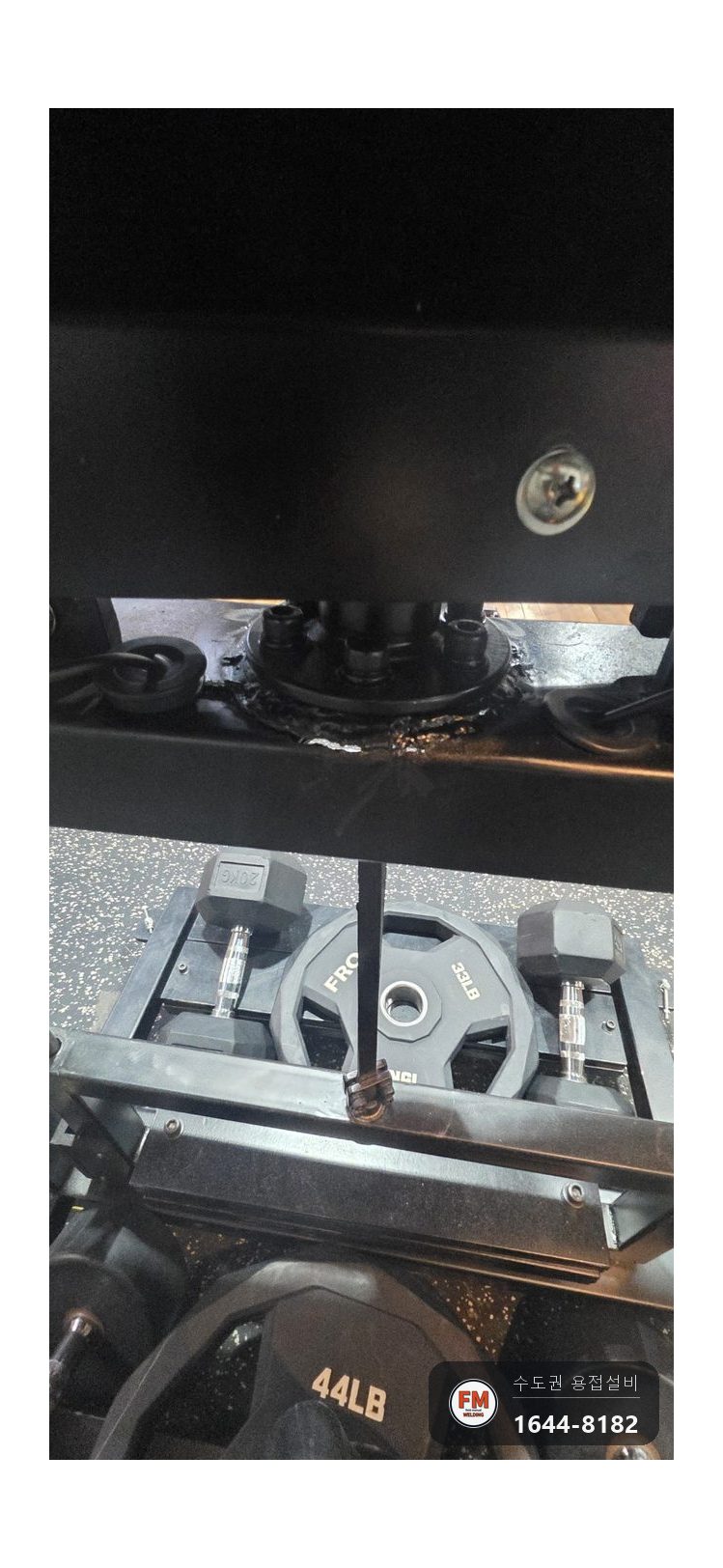

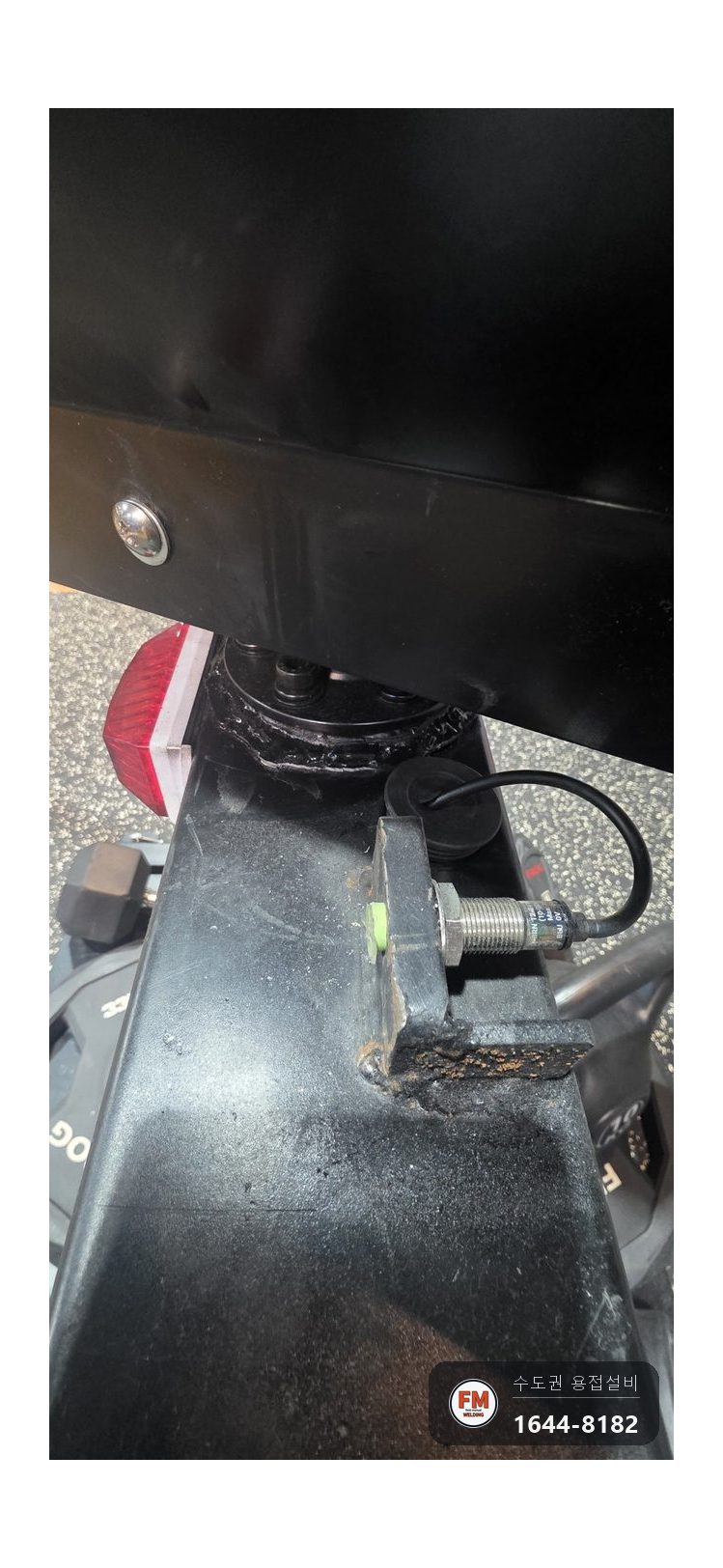

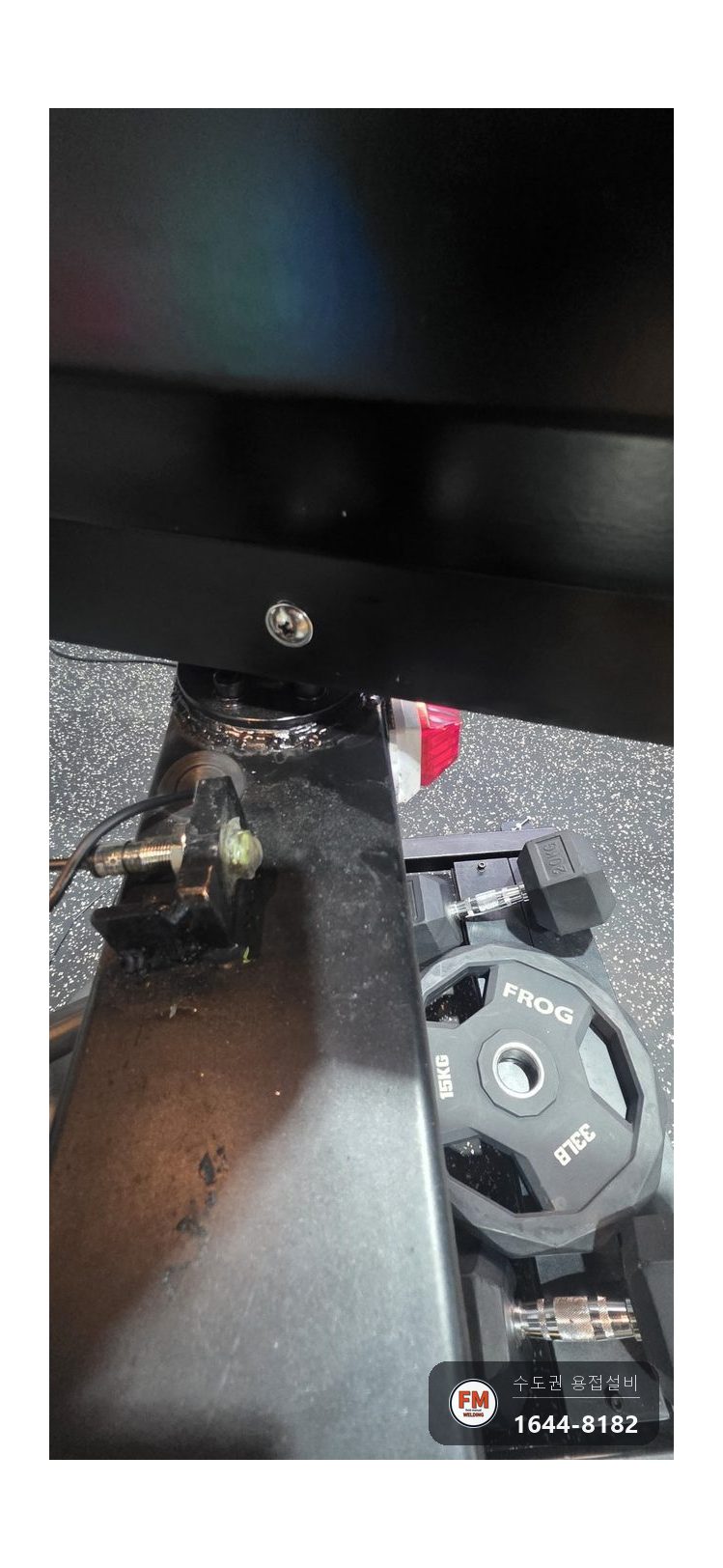

플랜지 둘레를 한 바퀴 살펴보면 손상은 떨어진 자리에 그치지 않았습니다. 기존 용접 비드가 여러 군데 갈라져 있었고 금이 옆으로 이어져 있었습니다. 센서용 브래킷 쪽에서는 비드가 밀려나 틈이 벌어졌고, 몸체가 흔들리며 자리를 잡지 못했습니다.

운동기구·기물, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

회전축 하부가 분리된 원인은 반복 하중에 의한 금속 피로입니다. 운동기구에서는 사용자가 힘을 쓸 때 하중이 실리고 손을 놓으면 풀리는 일이 한 지점에서 수없이 되풀이됩니다.

용접부위에 쌓인 응력은 가장 약한 지점에서 먼저 금을 만들고, 그 금이 플랜지 둘레를 따라 번지다가 결국 연결부가 통째로 떨어지는 파손이 됩니다. 철사를 여러 번 구부렸다 펴면 끊어지는 것과 같은 원리입니다.

눈에 보이는 틈만 메우는 보수는 얼마 안 가 바로 옆자리가 다시 벌어집니다. 저항성 운동기구 연결부는 힘을 잃은 옛 용접부를 남김없이 걷어 내고 플랜지 둘레 전체를 새로 용접하는 쪽으로 정했습니다.

운동기구·기물, 어떻게 고쳤나요?

작업 순서와 방법입니다.

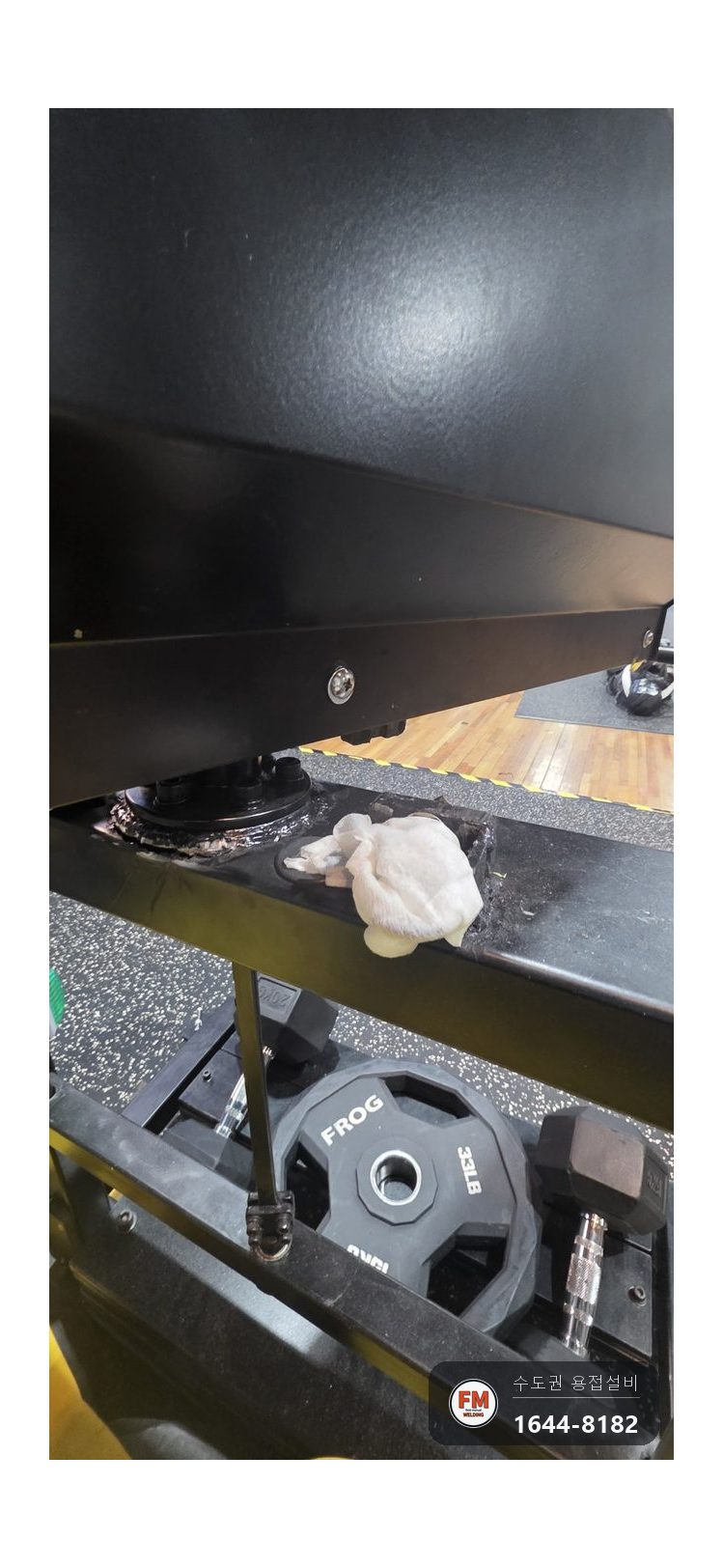

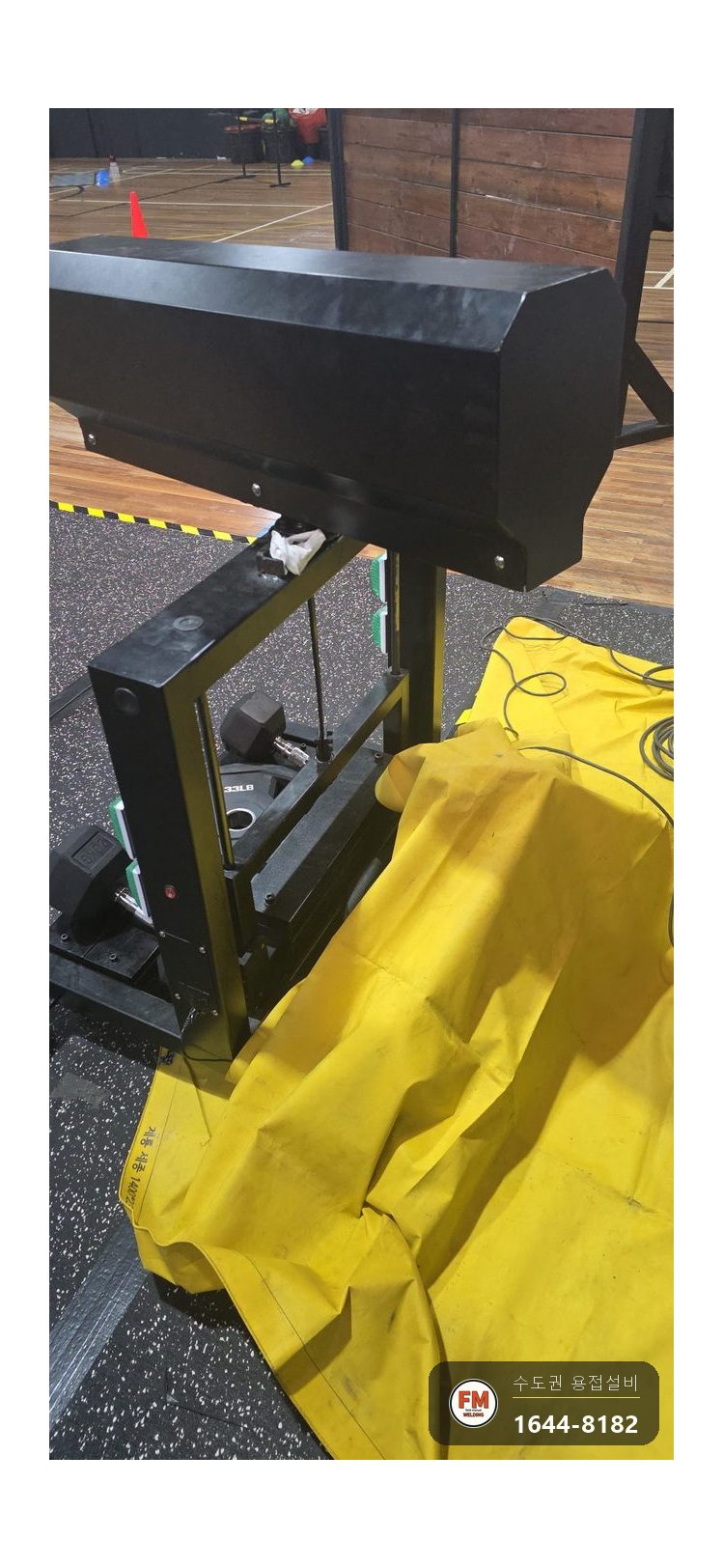

1. 기구 고정과 주변 보호: 몸체가 축을 따라 회전하는 구조여서, 작업 도중 조금이라도 돌면 맞춰 둔 위치가 어긋납니다. 기구가 돌지 않게 먼저 붙잡아 두고, 고무 바닥이 불티에 손상되지 않도록 작업 자리 아래에 덮개를 펼쳤습니다. 곁에서 운동하는 분들이 있어 불티나 연마 가루가 날리지 않게 특히 주의했고, 센서가 들어가는 구멍은 천으로 채워 쇳가루를 막았습니다.

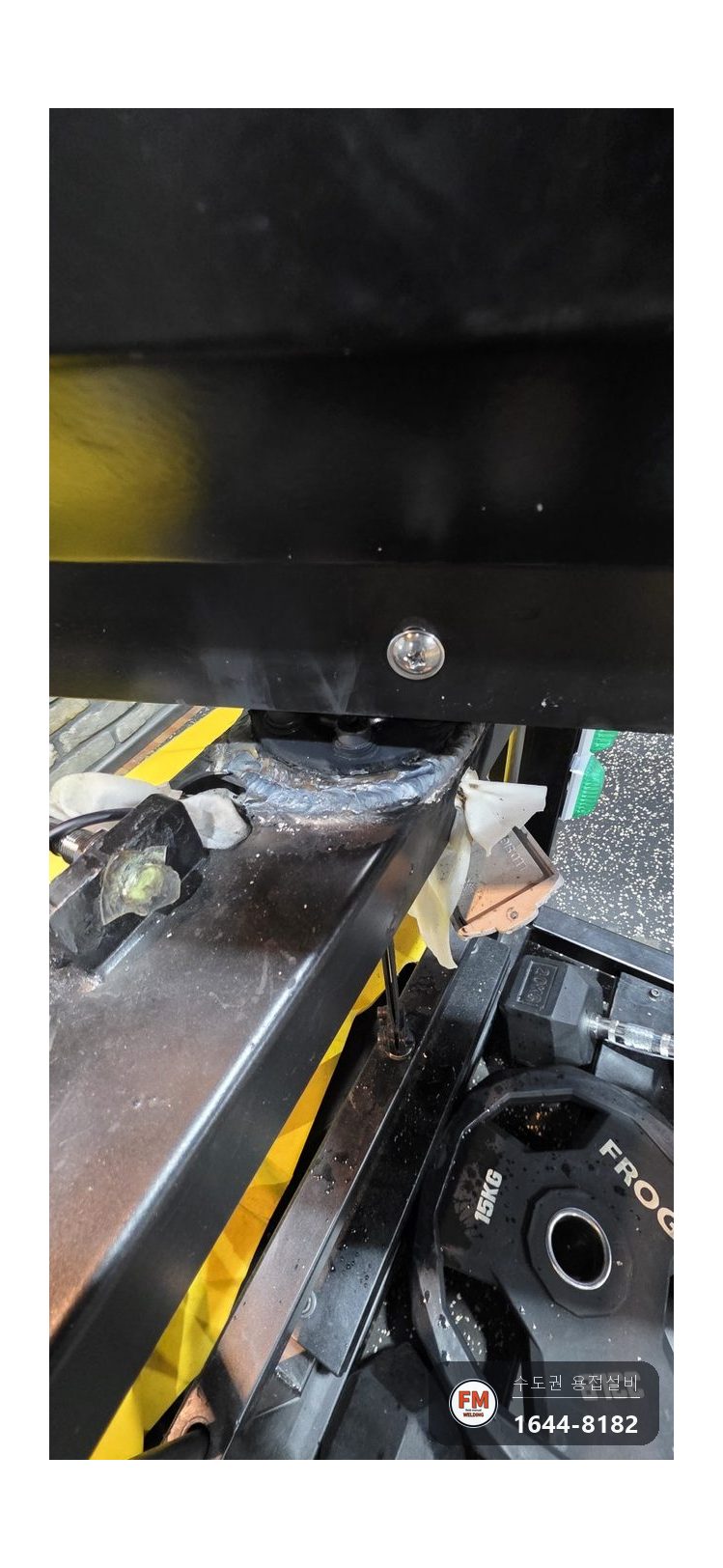

2. 도장 제거와 손상부 연마: 연결부 주변의 도장과 이물질부터 벗겼습니다. 갈라진 옛 용접부는 겉만 다듬지 않고 금이 남지 않는 깊이까지 그라인더로 파냈습니다. 표면을 가볍게 다듬은 채 용접살만 덮어씌우면 깊은 곳에 남아 있던 균열이 얼마 못 가 다시 자랍니다. 붙일 면이 깨끗해야 용접부의 내구성이 확보됩니다.
3. 수평 맞춤과 가접: 프레임 위에 플랜지가 기울지 않고 똑바로 앉았는지 수평을 본 다음, 몇 점을 가접(가용접)해 위치를 붙잡아 두었습니다.

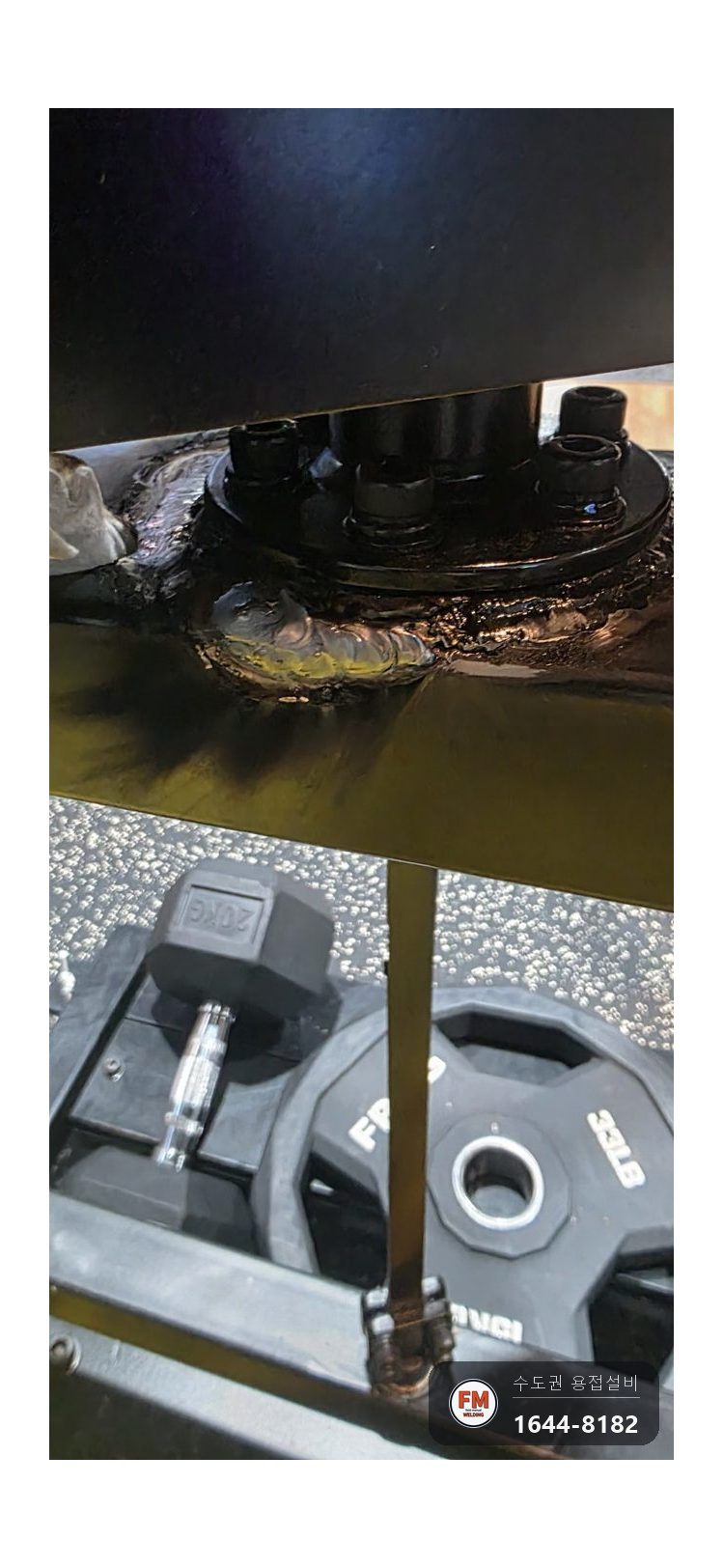

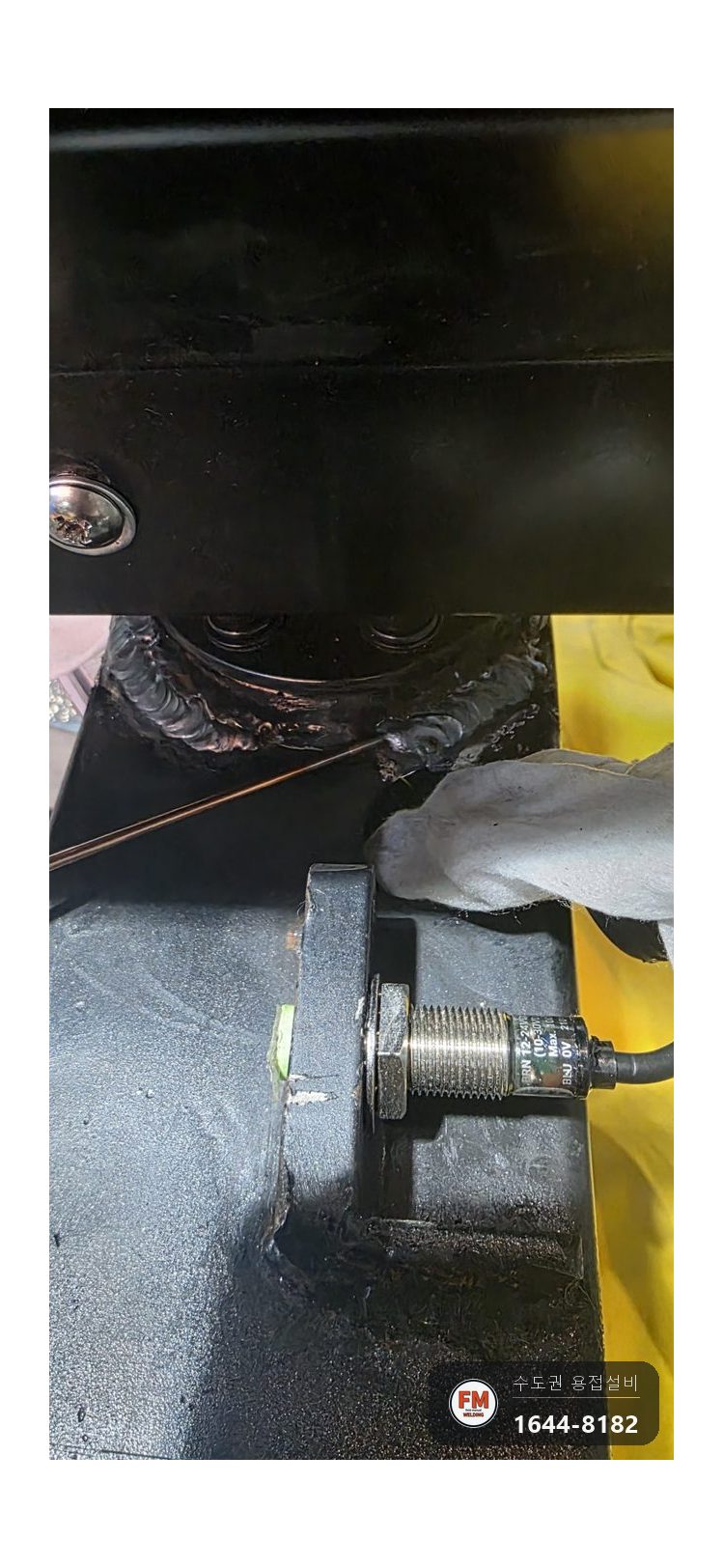

4. 구간 나눠 재용접: 한 방향으로 길게 이어 용접하면 그쪽이 식으며 오그라들어 기구 전체가 비뚤어집니다. 회전축 플랜지 둘레를 짧은 구간으로 나눠 차례로 재용접해 변형을 막았고, 둘레 한 바퀴를 끊긴 곳 없이 하나로 이었습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

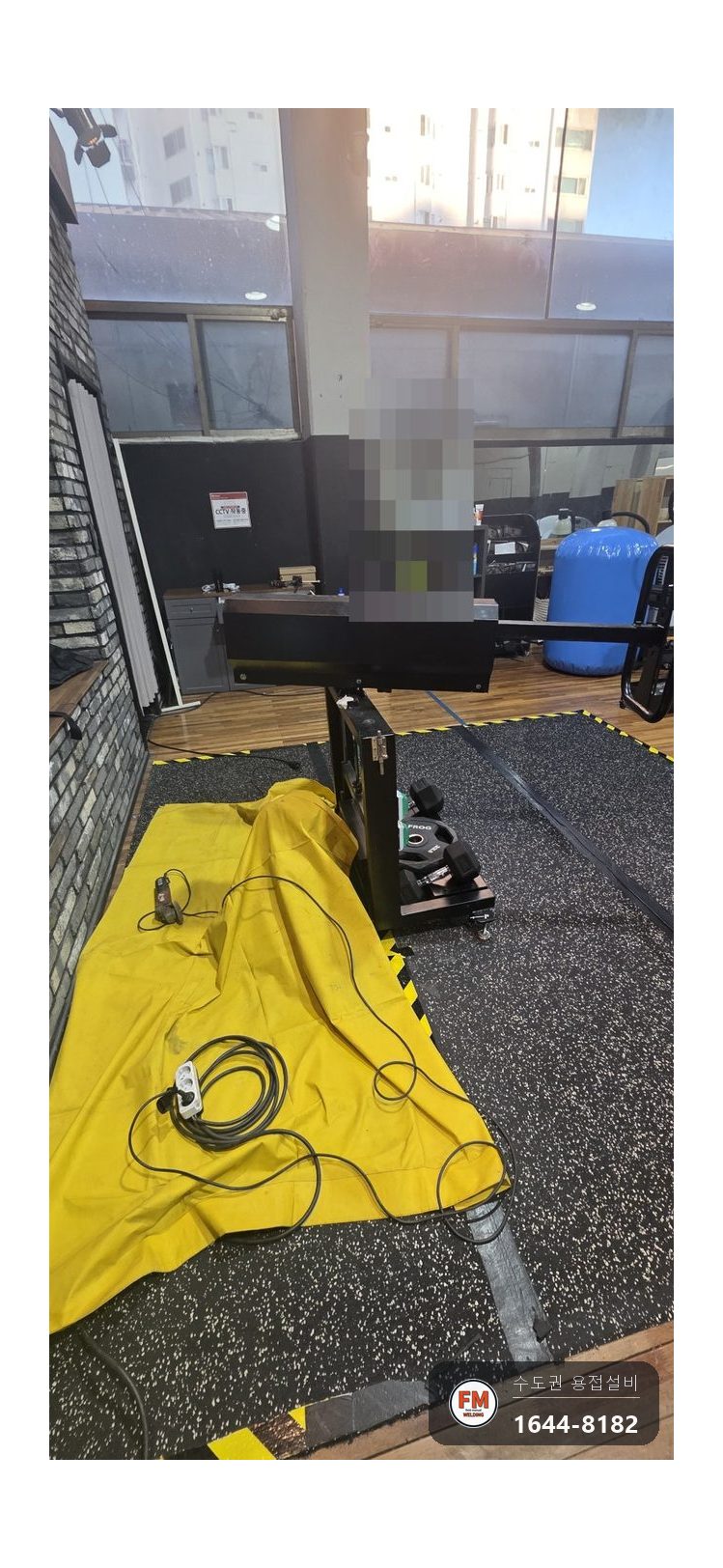

작업에는 그라인더와 연장선, 바닥을 덮는 덮개, 센서 구멍을 막는 천을 썼습니다. 그라인더는 금이 간 옛 용접부를 파내고 주변 도장을 벗기는 데 썼고, 작업자는 바닥에 펼친 덮개 위에 자리를 잡고 회전축 하부를 용접했습니다.

새 용접은 떨어진 한 곳만이 아니라 플랜지 둘레 전부에 올렸습니다. 운동할 때 실리는 힘이 특정 지점에 집중되지 않고 둘레 전체로 나뉘어 걸리게 하려는 것입니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

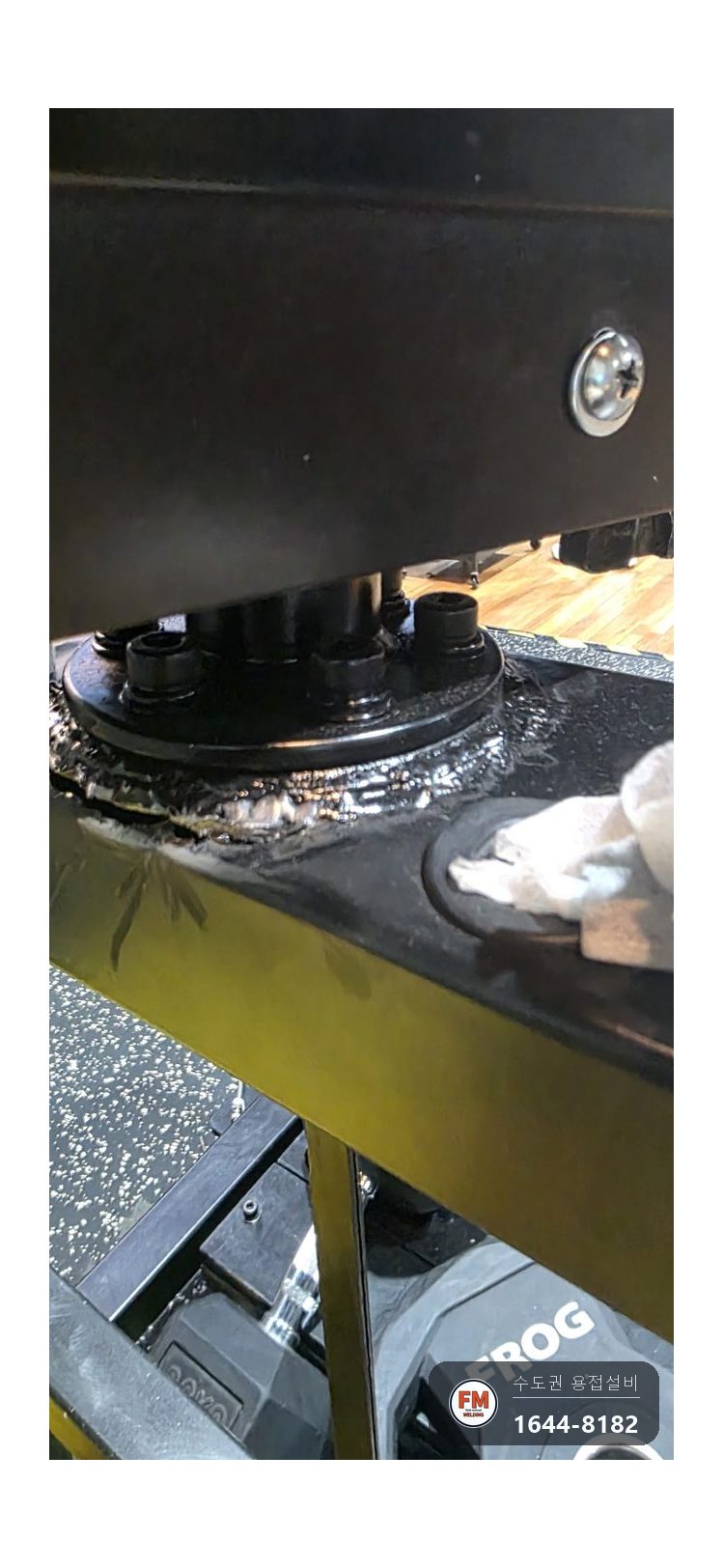

용접을 끝낸 뒤 센서 구멍에 넣어 둔 천을 빼고, 플랜지 가장자리를 따라 새로 채운 용접부위에 덜 채워진 곳이 있는지 한 번 더 육안으로 점검했습니다.

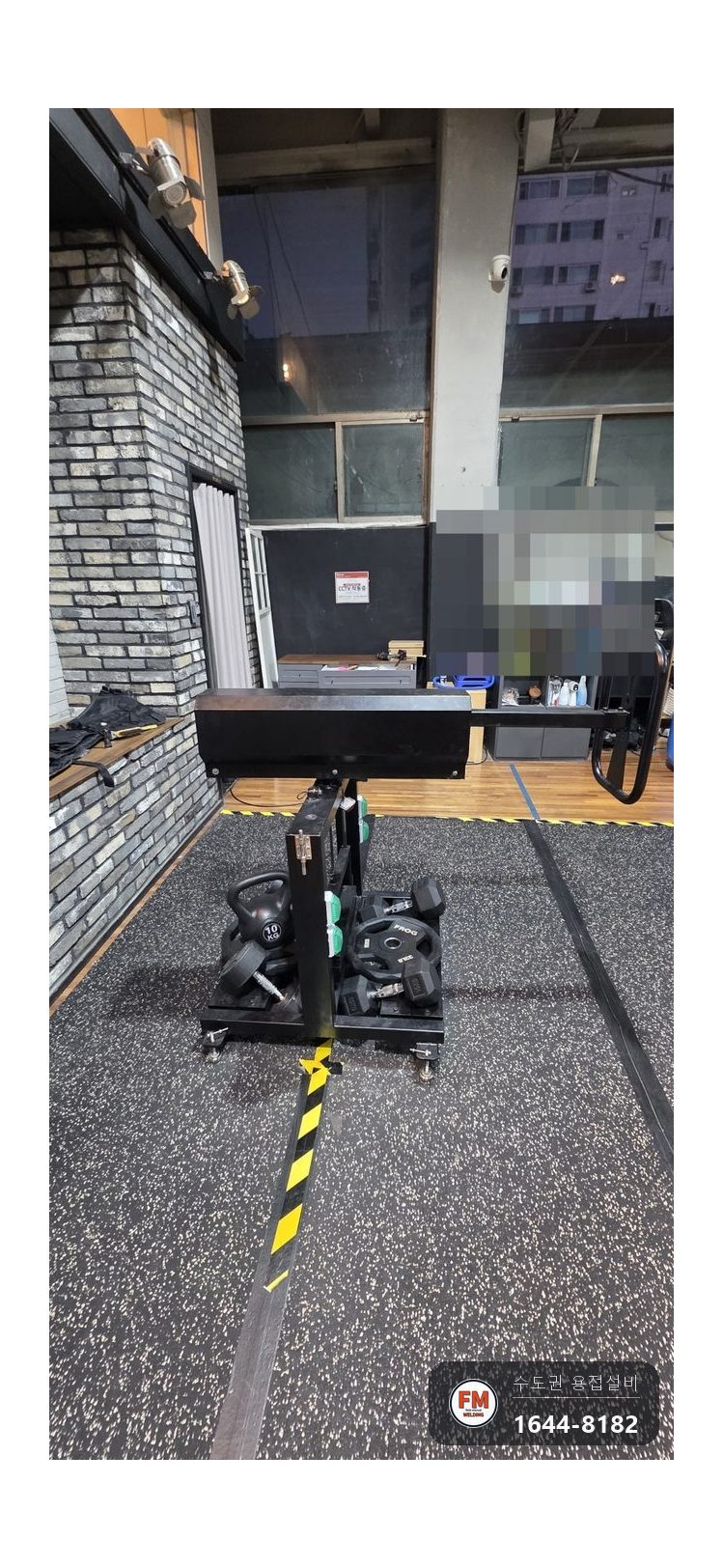

작동 검수는 몸체를 회전시키며 움직임을 보고, 회전축 하부를 손으로 쥐고 좌우로 밀어 헐거운 데가 없는지 살피는 순서로 했습니다. 헬스장 관리자분과 함께 붙인 자리가 단단히 고정됐는지도 확인했습니다. 작업 시간은 한 시간 남짓이었습니다.

반복 하중을 받는 운동기구는 연결부의 작은 금도 오래 두면 파손으로 커집니다. 흔들거림, 헐거움, 갈라진 선, 평소와 다른 소리가 연결부에서 느껴지면 그때 바로 쓰지 말고 점검을 받으시라고 안내했습니다. 에프엠웰딩은 헬스장 운동기구 연결부 파손도 현장으로 찾아가 보수합니다.
