운동기구·기물, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

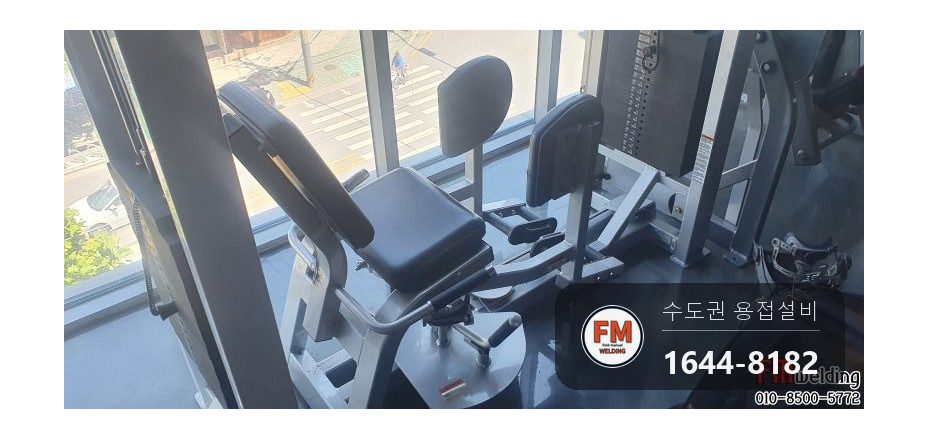

대형 헬스장에서 운동기구 손잡이 부분이 파손돼 보수 요청을 주셨습니다.

도착해 보니 손잡이가 떨어져 나가 기구에 사용중지 표시를 해 두신 상태였습니다.

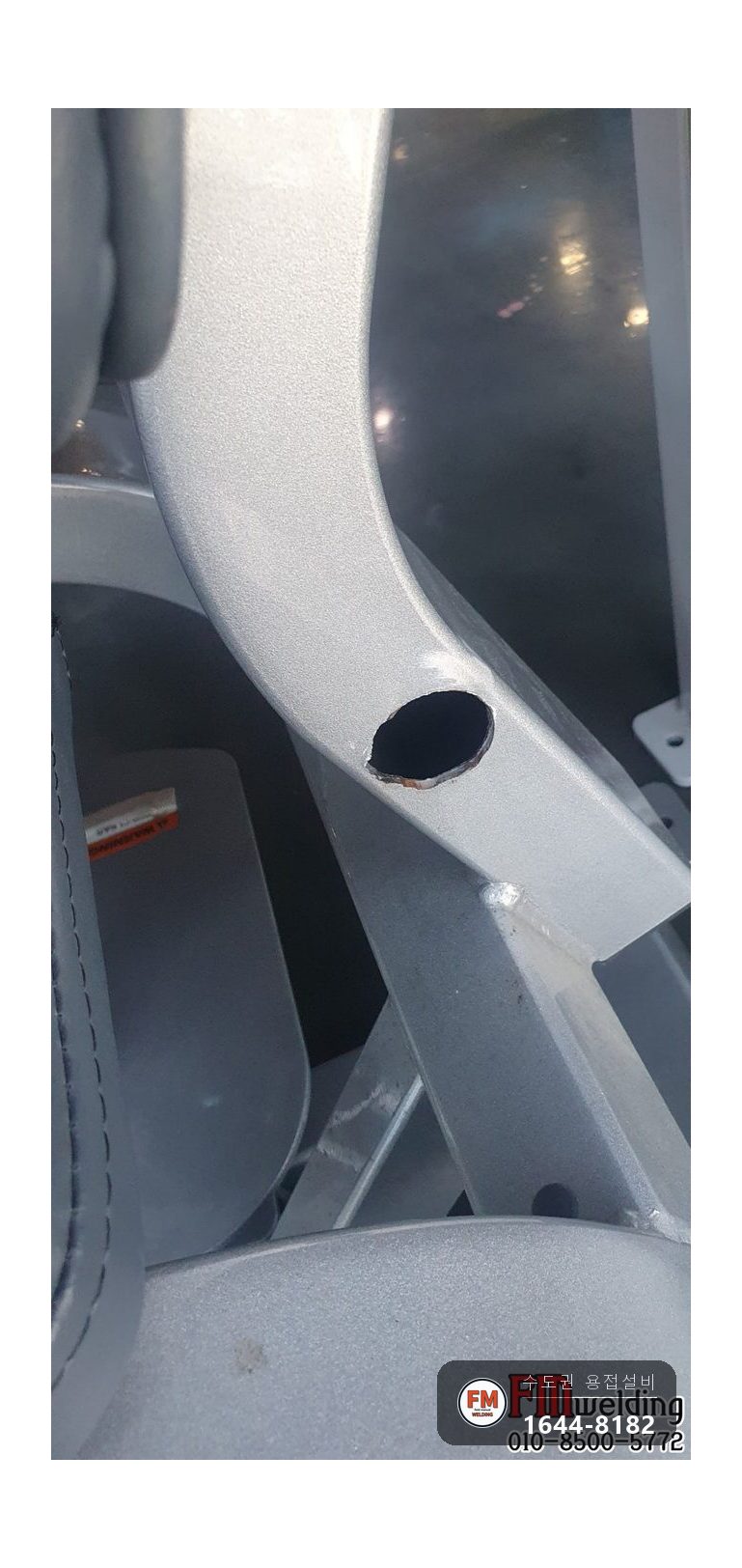

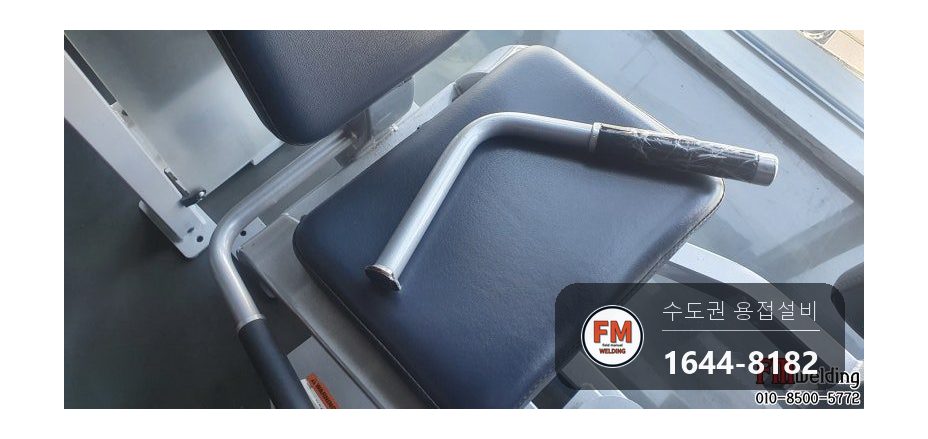

손잡이가 프레임 용접부와 함께 통째로 떨어져 있었습니다. 접합면이 남지 않고 뿌리째 빠진 형태였습니다.

운동기구·기물, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

헬스기구는 힘을 많이 받는 손잡이와 발로 고정하는 부분이 자주 파손됩니다. 사용자가 온 힘을 싣는 자리이기 때문입니다.

처음부터 통째로 떨어지지는 않습니다. 실금 형태로 크랙이 먼저 생기고 계속 쓰는 사이 크랙이 진행되다가 결국 빠집니다.

크랙이 보일 때 바로 보수하면 안전사고를 막을 수 있습니다. 손잡이가 운동 중에 빠지면 그대로 사고가 됩니다.

헬스기구가 파손되면 고쳐 줄 곳을 찾기가 애매합니다. 제조사는 부품을 보내 주는 데서 끝나고 붙이는 일은 따로 맡겨야 합니다.

운동기구·기물, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 용접 전에 도장된 면의 이물질과 표면 페인트를 걷어 냈습니다.
2. 떨어진 손잡이를 원래 방향에 맞춰 잡았습니다. 방향을 정확히 맞추지 않으면 힘을 주는 각도가 달라져 운동 자세가 나오지 않습니다.

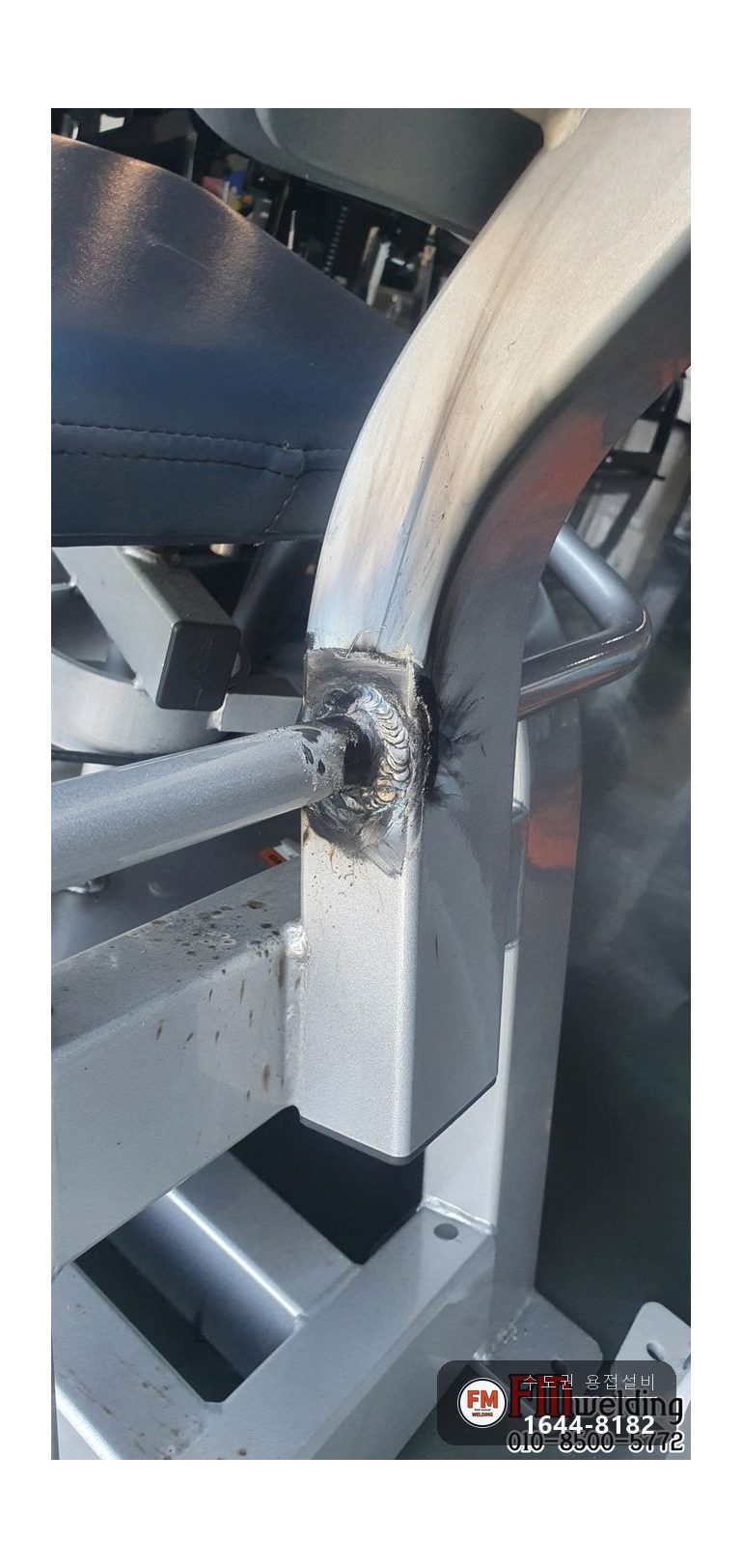

3. 아크용접으로 파손 부위를 전체적으로 붙였습니다. 뿌리째 빠진 자리라 접합 면적을 넓게 잡았습니다.
4. 라인이 전과 같은지 확인하며 마감했습니다.
5. 떨어진 자리 둘레에서 다른 실금이 보이는지도 함께 살폈습니다. 한 곳이 뿌리째 빠졌다면 옆 접합부에도 같은 힘이 걸려 있었다는 뜻입니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

손잡이 보수는 아크용접으로 했습니다. 프레임 두께가 있어 용입이 깊은 방식이 맞았습니다.

도장 제거가 선행 공정입니다. 페인트가 남은 채 붙이면 비드 안에 결함이 남습니다.

떨어진 손잡이를 그대로 다시 쓰면 부품을 새로 구할 필요가 없습니다. 기구 제조사를 통해 부품을 받으려면 시간이 걸립니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

손잡이를 잡고 힘을 줘 보며 방향과 고정 상태를 확인했습니다.

전과 같은 라인으로 붙은 것을 보고 사용중지를 풀 수 있게 넘겨 드렸습니다.

헬스기구는 사람이 몸을 싣는 물건입니다. 붙였다는 것으로 끝내지 않고 실제로 힘이 들어가는 방향으로 당겨 보고 넘깁니다.
