소방배관·스프링클러, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

의뢰는 헤드에 연결된 주름관을 새것으로 바꿔 달라는 것이었습니다.

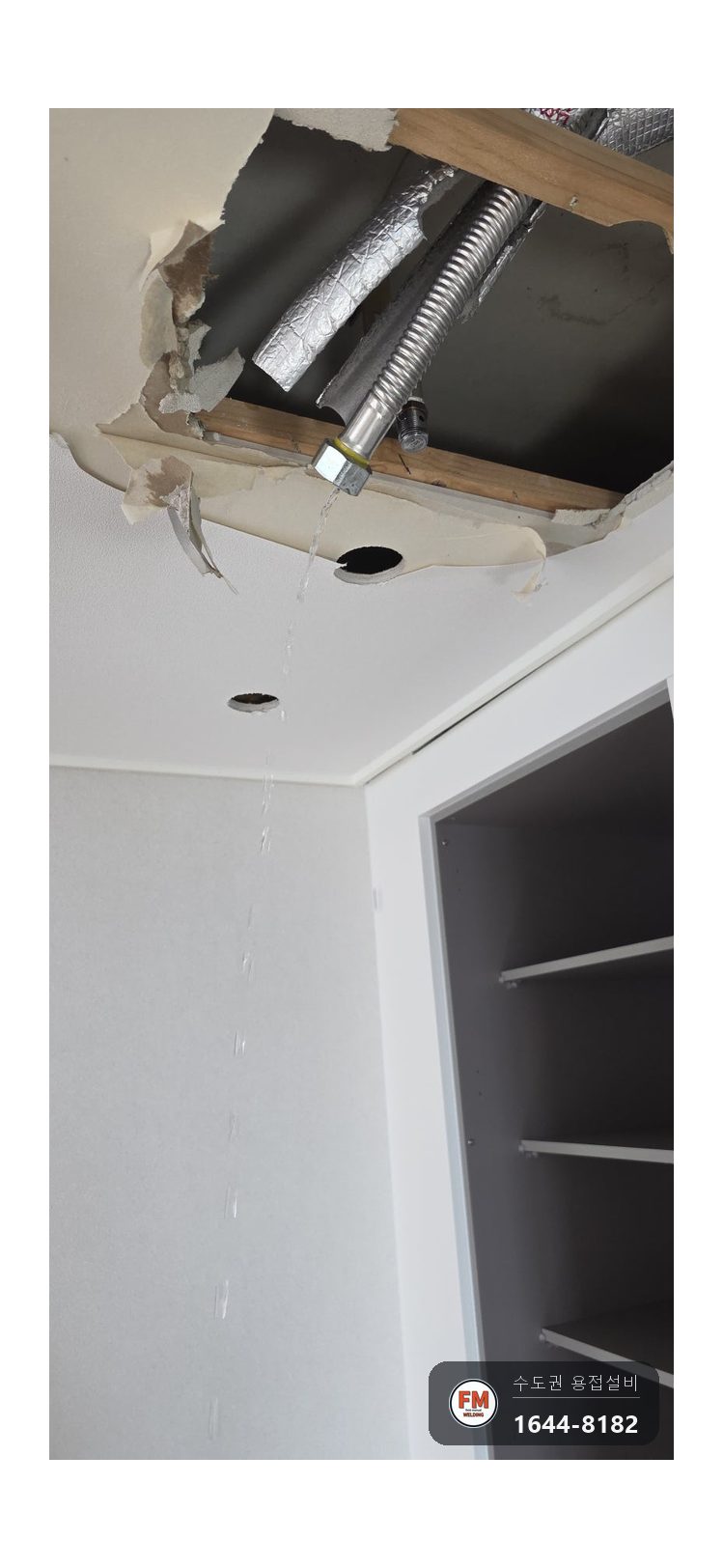

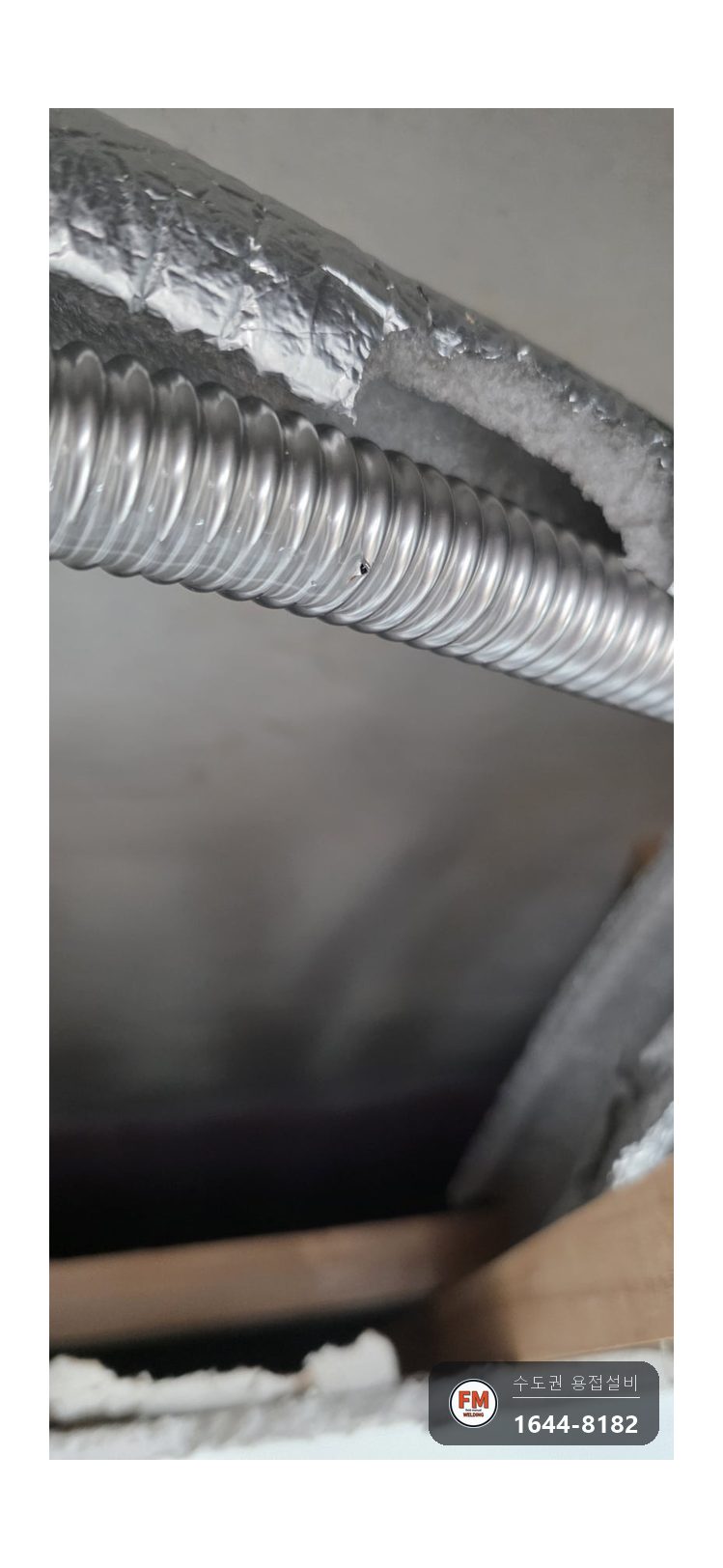

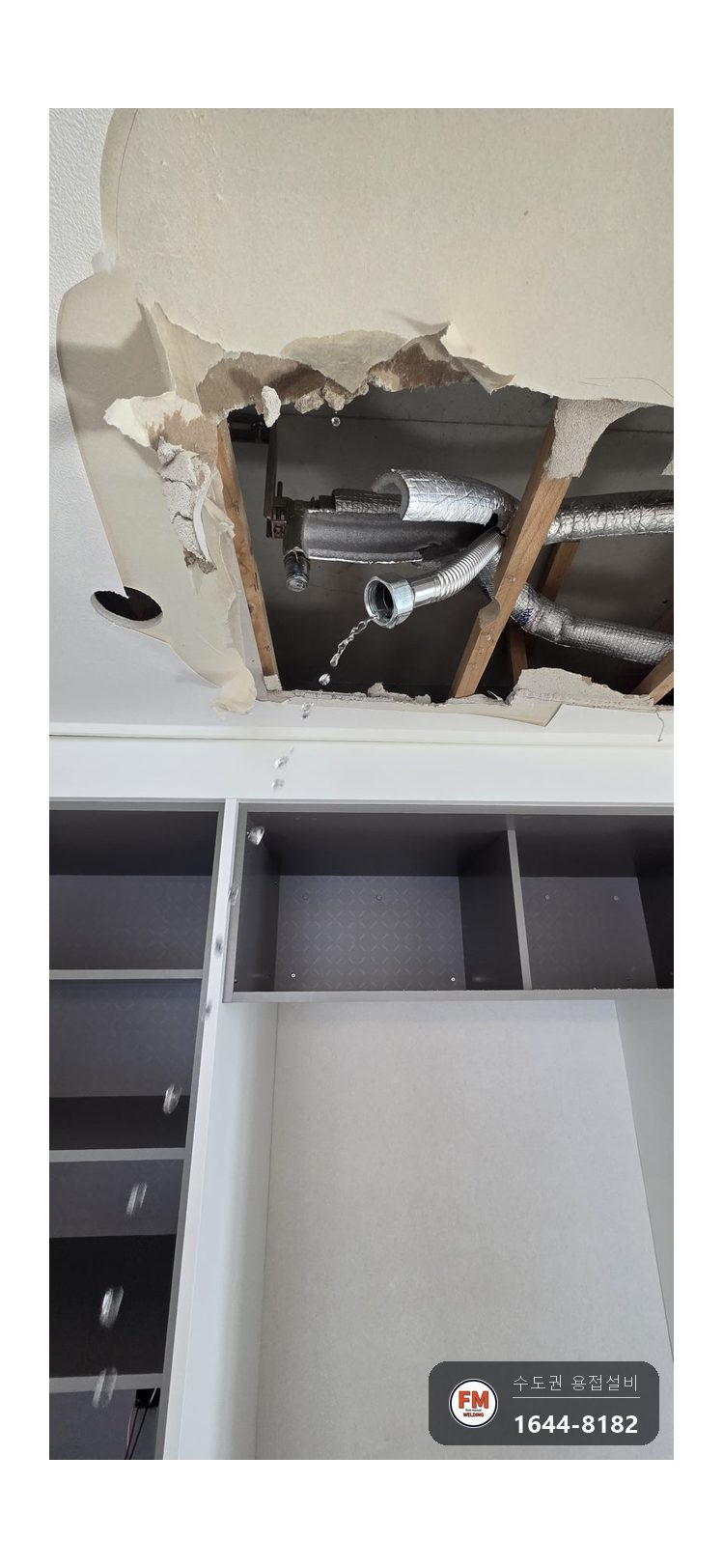

헤드 근처로 물이 떨어지고 있었는데, 석고판을 열고 보니 헤드보다 위쪽 주름관의 주름 사이 틈에 바늘만 한 구멍이 보였습니다.

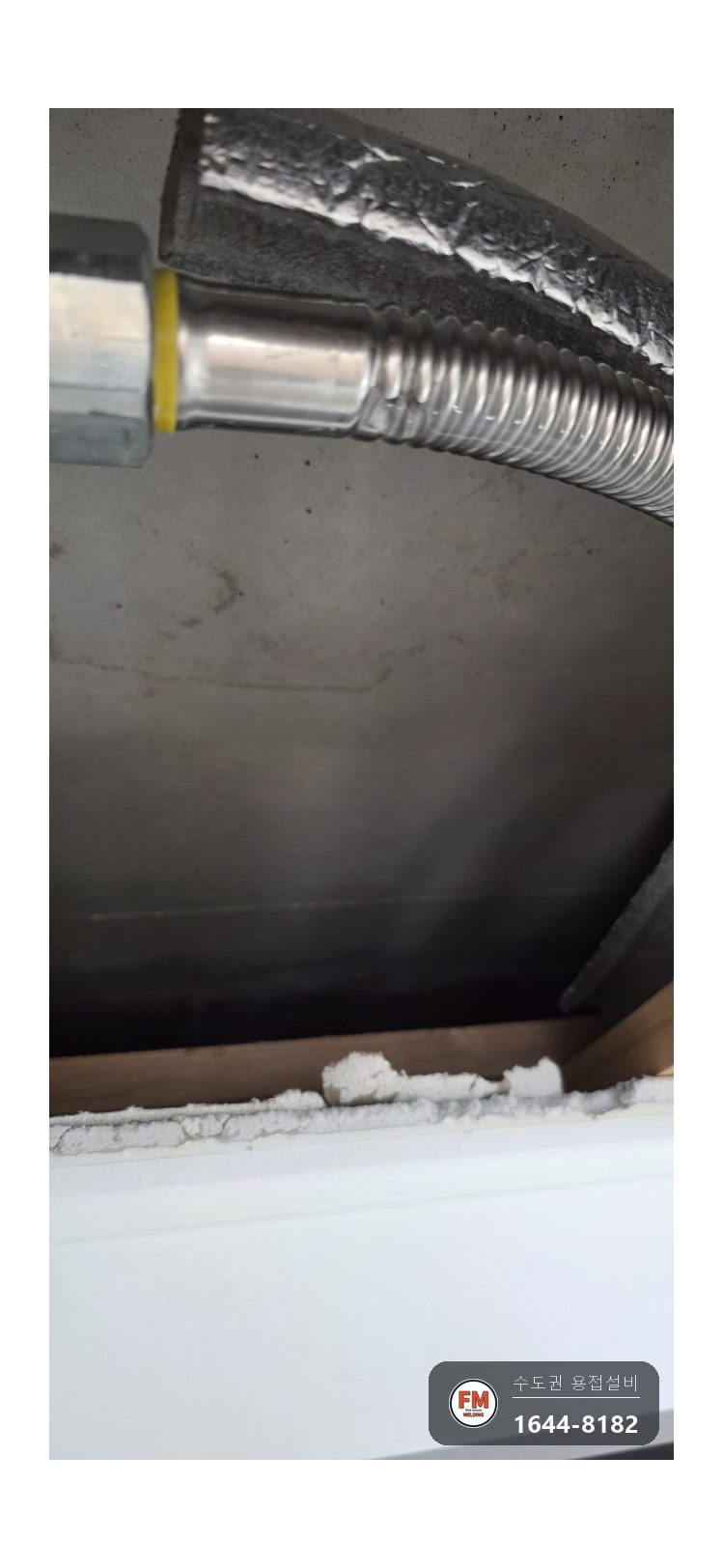

관을 감싼 보온재는 찢어져 은빛 주름이 드러나 있었습니다.

소방배관·스프링클러, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

실내 공사 때 천장에 둥근 조명 구멍을 내다가 바로 위를 지나는 주름관을 공구 날로 찍은 것이었습니다.

주름관은 잘 구부러져 헤드 자리를 잡기 쉬운 반면 관 벽이 아주 얇아, 날붙이가 스치기만 해도 쉽게 구멍이 생깁니다.

경보밸브가 달린 습식 설비는 불이 나지 않아도 관 속에 늘 물이 압력을 받고 차 있습니다. 그래서 구멍이 작아도 물이 멎지 않습니다.

헤드 쪽으로 물이 떨어진다고 늘 헤드가 원인은 아닙니다. 천장 속에서 샌 물이 관을 따라 흘러내려 헤드 근처로 떨어지는 경우도 있습니다.

소방배관·스프링클러, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 우선 물이 떨어지는 지점과 그 주변을 살폈습니다.

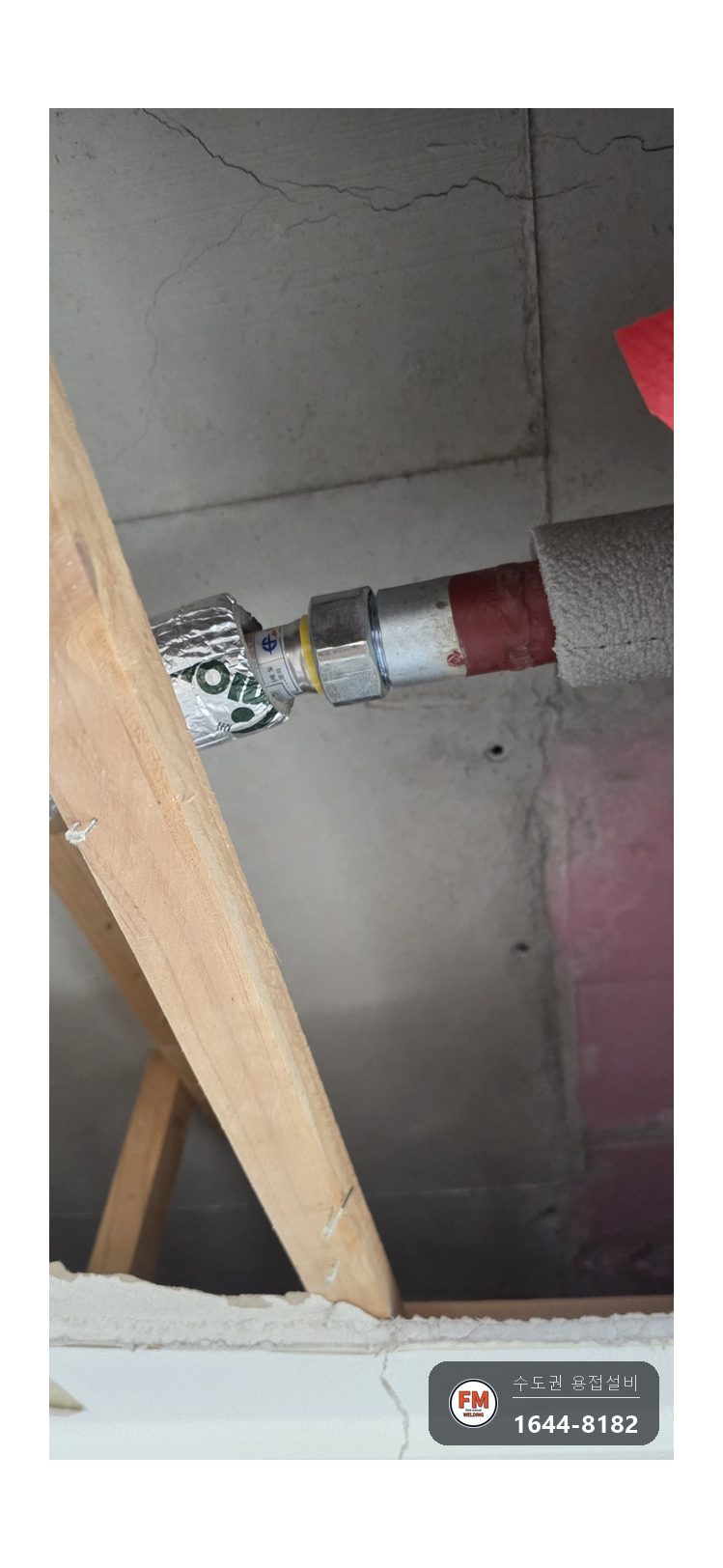

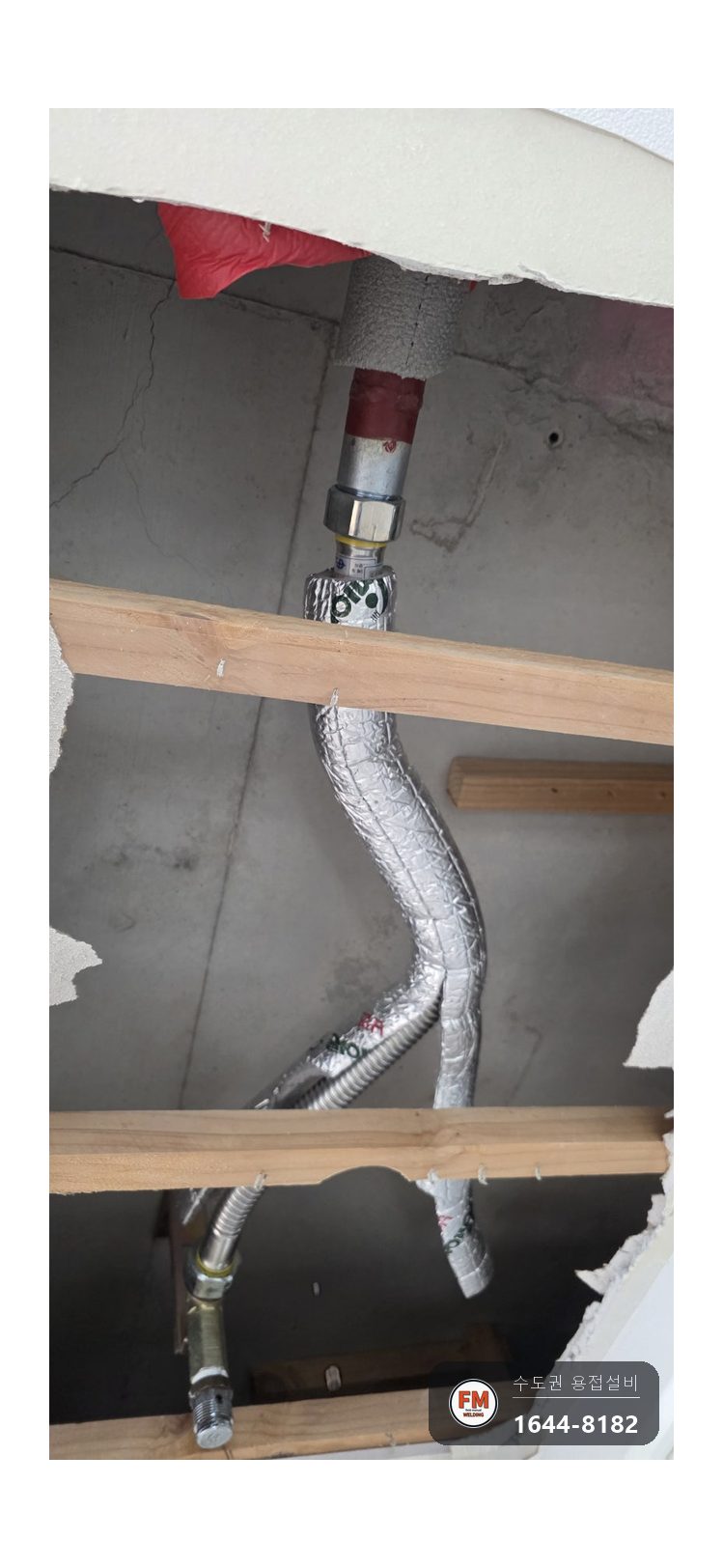

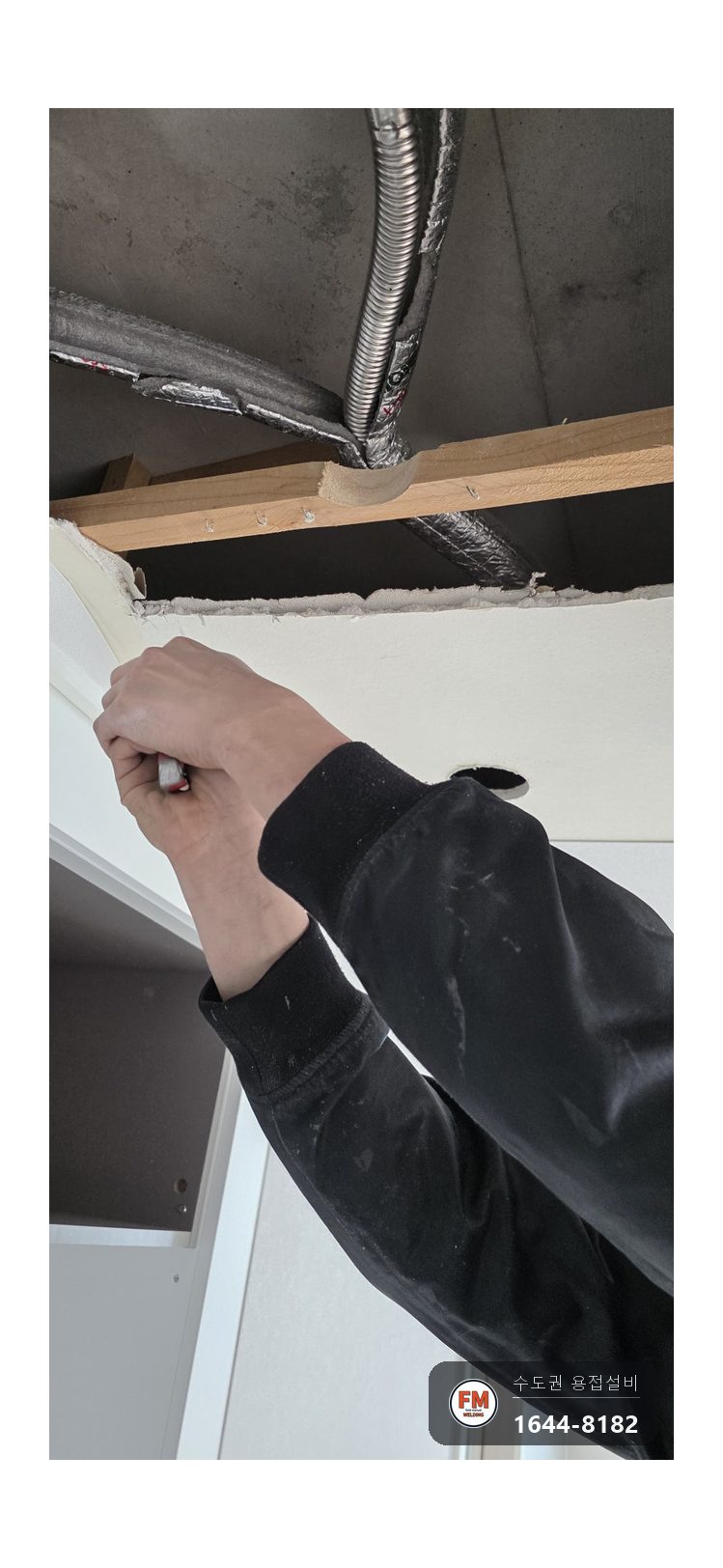

2. 주름관은 위로는 천장 속 가지관에, 아래로는 헤드에 연결돼 있습니다. 양 끝을 다 풀어야 하므로 두 곳이 모두 드러날 만큼만 석고판을 칼로 잘라 떼어 냈습니다.

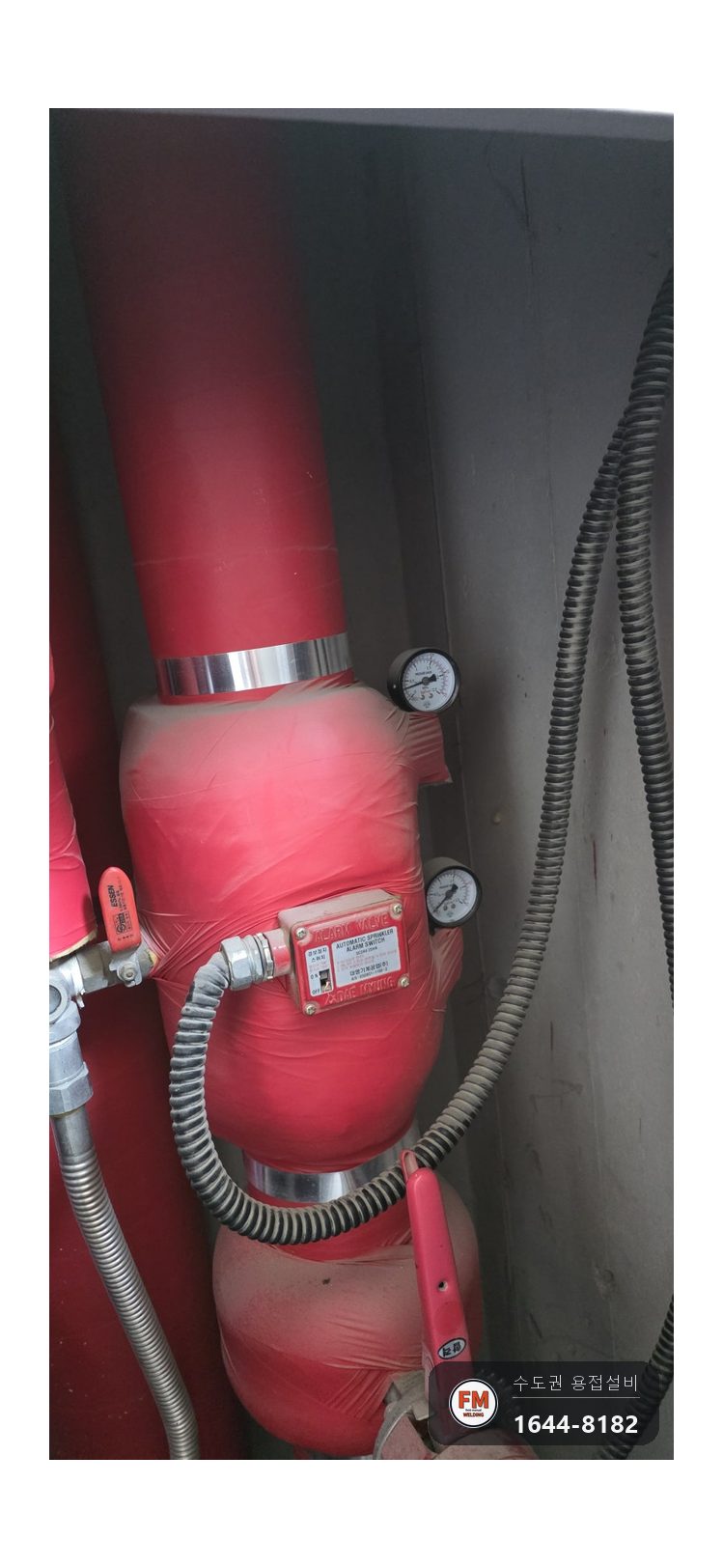

3. 경보밸브로 물길을 잠근 다음 위아래 연결을 풀어 구멍 난 주름관을 빼냈습니다.

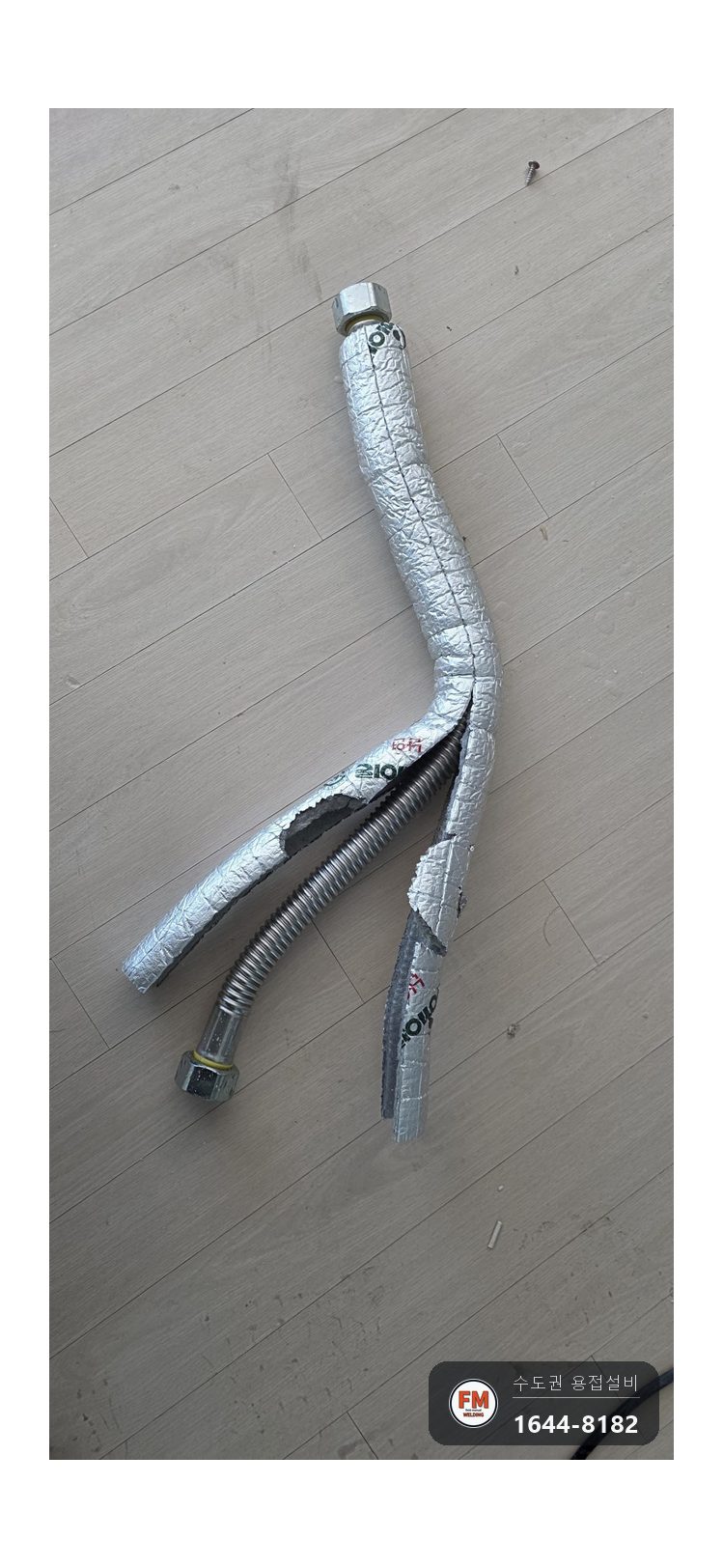

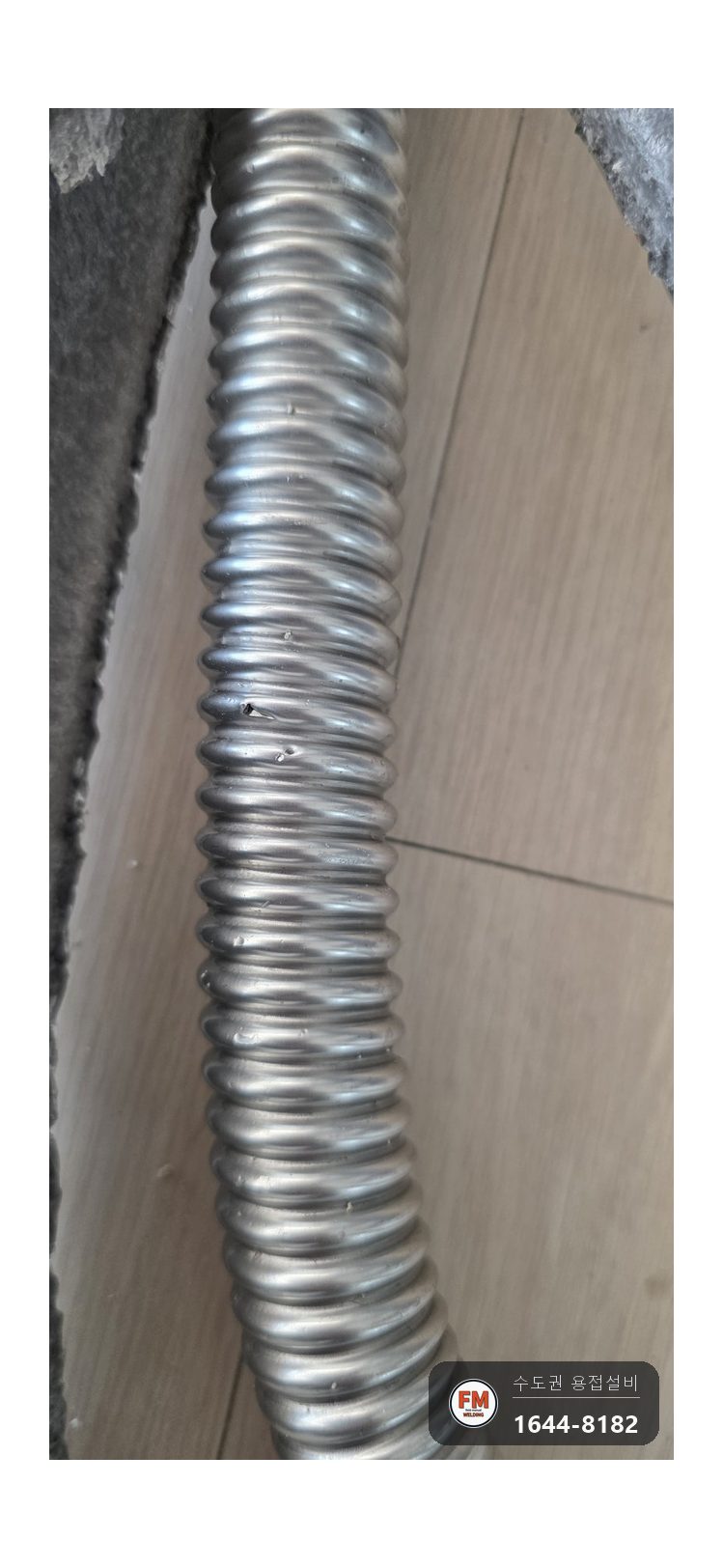

4. 빼낸 관에도 주름 사이 틈의 구멍이 그대로 남아 있었습니다. 테이프나 실리콘을 감아 두면 잠깐은 멈춘 듯 보여도 설비 압력을 견딘다고 장담할 수 없어, 새것으로 바꾸는 쪽을 택했습니다.

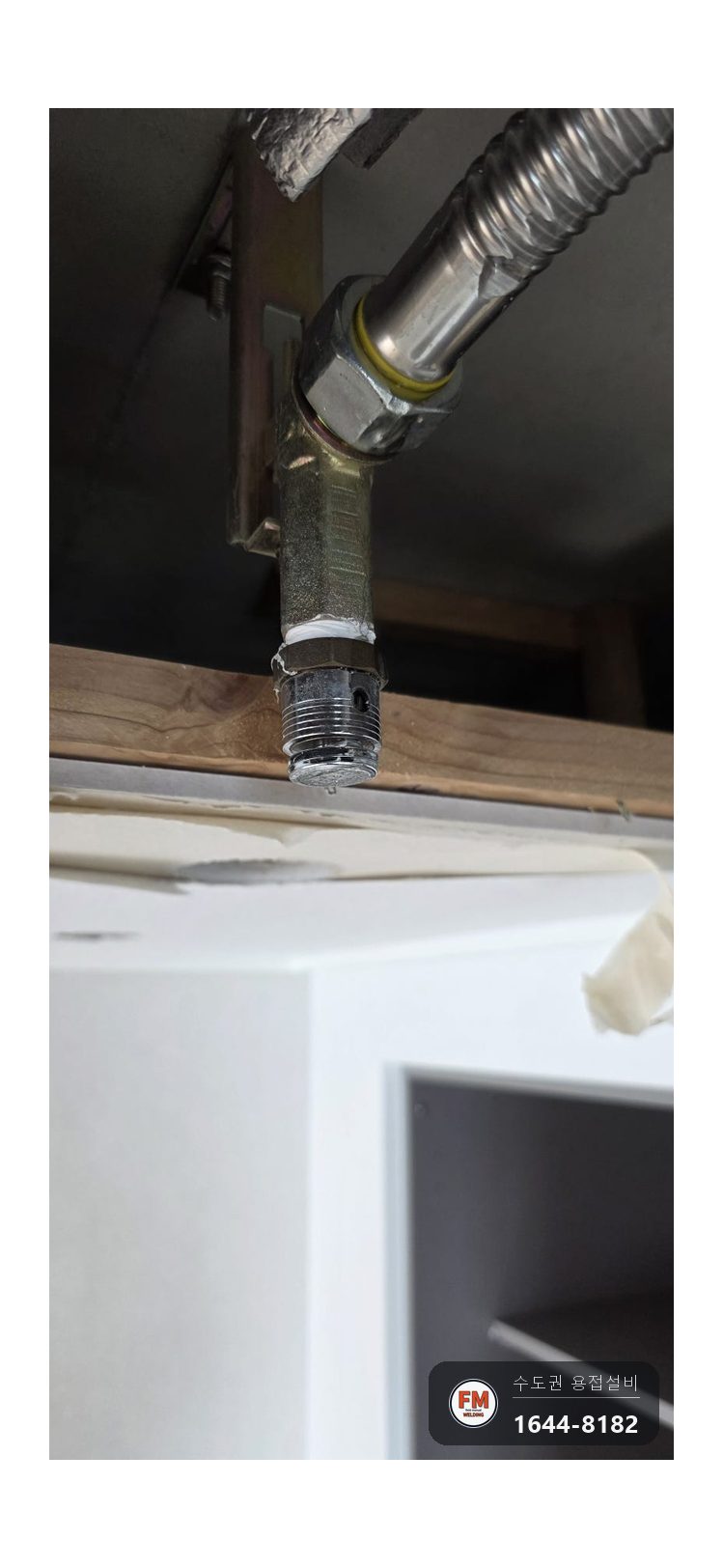

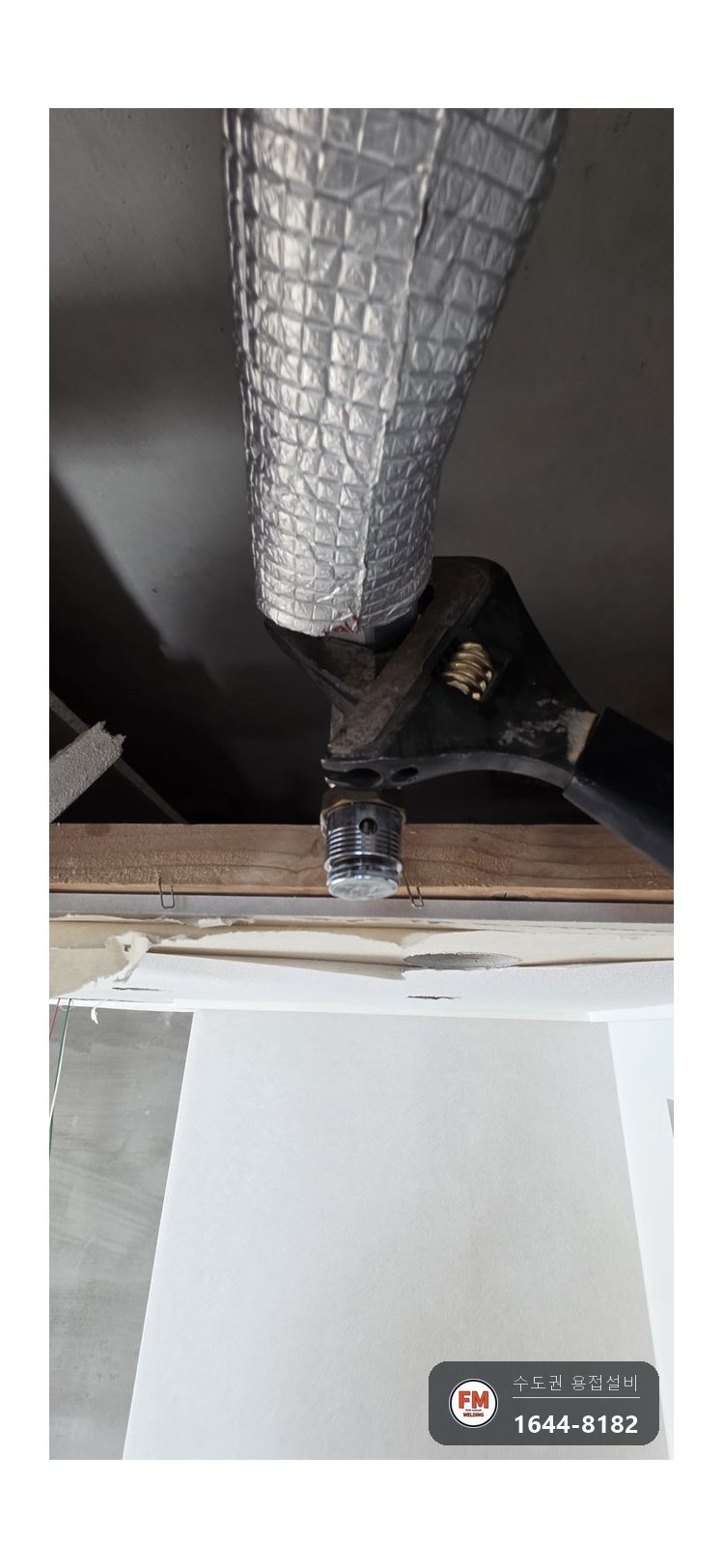

5. 주름관은 헤드마다 한 줄씩 들어가므로, 빼낸 그 자리에 새 관 한 줄을 이어 아래쪽 헤드 부속에 렌치로 조였습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

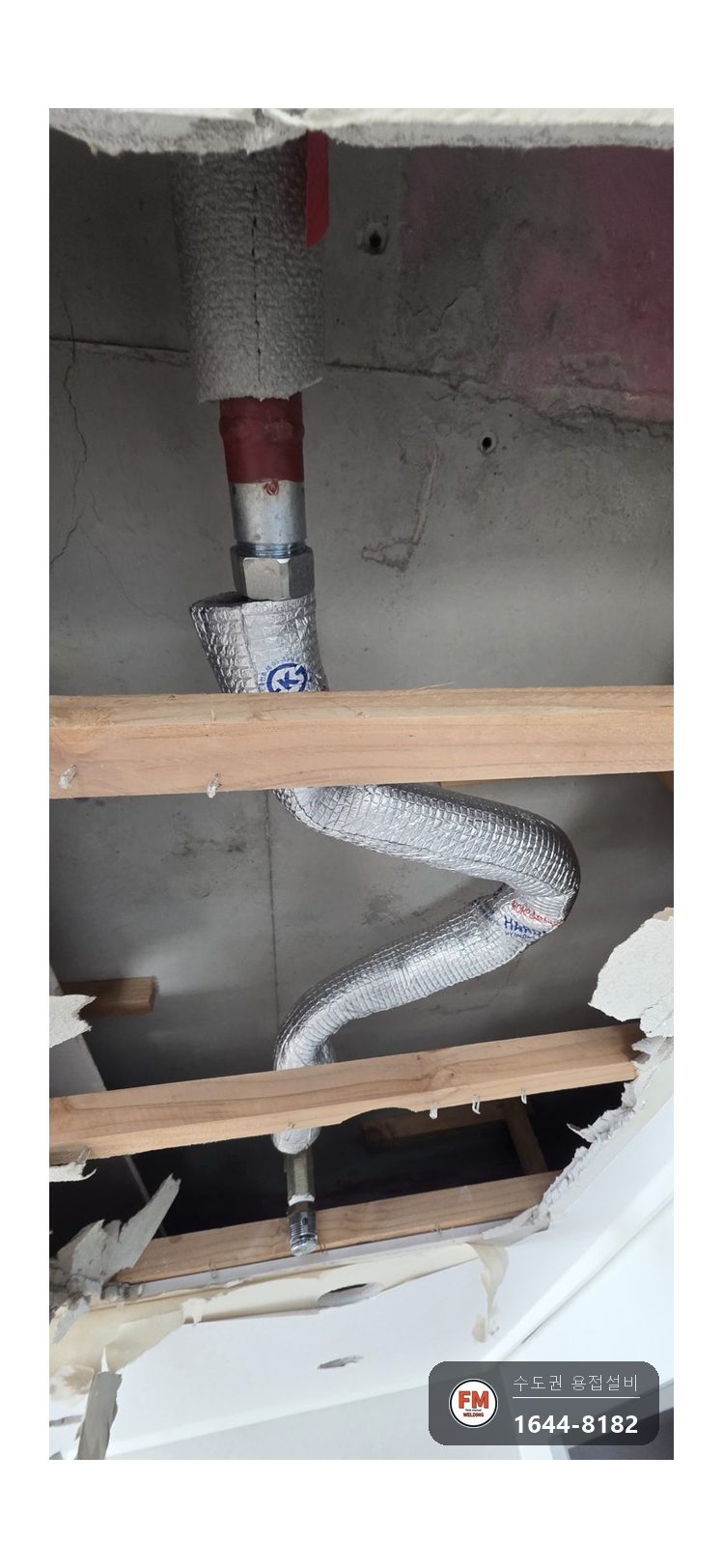

보온재가 씌워진 헤드 연결용 신축배관(주름관) 한 줄을 새로 썼습니다.

소방용 주름관은 성능 인증을 거친 제품을 써야 합니다. 정해진 압력을 몇 분 동안 가해 물이 새는지 보는 내압 시험이 인증 기준에 들어 있습니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

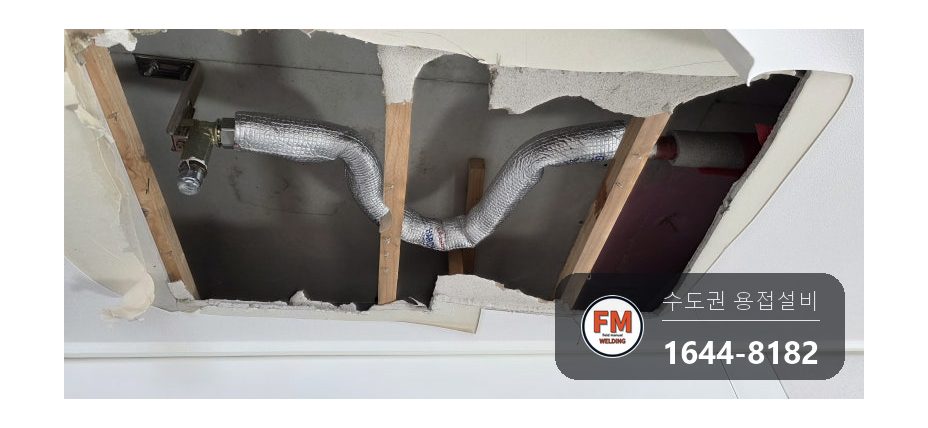

교체가 끝난 뒤 경보밸브를 다시 열어 관 안에 물과 압력을 채웠습니다.

압력계 바늘이 원래 자리로 오른 것과 새로 물린 부분이 말라 있는 것을 보고 마무리했습니다.

천장에 구멍을 낼 공사를 앞두고 있다면 그 위로 주름관이 지나는지 미리 살펴 두면 이런 일을 막을 수 있습니다.
