소방배관·스프링클러, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

복도 벽에 붙은 함 속 소화전 관에서 물이 많이 새어 복도 바닥이 흥건했고, 지나가던 주민이 미끄러질 뻔한 일도 있었다고 합니다.

관리실은 물을 막으려고 소화전 관 속 물을 전부 빼 둔 상태였습니다. 이대로 불이 나면 물을 쓸 수 없어 일정을 맞춰 서둘러 찾아갔습니다.

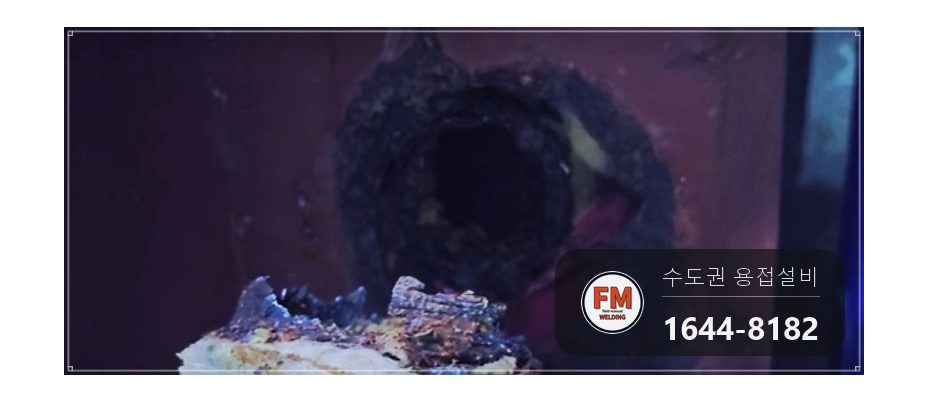

새는 곳은 앵글밸브와 니플이 맞물린 부분이었고, 녹이 깊어 손으로 쥐고 흔들면 금방이라도 떨어질 정도였습니다.

소방배관·스프링클러, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

지은 지 오래된 건물이라 관 자체가 낡아 녹이 슬어 있었습니다.

소화전 관의 물 샘은 대개 앵글밸브 둘레에서 생깁니다. 니플 끝에 깎아 낸 나사 부분과 밸브가 물린 자리에 녹이 생기면 틈이 벌어지기 때문입니다.

나사는 관 벽을 깎아 만들기 때문에 다른 곳보다 얇습니다. 녹이 조금만 먹어도 쉽게 틈이 생기므로, 녹슨 그대로 덧붙여 쓰면 다시 샐 가능성이 큽니다.

소방배관·스프링클러, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 함 속은 몸을 넣고 붙일 자세가 나오지 않아, 손이 들어갈 만큼만 함의 철판을 잘라 냈습니다.

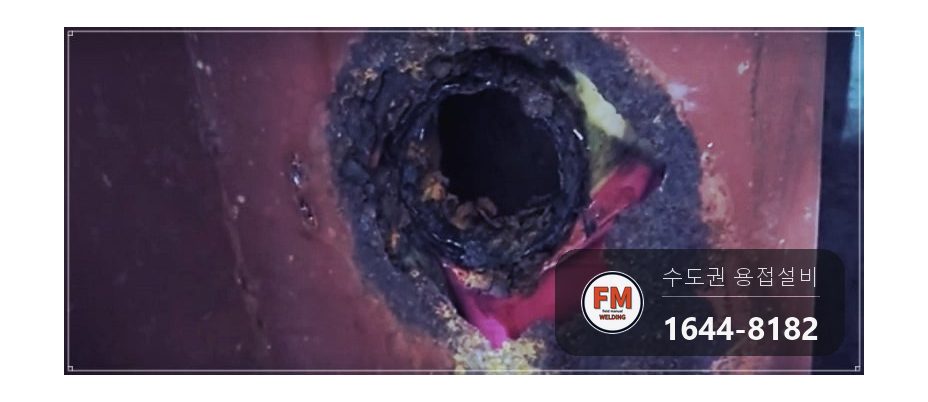

2. 녹이 먹은 관 끝을 잘라 냈습니다. 비스듬히 자르면 새 니플이 기울어 붙으므로 관과 직각이 되게 끊었습니다.
3. 자른 면은 연마기로 갈아 깨끗하게 하고, 관 안쪽에 낀 녹까지 긁어냈습니다. 붙일 면에 이물이 남으면 접합이 약해지고 결함이 생기기 쉽습니다.
4. 나사를 미리 내 둔 새 니플을 잘라 낸 관 끝에 맞춰 붙였습니다. 아연도금관은 아크로 붙이면 불티가 사방으로 튀어 불이 날 수 있어, 불티가 거의 없는 TIG로 비드를 조금씩 쌓았습니다.
5. 밸브와 물리는 쪽에도 녹이 퍼져 있어 앵글밸브는 새것으로 바꿔 끼웠습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

나사를 낸 새 니플과 새 앵글밸브를 썼습니다.

아연도금관에는 불티가 적은 TIG(알곤) 방식을 썼습니다. 비드를 차근차근 올려 결함이 남지 않게 했습니다.

마지막에 붙인 자리 겉면에 녹을 막는 코팅제를 발랐습니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

관에 다시 물을 채우고 수압을 걸어, 붙인 자리와 밸브를 물린 곳에서 물이 비치는지 살폈습니다.

한 방울도 새지 않는 것을 확인하고 나서 코팅제를 바르고 일을 끝냈습니다.
