놀이·운동시설, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

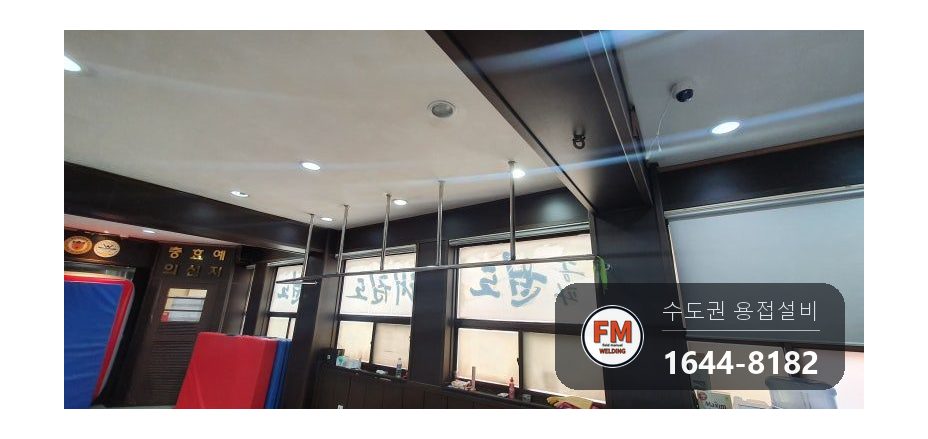

태권도장에 설치된 스텐 프레임 철봉이 파손돼 수리 요청을 주셨습니다.

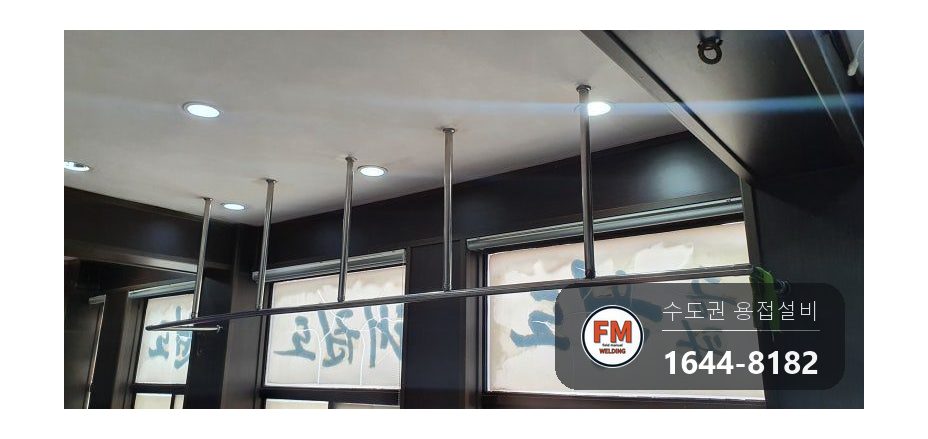

도착해 보니 스테인리스 난간을 짤 때 쓰는 구조관과 부속으로 철봉을 만들어 매달아 놓은 상태였습니다.

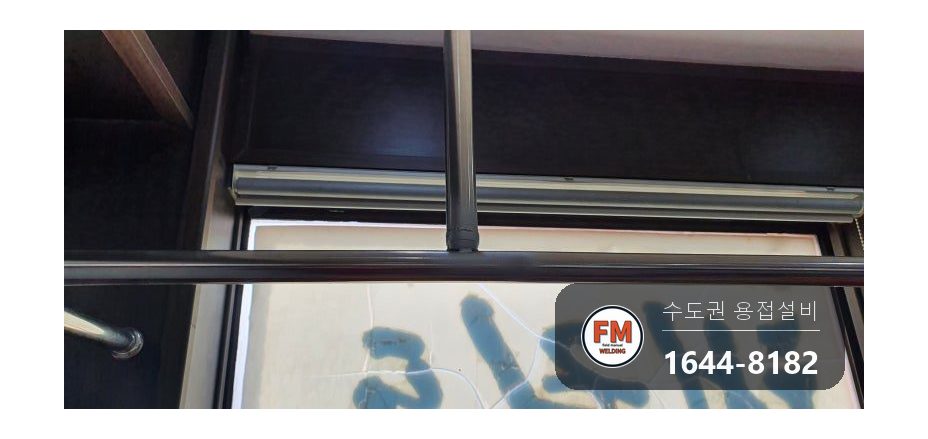

난간대 하캡을 붙여 둔 자리가 벌어져 철봉이 흔들리고 있었습니다.

놀이·운동시설, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

철봉으로 쓰기에는 구조관 두께가 얇습니다. 그것만으로도 파손될 확률이 높은 조건입니다.

그렇다면 용접이라도 튼튼해야 하는데 아크용접으로 진행돼 제대로 붙어 있지 않았습니다.

떨어진 자리 말고 아직 붙어 있는 곳도 용접이 얕았습니다. 충격이 계속 들어오면 그쪽도 차례로 파손됩니다.

난간 부속은 사람이 기대는 하중을 보고 만든 것입니다. 매달려 체중을 싣는 철봉과는 받는 힘의 종류가 다릅니다.

놀이·운동시설, 어떻게 고쳤나요?

작업 순서와 방법입니다.

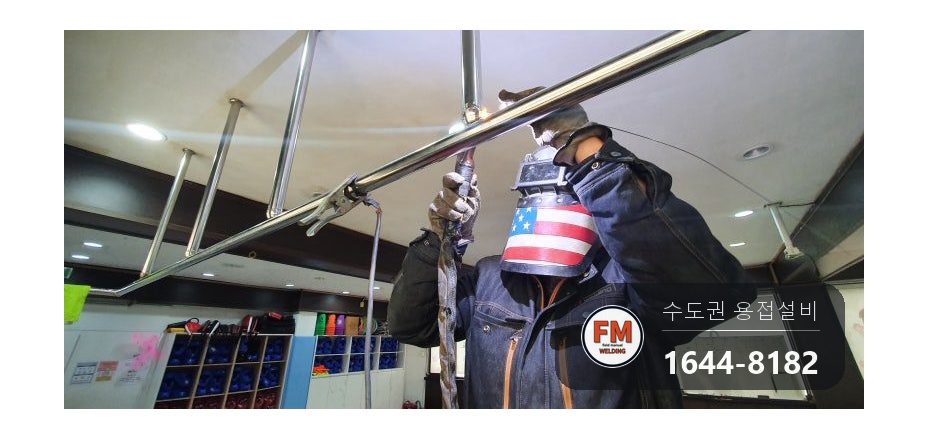

1. 약하게 붙어 있는 부분을 찾아 전체를 다시 용접하는 방향으로 잡았습니다.

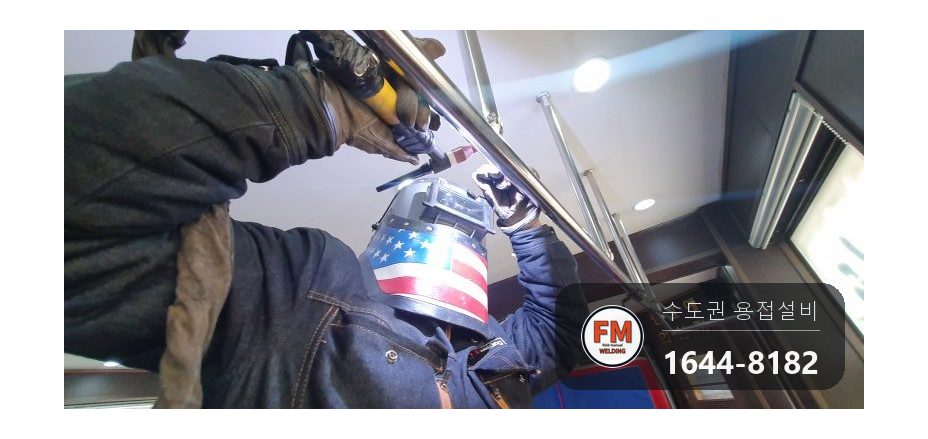

2. 불꽃이 튀지 않는 알곤용접으로 진행했습니다. 바닥이 매트라 불티가 떨어지면 매트에 구멍이 나고 화재 위험이 있습니다.

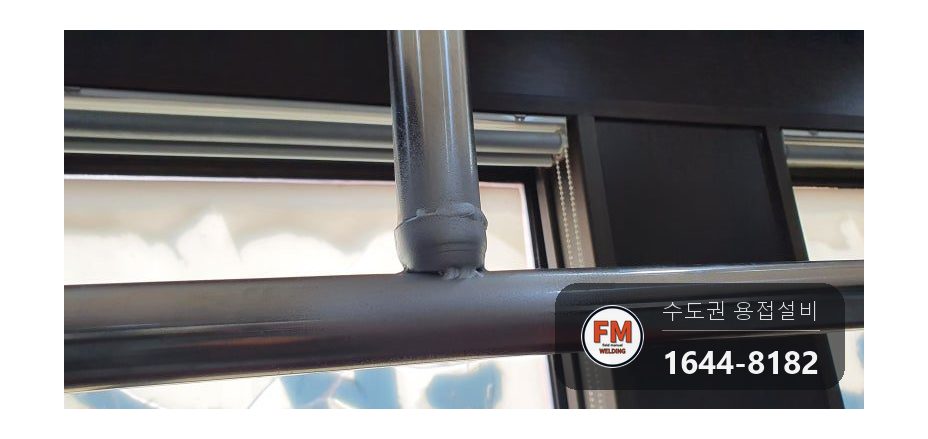

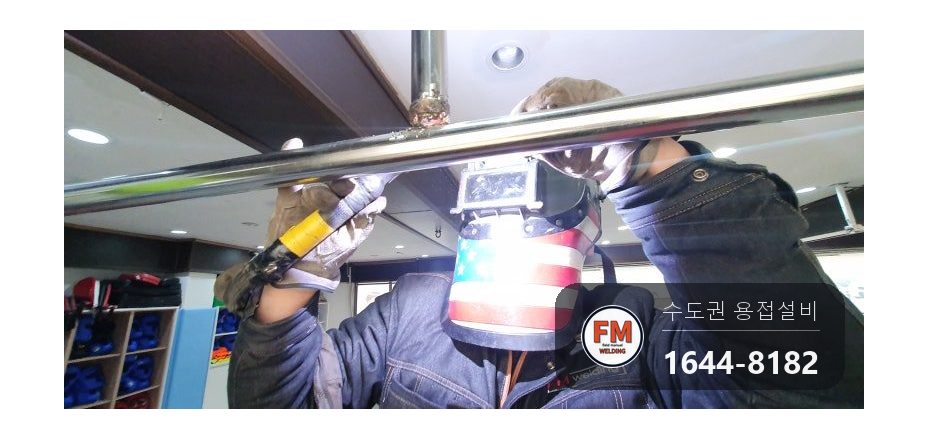

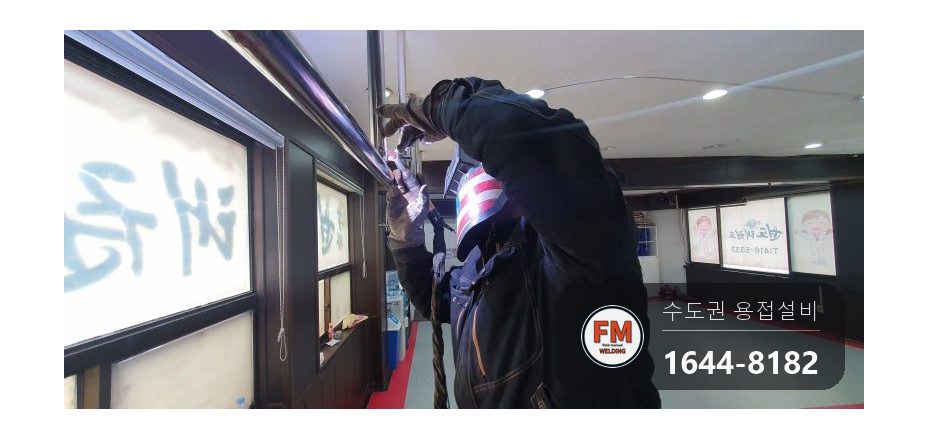

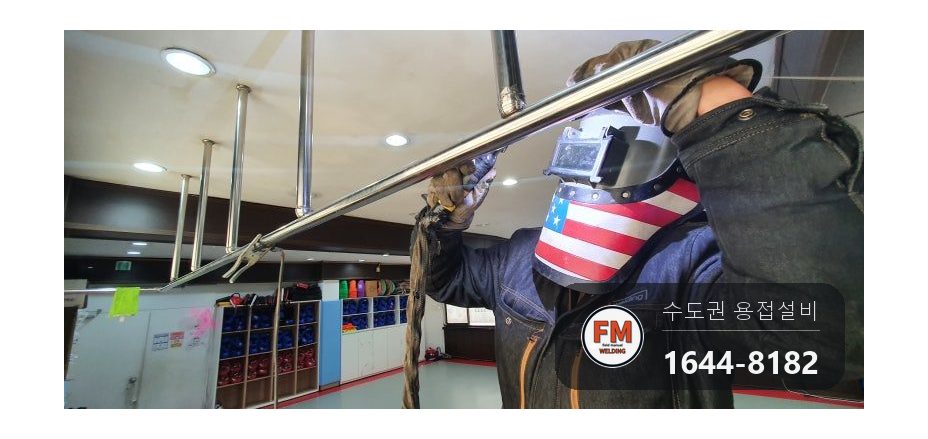

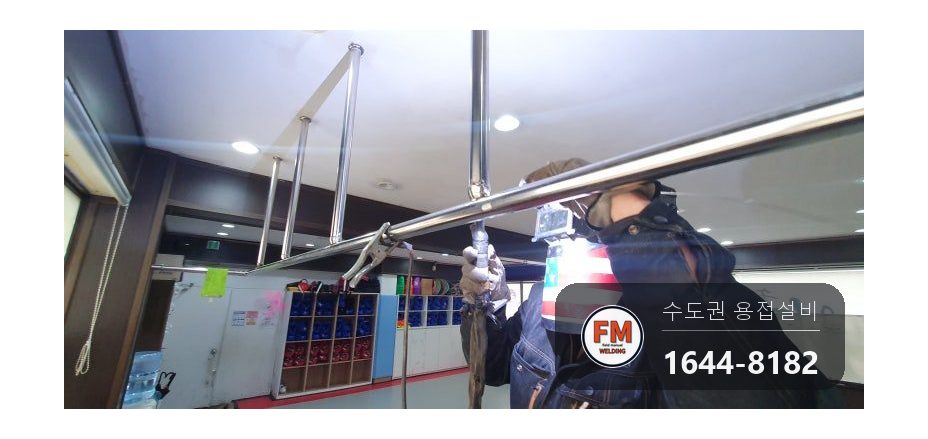

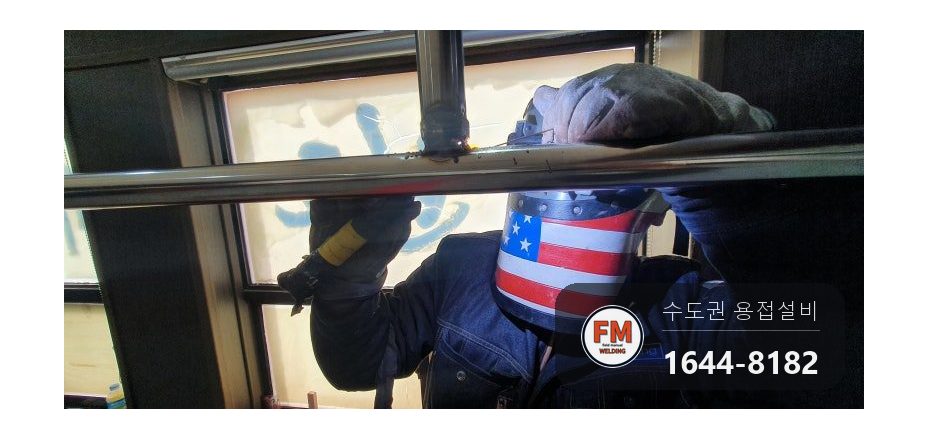

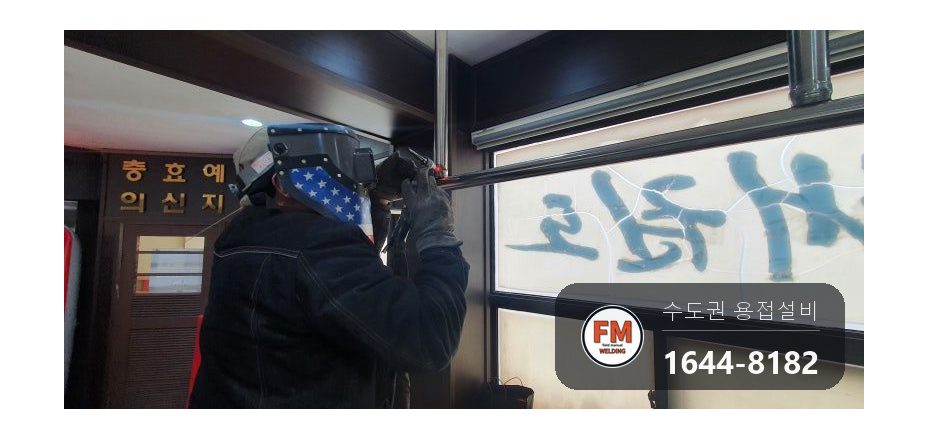

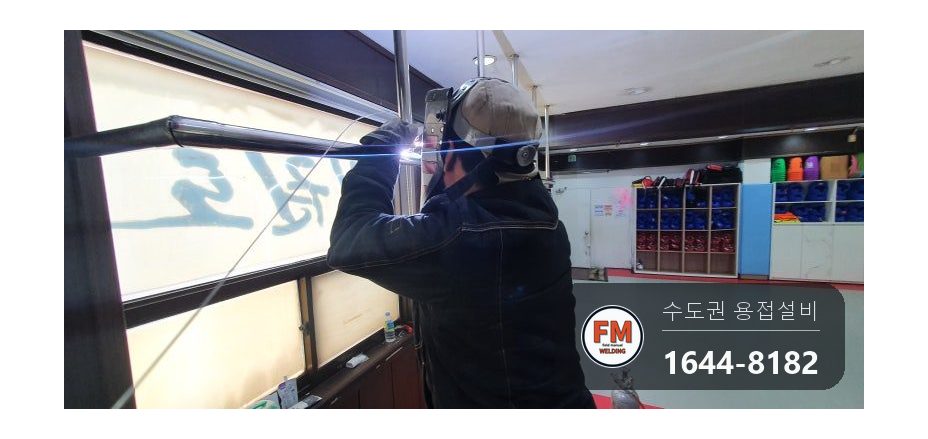

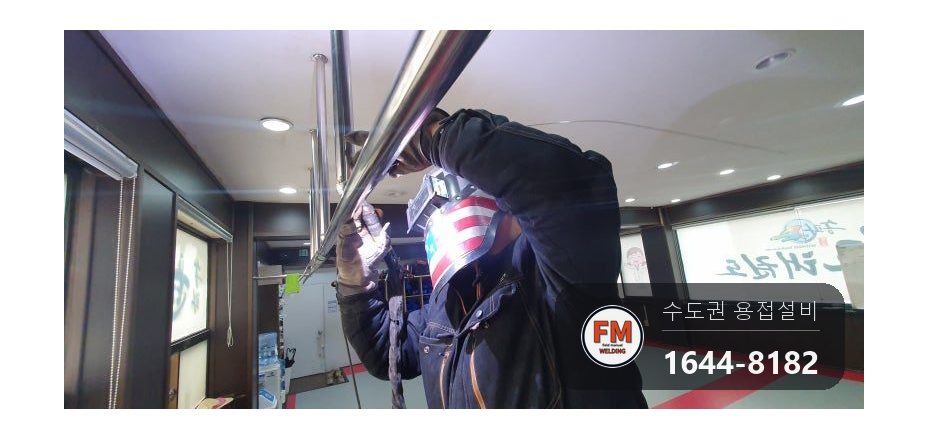

3. 전면부에서 떨어진 자리를 붙이고 잘 붙어 있는 곳도 앞뒤로 용접해 두께를 확보했습니다.

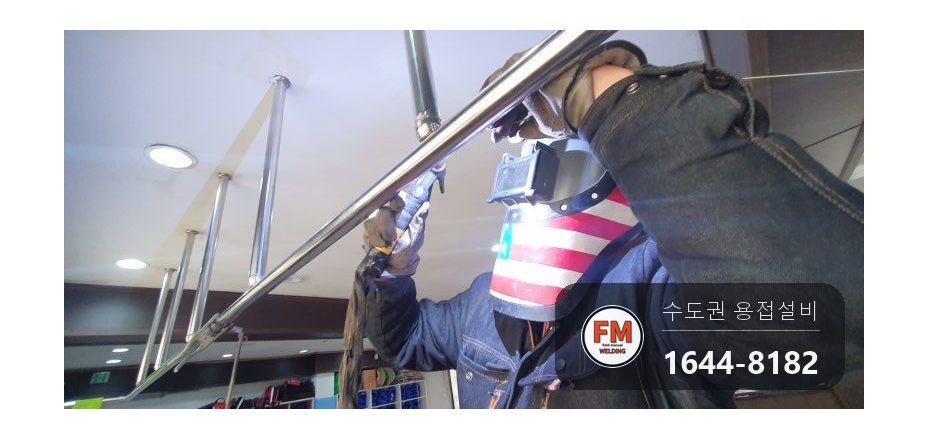

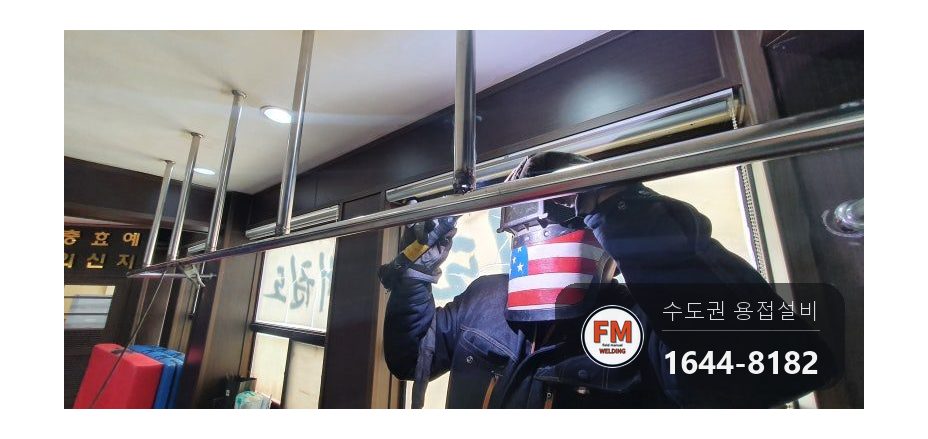

4. 어린아이들이 매달려 노는 기구라 떨어지지 않도록 전체를 돌아가며 붙였습니다.
5. 용접부는 손이 닿는 자리라 연마로 날카로운 부분을 없앴습니다.

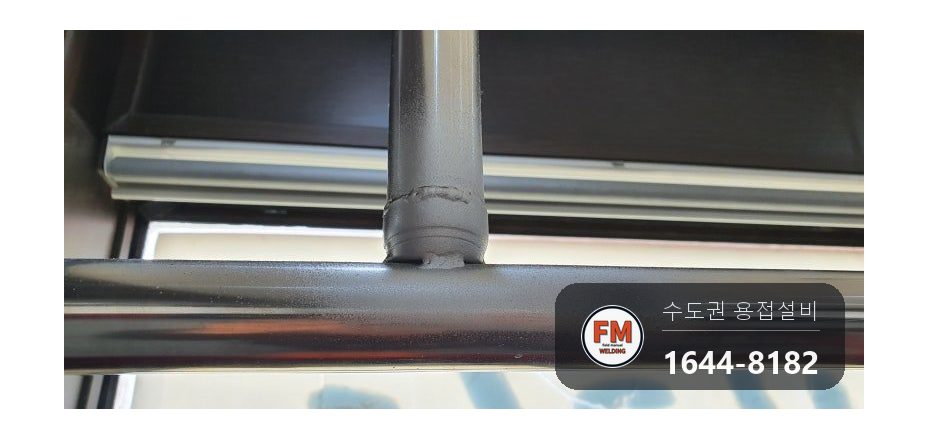

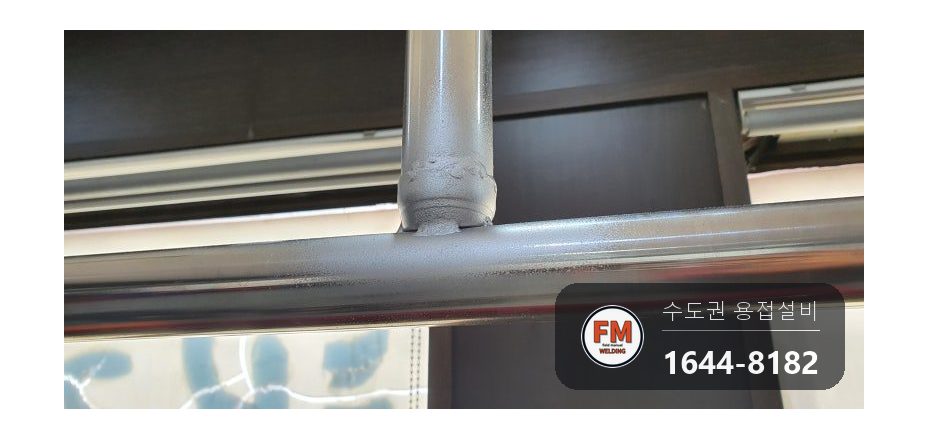

6. 마지막으로 용접부에 스텐 코팅제를 도포해 부식을 막았습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

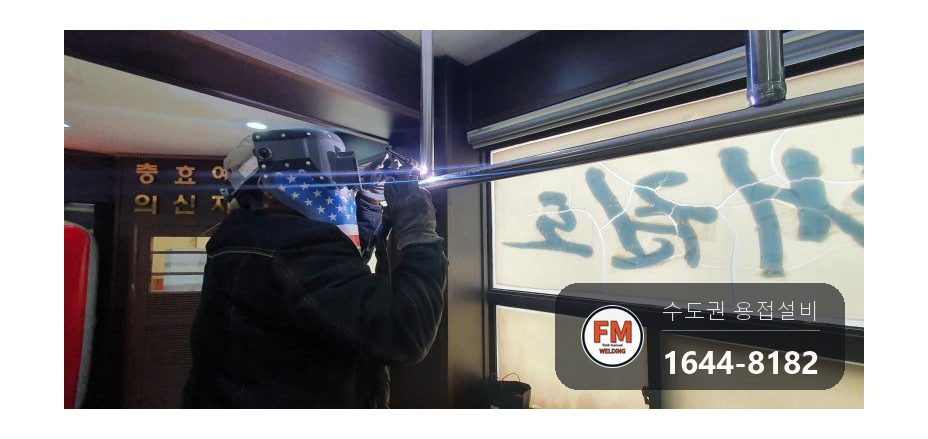

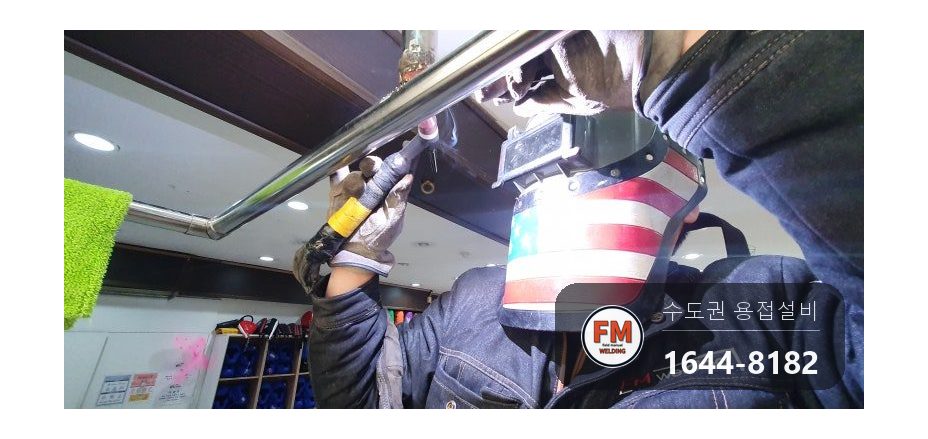

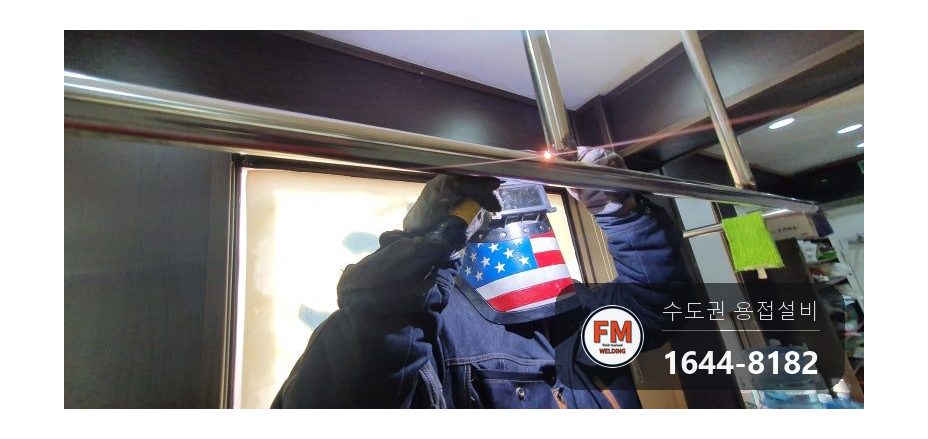

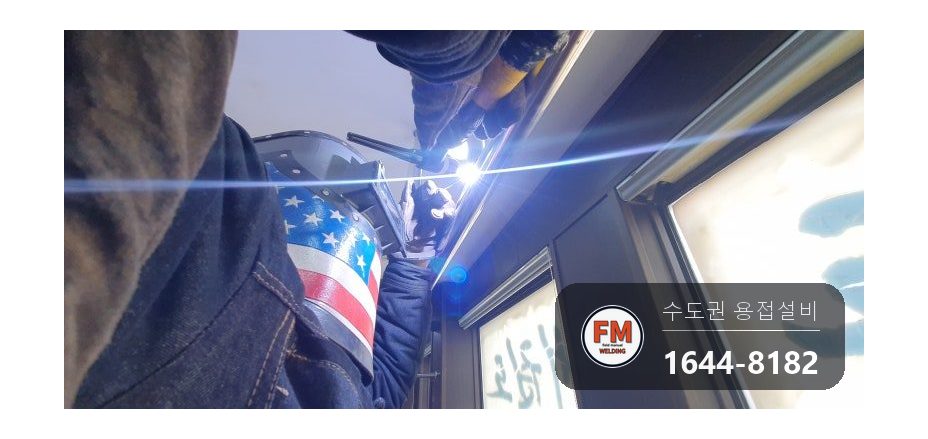

알곤 TIG로 이어 붙였습니다. 스테인리스를 용접할 때 내구성과 결과가 좋은 방식입니다.

실내에서 불꽃이 튀지 않는다는 점이 이 현장에서 결정적이었습니다. 매트 위에서 아크를 쓰면 바닥부터 망가집니다.

마감은 스텐 코팅제입니다. 용접 열을 받은 자리는 원래보다 부식에 약해집니다.

얇은 구조관은 열을 많이 넣으면 그대로 구멍이 납니다. 전류를 낮게 잡고 필요한 만큼만 올립니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

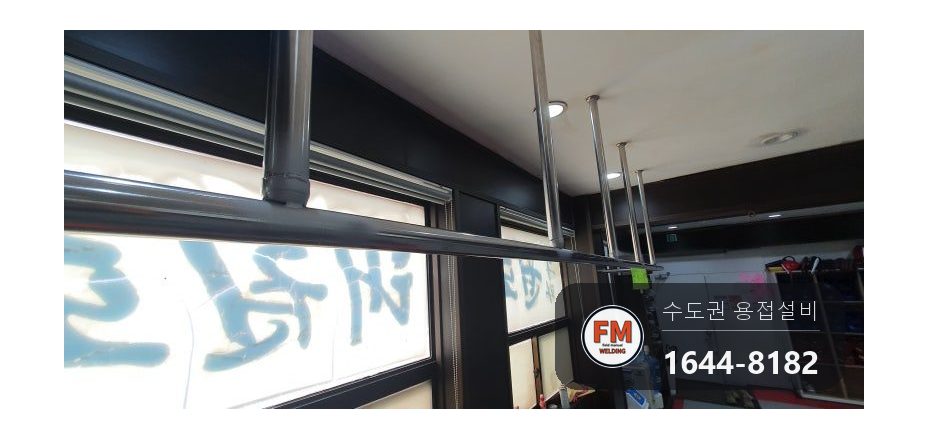

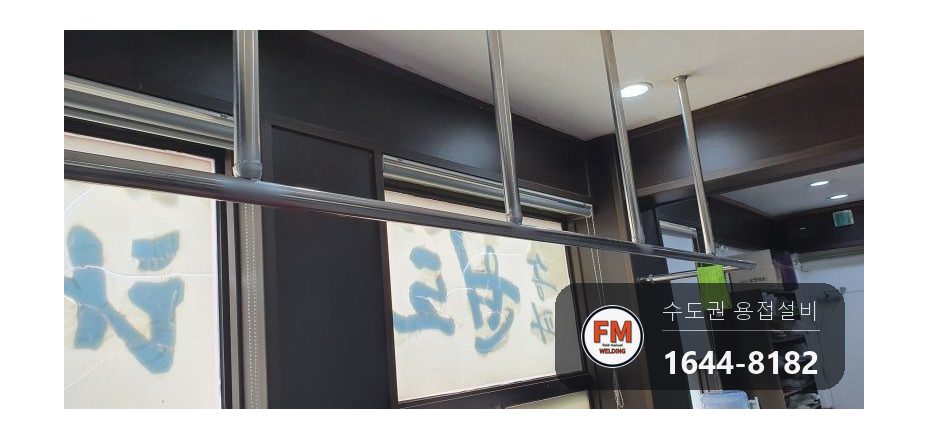

붙인 자리를 손으로 흔들어 움직임이 남았는지 확인했습니다.

표면에 날카로운 곳이 없는지 손으로 훑어 보고 마무리했습니다.

아이들이 매달려 쓰는 기구라 떨어진 곳만 붙이고 끝내지 않습니다. 붙어 있는 자리까지 앞뒤로 다시 용접해 두어야 같은 일이 반복되지 않습니다.
