놀이·운동시설, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

새로 문을 여는 서울의 이종격투기 도장 대표님께서 전화를 주셨습니다. 예전에 저희가 풀업바를 달아 드린 곳에서 소개받으셨다고 합니다.

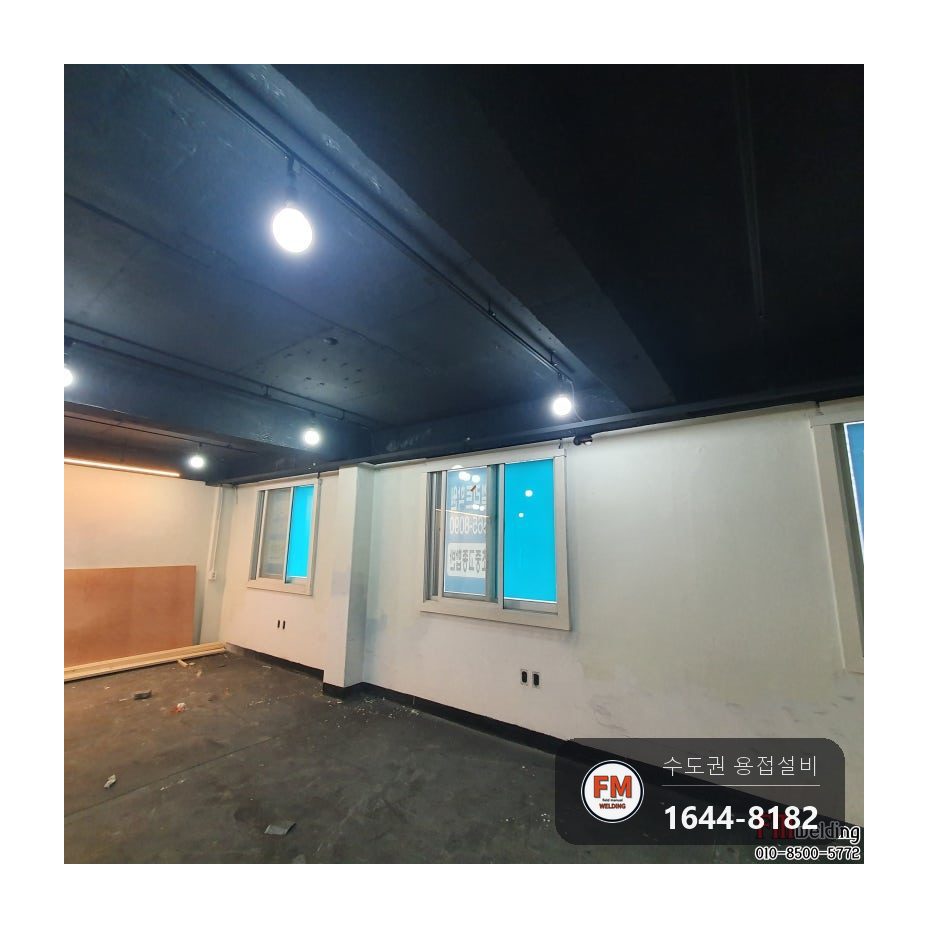

체육관 안이 넓지 않아 철봉 놓을 곳과 샌드백 놓을 곳을 따로 마련할 수가 없었습니다.

문을 열고 들어서자마자 풀업바와 매달린 샌드백이 한눈에 들어오게 해 달라고 하셨습니다.

놀이·운동시설, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

공간이 좁으면 기구 수를 줄이든지 한데 겹쳐 쓰든지 해야 합니다. 철봉과 샌드백걸이를 하나로 합치면 한 자리에서 두 가지를 쓸 수 있습니다.

샌드백걸이를 겸한 풀업바는 샌드백 무게와 사람 몸무게를 같이 지는 천장 구조물입니다. 매달린 무게와 샌드백을 칠 때 오는 충격이 모두 같은 이음 자리로 몰립니다.

인테리어 업체에서 만든 철봉을 저희가 뜯어 드린 적이 몇 번 있었는데요. 몸을 매달고 샌드백까지 걸어 두면 흔들림이 되풀이되며 피로파괴가 일어나고, 단면이 끊기거나 용접한 곳이 떨어집니다.

얇은 각파이프로 만든 것에서 탈이 자주 납니다. 재료 두께부터 무게를 받는 조건에 맞춰야 합니다.

놀이·운동시설, 어떻게 고쳤나요?

작업 순서와 방법입니다.

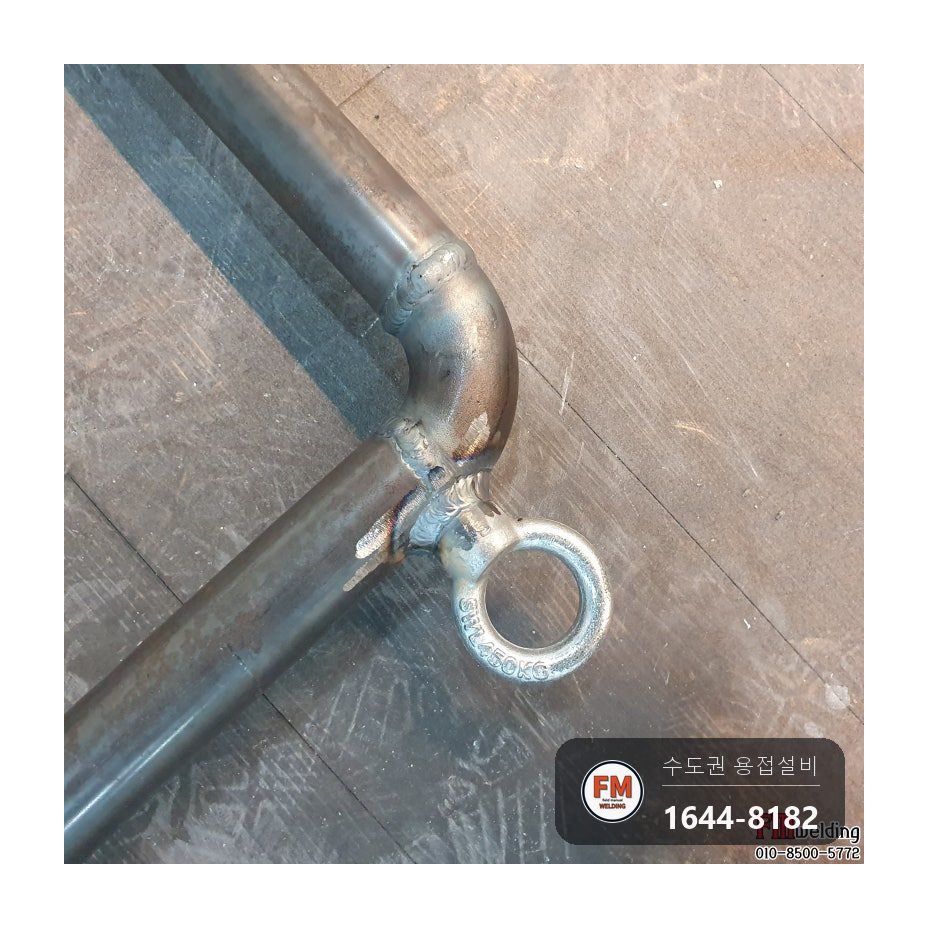

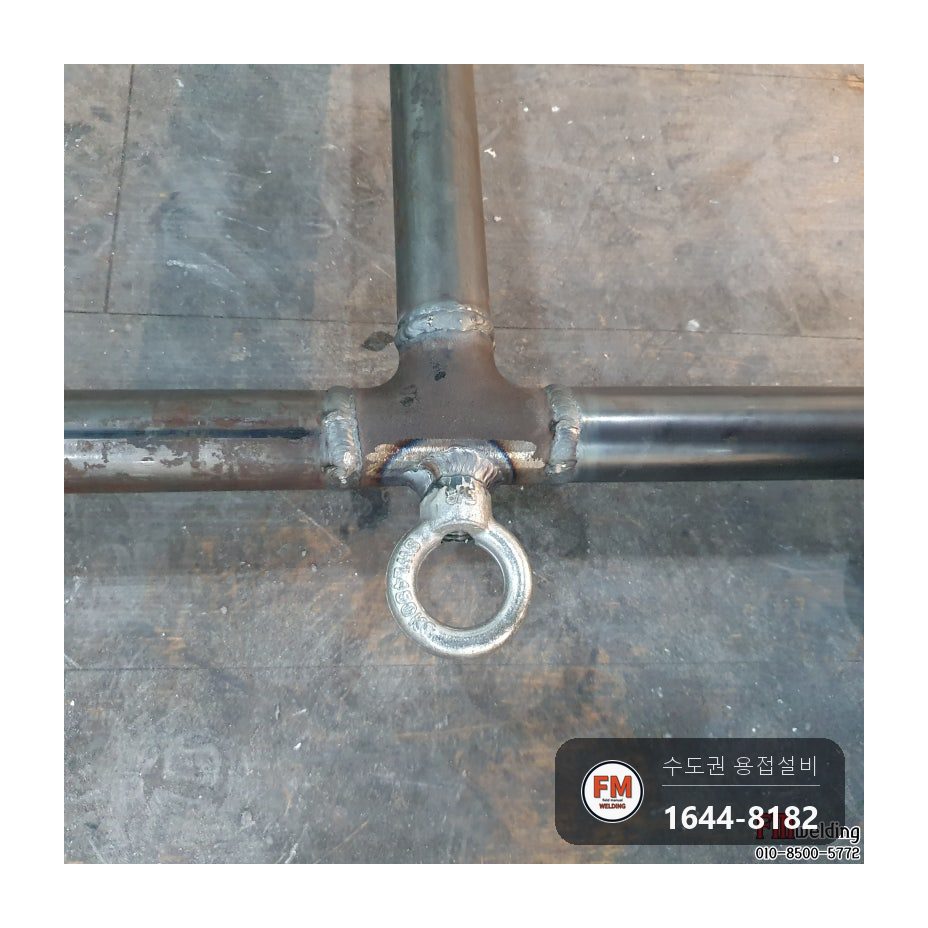

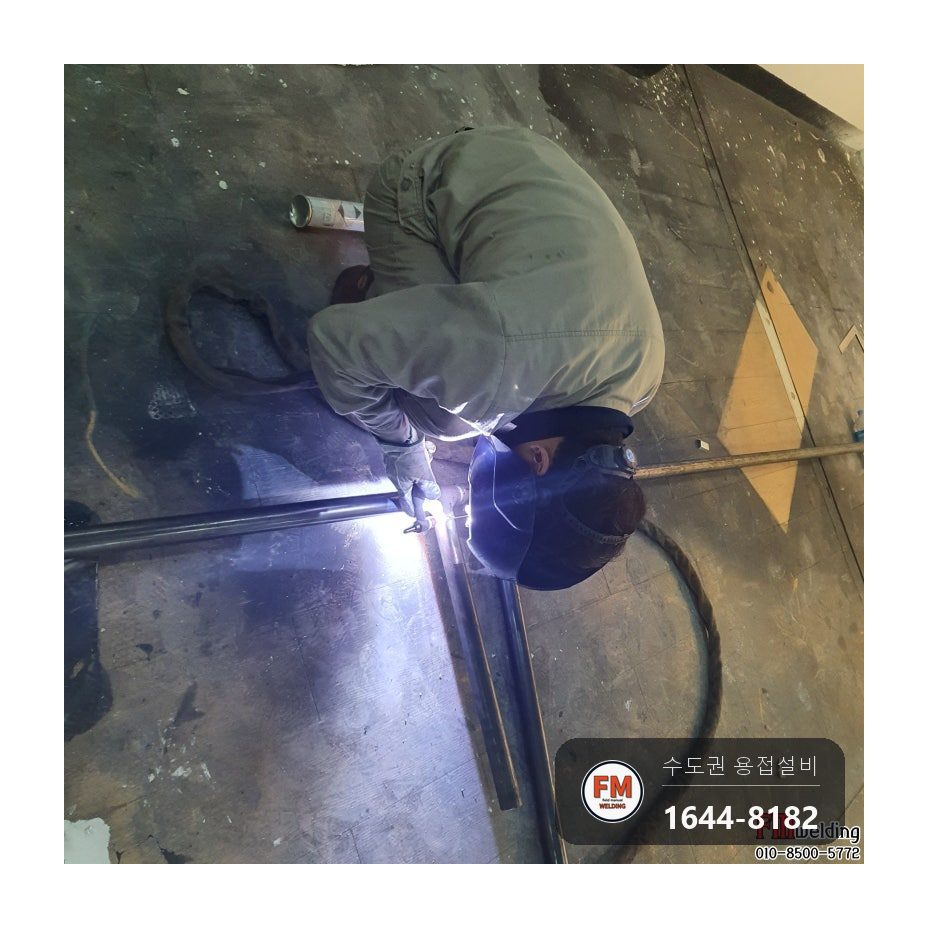

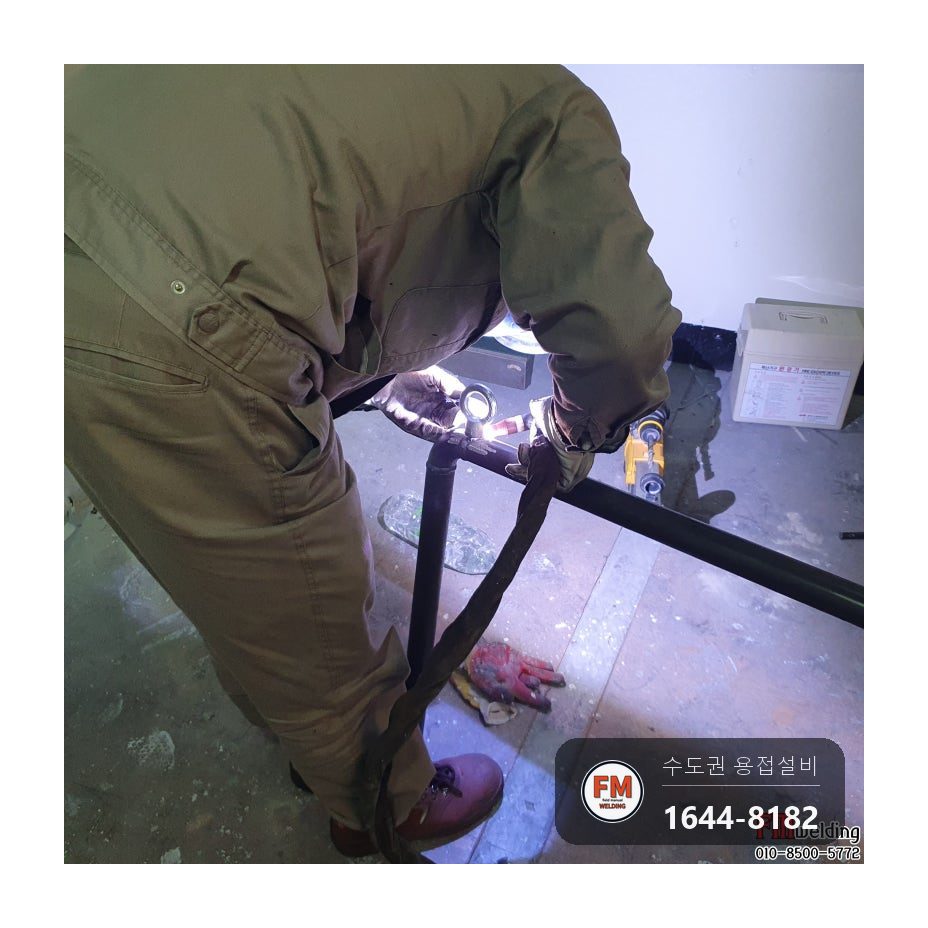

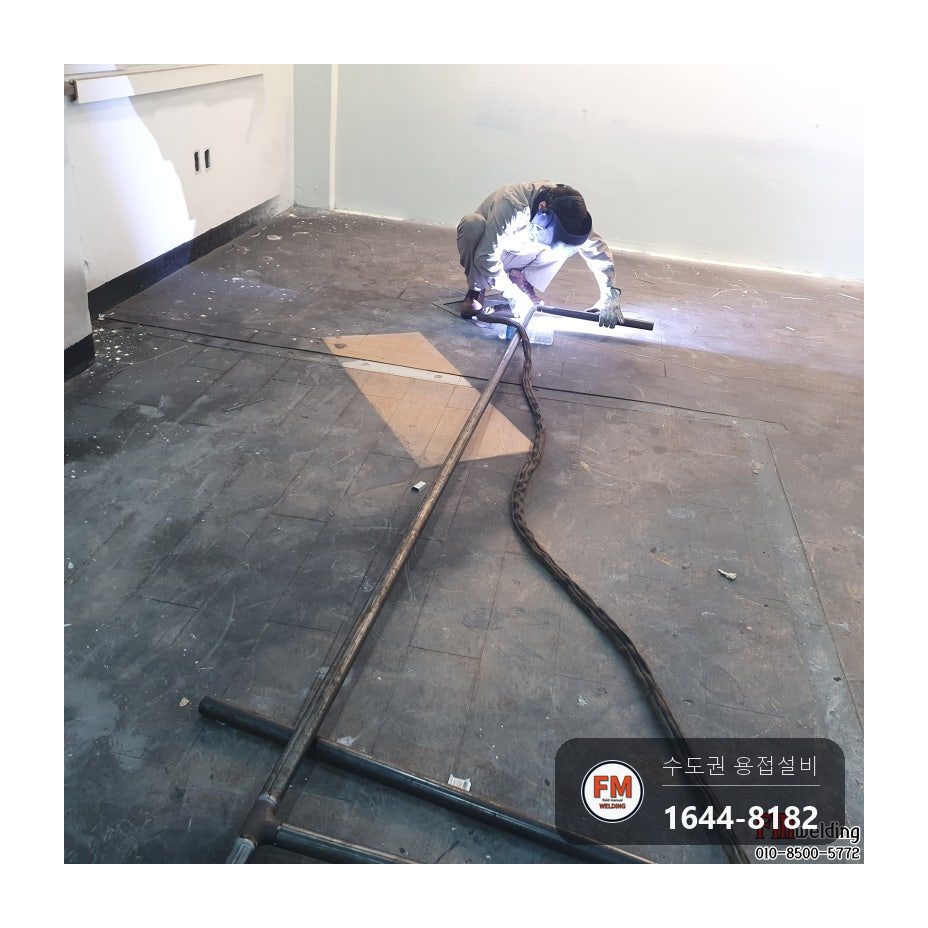

1. 뼈대는 각파이프가 아니라 배관용 파이프로 짰습니다. 처음부터 두께가 다릅니다.

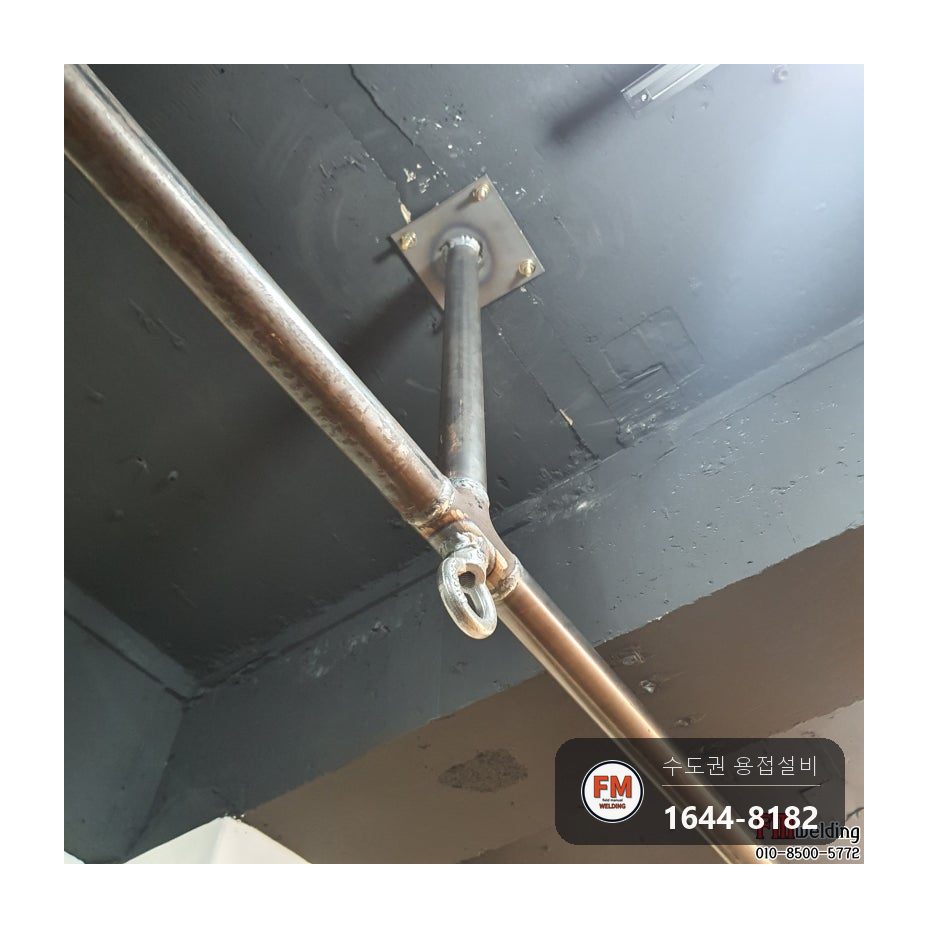

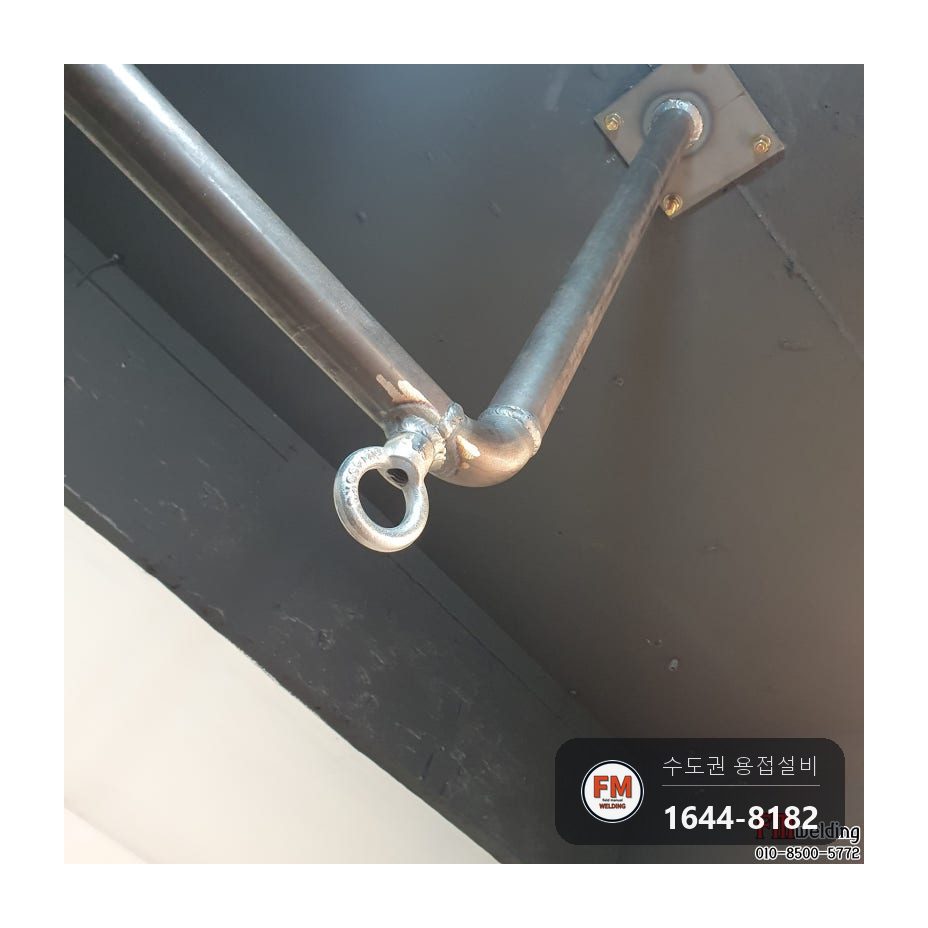

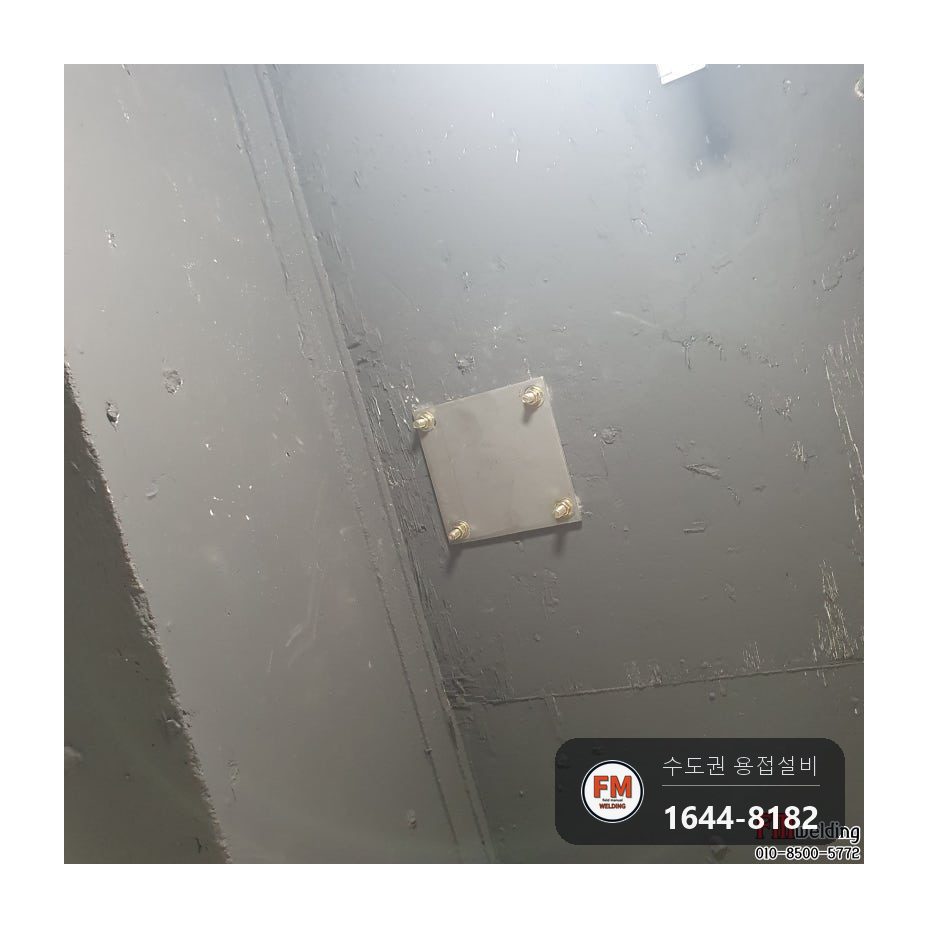

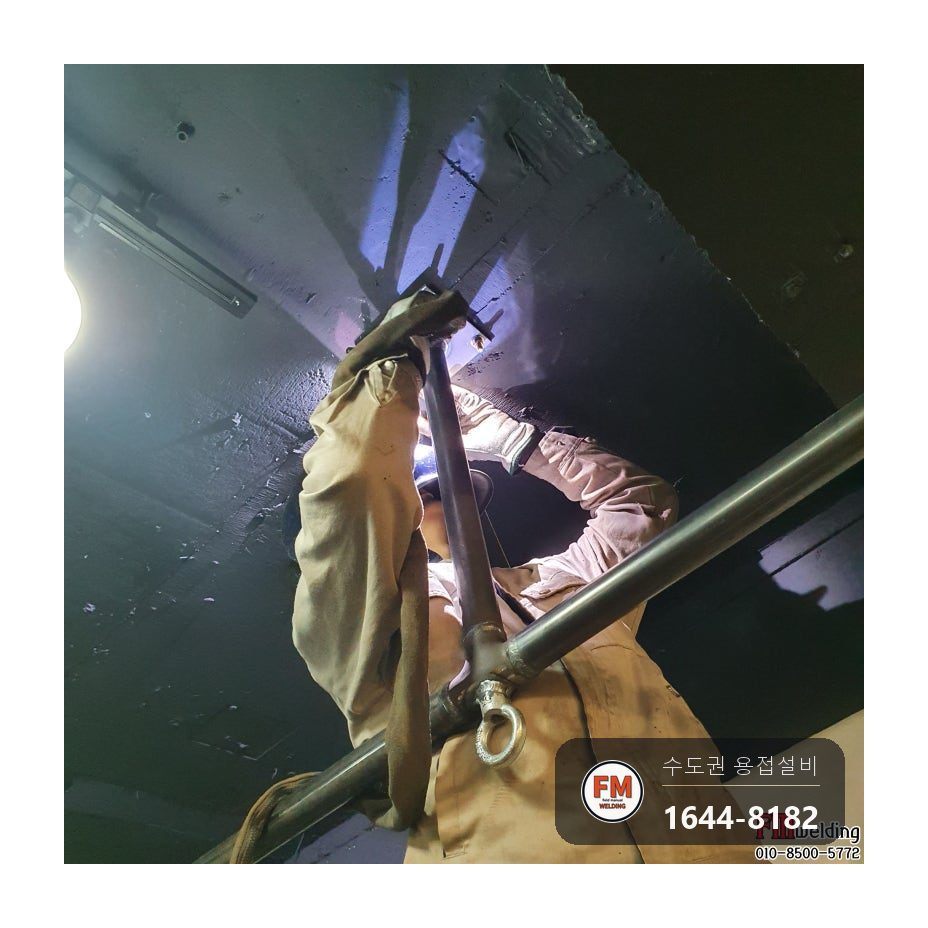

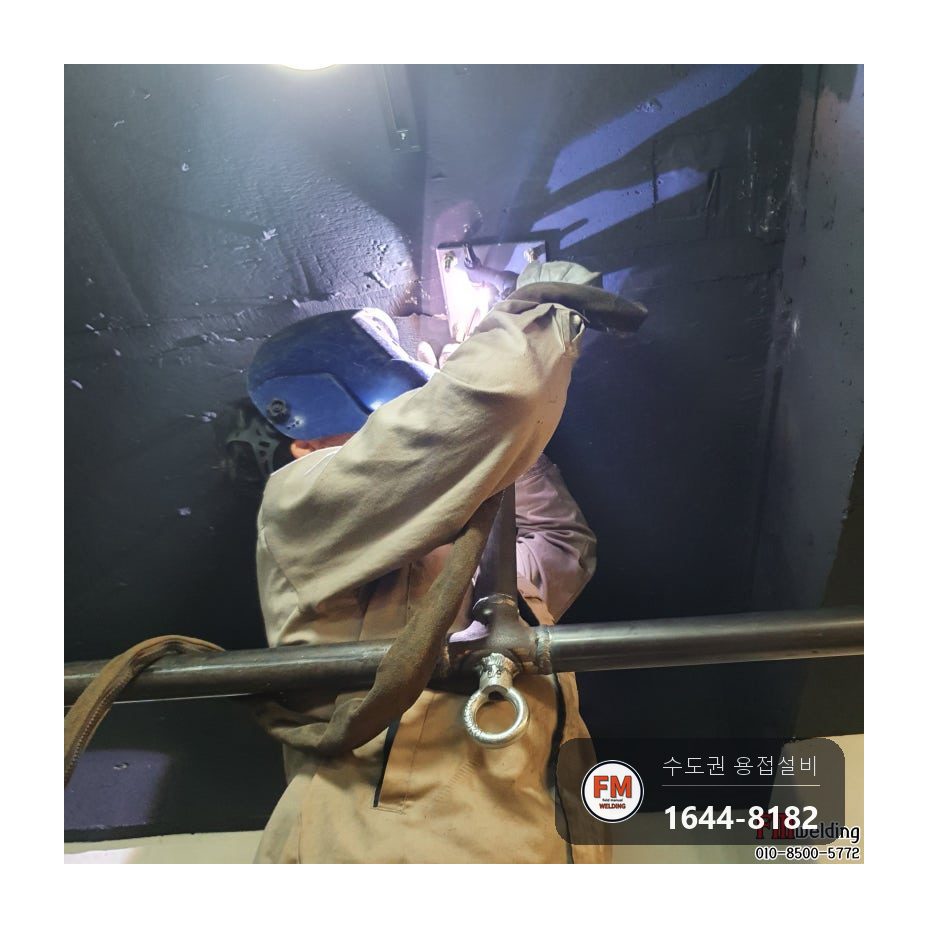

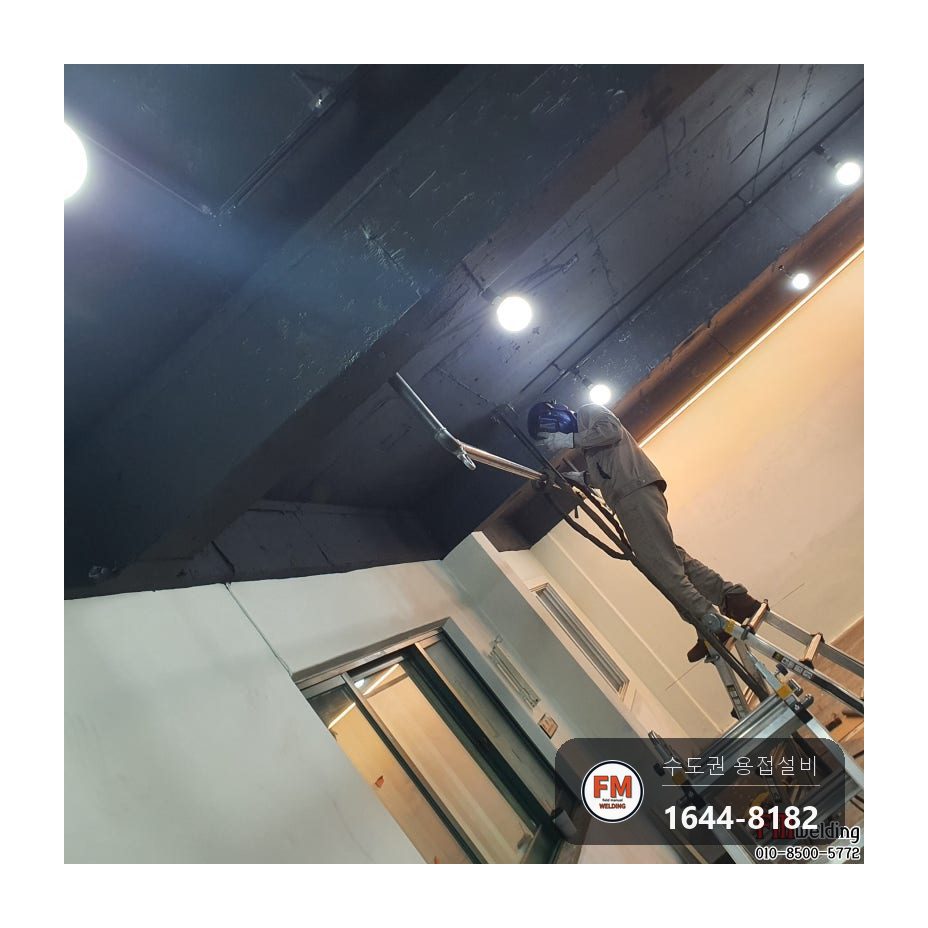

2. 천장 위쪽에 베이스판을 박아 고정한 뒤 구조물을 판에 용접해 충격과 무게를 받아 내게 했습니다.

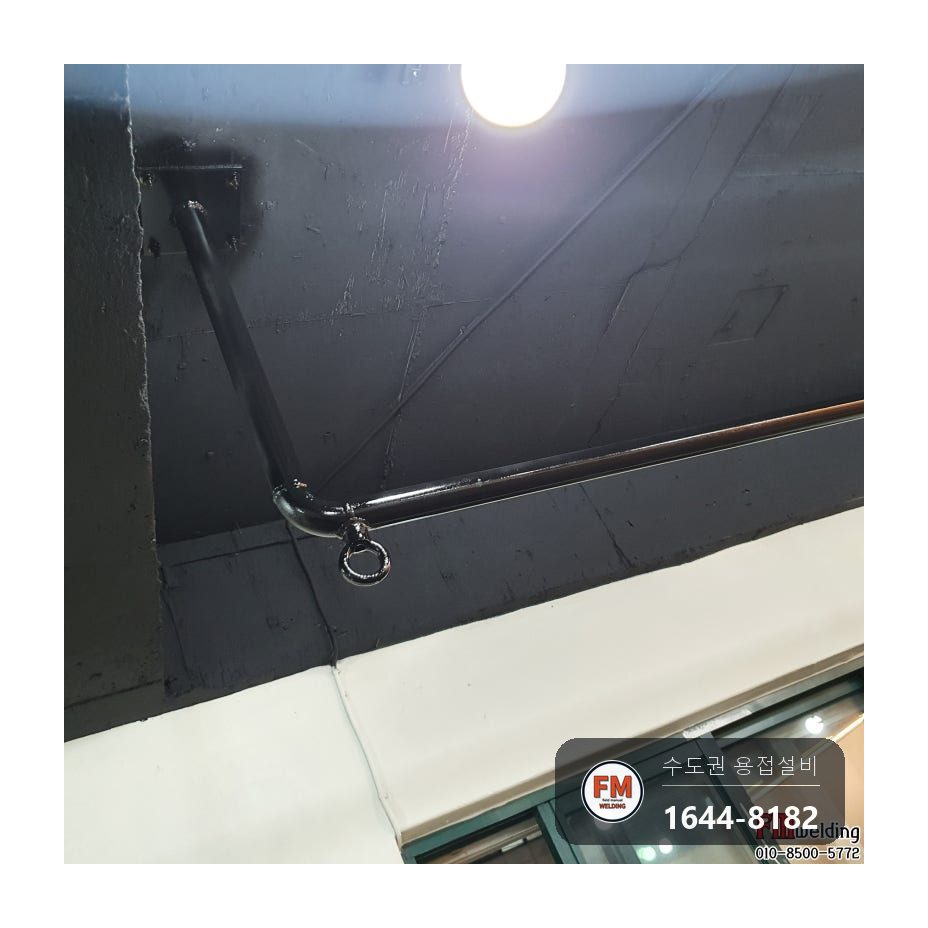

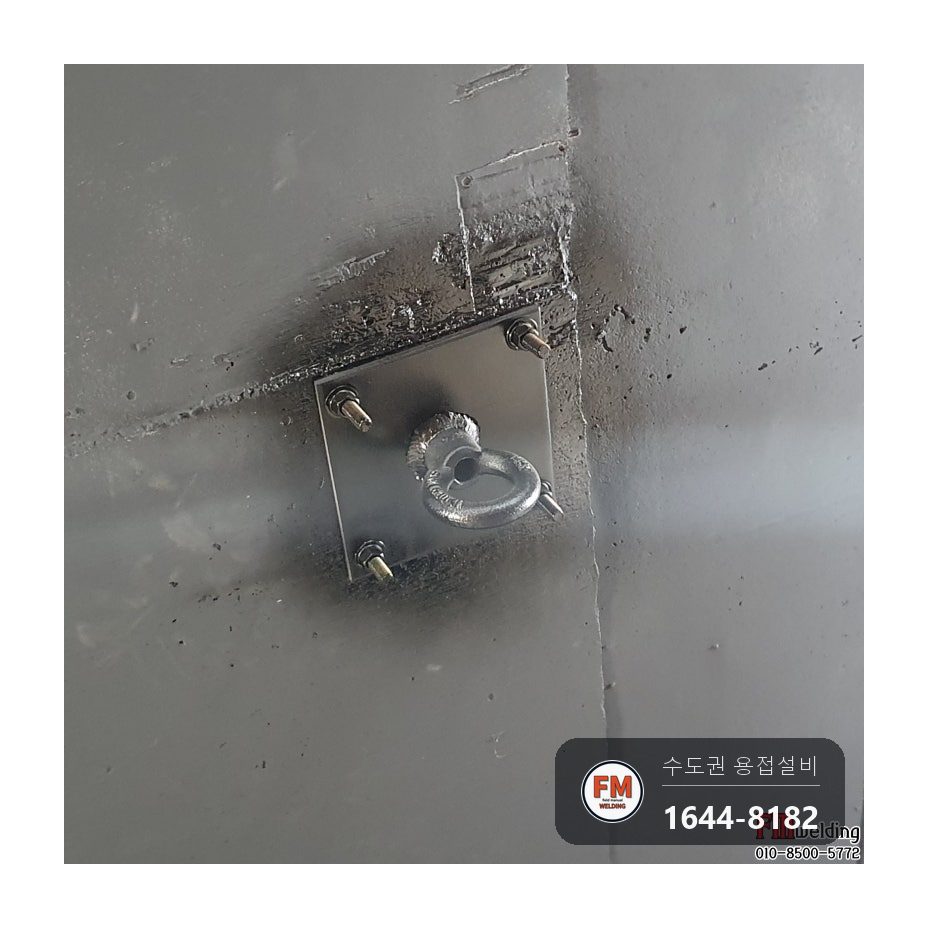

3. 밧줄 하나만 걸어 타고 오를 수 있게 밧줄걸이도 같이 용접해 붙였습니다.

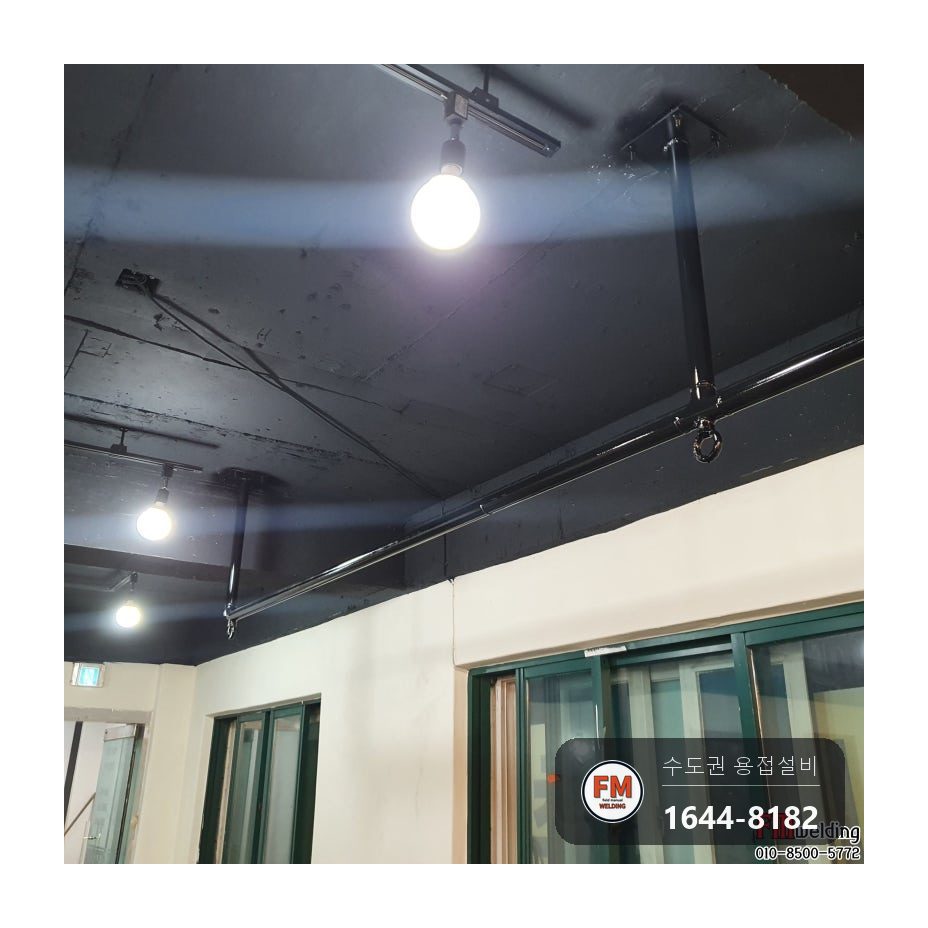

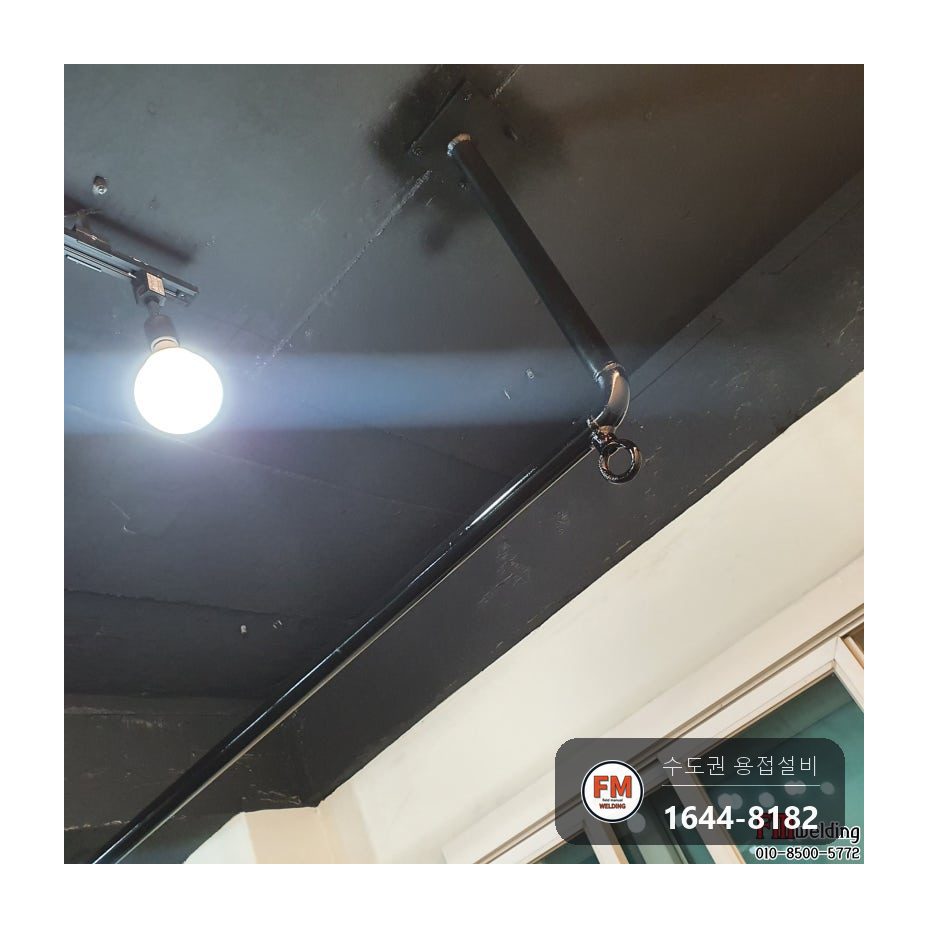

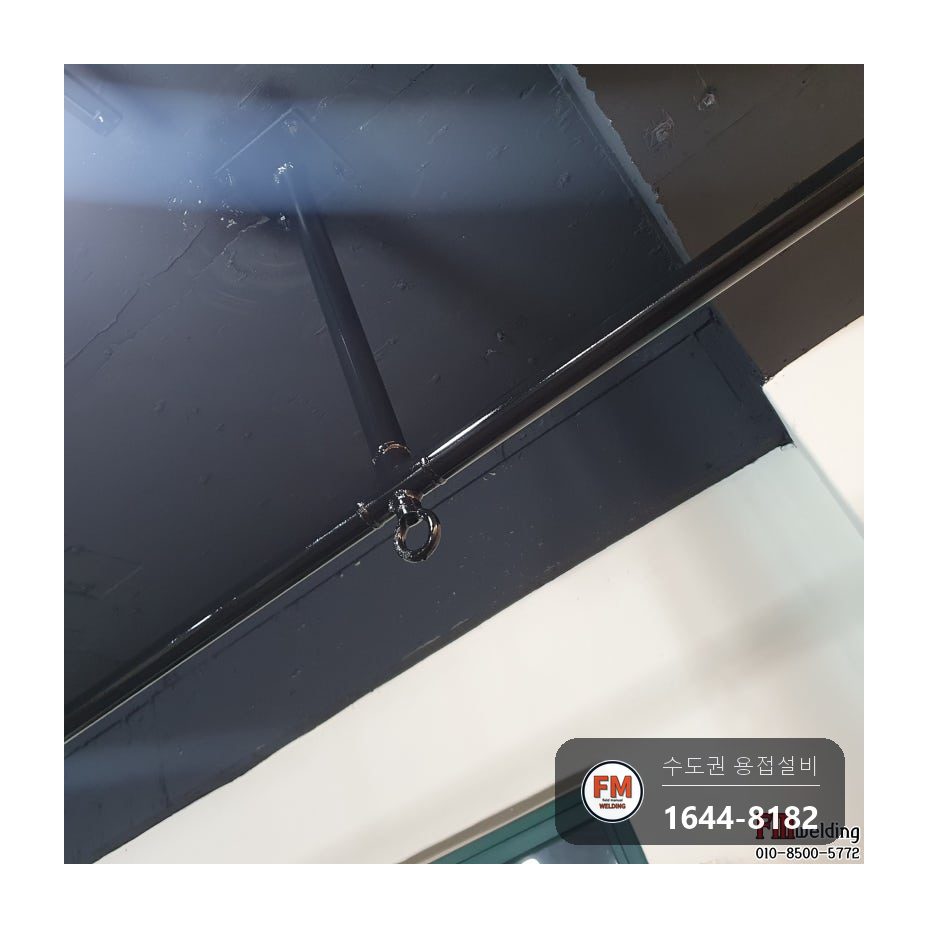

4. 천장 색에 맞춰 칠해서 구조물이 눈에 거슬리지 않게 마무리했습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

용접 장비는 DC TIG 200입니다. 용가재로는 TGC-50을 넣었습니다.

인테리어 공사를 같이 하는 현장이라 불똥이 튀면 불이 날 수 있습니다. 그래서 불똥이 튀지 않는 알곤으로 작업했습니다.

뼈대 재료는 배관용 파이프입니다. 사람이 매달리는 무게를 받는 구조물에는 두께가 넉넉한 재료를 씁니다.

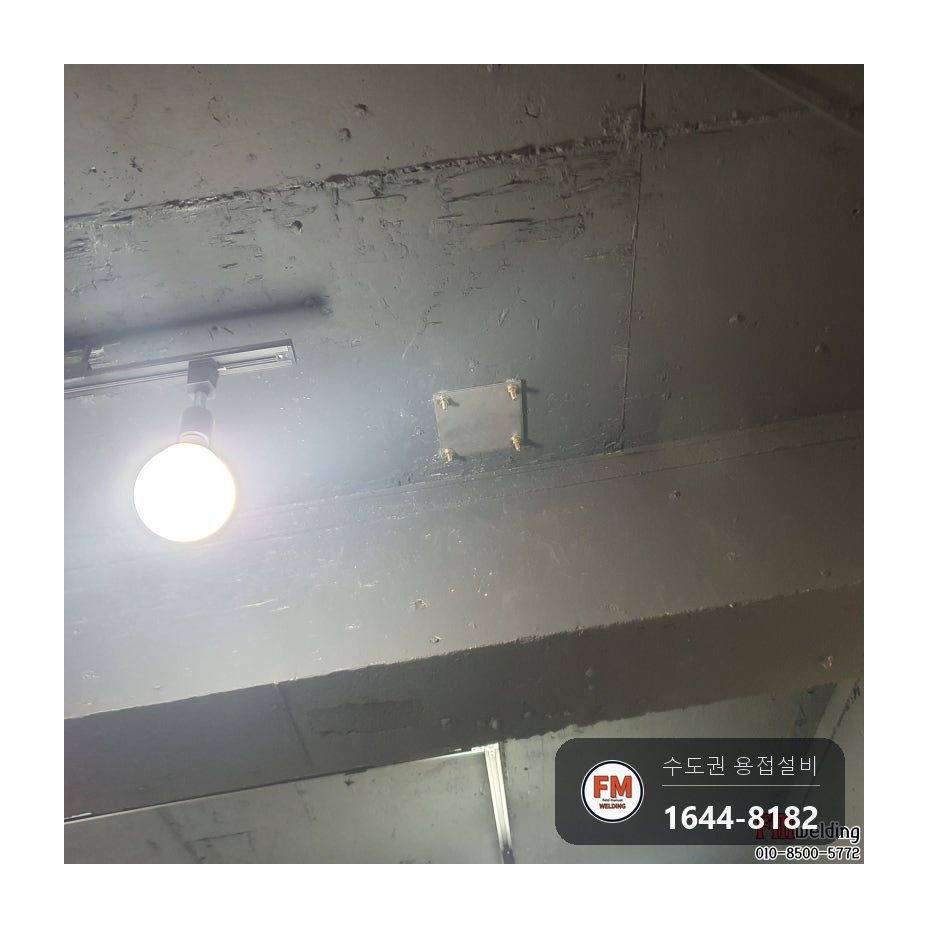

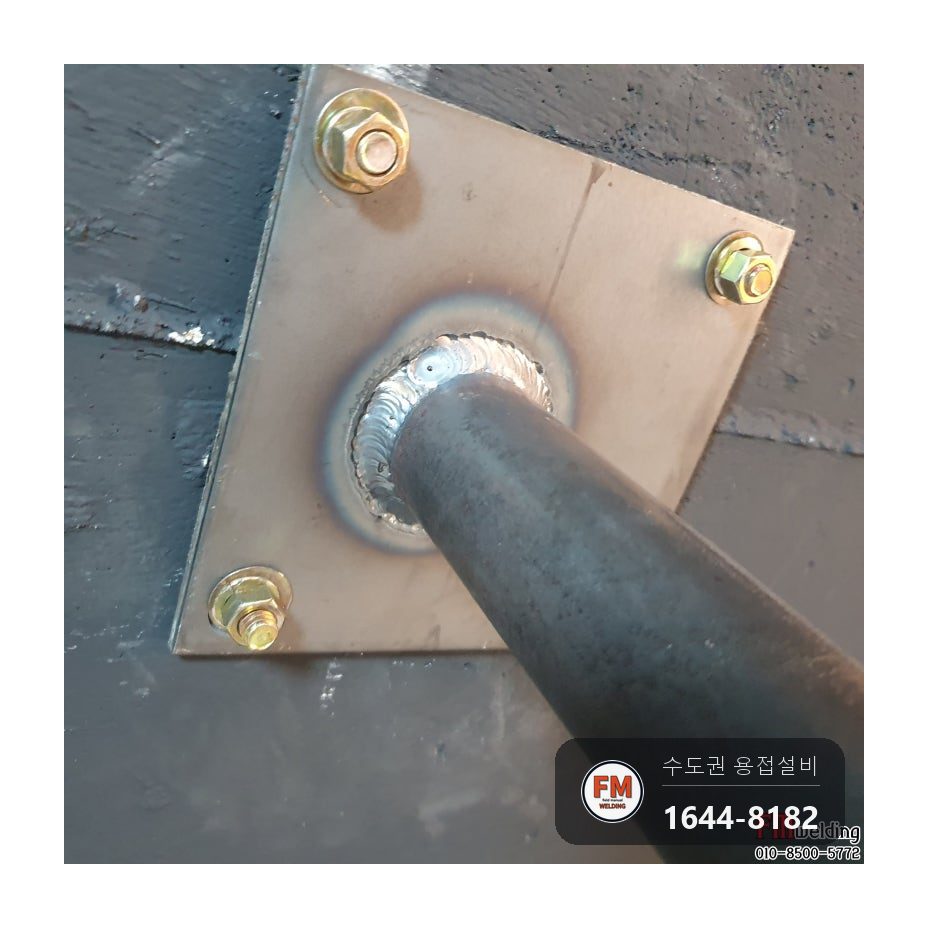

천장에는 베이스판을 대서 고정했습니다. 파이프 끄트머리만 대고 붙이면 붙는 면적이 모자랍니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

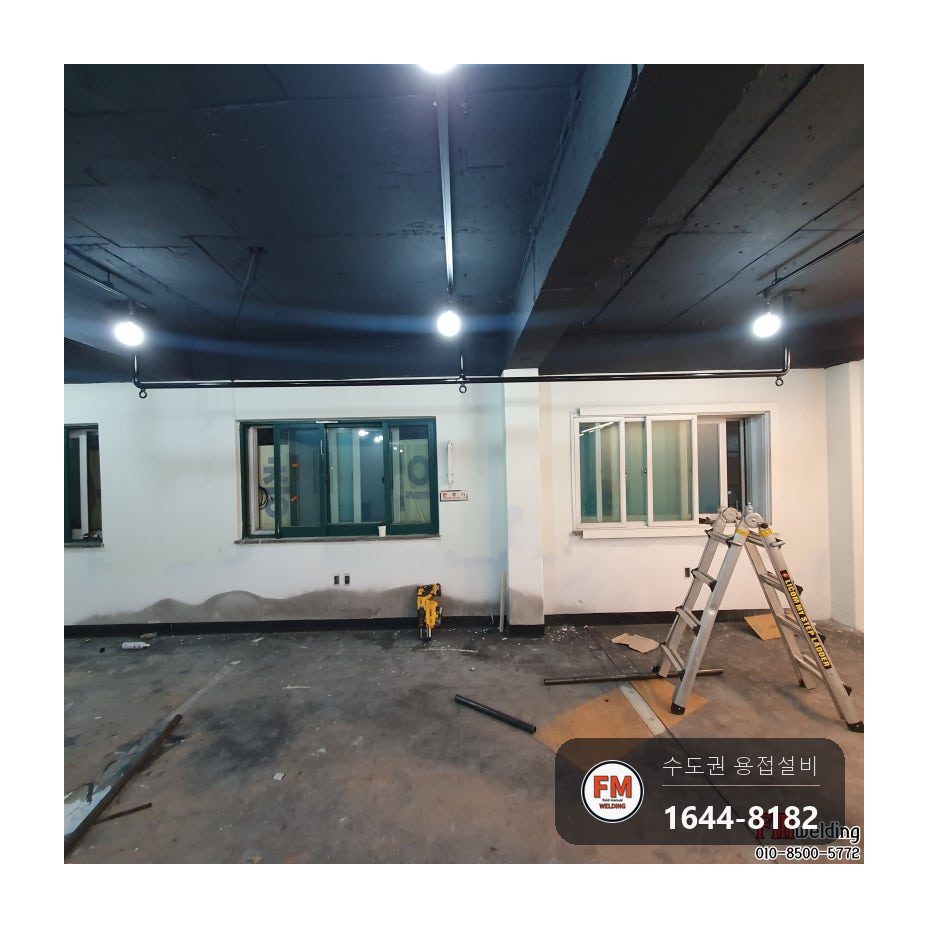

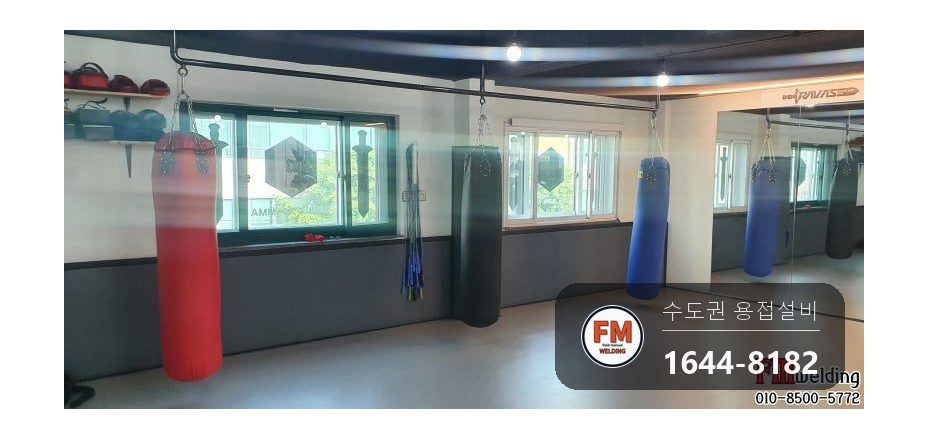

높이는 사람이 뛰어올라 매달릴 수 있을 만큼으로 맞췄습니다. 샌드백 치기와 매달려 풀업 하기를 한 자리에서 할 수 있습니다.

샌드백까지 걸고 직접 매달려 본 다음 일을 끝냈습니다.

똑같은 철봉이어도 누구에게 맡기느냐에 따라 얼마나 버티는지, 결과가 어떤지가 크게 달라집니다. 매달리는 무게를 따져서 붙인 곳과 모양만 갖춘 곳은 용접 자리만 봐도 차이가 납니다.
