문 경첩, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

여러 식당이 모인 푸드코트에서 테이블과 여닫이문 여러 곳이 망가져 한꺼번에 손봐 달라는 요청이었습니다.

영업에 지장이 없도록 식당들이 쉬는 오후 시간에 맞춰 작업했습니다.

주방 쪽 여닫이문은 잘 닫히지 않았고, 경첩 쪽이 들려 곧 떨어질 것처럼 보였습니다.

문 경첩, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

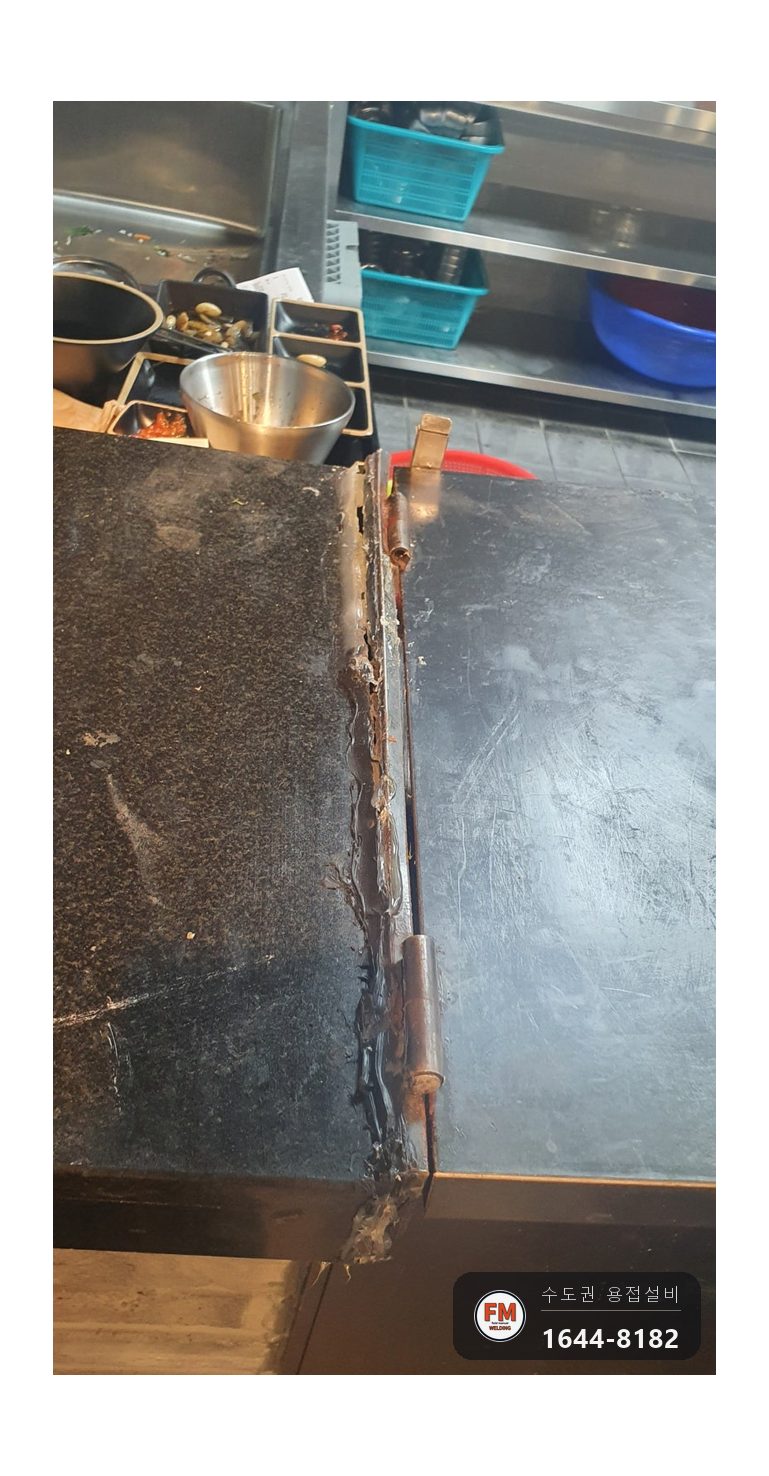

살펴보니 경첩(힌지)과, 그 경첩을 붙들어 주는 틀이 함께 부서져 있었습니다.

윗면이 대리석이라 용접을 할 수 없어서인지, 경첩을 잡는 틀이 실리콘으로만 붙어 있었습니다.

문을 여닫을 때마다 무게가 그 실리콘에 걸려 결국 떨어졌습니다. 경첩 틀은 용접하거나 적어도 볼트로 조여 문 무게를 견디게 해야 합니다.

문 경첩, 어떻게 고쳤나요?

작업 순서와 방법입니다.

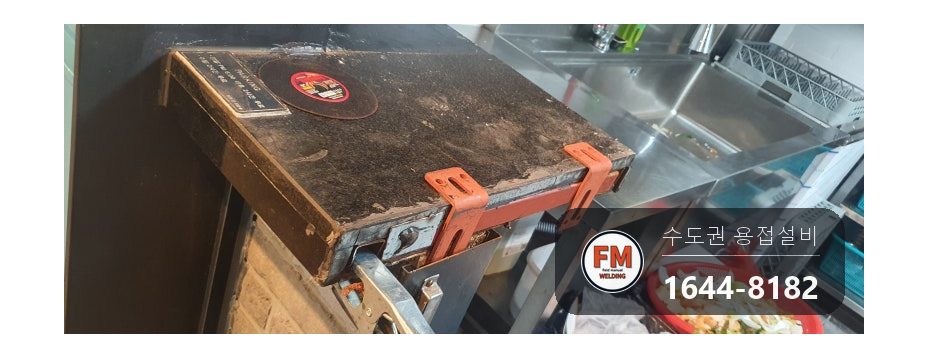

1. 실리콘으로 붙은 틀을 떼기 전에 속을 들여다보니 각파이프가 단단히 박혀 있었습니다.
2. 그 각파이프를 받침으로 쓰기로 하고, 실리콘 틀을 걷어 낸 뒤 각파이프에 고정 철물을 이었습니다.

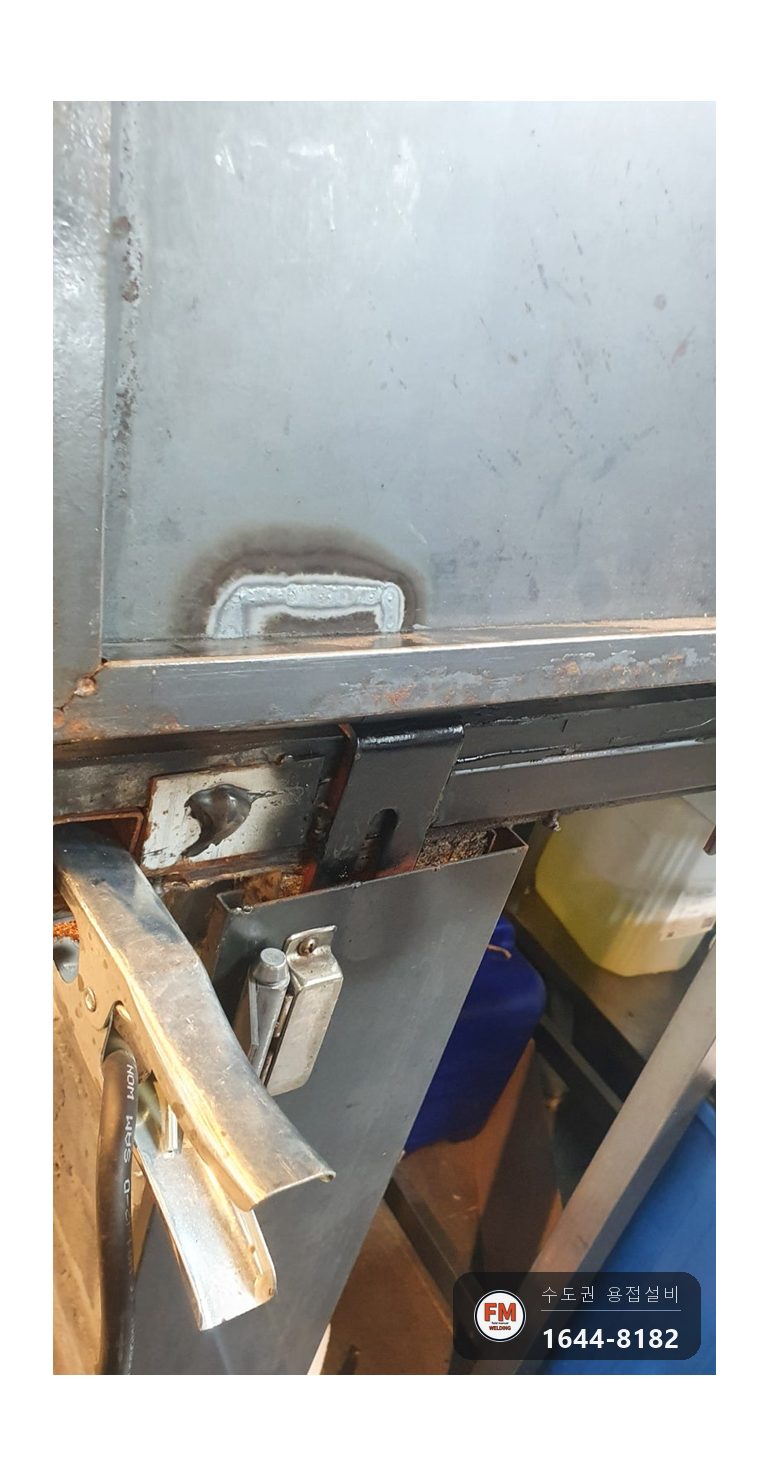

3. 고정 철물에 문 무게를 견딜 새 틀을 붙이고, 거기에 경첩을 용접했습니다.

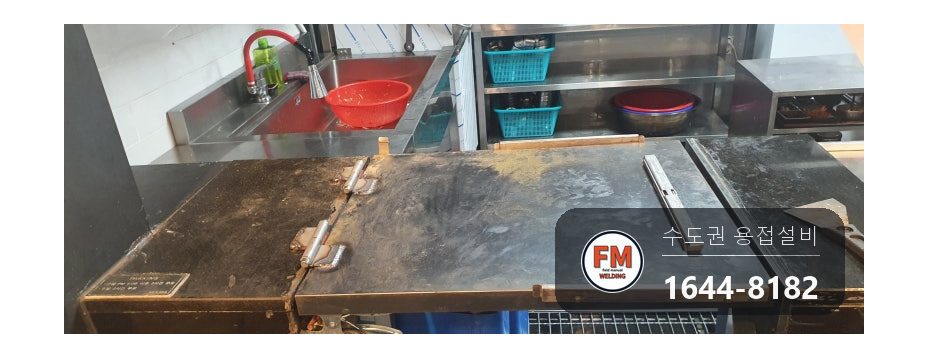

4. 용접한 곳은 주변과 비슷한 색으로 칠해 마무리했습니다.

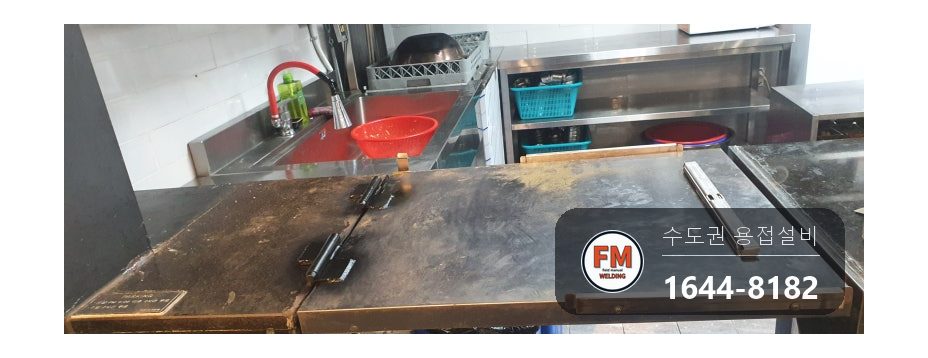

5. 옆 테이블은 철판 상판의 붙은 자리가 벌어져 있어, 티가 덜 나게 바짝 붙여 TIG로 다시 이었습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

직류 TIG 용접으로 작업했고, 용접봉은 일반 철에 쓰는 TGC-50을 썼습니다.

경첩을 받칠 자리는 실리콘이 아니라 속에 있던 각파이프에 이어, 문을 자주 여닫아도 힘이 철 구조로 전해지게 했습니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

작업 뒤 문을 열고 닫아 보며 걸림 없이 움직이는 것을 확인했습니다.

대리석 상판처럼 용접이 어려운 곳이라도 속에 철 구조가 있으면 거기에 이어 단단히 고정할 수 있습니다.
