병원 엑스레이 테이블 바퀴 파손 수리 · 볼트식 넓은 판 교체 출장용접

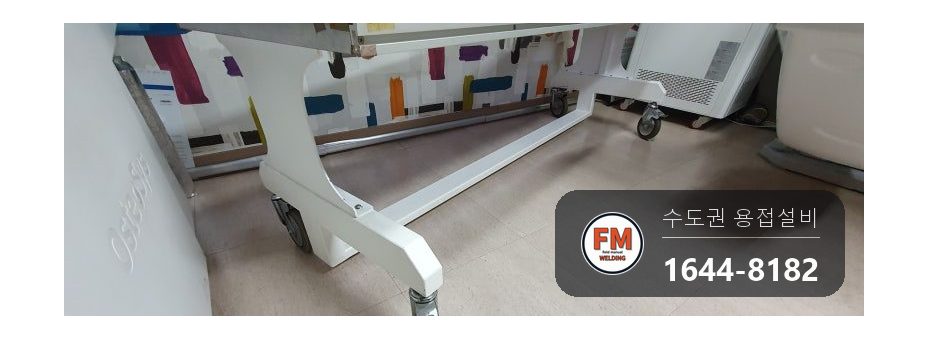

정형외과 엑스레이실에서 환자가 누운 채 촬영을 받는 진찰 테이블입니다. 촬영 도중 테이블 바퀴가 부서지면서 누워 있던 환자가 바닥으로 떨어질 뻔했고, 병원에서 급하게 출장용접을 요청했습니다.

볼트식 바퀴를 모두 떼어 내고, 프레임과 닿는 면이 넓은 새 바퀴를 용접해 단 뒤 방청 스프레이로 마감하고 촬영 장비 높이에 맞춰 재조립했습니다.

운동기구·기물 · 2020-07-06 · 사진 14장

작업 사진

현장에서 찍은 사진입니다. 순서대로 진행 과정이 담겨 있습니다.

운동기구·기물 작업 요약 (2020-07-06)
작업 구분	운동기구·기물
주요 증상	엑스레이 촬영 중 환자가 눕는 진찰 테이블의 볼트식 바퀴가 부서져, 환자가 떨어질 뻔한 일이 있었습니다.
원인	볼트식 바퀴는 바퀴와 프레임이 닿는 면적이 좁은 구조입니다. 테이블에 실리는 힘이 그 좁은 자리에 계속 걸리면, 볼트가 굽거나 끊어져 바퀴가 빠집니다.
조치	볼트식 바퀴를 모두 떼어 내고, 프레임과 닿는 면이 넓은 새 바퀴를 용접해 단 뒤 방청 스프레이로 마감하고 촬영 장비 높이에 맞춰 재조립했습니다.
사진	14장

작업 방식 — 크랙 끝까지 파내고 다층으로 살 올리기

주물 · 알루미늄 — 주물은 예열 · 후열 · 서냉, 알루미늄 예열은 두께에 따라

알루미늄 엔진블럭 풀용접 전류 — 150A 전후

보강 철판 — 2T 각파이프에 3T 철판

철 구조물 용접봉 — 저수소계 7016 · 3.2mm

현장에 도착해 확인한 내용입니다.

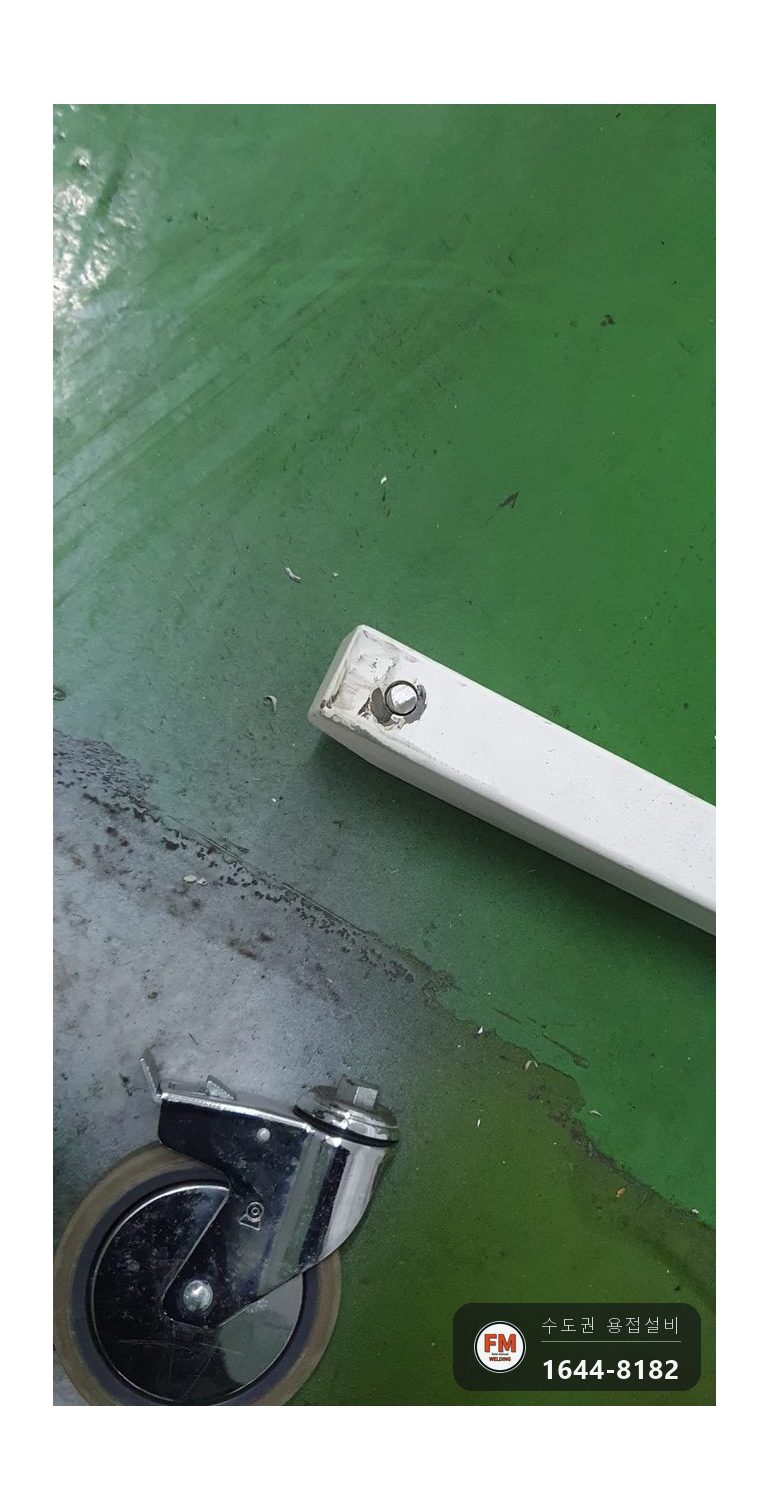

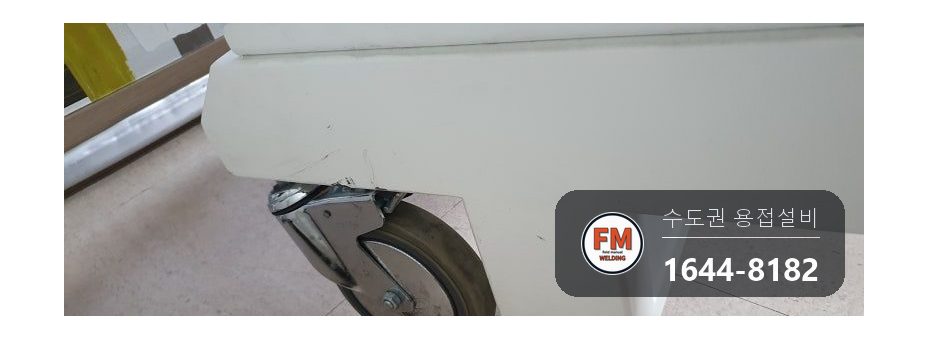

부서진 바퀴는 볼트 하나로 프레임에 매달린 방식이었습니다. 바퀴 자체는 컸지만, 바퀴를 붙잡는 부분은 작은 볼트가 좁은 프레임 면에 물려 있는 정도였습니다.

같은 증상이라도 원인은 다릅니다.

볼트식 바퀴는 바퀴와 프레임이 닿는 면적이 좁은 구조입니다. 테이블에 실리는 힘이 그 좁은 자리에 계속 걸리면, 볼트가 굽거나 끊어져 바퀴가 빠집니다.

한쪽 바퀴만 고쳐서는 같은 일이 되풀이됩니다. 남은 바퀴도 같은 볼트식이라, 연결 방식 자체를 넓은 면으로 붙는 용접식으로 바꾸기로 했습니다.

작업 순서와 방법입니다.

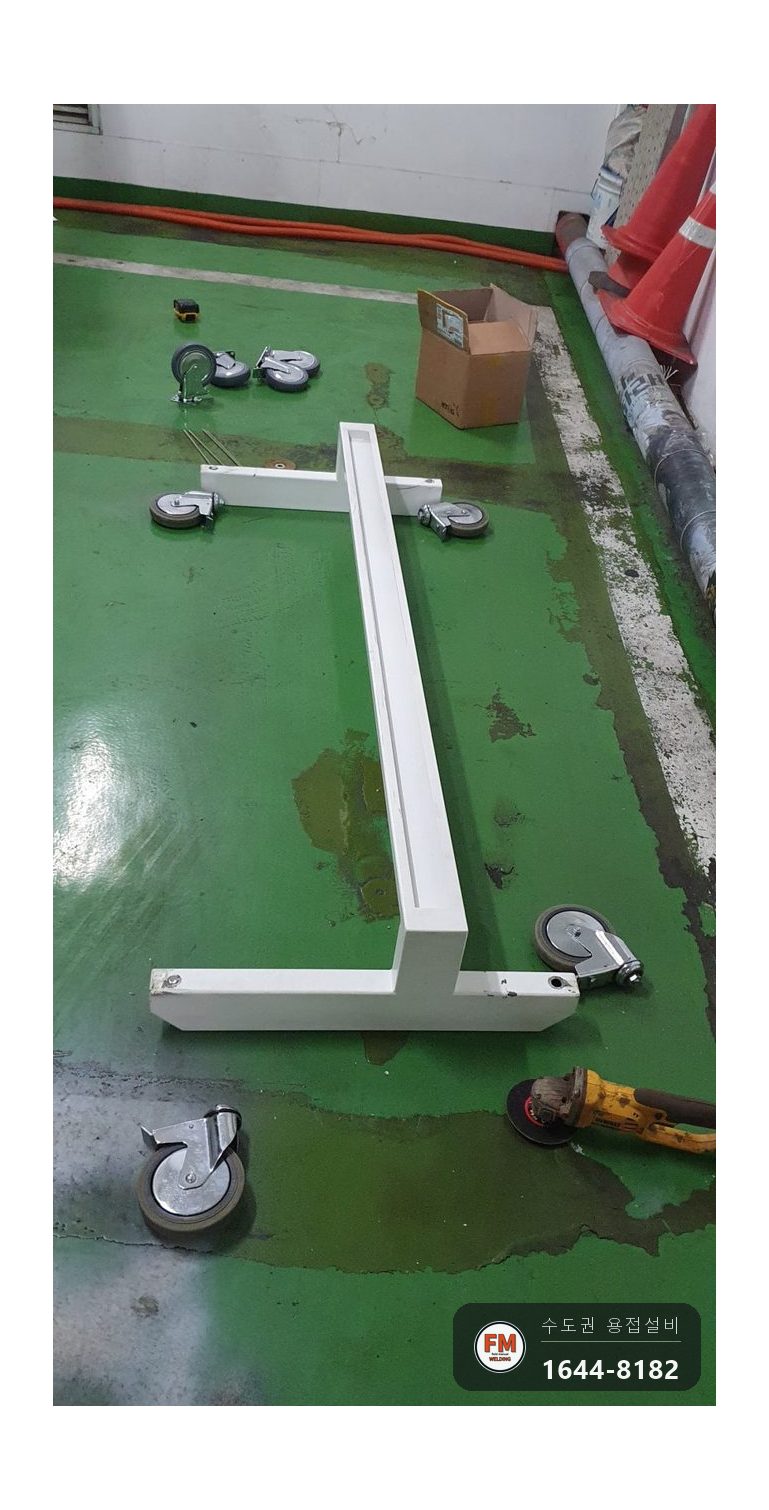

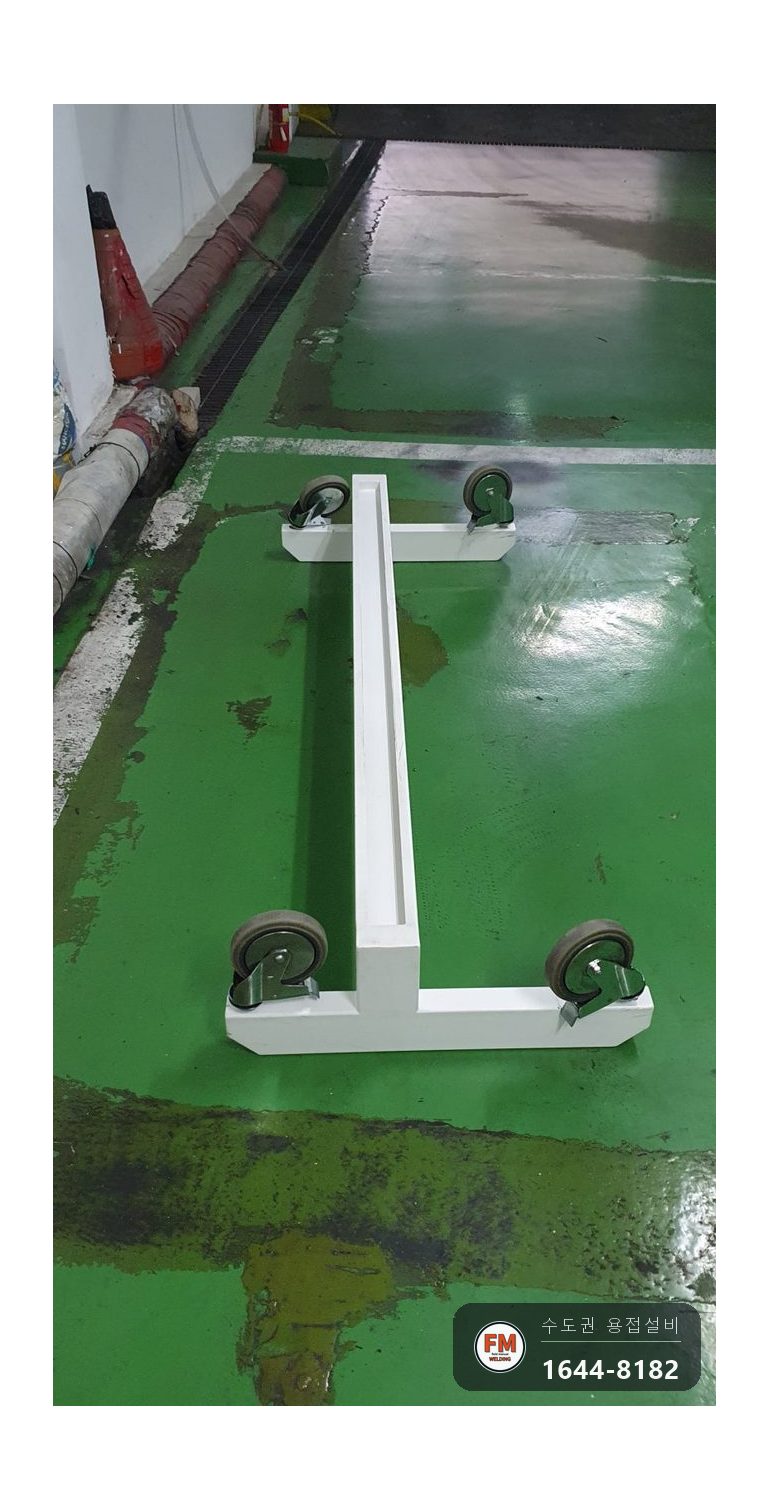

진찰 테이블에서 바퀴가 달린 프레임 부분만 따로 떼어 내 지하주차장으로 옮겼습니다. 낮에는 차가 많이 드나드는 곳이라, 아침 6시부터 차가 없는 틈을 타 작업했습니다.

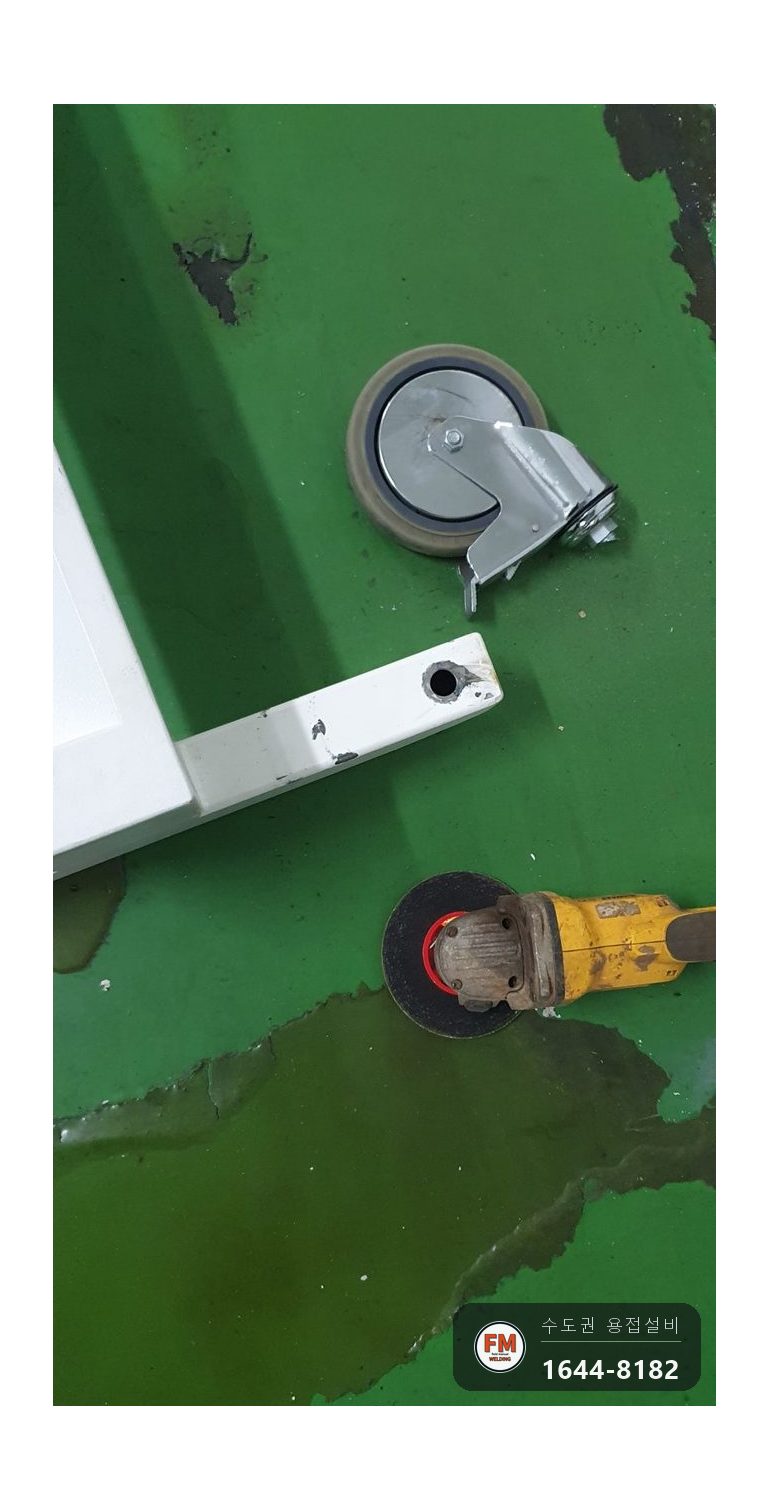

볼트로 연결돼 있던 바퀴를 전부 떼어 내고, 새 바퀴를 연결할 준비를 했습니다.

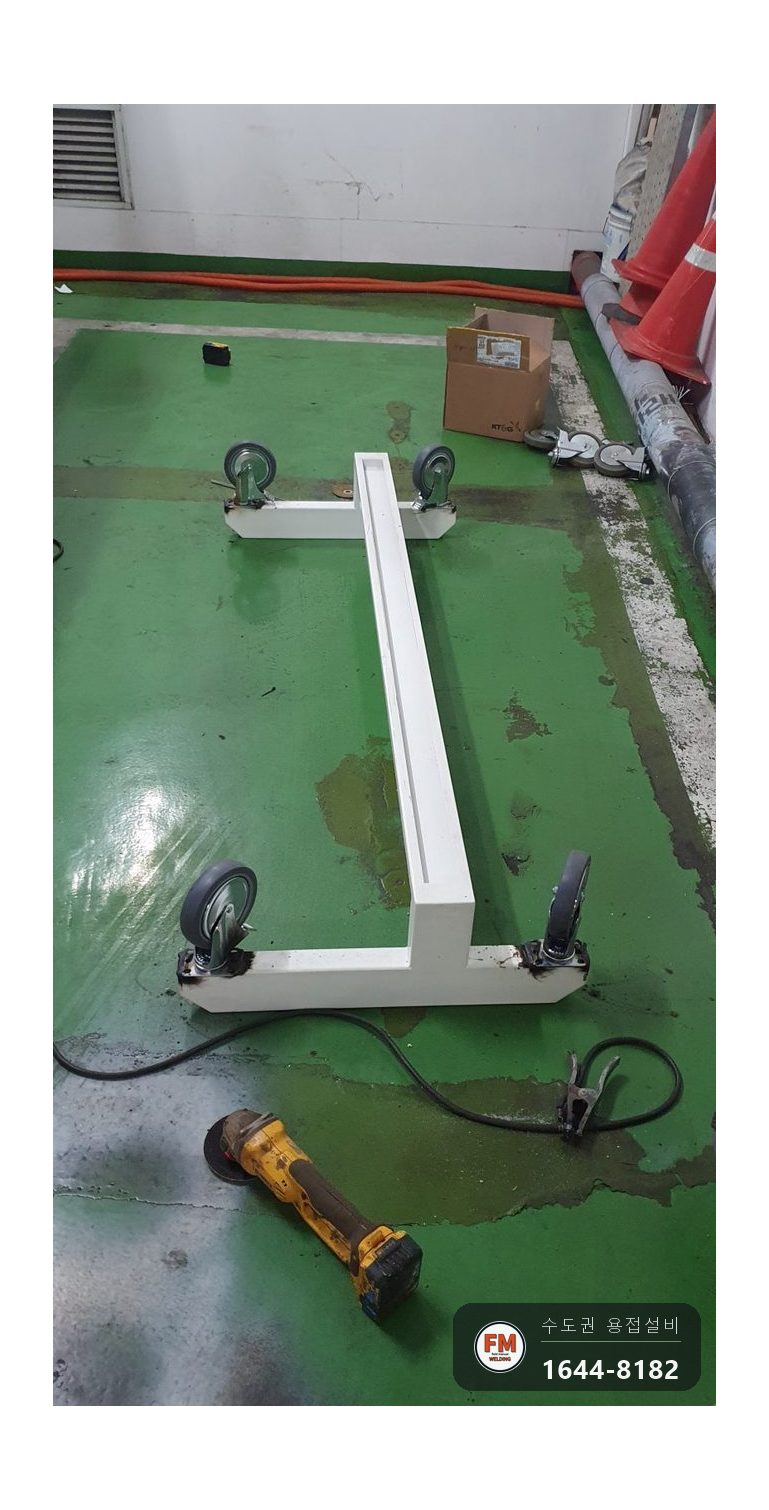

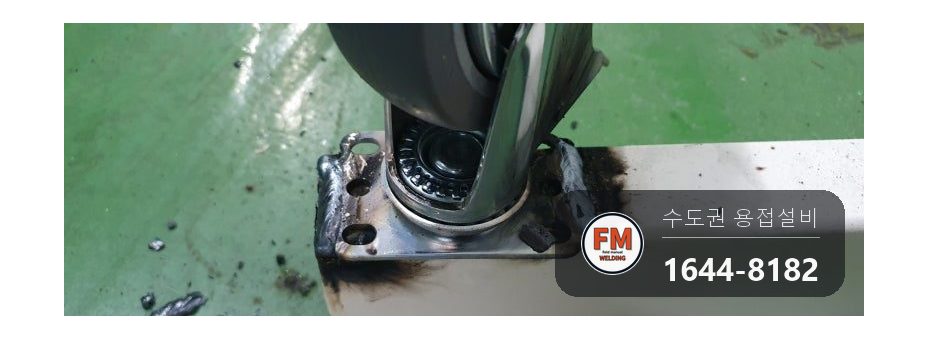

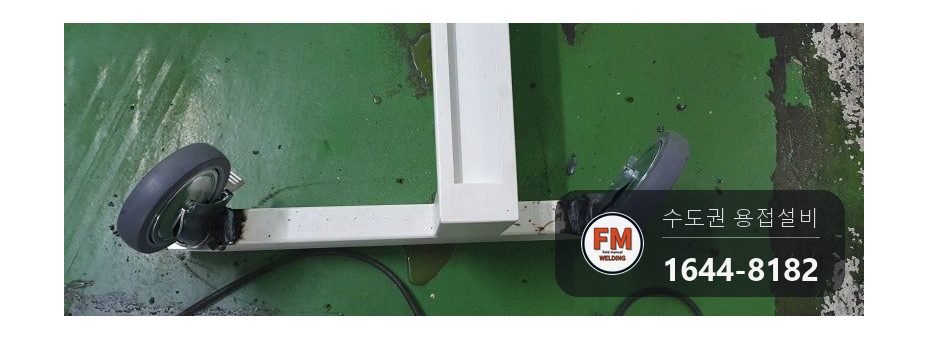

프레임과 닿는 판이 넓은 새 바퀴를 따로 주문해, 넓은 면 전체가 프레임에 붙도록 용접해 달았습니다.
용접을 마친 자리는 부식방지 스프레이를 뿌려 마감했습니다.

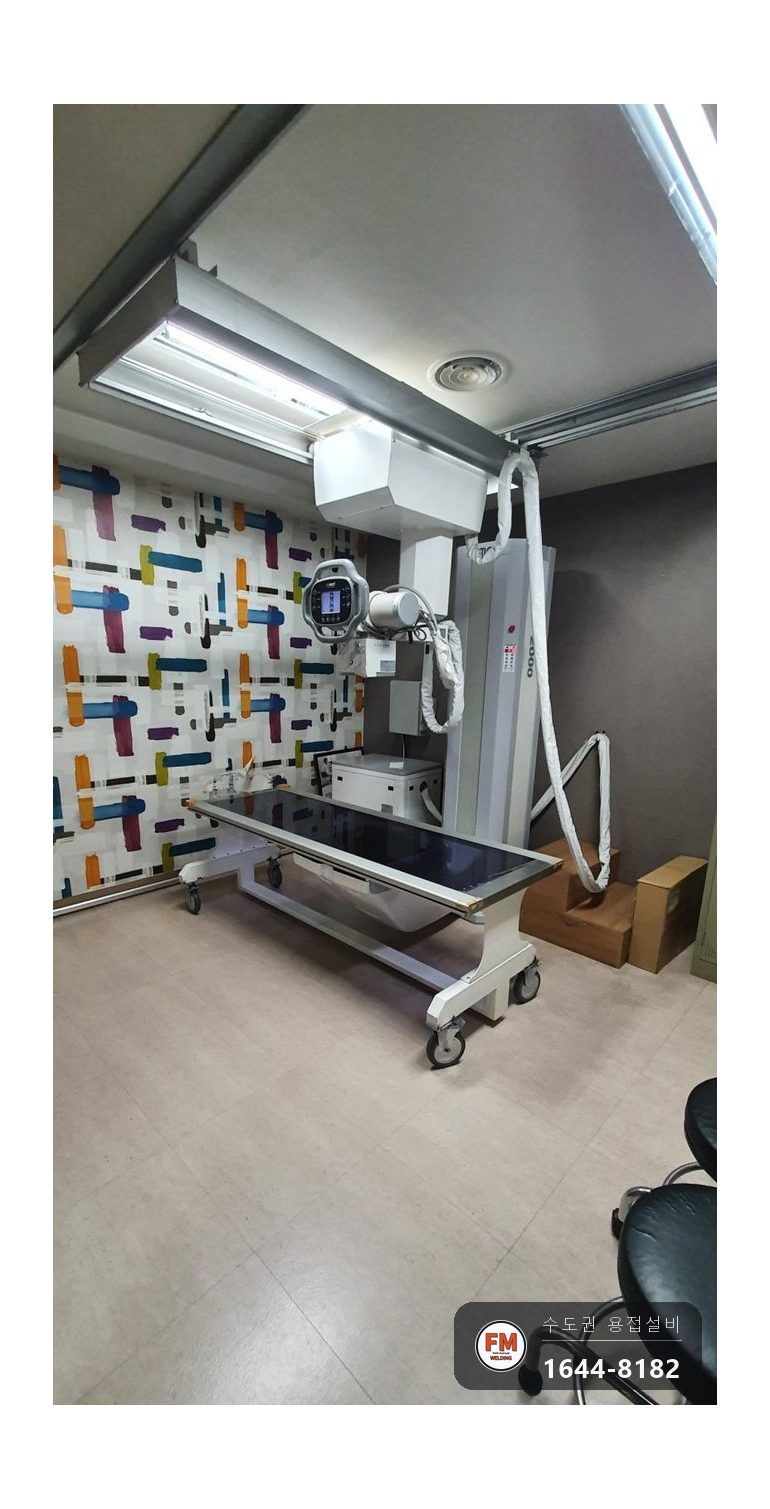

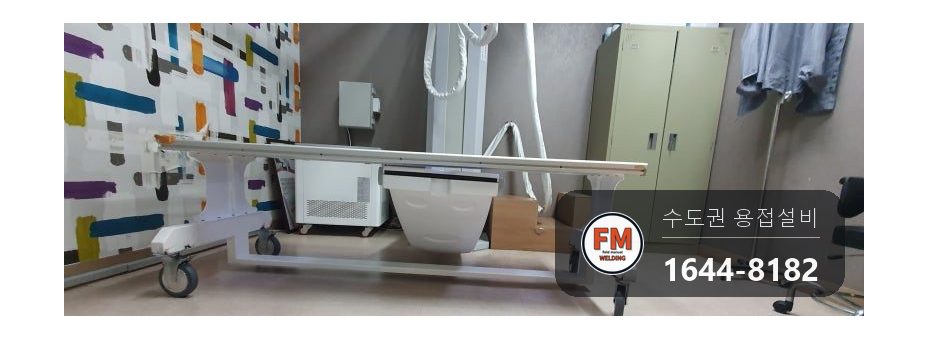

바퀴 프레임을 진찰 테이블에 다시 조립하고, 테이블이 촬영 장비 위로 제대로 들어가는지 높이를 맞췄습니다.

사용한 자재와 장비입니다.

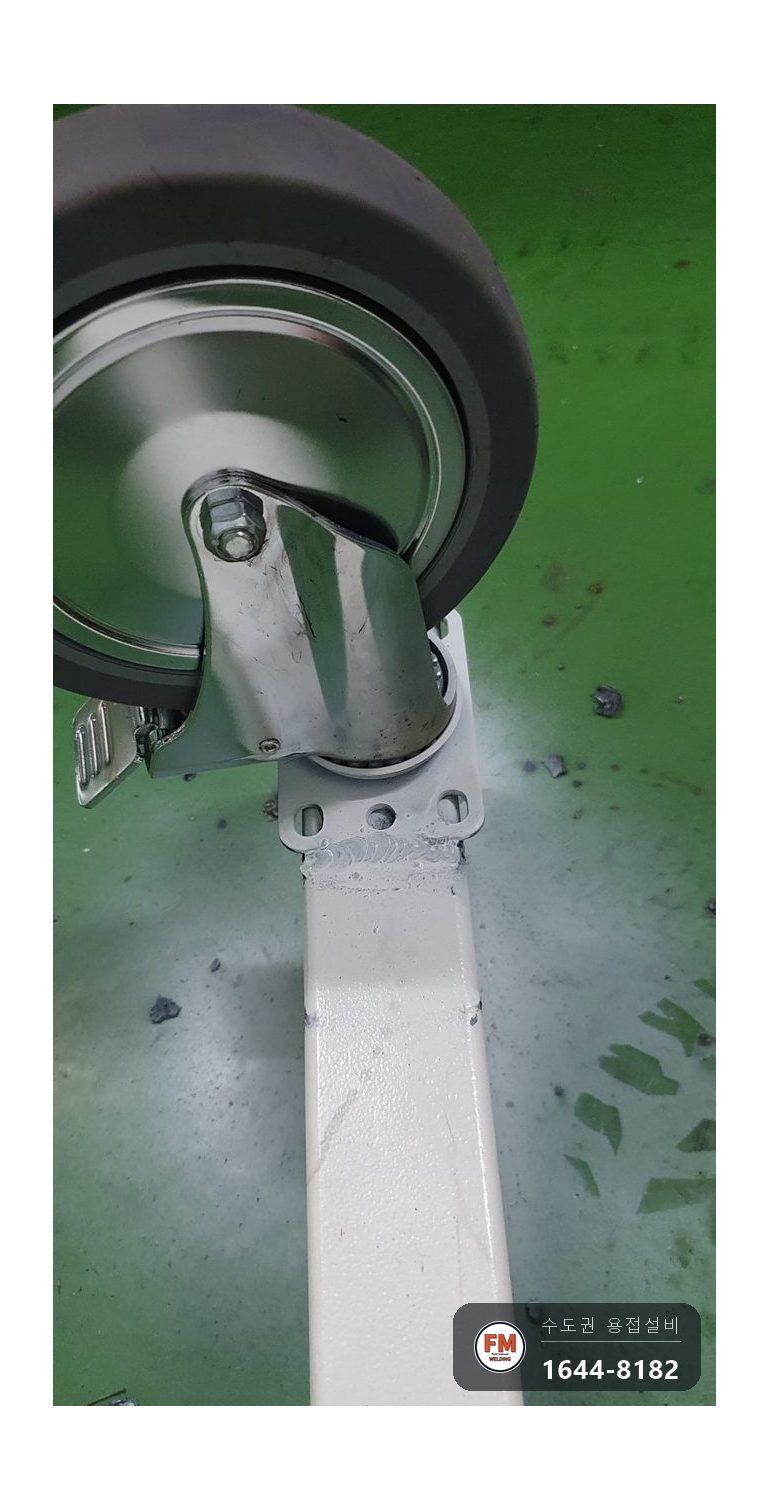

새 바퀴는 프레임과 맞닿는 판 면적이 넓은 제품으로 골랐습니다. 볼트 한 점이 아니라 넓은 면으로 용접돼 붙기 때문에, 바퀴에 실리는 힘이 프레임 여러 곳으로 나뉩니다.

용접부위에는 녹을 막는 스프레이를 뿌렸습니다. 용접 열로 도장이 벗겨진 자리를 그대로 두면 그곳부터 부식이 시작되기 때문입니다.

작업 후 확인한 내용입니다.

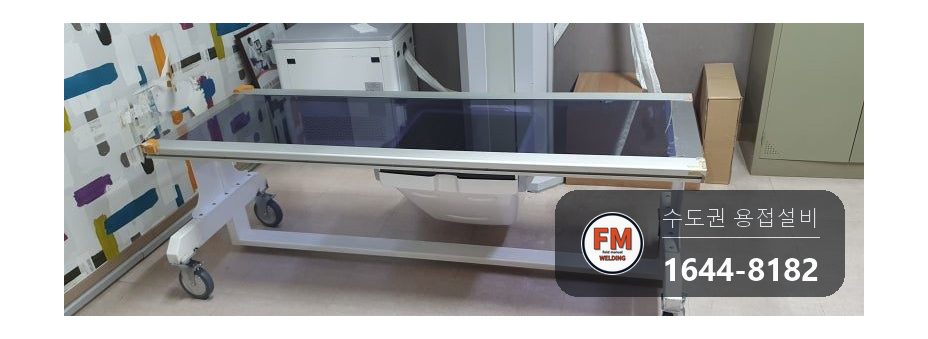

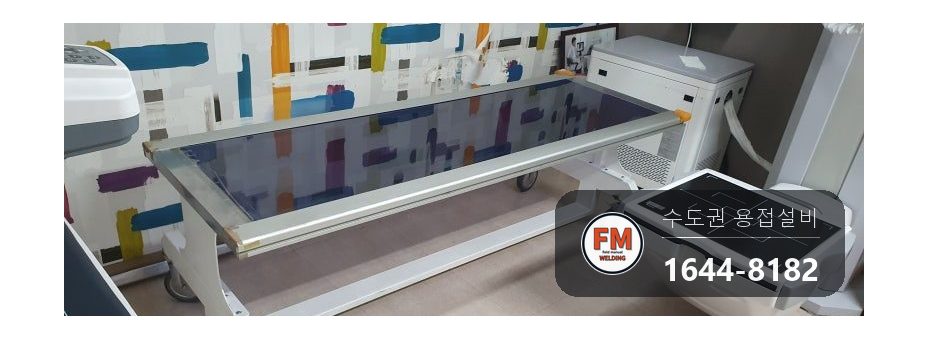

엑스레이 진찰 테이블은 촬영 장비가 바닥 쪽에 놓이고 테이블이 그 위를 덮듯 밀려 들어가야 해서, 높이가 조금만 달라져도 쓸 수 없습니다.

원래 테이블과 장비 사이에는 새끼손가락 하나 들어갈 만한 틈이 있었습니다. 재조립한 뒤에도 그 틈이 그대로 남아 장비 위로 딱 맞게 들어가는 것을 확인했고, 문제가 없는지 한 번 더 살핀 뒤 마무리했습니다.
