운동기구·기물, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

병원에서 쓰는 스텐 초음파 세척기가 세척할 때마다 물을 밖으로 넘겼습니다. 물이 뿜어져 나오는 토출구 위쪽을 가려 주던 작은 스텐 부속이 떨어져 나간 것이 원인이었습니다.

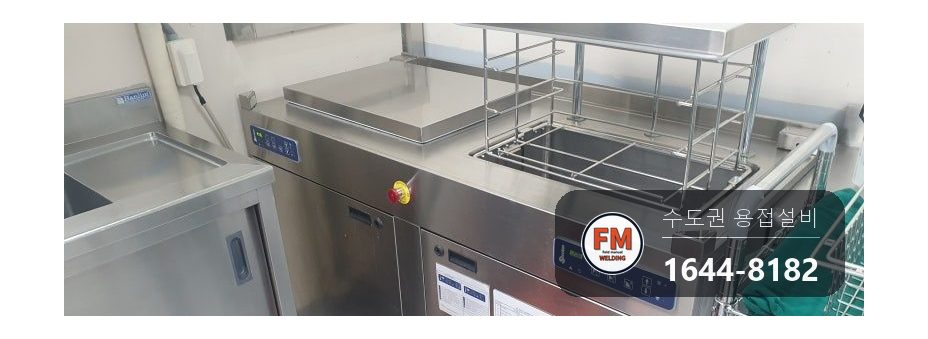

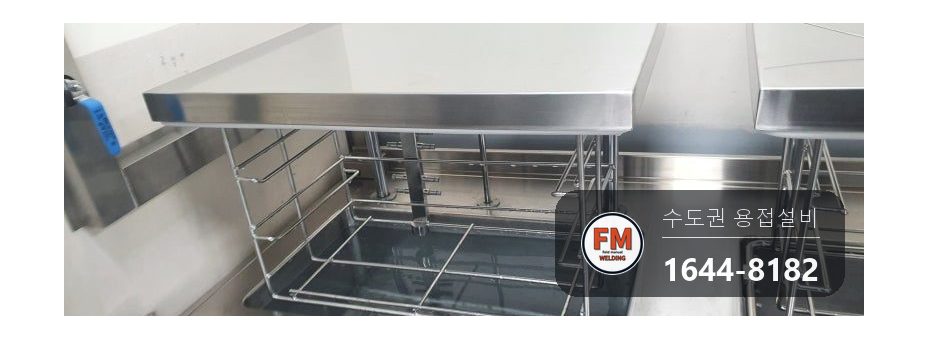

이 세척기는 병원 안의 여러 집기를 소독할 때 씁니다. 뚜껑을 닫으면 집기를 담은 통이 스텐 박스 안으로 내려가고, 벽의 토출구에서 물이 나오며 초음파로 씻어 내는 방식입니다.

운동기구·기물, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

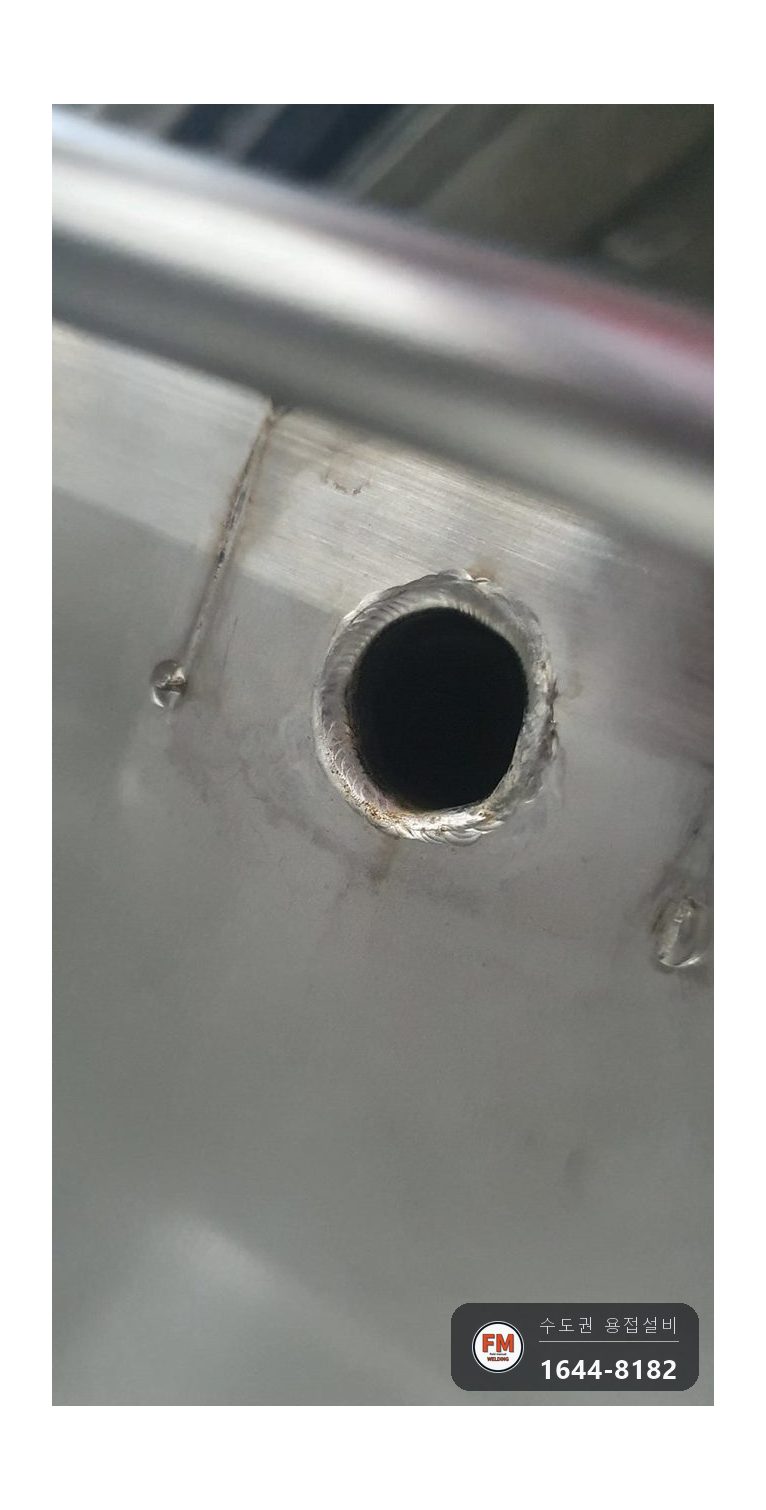

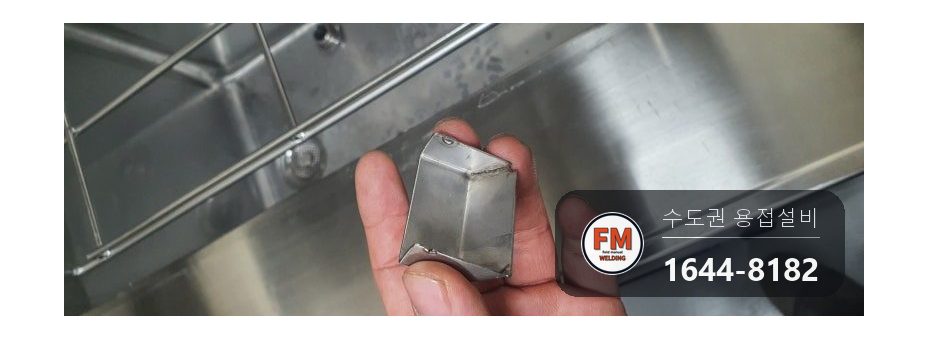

떨어진 부속은 처음부터 네 점만 찍어 붙인 가접 상태였습니다. 토출구 바로 위에 있어 세척기가 돌 때마다 물줄기의 수압을 그대로 받았고, 그 힘이 쌓이자 점 네 개가 버티지 못하고 떨어졌습니다.

단단하게 붙인 용접이라도 한 자리에 힘이 쉬지 않고 걸리면 결국 용접부위에 균열이 생겨 떨어집니다. 점 몇 개로만 붙여 둔 자리는 그때가 훨씬 빨리 옵니다.

부속 자체는 손바닥보다 작지만 맡은 일은 큽니다. 뿜어 나온 물이 위로 튀어 기계 밖으로 나가지 않게 막는 것이 이 부속의 역할이라, 하나만 빠져도 물이 밖으로 흘러넘칩니다.

운동기구·기물, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 떨어진 스텐 부속을 토출구 위 원래 자리에 맞춰 대고, 예전에 가접만 되어 있던 자리를 알곤으로 다시 용접했습니다.
2. 점 몇 군데만 붙이는 데서 그치지 않고, 수압이 걸리는 쪽 둘레를 따라 힘을 받는 부위 전체를 이어서 용접했습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

스테인리스 부속과 스텐 박스를 붙이는 일이라 알곤(TIG) 용접으로 작업했습니다. 불티 없이 좁은 자리를 정밀하게 붙일 수 있어, 장비 안쪽 작은 부속에 맞는 방법입니다.

힘 받는 자리를 넓게 다시 붙였기 때문에 처음 만들어져 나올 때보다 용접 면적이 넓습니다. 같은 수압을 받아도 예전보다 오래 견딥니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

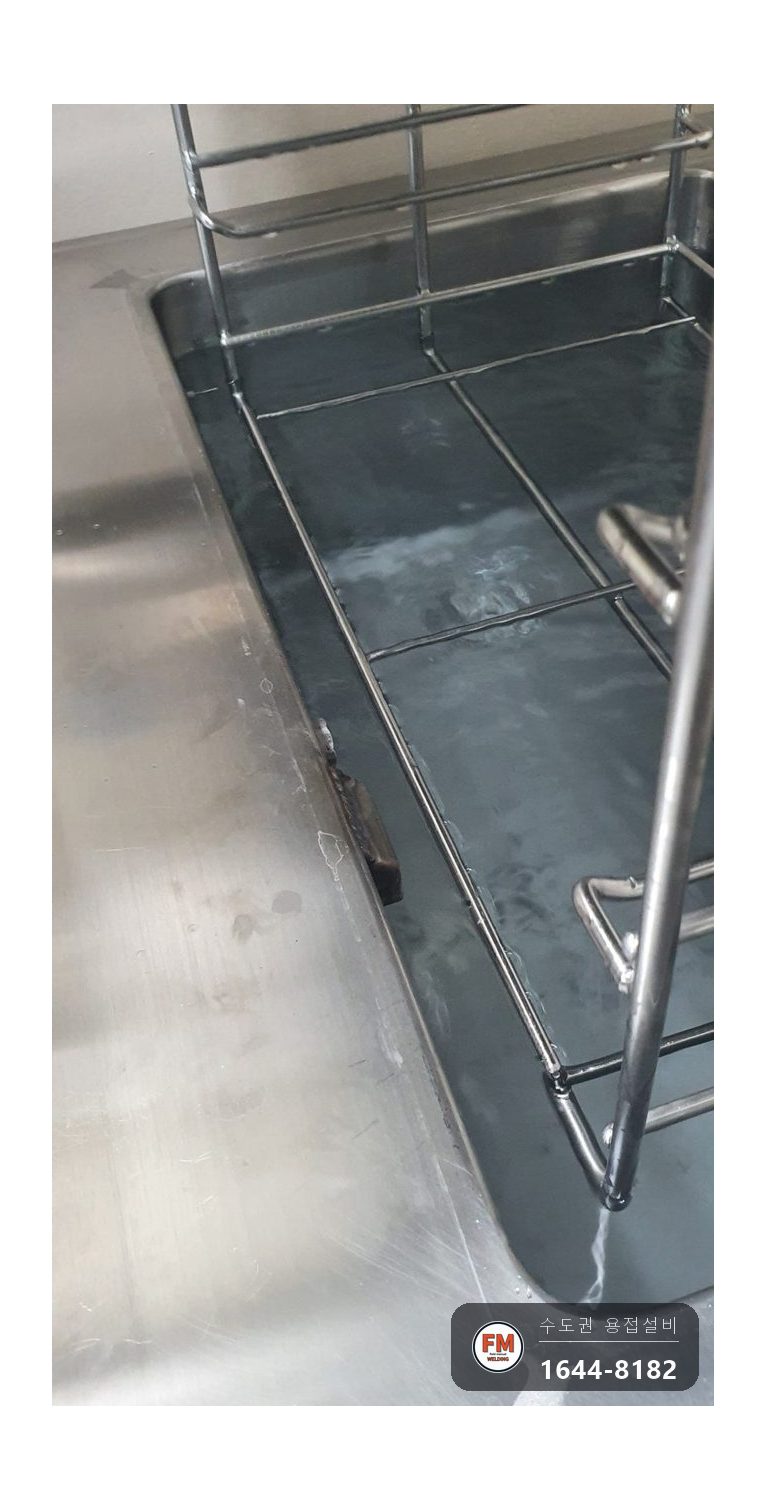

물을 쓰는 장비는 용접을 마친 뒤 반드시 물을 넣고 돌려 봐야 합니다. 세척기에 물을 채워 시운전하며, 붙인 부속이 물줄기를 제대로 막는지와 밖으로 새거나 넘치는 곳이 없는지 확인했습니다.

시운전에서 물이 넘치지 않는 것을 보고 작업을 마쳤습니다. 장비를 만든 곳이 용접 전문이 아니면 힘 받는 자리가 가접으로만 남아 있는 경우가 많아, 에프엠웰딩은 떨어진 곳과 함께 그런 자리까지 다시 붙입니다.
