스튜디오 테이블 바퀴 교체 수리 · 큰 캐스터 베이스판 용접 출장용접

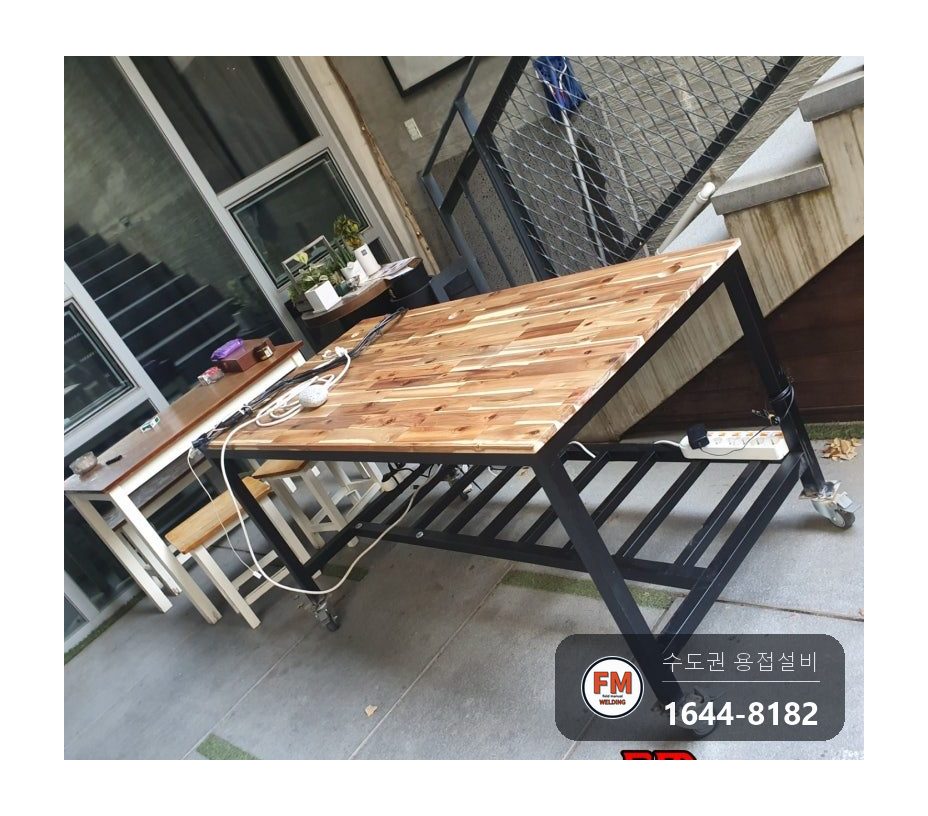

웨딩 촬영과 모델 프로필 촬영을 하는 스튜디오의 이동식 테이블이 잘 굴러가지 않았습니다. 따로 주문해 만든 큰 테이블인데, 상판 크기에 비해 달려 있는 바퀴가 눈에 띄게 작았습니다.

기존 바퀴 4개를 높이를 재서 잘라 내고, 더 큰 캐스터의 베이스판을 중심에 맞춰 용접했습니다.

카트·운반구 · 2019-12-02 · 사진 9장

작업 사진

현장에서 찍은 사진입니다. 순서대로 진행 과정이 담겨 있습니다.

카트·운반구 작업 요약 (2019-12-02)
작업 구분	카트·운반구
주요 증상	주문 제작한 촬영용 테이블이 몸체에 비해 바퀴가 너무 작아 밀어도 잘 굴러가지 않았습니다.
원인	바퀴로 옮기는 물건은 몸체 크기와 무게에 맞는 바퀴를 달아야 적은 힘으로 움직입니다. 테이블뿐 아니라 식당 배식카나 짐 나르는 대차도 같아서, 바퀴가 프레임에 비해 작으면 밀고 당길 때 뻑뻑하고 잘 구르지 않습니다.
조치	기존 바퀴 4개를 높이를 재서 잘라 내고, 더 큰 캐스터의 베이스판을 중심에 맞춰 용접했습니다.
사진	9장

작업 방식 — 크랙 끝까지 파내고 다층으로 살 올리기

주물 · 알루미늄 — 주물은 예열 · 후열 · 서냉, 알루미늄 예열은 두께에 따라

알루미늄 엔진블럭 풀용접 전류 — 150A 전후

보강 철판 — 2T 각파이프에 3T 철판

철 구조물 용접봉 — 저수소계 7016 · 3.2mm

현장에 도착해 확인한 내용입니다.

밀거나 당길 때마다 뻑뻑해서 테이블을 옮기기가 불편했습니다. 부서진 곳은 없었고, 처음 만들 때 고른 바퀴 크기가 맞지 않은 경우였습니다.

같은 증상이라도 원인은 다릅니다.

바퀴로 옮기는 물건은 몸체 크기와 무게에 맞는 바퀴를 달아야 적은 힘으로 움직입니다. 테이블뿐 아니라 식당 배식카나 짐 나르는 대차도 같아서, 바퀴가 프레임에 비해 작으면 밀고 당길 때 뻑뻑하고 잘 구르지 않습니다.

이 테이블은 제작한 곳에서 큰 몸체에 너무 작은 바퀴를 달아 둔 것이 원인이었습니다. 몸체에 맞는 크기로 바꾸는 것이 해결 방법이었습니다.

작업 순서와 방법입니다.

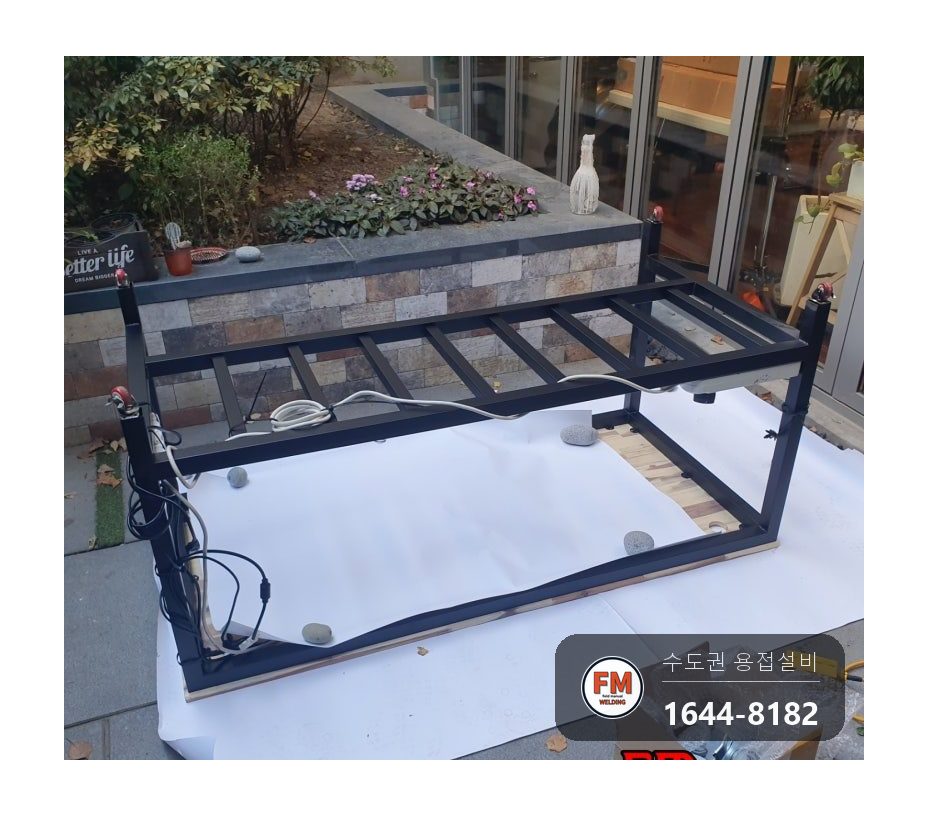

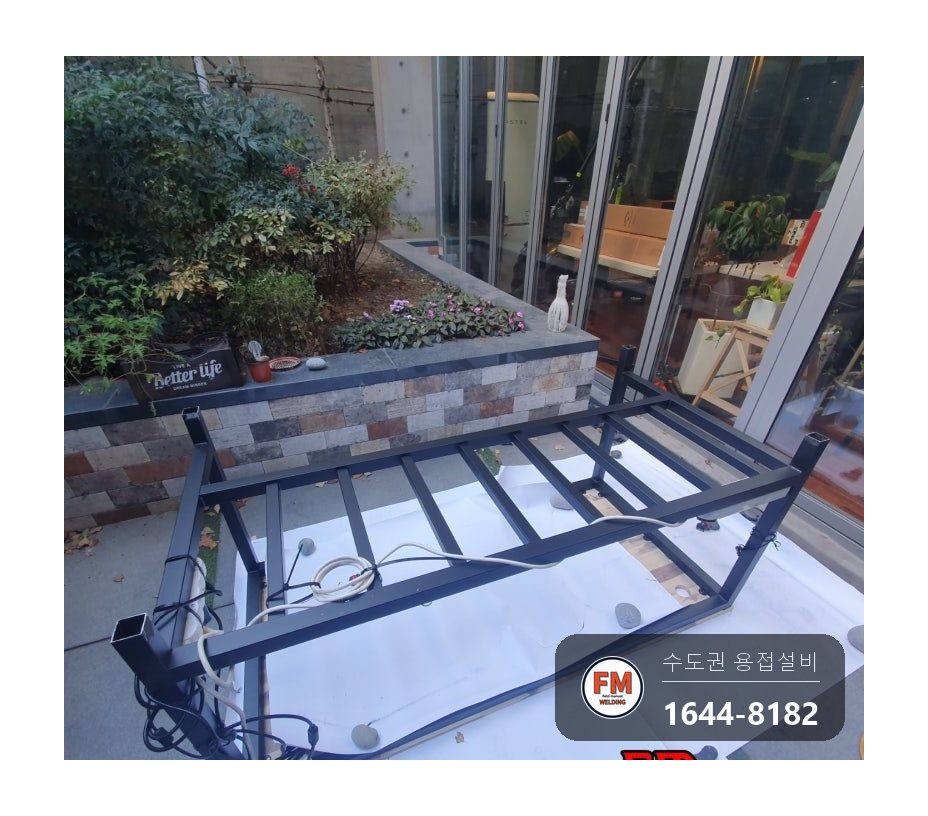

더 큰 바퀴로 바꾸기로 하고, 테이블 다리 끝에 붙어 있던 기존 바퀴 4개를 잘라 냈습니다.

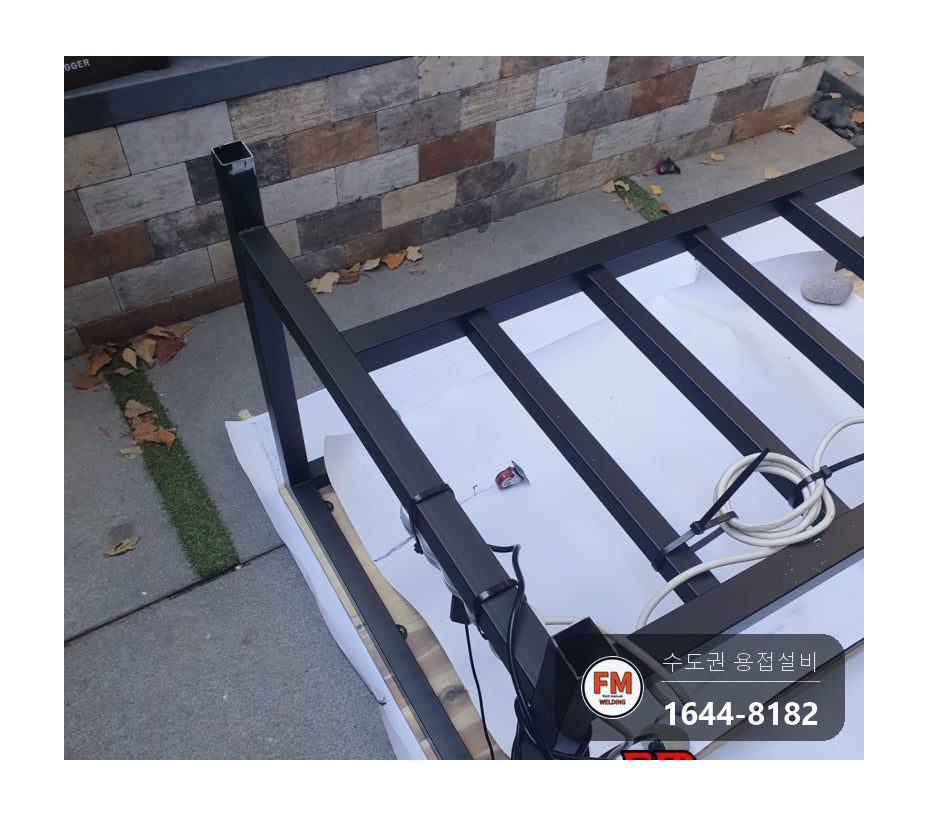

자르기 전에 다리 파이프 높이를 정확히 재서 네 다리 길이를 맞췄습니다. 높이가 어긋나면 바퀴 네 개가 바닥에 고루 닿지 않아 테이블이 덜컹거립니다.

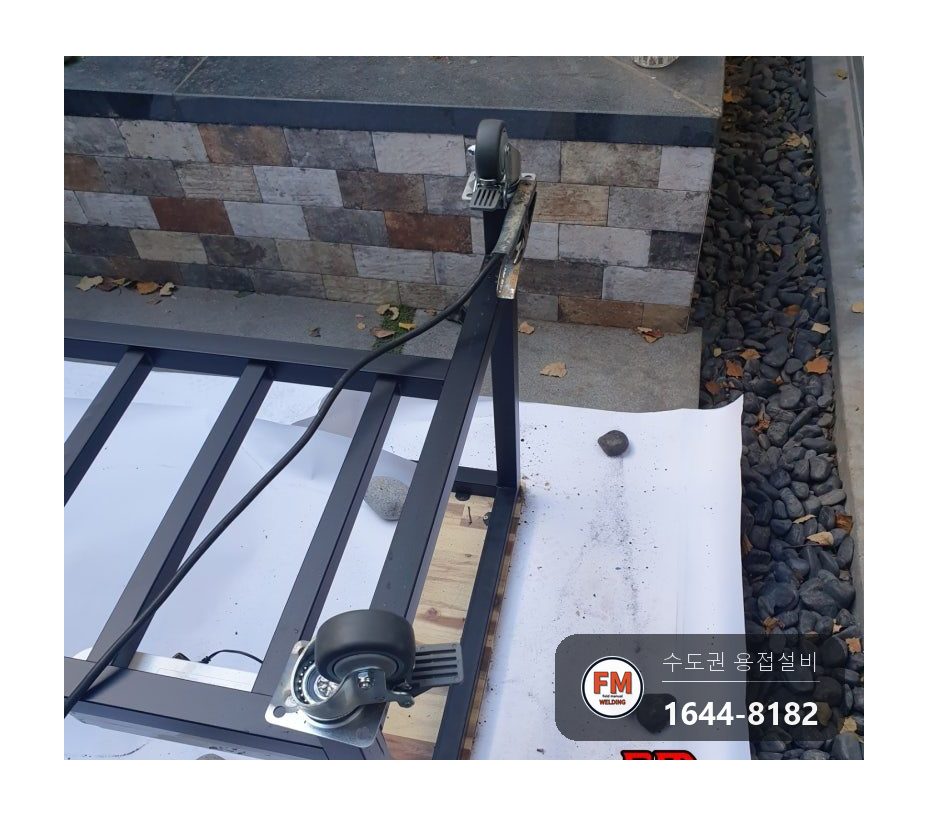

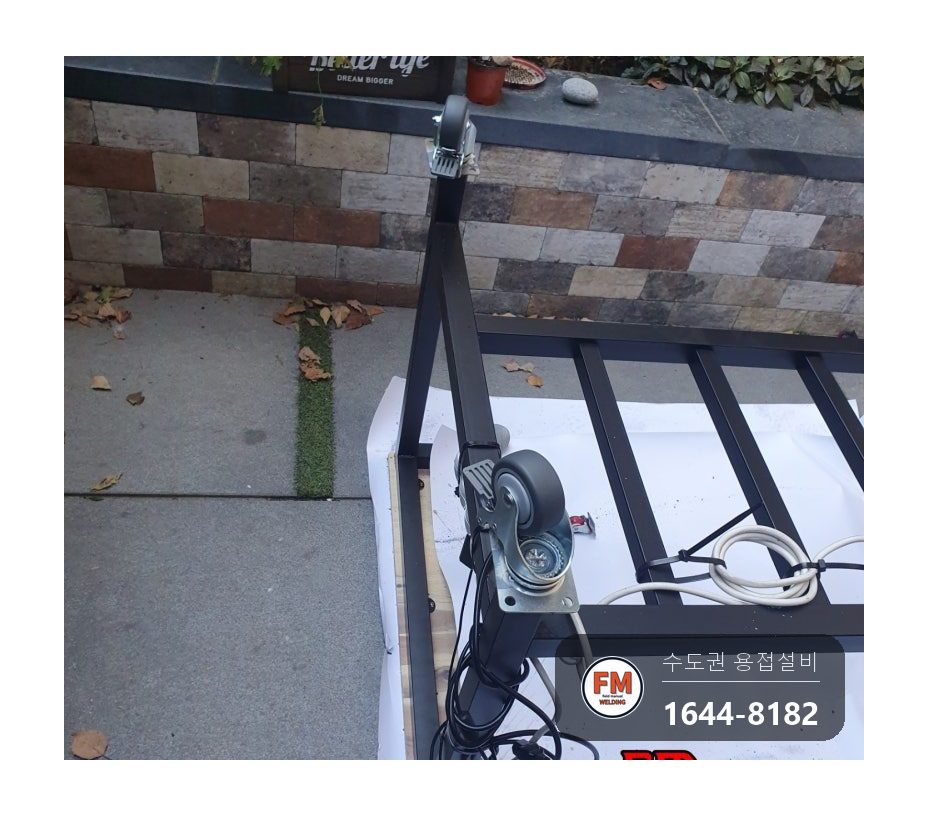

새 캐스터 베이스판의 중심을 다리 파이프에 맞춰 가접(임시로 붙여 두는 용접)으로 자리를 잡은 뒤 본용접으로 고정했습니다.

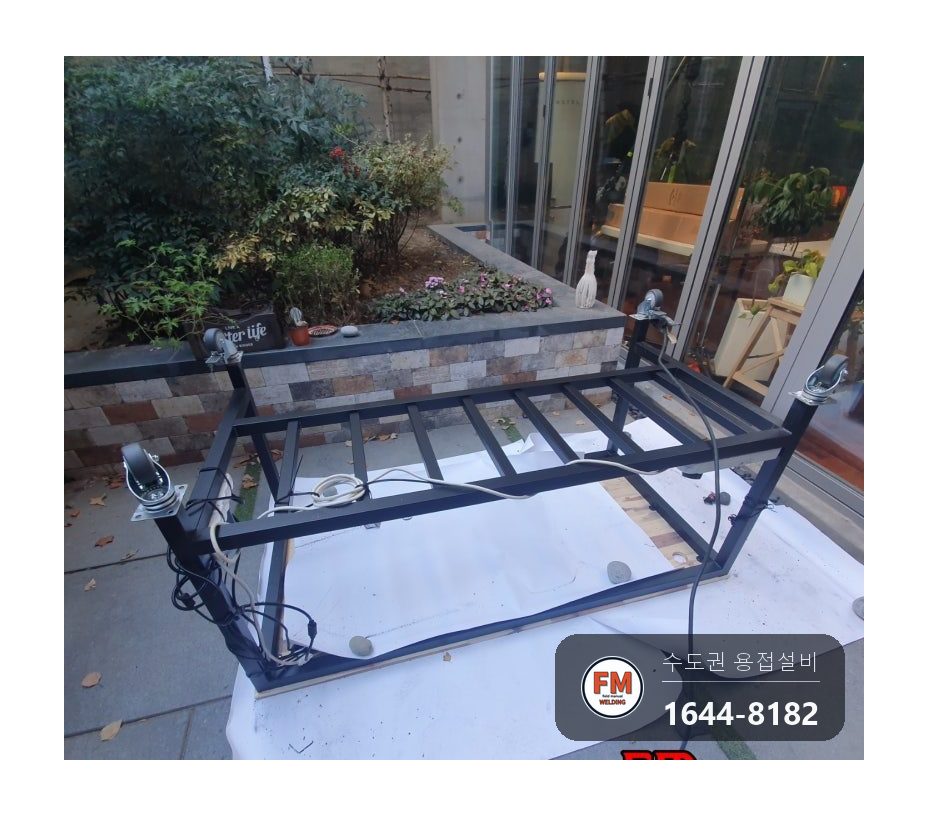

네 군데 모두 같은 순서로 교체를 마쳤습니다.

사용한 자재와 장비입니다.

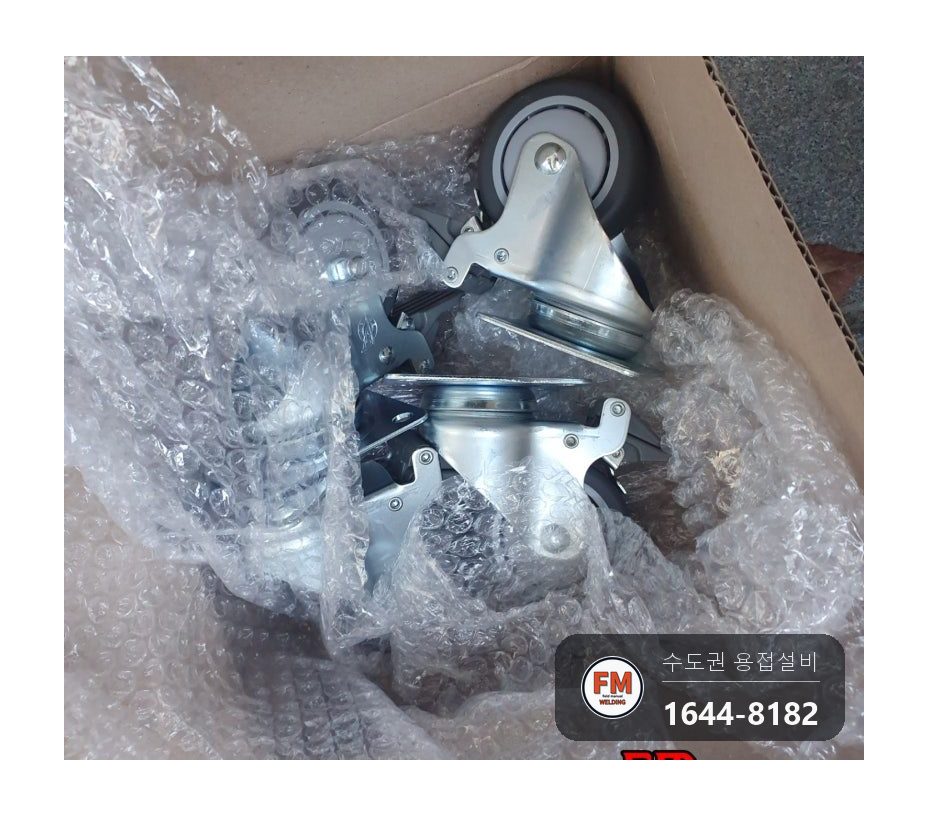

기존보다 큰 캐스터 바퀴 4개를 미리 준비해 갔습니다. 용접 장비와 함께 싣고 가서 현장에서 곧바로 바꿔 달았습니다.

새 바퀴는 위쪽 베이스판째 다리 끝에 용접해 붙였습니다. 다리를 자르고 베이스판을 붙이는 방식이라 높이 맞추기가 작업의 핵심이었습니다.

작업 후 확인한 내용입니다.

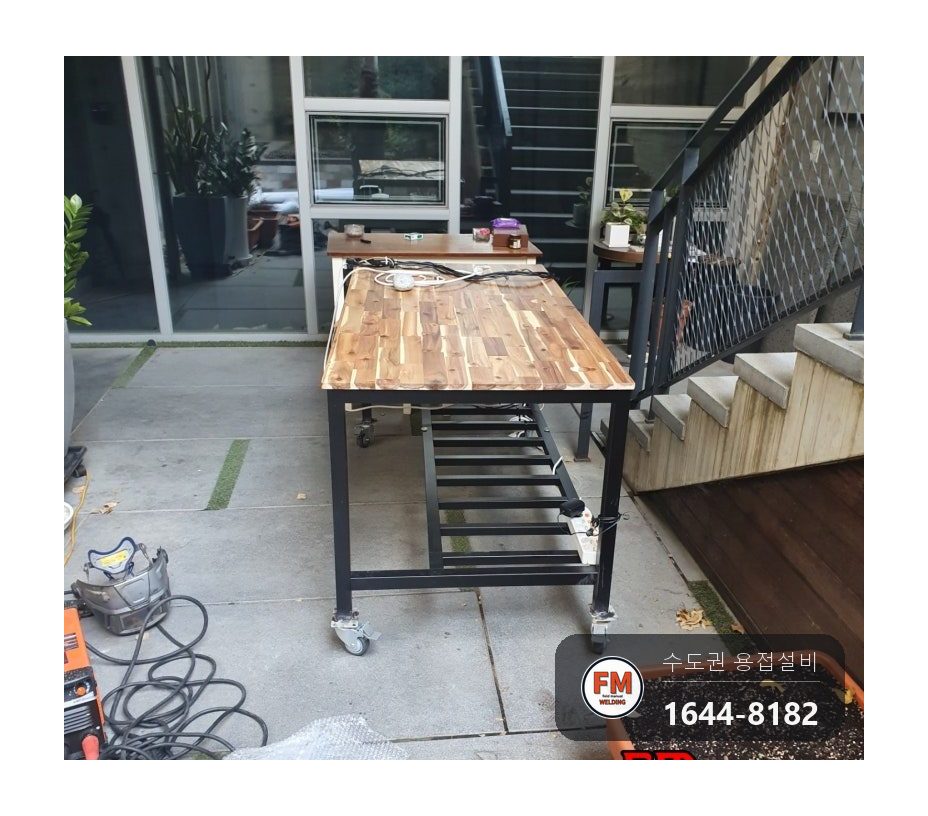

교체를 마친 뒤 테이블을 밀어 보며 적은 힘으로도 쉽게 움직이는 것을 확인했습니다. 그동안 뻑뻑하던 바퀴 네 군데가 모두 부드럽게 굴렀습니다.
