웨딩숍 황동 주물 초인종 수리 · 깨진 부속 알곤용접 태엽 조립 출장용접

웨딩드레스 대여 매장 출입문에 달린 황동(신주) 주물 초인종이 깨졌습니다. 바깥에서 태엽을 감아 주면 그 태엽이 풀리며 종을 쳐서 소리를 내는 기계식 초인종입니다.

깨진 자리를 연마하고 분해한 뒤 부속을 먼저 임시로 고정해 작동을 맞춰 보고, 알곤으로 용접해 다시 조립했습니다.

기계 부품 용접 · 2019-09-30 · 사진 8장

작업 사진

현장에서 찍은 사진입니다. 순서대로 진행 과정이 담겨 있습니다.

기계 부품 용접 작업 요약 (2019-09-30)
작업 구분	기계 부품 용접
주요 증상	태엽을 돌려 종을 울리는 황동(신주) 주물 초인종의 부속 하나가 깨져 떨어져 있었습니다.
원인	고치는 방법은 작동 원리에서 정해졌습니다. 깨진 부속이 원래 자리와 높이를 조금이라도 벗어나면 종에 닿지 못해 초인종이 울리지 않습니다.
조치	깨진 자리를 연마하고 분해한 뒤 부속을 먼저 임시로 고정해 작동을 맞춰 보고, 알곤으로 용접해 다시 조립했습니다.
사진	8장

작업 방식 — 크랙 끝까지 파내고 다층으로 살 올리기

주물 · 알루미늄 — 주물은 예열 · 후열 · 서냉, 알루미늄 예열은 두께에 따라

알루미늄 엔진블럭 풀용접 전류 — 150A 전후

보강 철판 — 2T 각파이프에 3T 철판

철 구조물 용접봉 — 저수소계 7016 · 3.2mm

현장에 도착해 확인한 내용입니다.

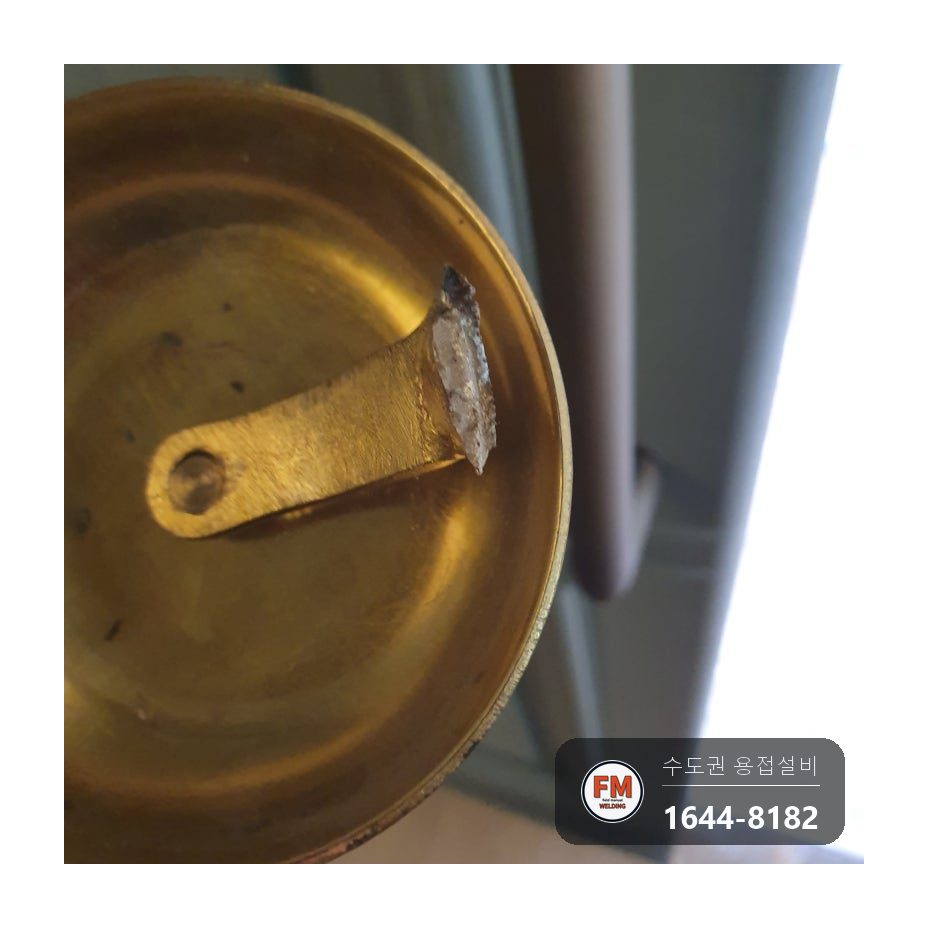

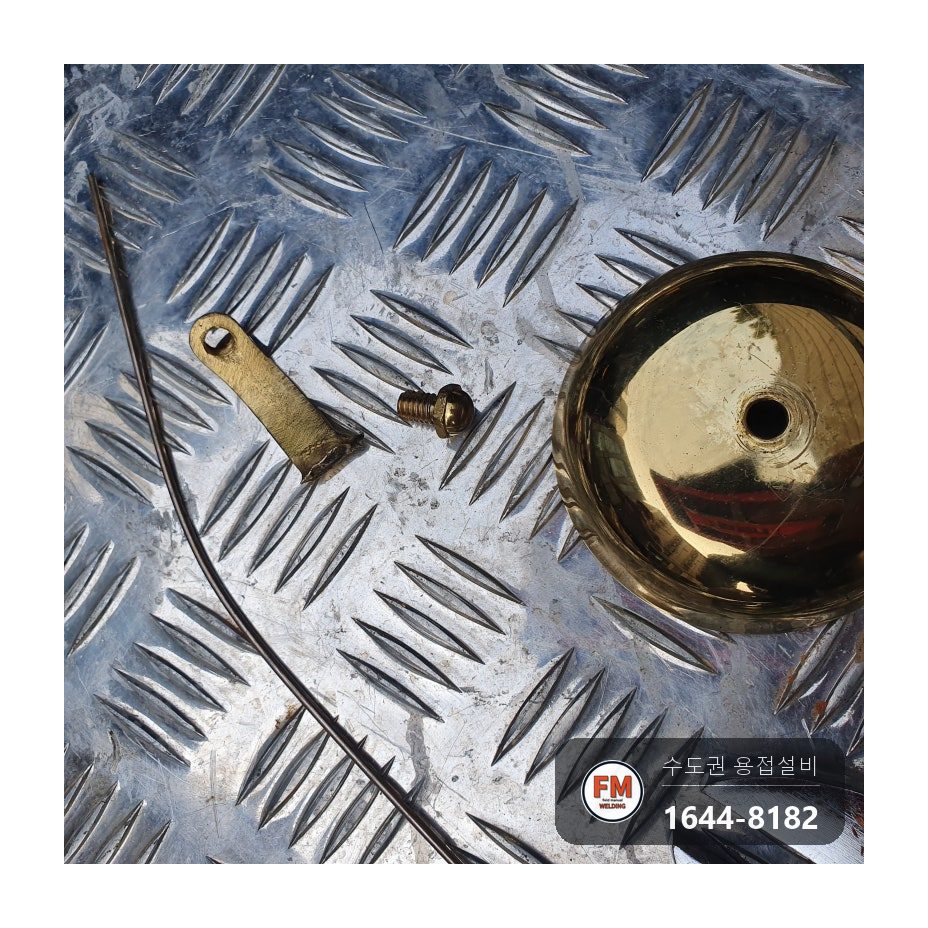

초인종 부속 하나가 부러져 떨어져 있었고, 태엽 부분도 풀려 있었습니다.

장식 소품처럼 보여도 소리를 내는 장치라 부속 위치가 조금만 달라져도 제 기능을 하지 못합니다. 원래 달려 있던 자리 그대로 되돌려야 하는 수리였습니다.

같은 증상이라도 원인은 다릅니다.

고치는 방법은 작동 원리에서 정해졌습니다. 깨진 부속이 원래 자리와 높이를 조금이라도 벗어나면 종에 닿지 못해 초인종이 울리지 않습니다.

황동은 구리와 아연을 섞은 합금입니다. 아연이 들어 있어 용접할 때 연기가 많이 나고, 녹은 쇳물이 탁하게 보여 경계를 가려내기 어렵습니다. 비철금속 가운데서도 손이 많이 가는 재질입니다.

보수가 되는지 안 되는지는 사진을 보면 먼저 판단할 수 있습니다. 이 초인종도 사진으로 깨진 모양을 확인하고 보수가 가능하다고 본 뒤 현장으로 갔습니다.

작업 순서와 방법입니다.

깨진 자리를 그라인더로 연마해 이물질을 걷어 냈습니다. 어떤 재질이든 용접할 자리에 이물질이 남아 있으면 잘 붙지 않습니다.

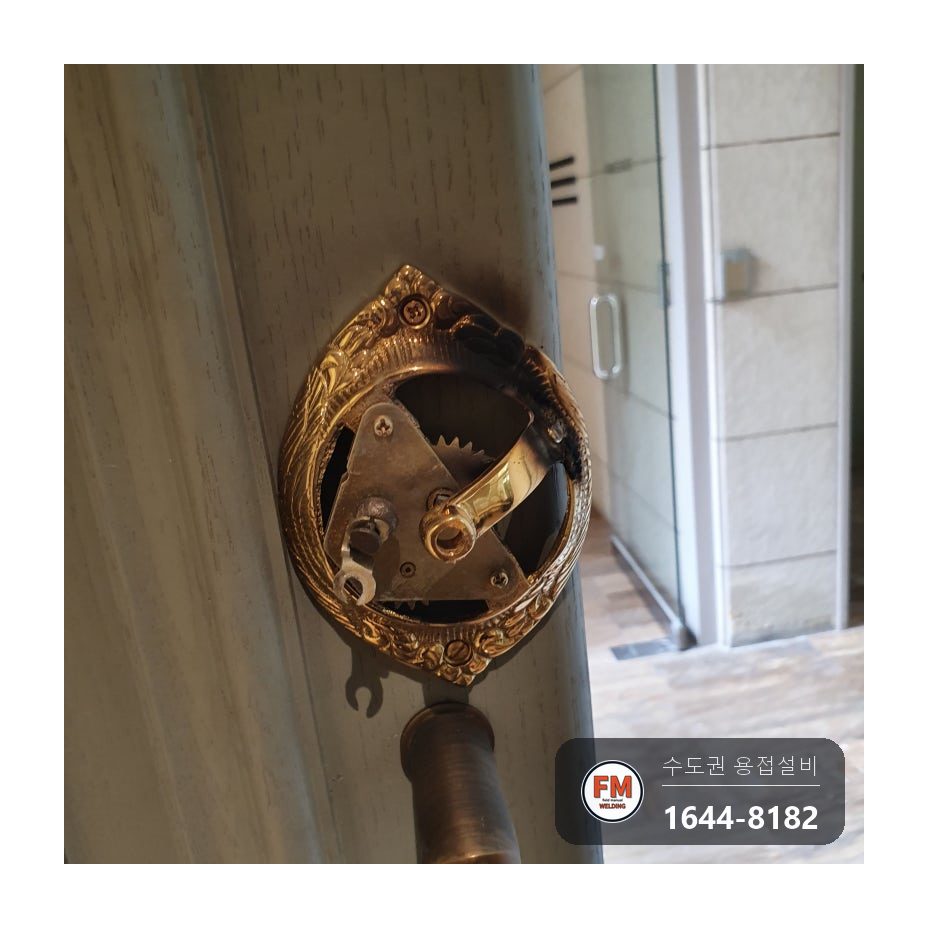

조립된 채로는 안팎으로 용접할 수 없어서 초인종을 분해했습니다. 부속을 먼저 붙이고 나머지 부속을 끼워 맞추는 순서로 진행했습니다.

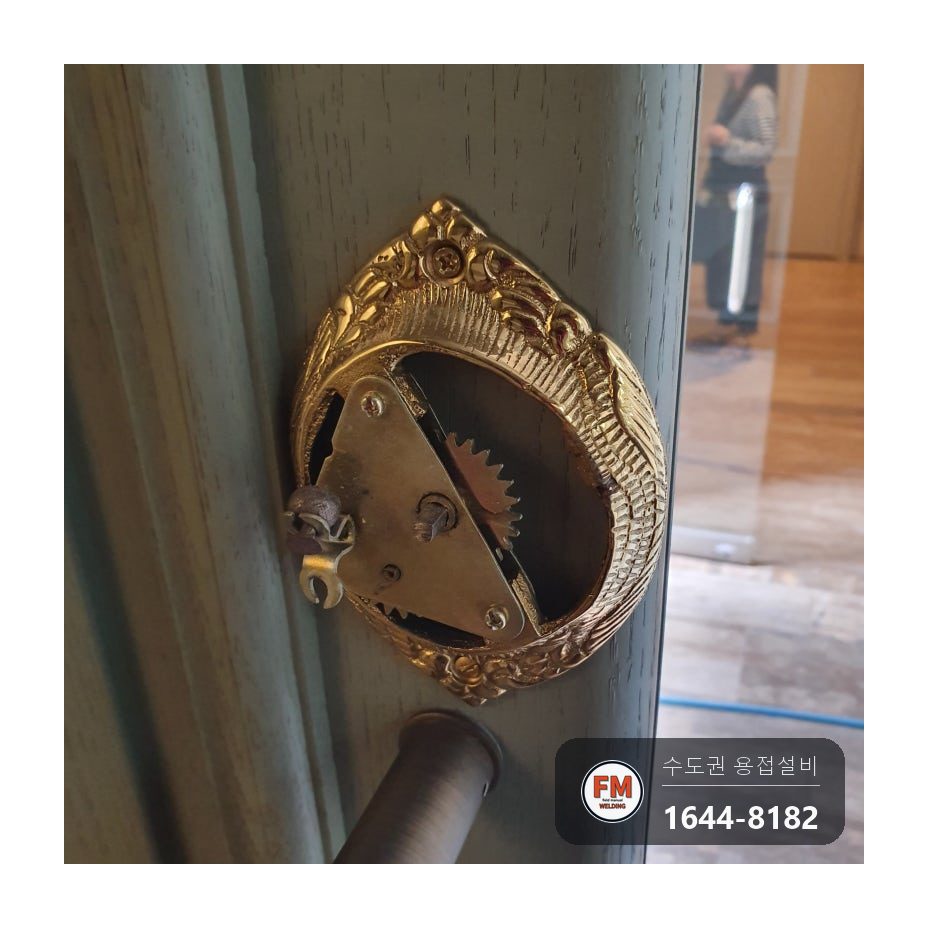

깨진 부속을 가용접(임시로 붙여 두는 용접)으로 고정한 다음 다른 부속을 조립해 정상으로 움직이는지부터 확인했습니다. 높낮이가 맞지 않으면 기능에 문제가 생기기 때문입니다.

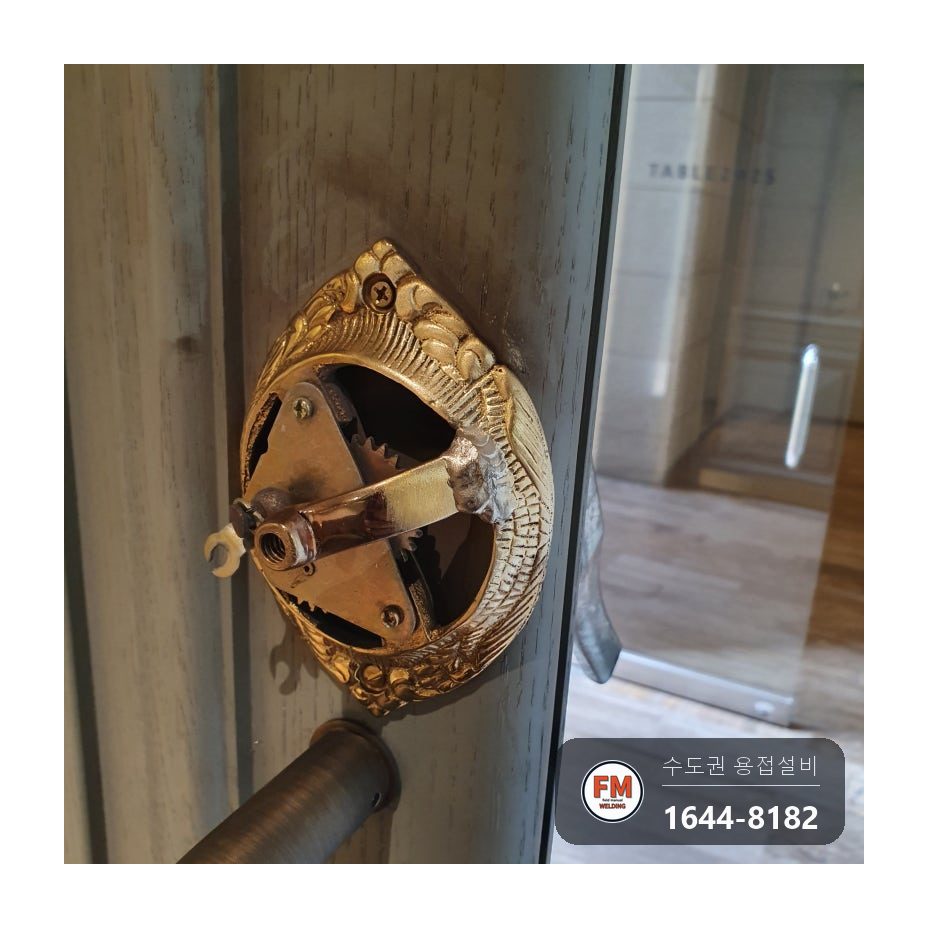

작동이 맞는 것을 본 뒤 알곤으로 전체를 튼튼하게 용접했습니다.
풀려 있던 태엽도 조여 달라는 말씀에 다시 조립해 드렸습니다.

사용한 자재와 장비입니다.

황동은 알곤으로 붙였습니다. 철·스텐과 동·황동·알루미늄·마그네슘 같은 비철금속은 재질마다 용접 방법이 다르고, 성분에 맞는 용접봉을 고르지 못하면 얼마 가지 못해 다시 부러집니다.

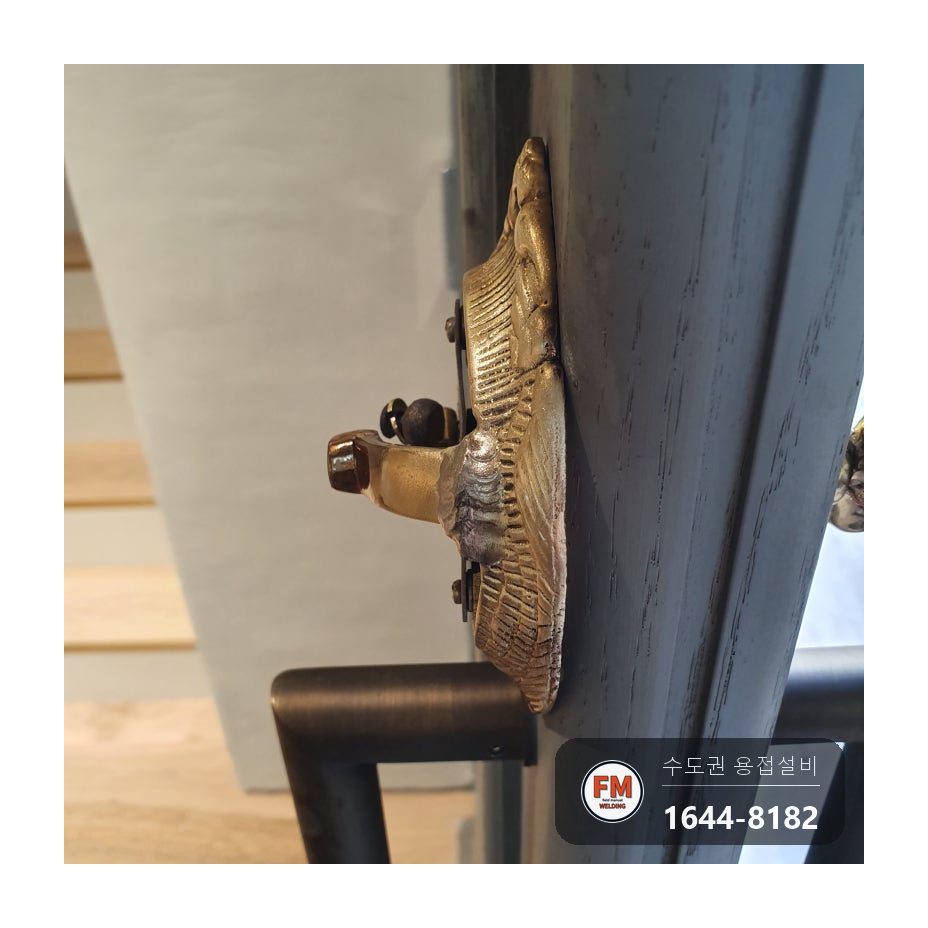

용접한 자리 둘레에 검게 그을린 자국이 남는데, 아연이 타면서 생긴 그을음입니다. 천으로 닦으면 지워지는 정도라 초인종 기능과는 상관이 없습니다.

작업 후 확인한 내용입니다.

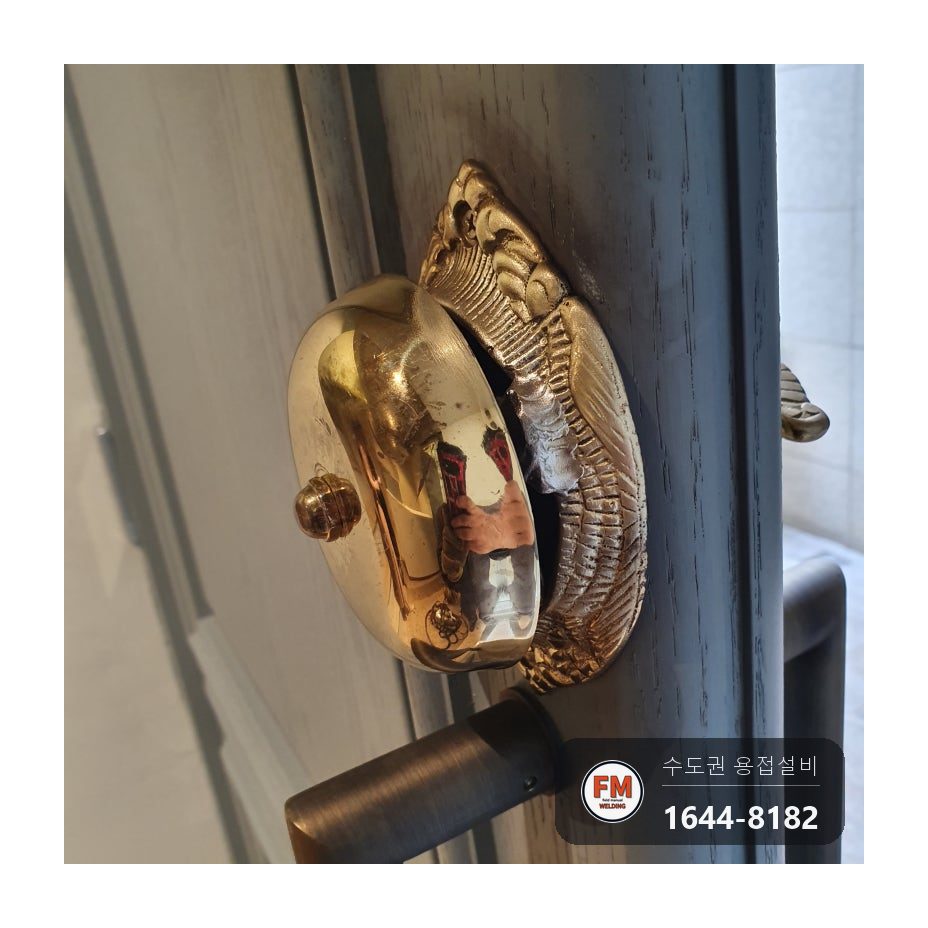

다시 조립한 초인종의 태엽을 돌려 종이 다시 소리를 내는지 직접 확인했고, 그 모습을 동영상으로 남겼습니다.

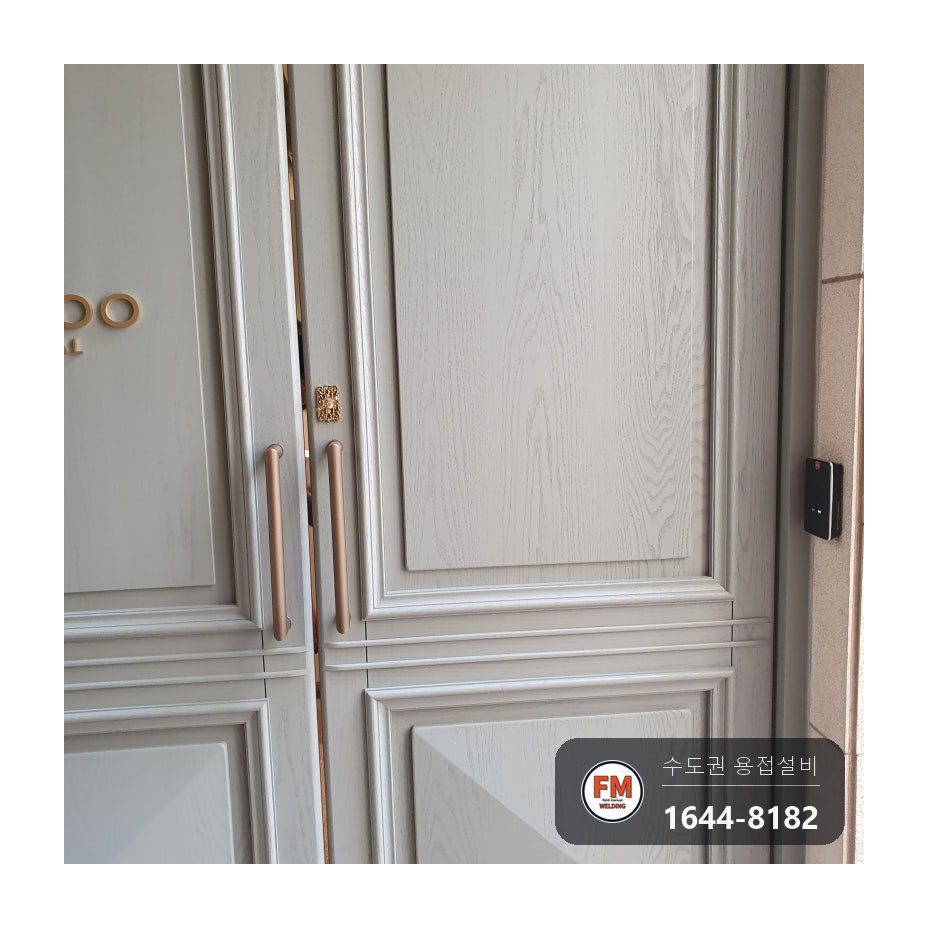

풀려 있던 태엽까지 조인 상태로 출입문에 다시 달아 마무리했습니다.
