놀이·운동시설, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

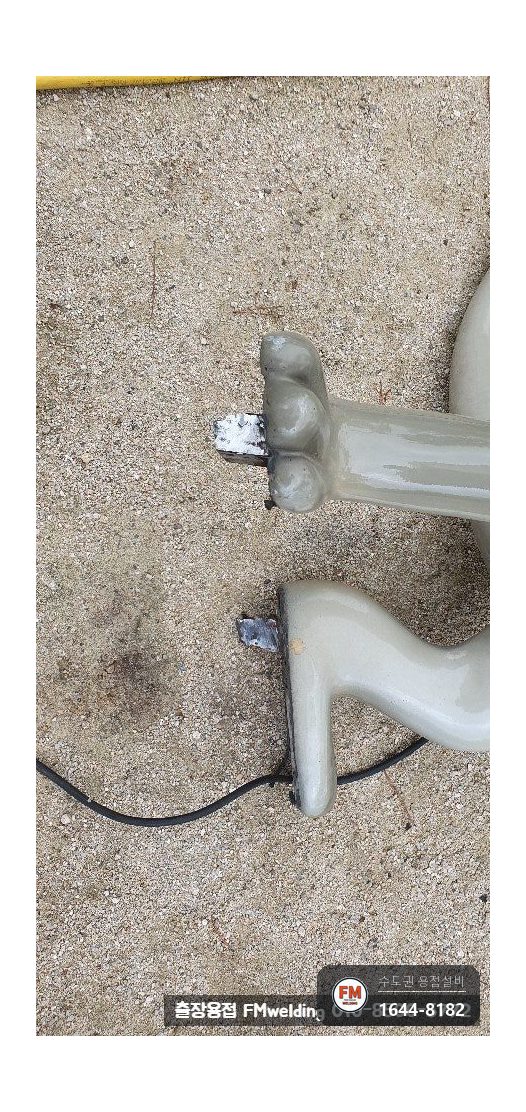

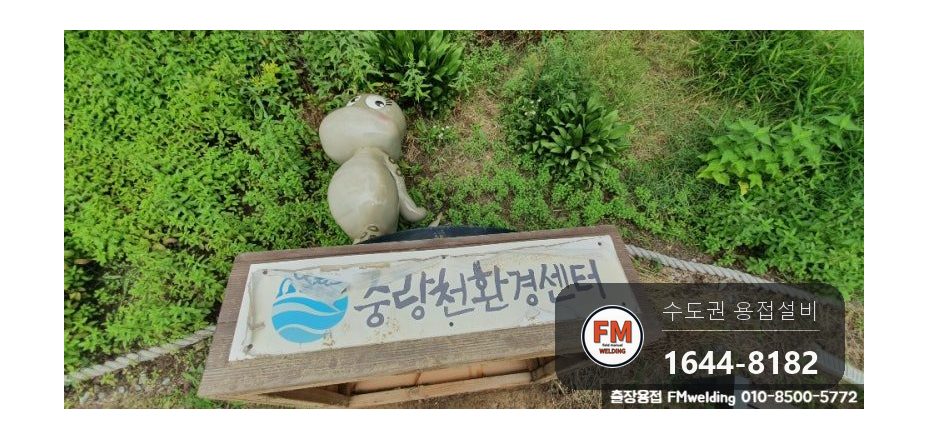

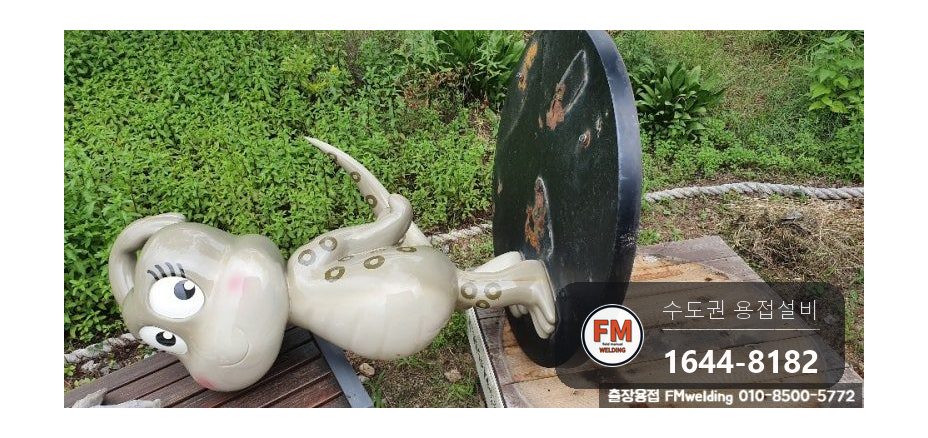

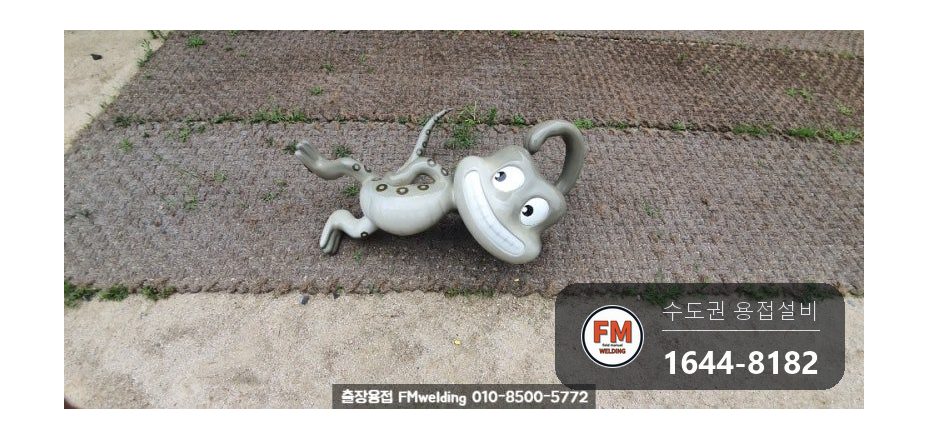

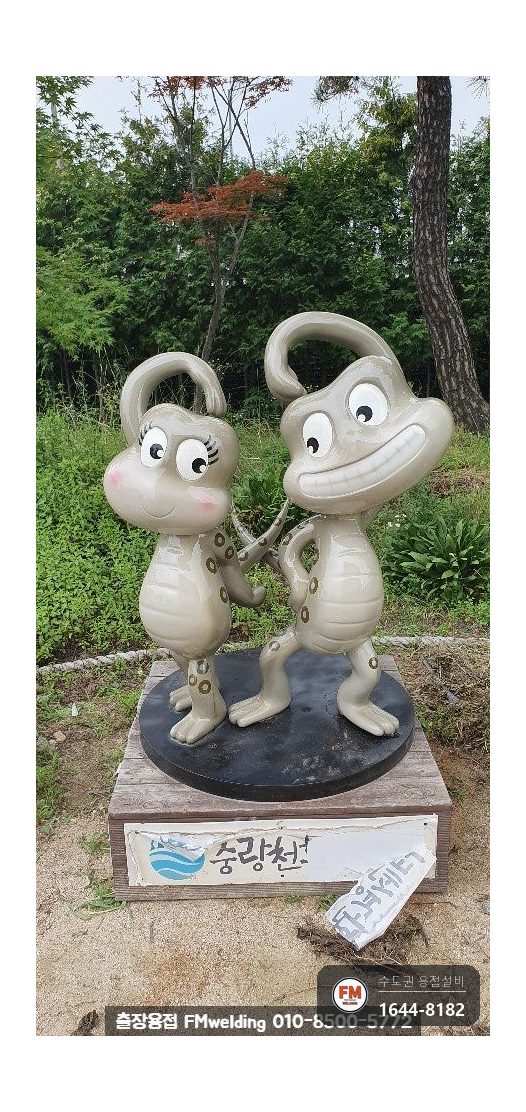

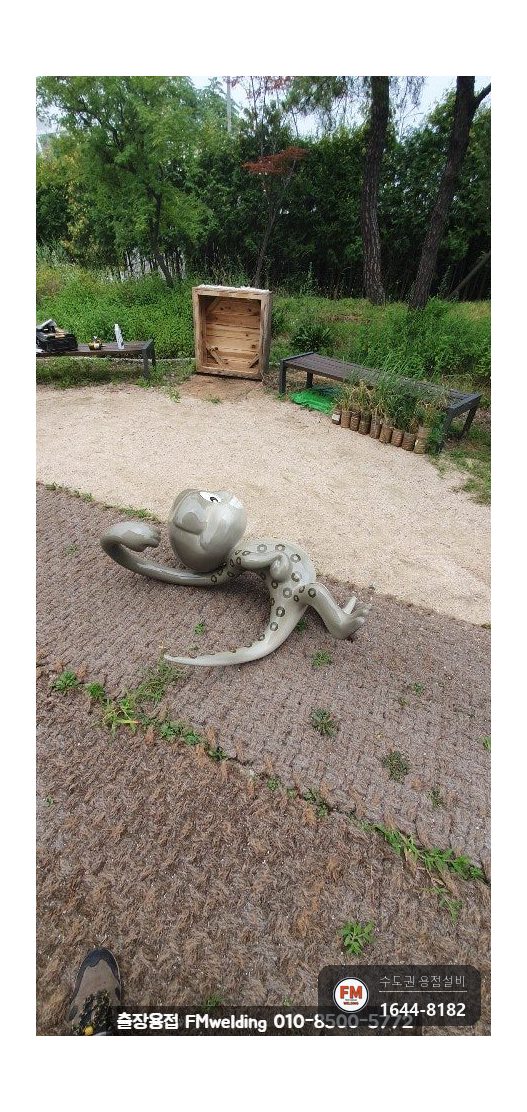

환경센터 앞 워터파크의 조형물이 바닥에서 떨어져 보수 요청을 받았습니다. 아래쪽 용접부가 부식되어 힘이 빠진 탓이었습니다.

물놀이 온 아이들이 조형물을 잡고 사진을 찍거나 밀고 흔들며 놀곤 합니다. 조형물에는 이런 반복 하중으로 피로가 계속 쌓여 있었습니다.

아이가 매달린 순간 떨어졌다면 크게 다칠 수 있는 곳입니다. 사고가 나기 전에 연락을 주셔서 다행이었습니다.

놀이·운동시설, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

기존에 해 둔 작업을 보니 전기용접으로 점 몇 개만 가접(테크)해 끝내 놓았습니다. 무게도 있고 아이들이 매달리기까지 하는 조형물인데 붙은 면적이 거의 없었습니다.

점 몇 개로만 붙이면 용접부가 떨어져 또 보수해야 하니 비용을 두 번 쓰게 됩니다.

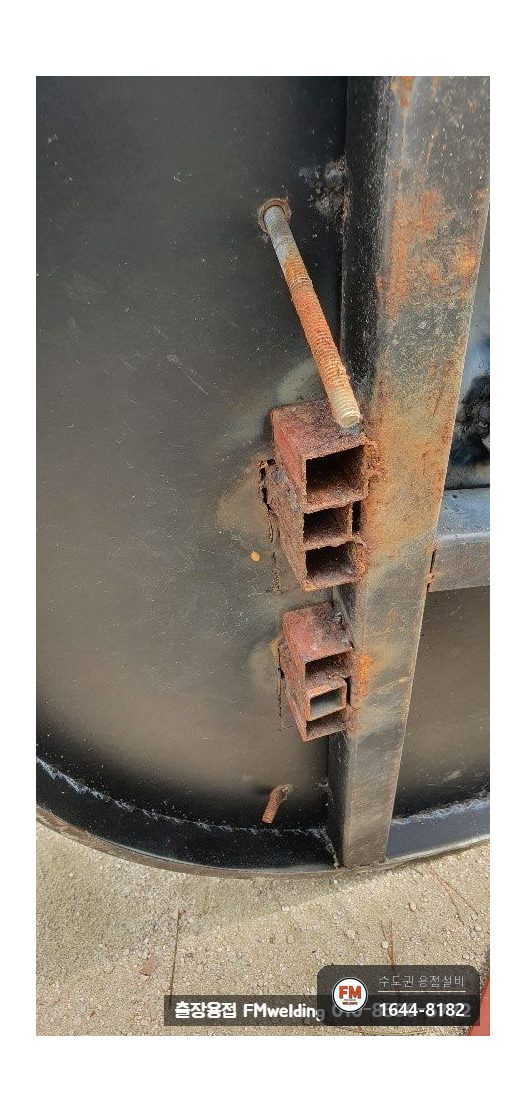

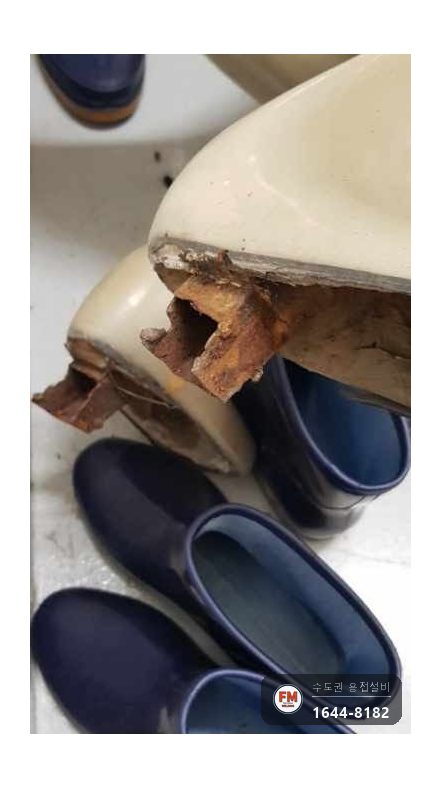

칠도 제대로 돼 있지 않아 부식이 심하게 진행돼 있었습니다. 방치하면 부식된 곳이 더 약해져 남은 부분도 떨어집니다.

녹은 한 번 생기면 옆으로 계속 퍼집니다. 녹을 없애지 않고 용접하면 잘 붙지도 않고 부식도 더 빨라집니다.

놀이·운동시설, 어떻게 고쳤나요?

작업 순서와 방법입니다.

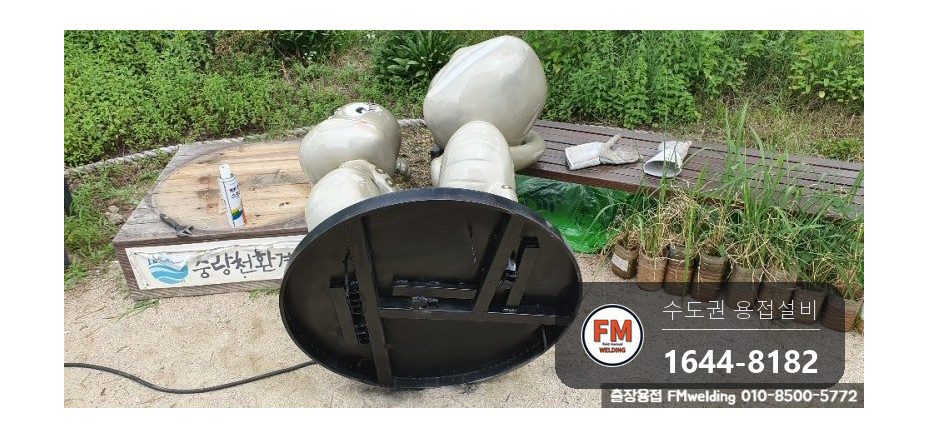

1. 용접부가 아래쪽 원형철판 밑에 가려져 있고 조형물 발바닥은 실리콘으로 덮여 있어 손을 댈 방법이 없었습니다. 하부 나무프레임과, 조형물이 고정된 원형철판을 서로 떼어 냈습니다.

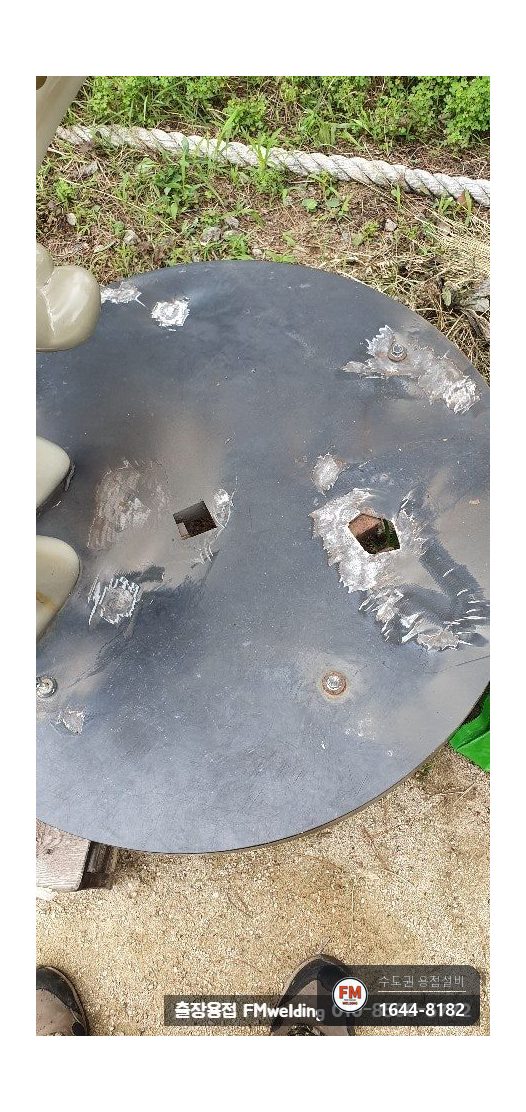

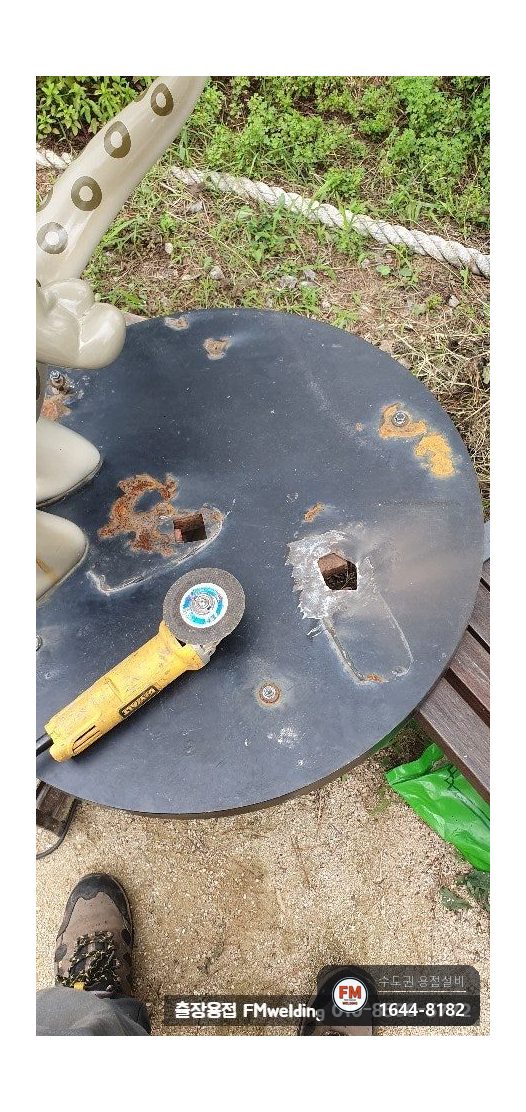

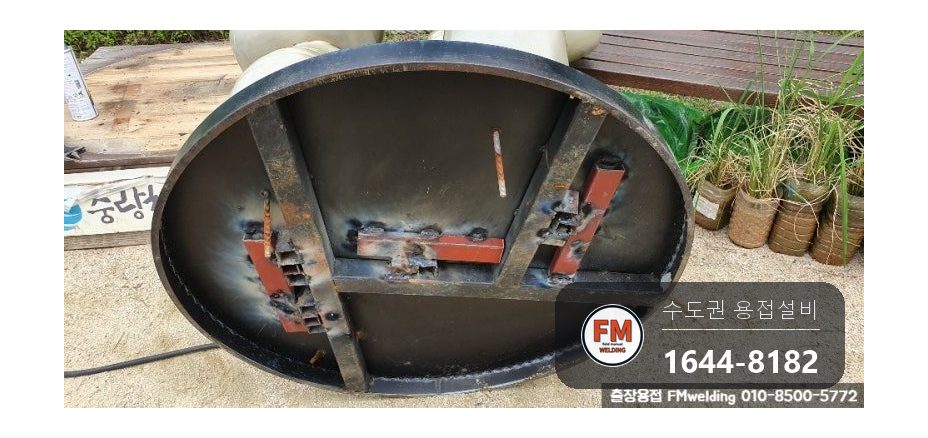

2. 그라인더로 녹을 남김없이 갈아 냈습니다. 용접부 말고도 아래쪽 원형철판 역시 부식이 번지는 중이어서 녹이 슨 곳을 전부 제거했습니다.

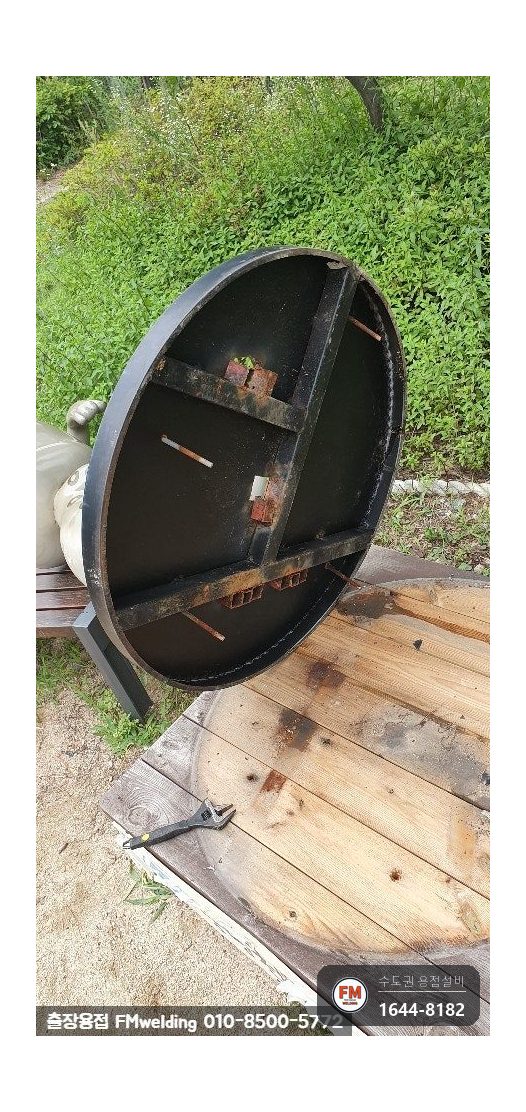

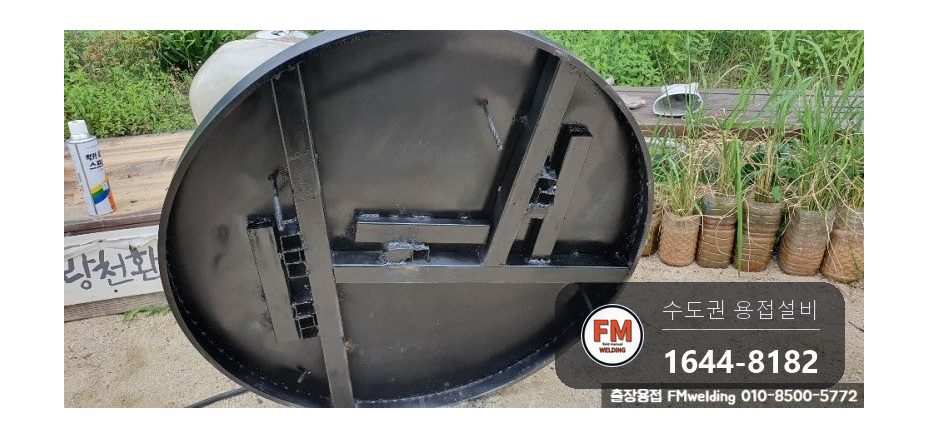

3. 원형철판 아래 각파이프의 녹을 없앤 다음 옆으로 보강대를 대고 통째로 용접했습니다. 떨어진 곳뿐 아니라 아직 붙어 있던 곳에도 보강대를 더 달았습니다.
4. 떨어졌던 조형물을 원래 자리에 맞춰 붙이고, 녹이 슬지 않게 전체를 칠했습니다. 아래쪽 고정 프레임은 처음부터 칠이 안 된 상태여서 녹을 벗긴 뒤 새로 도색했습니다.
5. 원형철판 윗면에도 녹이 번지고 있어 벗겨 내고 칠했습니다. 방치하면 부식으로 철판에 구멍이 생깁니다.
6. 나무프레임과 원형철판을 원래대로 다시 맞춰 조립했습니다. 꼬리가 엇갈리는 부분이 있어 시설관리자분이 거들어 주신 덕분에 자리를 맞췄습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

보강대는 원형철판 아래 각파이프 옆에 덧대었습니다. 아이들이 매달리는 무게를 한 점이 아니라 넓은 면으로 받게 하려는 것입니다.

바깥에 세우는 조형물은 스테인리스로 만들면 철보다 오래 버팁니다. 스테인리스도 등급에 따라 녹이 생기기는 하지만 철보다 부식이 적습니다.

재료비가 조금 더 들어도 나중에 들어가는 보수 비용보다는 적습니다. 밖에 세우는 물건일수록 어떤 재질을 쓰느냐에 따라 수명이 갈립니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

조립이 끝난 뒤 빠뜨렸거나 모자란 부분이 없는지 다시 살폈습니다.

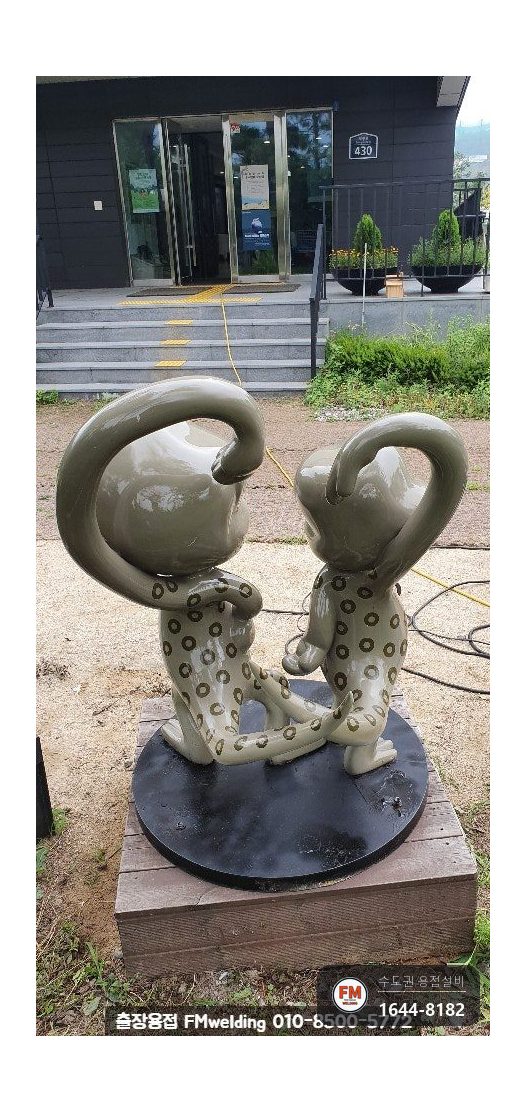

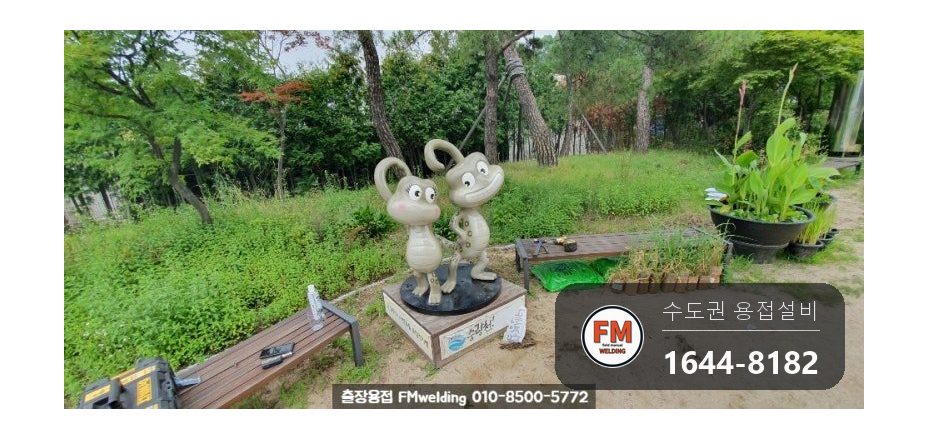

칠이 덜 된 곳을 마저 칠하고 조형물을 원래 위치로 옮겨 마무리했습니다. 아이들이 매달리기도 하고 조형물 무게도 있어서 전체적으로 보강을 해 두었습니다.
