놀이·운동시설, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

헬스클럽 쪽에서 공간을 아낄 수 있는 풀업바를 달아 달라고 하셨습니다.

운동기구는 용접이 허술하거나 짜임새에 흠이 있으면 사람이 크게 다칩니다. 사람이 매달리는 물건이라, 설계할 때부터 이음을 어떻게 잡느냐가 관건이었습니다.

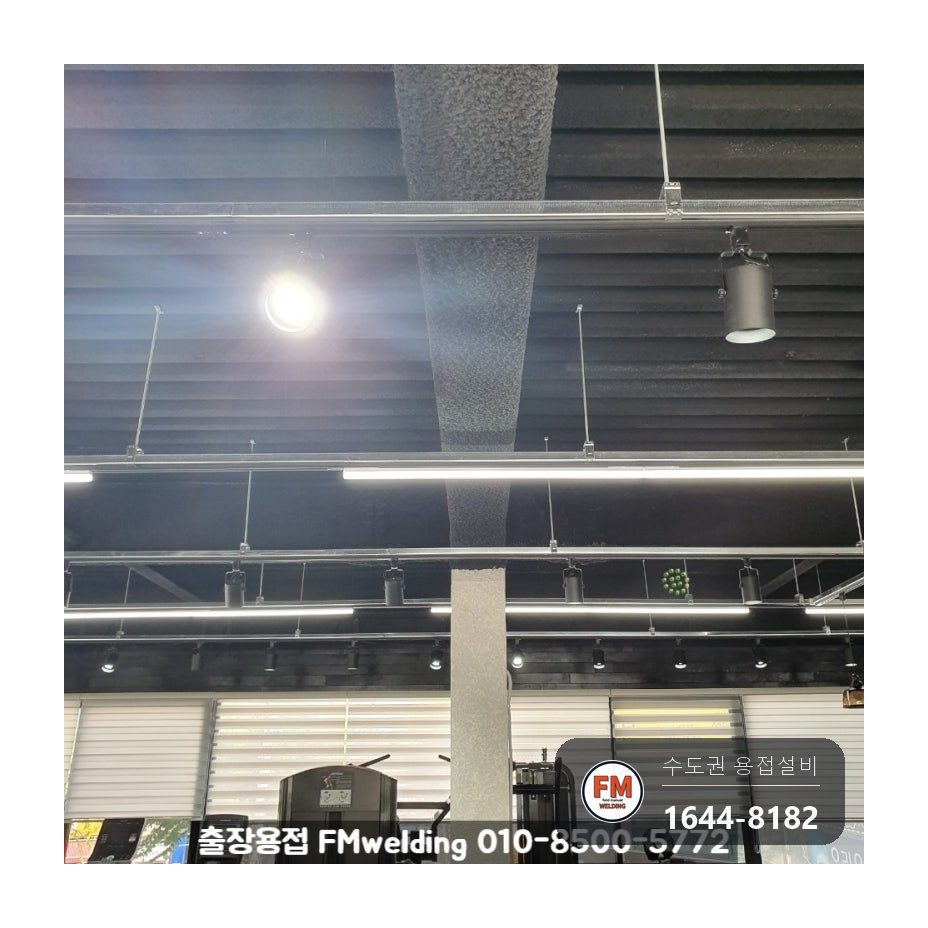

달 곳은 헬스장 안 빔이었습니다. 빔에 바로 붙이면 바닥 자리를 차지하지 않습니다.

놀이·운동시설, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

파이프를 손에 쥐었을 때 굵기가 너무 크면 운동하기 불편합니다. 거꾸로 너무 가늘면 무게를 받다가 휘어 버립니다.

그저 ㄷ자 모양으로만 짜면 몸무게를 실었을 때 옆으로 비틀립니다. 용접이 잘돼 있어도 짜임새가 약해 매달리면 흔들립니다.

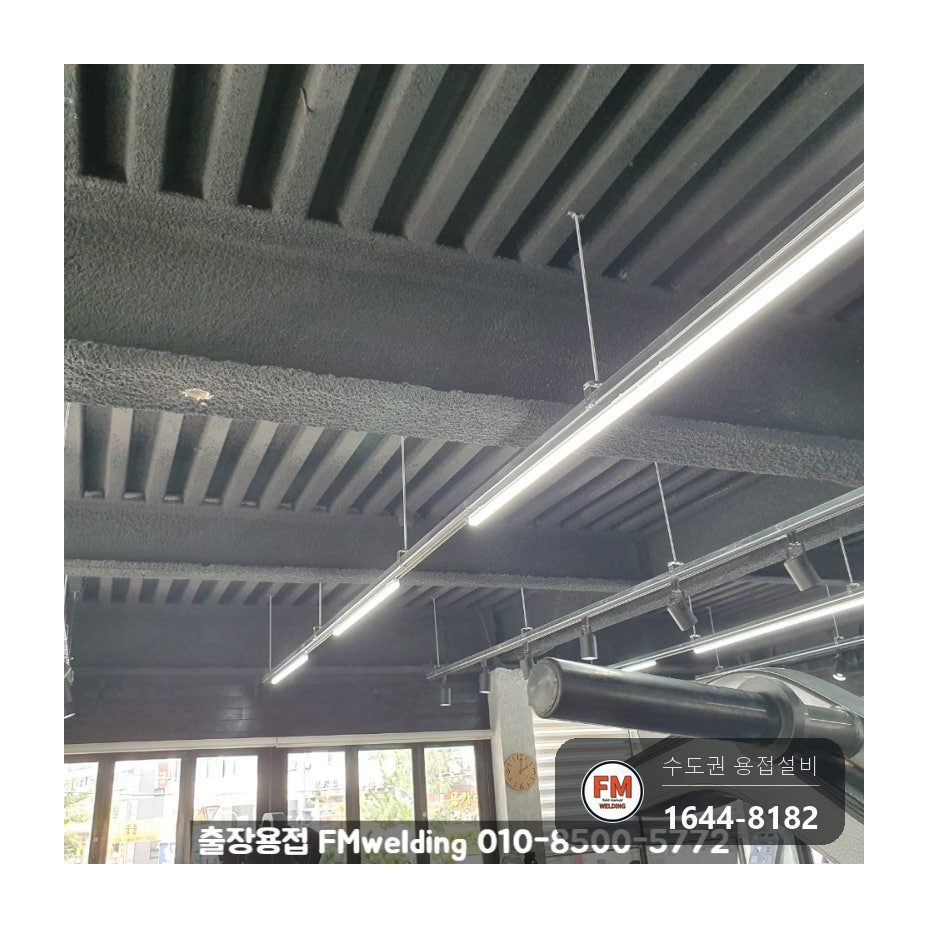

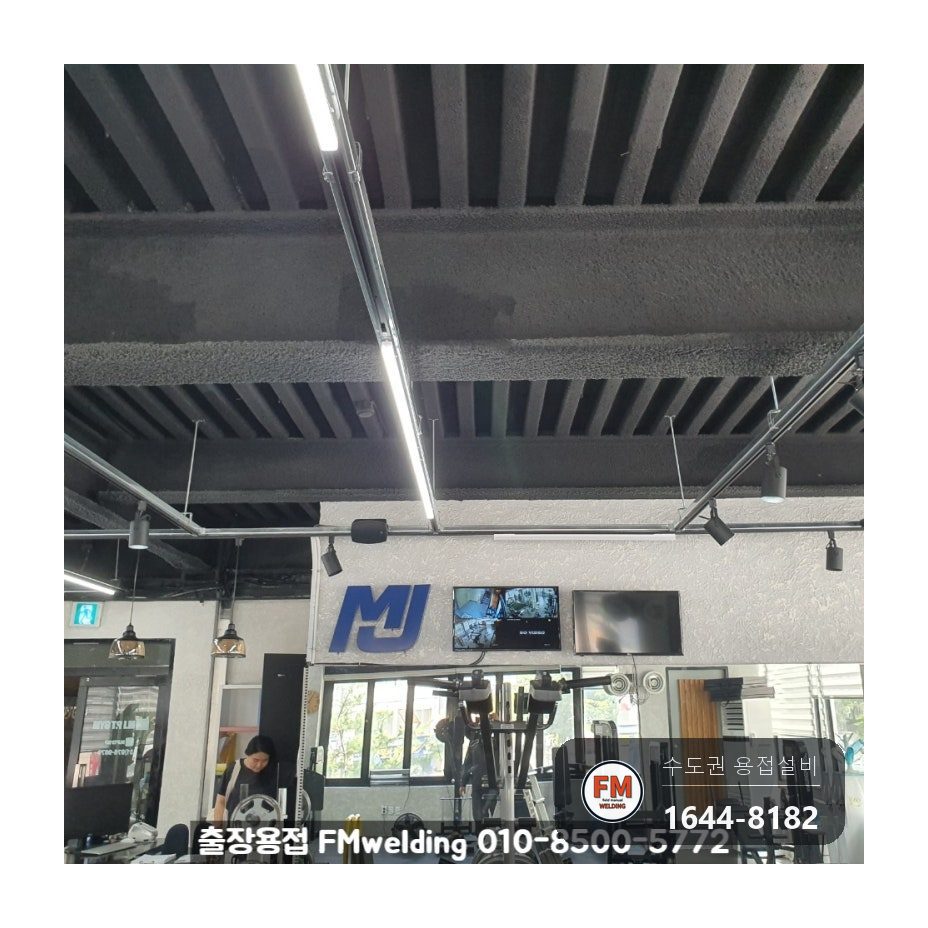

빔에는 검은색 뿜칠이 되어 있었는데요. 뿜칠이 남아 있으면 용접이 안 돼서 붙일 곳만 벗겨 내야 했습니다.

놀이·운동시설, 어떻게 고쳤나요?

작업 순서와 방법입니다.

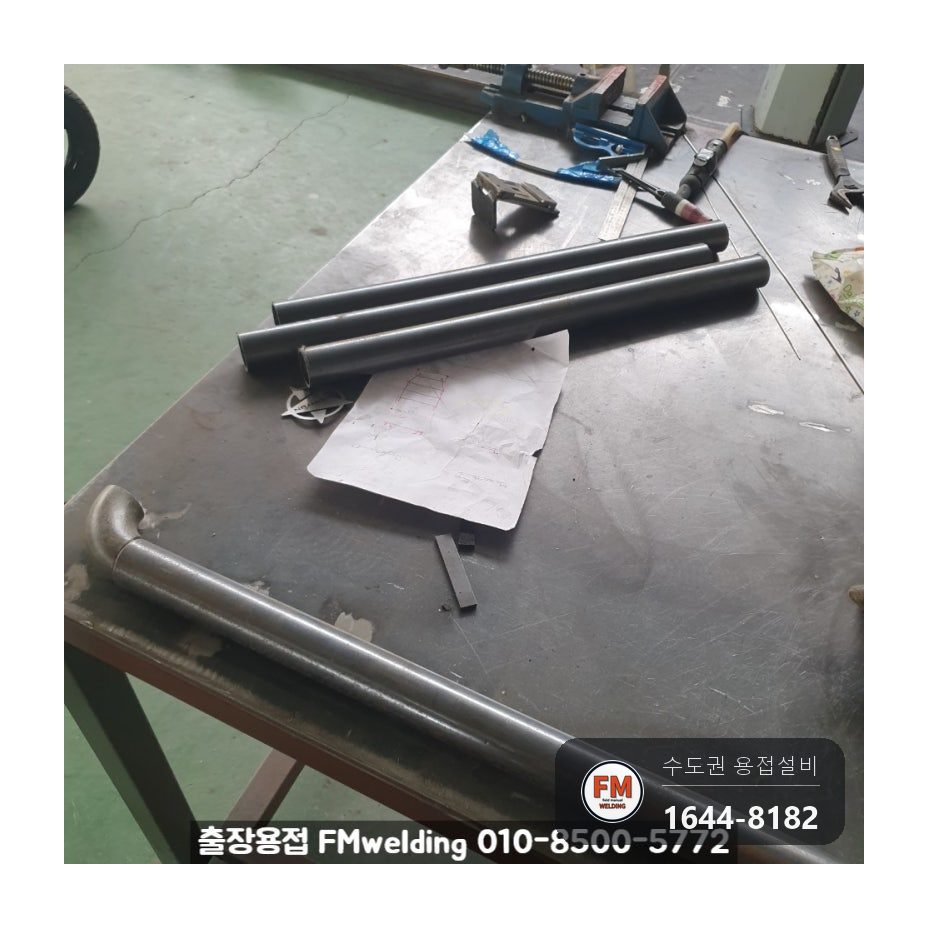

1. 흑관 32A 3T 파이프로 만들기 시작했습니다. 손에 쥐기 편하면서도 무게를 버틸 수 있는 굵기입니다.

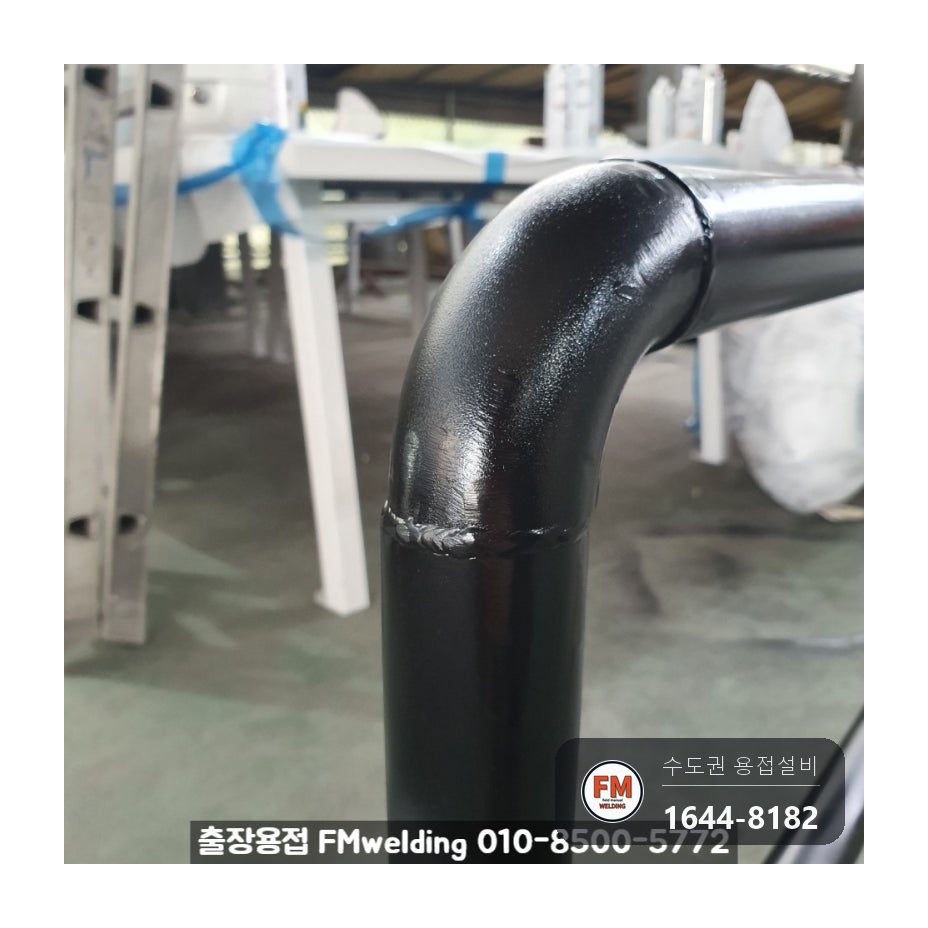

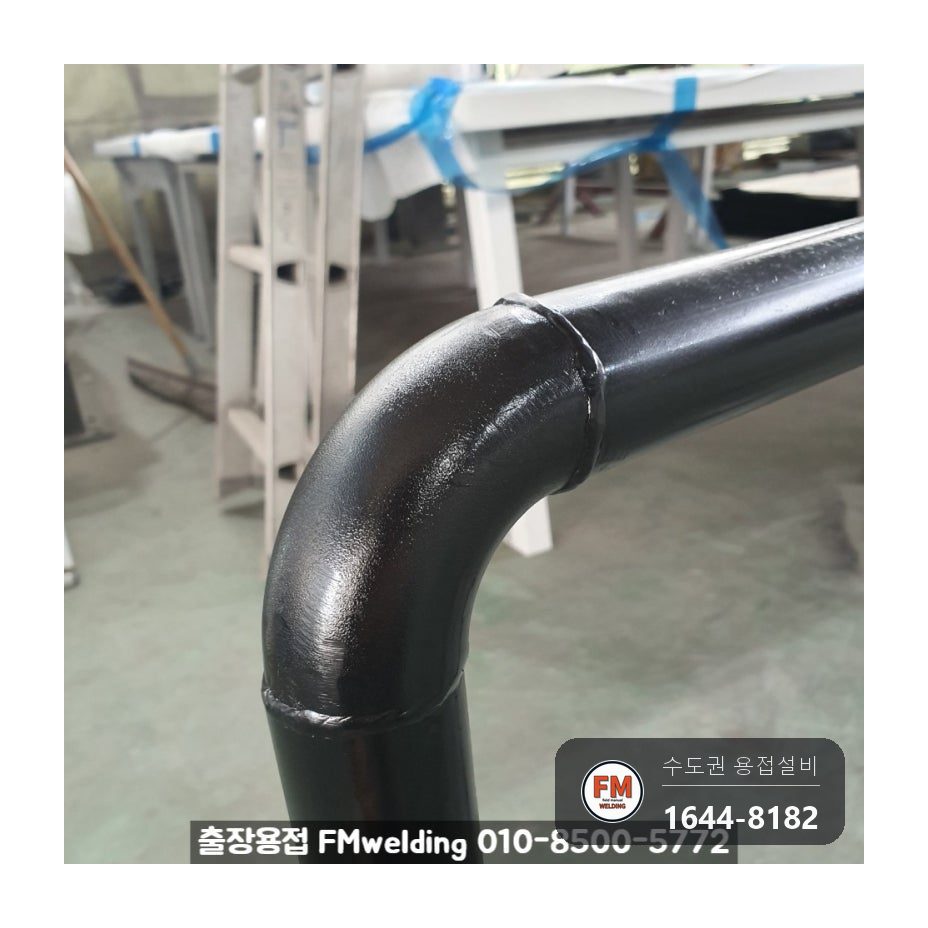

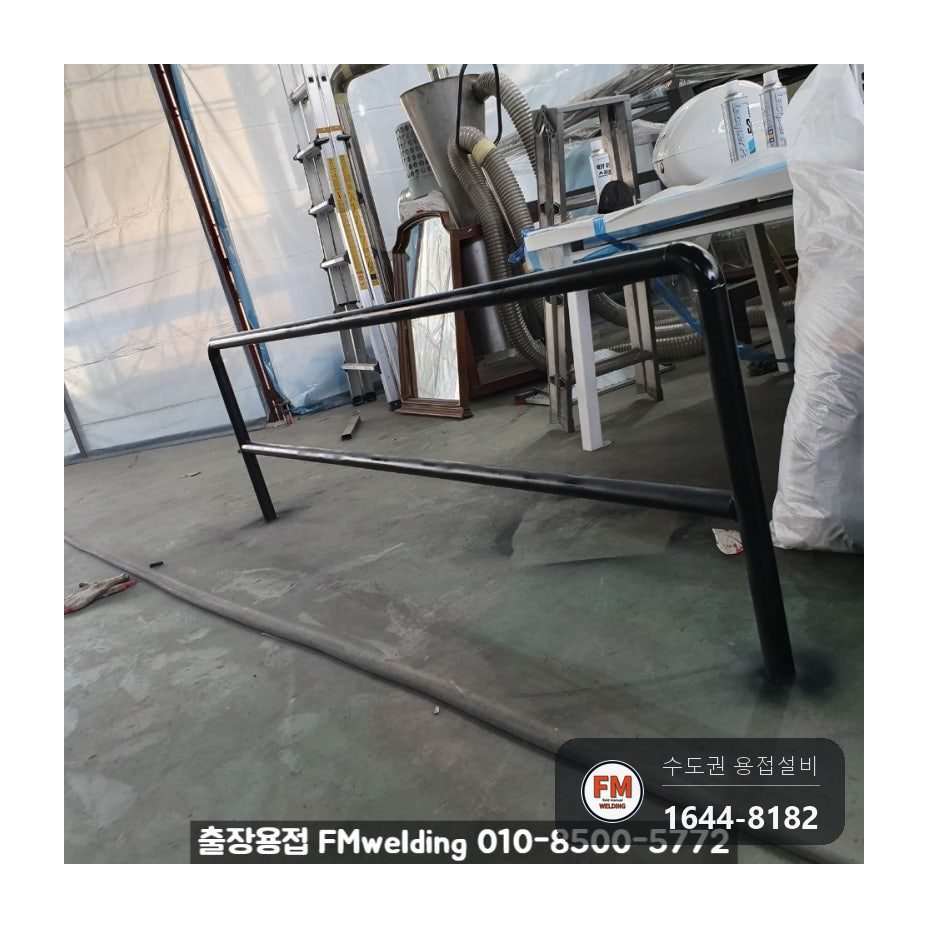

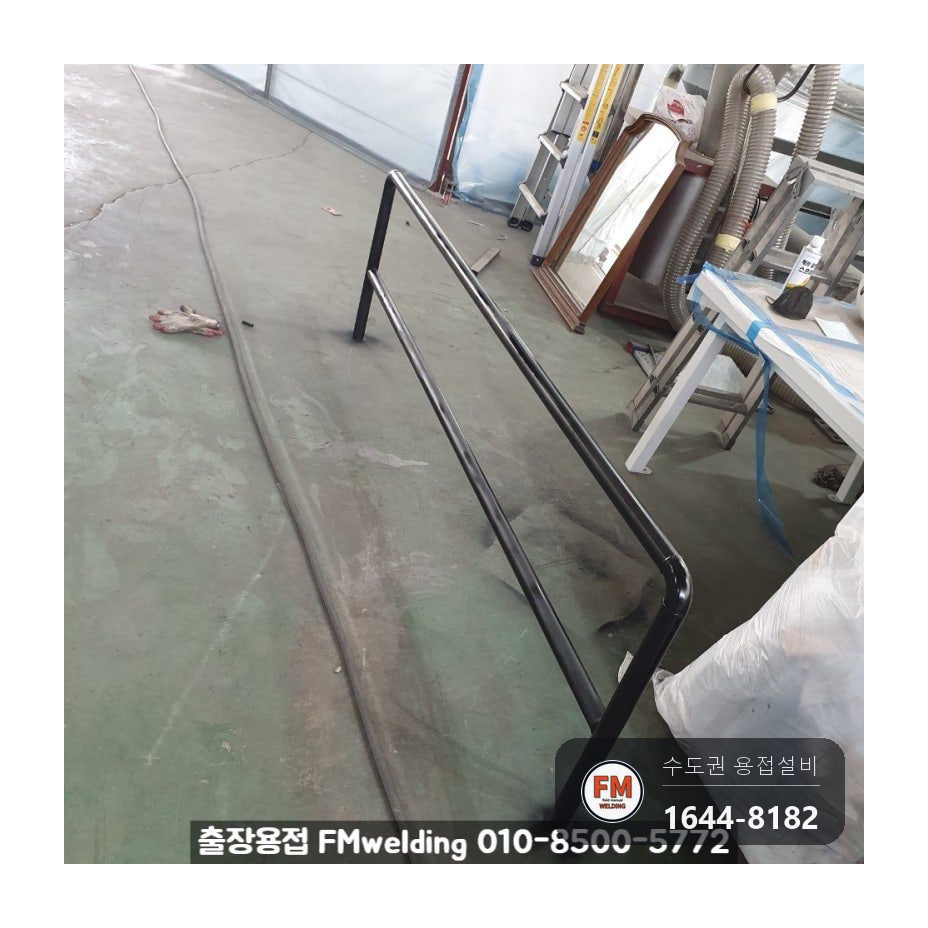

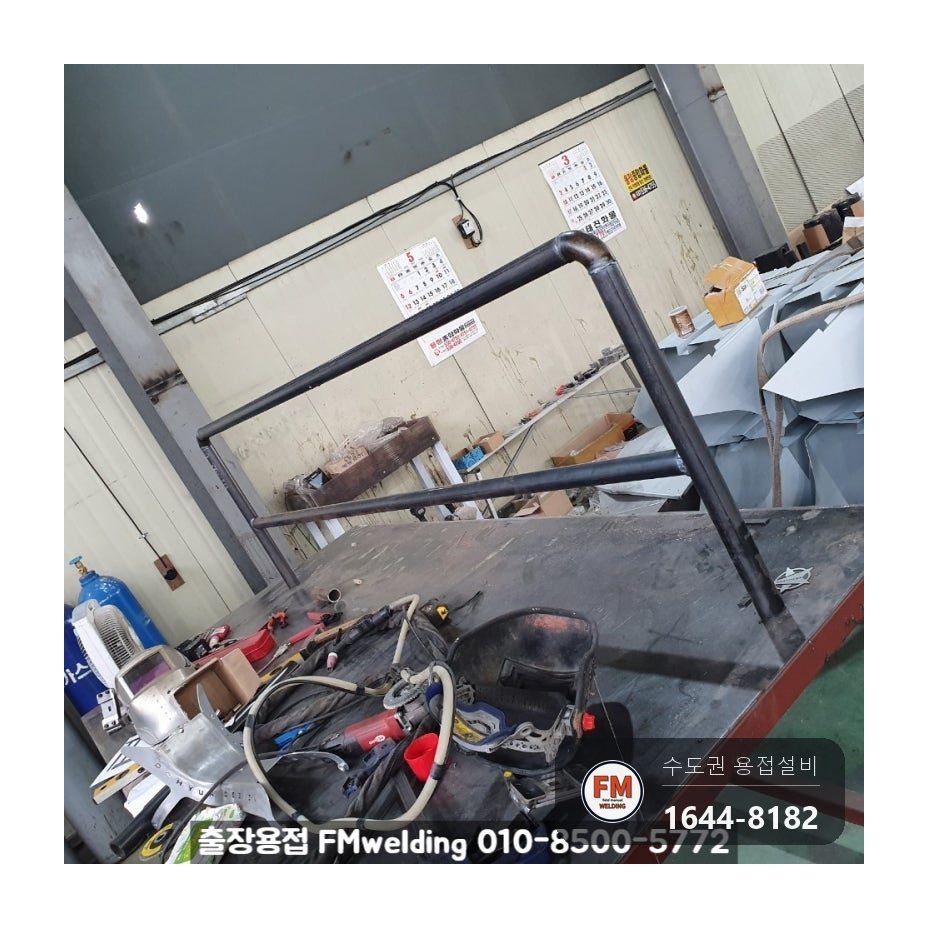

2. 가운데를 가로지르는 보강대를 하나 더 넣어 옆으로 비틀리지 않게 짰습니다. 양쪽 끝은 엘보우를 달아 마무리했습니다.

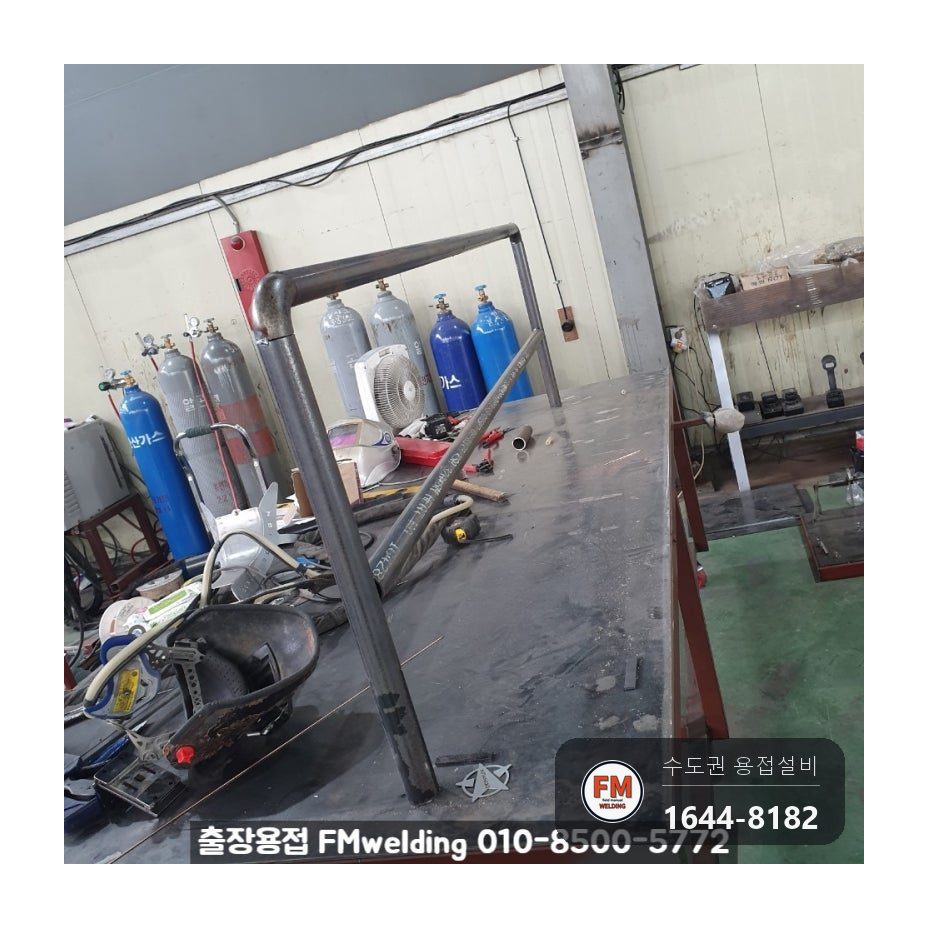

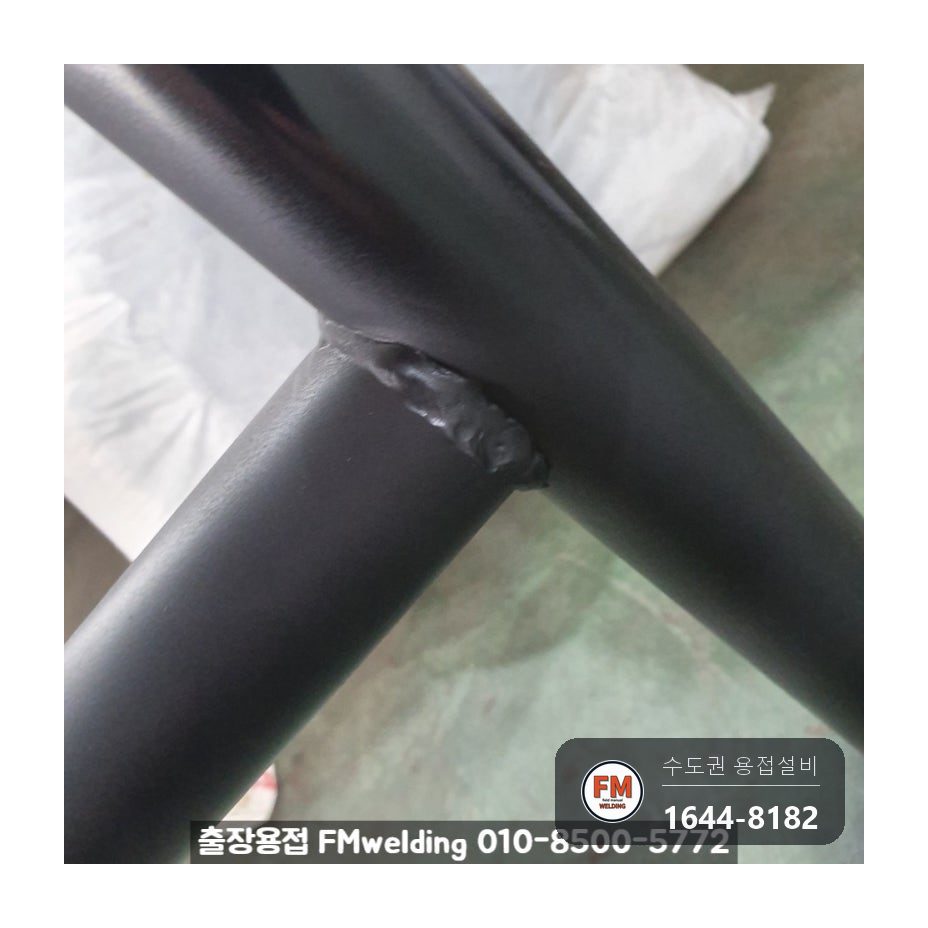

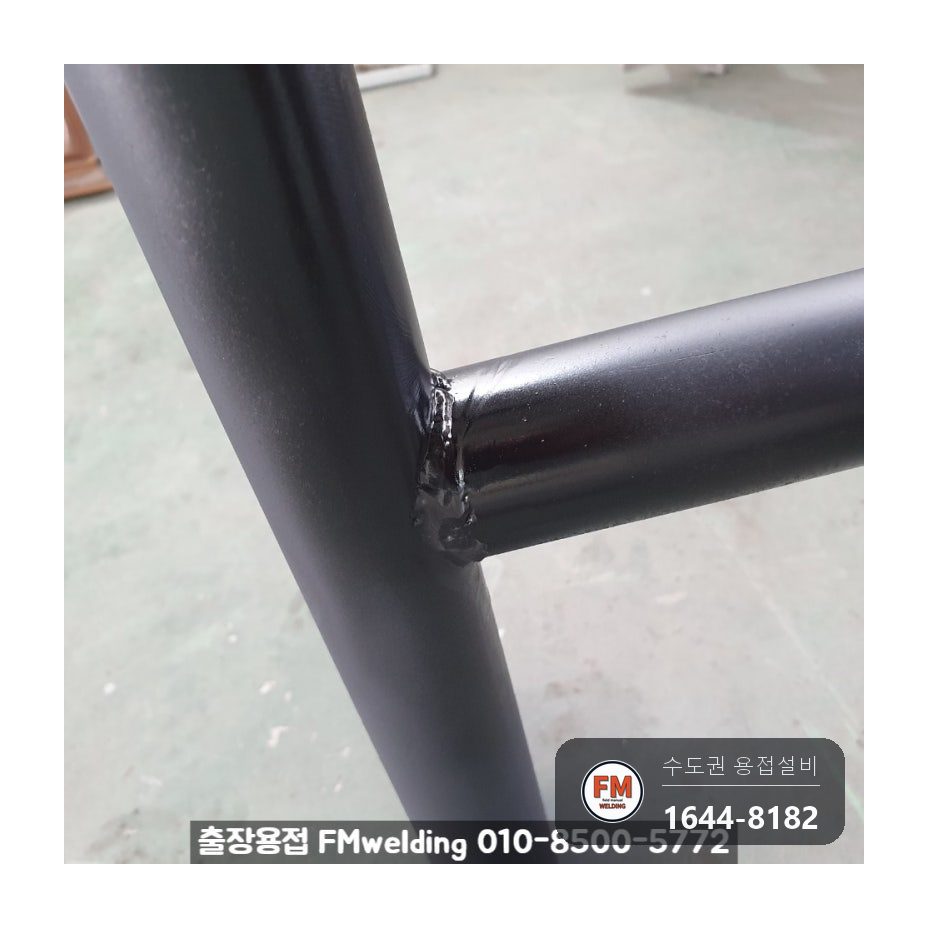

3. 가접으로 모양을 잡고 나서 전체를 용접했고, 헬스장 빔과 똑같은 색으로 칠했습니다. 손이 닿는 곳이라 날카로운 데가 없는지 보고 그라인더로 매끈하게 다듬었습니다.

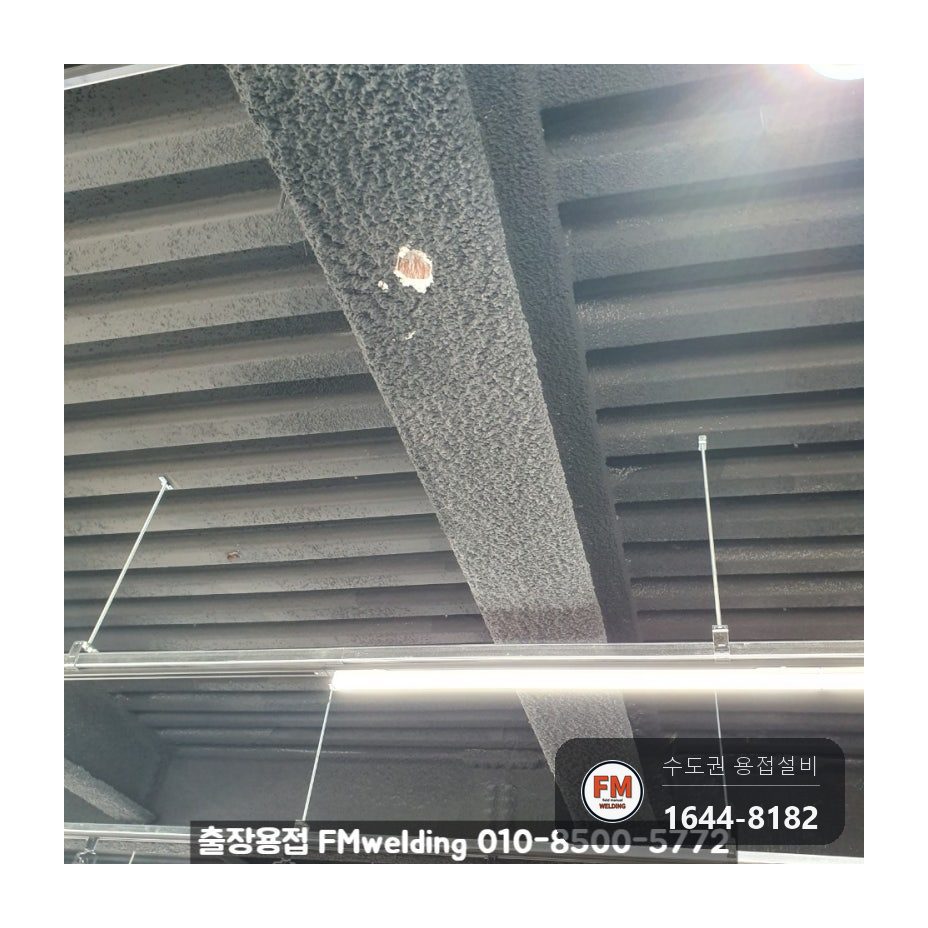

4. 현장에서 달 위치를 확인해 표시했고, 빔이 손상되지 않도록 용접할 부분만 딱 필요한 만큼 뿜칠을 벗겨 냈습니다.

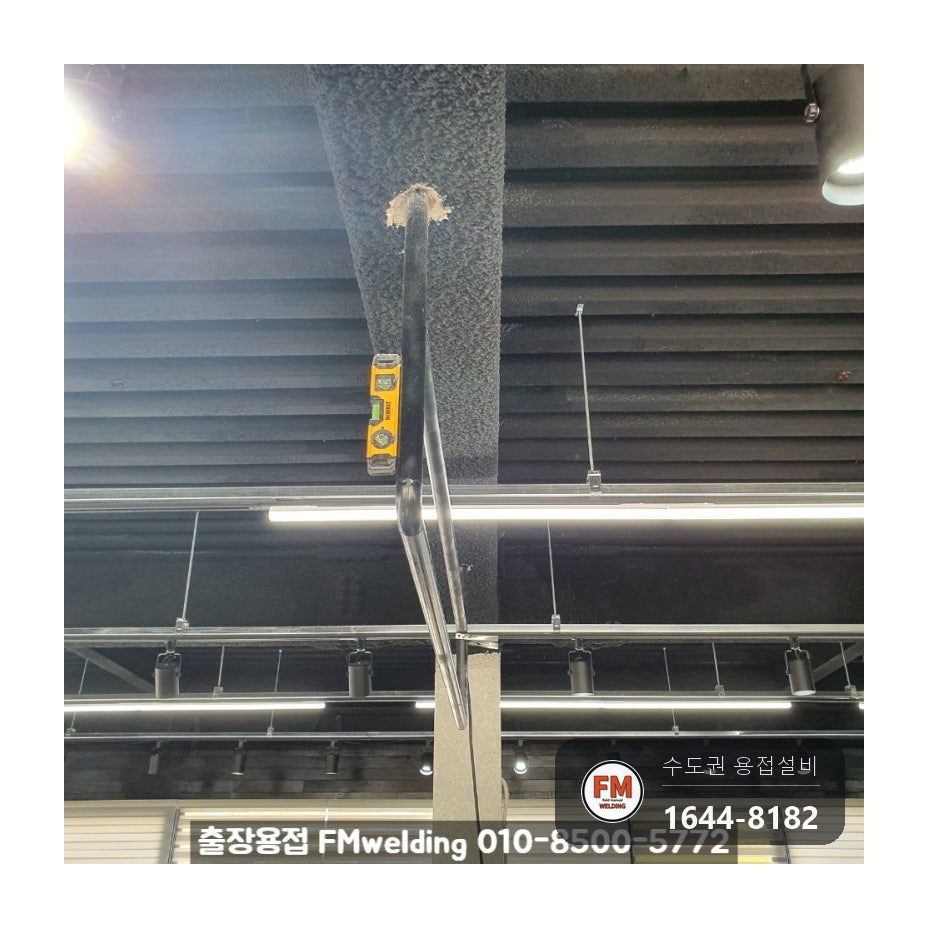

5. 가접으로 우선 붙들어 두고 수평대를 대어 수직과 수평이 맞는지 봤습니다. 수평이 어긋나면 모양도 나쁘고 힘이 한쪽으로 몰려 짜임새에 흠이 생깁니다.

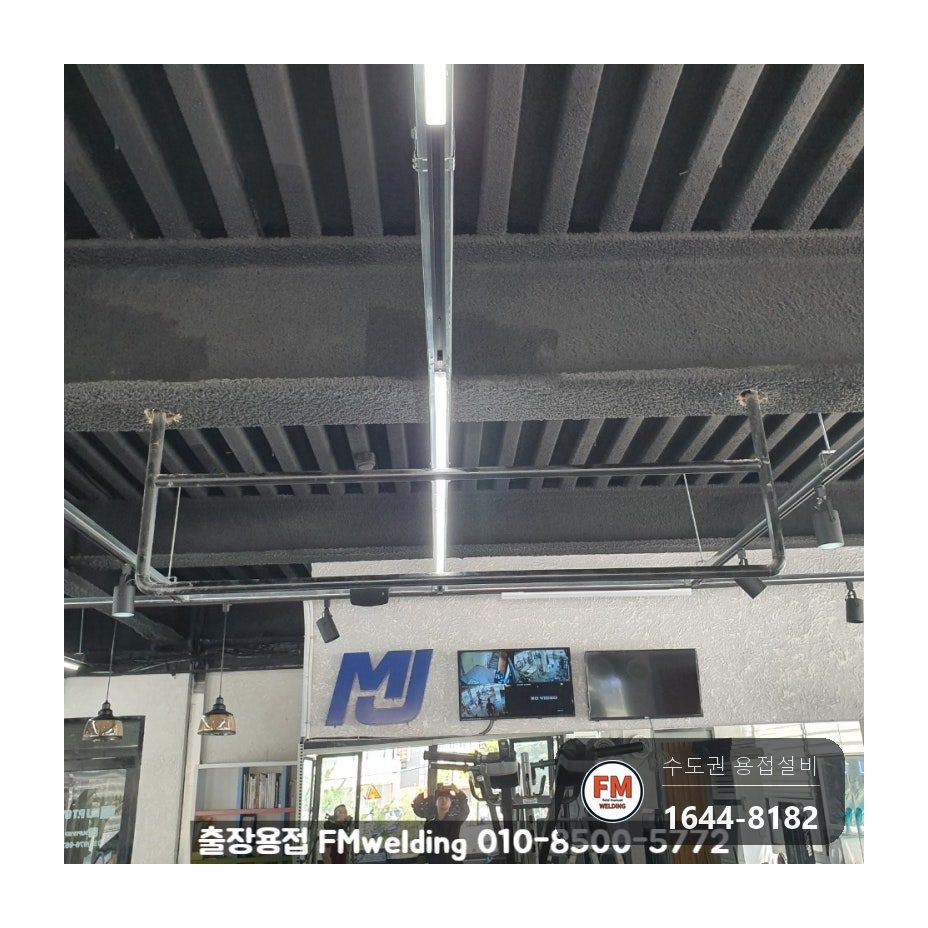

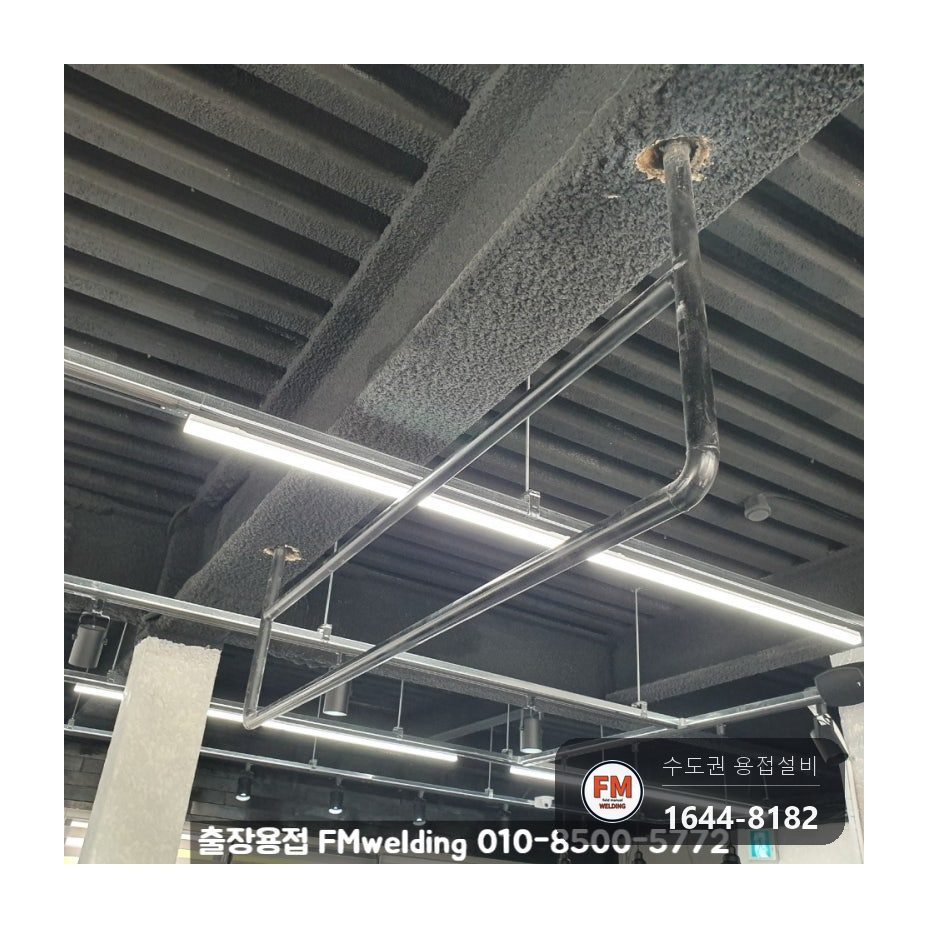

6. 수직과 수평을 맞추고 나서 빔과 풀업바를 두 번 겹쳐 용접했습니다. 여러 명이 한꺼번에 매달려도 끄떡없도록 붙는 면을 두 겹으로 만들었습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

몸체는 흑관 32A 3T입니다. 파이프 종류로는 백관과 흑관, 스케줄배관 등이 있는데, 달 빔이 검은색이어서 흑관으로 정했습니다.

양 끝은 엘보우로 마감했습니다. 잘린 면을 그대로 두면 모양도 좋지 않고, 손이 닿는 곳에 모서리가 남습니다.

보강대는 가로로 한 개 더 넣었습니다. 매달리는 용도의 기구는 붙인 힘뿐 아니라 비틀림을 막는 짜임새도 같이 갖춰야 합니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

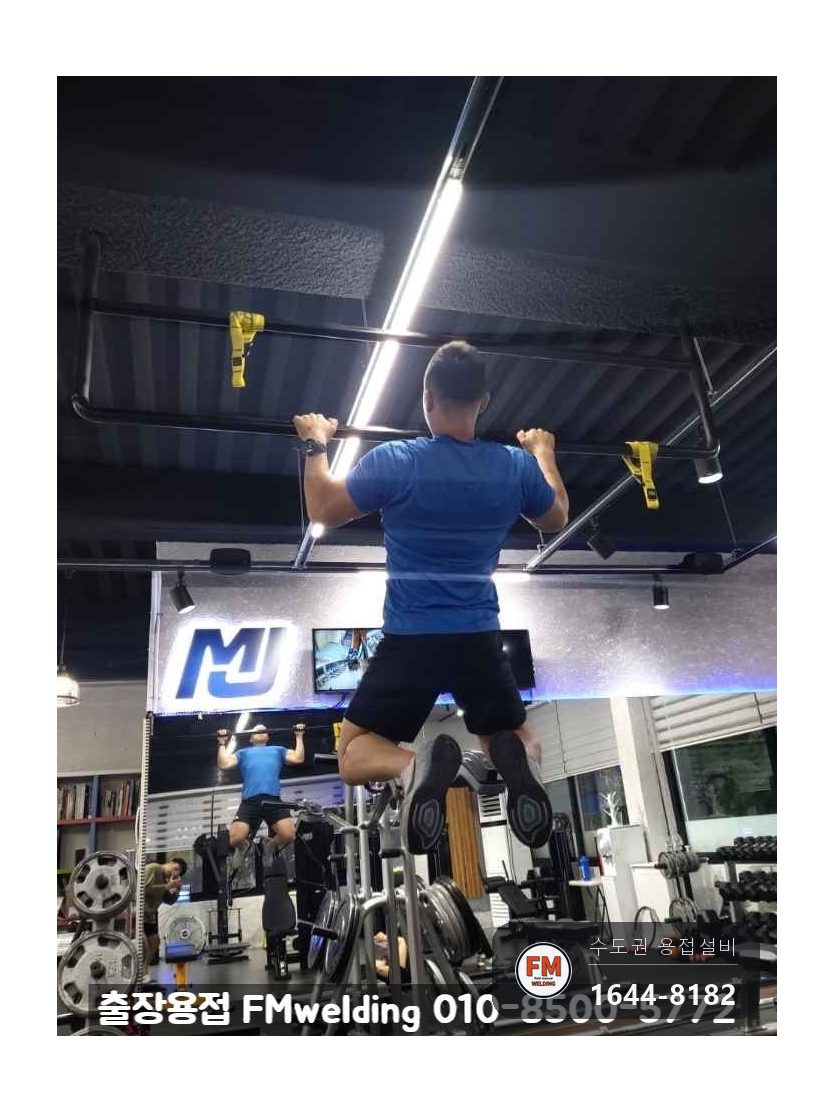

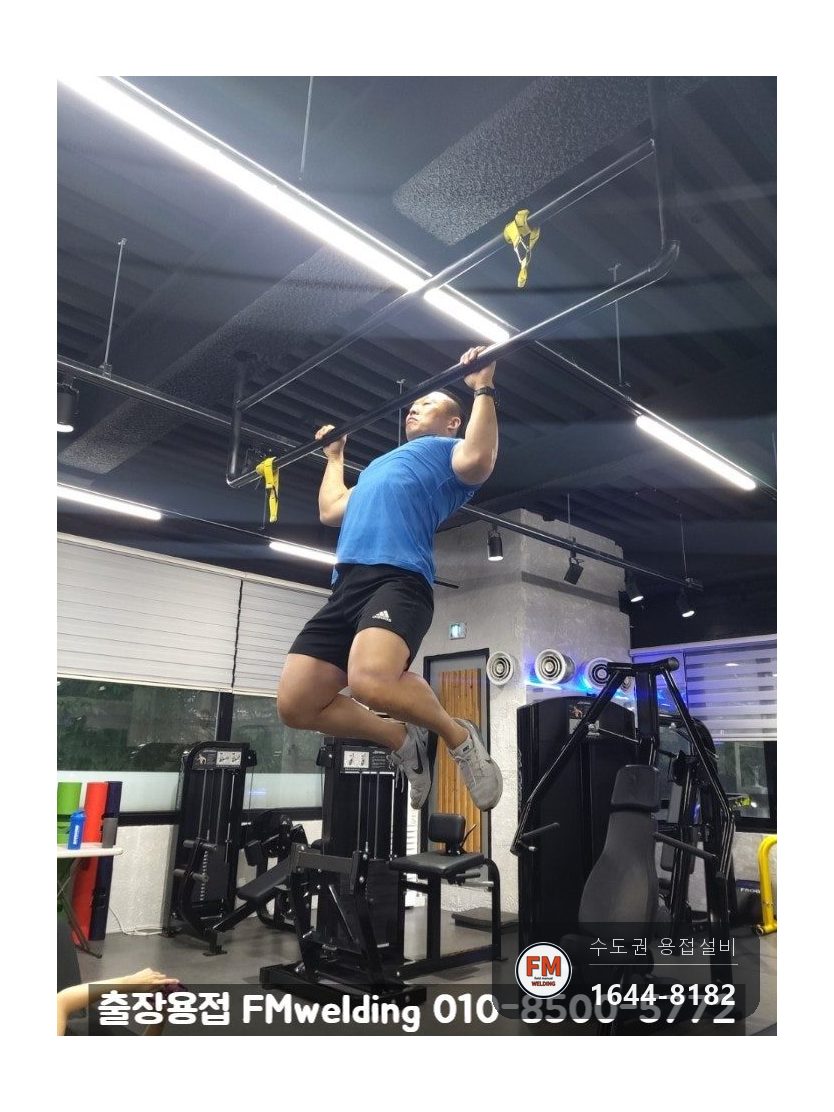

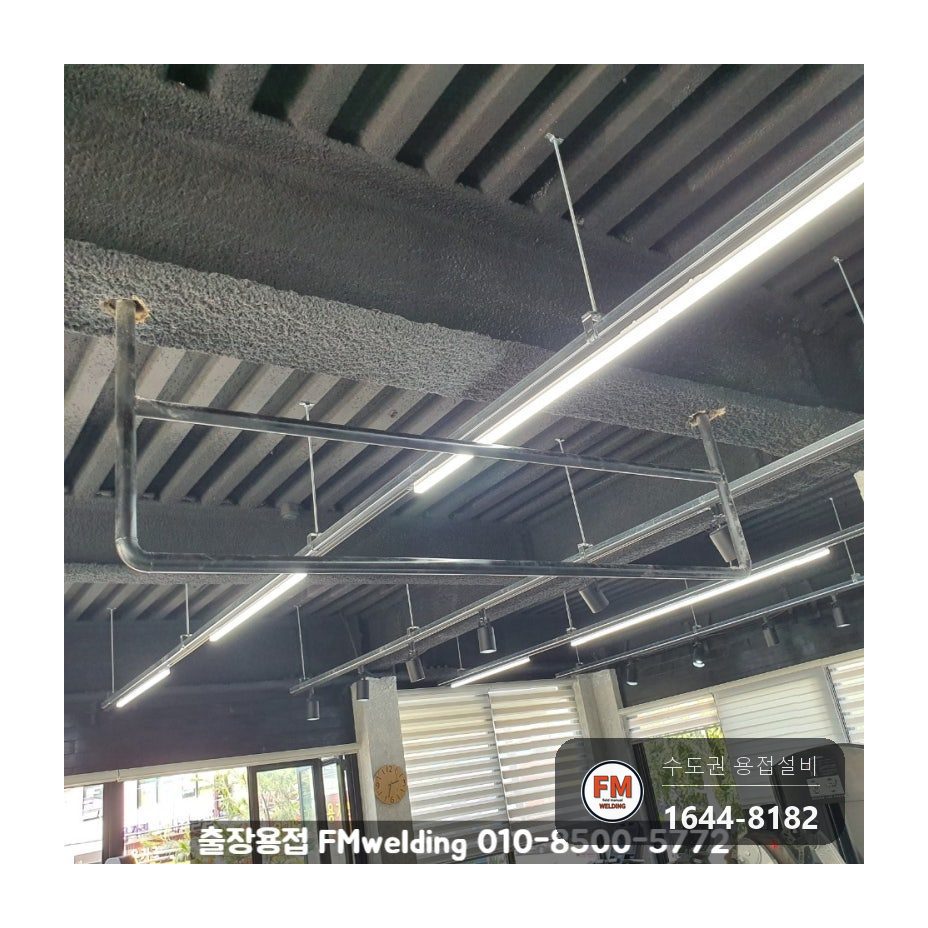

달고 나서 빔과 풀업바가 붙은 모양을 살폈습니다. 용접이 부실해 매달린 채로 떨어지면 크게 다치는 기구입니다.

겉에 날카로운 곳이 없는지 손으로 쓸어 보고 마무리했습니다.

헬스장 계단에도 핸드레일 난간대 한 곳이 깨져 있어서 같이 용접해 드리고 나왔습니다.
