학교 렉산 받침 기둥 파손 수리 · 자바라 바퀴 교체 출장용접

초등학교 안 여러 곳에서 용접부위가 떨어졌습니다. 렉산 지붕판을 받치는 기둥이 부러졌고, 급식실 앞 물막이가 떨어졌으며, 구령대 핸드레일도 파손된 상태였습니다.

기둥·물막이·핸드레일은 위치를 맞춰 알곤으로 다시 붙이고, 자바라는 낡은 바퀴를 잘라 내고 새 바퀴를 네 모서리 모두 용접했습니다.

기둥·구조물 보강 · 2019-05-26 · 사진 16장

작업 사진

현장에서 찍은 사진입니다. 순서대로 진행 과정이 담겨 있습니다.

기둥·구조물 보강 작업 요약 (2019-05-26)
작업 구분	기둥·구조물 보강
주요 증상	학생들이 붙잡아 흔들고 걷어차는 바람에 렉산을 받치는 기둥의 용접부위가 떨어지는 등 학교 시설 여러 곳이 파손됐습니다.
원인	학교 시설물은 학생들이 매달리고 흔들고 차는 힘을 날마다 받습니다. 처음 용접한 범위가 좁으면 그 반복되는 충격을 이기지 못하고 용접부위부터 떨어집니다.
조치	기둥·물막이·핸드레일은 위치를 맞춰 알곤으로 다시 붙이고, 자바라는 낡은 바퀴를 잘라 내고 새 바퀴를 네 모서리 모두 용접했습니다.
사진	16장

작업 방식 — 크랙 끝까지 파내고 다층으로 살 올리기

주물 · 알루미늄 — 주물은 예열 · 후열 · 서냉, 알루미늄 예열은 두께에 따라

알루미늄 엔진블럭 풀용접 전류 — 150A 전후

보강 철판 — 2T 각파이프에 3T 철판

철 구조물 용접봉 — 저수소계 7016 · 3.2mm

현장에 도착해 확인한 내용입니다.

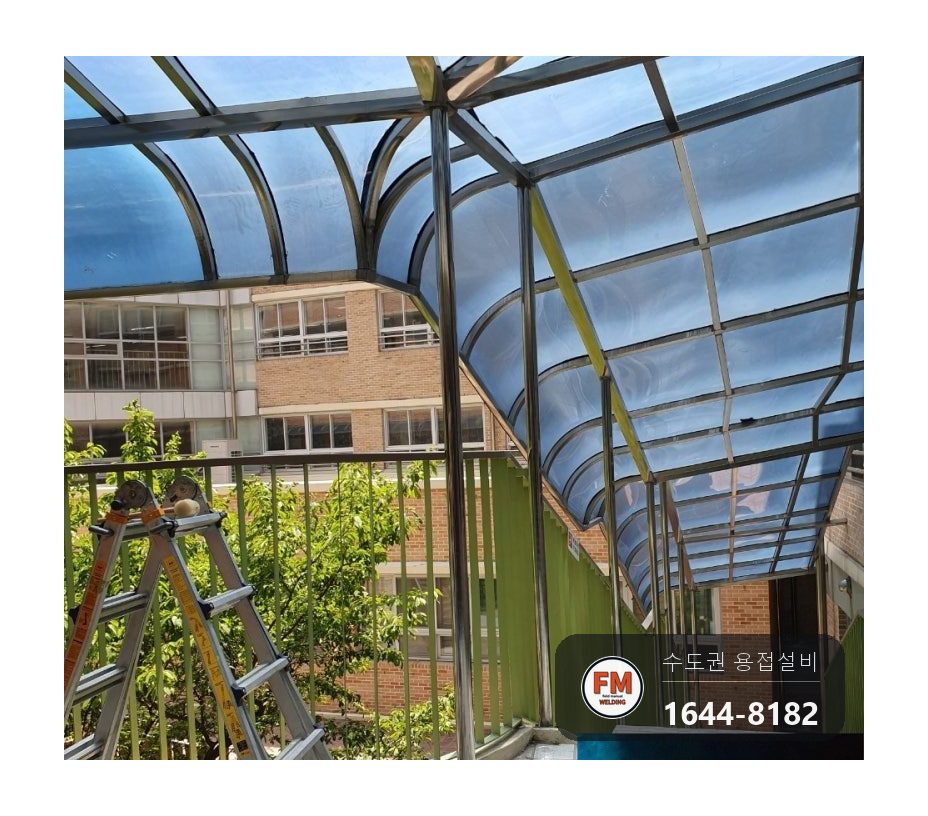

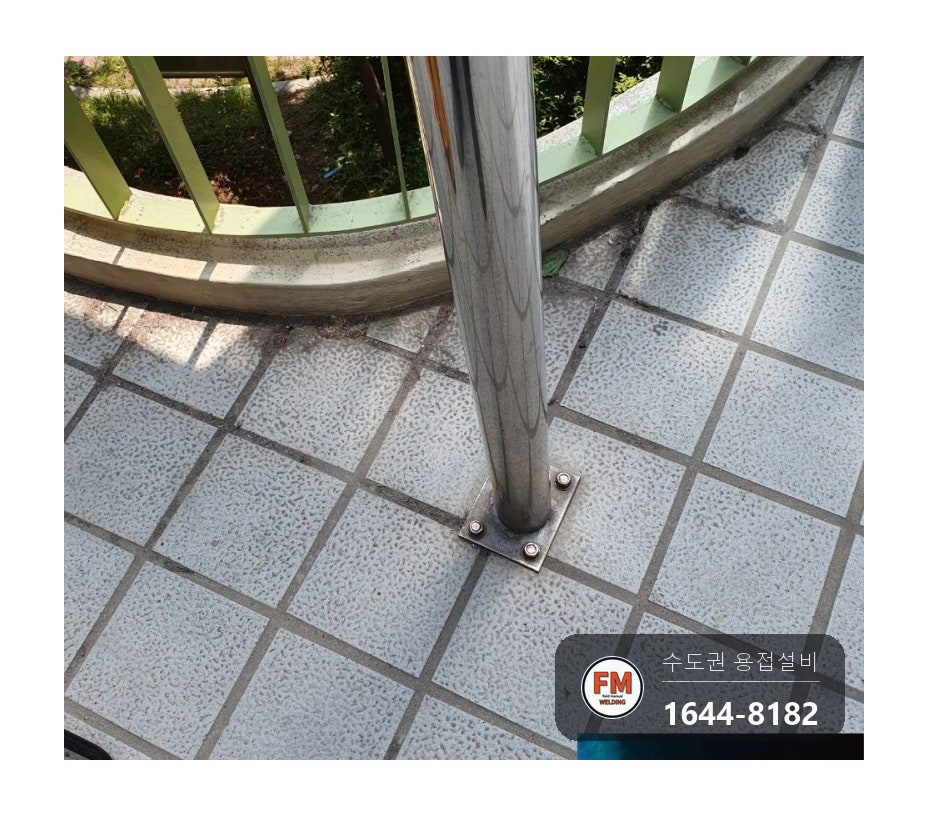

렉산 받침 기둥은 원래 용접해 둔 자리가 통째로 떨어져 있었습니다. 학생들이 기둥을 붙잡고 흔들거나 발로 차는 일이 잦았다고 합니다.

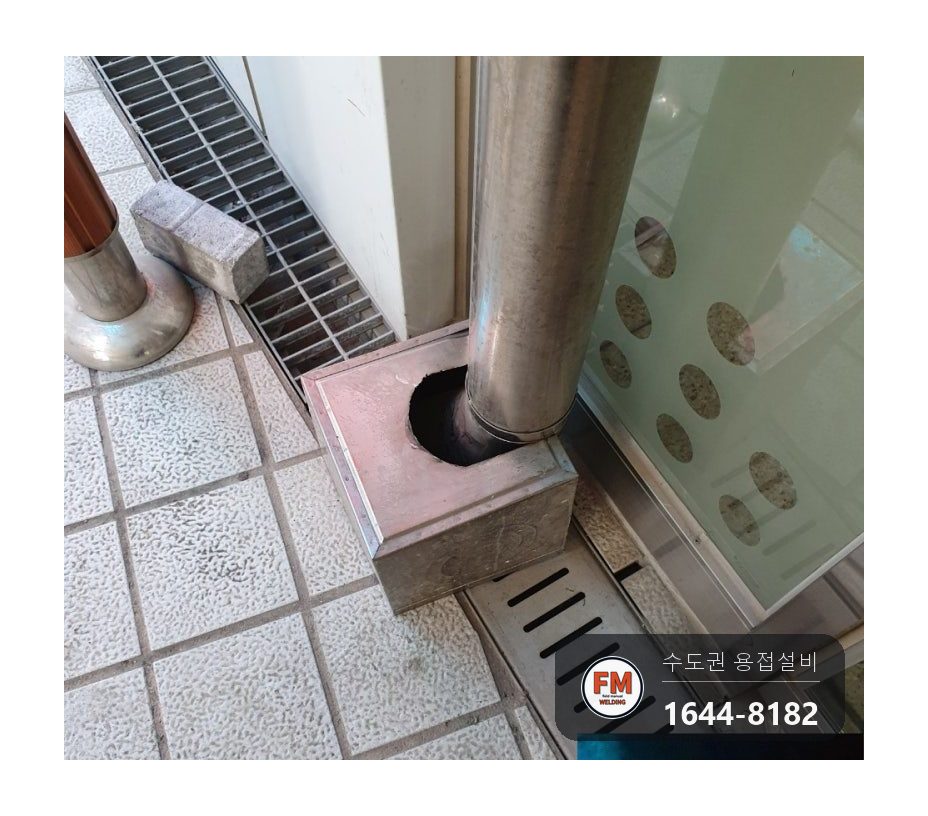

급식실 앞에는 옥상 빗물이 배관을 타고 내려와 바닥 트렌치로 흘러가는데, 물이 사방으로 튀지 않게 달아 둔 막이가 있었습니다. 이 막이도 학생들 발에 차여 떨어졌습니다.

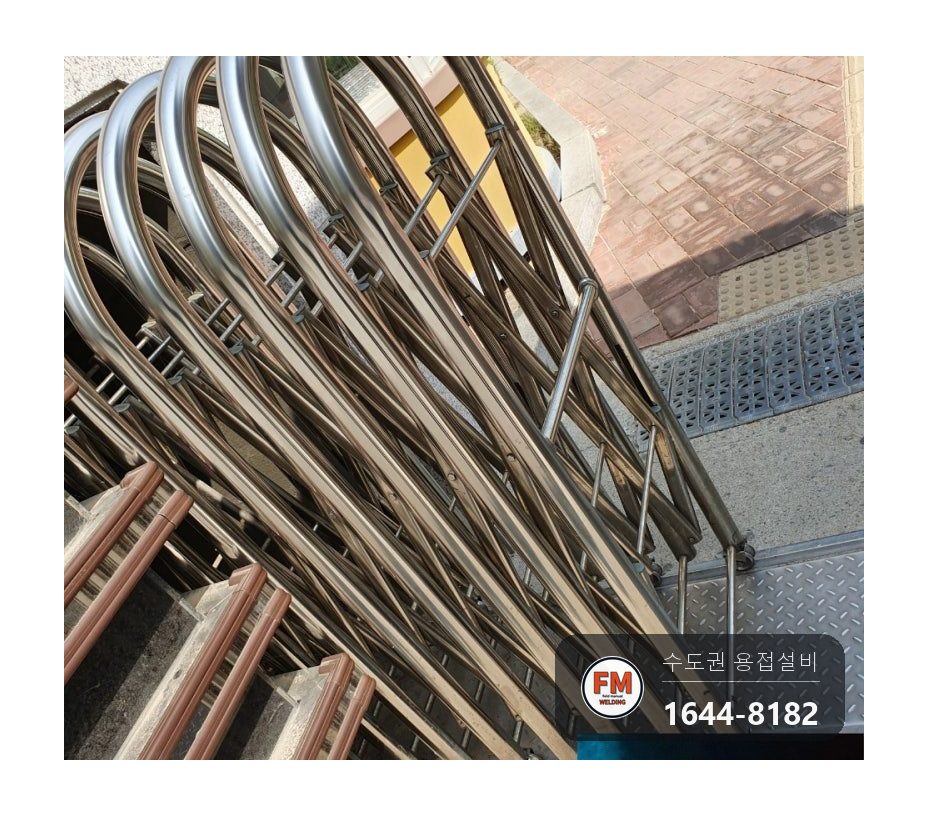

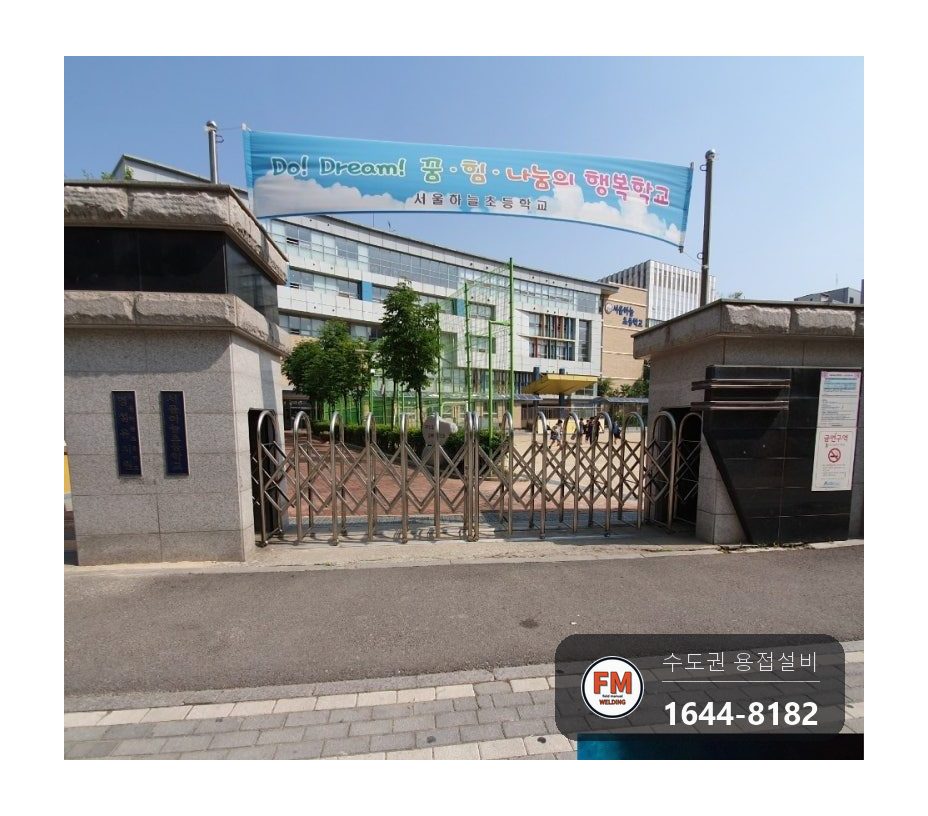

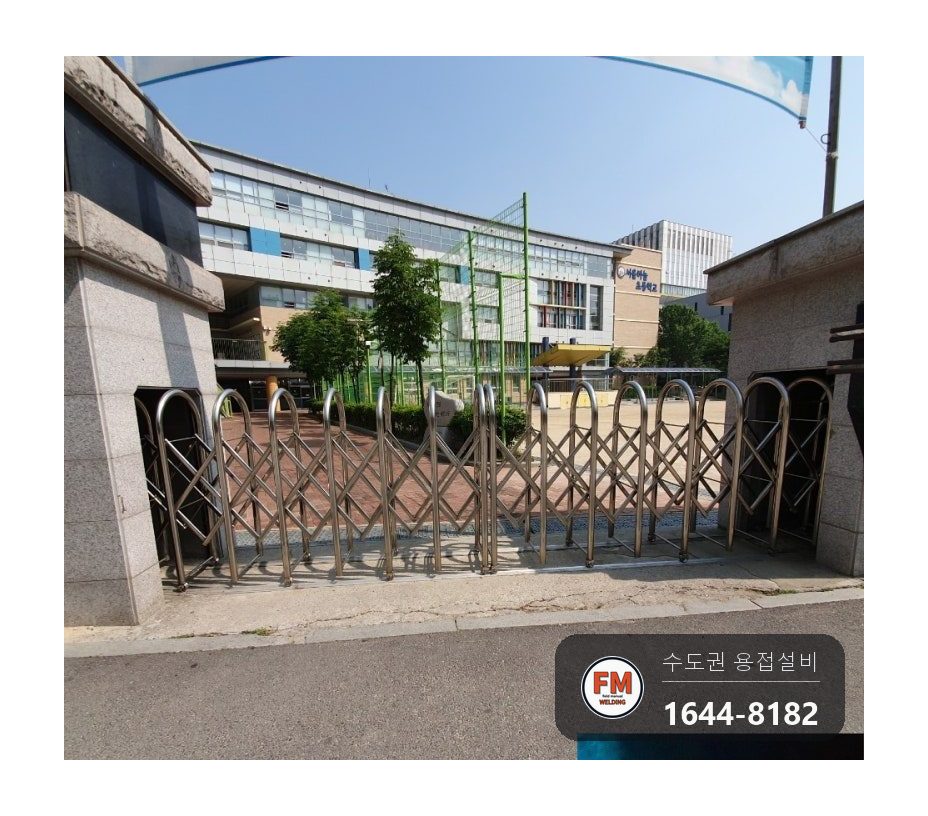

정문에는 차가 드나들지 못하게 막는 자바라가 있습니다. 자바라 아래 바퀴들이 오래돼 문을 열고 닫을 때 힘이 많이 드는 상태였습니다.

같은 증상이라도 원인은 다릅니다.

학교 시설물은 학생들이 매달리고 흔들고 차는 힘을 날마다 받습니다. 처음 용접한 범위가 좁으면 그 반복되는 충격을 이기지 못하고 용접부위부터 떨어집니다.

물막이는 배관 한쪽에만 붙어 있어서, 발에 차일 때마다 통째로 흔들리는 구조였습니다. 붙은 곳이 한 군데뿐이라 충격이 그 한 점에 모였습니다.

자바라 바퀴는 오래 쓰면 닳고 낡아 잘 구르지 않습니다. 바퀴가 제대로 돌지 않으니 문 전체를 끌다시피 여닫게 됐습니다.

이 학교는 시설 관리 쪽에서 파손된 곳을 미리 점검해 모아 두었다가, 용접 기사를 한 번 부를 때 한꺼번에 맡기는 방식이었습니다. 그래서 하루 작업 물량이 많았습니다.

작업 순서와 방법입니다.

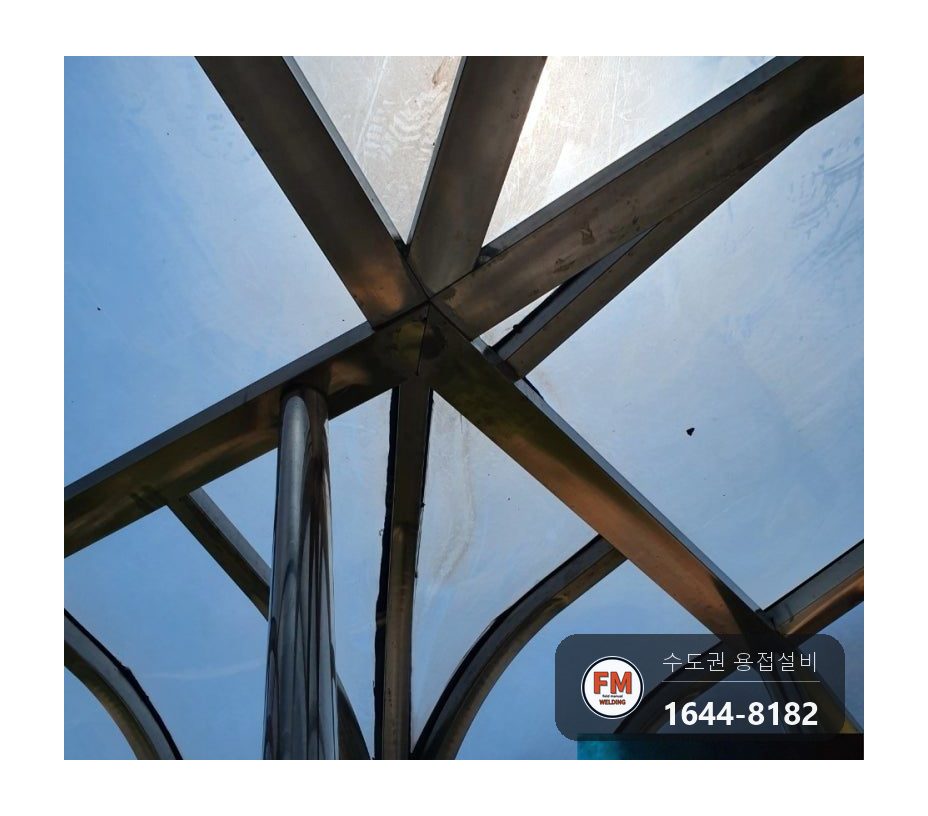

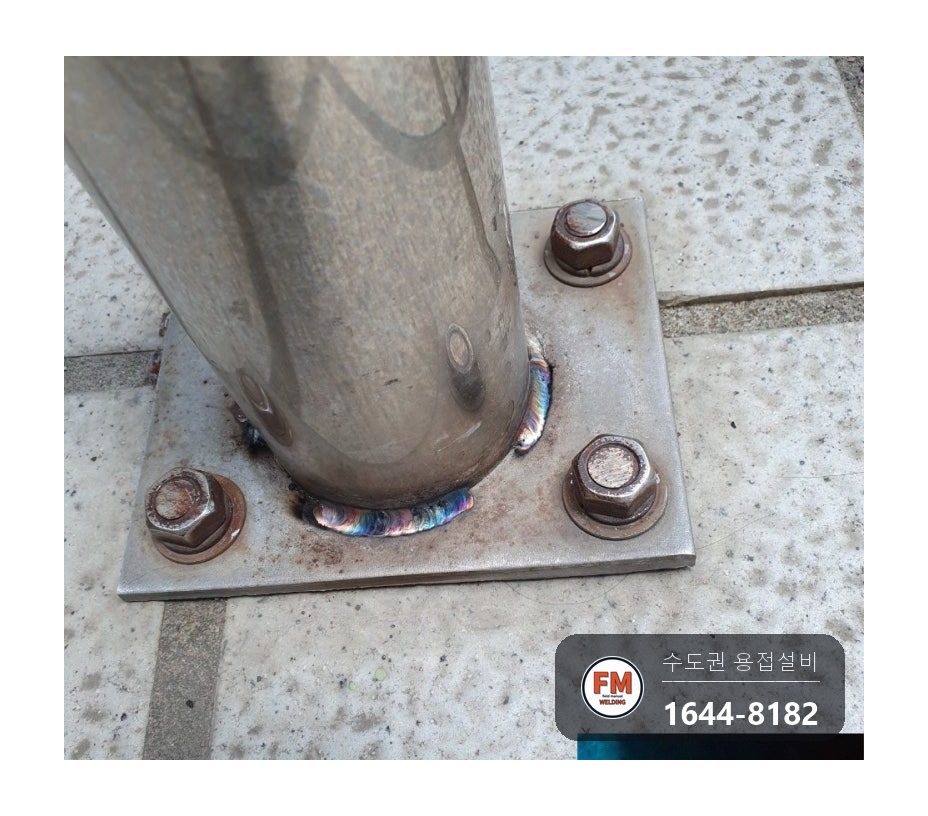

렉산 받침 기둥은 떨어진 아래쪽을 원래 용접돼 있던 위치에 다시 앉히고, 위쪽도 원래 붙어 있던 자리에 맞췄습니다. 수평계로 수평을 확인한 뒤 원래 용접 범위보다 넓게 붙였습니다.

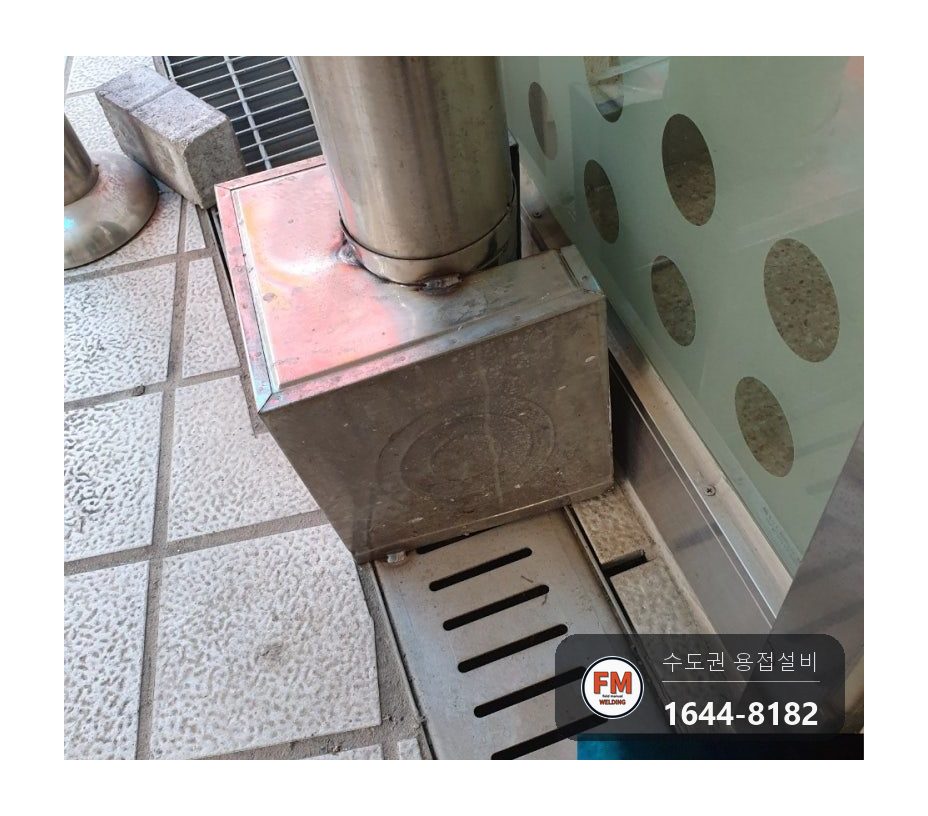

급식실 앞 물막이는 먼저 배관에 다시 용접했습니다. 배관에만 붙이면 흔들어 보니 여전히 움직여서, 바닥 트렌치에도 용접해 두 곳에서 잡히게 했습니다.

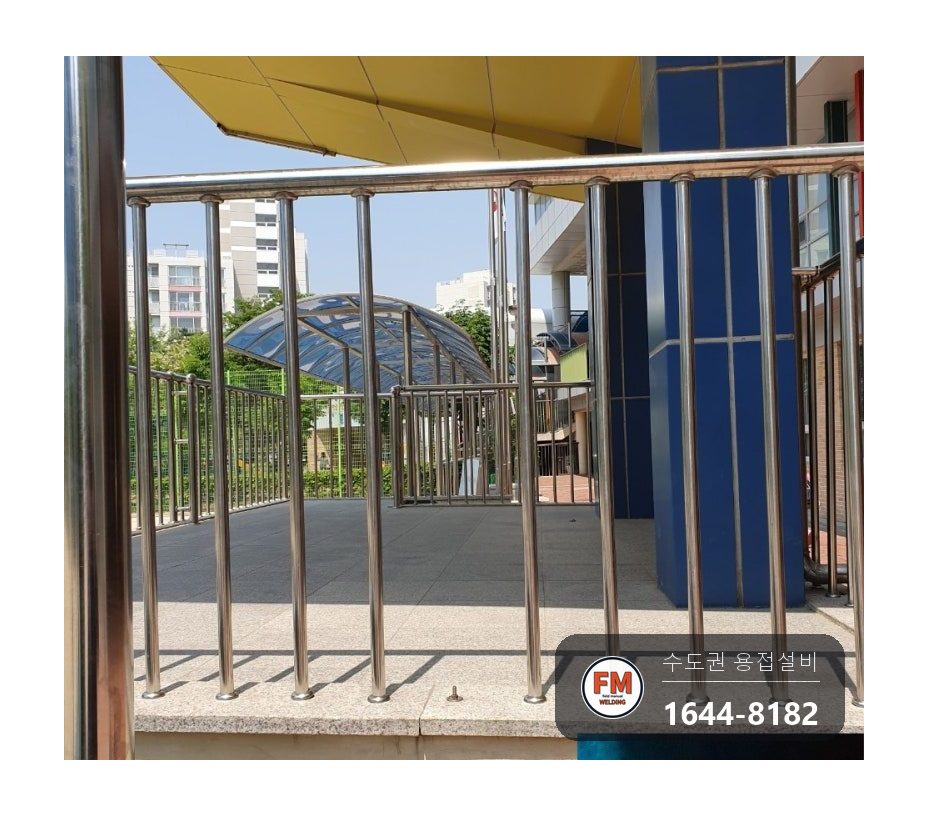

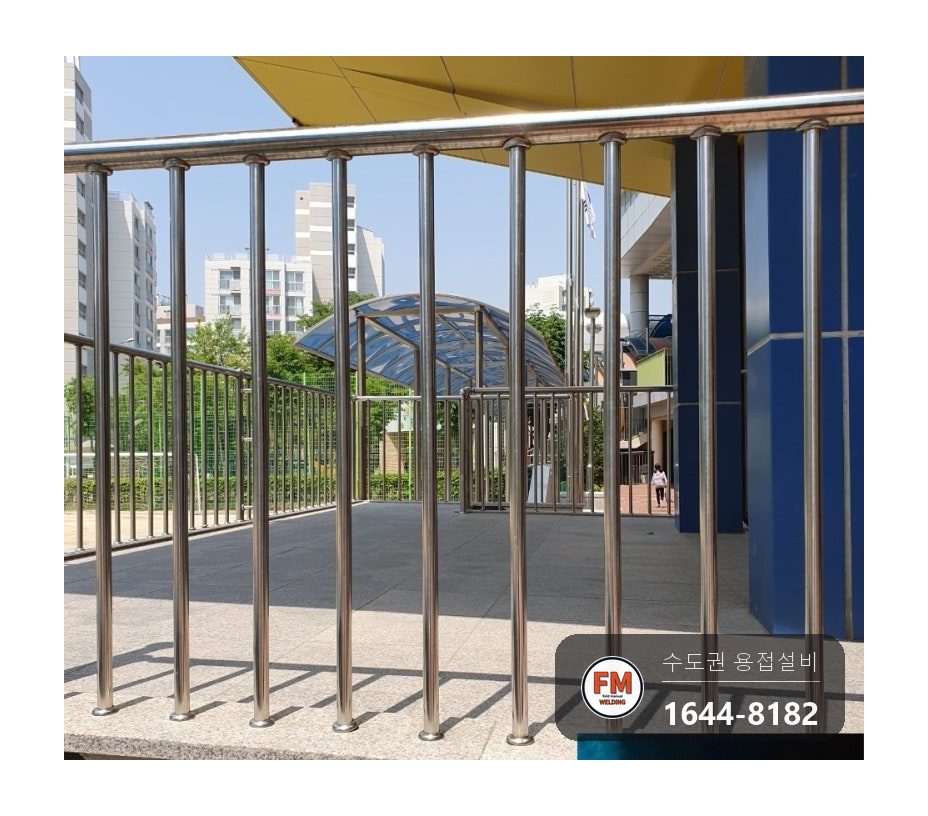

구령대 핸드레일은 파손된 자리를 다시 용접해 붙였습니다. 작업 도중 학생들이 가까이 와서 구경하길래, 용접 불빛을 맨눈으로 보면 각막에 화상을 입는다고 일러 돌려보낸 뒤 이어서 작업했습니다.

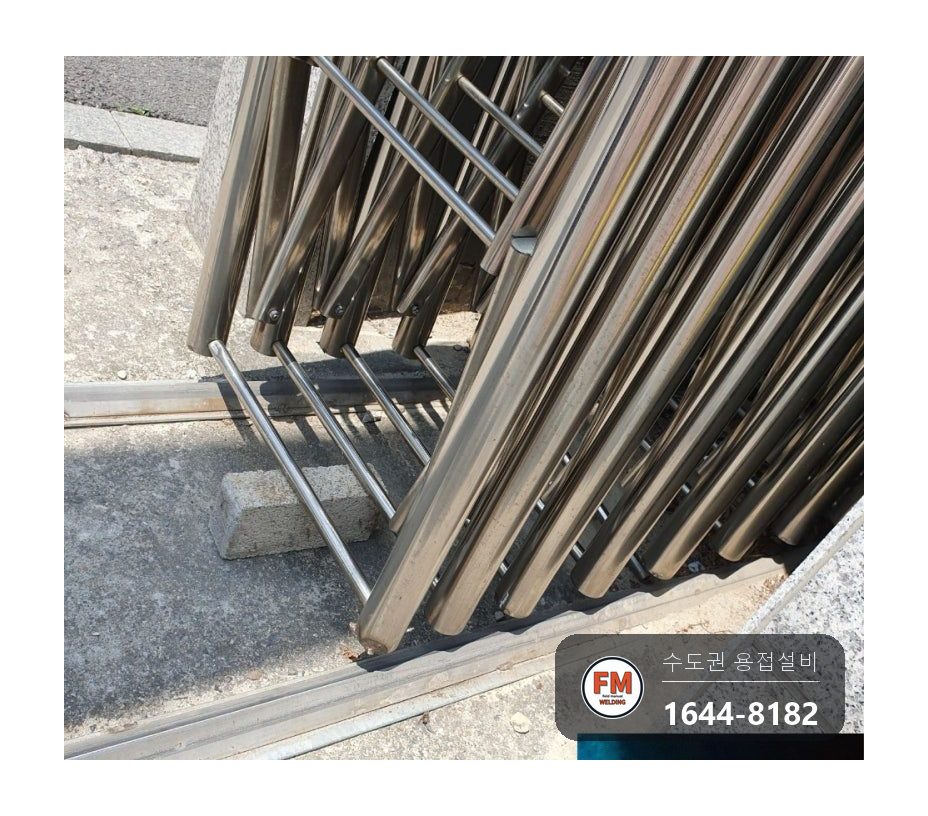

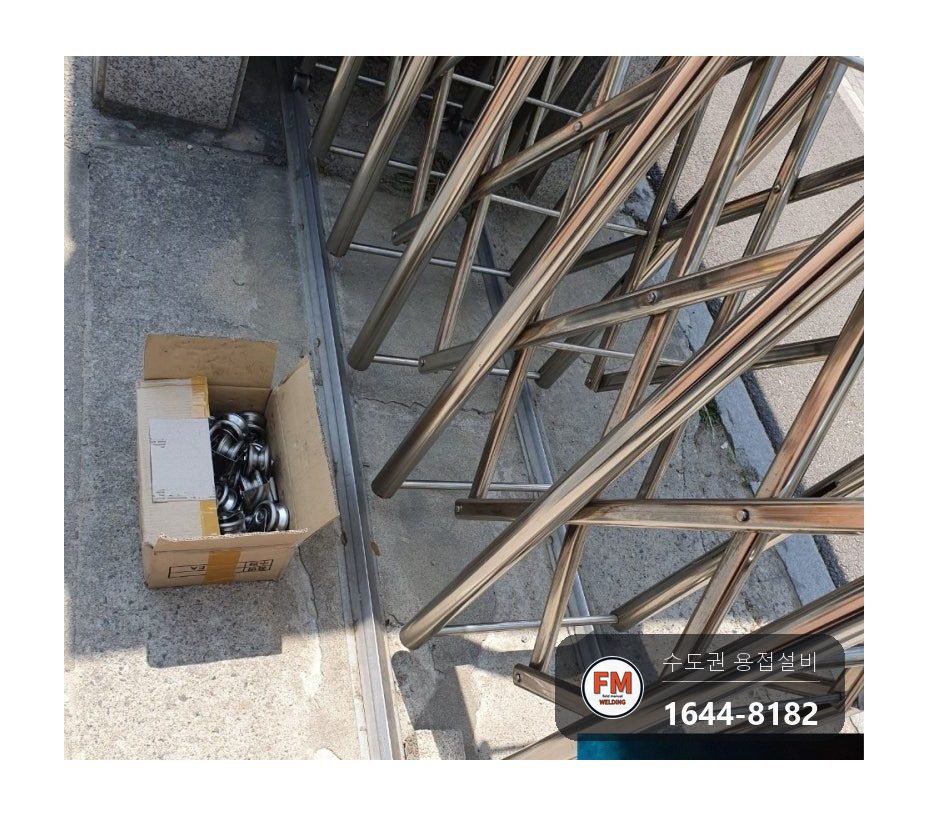

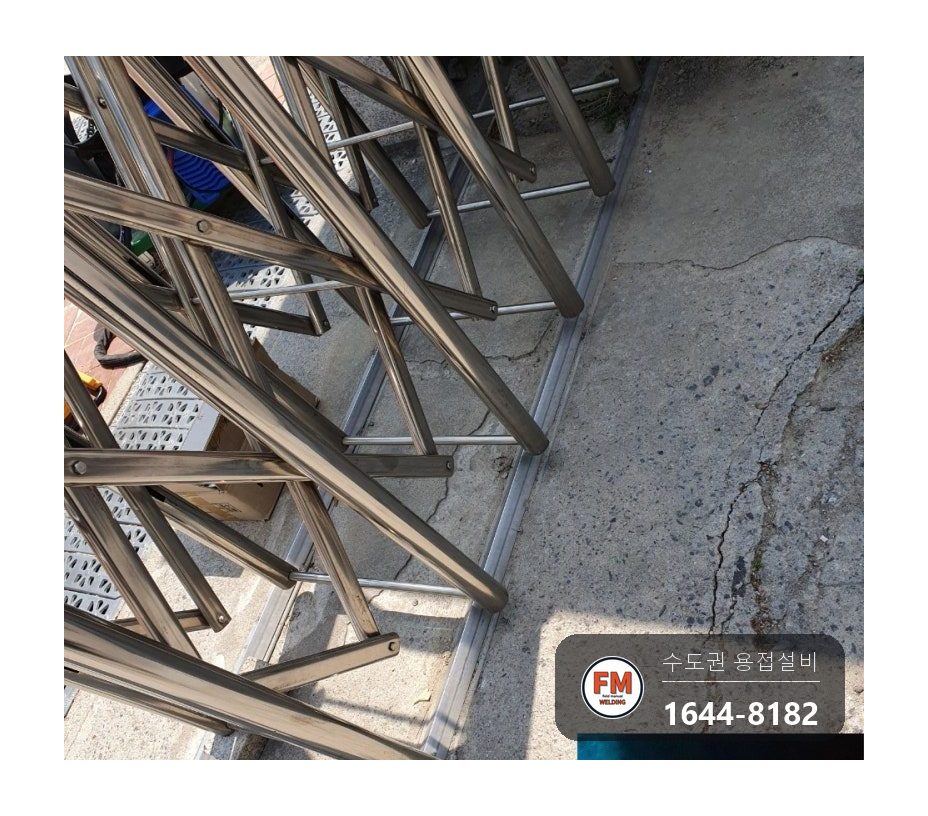

정문 자바라는 바퀴를 전부 새것으로 바꾸기로 했습니다. 기존 바퀴를 모두 잘라 내고 새 바퀴를 붙일 자리를 다듬는 밑작업을 했습니다.

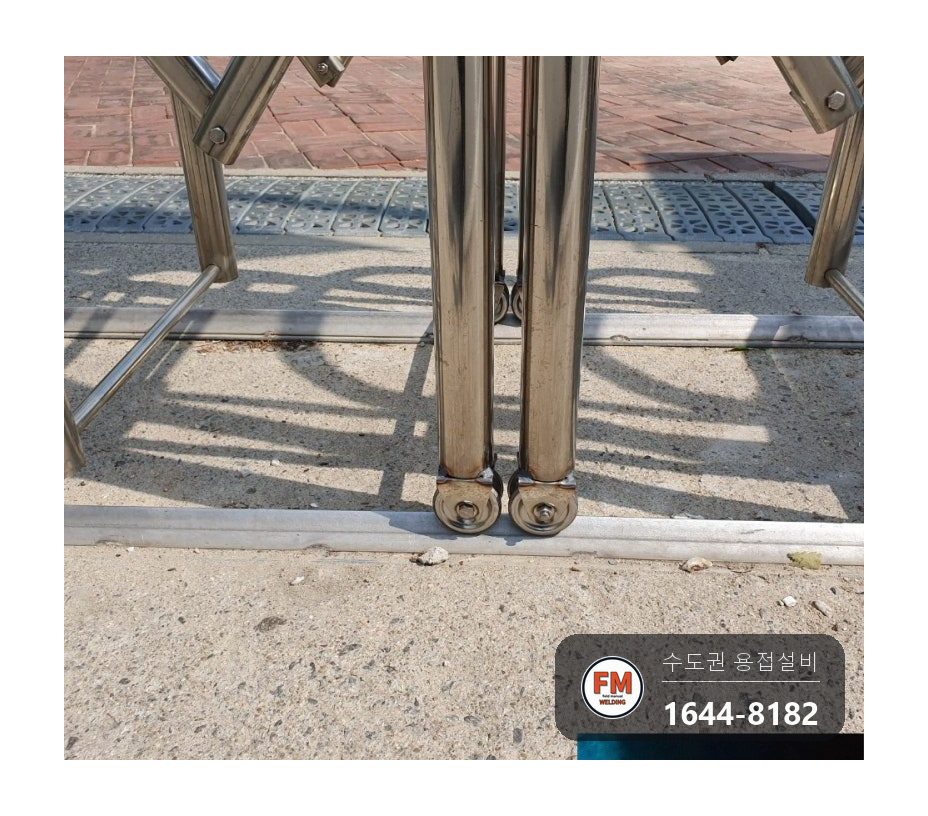

새 바퀴는 자바라 몸체와 맞닿는 네 모서리를 전부 용접해, 여닫을 때 바퀴가 떨어지지 않게 했습니다.

사용한 자재와 장비입니다.

이날 작업은 모두 알곤으로 붙였습니다. 학생과 교직원이 오가는 학교 안이라 불티가 적은 알곤이 맞는 방식입니다.

자바라에는 새 바퀴를 달았습니다. 낡은 바퀴는 잘라 내고, 새 바퀴를 네 모서리 모두 용접으로 고정했습니다.

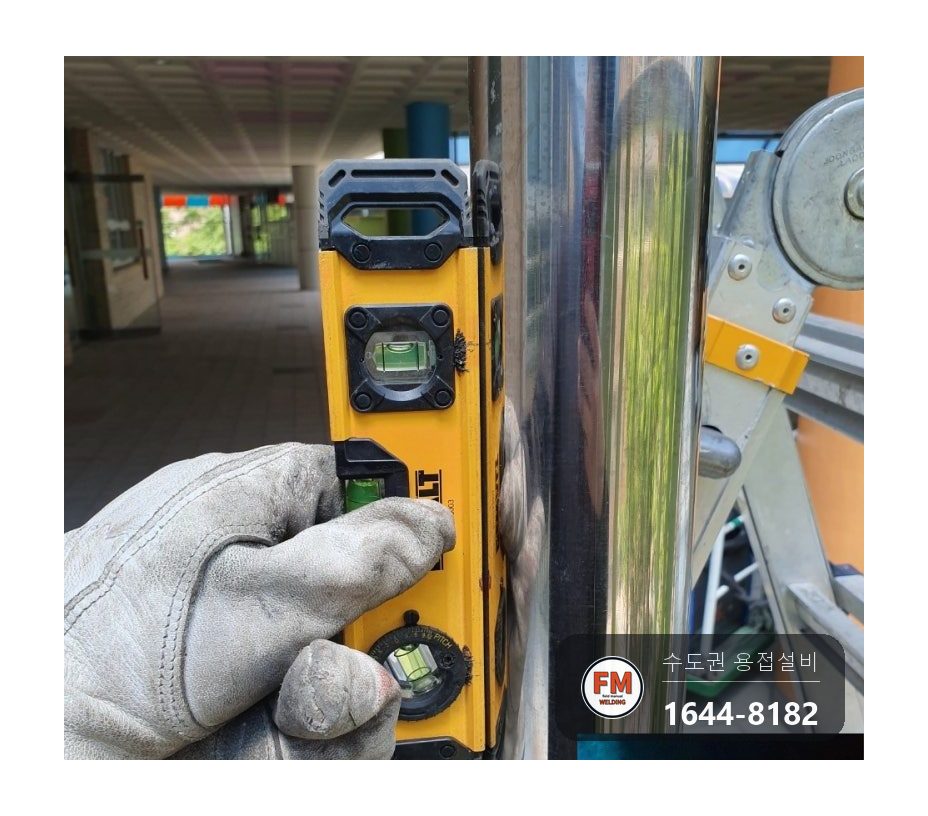

기둥을 다시 세울 때는 수평계를 썼습니다. 기둥이 기운 채 붙으면 지붕판에 힘이 고르게 실리지 않습니다.

작업 후 확인한 내용입니다.

렉산 받침 기둥은 수평이 맞는 것을 확인하고 용접을 마쳤습니다. 물막이는 배관과 트렌치 두 곳에 붙여, 발에 차여도 떨어지지 않을 만큼 단단히 고정된 것을 확인했습니다.

자바라 바퀴 교체는 여닫을 때 힘이 많이 든다는 불편 때문에 한 작업이라, 낡은 바퀴를 하나도 남기지 않고 모두 새것으로 바꿨습니다.

학교처럼 학생들이 매일 만지는 시설물은 떨어진 곳만 붙이기보다, 용접 범위를 넓혀 같은 충격에 다시 떨어지지 않게 하는 것이 중요합니다.
