기둥·구조물 보강, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

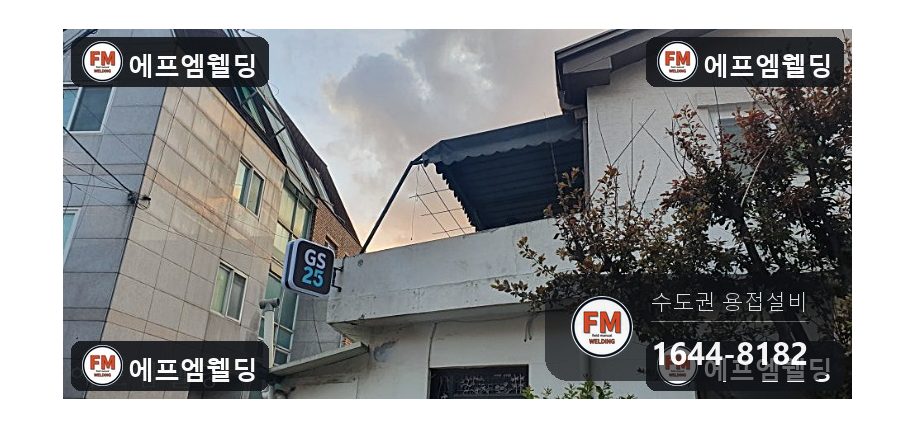

단독주택 바깥에 세운 캐노피 지붕이 바람이 세게 분 다음부터 크게 흔들리고 틀 일부가 비틀어졌다며 연락을 주셨습니다.

차를 대고 사람이 드나드는 자리를 함께 덮는 차양이라, 그 밑으로 늘 사람과 차가 다닙니다. 지붕이 흔들리는 채로는 안전하다고 할 수 없습니다.

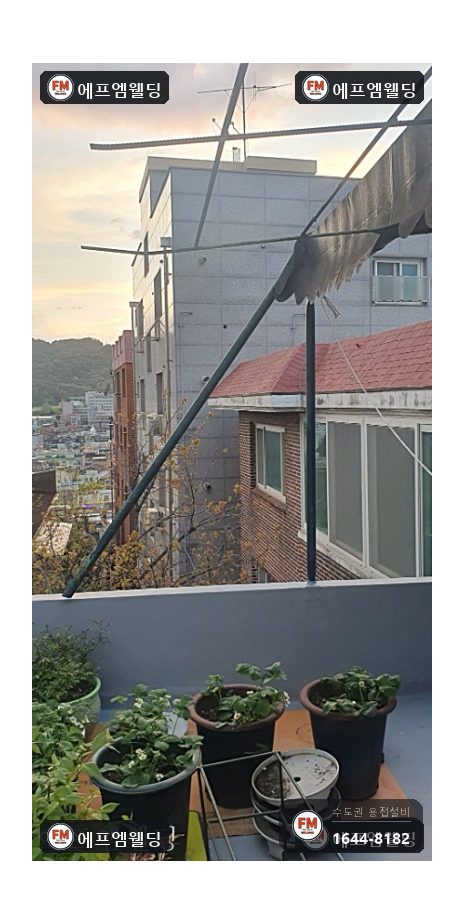

가서 보니 지붕을 떠받치던 기둥 하나가 예전에 누군가 뜯어 버린 상태였습니다.

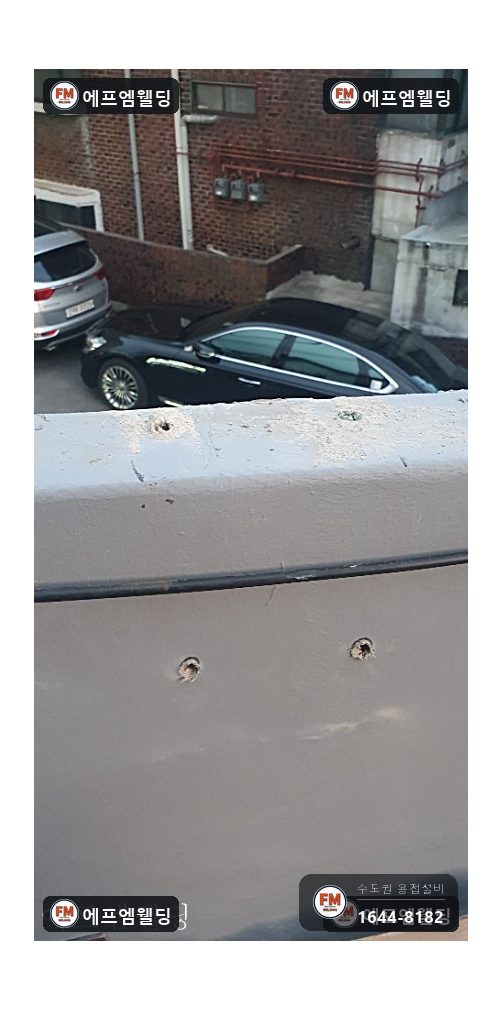

남아 있는 고정 부위도 벽에서 떨어져 틈이 벌어져 있었고, 무게가 한쪽으로 몰리는 모양이 돼 있었습니다.

기둥·구조물 보강, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

기둥 하나를 없애면 원래 기둥이 버티던 무게가 남은 고정 부위로 고스란히 옮겨 갑니다. 바람이 거세지면 바로 그 부위부터 흔들립니다.

벽과 고정 부위 사이가 벌어져 있으면 붙어 있는 것처럼 보여도 힘을 제대로 넘겨주지 못합니다. 벌어진 틈의 폭만큼 구조물이 움직입니다.

아래쪽을 잡지 않고 위만 연결한 구조는 버티는 데 한계가 있습니다. 지붕은 내리누르는 무게뿐 아니라 바람이 밑에서 들어 올리는 힘도 받습니다.

바깥에 세운 구조물은 작은 뒤틀림이 조금씩 쌓여 갑니다. 비바람이 많은 철이 지난 다음 한 차례 살펴보면 작은 변형을 가장 확실하게 일찍 찾아낼 수 있습니다.

기둥·구조물 보강, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 원래 녹슬어 있던 구간과 더러워진 곳부터 깨끗이 손봤습니다.
2. 벽이 얼마나 튼튼한지, 무게가 어느 길로 흘러내리는지를 보고 베이스를 박을 자리를 새로 정했습니다. 원래 위치가 적당하지 않으면 옮기는 게 옳습니다.

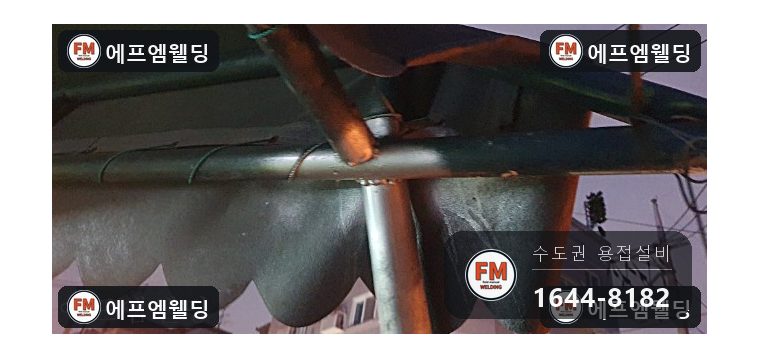

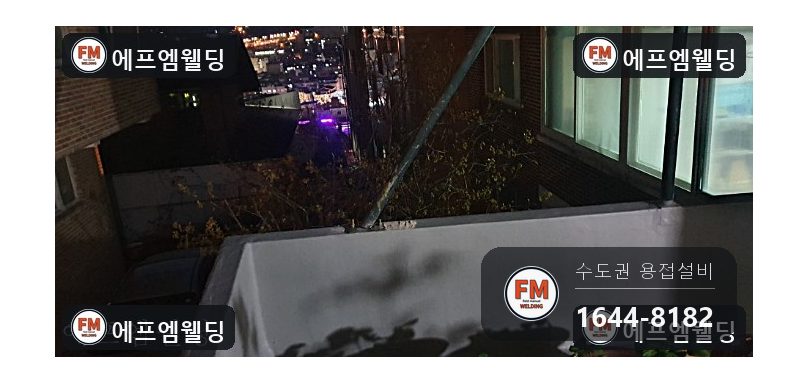

3. 아연도금 파이프로 새 기둥 보강 틀을 짜서, 위쪽 캐노피 틀과 구조적으로 맞물리도록 놓았습니다.

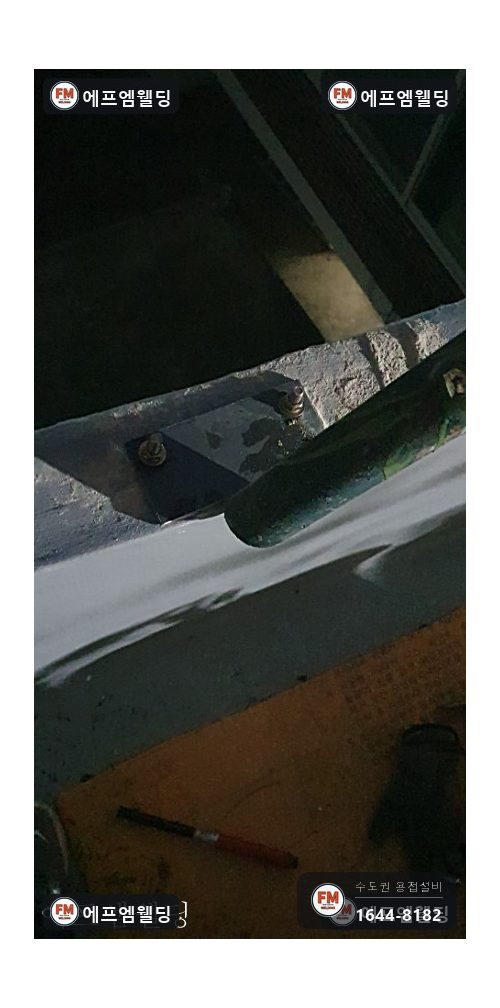

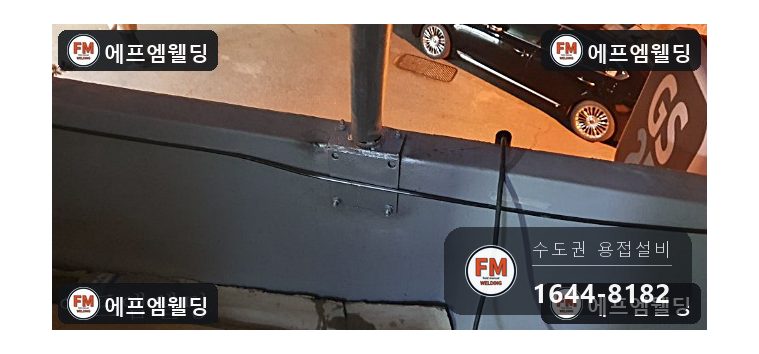

4. 베이스판은 튼튼한 재질로 별도 가공해 벽에 바짝 대고 큰 앵커를 박아 고정했습니다.
5. 지붕 무게가 한쪽으로 쏠리지 않게 각도를 손봐서, 틀 전체로 고르게 나뉘어 내려가도록 짰습니다.
6. 일하는 도중 지붕 틀 뒤쪽 연결 부위에서도 조금 뒤틀린 곳이 보여서, 해당 구간에 보강재를 더 대어 떨림이 생기지 않게 잡아 두었습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

새 기둥 재료는 아연도금 파이프입니다. 바깥에 서는 구조물이어서 애초에 녹에 강한 재질로 만듭니다.

베이스판은 받은 힘을 벽 쪽으로 넓게 퍼뜨리는 부품입니다. 판이 작거나 얇으면 무게가 앵커 몇 개에만 실립니다.

앵커 한 개가 버티는 힘을 300~350kg 정도로 잡고 몇 개를 어디에 박을지 정합니다. 바람에 들리는 힘까지 받는 곳이라 넉넉하게 더 박습니다.

마무리로 녹을 막는 코팅을 입혔습니다. 바람과 기온 차를 고스란히 받는 곳에서는 칠이 얼마나 버티느냐가 구조물 수명을 정합니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

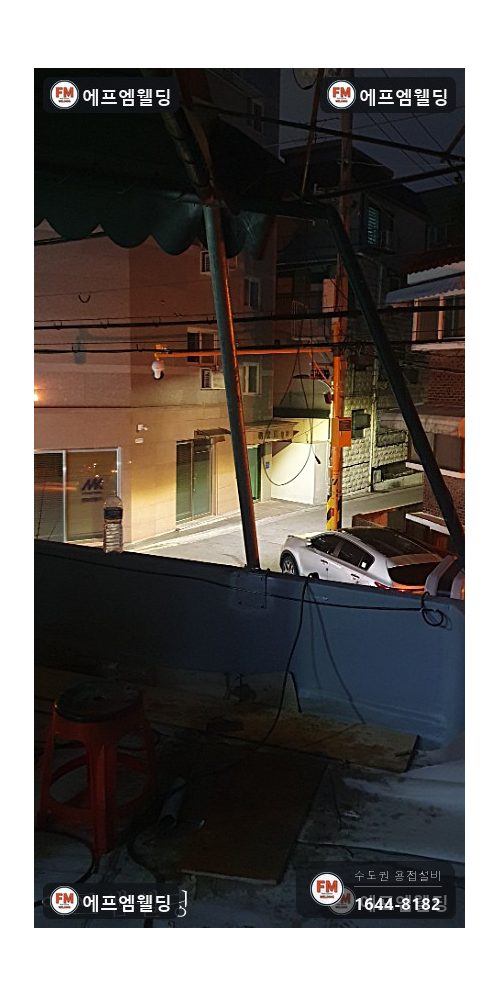

일을 마친 다음 위아래 구조를 직접 둘러보고, 이리저리 힘을 줘 가며 흔들리는지 확인했습니다.

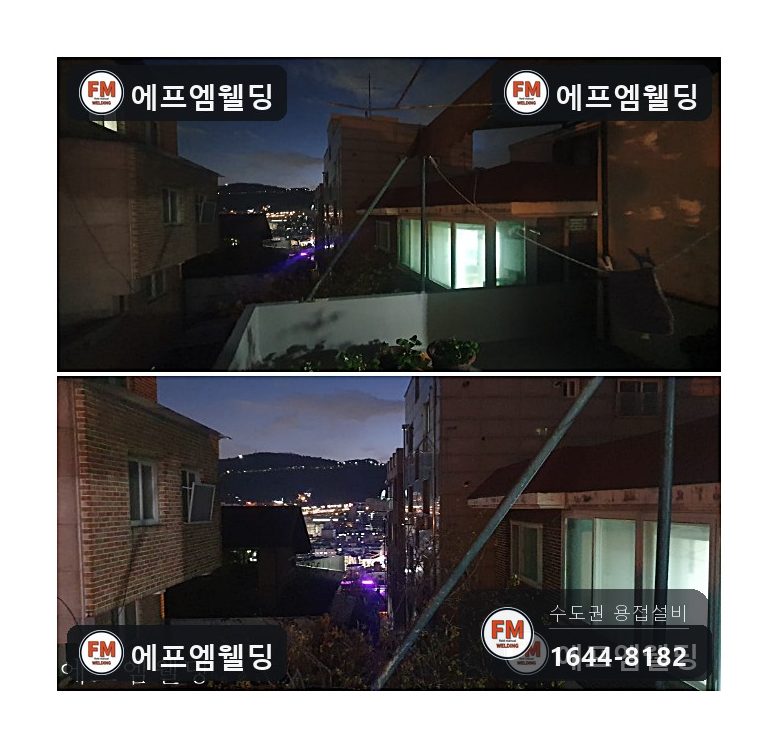

예전처럼 지붕이 통째로 흔들리는 일은 없어졌습니다. 임시로 붙어 있던 부위가 이제 벽을 중심으로 무게를 받는 짜임새로 바뀌었습니다.

사장님께서는 이제 비바람이 몰아쳐도 걱정 없겠다고 하셨습니다.

옥상을 생활 공간으로 쓰실 생각이 있다고 하셔서, 늘어날 무게까지 따져 구조가 안정적인지 다시 한번 짚어 보고 끝냈습니다.
