놀이·운동시설, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

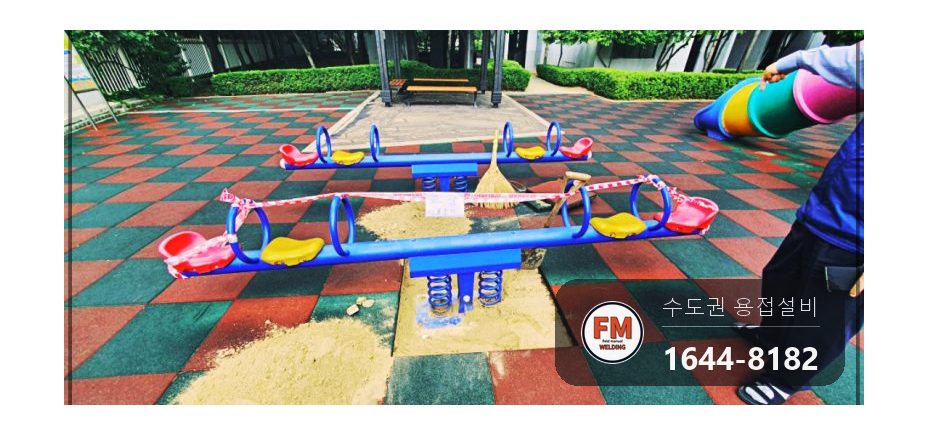

아파트 단지 놀이터의 시소 스프링이 부러져 고쳐 달라는 의뢰를 받았습니다.

고장 표시를 붙여 놔도 아랑곳없이 올라타는 아이들이 있습니다. 놀이터 기구를 위태로운 채로 놔둘 수 없는 까닭입니다.

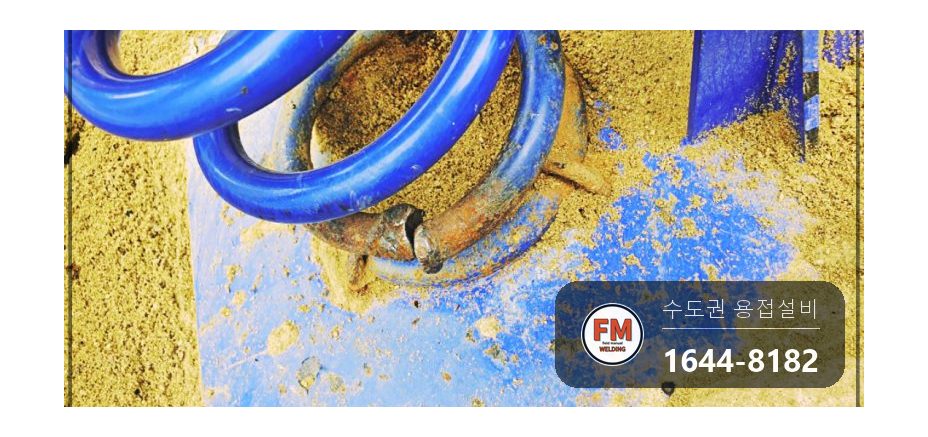

부러진 곳을 보니 누군가 전에 용접으로 고쳐 둔 자국이 있었는데요. 예전에 붙인 바로 그곳이 또 끊겨 있었습니다.

놀이·운동시설, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

관리사무소장님께 물어보니 고친 지 겨우 2주밖에 안 됐다고 하셨습니다.

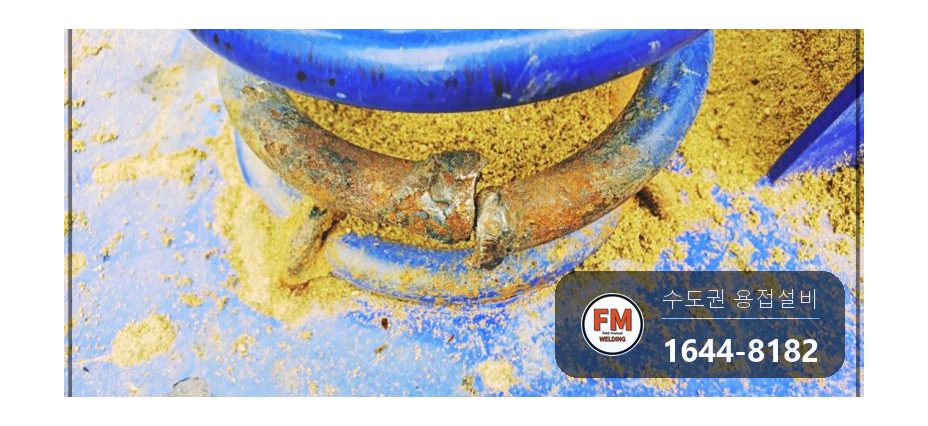

겉 비드를 보니 CO2 용접으로 붙인 것이었고, 끊긴 단면을 들여다보니 여기저기 기공이 있고 쇳물이 속까지 들어가지 못한 상태였습니다.

CO2로 겉만 한 바퀴 돌려 붙이는 방법은 쉬지 않고 힘을 받는 스프링에는 어울리지 않습니다. 겉만 두른 이음은 며칠 만에도 또 끊어집니다.

놀이·운동시설, 어떻게 고쳤나요?

작업 순서와 방법입니다.

1. 또 부러지지 않게, 끊긴 단면 속부터 알곤으로 쇠를 채워 올리는 방법을 택했습니다.

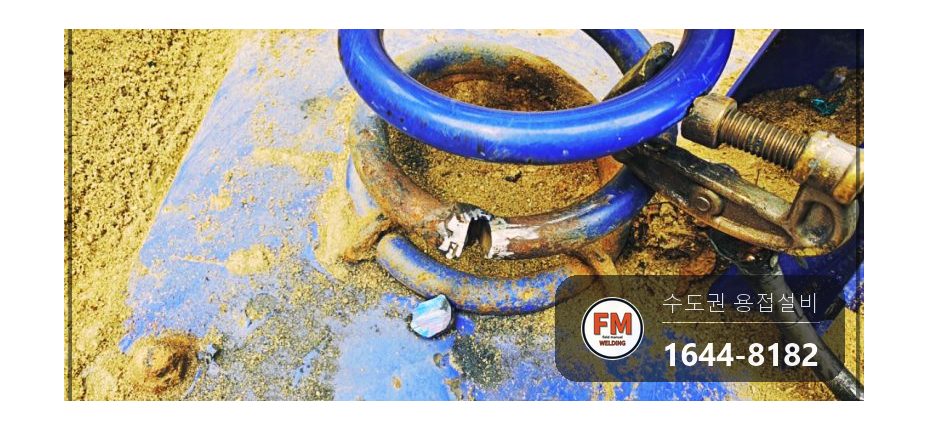

2. 먼저 V형으로 깎아 용접할 자리를 냈습니다.

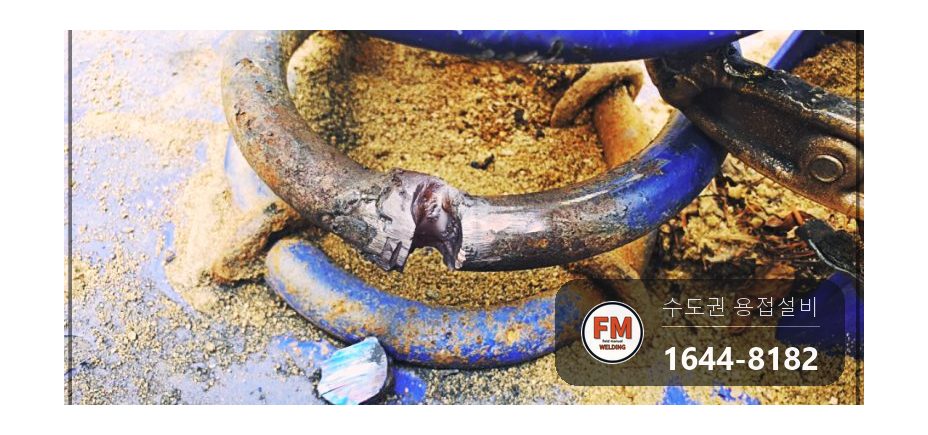

3. 쇳물이 속까지 넉넉히 스미도록 V형으로 파낸 다음 가장 안쪽부터 붙여 채웠습니다.
4. 속에 기포 구멍이 생기지 않게 용가재를 느긋하게 녹이며 붙여 나갔습니다.
5. 비뚤게 붙으면 스프링이 휘어 제구실을 못 하고 또 고쳐야 합니다. 자리를 맞춰 보며 이어 붙였습니다.

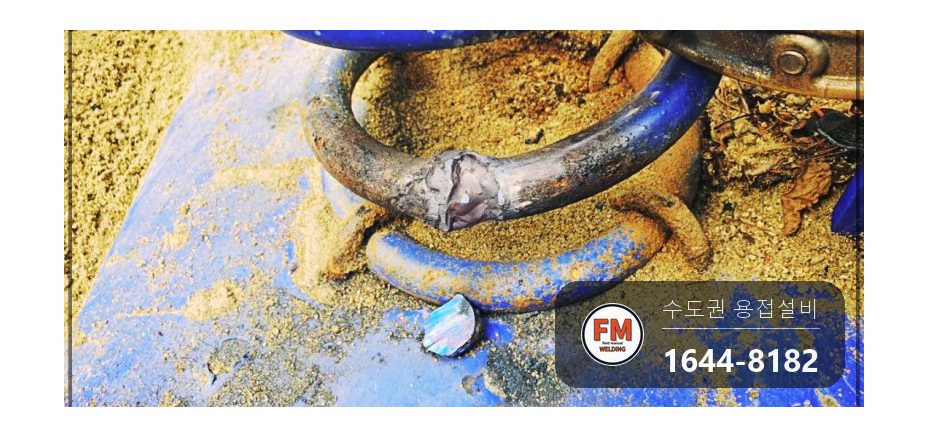

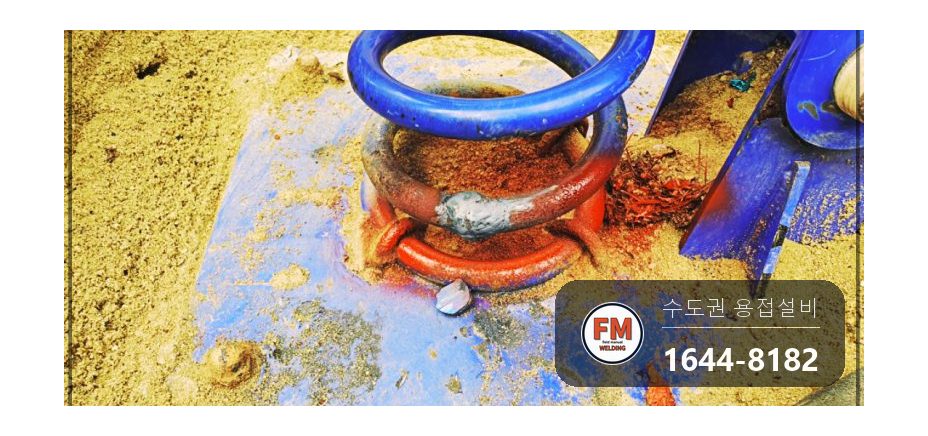

6. 속부터 쇠를 꽉 채워 올려 단단하게 마쳤습니다.
7. 녹이 슬지 않도록 페인트를 칠하고 받침 둘레는 흙으로 덮었습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

이음은 알곤으로 했습니다. 겉을 두르는 게 아니라 속부터 채워 올려야 하는 곳이어서 열 다루기가 중요합니다.

용가재는 고장력 TGC-50 와이어입니다. 비드를 두툼하게 올려 단면을 키워 강성을 올리면 원래 받던 힘을 한결 잘 견딥니다.

스프링은 힘을 받으면 본래 모양으로 되돌아가려고 합니다. 튼튼하게 붙이지 않으면 피로파괴로 끊깁니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

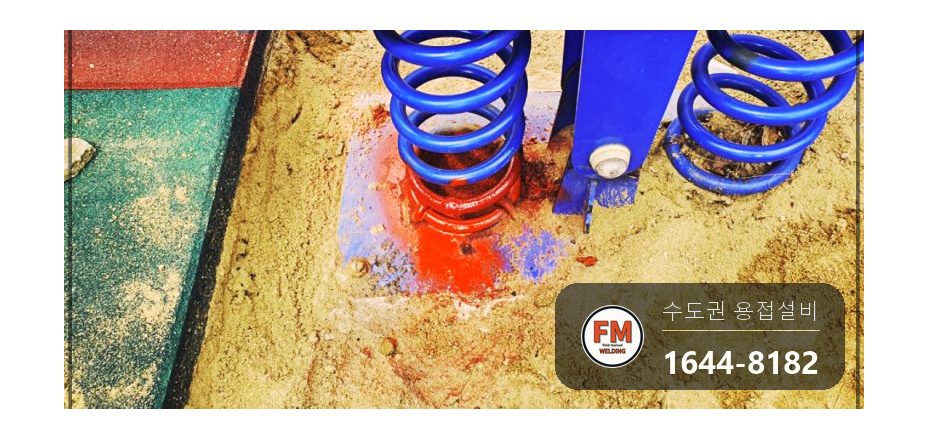

용접이 끝나고 녹이 슬지 않게 페인트를 칠했습니다.

받침 둘레를 흙으로 덮어 정리하고 끝냈습니다. 망가진 기구를 예전 모습대로만 되돌리면 또 부러질 수 있어서, 전보다 튼튼하게 만들어 다시 망가질 여지를 줄이는 방향으로 고칩니다.
