놀이·운동시설, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

크로스핏 체육관 문을 열 준비를 하시던 대표님이 인테리어를 손수 하시던 중이었습니다. 천장 철봉(풀업바)과 밧줄걸이를 달아 달라는 요청이었습니다.

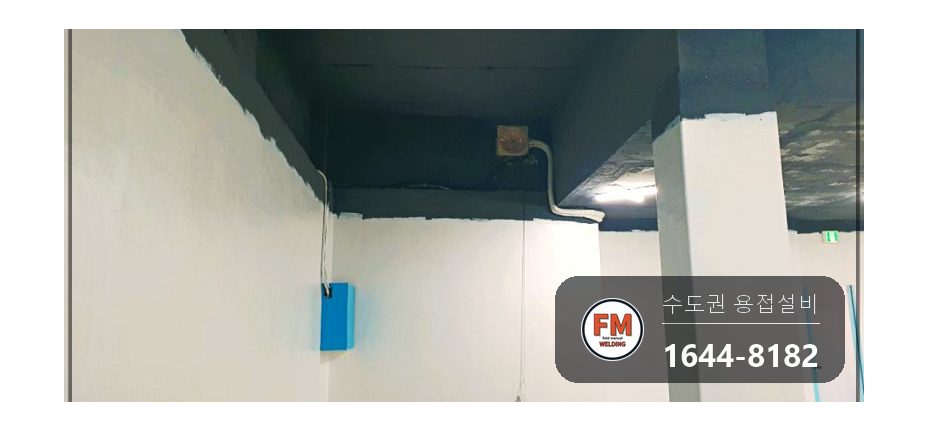

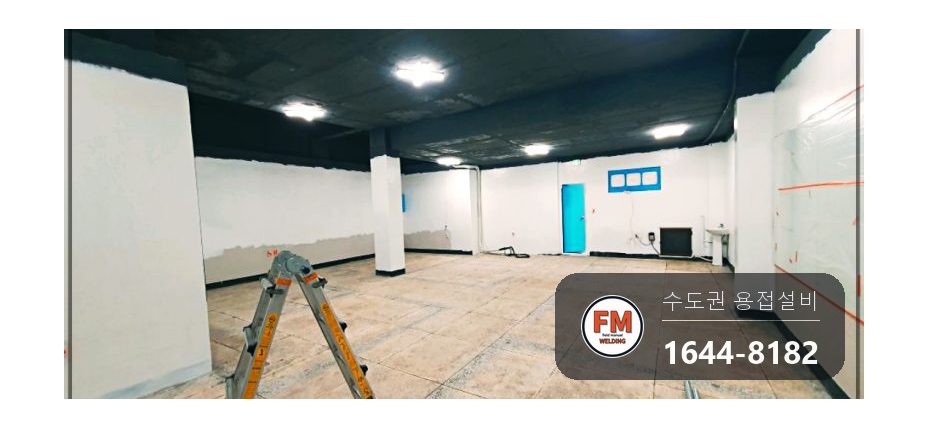

현장에 가 보니 공사 준비가 한창 진행 중이었는데요. 바라시는 자리에 딱 맞게 구조물을 두고 싶어 저희에게 맡기셨습니다.

처음 요청은 천장에 붙이는 벽부형 풀업바였습니다.

놀이·운동시설, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

체육관 자리가 비탈길 아래 지하여서 바닥 높낮이 차이가 크고 천장이 높았습니다. 요청하신 벽부형으로 하면 매달리는 높이가 몸에 맞지 않았습니다.

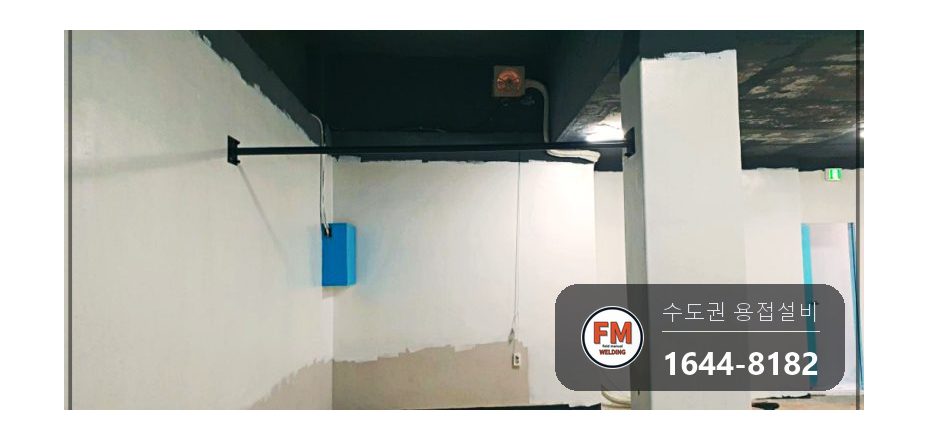

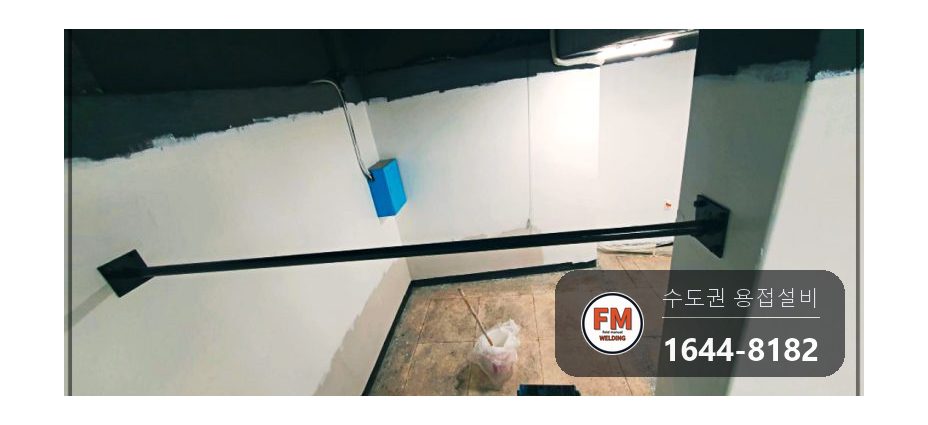

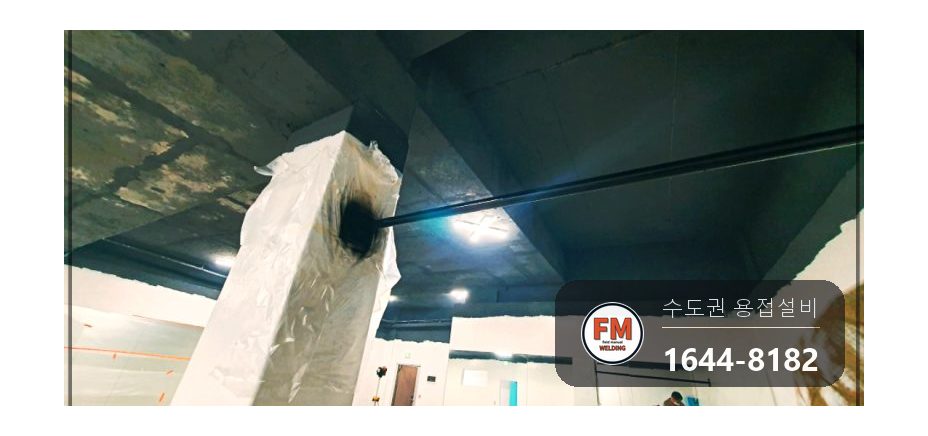

사정을 자세히 말씀드리고 나서 기둥과 벽 사이를 가로지르는 일자형 천장 철봉으로 바꾸기로 뜻을 모아 작업을 시작했습니다.

철봉이 조금만 기울어도 매달린 사람 몸의 좌우 균형이 틀어집니다. 어깨 한쪽으로 힘이 더 쏠리게 됩니다.

처음 달 때 단단히 잡아 두지 않으면 세월이 흐르며 앵커가 헐거워지고 용접 자리가 떨어져 다치는 사람이 생깁니다.

놀이·운동시설, 어떻게 고쳤나요?

작업 순서와 방법입니다.

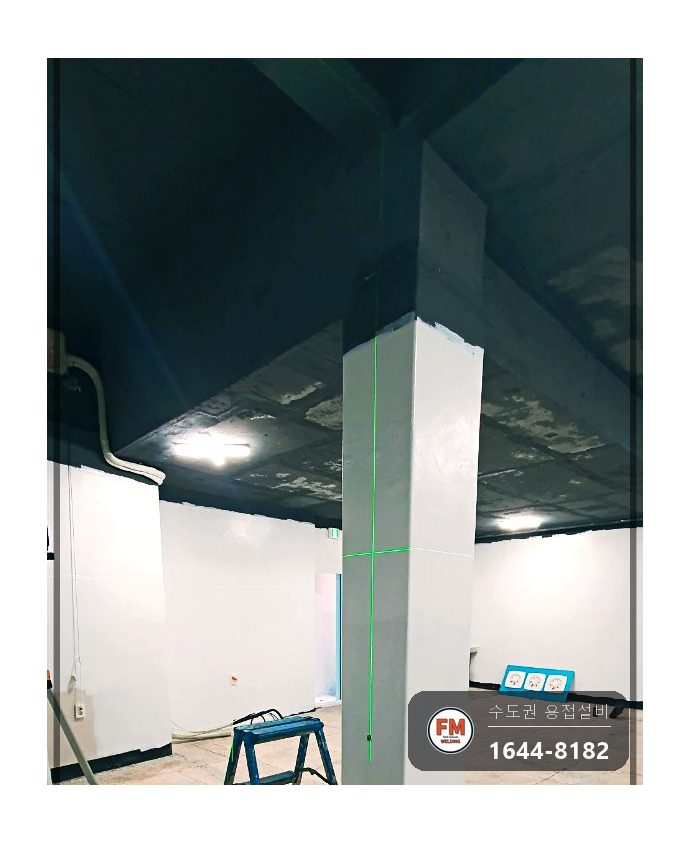

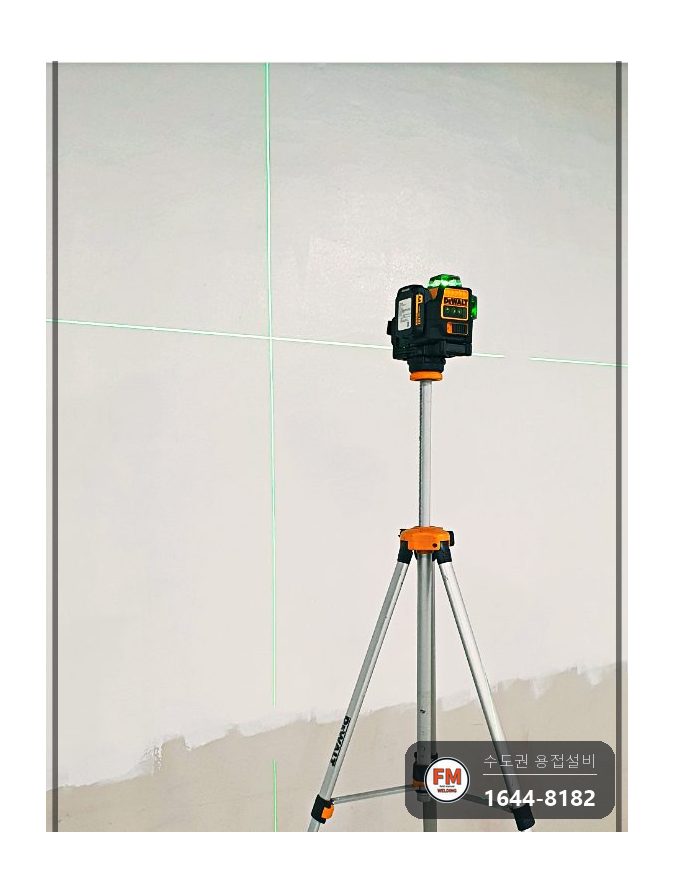

1. 위치를 정확히 짚고 곧게 이어져야 해서 먹줄처럼 선을 쳐 표시한 다음 작업을 시작했습니다.

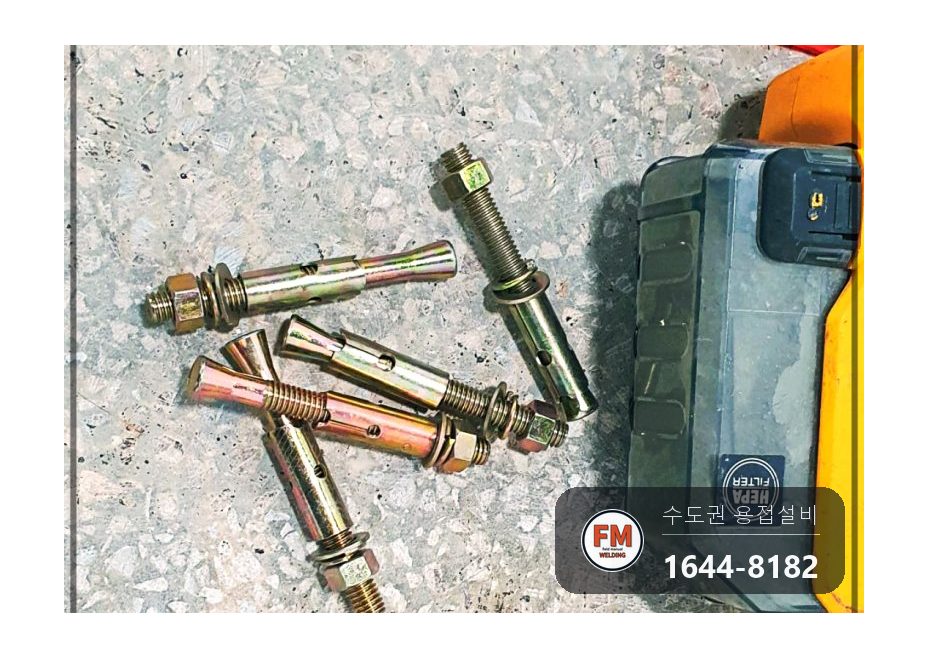

2. 드릴과 앵커를 챙겨 표시한 곳에 맞춰 구멍을 냈습니다.

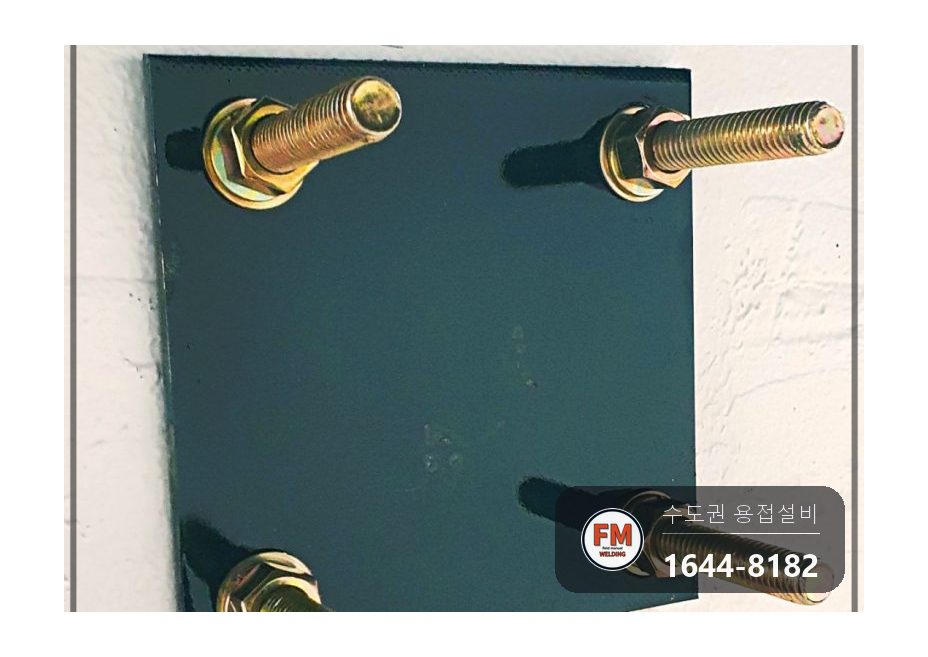

3. 구멍 위로 베이스 플레이트를 대고 네 방향에 앵커를 박아 고정했습니다. 앵커 한 개가 버티는 무게가 300~350kg 정도여서, 여럿이 매달리는 구조물은 방향을 나눠 박습니다.

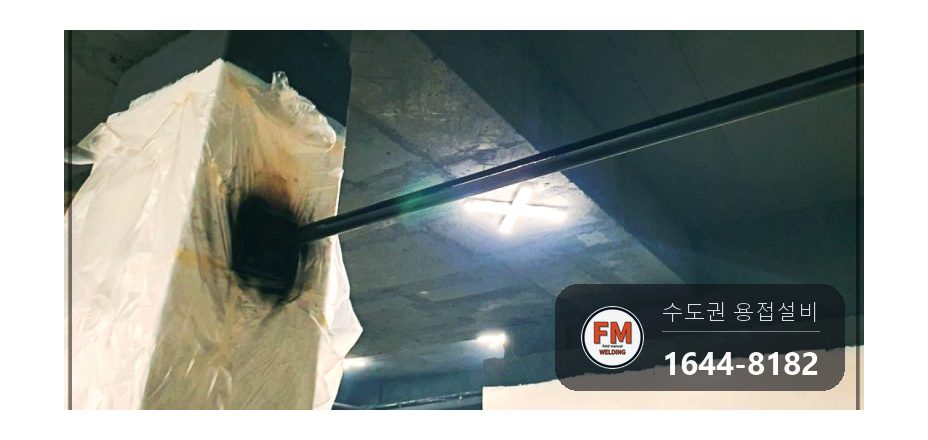

4. 베이스 플레이트에 라운드바를 용접했습니다. 큰 무게가 실리는 곳이라 봉은 저수소계 7016을 골랐습니다.

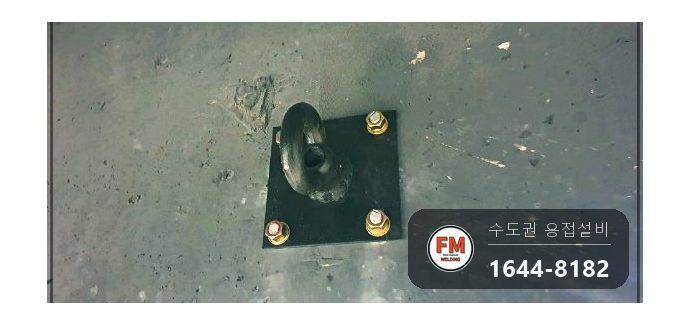

5. 밧줄걸이는 벽에 구멍 네 개를 뚫어 달았습니다. 밧줄을 늘어뜨려 사람이 붙잡고 오르는 데 씁니다.

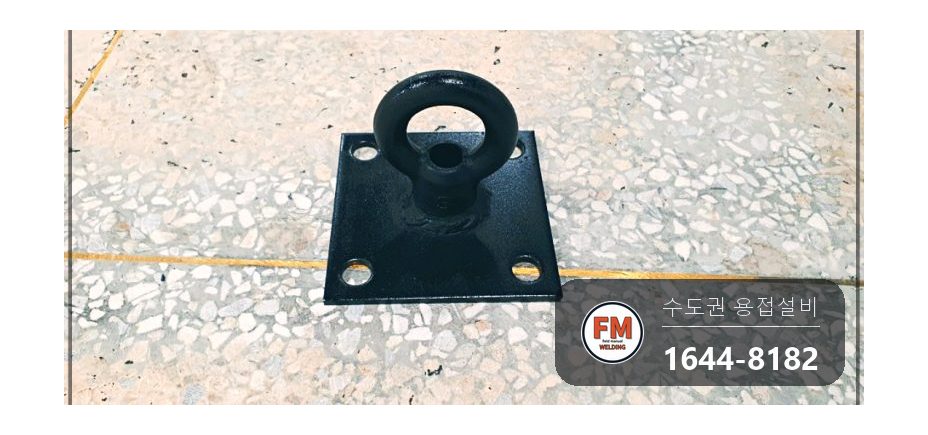

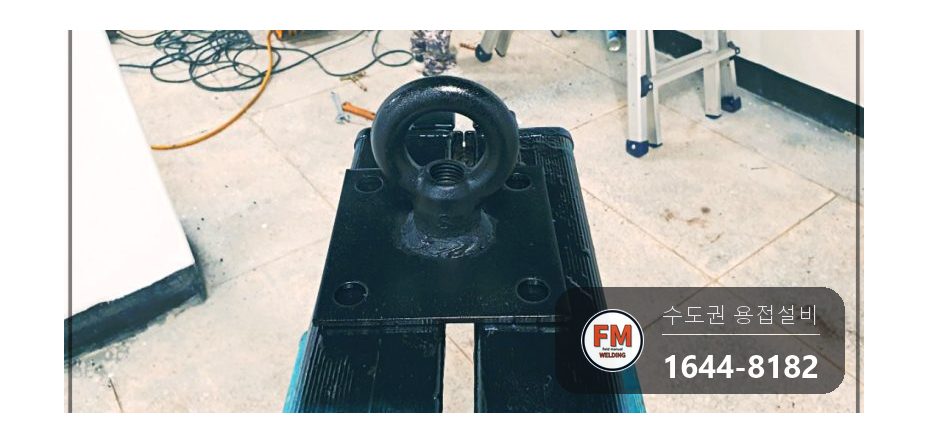

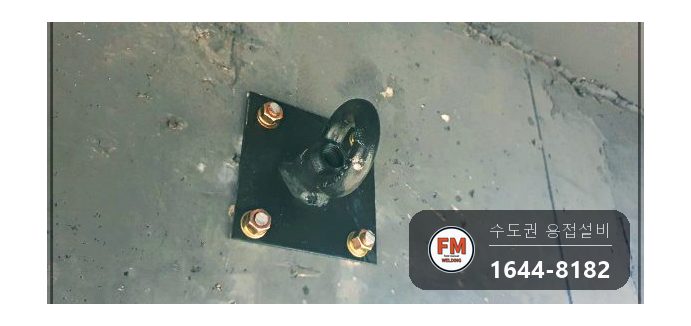

6. 가는 밧줄에서 굵은 밧줄까지 모두 걸 수 있게 두툼하고 고리가 넓은 아이너트를 붙여 달았습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

봉은 저수소계 7016입니다. 잘 갈라지지 않고 질겨서 무게를 받는 구조물에 씁니다.

고정에는 앵커와 베이스 플레이트를 썼습니다. 파이프를 천장에 곧장 붙이면 붙는 면이 너무 좁습니다.

밧줄걸이는 아이너트로 만들었습니다. 굵기가 제각각인 밧줄이 다 들어가도록 안쪽 구멍이 넉넉한 제품을 골랐습니다.

부속을 지나치게 많이 달지는 않습니다. 걸릴 무게를 따져 꼭 필요한 개수만 박습니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

표시한 선에 맞춰 달았어도 수평을 다시 한번 재서 기울지 않았는지 봤습니다.

전자 각도기를 대 보니 0도에서 0.02도 벗어나 있었습니다. 도장했을 때 페인트 한 겹 두께쯤 되는 차이여서 사실상 수평입니다.

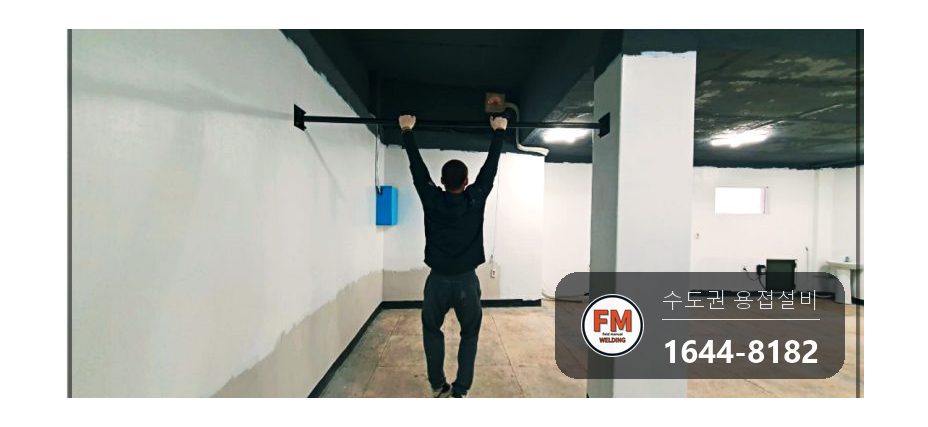

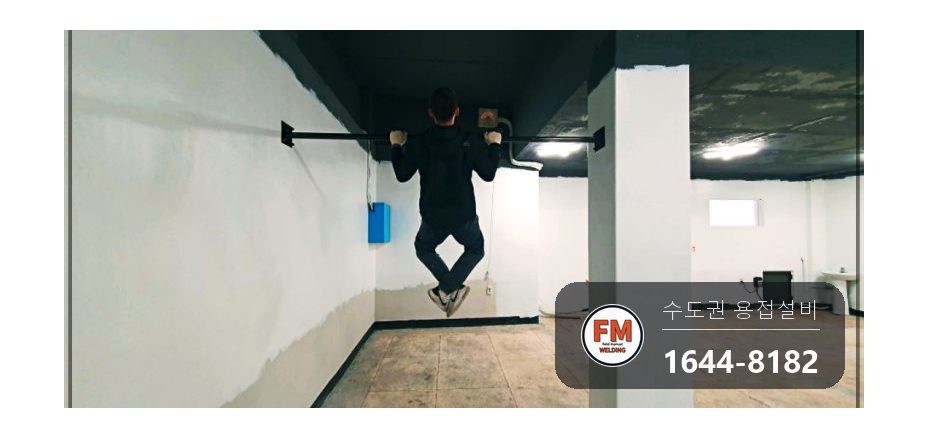

대표님이 손수 철봉에 매달려 턱걸이를 해 보시고 흔들리지 않는다는 것을 확인하셨습니다.
