놀이·운동시설, 어떤 상태였나요?

현장에 도착해 확인한 내용입니다.

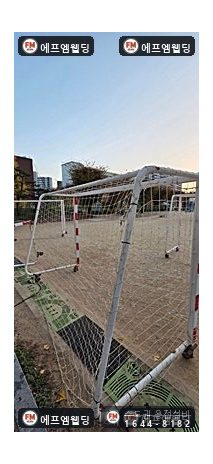

공공 체육시설에서 시설물이 낡아 부서졌다는 연락을 받았습니다. 현장에 가 보니 운동장 곳곳의 구조물에서 고장이 동시에 드러나 있었습니다.

살펴서 찾은 고장은 셋이었습니다. 구령대 난간 아래 고정부가 빠져 있었고, 의자 다리 발판이 부서져 있었으며, 골대 아래쪽에 균열이 있었습니다.

난간은 바닥에 꽉 박혀 있어야 하는 구조물인데, 무게와 떨림을 거듭 받다 보니 앵커 자리가 헐거워져 있었습니다.

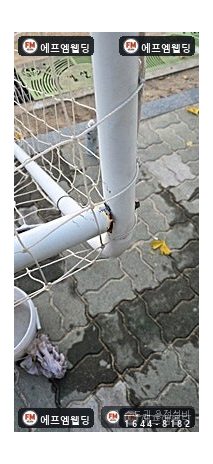

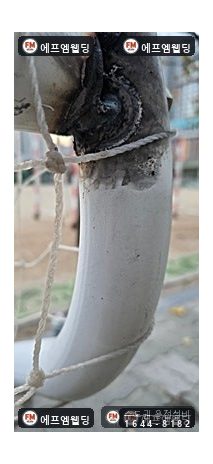

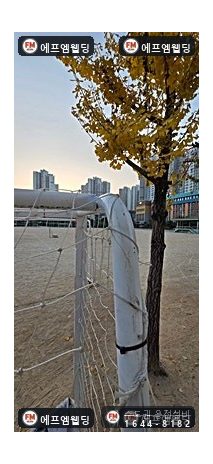

골대 아래 틀은 긴 세월 충격을 되풀이해 받아서 미세한 균열과 휨이 같이 생겨 있었습니다. 세워 둔 상태로는 작업을 할 수 없었습니다.

놀이·운동시설, 왜 이렇게 됐나요?

같은 증상이라도 원인은 다릅니다.

운동 시설은 사람이 매달리고 밀고 부딪치는 물건입니다. 힘이 한쪽으로만 들어오지 않고 쉴 새 없이 방향을 바꾸어서 이음에 피로가 빨리 쌓입니다.

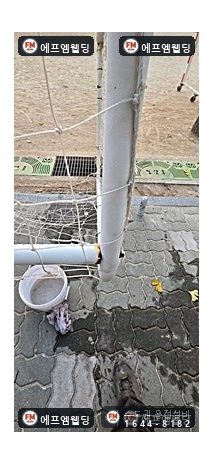

골대 아래쪽은 충격이 맨 마지막에 모여드는 부위입니다. 윗부분이 받은 힘이 모두 아래로 내려오니 균열도 골대 아래쪽에서부터 생깁니다.

균열과 휨이 같이 있으면 붙이는 것으로 끝낼 수 없습니다. 비틀린 모양을 제대로 되돌리지 않으면 붙인 곳에 똑같은 방향의 힘이 또 걸립니다.

난간 앵커가 풀린 것도 같은 원리입니다. 콘크리트에 뚫은 구멍은 한 번 헐거워지면 같은 구멍에 다시 조여도 붙들지 못합니다.

놀이·운동시설, 어떻게 고쳤나요?

작업 순서와 방법입니다.

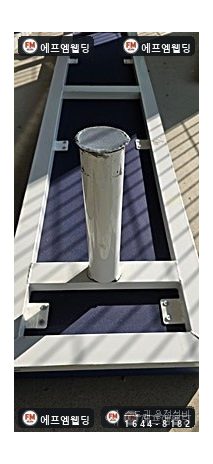

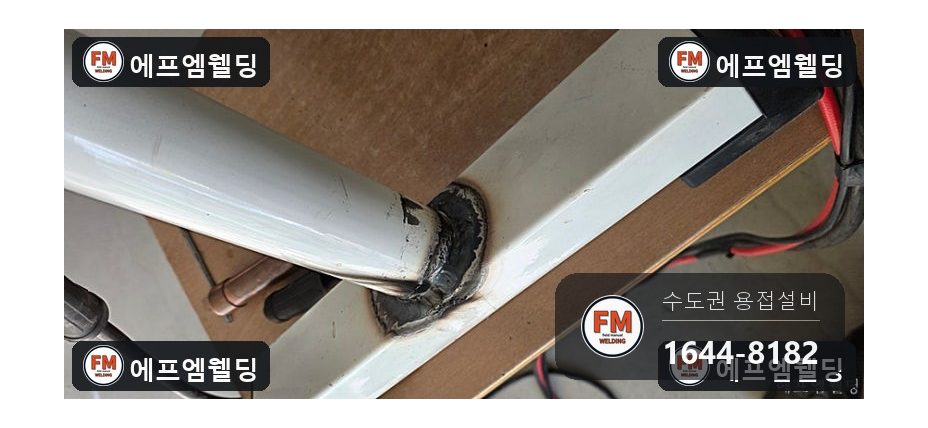

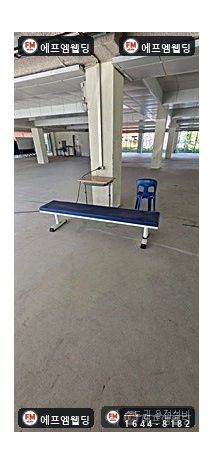

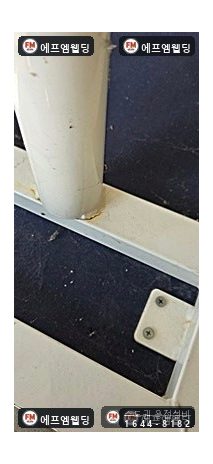

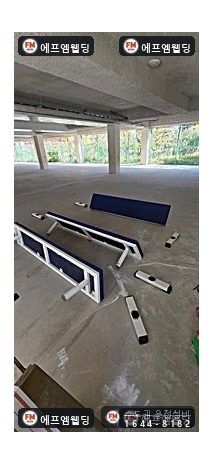

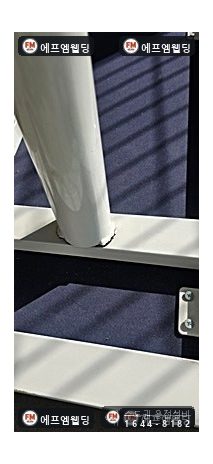

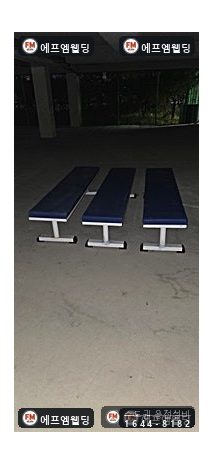

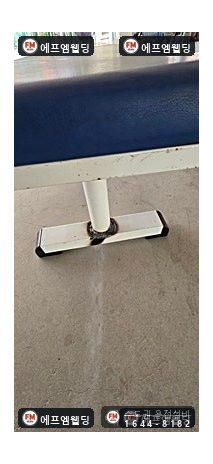

1. 의자 다리 아래부터 고쳤습니다. 부서진 곳 둘레의 오래된 칠과 녹을 벗기고 끊어진 면을 다듬었습니다.
2. 의자는 바로 붙이지 않고, 다리 각도와 무게가 나뉘는 방향을 맞춰 줄을 세운 다음 보강했습니다. 열이 곁의 구조물로 번지지 않게 열을 줄였고, 끝으로 겉에 코팅을 했습니다.

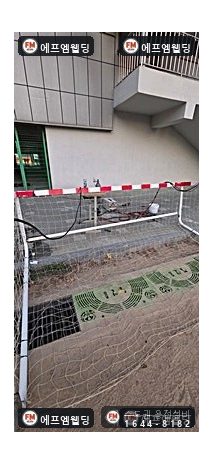

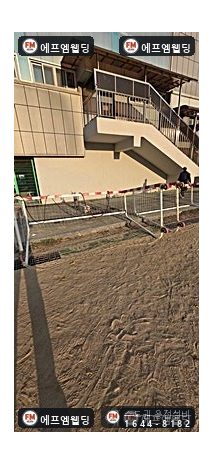

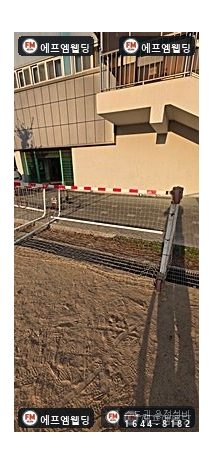

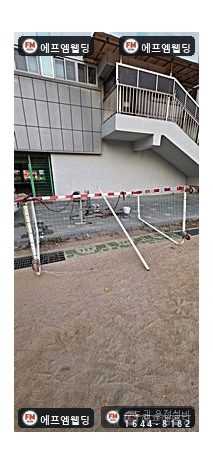

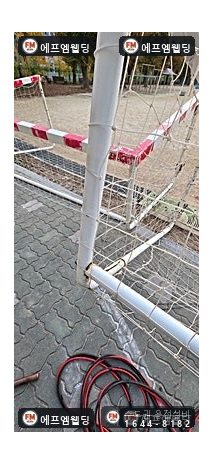

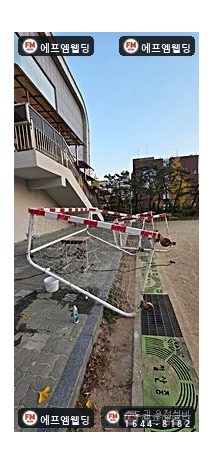

3. 골대는 선 채로 작업할 수 없는 모양이어서, 안전하게 눕히고 받침대로 고정한 뒤 시작했습니다.

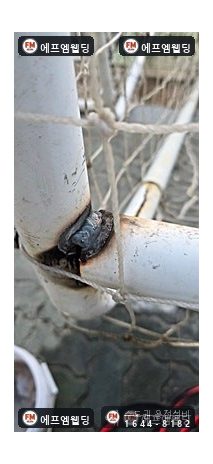

4. 아래 틀의 균열을 살펴 손상된 범위에 표시를 하고 칠을 벗겨 냈습니다. 골대 그물에 열이 닿지 않게 차단 패드를 대고 작업했습니다.
5. 보강을 마치고 균형을 다시 살핀 다음 땅에 닿는 각도와 높이를 원래 규격대로 되돌렸습니다. 보강 틀을 더 달아 충격을 받아도 쉽게 휘지 않게 했습니다.

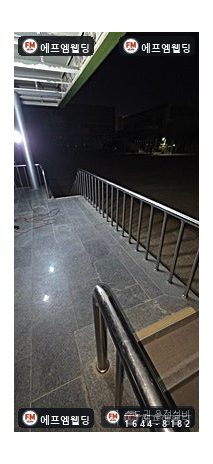

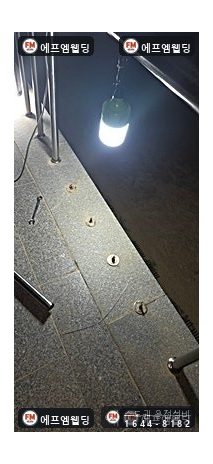

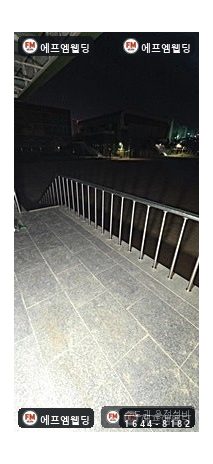

6. 구령대 난간은 고정이 무너진 부분을 떼어 내 정리하고, 바닥 앵커를 예전 구멍 대신 새 자리에 다시 박았습니다. 이어서 난간 동자를 다시 세워 수직이 맞는지 보고 고정했습니다.

무엇을 썼나요?

사용한 자재와 장비입니다.

앵커는 예전 구멍에 다시 넣지 않았습니다. 이미 헐거워진 구멍에 같은 앵커를 박으면 처음부터 붙드는 힘이 생기지 않습니다.

골대 아래쪽에는 보강 틀을 덧붙였습니다. 균열만 메우면 똑같은 힘이 똑같은 곳에 다시 모이니, 힘이 흩어질 길을 내 주면 더 오래 버팁니다.

골대 그물은 열에 약합니다. 차단 패드로 덮지 않으면 수리는 끝나도 그물을 새로 달아야 합니다.

바깥에 놓인 시설물이라 코팅으로 마무리까지 했습니다. 용접 열에 칠이 벗겨진 곳을 덮지 않으면 다음번 비가 올 때 벗겨진 곳부터 녹이 습니다.

마무리는 어떻게 했나요?

작업 후 확인한 내용입니다.

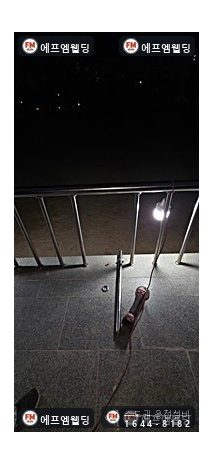

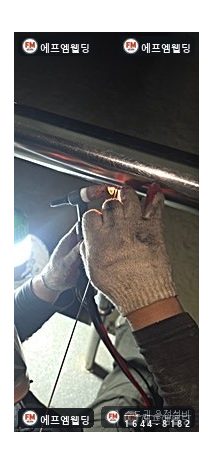

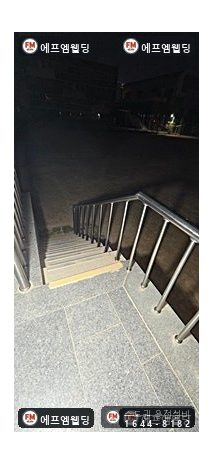

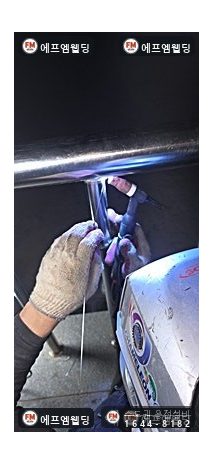

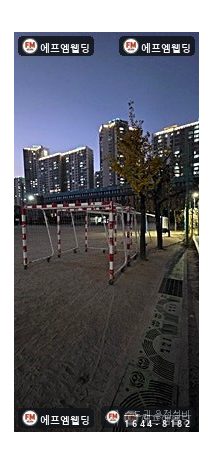

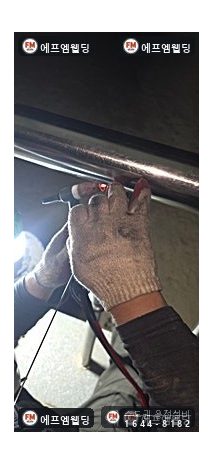

해가 지고 나서 작업등을 켜고 일한 현장이었습니다. 운동장 둘레가 어두워서 조명을 세워 두고 붙일 면을 확인하며 용접했습니다.

보강을 끝낸 뒤 골대 균형과 땅에 닿는 상태, 난간이 제대로 고정됐는지를 하나씩 다시 살폈습니다.

주변을 치우고 담당자분께 마무리된 상태를 설명드렸습니다. 골대와 난간을 쓰실 때 조심하실 점도 같이 알려 드렸습니다.
