박물관 지붕 피뢰침 파손 수리 · 부식 기둥 아연 파이프 보강 출장용접

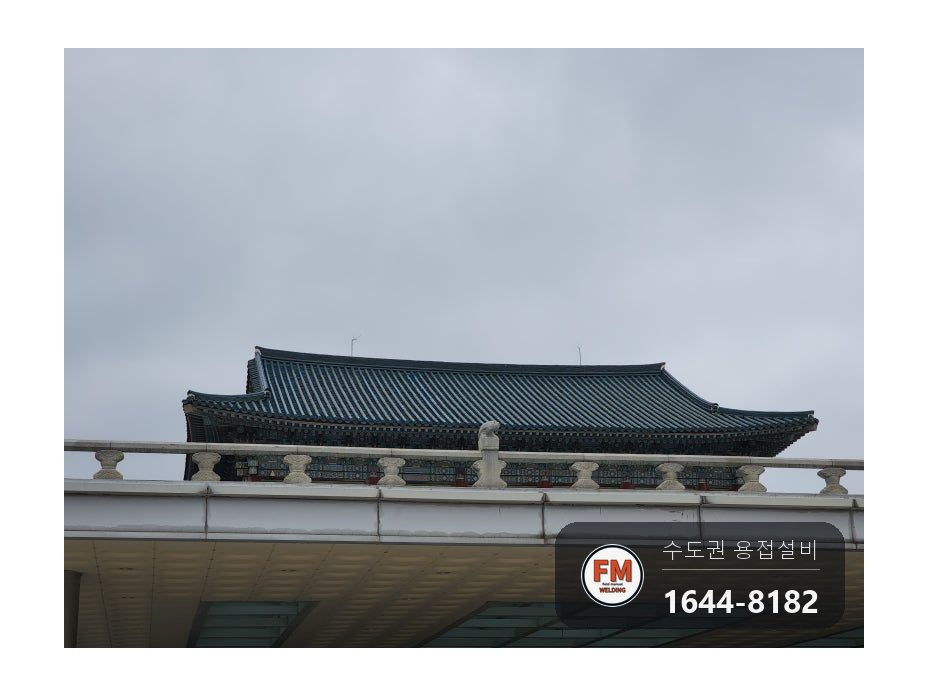

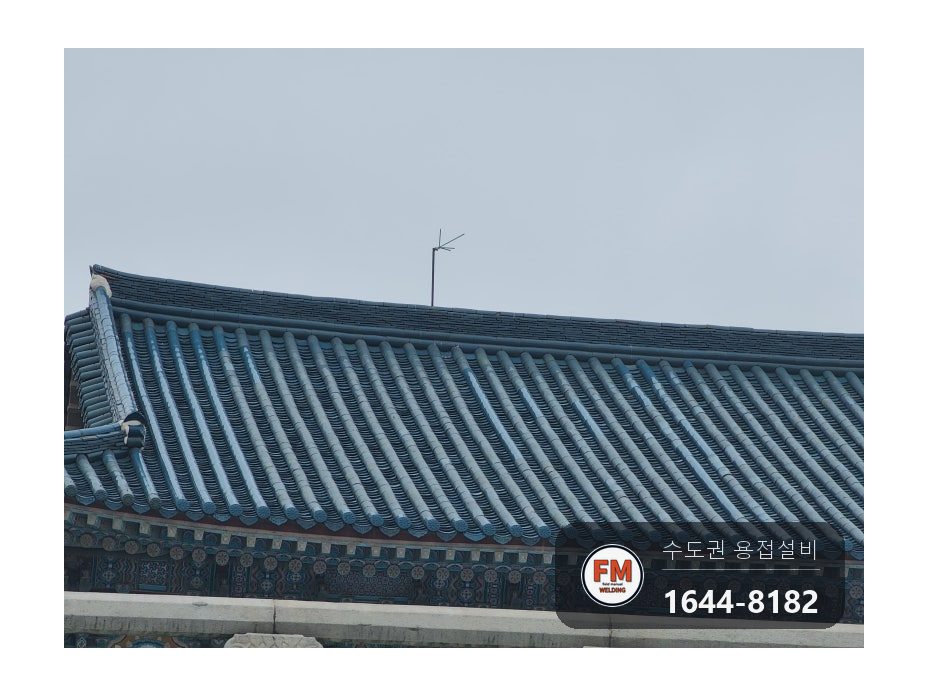

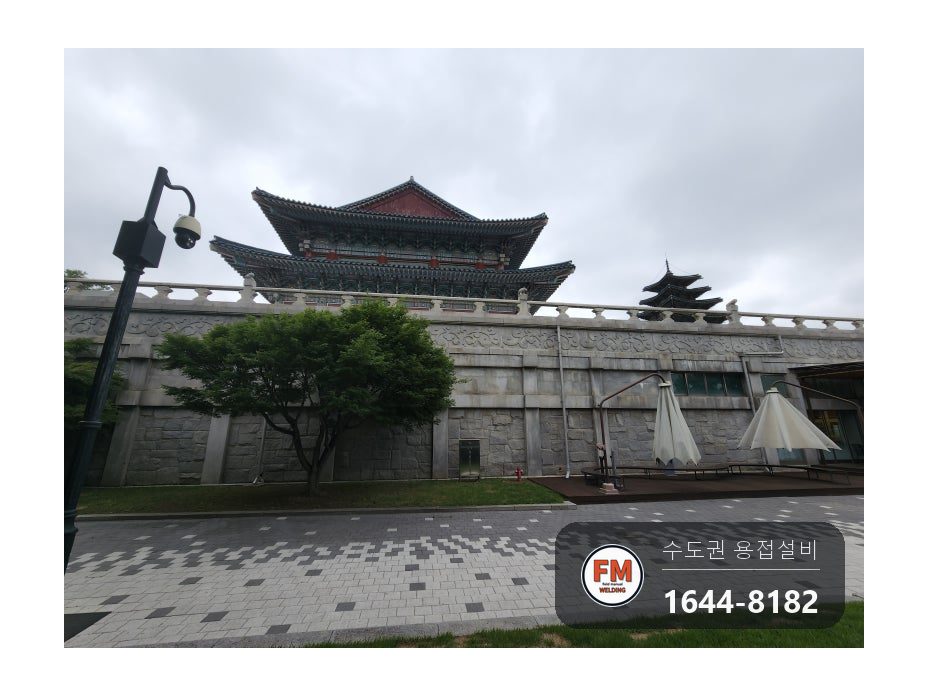

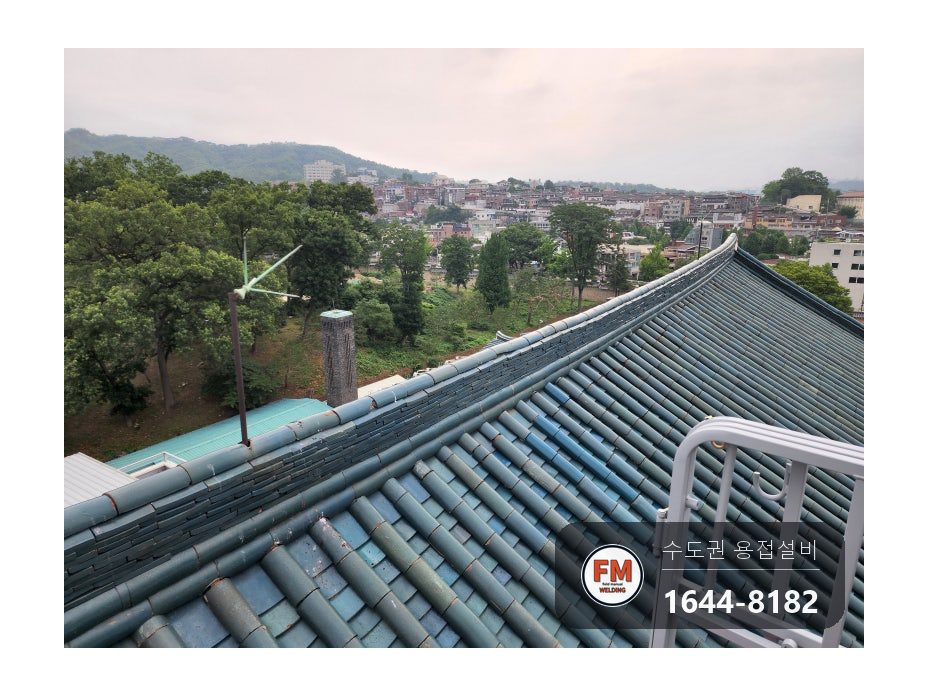

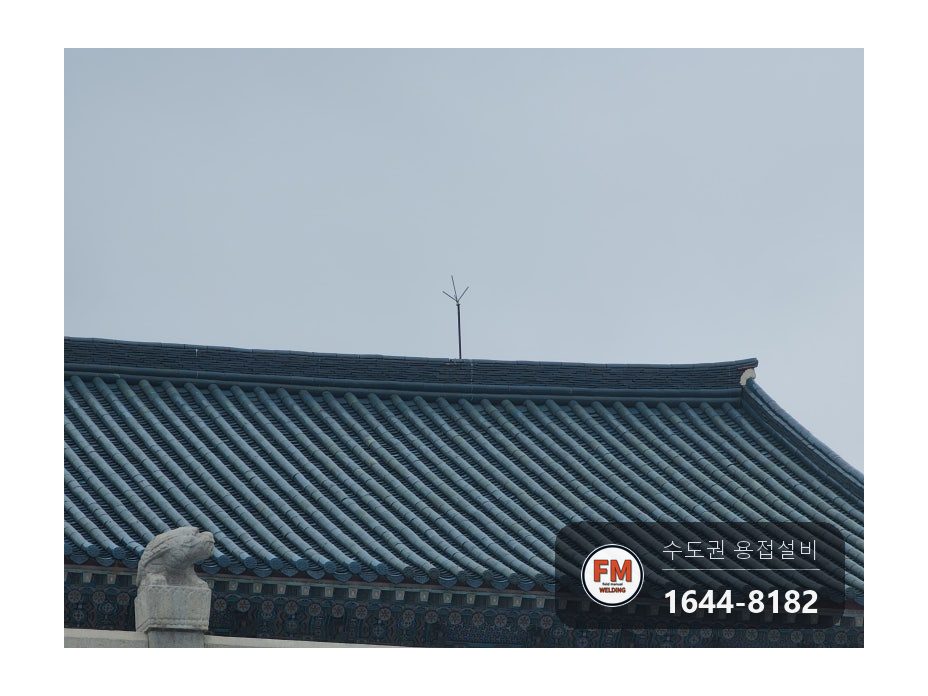

박물관 한옥 지붕 위에 선 피뢰침 3대가 모두 꺾이고 부서져 있었습니다. 땅에서 올려다볼 때는 끝이 휜 정도로 보였지만, 지붕에 올라가 가까이에서 보니 상태가 훨씬 나빴습니다.

아연 파이프를 절개해 부식된 지지 기둥을 감싸고 하부 고정부와 이어 용접한 뒤 각도를 맞추고 부식 방지제를 발랐습니다.

기둥·구조물 보강 · 2023-04-01 · 사진 40장

작업 사진

현장에서 찍은 사진입니다. 순서대로 진행 과정이 담겨 있습니다.

기둥·구조물 보강 작업 요약 (2023-04-01)
작업 구분	기둥·구조물 보강
주요 증상	박물관 한옥 지붕의 피뢰침 3대가 모두 꺾이고 부서져 있었습니다.
원인	지지 기둥 전체에 진행된 부식이 이 현장의 문제였습니다. 기둥 단면이 부식으로 약해진 상태에서 위에 달린 피뢰침이 꺾이고 부서졌습니다.
조치	아연 파이프를 절개해 부식된 지지 기둥을 감싸고 하부 고정부와 이어 용접한 뒤 각도를 맞추고 부식 방지제를 발랐습니다.
사진	40장

작업 방식 — 크랙 끝까지 파내고 다층으로 살 올리기

주물 · 알루미늄 — 주물은 예열 · 후열 · 서냉, 알루미늄 예열은 두께에 따라

알루미늄 엔진블럭 풀용접 전류 — 150A 전후

보강 철판 — 2T 각파이프에 3T 철판

철 구조물 용접봉 — 저수소계 7016 · 3.2mm

현장에 도착해 확인한 내용입니다.

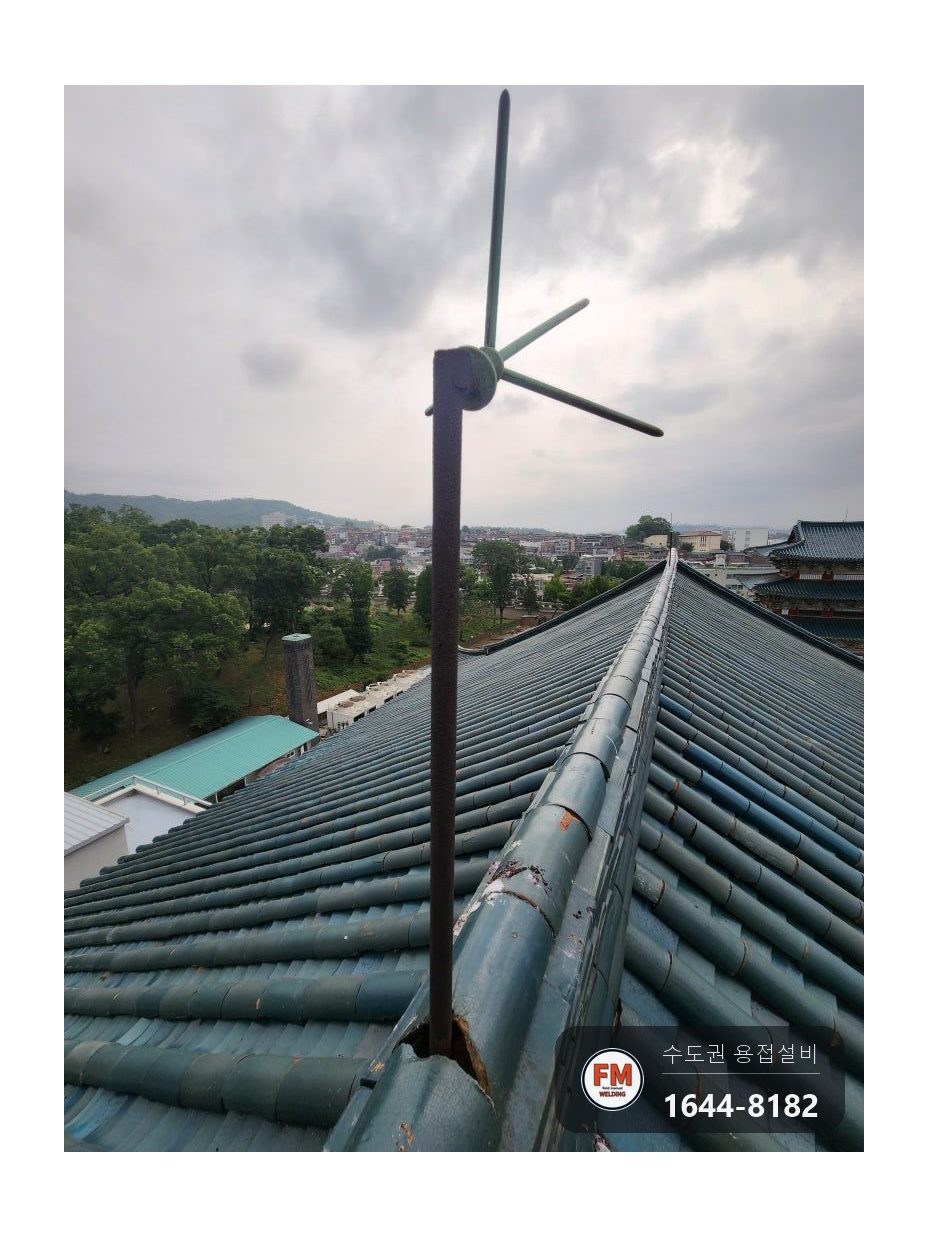

피뢰침을 받치는 지지 기둥은 전부 부식이 진행돼 있었습니다. 손으로 세게 밀면 당장 부러질 것처럼 위태로운 상태였습니다.

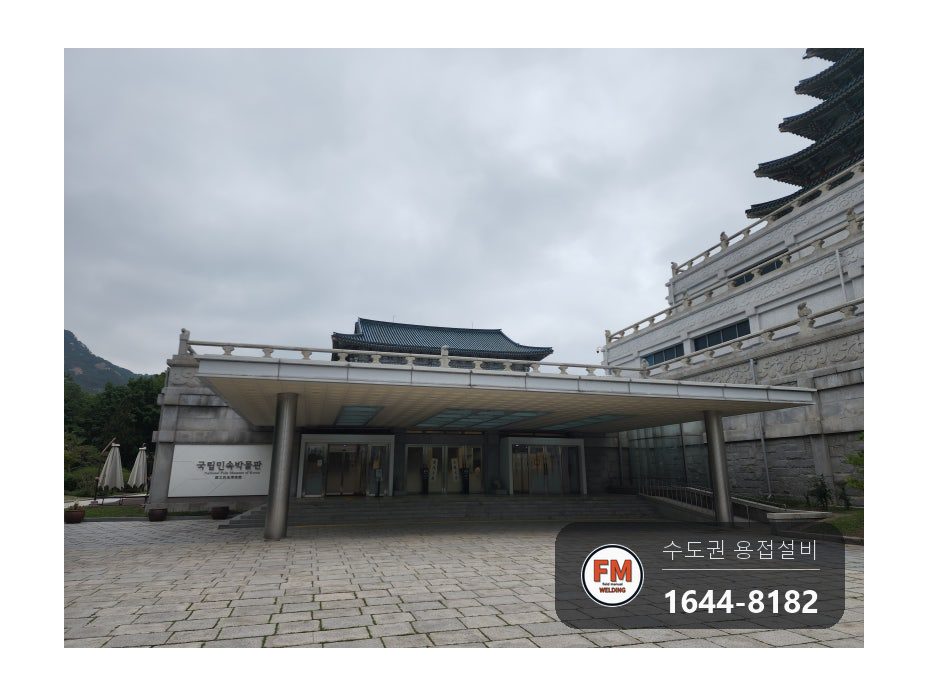

피뢰침은 번개로 건물에 불이 나는 것을 막으려고 반드시 달아 두는 설비입니다. 옛 생활 유물을 보여 주는 전시 건물이라 꺾인 채로 둘 수 없는 상황이었습니다.

같은 증상이라도 원인은 다릅니다.

지지 기둥 전체에 진행된 부식이 이 현장의 문제였습니다. 기둥 단면이 부식으로 약해진 상태에서 위에 달린 피뢰침이 꺾이고 부서졌습니다.

반면 기둥 아래쪽 고정부는 튼튼하게 남아 있었습니다. 하부 고정이 제대로 물려 있으면 기둥을 통째로 뽑아 새로 세우지 않고, 그 고정부를 기초로 삼아 바깥에서 보강할 수 있습니다.

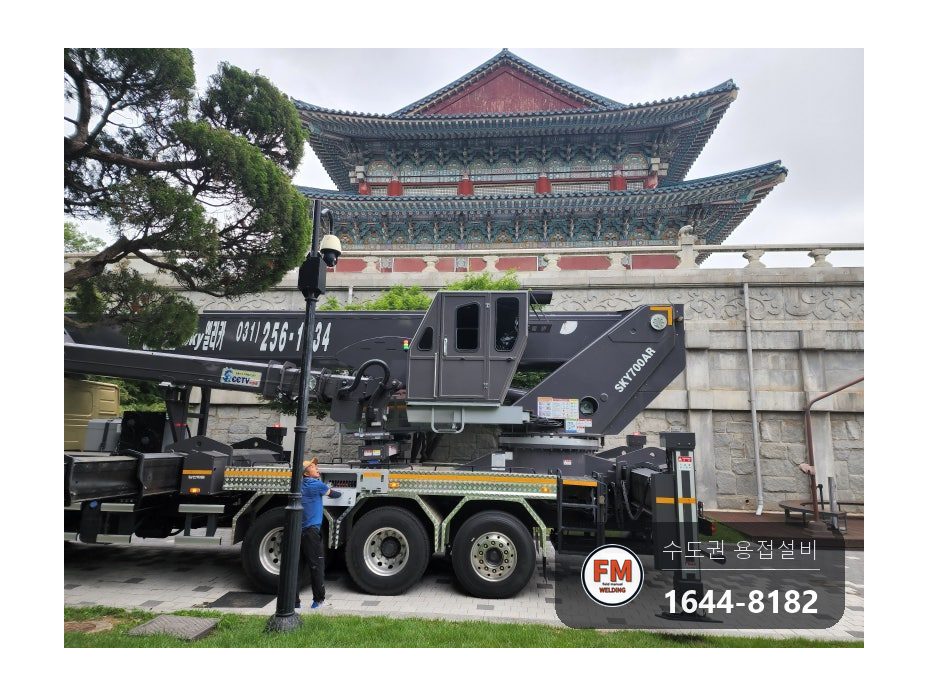

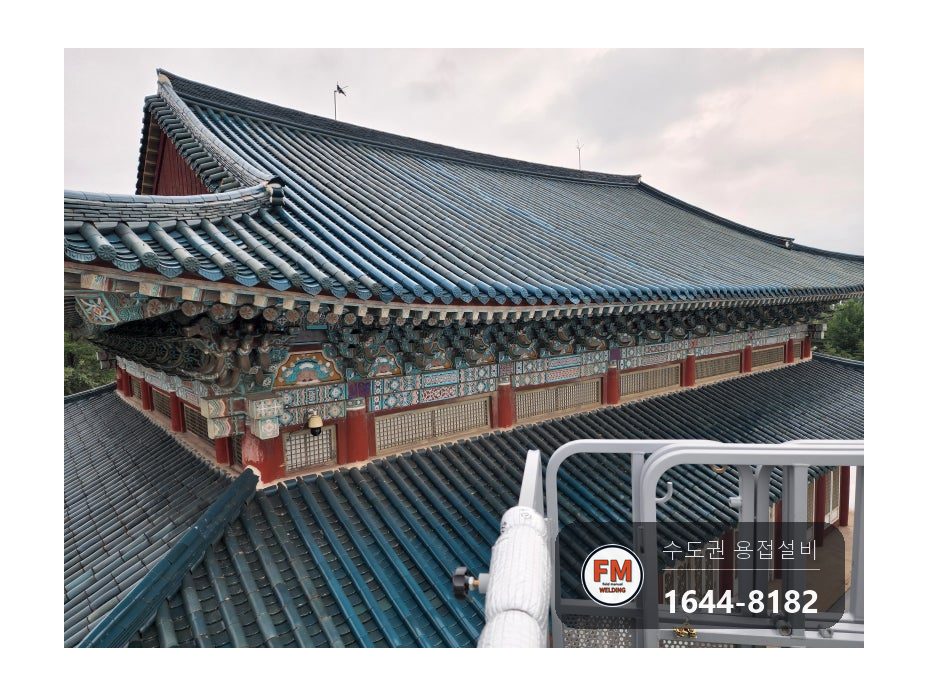

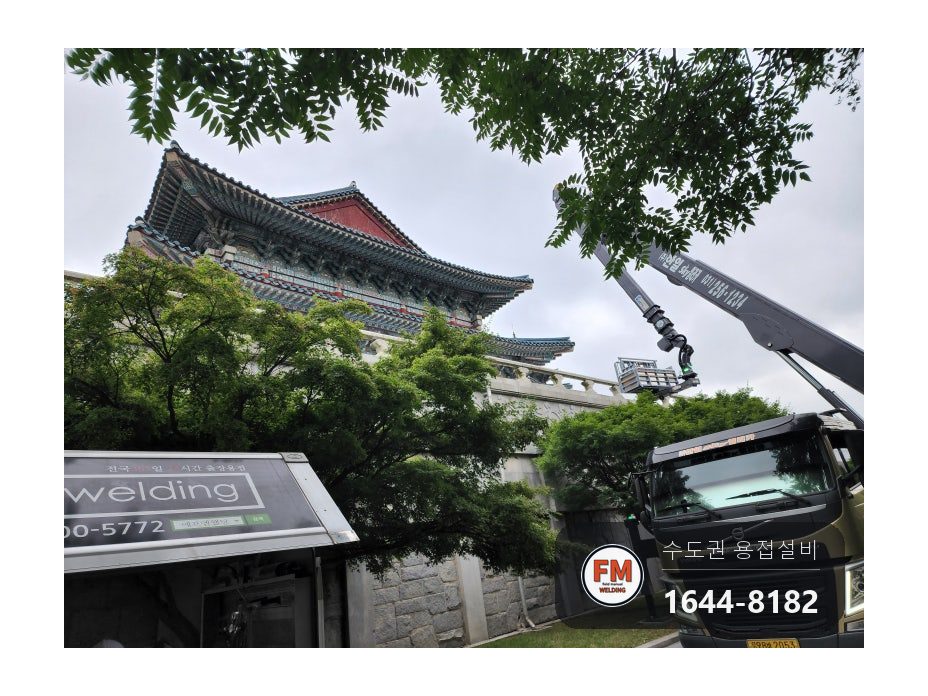

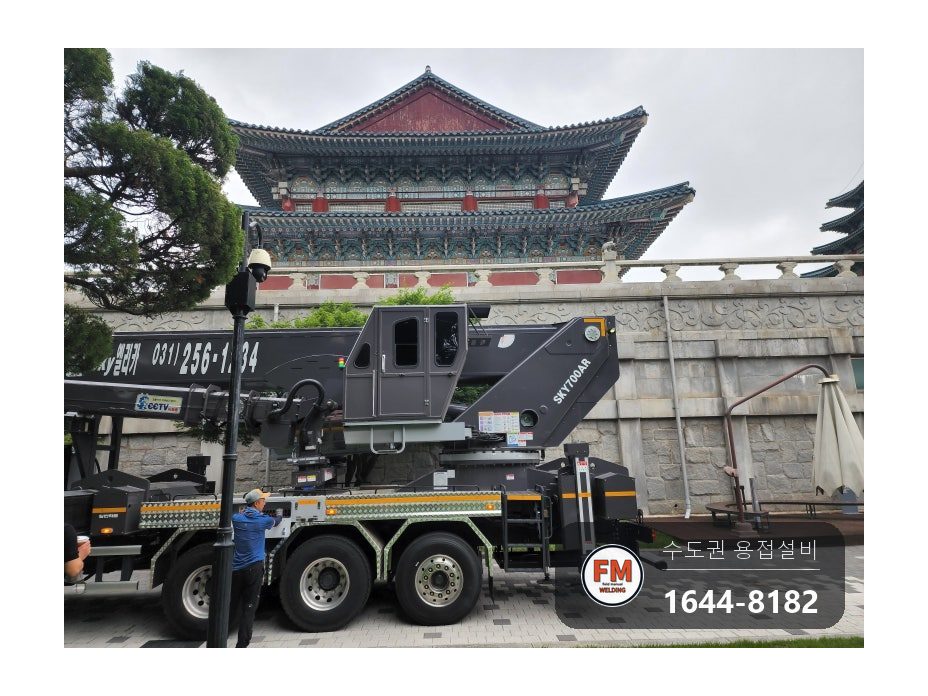

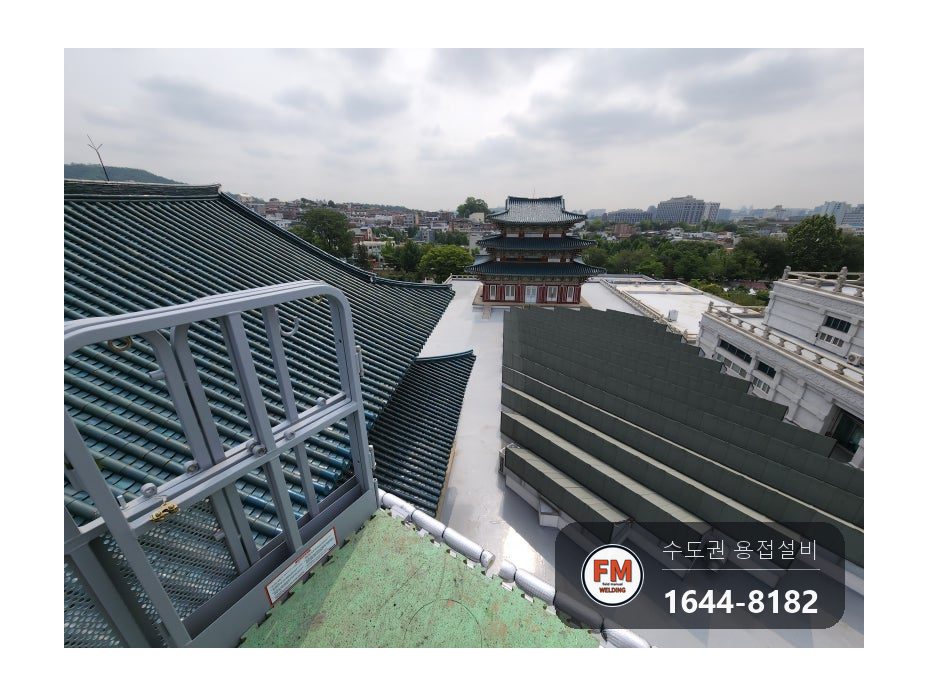

지붕까지 오르는 방법도 판단할 거리였습니다. 지붕까지 가는 동선이 한 번 꺾여 있어 곧게 뻗는 보통 크레인 붐은 그 높이에 이르지 못했고, 관절이 접히는 대형 굴절 스카이가 필요했습니다.

작업 순서와 방법입니다.

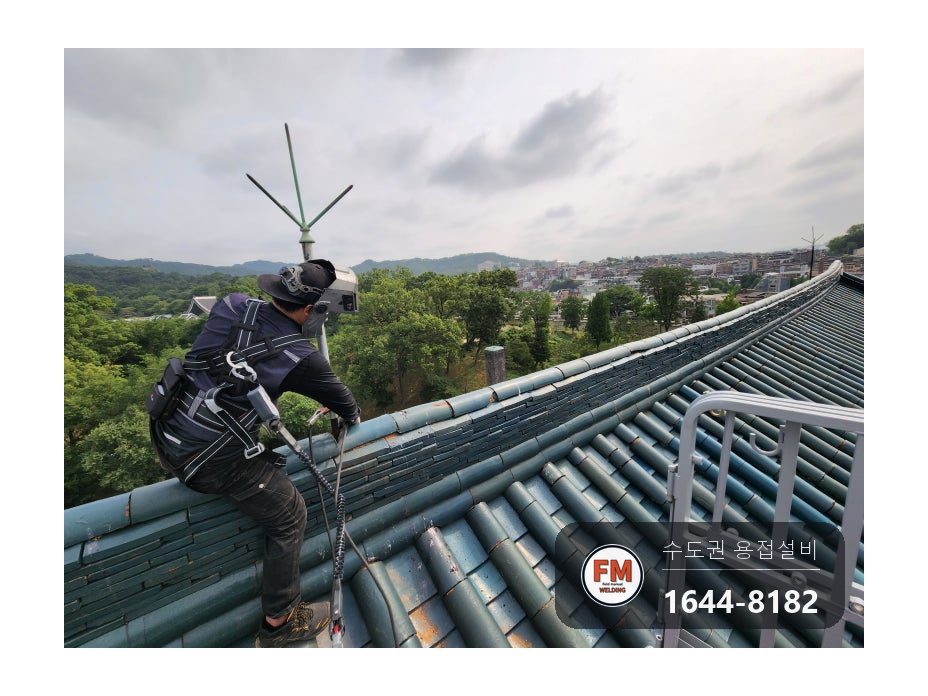

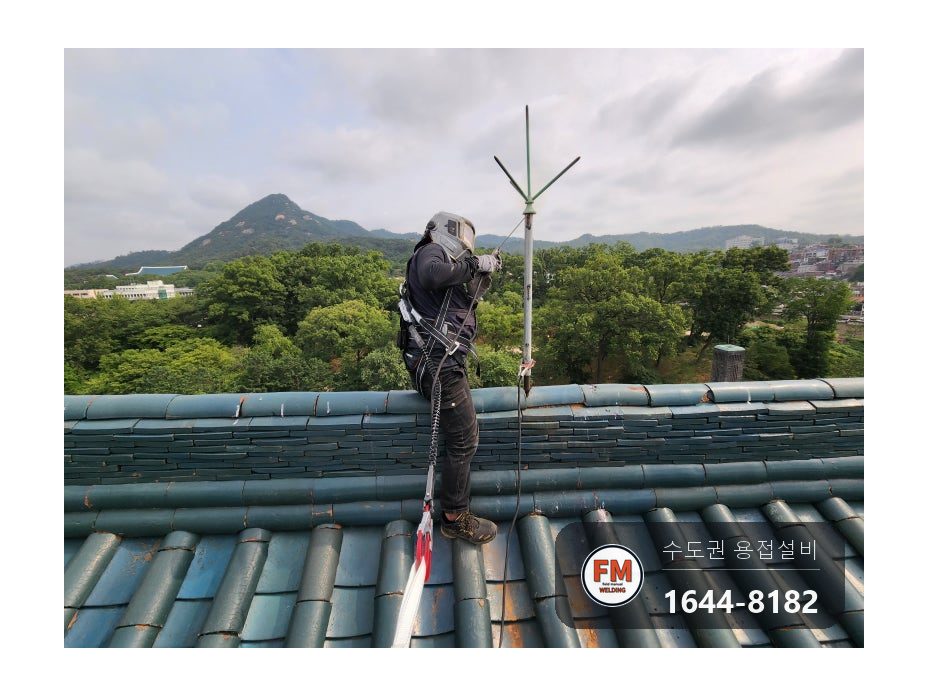

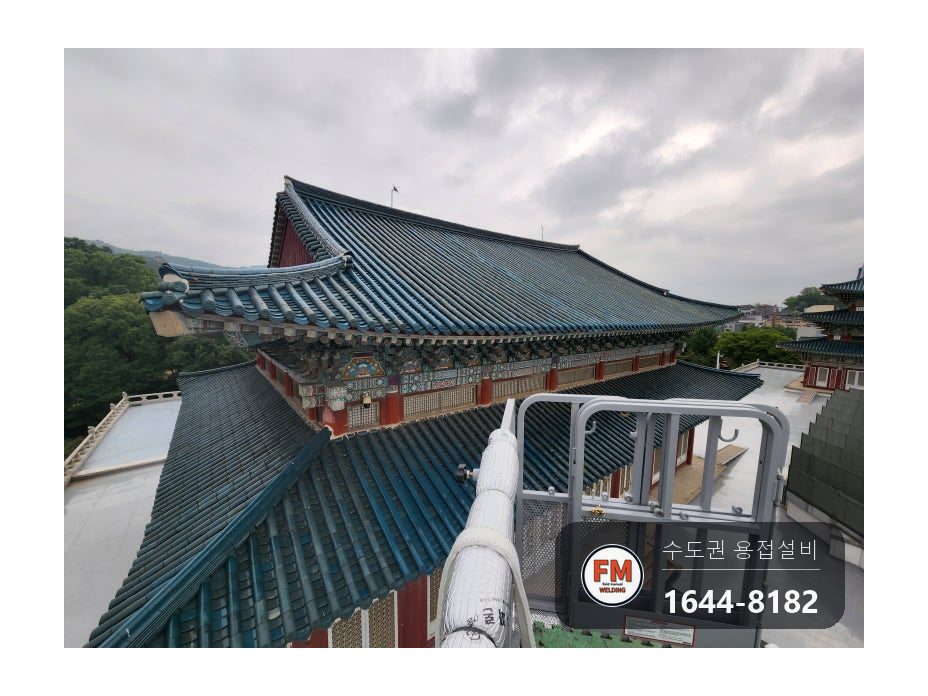

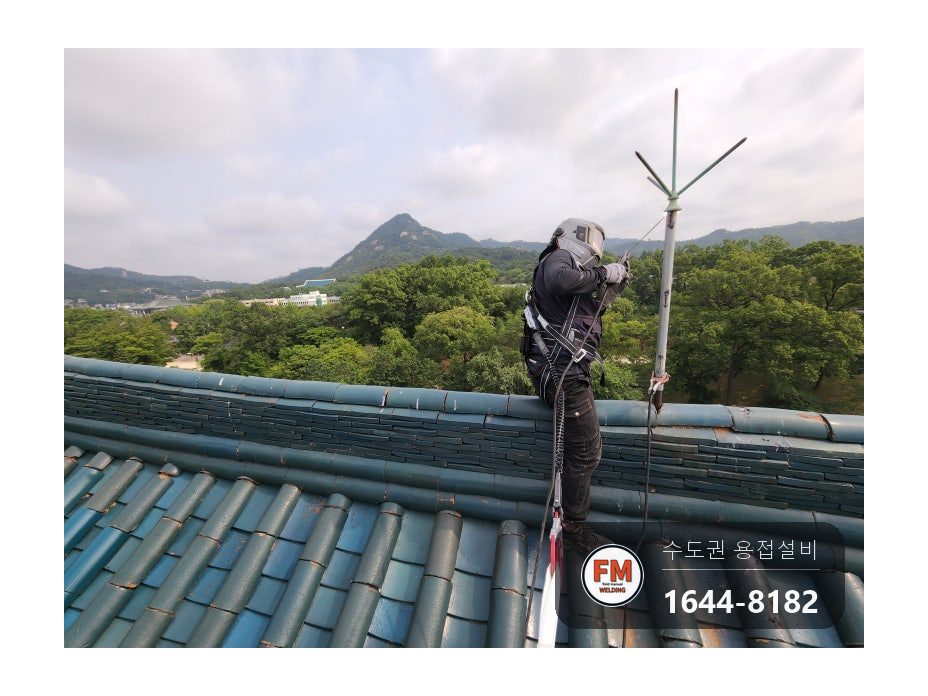

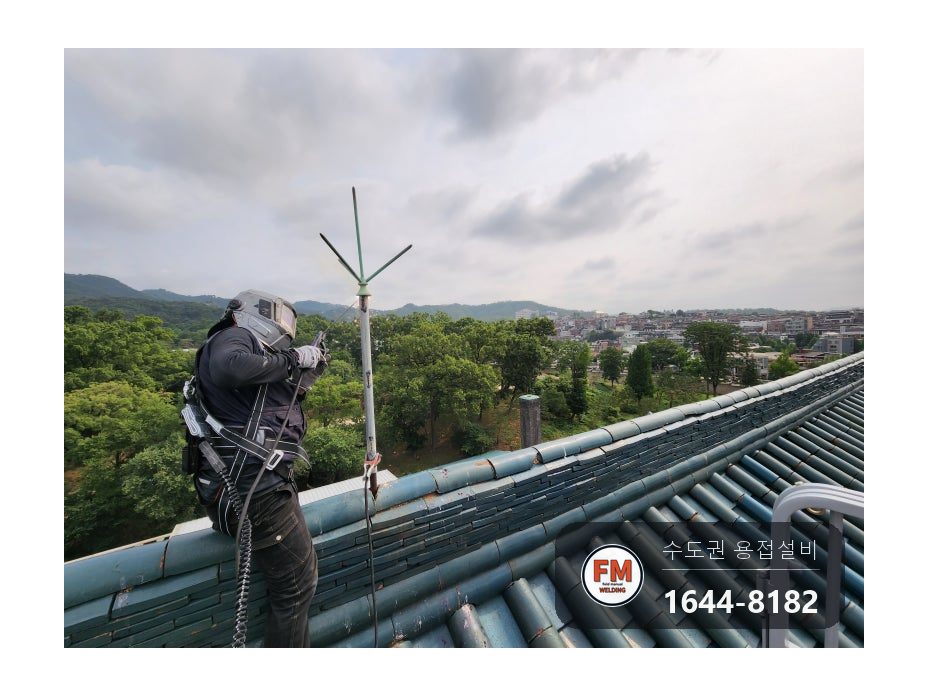

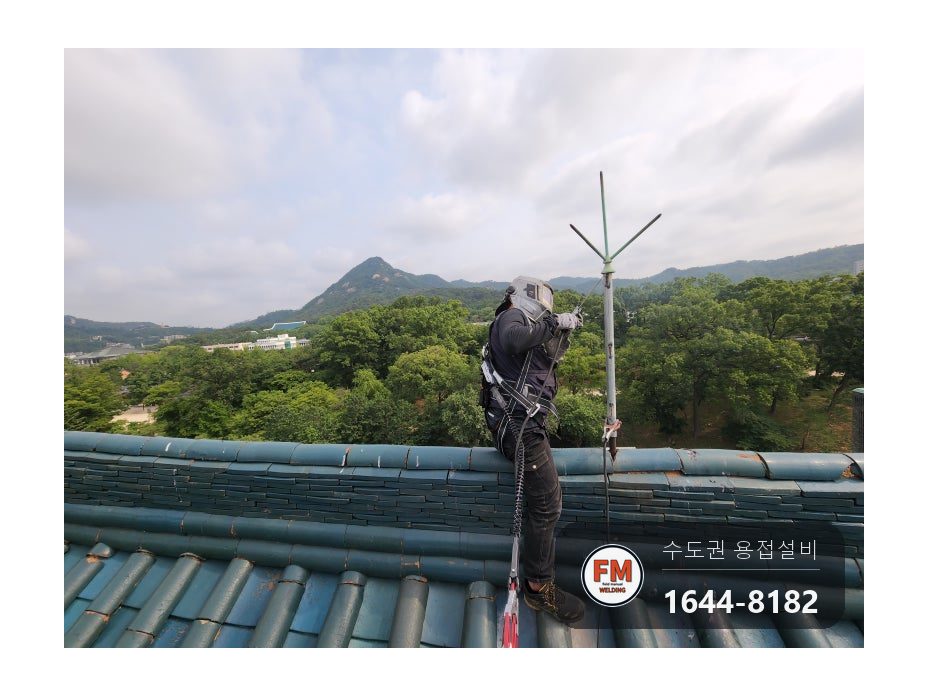

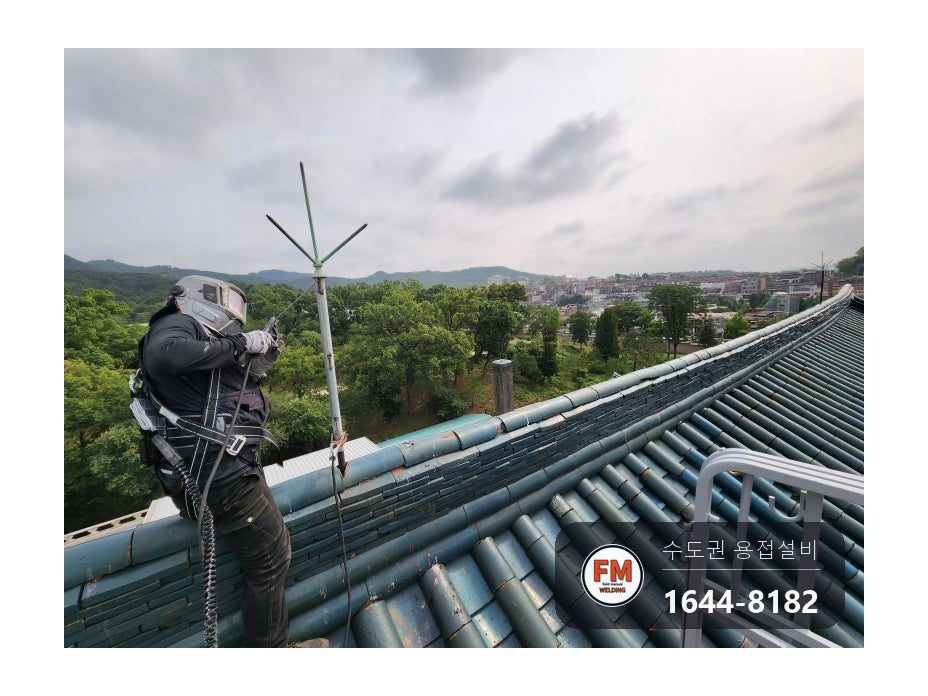

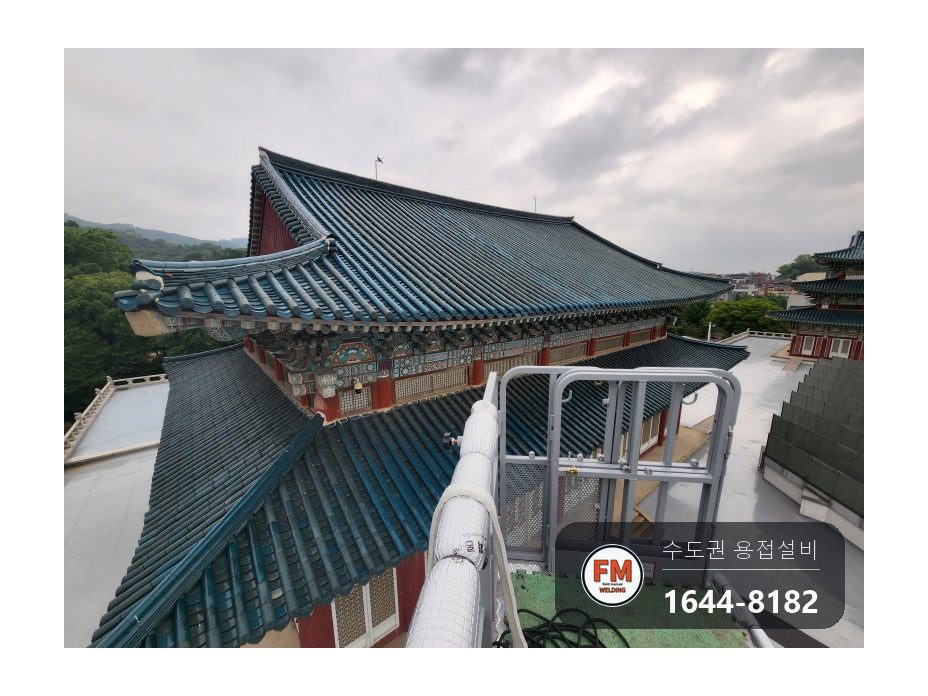

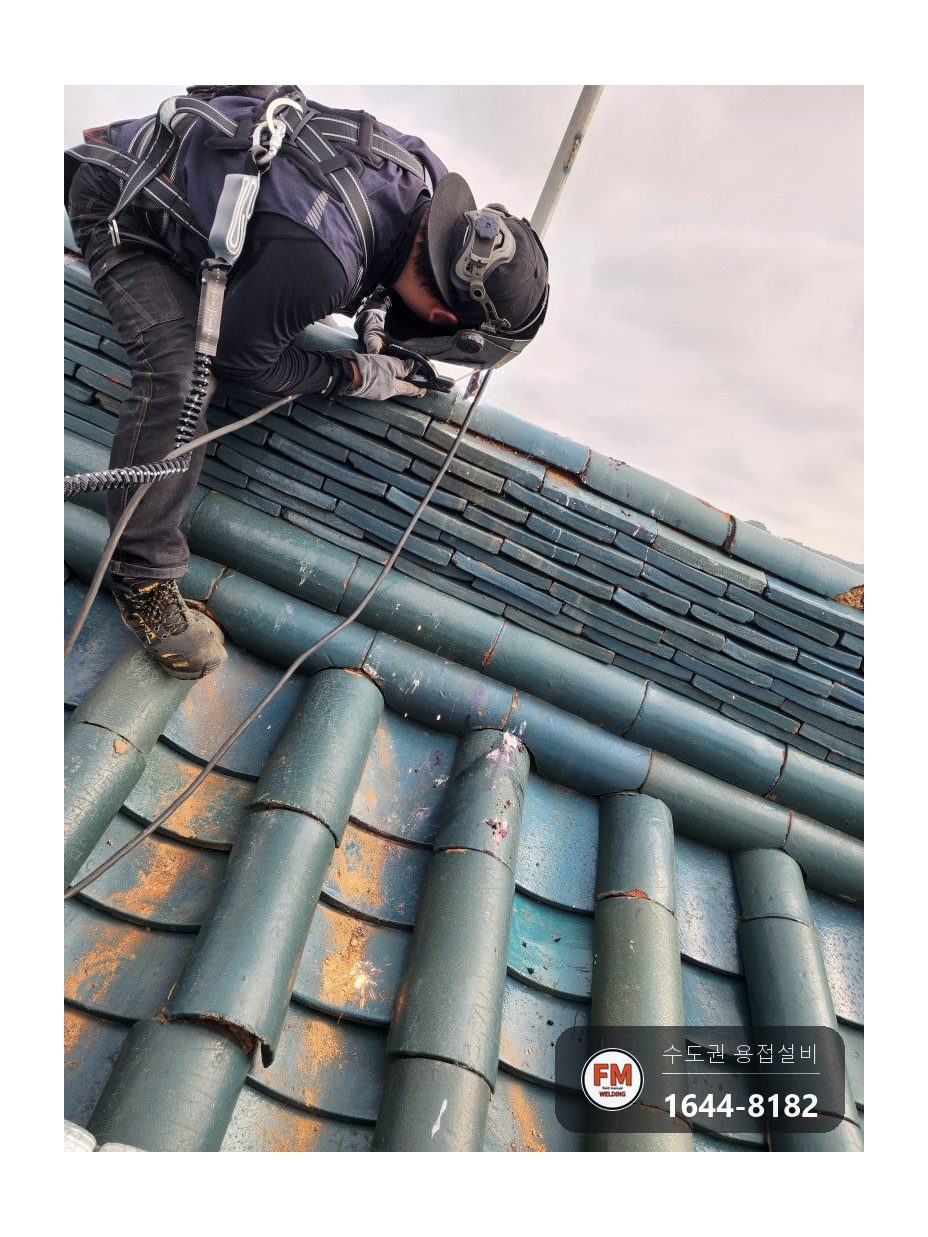

용접 장비와 손공구를 굴절 스카이 바구니에 실어 지붕 위로 옮겼습니다. 높은 곳 작업이라 스카이에 안전고리를 걸었고, 기와를 잘못 밟으면 무너질 수 있어 디딜 자리를 가려 가며 움직였습니다.
아연 파이프를 세로로 갈라 부식된 피뢰침 기둥 바깥에 씌우고, 아래쪽은 튼튼하게 남은 하부 고정부와 연결했습니다.

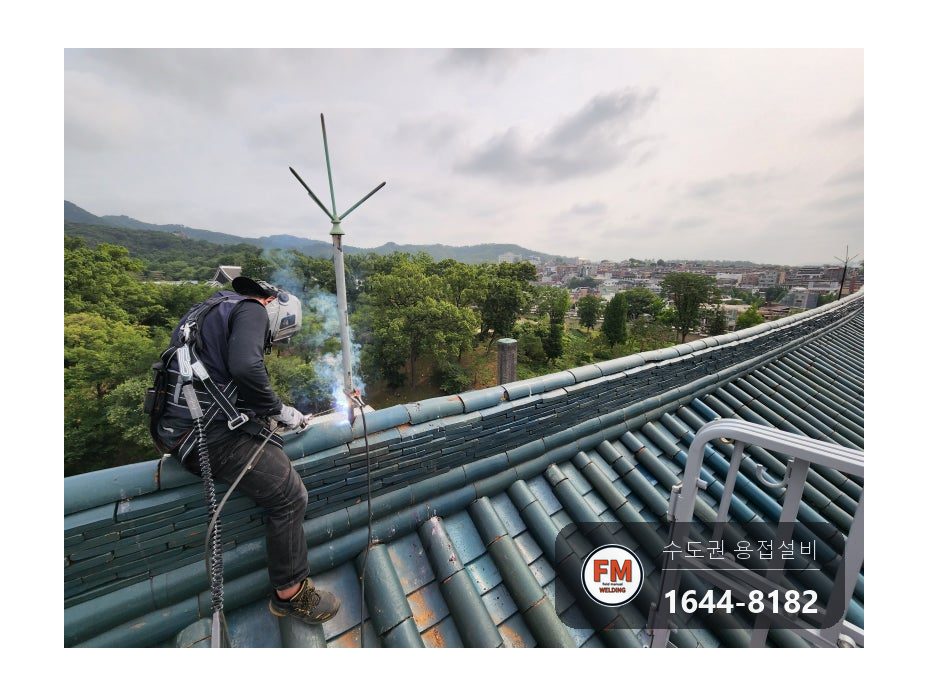

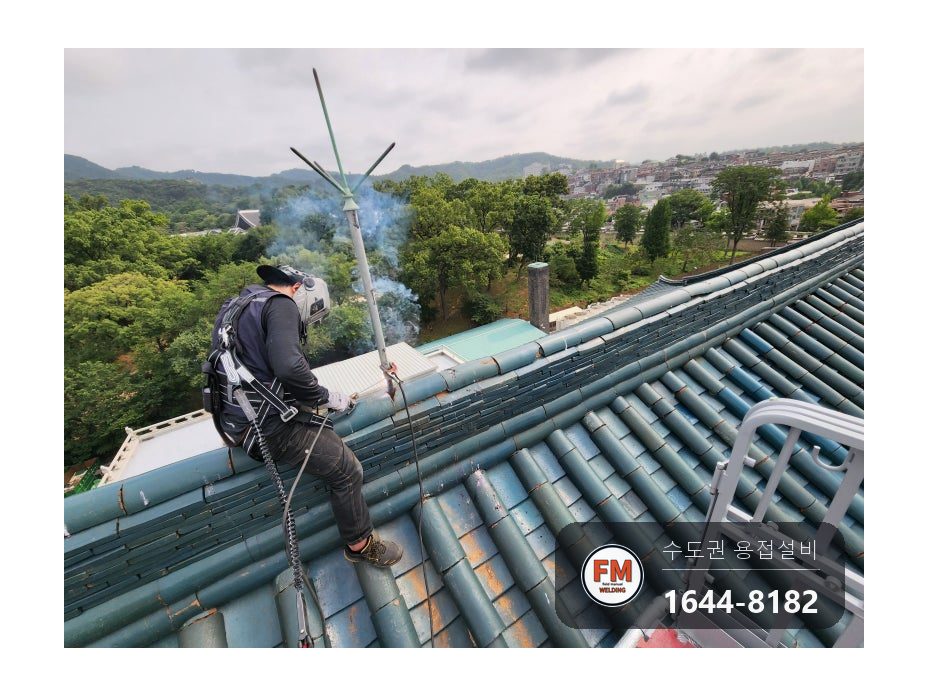

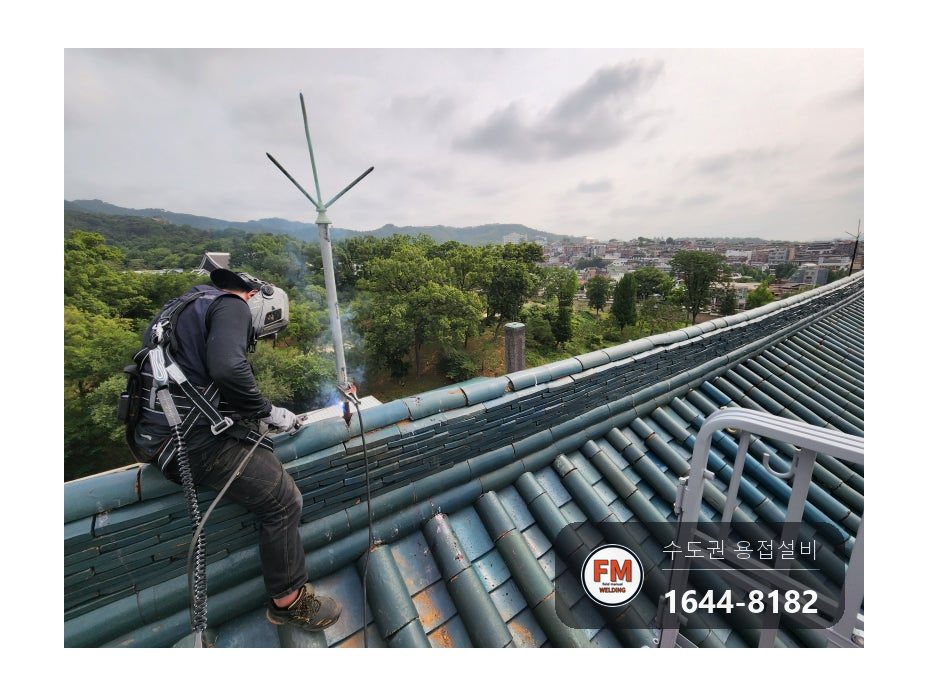

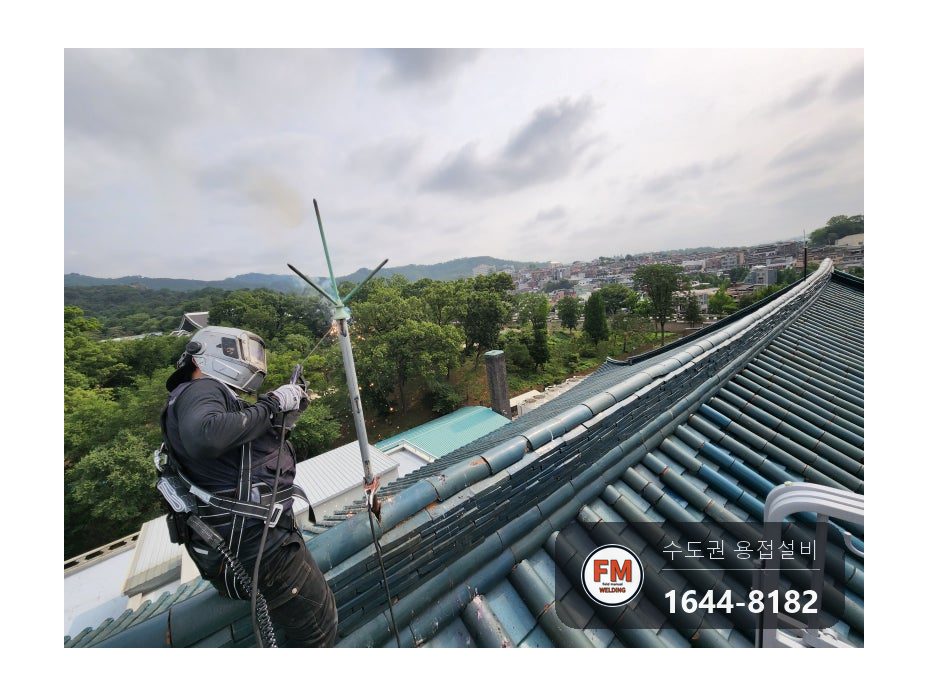

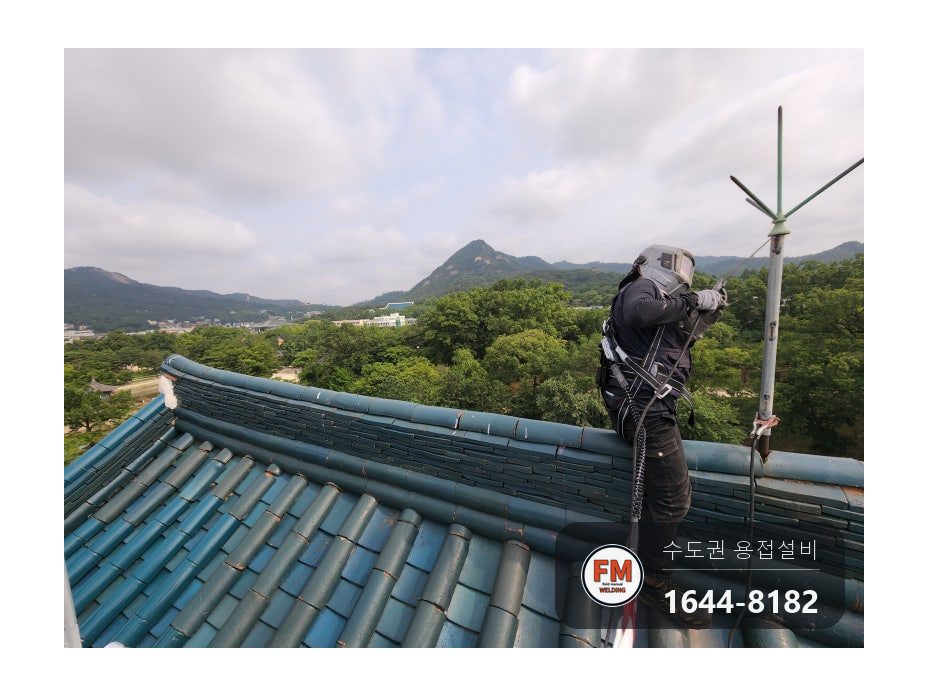

감싼 파이프와 기존 기둥을 위아래 모두 용접해 한 몸으로 만들고, 또 꺾일 만한 약한 곳은 덧대어 따로 보강했습니다.

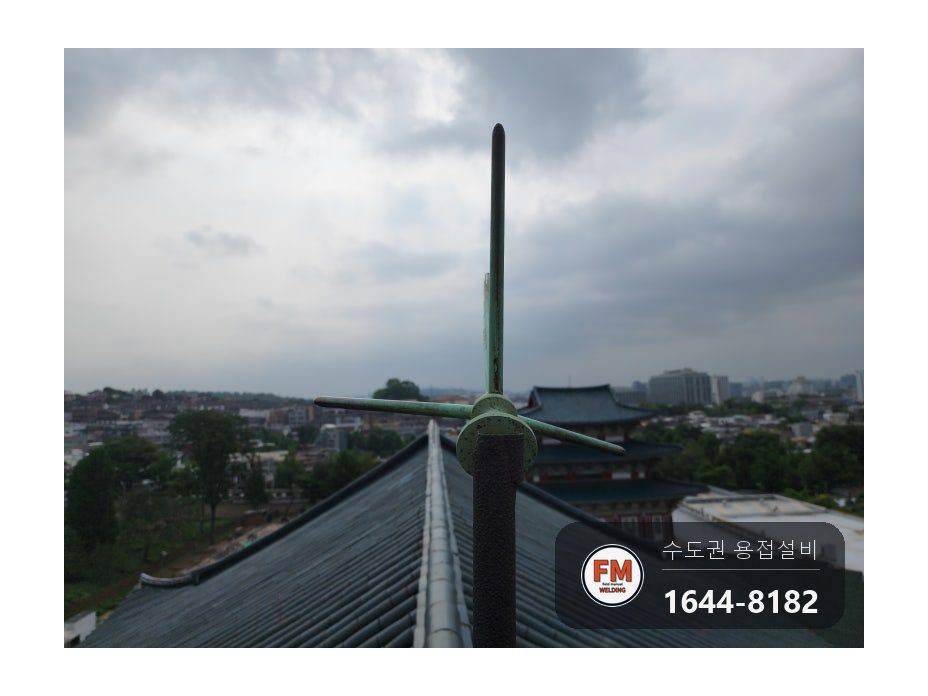

수평과 레벨을 맞춰 피뢰침이 바른 각도로 서도록 잡은 뒤, 용접한 자리에 부식 방지제를 발랐습니다.
같은 순서로 피뢰침 3대를 모두 보수했습니다.

사용한 자재와 장비입니다.

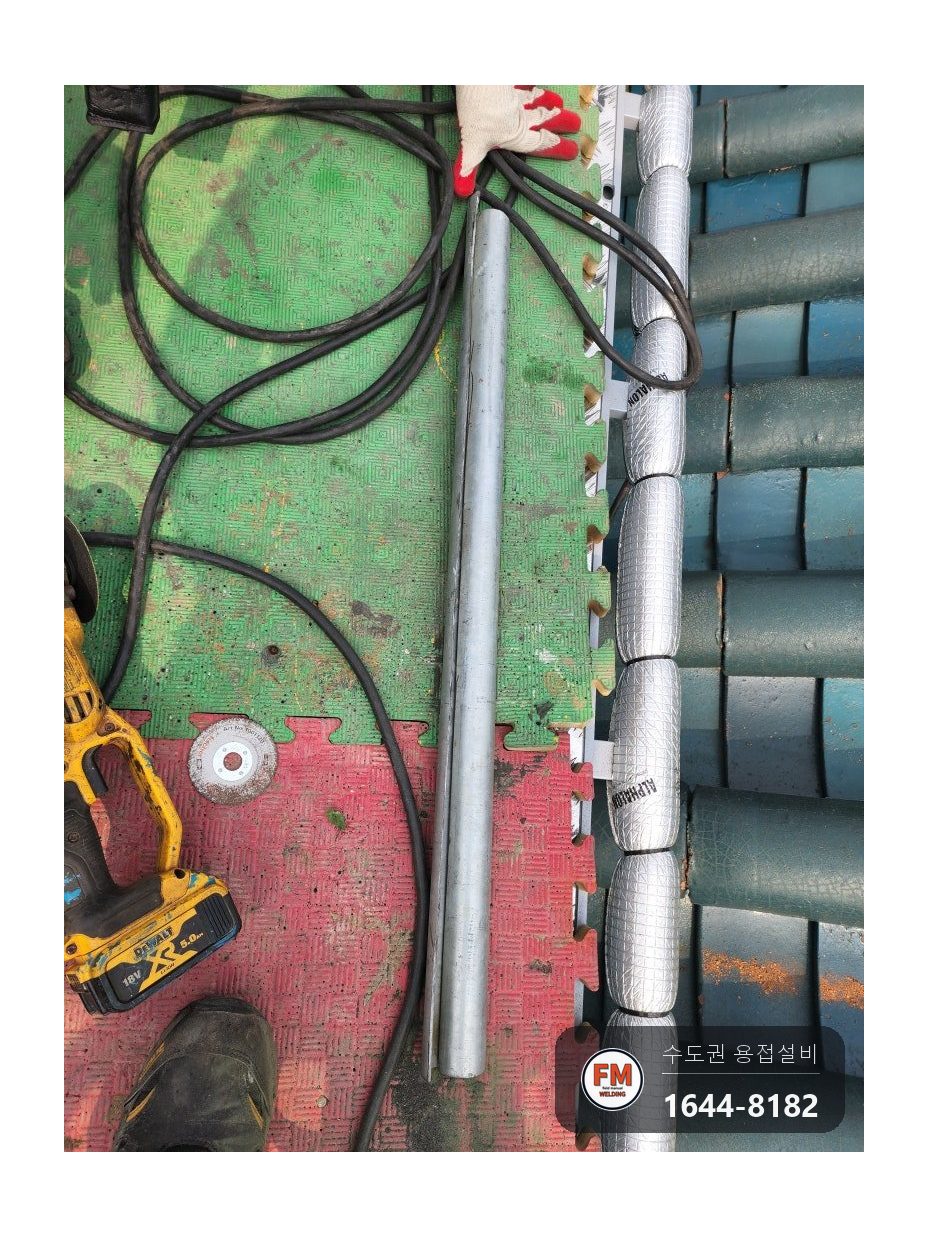

보강재는 아연 파이프입니다. 파이프를 갈라 기둥 겉에 씌우면 부식된 기둥을 빼내지 않고도 단면을 두껍게 만들 수 있습니다.

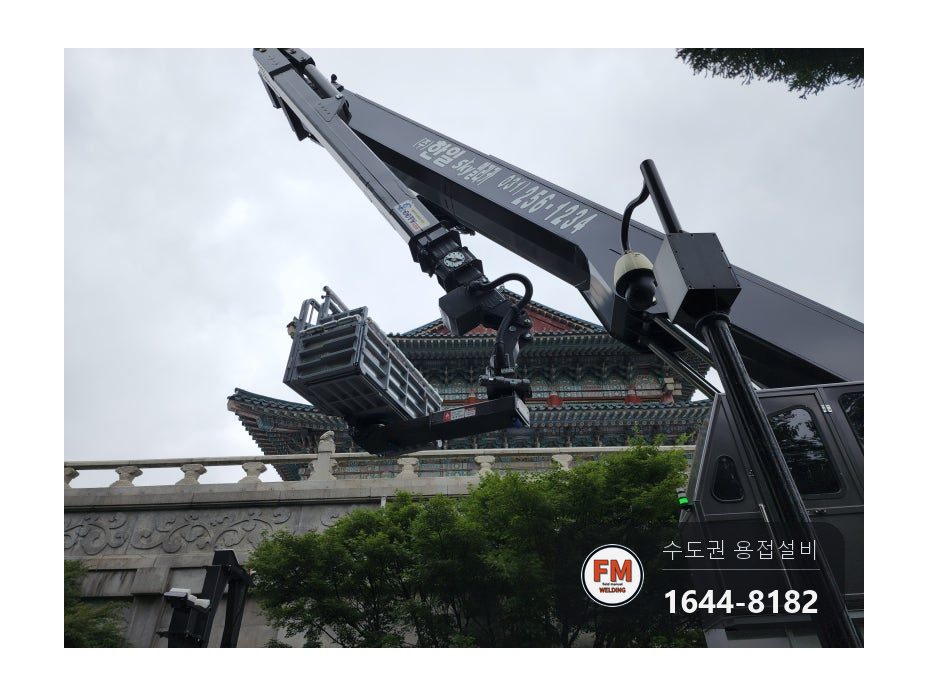

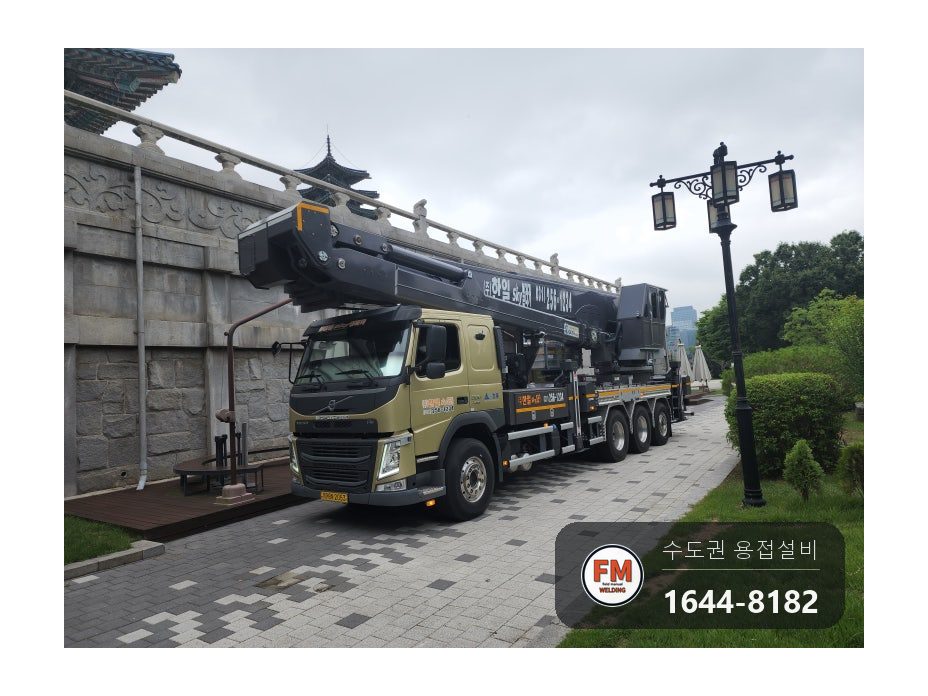

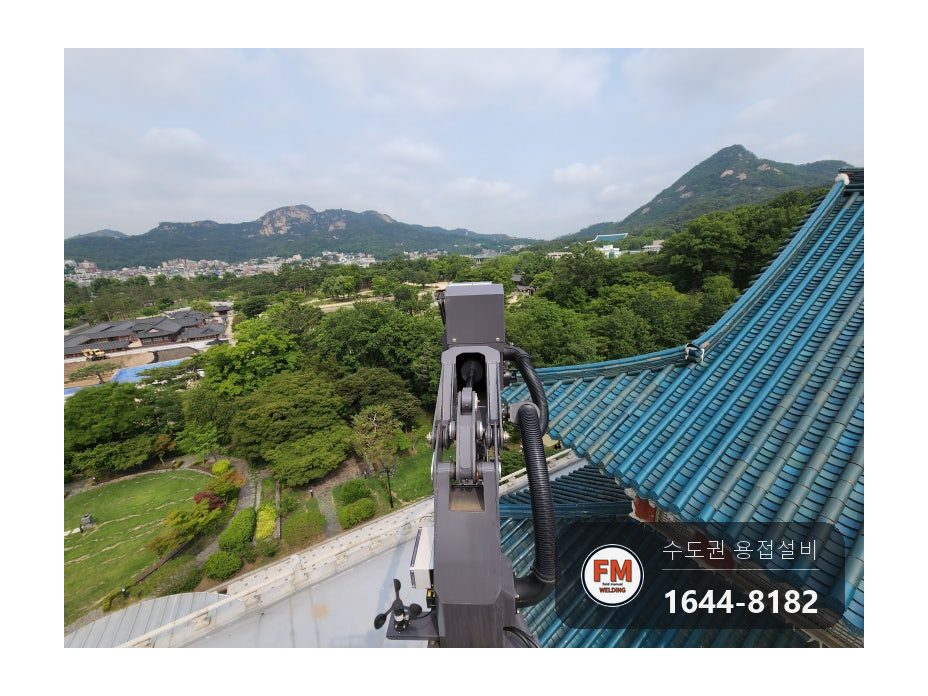

올라가는 장비는 관절형 고소작업차(굴절 스카이)입니다. 지붕 끝까지 꺾여 들어가야 하는 전통 건축물은 일반 크레인 붐이 닿지 않는 경우가 있습니다.

용접을 마친 자리에는 부식 방지제를 발랐습니다. 용접 열과 연마로 표면 보호층이 벗겨진 자리를 그대로 두면 거기서부터 다시 부식이 시작됩니다.

작업 후 확인한 내용입니다.

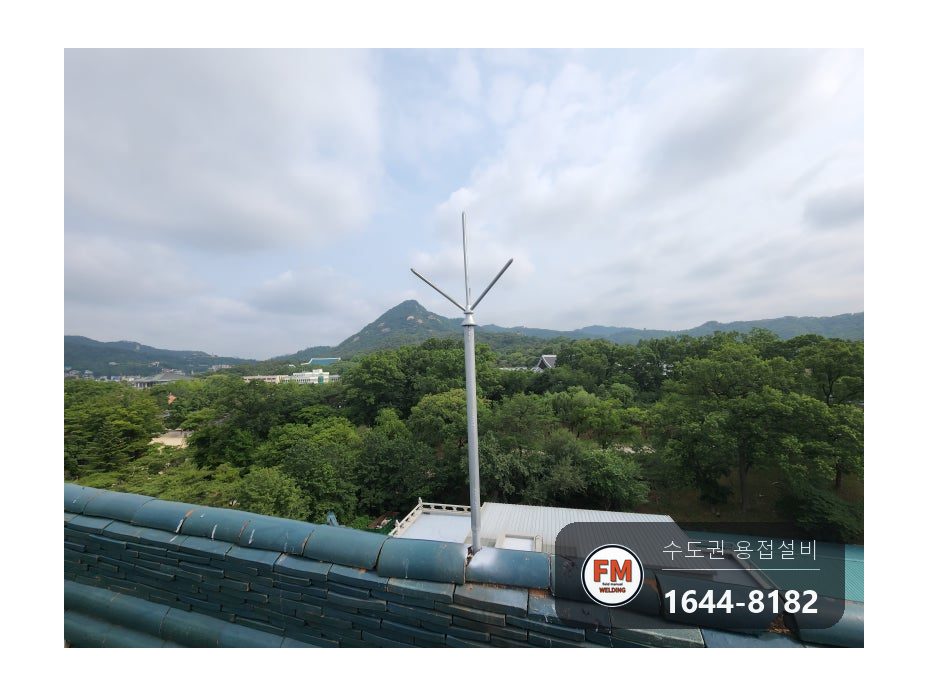

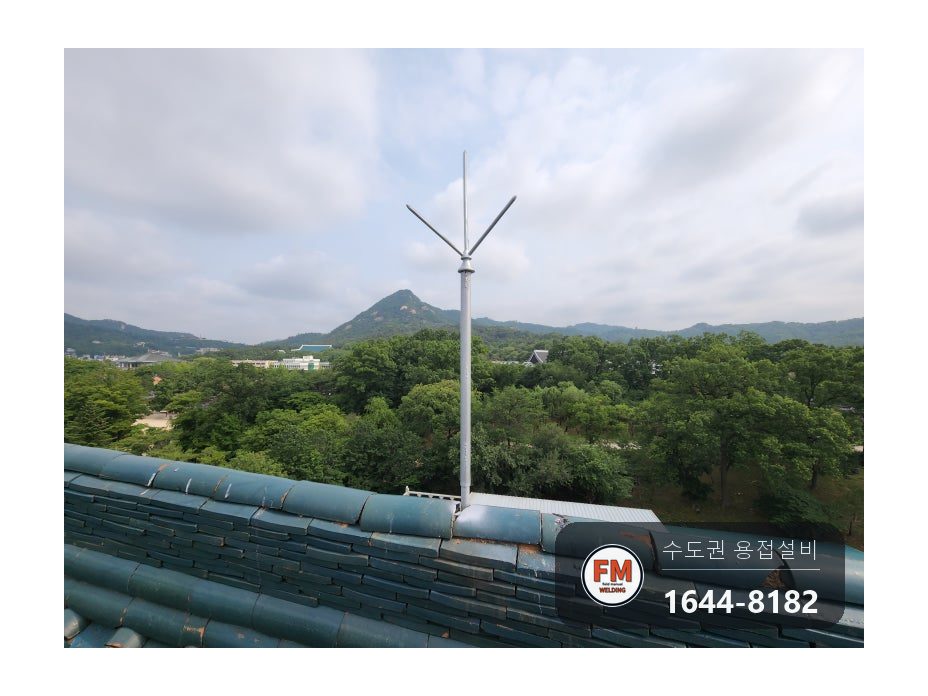

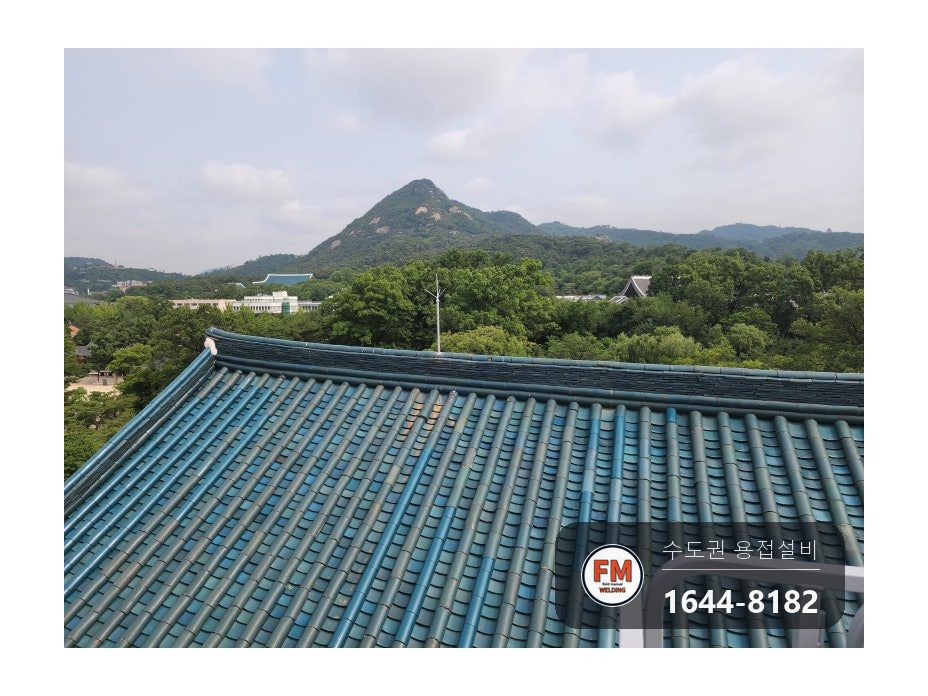

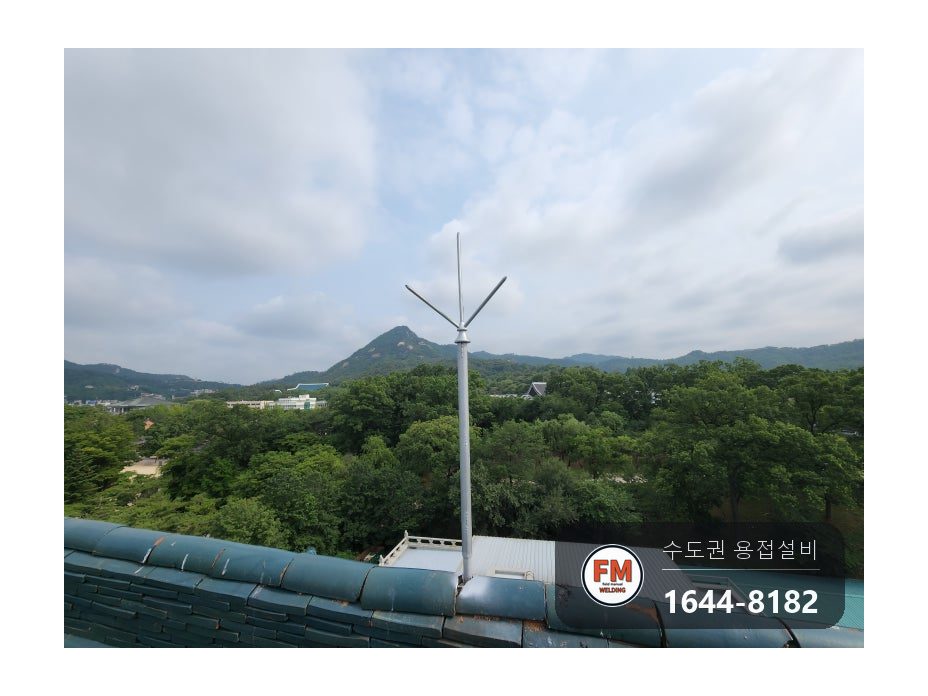

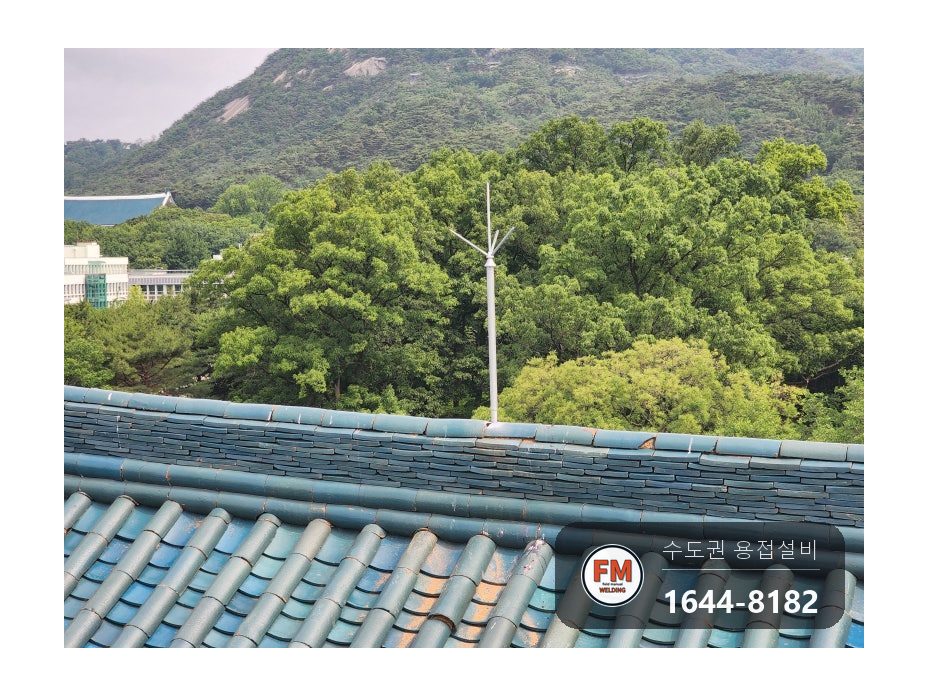

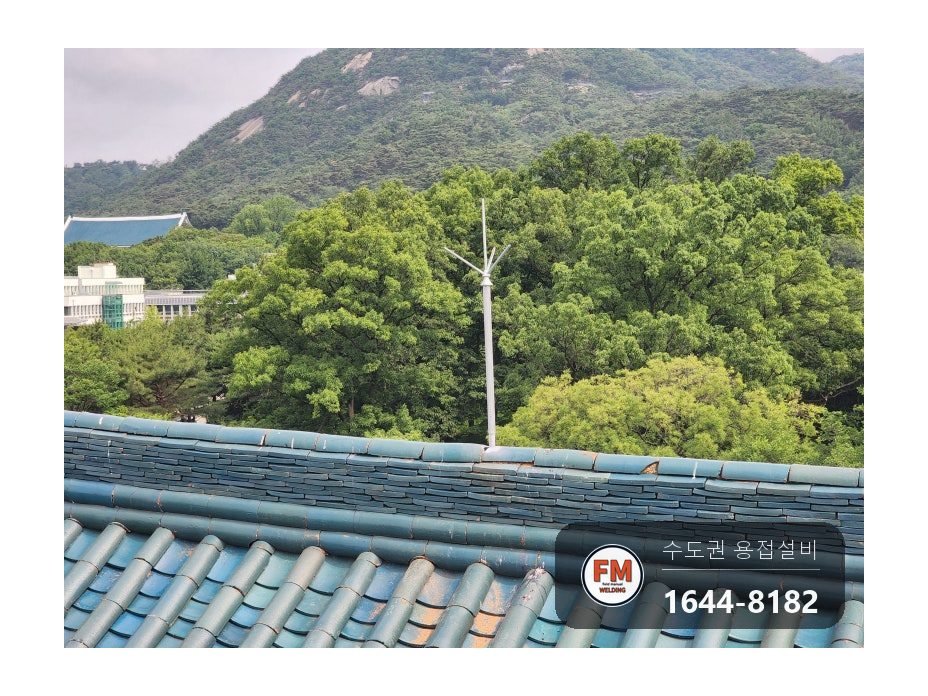

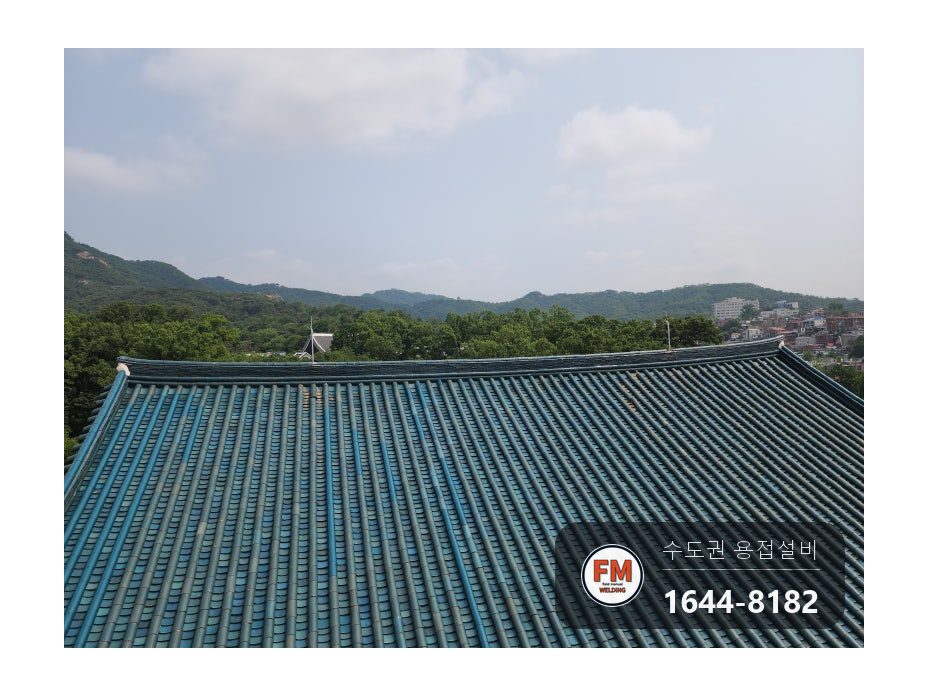

피뢰침 3대가 수평과 레벨에 맞게 바로 서 있는지 하나씩 확인했습니다. 스카이를 타고 내려오면서 지붕 위 피뢰침 전체를 다시 한 번 살폈습니다.

특수 건축물이라 일반 옥상 피뢰침 보수와 달리 크레인 섭외와 안전 문제가 까다로웠지만, 에프엠웰딩은 3대 모두 보수를 마치고 철수했습니다.
