린나이 식기세척기 손잡이 파손 수리 · 핸들 접합부 알곤용접 출장용접

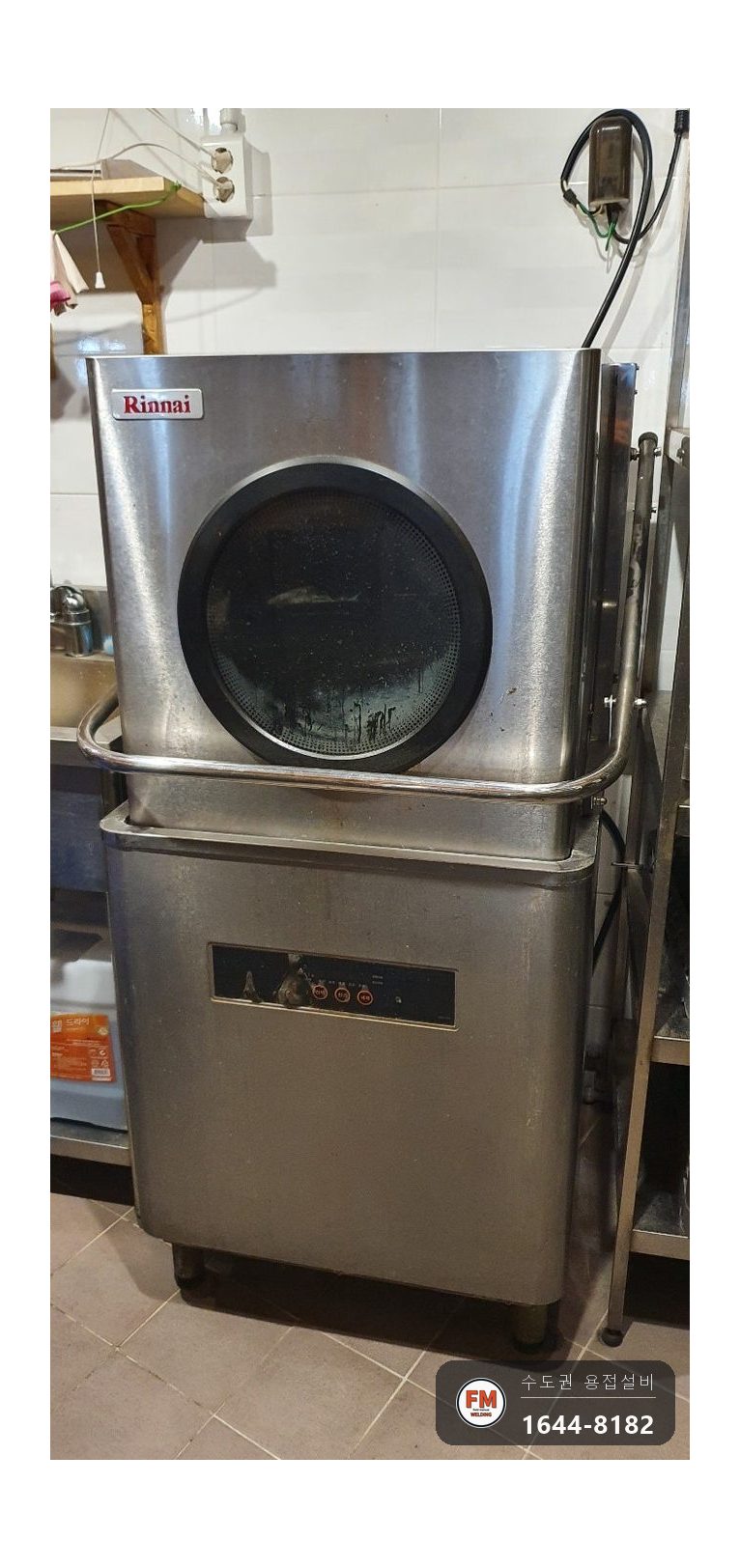

업소에서 쓰는 린나이 식기세척기의 손잡이 핸들이 부러졌습니다. 손잡이가 제 역할을 못 하니 세척기 케이스가 열리지 않아 기계를 쓸 수 없는 상태가 됐습니다.

용가재 없이 녹여 붙였던 손잡이 접합부를 SMP-308 용가재를 넣어 DC 알곤으로 다시 붙이고, 여닫기를 시험했습니다.

운동기구·기물 · 2020-08-04 · 사진 4장

작업 사진

현장에서 찍은 사진입니다. 순서대로 진행 과정이 담겨 있습니다.

운동기구·기물 작업 요약 (2020-08-04)
작업 구분	운동기구·기물
주요 증상	린나이 식기세척기의 손잡이 핸들이 부러져, 저녁 장사를 앞두고 세척기 케이스를 열 수 없게 됐습니다.
원인	손잡이가 부러진 까닭은 처음 용접이 용가재 없이 이뤄졌기 때문입니다. 용접봉을 넣지 않고 모재만 녹여 붙이는 제살용접이라, 접합부를 꽉 잡아 줄 만큼 두께와 각장이 생기지 않았습니다.
조치	용가재 없이 녹여 붙였던 손잡이 접합부를 SMP-308 용가재를 넣어 DC 알곤으로 다시 붙이고, 여닫기를 시험했습니다.
사진	4장

작업 방식 — 크랙 끝까지 파내고 다층으로 살 올리기

주물 · 알루미늄 — 주물은 예열 · 후열 · 서냉, 알루미늄 예열은 두께에 따라

알루미늄 엔진블럭 풀용접 전류 — 150A 전후

보강 철판 — 2T 각파이프에 3T 철판

철 구조물 용접봉 — 저수소계 7016 · 3.2mm

현장에 도착해 확인한 내용입니다.

저녁 장사를 바로 앞둔 때라 급하게 연락을 주셨습니다. 마침 근처 출장을 마치고 돌아가던 길이어서 곧장 들러 손잡이 상태부터 살폈습니다.

같은 증상이라도 원인은 다릅니다.

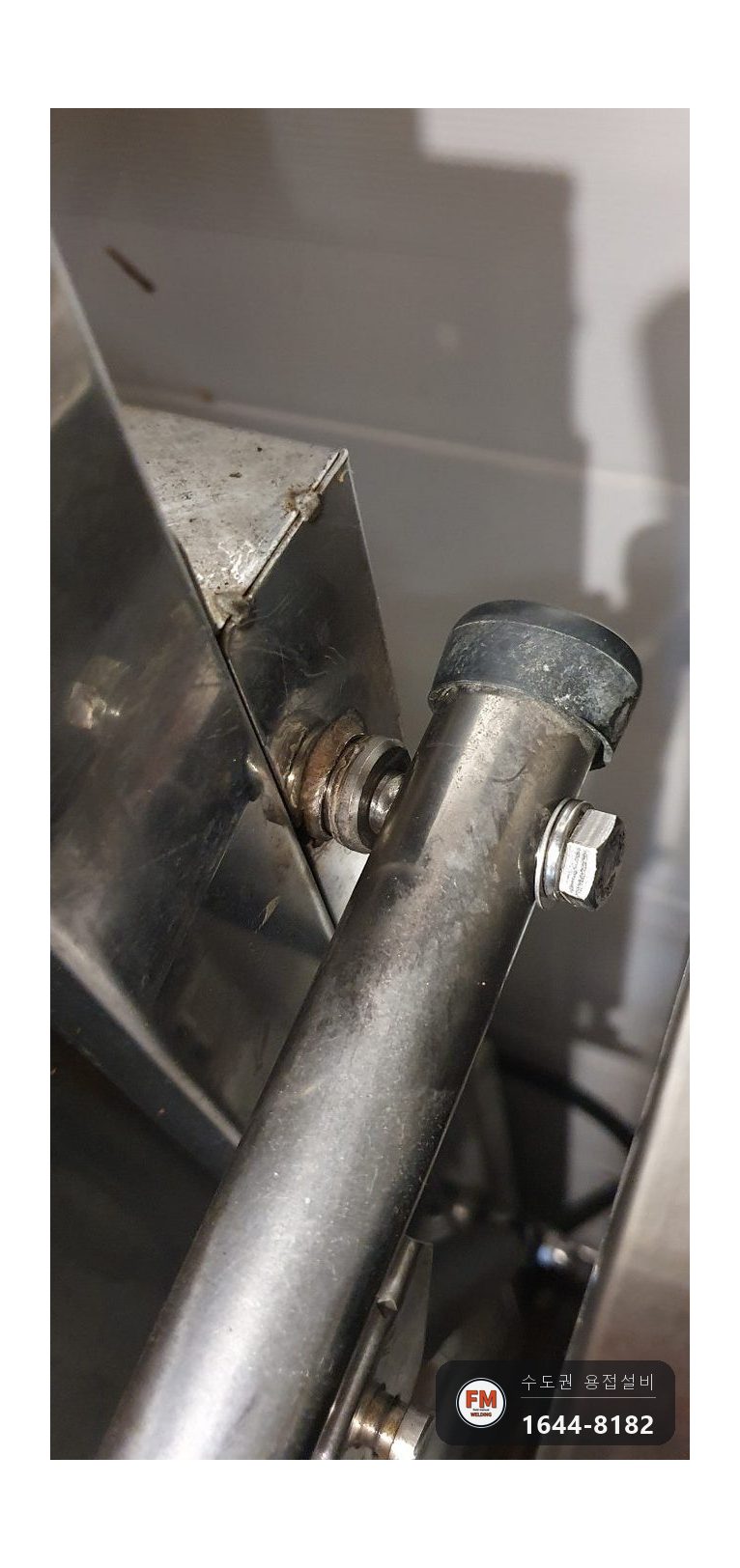

손잡이가 부러진 까닭은 처음 용접이 용가재 없이 이뤄졌기 때문입니다. 용접봉을 넣지 않고 모재만 녹여 붙이는 제살용접이라, 접합부를 꽉 잡아 줄 만큼 두께와 각장이 생기지 않았습니다.

그렇게 얇게 붙은 자리에 오랜 기간 여닫는 힘이 되풀이되면서 결국 끊어졌습니다.

손잡이 연결에는 볼트 체결도 함께 쓰여 있었습니다. 볼트로 묶은 자리는 볼트가 깨지거나 너트가 풀려 나가거나 나사산이 닳는 순간 손잡이를 붙잡지 못합니다.

작업 순서와 방법입니다.

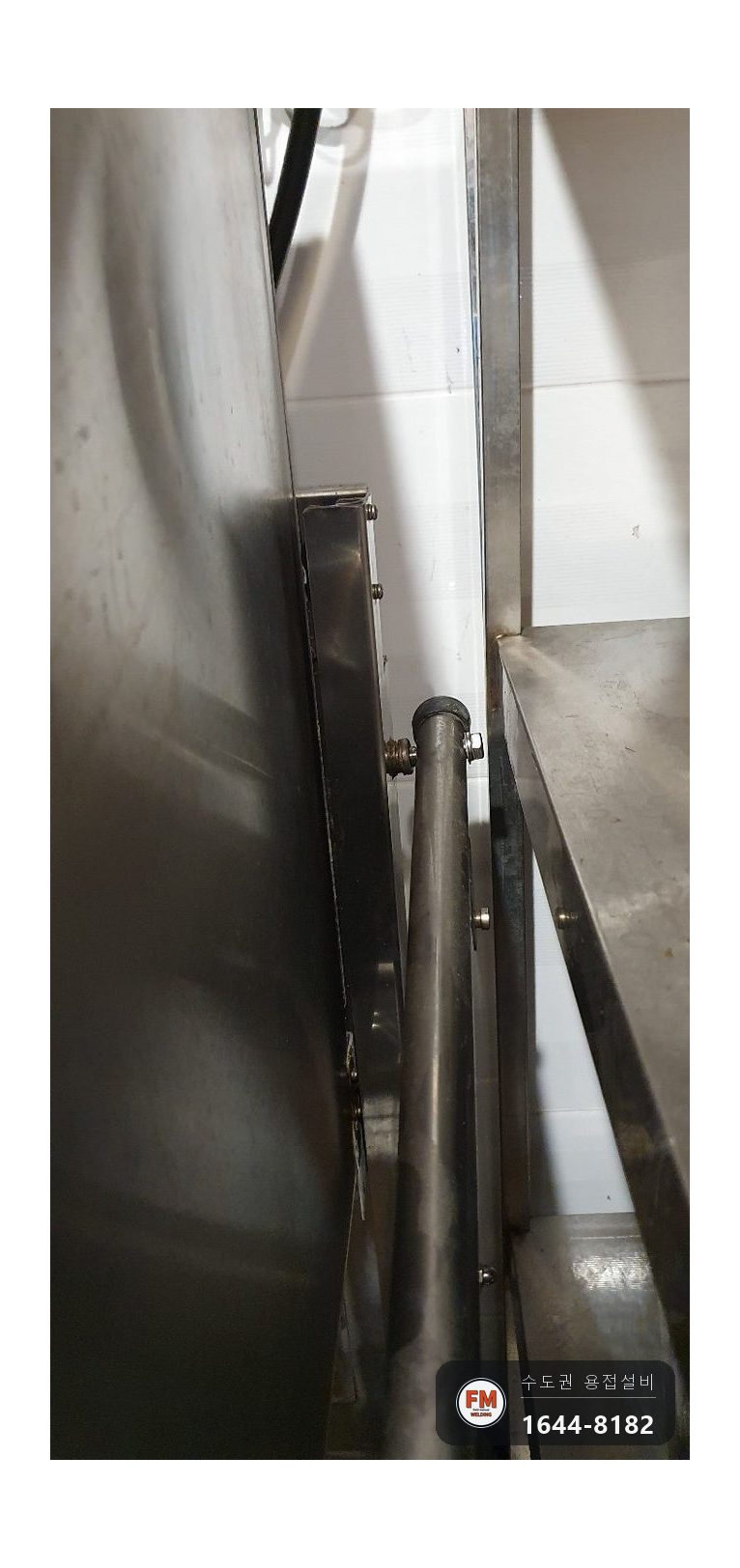

부러진 손잡이 핸들 접합부를 정리하고, 원래 자리에 맞췄습니다.

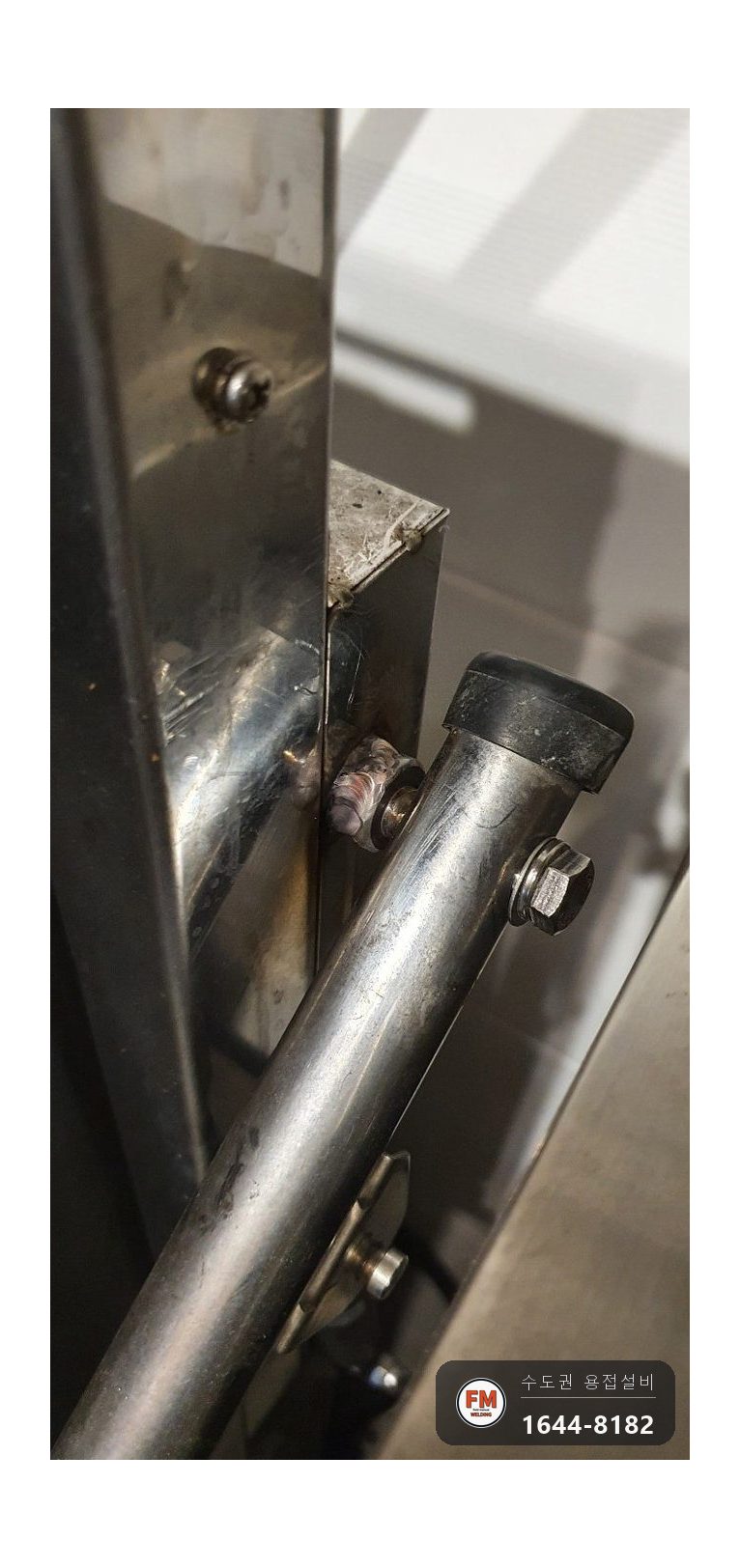

SMP-308 용가재를 넣어 가며 DC 알곤(TIG)으로 용접했습니다. 용가재가 들어가야 충분한 두께의 용접 살이 생겨 접합부를 단단히 잡아 줍니다.
모재 안쪽까지 녹여 들어가도록(용입) 붙여, 같은 자리가 다시 끊어지지 않게 보수했습니다.

사용한 자재와 장비입니다.

용가재는 SMP-308, 방식은 DC 알곤(TIG)입니다.

알곤 방식은 불티가 날리지 않습니다. 주방처럼 실내에 놓인 기기라도 주변을 더럽히거나 불이 옮겨붙을 걱정 없이 그 자리에서 작업할 수 있습니다.

작업 후 확인한 내용입니다.

용접을 마친 뒤 손잡이를 잡고 케이스를 여닫아 보며 문제가 남지 않았는지 시험했습니다.

여닫기에 이상이 없는 것을 확인하고 작업을 마쳤습니다.
