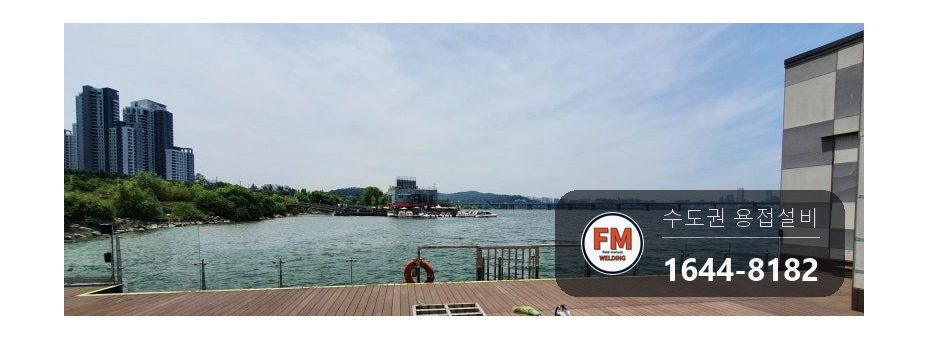

강 위에 떠 있는 수상 시설입니다. 바닥 데크 아래에는 시설 전체를 받치는 철 구조물이 깔려 있고, 구조물 중간중간에 시설이 물살에 흘러가지 않게 붙잡아 두는 대형 섀클이 걸려 있습니다.

두꺼운 방식 페인트를 연마로 걷어 낸 뒤, SM-7016(저수소계 고장력봉)으로 섀클 핀 좌우를 둘레 전체 용접해 두 번씩 쌓았습니다.

기둥·구조물 보강 · 2020-07-08 · 사진 16장

작업 사진

현장에서 찍은 사진입니다. 순서대로 진행 과정이 담겨 있습니다.

기둥·구조물 보강 작업 요약 (2020-07-08)
작업 구분	기둥·구조물 보강
주요 증상	물 위에 떠 있는 수상 시설의 바닥 구조물을 붙잡는 대형 섀클에서, 고정핀이 조금씩 풀려 나오고 있었습니다.
원인	섀클 핀이 풀리는 것은 섀클에 충격과 하중이 쉬지 않고 걸리기 때문입니다. 물 위에 떠 있는 구조물을 붙잡는 자리라 그 힘이 섀클과 핀에 계속 실립니다.
조치	두꺼운 방식 페인트를 연마로 걷어 낸 뒤, SM-7016(저수소계 고장력봉)으로 섀클 핀 좌우를 둘레 전체 용접해 두 번씩 쌓았습니다.
사진	16장

작업 방식 — 크랙 끝까지 파내고 다층으로 살 올리기

주물 · 알루미늄 — 주물은 예열 · 후열 · 서냉, 알루미늄 예열은 두께에 따라

알루미늄 엔진블럭 풀용접 전류 — 150A 전후

보강 철판 — 2T 각파이프에 3T 철판

철 구조물 용접봉 — 저수소계 7016 · 3.2mm

현장에 도착해 확인한 내용입니다.

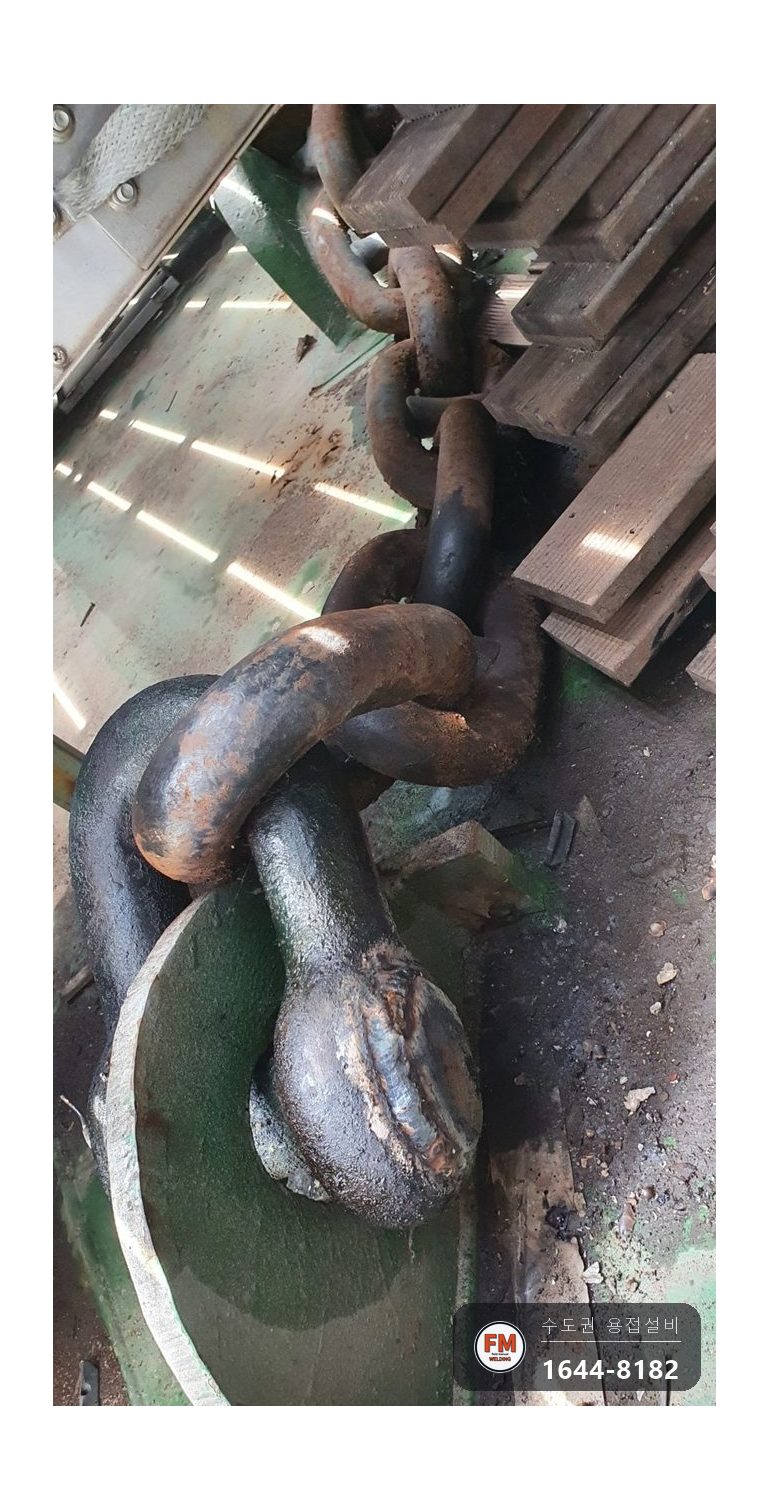

섀클은 핀을 끼워 잠가야 제 역할을 합니다. 그런데 이 핀들이 조금씩 풀려 나오는 증상이 생겨, 핀이 빠지지 않도록 용접으로 고정해 달라는 의뢰를 받았습니다.

에프엠웰딩은 이 시설에서 용접이 필요한 일이 생길 때마다 주기적으로 출동해 보수를 맡고 있습니다.

같은 증상이라도 원인은 다릅니다.

섀클 핀이 풀리는 것은 섀클에 충격과 하중이 쉬지 않고 걸리기 때문입니다. 물 위에 떠 있는 구조물을 붙잡는 자리라 그 힘이 섀클과 핀에 계속 실립니다.

핀이 끝까지 빠지면 섀클이 열려 구조물을 붙잡지 못합니다. 그래서 핀을 다시 조이는 데서 끝내지 않고, 빠져나오지 못하게 용접으로 묶어 두기로 했습니다.

작업 순서와 방법입니다.

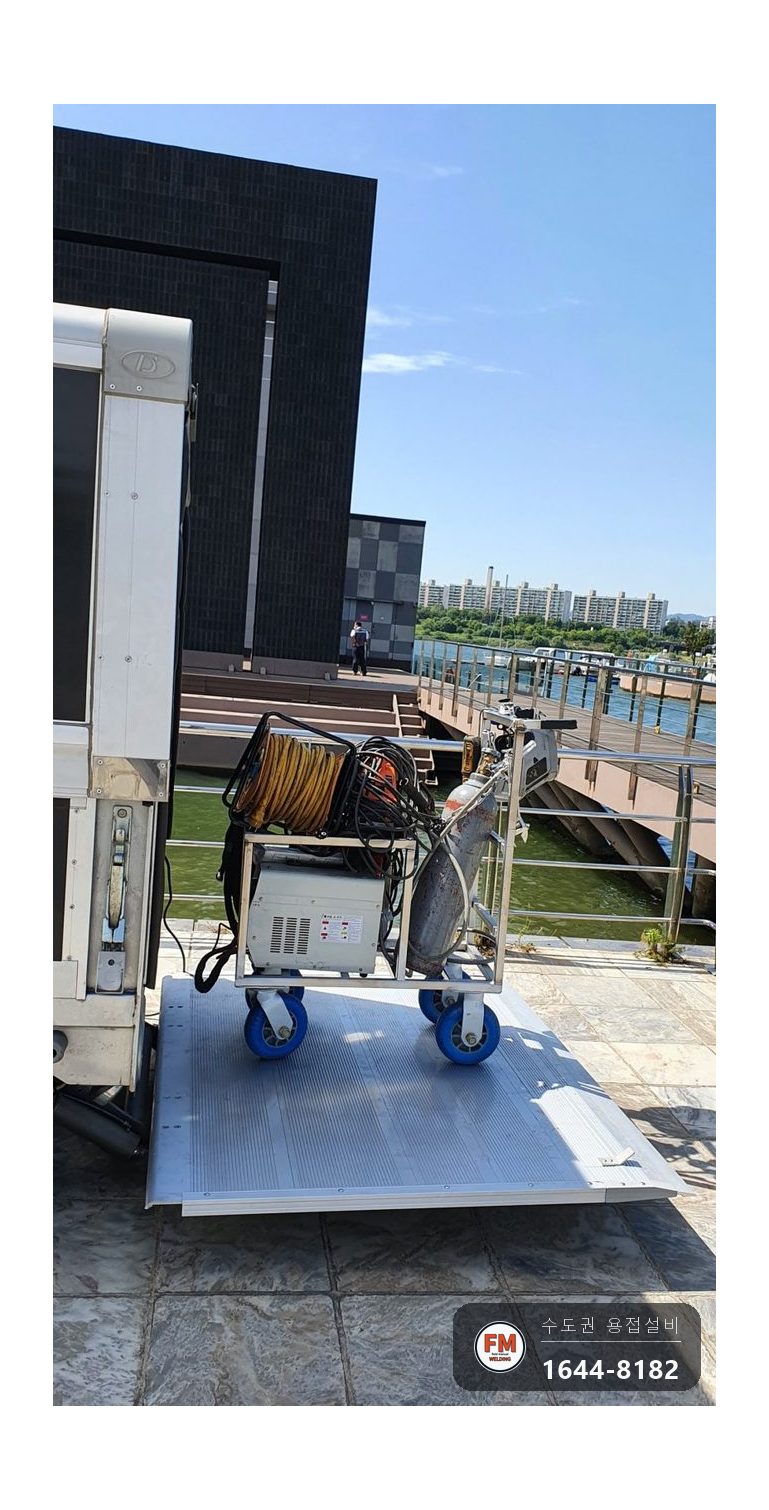

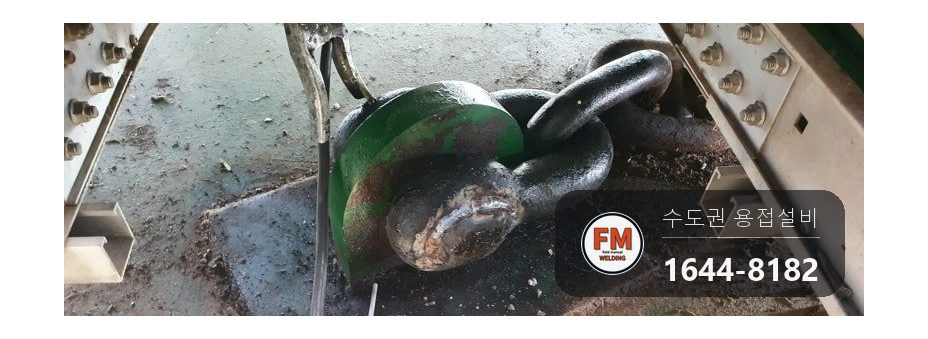

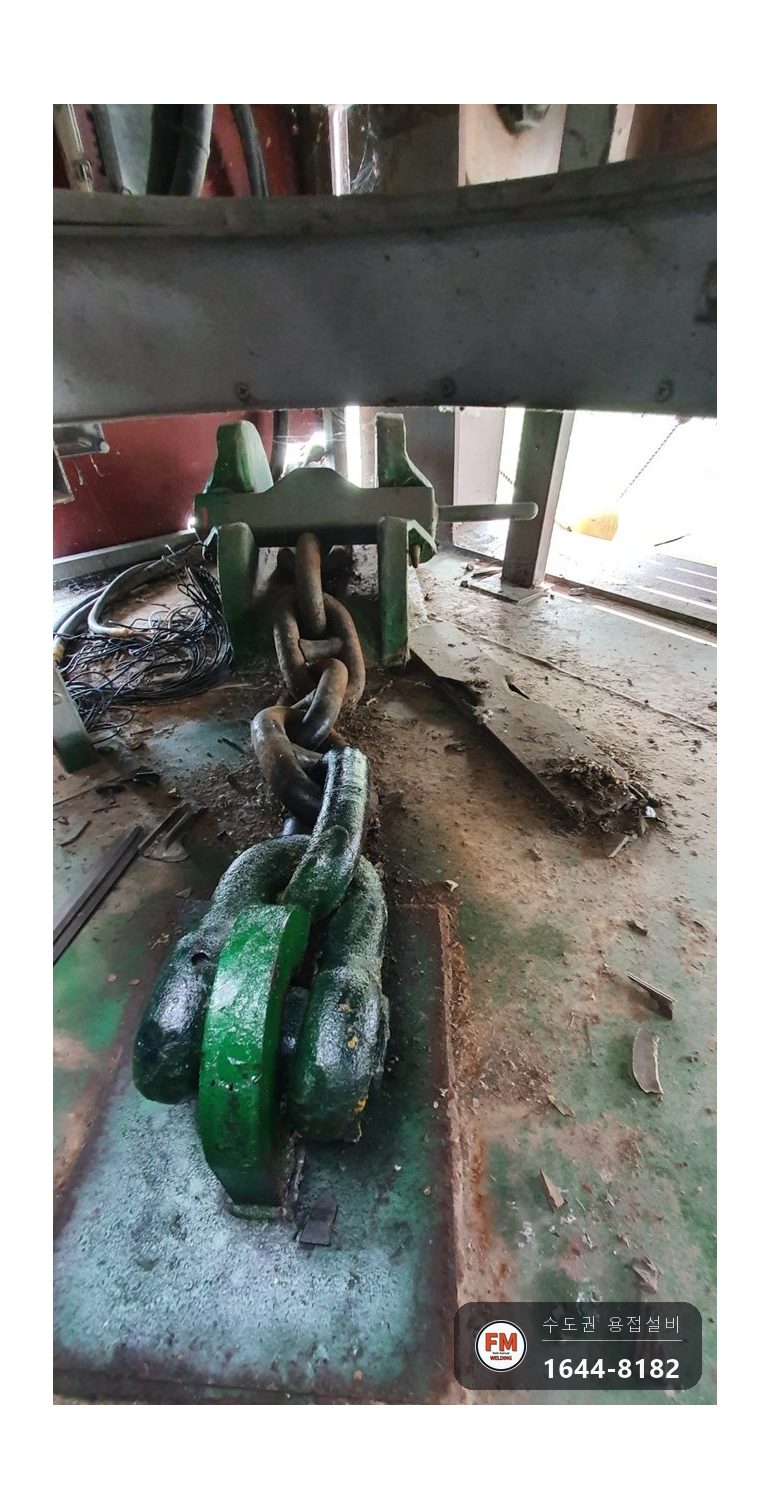

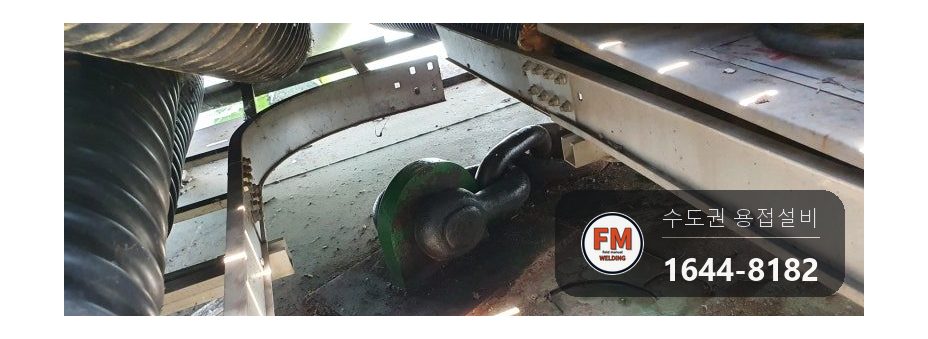

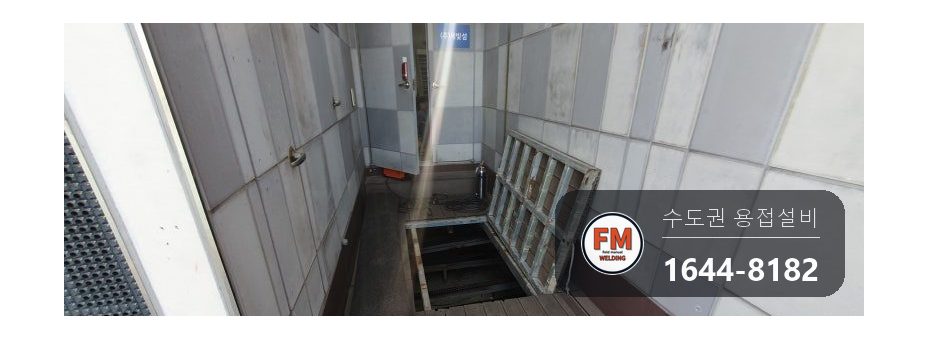

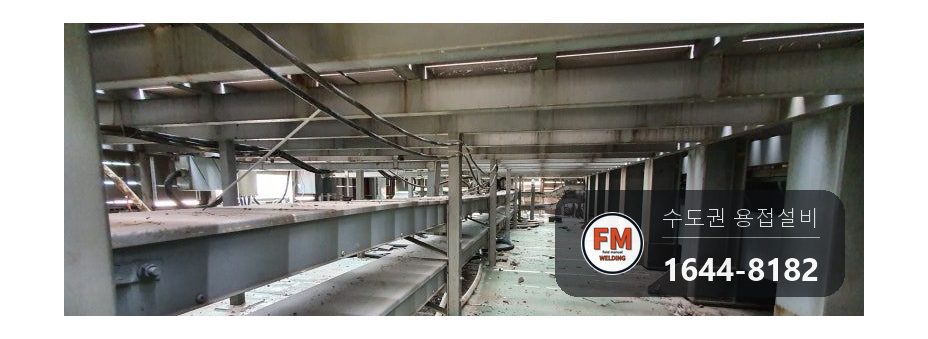

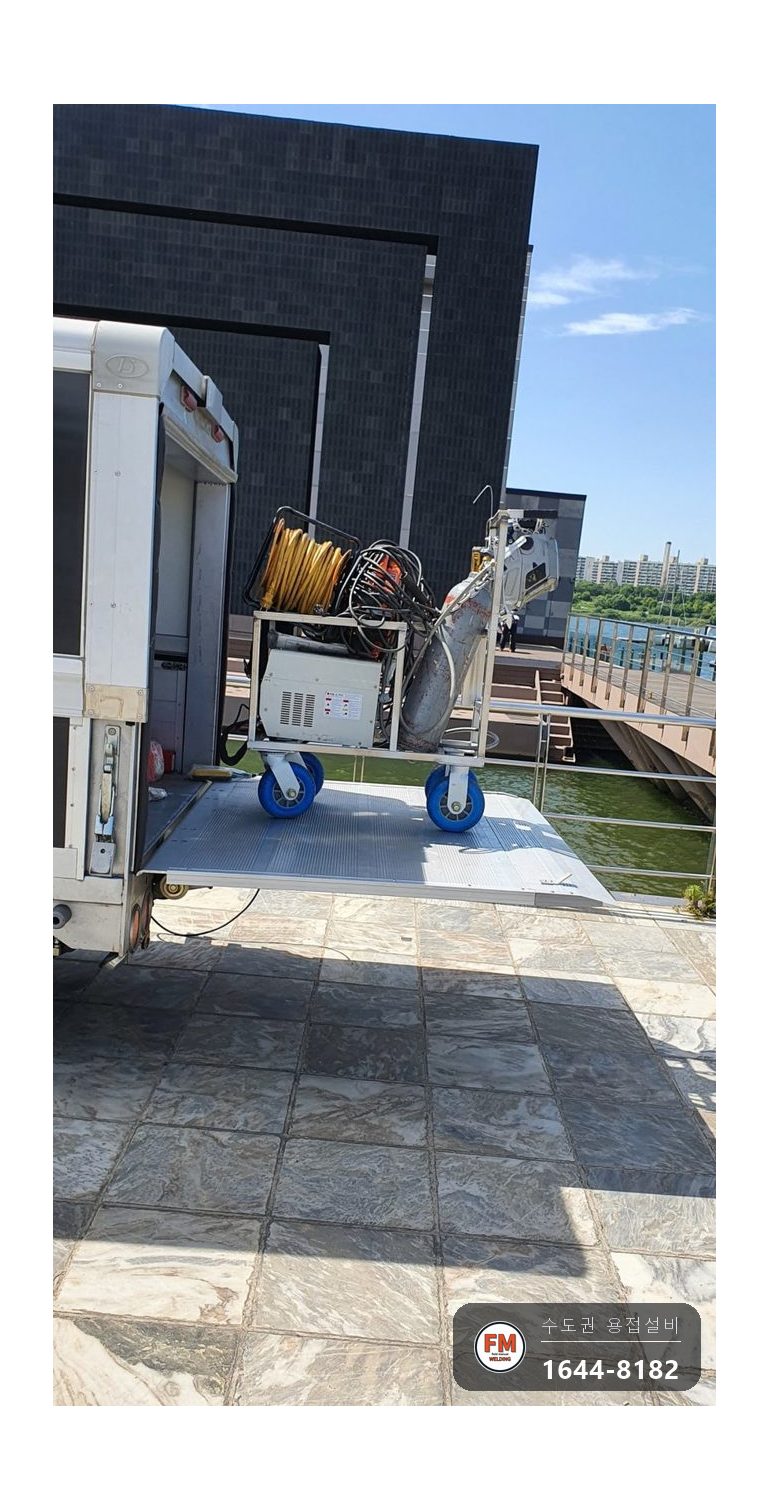

데크 뚜껑을 열고 바닥 아래 구조물 안으로 들어갔습니다. 작업할 섀클들이 서로 멀리 떨어져 있어 용접기를 대차에 싣고 옮겨 가며 한 곳씩 작업했습니다.

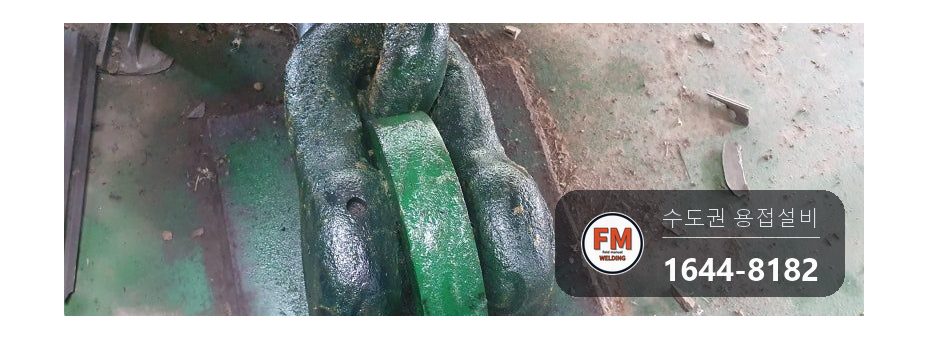

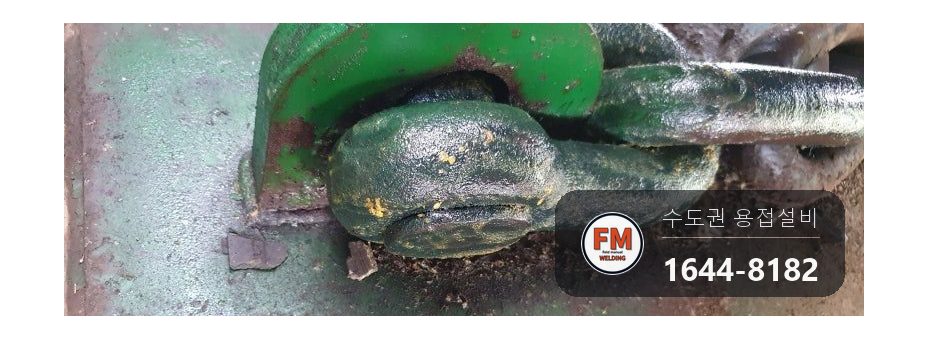

물 위 시설이라 섀클에 부식을 막는 특수 페인트가 두껍게 칠해져 있었습니다. 페인트가 남아 있으면 용접이 제대로 붙지 않아, 용접할 자리를 먼저 연마해 페인트와 이물질을 모두 걷어 냈습니다.

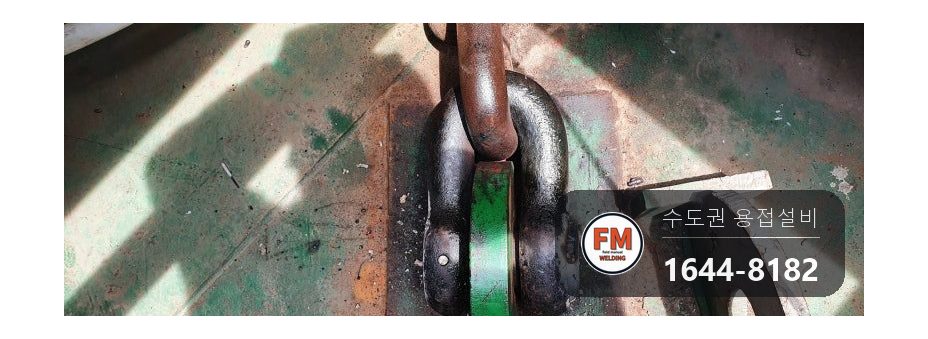

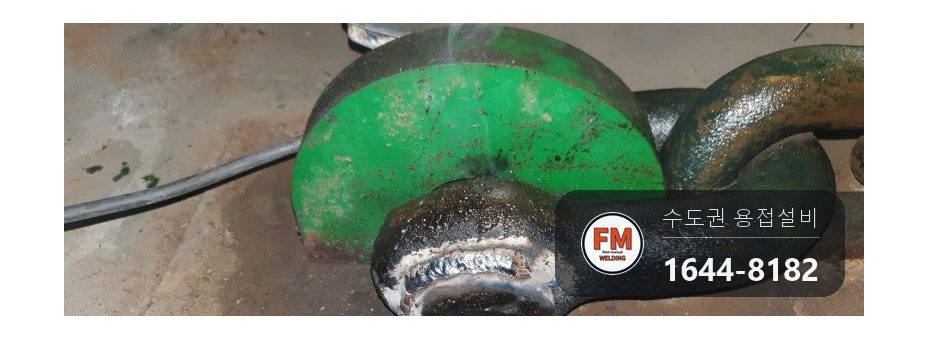

섀클을 잡아 주는 핀의 왼쪽과 오른쪽을 둘레 전체로 용접했습니다.

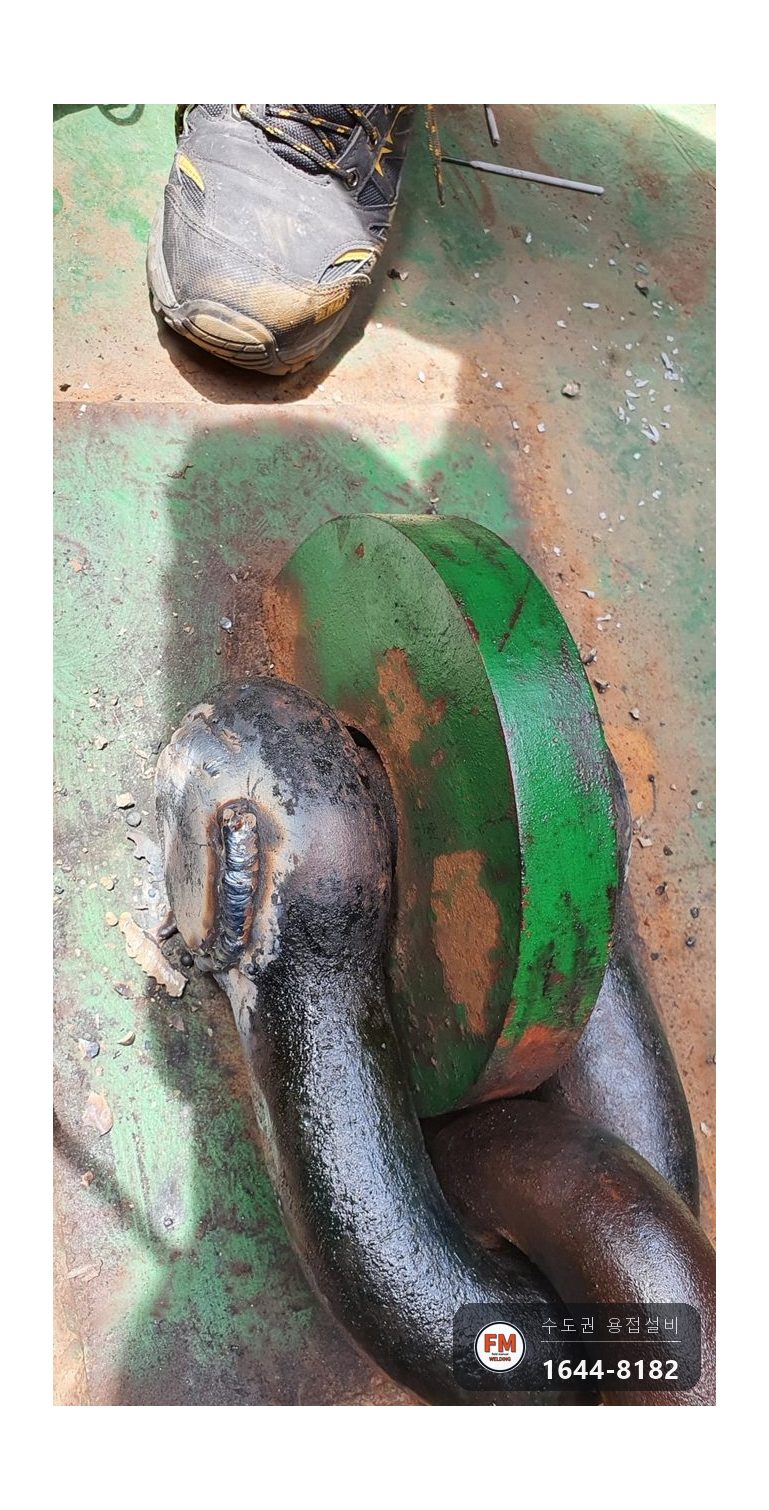

한쪽에 두 번씩 용접 살을 쌓아 올려, 핀이 다시 풀리거나 빠지는 일이 없게 단단히 고정했습니다.

사용한 자재와 장비입니다.

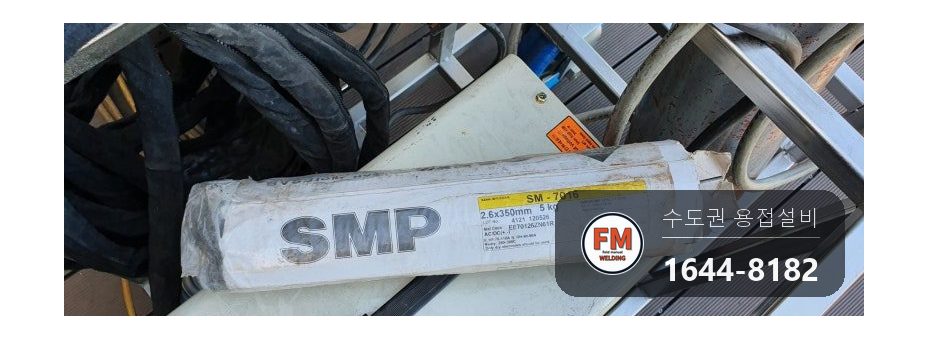

용접봉으로는 SM-7016 저수소계 고장력봉을 골랐습니다. 두꺼운 철판(후판)과 하중을 받는 구조물에 쓰는 봉으로, 균열과 충격에 강합니다.

섀클처럼 충격과 하중이 계속 실리는 자리는 일반 용접봉으로 붙이면 다시 깨질 수 있습니다. 하중을 받는 자리에는 그에 맞는 봉을 골라야 다시 손볼 일이 줄어듭니다.

작업 후 확인한 내용입니다.

모든 섀클의 핀 좌우가 용접으로 고정돼 더는 풀리지 않는 것을 확인했습니다.

마지막 지점까지 데크 아래를 돌며 작업을 마친 뒤 장비를 걷어 철수했습니다.
